人员定位操作规程一、适用范围第1条本规程适用于宝英煤矿井下人员定位操作工。
第2条井下人员定位操作工负责矿井人员定位系统的分站、识别器等设备的安装、调试、维护等工作。
二、上岗条件第3条井下人员定位操作工必须经过培训，取得安全技术工种操作资格证后，持证上岗。
第4条井下人员定位操作工需要掌握以下知识：1、熟悉入井人员的有关安全规定。
2、熟悉矿井人员定位系统设备的工作原理。
3、掌握人员定位系统的有关规定。
4、熟悉矿井人员定位系统的安装要求。
5、了解矿井人员定位系统设备的主要性能指标。
6、熟知国家、地方有关矿井人员定位系统的有关标准和规定。
三、安全规定第5条煤矿人员定位系统之间必须使用专用阻燃电缆或光缆连接，严禁与调度电话电缆或动力电缆等共用一条线路；人员定位系统设备之间的输入、输出信号必须为本质安全型信号。
第6条定期对人员定位系统设备进行巡检，发现问题及时解决。
四、作业前操作准备第7条根据科室要求按时参加班前会，值班人员或领导要交待清楚工作任务、内容及安全注意事项，并指定当班作业安全负责人，工人要认真听取自己的当班工作任务，安全注意事项及其它要求。
第8条作业前要对作业场所以及沿线范围的施工现场安全情况及隐患进行认真的检查，以确保人员和设备的安全。
第9条根据安装计划，地面准备所安装的设备和材料，将准备好的设备设备进行性能测试，确保性能达标准要求，确保设备完好，不失爆。
第10条设备各部件应齐全、完整，符合井下防爆要求。
电缆应无破口，电缆导通应良好，并准备充足安装用的材料和所需要的仪器、仪表。
第11条井上装车时一定要把线材设备码放好，避免将线材或设备挤伤，压坏。
五、基本操作（一）井下安装第12条设备搬运或安装时要轻拿轻放，防止剧烈振动和冲击。
第13条敷设的电缆要用电缆钩悬挂，并与动力电缆保持0.3米以上的距离，无电缆钩可用扎带或其他柔性材料悬挂。
第14条敷设电缆时要有适当的驰度，要求能在外力压挂时自由坠落。
第15条电缆之间、电缆与其他设备连接处，必须使用与电气性能相符的接线盒。
井下人员定位系统用户手册深圳市哲扬科技有限公司2012-09-05前言系统简介本系统是以监控与定位一体化为主要特点的管理系统，以此提高矿山安全管理水平，加快矿山生产工作现代化进程，在保障矿山安全生产中发挥着重要作用。
矿用人员定位系统是深圳哲扬科技有限公司为矿井、矿山隧道等场所的人员和移动设备进行实时定位、跟踪监控和考勤管理开发的完整解决方案。
本系统能及时、准确将井下各个区域的人员及设备的动态情况反映到地面计算机，以便于进行更加合理的调度管理。
矿用人员定位系统可对矿井入井人员/设备进行实时定位、跟踪监测，随时清楚掌握每个人员/设备在井下的位置及活动轨迹。
如果发生灾变，还可以立即从监控计算机上查询事故现场的人员具体位置分布情况、被困人员数量和他们的姓名。
利用系统的日常考勤管理功能，能对下井人员进行考勤管理。
《使用手册》简介：本手册分为二大部分第一篇系统概述系统概述介绍《井下人员定位系统》的结构，工作原理。
第二篇系统功能系统功能篇指导不同角色权限的用户使用不同的功能，对每一项功能操作的具体过程、步骤进行描述，它旨在描述操作的功能及流程，是本手册的核心部分。
目录前言 (II)第一篇系统概述 (4)第一章系统架构 (4)第二篇人员定位系统功能 (5)第一章界面概述 (5)第一节登录................. . (5)第二节主界面 (6)第二章实时查询............................................................................................................... ..6 第一节实时人员定位............................................................................................... (6)第二节实时车辆定位................................................................................................. ..10第三节设备监控 (12)第四节区域信息 (13)第三章历史查询 (14)第一节人员历史查询 (14)第二节车辆历史查询............................. .. (18)第四章报警查询..................................................... (22)第一节人员报警查询 (22)第二节基站报警查询........................................................... . (23)第三节区域报警查询 (24)第五章查询统计 (25)第一节人员考勤报表 (25)第二节车辆考勤报表 (26)第三节基站报警统计 (27)第六章信息管理 (30)第一节矿区管理 (30)第二节人员管理 (34)第三节车辆管理 (36)第四节系统配置 (37)第七章系统管理 (37)第一篇系统概述系统概述是介绍《井下人员定位系统》的结构、工作原理。

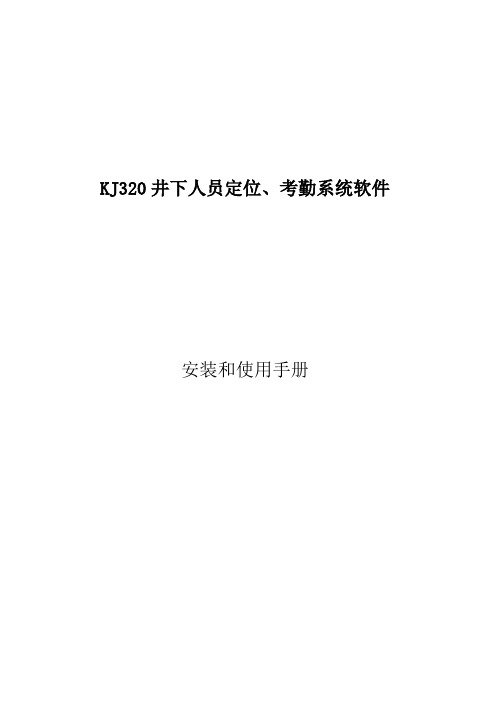

KJ320井下人员定位、考勤系统软件安装和使用手册目录一、jdk 的安装 (3)二、tomcat的安装 (5)2.1替换软件文件 (9)2.2 替换系统文件 (11)2.3 复制通讯文件 (11)三、SQL Server Personal 的安装 (12)3.1数据库的建立与导入 (16)四、人员定位系统登录方法： (21)KJ320井下人员定位管理系统使用手册 (26)五、软件启动 (26)5.1先打开ApacheTomcat5.5， (26)5.2启动ApacheTomcat5.5 (26)5.3进入系统 (27)5.4输入用户名和密码 (28)六、软件使用 (29)6.1系统管理 (29)6.2管理员管理 (32)6.3员工管理 (32)6.4检测分站员工 (35)人员定位系统软件安装手册一、jdk 的安装点击“jdk”，选择“我接受许可证协议中的条款”出现如下界面：点击“下一步”如下图：（路径尽量不要放在C盘）继续点击“下一步”安装持续几分钟后跳出如下画面：点击“下一步”继续进行安装，持续按照默认选项点击“下一步”即可完成jdk的安装。
二、tomcat的安装打开 [人员定位系统软件] 文件夹，选择tomcat，双击运行，如下图：选择下面的“Next”进行软件的安装，点击安装。
进入下面界面：点击“I Agree”出现下图：继续点击“Next”，出现下图：（路径尽量不要放在C盘）继续点击“Next”，出现下图“Password”输入“admin”然后继续点击“Next”，选择后进入如下界面：安装路径如果更改，请记录清楚，2.1的安装步骤还将使用点击“Install，安装完毕后出现下图：点选“Finish”。
2.1替换软件文件选择“人员定位系统软件”——选择“ROOT”然后复制，选择“Tomcat 5.5”的安装目录选择“webapps”——替换“ROOT”如下图：选择“全部”2.2 替换系统文件选择“人员定位系统软件”——选择“JRockey2.dll”和“Rockey2.dll”然后复制，选择“WINDOWS”目录，然后粘贴如下图：2.3 复制通讯文件选择“人员定位系统软件”——选择“E2_errorTest”然后复制，返回到系统桌面，然后粘贴，如下图：tomcat完成安装三、SQL Server Personal 的安装选择SQL Server Personal 文件夹，然后点击，出现如下画面：点击安装 SQL Server 2000 组件（C），出现如下画面：点击安装数据库服务器（S），出现下图：点击“下一步”持续按默认选项点击“下一步”继续点击“下一步”（路径不要放在C盘）选择然后点击“下一步”选择“混合模式（windows身份验证和SQL Server身份验证）”密码输入“sa”然后继续点击“下一步”安装过程中………点击“完成”。

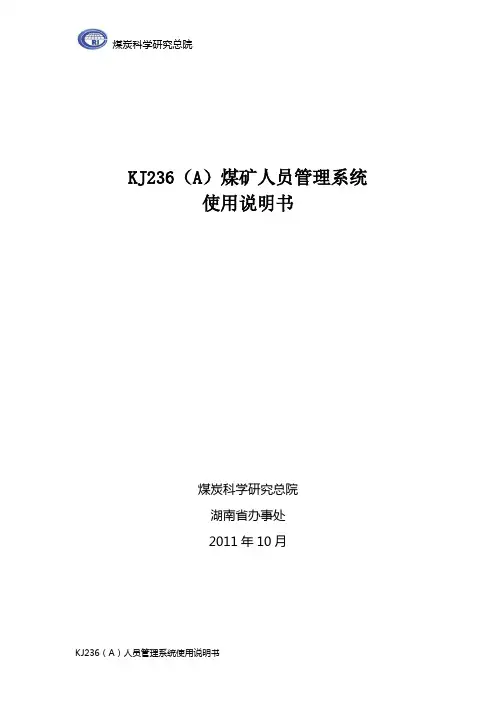

KJ236（A）煤矿人员管理系统使用说明书煤炭科学研究总院湖南省办事处2011年10月KJ236（A）软件主程序使用说明1.1主程序功能模块KJ236型煤矿人员管理主程序主要包括七个功能模块，各模块及包含内容见下表：功能模块包含内容系统管理煤矿设置、区域设置、分站设置、通讯设置、报警设置、退出动目标实时监测员工当前位置查询、下发/取消报警查询、读卡器故障查询图形操作加载巷道分布图、图形编辑、图形另存为、图形打印、全图显示、放大、缩小、平移、导出图片考勤统计信息录入主要包括用户/权限的分配、部门、班次、人员基本信息的录入和考勤及各类报表用户管理主要是切换不同用户实现不同权限的操作查看显示读卡器列表、显示报警窗口、工具栏、滚动字幕、状态栏通讯方便查看实时的通讯数据1.2操作步骤：1.2.1人员定位第一步，鼠标左键双击桌面图标将主通讯程序打开。
系统主界面如下图所示：KJ236煤矿人员管理系统主界面程序主界面主要包含：左侧树型控件显示了井下定义的所有区域、区域内包含读卡器以及当前井下人员分布状况；右侧属性页标签显示读卡器和人员信息的图形显示、井下动目标详细信息列表显示、读卡器通讯状态列表显示；状态栏可以显示出读卡器通讯状况和当前登录用户；滚动字幕显示出各单位当前井下人员数目。
工具条的各项功能从左到右依次为：全图显示、图形放大、图形缩小、移动图形、选择方式、添加读卡器、导出图片、轨迹回放。
1.2.2界面上常见图标的解释表示读卡器通讯正常表示读卡器被挂起(即该读卡器不参与扫描)表示读卡器处于通讯故障状态地图上显示的读卡器通讯正常状态图标，数字表示在线人数地图上显示的读卡器没有关联定义地图上显示的读卡器处于通讯故障状态图标表示该人员在读卡器捕获到的范围内（读卡器100M范围内）表示该人员离开该读卡器捕获范围但还没有进入下一个读卡器捕获范围内（读卡器100M范围外）表示人员在该读卡器附近发送过求救报警（注：如果读卡器捕获到某人员的求救信息，此图标将一直持续到该人员离开此读卡器捕获范围，人员下次进入将恢复为正常状态。
V2.0LinkProV2.0系统软件配置说明竭诚感谢您使用本公司的产品本手册就产品的使用方法与安全事项进行说明*熟读本手册，并在使用过程中注意安全。
*保留本手册，放在合适的地方以便随时查阅。
更新日期：2021年2月目录1说明 (4)2配置界面介绍 (4)3更新日志 (12)安全注意阅读本手册后，请妥善保管以便查阅。
这里展示的是注意事项和安全相关的重大内容，所以请一定要遵守，标志意思如下：警告在操作时违反本警告事项所示的内容，可能会导致人员死亡或重伤。
注意在操作时违反本注意事项所示的内容，可能会导致人员负伤或造成物品损坏。
提醒在操作时使您能正确使用产品时，所务必遵守的相关使用的事1说明本文档是在用户搭建好定位基站以及将基站与服务器连接后需要查阅的手册，用户需要将所有基站通过网线连接到同一局域网当中，然后PC 服务器端也连接到这个局域网中，这样才可以通过软件对基站的进行参数配置，控制基站的定位功能的起止，获取标签位置信息等。
2配置界面介绍打开软件并成功连接服务器后，定位系统设置界面如图：界面功能详见下表：相关说明：1.记录定位信息该功能可以随时在系统运行时勾选。
在勾选后，系统将会记录每一次定位时标签具体的定位信息。
其中包括标签的ID、位置xyz坐标、本次计算由哪几个基站来定位解算、定位解算时间。
定位记录的信息将会存放在系统安装目录的Log文件夹中。
2.组别配置点击“组别配置”按钮后会显示如图：基站组别配置是为了分区域定位设置的，需要设置每个基站所处的组别以及组别的阈值，为了便于说明，举例如下：假设图中黑色框组成的区域为用户需要定位的区域，A~K为该区域布置的基站，此时可以将基站分为五组，如图红色细线框住的五个区域（新增五个基站组别），组别0（由基站A、B、C、D组成）和组别1（由基站B、C、D、E组成）是进行二维定位的，其余组别进行一维定位。
配置时，先创建五个组别，之后将A、F基站配置到组别0，将B、E基站配置到组别0和组别1，将C、D基站配置到组别1，将G、H基站配置到组别2，将J基站分配到组别3和组别4，将I基站分配到组别3，将K基站分配到组别4。
矿井人员定位管理系统用户手册第一章系统概述1 简介矿井人员定位管理系统主要用于监测煤矿井下人员位置、人数、进出井时间，对超时、超员、工作地异常等信息产生告警，查询井下当前和历史的人员信息等，以保证管理人员对煤矿日常工作信息实时掌握了解；在发生灾难时，可帮助了解井下人员情况、指导井下人员安全撤离。
b5E2RGbCAP2 系统的功能模块●系统管理提供对矿山企业中部门、设备、人员、区域、识别卡、用户等静态信息的查询和管理，提供系统操作日志的查询。
●监控管理提供对矿井下工作人员位置信息的实时跟踪监控，对井下实时和历史报警情况进行处理，具有电子围栏功能，能查询围栏内具体人数，还具有井下人员轨迹回放功能。
p1EanqFDPw●数据库管理提供对数据库的备份、恢复功能。
●信息总揽提供当前井下人员信息的总揽，具有井下人员统计，统计各种工种人员数量、报警统计、读卡器统计。
●报警监测提供超时、超员、设备故障、识别卡电量不足、进入受限区域、未识别卡下井报警功能，查询当前和历史的相关记录。
DXDiTa9E3d●综合查询提供人员考勤查询、领导考勤查询、人员下井详细信息、人员月下井统计、出入重点区域查询、当前人员位置查询、区域当前人员查询、读卡器当前人员信息查询、工作路径查询、非法进入限制区域查询功能。
提供以表格形式生成的各种功能的查询信息，并可以打印输出。
RTCrpUDGiT●地图编辑提供对系统监控中矿井地图的编辑：可以对巷道，区域，矿井部门等进行添加，信息编辑，移动，删除。
3 系统的安装配置●硬件配置CPU：Intel Pentium CPU 3.00Ghz以上主频。
内存：4GB DDR。
主板接口：一路RS232接口。
显示器：大于或等于19寸的宽屏显示器。
打印机：激光打印机。
鼠标：带中间滚轮光电鼠标。
●软件配置操作系统：Microsoft Windows XP professional 加Service Pack 3补丁。
目录1引言 (4)1.1版权声明 (4)1.2编写目的 (4)1.3读者对象 (4)1.4定义、首字母缩写词和缩略语 (4)1.5环境要求 (4)1.5.1硬件环境 (5)1.5.2软件环境 (5)2软件综述 (5)2.1系统简介 (5)3操作说明 (6)3.1系统登录及主页 (6)3.1.1菜单项 (10)3.1.2工作区域 (11)3.2矿人员数据 (11)3.2.1矿图简介 (11)3.2.2区域人员分布 (11)3.2.3井下超时人员 (12)3.2.4当前井下人员 (13)3.2.5重点区域人员 (13)3.2.6系统工作异常 (14)3.2.7区域超员 (14)3.2.8工作异常人员 (15)3.2.9区域人员分布曲线图 (15)3.2.10区域人员分布信息 (16)3.2.11下井综合查询 (17)3.2.12进出重点区域查询 (18)3.2.13文件上传记录查询 (19)3.2.14异常文件查询 (20)3.2.15系统工作异常信息 (20)3.2.16网络状态查询 (21)3.2.17区域超员记录查看 (21)3.2.18井下超时人员查询 (22)3.2.19下井人员考勤 (23)3.2.20最近上井人员 (25)3.2.21井下工作异常查询 (25)3.2.22人员轨迹查询 (26)3.2.23人员信息查询 (26)3.2.24井下分站查看 (27)3.2.25井下区域查看 (28)3.2.26特殊工种查询 (28)3.3综合查询 (29)3.3.1逐日下井查询 (29)3.3.2当前网络状态 (30)3.3.3分部门查询 (30)3.3.4分职务查询 (31)3.3.5预警记录查询 (31)3.3.6各矿井下情况 (32)3.4其他数据设置 (33)3.4.1班次设置 (33)4附录：常见问题解答 (33)4.1登录失败？ (33)4.2登陆成功，页面内容不全面？ (34)4.3页面显示不正常？ (34)4.4客户端计算机系统右侧菜单显示不正确，无法点开子菜单？ (34)1引言1.1 版权声明本软件系统名称为“人员监测联网系统”，版本号为1.0，其版权属于天地（常州）自动化股份有限公司，任何个人，单位未经本公司许可均不得使用，复制，转借或传播“人员监测联网系统”，否则本公司保留依法追究其法律责任的权利。

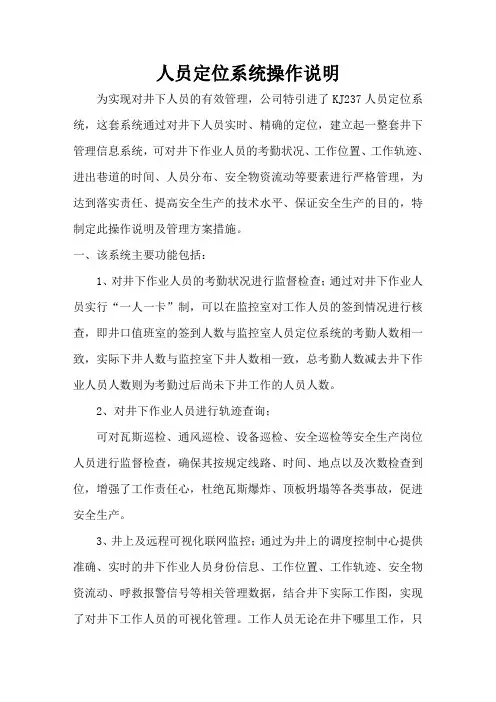

人员定位系统操作说明为实现对井下人员的有效管理，公司特引进了KJ237人员定位系统，这套系统通过对井下人员实时、精确的定位，建立起一整套井下管理信息系统，可对井下作业人员的考勤状况、工作位置、工作轨迹、进出巷道的时间、人员分布、安全物资流动等要素进行严格管理，为达到落实责任、提高安全生产的技术水平、保证安全生产的目的，特制定此操作说明及管理方案措施。
一、该系统主要功能包括：1、对井下作业人员的考勤状况进行监督检查；通过对井下作业人员实行“一人一卡”制，可以在监控室对工作人员的签到情况进行核查，即井口值班室的签到人数与监控室人员定位系统的考勤人数相一致，实际下井人数与监控室下井人数相一致，总考勤人数减去井下作业人员人数则为考勤过后尚未下井工作的人员人数。
2、对井下作业人员进行轨迹查询；可对瓦斯巡检、通风巡检、设备巡检、安全巡检等安全生产岗位人员进行监督检查，确保其按规定线路、时间、地点以及次数检查到位，增强了工作责任心，杜绝瓦斯爆炸、顶板坍塌等各类事故，促进安全生产。
3、井上及远程可视化联网监控；通过为井上的调度控制中心提供准确、实时的井下作业人员身份信息、工作位置、工作轨迹、安全物资流动、呼救报警信号等相关管理数据，结合井下实际工作图，实现了对井下工作人员的可视化管理。
工作人员无论在井下哪里工作，只要能够连接到互联网，都可以实时监测监控井下工作人员的工作情况。
4、紧急呼救功能；当井下人员发生意外情况时，结合实时的管理信息，可以尽快确定被困人员的身份、人数及所处位置等情况。
确保抢险救灾和安全救护工作的高效运作，被困人员可通过人员定位编码器手动操作进行呼救，救援队伍可快速找到被困人员，从而使其快速获得救援，为生命赢得时间，极大的提高救援效率。
5、物资设备管理；对机车实施精确定位，可有效的提高效率减少浪费，了解物资的流动情况。
二、系统管理方法及操作说明：1、为进一步降低并努力消灭这种代签到的可能性，人员定位系统的考勤功能可以对这种情况进行有效核查，从而对代签的人员进行严肃处理，以儆效尤，消除这种不良现象。
人员定位系统管理软件操作使用说明一：打开IE浏览器，收藏夹里的人员管理系统，输入用户名;123456, 密码;123456; 登录。
二：打开监控图，可以查看实时的全矿井下总人数和各中段的人数，左边的功能区可以进行‘寻呼’，‘紧急撤离’，‘区域撤离’，和‘取消撤离’操作，寻呼时需要输入要寻呼的人员名字，点寻呼，点确定，发送即可，如果该人在分站覆盖范围只内，该人的识别卡会发出‘滴滴滴’的响声四次，表示发送成功，如果在盲区则发送失败。
如果发生事故需要‘紧急撤离’和‘区域撤离’，点该功能，井下分站覆盖范围内的识别卡会不间断‘滴滴滴’响，需要井下人员紧急升井，如果事故排除，点‘取消撤离’，响声停止。
三：人员跟踪，在监控图的页面，鼠标点右键，出现人员跟踪，点左边的部门，右边的人员，点跟踪，在监控图的页面上会出现该人员的大致位置信息。
四：查轨迹，点出入井报表，查询条件里输入部门或者人员名字或者卡号，点需要查询的时间段，出现该人员的出入井信息，点姓名前面的序号，会出现该人员的轨迹，显示完成后，点右键，显示轨迹连接图。
五：如果识别卡按了‘呼救’按钮，监控图界面会有一个矿工模样的小人图标，同时伴有告警声音提示‘告警请注意’点该小人，点全选，点确认，稍后告警声音停止。
如果有分站告警，需要确认井下该分站位置是否停电，如果没有停电，需要维护人员进行维护处理。
六：如何查询井下呼救人员的告警信息？主界面信息管理里面有‘人员告警信息’查询，有告警类型，告警人，识别卡号，部门，告警地点，告警时间，以及确认人和确认的时间信息。
七：如何查询寻呼的是否成功？主界面信息管理里有‘寻呼信息’查询，有名字，识别卡号，寻呼时间，寻呼状态的信息。
八：如何查询员工资料？主界面基础资料里有员工资料查询，在查询条件里输入名字或者部门等，可以查询该员工资料的信息，有名字，部门，职务，工种，卡号等信息。
九：如何增加以及修改删除人员信息？主界面员工资料里点新增，输入名字，职务，部门，卡号，工种，点新增，即可新增人员信息。
井下人员定位考勤系统使用手册概述井下人员定位考勤系统是一种用于对井下人员进行定位和考勤管理的系统。
该系统利用先进的定位技术和考勤管理功能，能够准确、高效地对井下人员进行定位和考勤记录，从而提高井下人员管理的效率和准确性。
系统功能井下人员定位考勤系统包含以下主要功能：1. 实时定位系统通过定位设备对井下人员进行实时定位。
定位设备可以是基于全球定位系统（GPS）的设备，也可以是基于无线局域网（WLAN）或蓝牙技术的设备。
系统能够准确地显示井下人员的位置信息，并在地图上进行标注和显示。
2. 考勤管理系统能够对井下人员的考勤记录进行管理。
井下人员可以使用系统提供的考勤终端进行签到、签退等操作，系统会自动记录井下人员的考勤时间和位置信息。
管理员可以通过系统的后台管理界面查看和管理井下人员的考勤记录。
3. 报警功能系统支持对井下人员的异常情况进行实时报警。
例如，当井下人员进入禁止区域或离开安全区域时，系统会自动发出警报。
管理员可以及时采取相应措施，确保井下人员的安全。
4. 数据分析系统能够对井下人员的定位和考勤数据进行统计和分析。
管理员可以通过系统的数据分析功能，获取井下人员的工作轨迹、工作时间等信息，从而进行人力资源管理和工作安排的优化。
系统安装与配置井下人员定位考勤系统的安装与配置包括以下几个步骤：1. 硬件设备安装首先，需要将定位设备（如GPS设备或WLAN设备）安装在井下工作区域的合适位置。
安装时需要考虑设备的稳定性、覆盖范围和信号强度等因素。
2. 软件系统安装系统提供了软件安装包，用户需要将安装包下载到计算机中，并按照安装向导的指示完成软件的安装过程。
安装过程中需要选择安装路径、设置管理员账号和密码等信息。
3. 系统配置安装完成后，用户需要进行系统的配置。
首先需要设置定位设备与系统之间的通信参数，例如设备的IP地址、端口号等。
然后需要配置考勤终端的参数，包括终端的IP地址、井下人员的考勤规则等。
使用指南井下人员定位考勤系统的使用包括以下几个方面：1. 登录系统用户首先需要打开系统的登录界面，并输入管理员账号和密码进行登录。
井下人员定位系统用户手册2.0深圳市哲扬科技有限公司2012-02-09前言系统简介本系统是以监控与定位一体化为主要特点的管理系统，以此提高矿山安全管理水平，加快矿山生产工作现代化进程，在保障矿山安全生产中发挥着重要作用。
矿用人员定位系统是深圳哲扬科技有限公司为矿井、矿山隧道等场所的人员和移动设备进行实时定位、跟踪监控和考勤管理开发的完整解决方案。
本系统能及时、准确将井下各个区域的人员及设备的动态情况反映到地面计算机，以便于进行更加合理的调度管理。
矿用人员定位系统可对矿井入井人员/设备进行实时定位、跟踪监测，随时清楚掌握每个人员/设备在井下的位置及活动轨迹。
如果发生灾变，还可以立即从监控计算机上查询事故现场的人员具体位置分布情况、被困人员数量和他们的姓名。
利用系统的日常考勤管理功能，能对下井人员进行考勤管理。
《培训手册》简介本手册分为三大部分：第一篇系统概述系统概述介绍《井下人员定位系统2.0》的结构，工作原理。
第二篇系统管理系统管理篇指导系统管理员完成对软件运行环境的配置、软件的安装、及初始化设置等。
第三篇系统功能系统功能篇指导不同角色权限的用户使用不同的功能，对每一项功能操作的具体过程、步骤进行描述，它旨在描述操作的功能及流程，是本手册的核心部分。
目录前言..................................................................................................................................................... I I 第一篇系统概述 (4)第一章系统架构 (4)第二篇人员定位系统功能 (5)第一章界面概述 (5)第二章查询 (9)第一节实时查询 (9)第二节历史查询 (11)第三节人员报警查询 (13)第四节基站报警查询 (17)第五节查询统计 (19)第三章管理 (20)第一节信息管理 (20)第二节地图设置 (24)第三章系统管理 (29)第四章系统操作流程图 (31)第一篇系统概述系统概述是介绍《井下人员定位系统》的结构、工作原理。
第一章系统架构矿用井下通信人员定位系统Z-NET矿用通信人员定位系统是深圳市哲扬科技有限公司专门为矿井设计的多功能综合通信系统。
该系统是目前唯一一个同时做到精确定位、宽带、综合通信的系统，系统在断情况下仍可继续工作8小时以上。
系统同时提供标准化数据接口，可接各类数据传感器。
Z-NET矿用通信人员定位系统主要由矿用人员定位子系统、矿用无线通信子系统、矿用视频监控子系统组成，这些子系统是通过一条井下骨干传输网络/链路联系起来。
以下是系统应用原理图：第二篇人员定位系统功能系统功能指导具有不同权限的用户使用井下人员定位系统各项功能，对每一项功能操作的具体过程、步骤进行了详细的描述，是本手册的核心部分。
在完成系统运行环境的配置、软件的安装、及初始化设置这些准备工作后，就可以对系统的各项功能进行操作实施了。
首先介绍系统的界面，总结系统界面布局及操作过程的规律性，其次按照井下的流程与管理分类介绍每个模块的功能，及详细的操作步骤。
第一章界面概述登录界面人员定位系统成功启动后，首先弹出“登录”窗口。
输入正确的用户名和密码。
如果出现服务器发出异常或者无法进入系统。
请检查Apache2.2,MySQL,Z0001,znet.zigbeeservice在计算机管理中的服务中是否开启（右击我的电脑-管理-服务和应用程序-服务）。
操作界面进入定位系统之后，我们可以看到如下图所示的界面。
它主要由几部分组成：系统菜单、地图显示区域(工具栏、矿区/区域统计、地图显示)、报警区域。
1、系统菜单在界面的左方为系统的菜单，单击某个列表项时会弹出相应的菜单，以实现相应的操作。
第二章将详细介绍菜单项的功能。
2、地图显示区域地图显示区域是整个界面的核心部分,包括有工具栏、矿区/区域统计、地图显示3个部分，如下图所示：工具栏：单击, , 按钮分别对地图进行放大，缩小，平移的操作。
通过鼠标滚动条移动，鼠标拖拽能实现相同操作。
矿区/区域统计：可选择地图中部显示选择的矿区/区域地图信息，并统计选中的矿区/区域中的人数。
地图显示：显示当前矿区/区域的示意图信息。
区域/地图说明：图标表示地图区域添加的文本信息，用于标注区域或地图上的特殊说明。
基站：图标用于表示基站（绿色为正常，红色为异常）。
基站上部的数据代表该基站区域的实时人数。
将鼠标移动到基站区域地图左下脚将显示该基站详细信息，鼠标双击该基站将显示该基站区域所有人员详细信息，分别如下2图。
3、报警区域地图右下角为报警区域，当有报警产生时该区域显示红色。
鼠标单击该区域，则显示出地图的报警区域（基站报警、识别卡报警、发布警报）详细菜单，如下图所示：识别卡报警：实时更新显示识别卡的报警记录。
基站报警: 实时更新显示基站的报警记录。
发布警报：调度人员在该区域可以选择向井下全矿/区域/基站范围内的识别卡发布警报信息，以通知在矿人员矿井异常信息。
第二章查询本章导读对信息的各种查询操作，对人员的一系列查询。
第一节实时查询分类：1.实时人员地图：详细见第一章地图介绍。
2.实时人员位置列表：查询所有在矿人员的详细信息，如下图，a)查询条件：部门、职务、工种、模糊查询(工号/ 卡号/姓名/位置…)。
b)显示数据：识别卡号、工号、姓名、部门、职务、工种、所在区域、所在位置、所在基站、到达位置时间、入井时间、累计时间。
c)导出excel：可将查询结果导出为excel文件。
d)手动出井：选中列表中人员，可手动为该人员添加出井时间，用于异常出井人员(出井时识别卡未带电)数据的维护。
能3.实时基站状态列表：查询系统中所有基站实时状态信息，如下图，a)查询条件：基站状态。
b)刷新时间: 页面在选中的刷新时间间隔自动刷新该页面。
c)显示内容：基站名称、zigbee_ip、zigbee_mac、电源状态(红色异常，绿色正常)、电池状态、网络状态、更新时间、状态统计。
d)导出excel：可将查询结果导出成excel文件。
4.超时未升井人员列表：查询所以超井下工作时间仍显示位于井下的异常人员信息，以便调度员快速统计异常信息，及时做出正确处理，如下图，a)查询条件：部门、职务、工种、模糊查询(工号/ 卡号/姓名/位置…)。
b)显示数据：识别卡号、工号、姓名、部门、职务、工种、所在区域、所在位置、所在基站、到达位置时间、入井时间、累计时间。
c)导出excel：可将查询结果导出为excel文件。
d)批量手动出井：选中列表中人员(可多选)，可手动为选中人员添加出井时间，用于异常出井人员(出井时识别卡未带电)数据的维护。
第二节历史查询分类：1.历史时间点人员位置查询：某一时刻在矿人员及所处位置的历史查询，如下图，a)查询条件：矿区、区域、部门、职务、工种、时间点、模糊查询(工号、识别卡号…)。
b)显示数据：识别卡号、工号、姓名、部门、职务、工种、所在矿区、所在区域、所在位置、所在位置时间。
c)导出excel：可将查询结果导出为excel文件。
2.历史时间段人员位置查询：时间段内在矿人员及其详细位置信息历史查询，如下图，a)查询条件：矿区、区域、部门、职务、工种、开始时间、结束时间、模糊查询(工号、识别卡号…)。
b)显示数据：识别卡号、工号、姓名、部门、职务、工种、所在矿区、所在区域、所在位置、所在位置时间。
c)导出excel：可将查询结果导出为excel文件。
3.人员历史轨迹回放：在地图界面上回放某人时间段内井下移动轨迹，直观显示人员行走路线，如下图，a)查询条件：开始时间、结束时间、人员相关信息。
b)显示数据：人员的历史轨迹记录，地图上相关人员的移动。
c)自动速度调节：拖动可改变回放中人员移动速度。
4.出入井记录查询：时间段内矿井工作人员出入井记录历史查询，如下图，a)查询条件：部门、职务、工种、开始时间、结束时间、模糊查询(工号、识别卡号…)。
b)显示数据：识别卡号、工号、姓名、部门、职务、工种、下井时间、出井时间、累计时间、是否超时。
c)导出excel：可将查询结果导出为excel文件。
第三节人员报警查询分类：1.识别卡按键报警查询：时间段内人员按键报警记录历史查询，如下图，a)查询条件：矿区、区域、部门、职务、工种、开始时间、结束时间、模糊查询(工号、识别卡号…)。
b)显示数据：识别卡号、工号、姓名、部门、职务、工种、所在矿区、所在区域、按键报警位置、按键报警时间。
c)导出excel：可将查询结果导出为excel文件。
2.识别卡低电量报警查询：时间段内人员识别卡低电量报警记录历史查询，如下图，a)查询条件：矿区、区域、部门、职务、工种、开始时间、结束时间、模糊查询(工号、识别卡号…)。
b)显示数据：识别卡号、工号、姓名、部门、职务、工种、所在矿区、所在区域、报警位置、报警开始时间、报警结束时间、累计报警时长。
c)导出excel：可将查询结果导出为excel文件。
3.进入限制区域报警查询：时间段内人员进入手限制区域报警查询历史记录，如下图,a)查询条件：矿区、区域、部门、职务、工种、开始时间、结束时间、模糊查询(工号、识别卡号…)。
b)显示数据：识别卡号、工号、姓名、部门、职务、工种、所在矿区、所在区域、报警位置、报警开始时间、报警结束时间、累计报警时长。
c)导出excel：可将查询结果导出为excel文件。
4.离线报警查询：时间段内人员离线报警查询历史记录，如下图，a)查询条件：矿区、区域、部门、职务、工种、开始时间、结束时间、模糊查询(工号、识别卡号…)。
b)显示数据：识别卡号、工号、姓名、部门、职务、工种、所在矿区、所在区域、报警位置、报警开始时间、报警结束时间、累计报警时长。
c)导出excel：可将查询结果导出为excel文件。
5.区域超员报警：时间段内区域人员超过限制人数报警历史查询，如下图，a)查询条件：矿区、区域、开始时间、结束时间。
b)显示数据：所属矿区、区域名称、区域限制最多人数、报警区间实际人数、报警时间、报警结束时长、累计报警时间。
c)导出excel：可将查询结果导出为excel文件。
6. 区域缺员报警：时间段内区域人员低于限制人数报警历史查询，如下图，a)查询条件：矿区、区域、开始时间、结束时间。
b)显示数据：所属矿区、区域名称、区域限制最少人数、报警区间实际人数、报警时间、报警结束时长、累计报警时间。
c)导出excel：可将查询结果导出为excel文件。
第四节基站报警查询分类：1.电源故障查询：时间段内基站电源故障记录历史查询，如下图，a)查询条件：开始时间、结束时间、模糊查询(基站名称、mac地址)。
