电动静电喷雾器常见故障及排除

静电喷塑中常见故障分析主机喷枪保险烧断（1A）更换1A的喷枪保险出粉正常但喷枪进水，高压静电被短路，系统处于保护状态，输出电压很分解并充分吹干喷枪，检查并解决水不上粉或者上低粉很少分来源，保证压缩空气干燥。

选用粉末不是静电喷涂用粉末、粉末受潮、粉末质量不佳换用合格的静电粉末工件与主机之间的接地连接不良输出电压调的过低输出电压过低空气压力过大，粉末被吹跑粉末受潮或者质量不佳检查接地线连接情况推荐工作电压：60-70KV推荐工作电压：60-70KV调整射粉气压换用合格的静电喷涂用粉末涂料上粉效果不理想工件接地线接触不良或者挂钩上沾有过厚的已经固化的粉末检查工件接地通路,清理挂钩流化气压过低或者粉末轻度受潮或者粉末质量不佳粉末雾化不良吸粉泵堵塞或者损坏工作指示灯不亮电源指示灯不亮电源插座没电、电源线与插座接触不良、电源保险烧断（0.5A）检查电源和检查更换0.5A电源保险喷枪的出粉口被扩散头堵住（新枪经典，多次发生）电磁阀不动作，没有射粉气压输出连接喷枪的输粉管弯折或者脱落，气压连接管接错（射粉与稀释颠倒）喷塑机进气阀门没有打开，或者气压过低不出粉喷枪控制线、扳机开关、喷枪连接到主机的插座接触不良（扣动板机时主机内没有“卡达”声）稀释气压（二次气）过大吸粉泵上的出粉咀堵塞先将稀释气压完全关闭试机清理，并注意经常检查检查连线和插头打开阀门并调整射粉气压到0.3~0.4检查输粉管与各条气管向外调整扩散头位置检查电磁阀的插头和连线喷枪的电缆线插座不良、枪机行程过短，不能扣动枪内的开关检查喷枪电缆线，调整扳机顶螺丝清理或者联系我们及时更换吸粉泵增大流化气压，换用干燥合格的粉末220V交流电压过低，设备供电不足，电磁阀打不开（新发现）调整电源电压或者加一个稳压器不出粉或一通高压空气中有水，且工作环境温度太低，电磁阀阀芯被冻住，用电吹风给电磁阀加热化开，并解决特点是主机工作指示灯显示正常，电磁阀不动作（新发现）。

喷雾机常见故障，喷雾机故障排除方法，自动喷雾机技术与服务喷头铜管漏水：故障原因1.雾化器铁弗龙损坏2.喷雾电磁阀漏气3.更换铁弗龙后配合表面不平整故障排除1.更换铁弗龙2.清洗喷雾电磁阀，无法修理时更换3.重新安装铁弗龙手动无喷雾动作：故障原因1.喷雾下限未动作2.操作盒输入点故障3.PLC输入、输出故障4.喷雾机连线故障故障排除1.检查喷雾下限开关是否损坏2.调整喷雾下限开关、缓冲器、止动螺钉3.检查操作盒开关及接线是否良好4.检查、更改PLC输入、输出点5.检查喷雾机连线是否松脱手动喷雾时，有离型剂但无吹气动作：故障原因1.吹气电磁阀接线不良2.吹气电磁阀膜片阻尼孔破损3.电磁阀阀芯卡死4.PLC输出点故障故障排除1.检查吹气电磁阀是否松脱2.更换损坏的电磁阀3.清洗吹气电磁阀，无法修理时更换4.检查、更改PLC输出点手动喷雾时，有吹气动作但无离型剂：故障原因1.离型剂开关未开2.离型剂压力不足，低于空气压力3.喷雾电磁阀接线不良4.喷雾电磁阀卡死5.PLC输出点故障6.雾化器阀芯卡死7.空气压力不足，雾化器打不开故障排除1.检查离型剂开关2.离型剂压力要略高于吹气压力3.检查喷雾电磁阀接线是否松脱4.清洗喷雾电磁阀，无法修理时更换5.检查、更改PLC输出点6.清洗雾化器7.提升空气系统压力手动吹气无动作：故障原因1.操作盒子开关故障2.喷雾下限故障3.PLC输入、输出点故障4.吹气电磁阀故障故障排除1.检查操作盒开关及连接2.检查喷雾下限开关是否损坏3.调整喷雾下限开关、缓冲器、止动螺钉4.检查、更改PLC输入、输出点5.检查吹气电磁阀喷雾机手动不能下降：故障原因1.压铸机开模限信号故障2.下降电磁阀故障3.低速下降调速阀堵塞或关闭4.空气压力不足或没有气源5.缓冲器或止动螺钉位置不当故障排除1.检查压铸机信号连线2.检查“压铸机开模限”继电器是否OK3.检查下降调速阀4.检查低速下降调速阀5.检查空气源6.调整缓冲器和止动螺钉手动喷雾正常，完成后有水流出，无吹气动作，自动喷雾后吹气时有未雾化的水流出：故障原因喷雾电磁阀或吹气电磁阀接反故障排除检查喷雾电磁阀和吹气电磁阀手动动作正常，自动喷雾时只有气没有离型剂或时有时无：故障原因1.气压源不足，打不开雾化器2.供气管道太小，自动动作时压降过大故障排除1.改善气压品质，调高管道压力不小于6KG2.改善空气管道，保证空气流量3.适当调整雾化器弹簧（须在专业人员指导下进行）喷雾机只有前/后喷雾，中间吹气电磁阀有动作但无水无气：故障原因喷头安装错误故障排除检查喷头安装是否正确吹气电磁阀吹气不能停止：故障原因1.PLC输出点故障2.电磁阀膜片阻尼孔堵塞3.电磁阀铁芯卡死故障排除1.检查PLC输出点2.清洗电磁阀，无法修理时更换动作时抖动大：故障原因1.缓冲器无力2.喷雾中间限位置不当3.喷雾下降低速速度调整不当4.调整后底座螺钉未锁紧故障排除1.调整缓冲器，当缓冲时效时更换缓冲器或重新充填压力油2.调整喷雾中间限位置3.调整下降低速速度4.锁紧底座螺钉没有装喷头时喷雾动作正常，装上喷头后只有气没有离型剂：故障原因1.离型剂压力太小2.系统压力不足故障排除1.离型剂压力要等于、高于空气压力2.改善系统压力至6KG/CM²，加大管道流量。

我们在使用吉宝徕喷枪进行金属件喷漆的时候，经常会遇到好多常见的问题，以下是常见的问题和解决方法。

一、堵喷嘴产生原因：1.喷涂前漆液没有充分摇晃均匀，在进行喷涂的时候罐底沉积过多的颜料导致堵塞喷嘴；2.喷涂前摇动漆液用力过大，导致搅拌子（玻璃珠）破碎堵塞喷嘴；3.一次喷涂使用过后没有倒置清洗喷嘴,致使喷嘴余漆干固后堵塞喷嘴；4.存放过程中倒置或侧倒，油漆中的颜料沉淀堵塞阀门的出料孔；5.超过保质期的产品，其内容物返粗堵塞阀门出料孔。

预防措施：1.喷涂前充分摇匀漆液；2.掌握摇动漆液的正确方法，避免摇动漆液时用力过猛；3.一次喷涂过后使用不完，应倒置漆罐喷涂3秒种，清除喷嘴余漆后再存放，确保下次正常使用；4.储存过程中注意不要倒置或侧倒罐身。

修正方法：1.摇匀漆液后倒置漆罐喷涂3秒种，用气体冲开堵塞的喷嘴；2.更换新喷头。

二、喷不完（喷涂压力下降）产生原因：1.喷涂时有倒喷现象；2.喷涂时漆罐过度倾斜,倾角超过45°；3.自动喷漆储存时间过长，超过保质期；4.阀门的引液管的弯曲方向与喷头孔的方向相反。

预防措施：1.掌握正确的喷涂技术，避免倒喷；2.喷涂时避免漆罐倾斜角超过45°；3.避免使用失效过期的喷漆产品；4.当喷涂到剩余20％左右，喷涂时感觉到出料的浓度不够（喷出物以抛射剂为主）时，将喷头旋转180°角继续使用。

修正方法：1.当发现喷涂压力下降时即尽量一次喷涂使用完喷漆；2.喷涂压力不足且气温较低时可采用50℃水浴加热喷漆后再施工。

三、喷漆粘度过，低漆液稀，遮盖力不足产生原因：1.喷涂前漆液未充分摇动均匀；2.喷涂时漆罐倾斜角度过大，使喷出物中气体含量高，漆液被稀释；3.喷涂场地天气寒冷，气温过低；4.喷涂场地缺乏加热设备，空气流通不好；5.一次性喷涂过厚（闪光色）。

预防措施：1.掌握正确的喷涂技术，避免倒喷、斜喷；2.避免阴雨、潮湿、寒冷的天气施工。

修正方法：在室温环境下施工或将喷涂完的工件放入50℃-60℃加温设备中。

喷雾泵常见故障为哪些原因喷雾泵常见故障原因可以从以下几个方面来进行分析：一、电机故障：1. 电机损坏：电机出现故障可能是由于长时间的工作导致电机损坏，或者是由于电机内部零件磨损引起的故障。

2. 电机接线松动：电机接线端子松动或焊接不牢固，会导致电机无法正常工作。

二、机械故障：1. 轴承损坏：喷雾泵在工作过程中会引起轴承受力，长时间的工作会导致轴承磨损和松动，从而引起喷雾泵工作不正常或产生噪音。

2. 轴封损坏：喷雾泵在工作过程中可能会出现轴封漏油，导致润滑油流失，使得轴承无法正常润滑，进而引起喷雾泵工作不正常。

3. 泵体损坏：喷雾泵在工作过程中如果遭受外力碰撞或使用不当，可能会导致泵体变形或破裂，从而引起喷雾泵性能下降或者无法工作。

三、电控故障：1. 开关故障：喷雾泵的开关可能会因为使用不当、长时间使用或者质量问题而出现故障，导致喷雾泵无法正常启动或关闭。

2. 保护装置故障：喷雾泵的保护装置是为了保护喷雾泵在工作过程中不出现过载或过热状态，如果保护装置出现故障，可能会导致喷雾泵无法启动或者过载工作。

四、管路故障：1. 管路堵塞：喷雾泵在使用过程中，如果长时间未清洗或清洗不彻底，可能会导致管路内部沉积物聚集，造成管路堵塞，进而影响喷雾泵的正常工作。

2. 水压不足：喷雾泵在工作过程中需要一定的水压才能正常工作，如果供水管路水压不足，可能会导致喷雾泵无法正常喷雾。

五、其他故障：1. 气压不稳定：喷雾泵在使用过程中，如果空气压力不稳定，可能会导致喷雾泵无法正常喷雾。

2. 喷嘴堵塞：喷雾泵的喷嘴在使用过程中可能会受到杂质的影响，导致堵塞，影响喷雾效果。

针对这些故障原因，用户可以采取以下措施进行解决和预防：1. 定期检查和维护喷雾泵的电机、机械部件和电控部分，及时发现和解决问题。

2. 在使用喷雾泵时注意操作规范，如不超负荷工作、避免剧烈碰撞等。

3. 喷雾泵使用一段时间后，进行清洗和维护，以保持其正常工作状态。

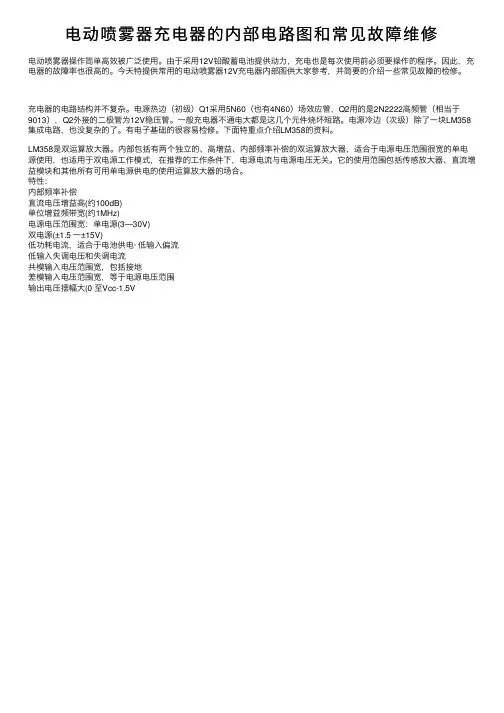

电动喷雾器充电器的内部电路图和常见故障维修
电动喷雾器操作简单⾼效被⼴泛使⽤。

由于采⽤12V铅酸蓄电池提供动⼒，充电也是每次使⽤前必须要操作的程序。

因此，充电器的故障率也很⾼的。

今天特提供常⽤的电动喷雾器12V充电器内部图供⼤家参考，并简要的介绍⼀些常见故障的检修。

充电器的电路结构并不复杂。

电源热边（初级）Q1采⽤5N60（也有4N60）场效应管，Q2⽤的是2N2222⾼频管（相当于9013），Q2外接的⼆极管为12V稳压管。

⼀般充电器不通电⼤都是这⼏个元件烧坏短路。

电源冷边（次级）除了⼀块LM358集成电路，也没复杂的了。

有电⼦基础的很容易检修。

下⾯特重点介绍LM358的资料。

LM358是双运算放⼤器。

内部包括有两个独⽴的、⾼增益、内部频率补偿的双运算放⼤器，适合于电源电压范围很宽的单电源使⽤，也适⽤于双电源⼯作模式，在推荐的⼯作条件下，电源电流与电源电压⽆关。

它的使⽤范围包括传感放⼤器、直流增益模块和其他所有可⽤单电源供电的使⽤运算放⼤器的场合。

特性：
内部频率补偿
直流电压增益⾼(约100dB)
单位增益频带宽(约1MHz)
电源电压范围宽：单电源(3—30V)
双电源(±1.5 ⼀±15V)
低功耗电流，适合于电池供电· 低输⼊偏流
低输⼊失调电压和失调电流
共模输⼊电压范围宽，包括接地
差模输⼊电压范围宽，等于电源电压范围
输出电压摆幅⼤(0 ⾄Vcc-1.5V。

喷雾器出现故障及排除方法
在使用喷雾器中总会遇到喷雾效果不好，开关漏水或拧不动，连接部位漏水等等故障，那么应该如何排除这些故障呢？
喷雾压力不足导致雾化不良：如果在喷雾时出现扳动摇杆15次以上，桶内气压还没有达到工作气压，菜农应首先检查进水球阀是否被被杂物搁起，导致气压不足而影响了雾化效果。

可将进水阀拆下，如果有，则应用抹布擦洗干净；如果喷雾压力依然不足，则应检查气室内皮碗有无破损，如有破损，则需更换新皮碗；若因连接部位密封圈未安装或破损导致漏气，则应加装或更换密封圈。

药液喷不成雾：喷头体的斜孔被污物堵塞是导致喷不成雾的最常见因素之一，菜农可以将喷头拆下，从喷孔反向吹气，将堵塞污物清除即可；若因喷孔堵塞则可拆开清洗喷孔，但不可使用铁丝等硬物捅喷孔，防止孔眼扩大，影响喷雾质量；若因套管内滤网堵塞或过水阀小球被污物搁起，应清洗滤网及清洗搁起小球的污物。

开关漏水或拧不动：若因开关帽未拧紧，应旋紧开关帽；若因开关芯上的垫圈磨损造成的漏水，应更换垫圈。

开关拧不动多是因为放置较久，开关芯被药剂浸蚀而粘住，菜农应将开关放在煤油或柴油中浸泡一段时间，然后拆下清洗干净即可。

连接部位漏水：若因接头松动，应旋紧螺母；若因垫圈未放平或破损，应将垫圈放平，或更换垫圈。

- 1 -。

静电喷涂故障及排除1、电源指示灯不亮①电源线断路 ②220伏插座无电源 ③电源保险丝断 1A④电源开关坏或未打开 ⑤静电设备内部损坏。

2、工件不上粉（电源灯亮，出粉正常）①枪头与枪筒对位关系不正确②静电喷枪与设备联线断路③高压输出旋钮调的过小④静电涂装机内部损坏各种输出指示没有或很小⑤吉宝徕涂装静电喷枪损坏 输出指示很低 枪放电针靠近工件时 电平指示回减很少。

3、上粉不好①高压输出钮调得过低②涂装设备老化③喷房没接地线或挂勾上积粉过多接地不良④粉末质量不良⑤工件表面处理不净或前处理工艺问题⑥静电喷枪故障⑦室内温度过低 低于一10℃以下 需要调整设备后面板上补偿电位器。

按下枪开关静电，喷枪不要靠近工件或金属件。

慢慢调整电位器(左调或右调)使输出电平达到最高为好。

(输出电平看KV的显示)4、工件内角、槽、挂勾部位上粉差(静电屏蔽现象)静电屏蔽是静电喷涂中的一种固有现象。

当喷涂特殊形状工件时(例如有凹的工件、内角、槽、几个焊接在一起或铆在一起的工件各种暖气片等) 喷涂时会出现局部上粉差称静电屏蔽现象。

如何解决上述情况呢?①选用新式的内带电涂装设备②采用新式结构喷枪或内隐放电极枪头③上述部位最少要多喷1-2遍尤其是老式外带设备要多喷几遍④适当减小出粉量，尽可能关断二次风⑤喷室四周宜采用非金属材料制做(如塑料板、玻璃、华丽板等)⑥将不上粉的地方喷涂专用材料后再喷涂⑦将工件加热到100°C后再喷涂。

5、返工工件喷涂效果差(涂层薄、有放电孔、放电环)①外带电设备自身问题采用内带电设备②换新结构喷枪③输出电压过高，适当调低④适当减小出粉量⑤适当关小二次风或关断二次风⑥工件用砂纸打磨后喷涂⑦换内隐式放电极(外带电设备)⑧粉未质量不好⑨将工件用湿布擦后喷涂⑩检修供粉泵，使供粉泵出粉量大，而需气量小(即供粉泵效率要高)。

6、上粉不均匀(出粉量正常)①泵气压低于0.5MPa②供粉泵故障③静电枪放电极坏④涂装机内部故障⑤静电枪故障⑥涂装机与静电枪联线接触不良。

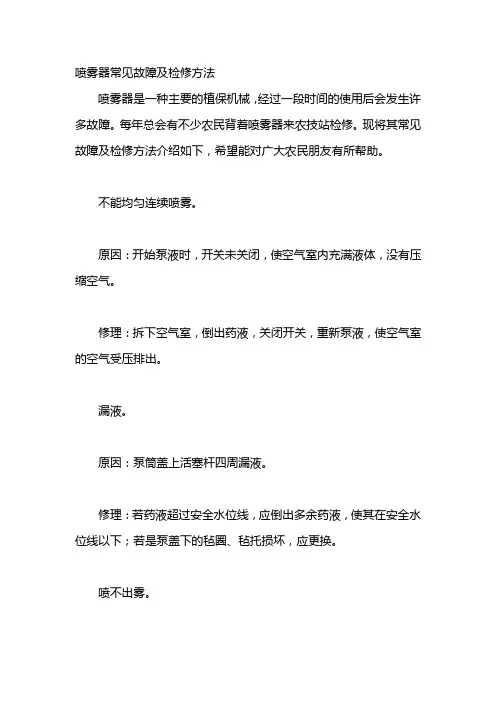

喷雾器常见故障及检修方法
喷雾器是一种主要的植保机械，经过一段时间的使用后会发生许多故障。

每年总会有不少农民背着喷雾器来农技站检修。

现将其常见故障及检修方法介绍如下，希望能对广大农民朋友有所帮助。

不能均匀连续喷雾。

原因：开始泵液时，开关未关闭，使空气室内充满液体，没有压缩空气。

修理：拆下空气室，倒出药液，关闭开关，重新泵液，使空气室的空气受压排出。

漏液。

原因：泵筒盖上活塞杆四周漏液。

修理：若药液超过安全水位线，应倒出多余药液，使其在安全水位线以下；若是泵盖下的毡圈、毡托损坏，应更换。

喷不出雾。

原因：喷头孔、喷管堵塞；开关的阴水圈损坏或漏网损坏；因球阀严重磨损导致关闭不严。

修理：折下喷头帽，取出喷孔片清洗除污；更换阴水圈、垫圈、滤网和皮碗；清洗喷管、球阀。

扳动摇杆困难。

原因：各活动连接部分生锈；塞杆弯曲；出水阀堵塞；皮环卡住或损坏。

修理：拆下连接杆件，用煤油清洗除锈，再涂上润滑油按原样装好。

校直塞杆，拆下气室及出水阀座，取出球阀清洗干净或更换新皮碗。

空气室无压力。

原因：密封垫圈损坏漏气；皮碗干缩或损坏；进出水阀封闭不严。

修理：重新更换密封垫圈；将皮碗拆下放入机油中浸泡复原后使用，或更换新皮碗；拆下阀座清洗干净，或更换球阀。

喷雾机常见故障及维修喷雾机是一种常见的工业设备，广泛应用于农业、园林、建筑等领域。

然而，由于长期使用和维护不当，喷雾机常常会出现各种故障。

本文将介绍喷雾机常见的故障及其维修方法。

一、喷嘴堵塞喷嘴堵塞是喷雾机常见的故障之一。

喷嘴堵塞会导致喷雾不均匀，影响喷雾效果。

喷嘴堵塞的原因有很多，例如喷嘴内部积累了杂质、喷嘴口径过小等。

解决喷嘴堵塞的方法是将喷嘴拆下来，用清洁剂清洗喷嘴内部，或者更换新的喷嘴。

二、泵体漏水泵体漏水是喷雾机常见的故障之一。

泵体漏水会导致泵体损坏，影响喷雾机的使用寿命。

泵体漏水的原因有很多，例如密封圈老化、泵体磨损等。

解决泵体漏水的方法是更换密封圈或者更换新的泵体。

三、电机故障电机故障是喷雾机常见的故障之一。

电机故障会导致喷雾机无法正常工作。

电机故障的原因有很多，例如电机绕组烧坏、电机轴承磨损等。

解决电机故障的方法是更换电机或者更换电机轴承。

四、压力表故障压力表故障是喷雾机常见的故障之一。

压力表故障会导致喷雾机无法正常工作。

压力表故障的原因有很多，例如压力表损坏、压力表指针偏移等。

解决压力表故障的方法是更换压力表或者调整压力表指针。

五、管路堵塞管路堵塞是喷雾机常见的故障之一。

管路堵塞会导致喷雾不均匀，影响喷雾效果。

管路堵塞的原因有很多，例如管路内部积累了杂质、管路弯曲等。

解决管路堵塞的方法是将管路拆下来，用清洁剂清洗管路内部，或者更换新的管路。

维修喷雾机需要注意以下几点：1. 在维修喷雾机之前，必须先切断电源，以免发生意外。

2. 在维修喷雾机之前，必须先了解喷雾机的结构和工作原理，以便更好地进行维修。

3. 在维修喷雾机之前，必须准备好必要的工具和材料，以便更好地进行维修。

4. 在维修喷雾机之后，必须进行测试，以确保喷雾机能够正常工作。

喷雾机是一种常见的工业设备，但是由于长期使用和维护不当，喷雾机常常会出现各种故障。

因此，我们需要了解喷雾机的结构和工作原理，及时发现和解决喷雾机的故障，以保证喷雾机的正常工作。

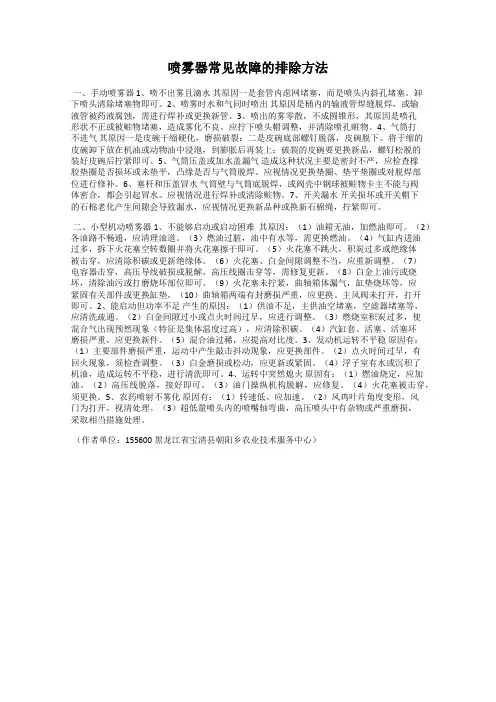

喷雾器常见故障的排除方法一、手动喷雾器 1、喷不出雾且滴水其原因一是套管内虑网堵塞，而是喷头内斜孔堵塞。

卸下喷头清除堵塞物即可。

2、喷雾时水和气同时喷出其原因是桶内的输液管焊缝脱焊，或输液管被药液腐蚀，需进行焊补或更换新管。

3、喷出的雾零散，不成圆锥形，其原因是喷孔形状不正或被赃物堵塞，造成雾化不良。

应拧下喷头帽调整，并清除喷孔赃物。

4、气筒打不进气其原因一是皮碗干缩硬化，磨损破裂：二是皮碗底部螺钉脱落，皮碗脱下。

将于缩的皮碗卸下放在机油或动物油中浸泡，到膨胀后再装上：破裂的皮碗要更换新品，螺钉松脱的装好皮碗后拧紧即可。

5、气筒压盖或加水盖漏气造成这种状况主要是密封不严，应检查橡胶垫圈是否损坏或未垫平，凸缘是否与气筒脱焊。

应视情况更换垫圈、垫平垫圈或对脱焊部位进行修补。

6、塞杆和压盖冒水气筒壁与气筒底脱焊，或阀壳中钢球被赃物卡主不能与阀体密合，都会引起冒水。

应视情况进行焊补或清除赃物。

7、开关漏水开关损坏或开关帽下的石棉老化产生间隙会导致漏水，应视情况更换新品种或换新石棉绳，拧紧即可。

二、小型机动喷雾器1、不能够启动或启动困难其原因：（1）油箱无油，加燃油即可。

（2）各油路不畅通，应清理油道。

（3）燃油过脏，油中有水等，需更换燃油。

（4）气缸内进油过多，拆下火花塞空转数圈并将火花塞擦干即可。

（5）火花塞不跳火，积炭过多或绝缘体被击穿，应清除积碳或更新绝缘体。

（6）火花塞、白金间隙调整不当，应重新调整。

（7）电容器击穿，高压导线破损或脱解，高压线圈击穿等，需修复更新。

（8）白金上油污或烧坏，清除油污或打磨烧坏部位即可。

（9）火花塞未拧紧，曲轴箱体漏气，缸垫烧坏等，应紧固有关部件或更换缸垫。

（10）曲轴箱两端有封磨损严重，应更换。

主风阀未打开，打开即可。

2、能启动但功率不足产生的原因：（1）供油不足，主供油空堵塞，空滤器堵塞等，应清洗疏通。

（2）白金间隙过小或点火时间过早，应进行调整。

（3）燃烧室积炭过多，使混合气出现预然现象（特征是集体温度过高），应清除积碳。
