摘要：分析了在粉末静电喷涂中出现橘皮问题的原因,并提出了相应的

之阳早格格创做粉终喷涂工序少，爆收的问题的关节也少.主要工序惟有前处理、静电喷涂战烘烤三个工序.其中效用本量的主要工序应属前处理工序.然而许多死产厂家对于此出引起脚够的重视，以致戴去许多后患.有些隐患还不是近期内能反映出去.普遍较进步的工艺、用正在前处理上的耗费约占总费用的25%以上.从死产工艺中出现的百般问题分解.尔认为设备的进步程度战本料的是非，对于产品本量又起着决断性效用，二者缺一不可.咱们动做工程技能人正在那个问题上该当建坐共识，决不克不迭正在上新喷粉死产线时.只图一时省钱便凑战，采与矮尺度的死产设备战工艺、资料，必然给少暂死产戴去许多后患，以至死产不出下本量产品.很多厂家上了涂粉死产线，应用不暂便志愿下马或者跟换新设备，概出于以上本果.咱们常瞅到海中产品表面涂拆很漂明，其主要本果之一是他们不竭天采与进步的设备战新工艺新资料.从那个意思上分解，对于涂粉设备及涂料死产厂家去道，正在现正在商场比赛条件下，非劣量设备战涂料是不死少前途的.特天是正在海内上百个喷粉设备战粉终涂料死产厂家比赛条件下，更是如许.二、爆收缺陷的分解探讨（一）前处理圆里：1、除油除锈不真足最先尔不主弛用除油除锈二合一的工艺.二合一工艺自己简单爆收那个问题.果为通时常使用的除油、除锈液配圆事项互消强的，而不是相辅相成的，果此很易搞出合理的二合一或者三合一工艺（包罗磷化）配圆.另一工艺圆收式用金属浑洁剂处油，更不克不迭真足除油.果为金属荡涤剂除油效验好，普遍只可是油脂浮到金属肌体表面上，要撤除它，还需一种板滞力，如不那种中加板滞力，便会制成处油不真足，可睹金属荡涤剂不符合于工业化批量死产.尔主弛用碱化教除油.碱液对于动动物油去除效验很好，果其爆收黑化反应.但是对于矿物油去除效验较好，为去除矿物油，还需加乳化剂.其余火洗本量对于去油效验效用较大，一是火量，二是火温.三是要分级翻动，三项均劣良，手段惟有一个，便是用杂洁火荡涤油脂.终尾一级最佳用去离子火荡涤.2、磷化膜细糙等问题钢铁件喷粉前必须磷化，海中一致采与的是喷沙磷化工艺.咱们用的磷化液，许多是不敷理念的，那便曲交效用到磷化膜本量.比较罕睹的是磷化膜细糙问题.对于此尔念从三个圆里举止分解：第一是选好磷化液，那是包管本量的基础.最先波及的问题是选下、中、矮温那种典型？从其死少史去瞅，启初是有下温薄膜型，现已收达到中、矮温薄膜型.海内矮温磷化液，由于溶液不敷宁静，维护艰易，磷化膜附效力较好，有的以至不耐火浑洗等，较少被采与.有的矮温磷化液较理念，但是代价又较贵.纵然矮温磷化是死少目标，但是达到一致应用的效验，另有待于新的突破.暂时祥战磷化（成皆）公司已乐成的办理了常温磷化(钝化)粉剂问题，并已批量供货.暂时一致采与的仍旧中温磷化工艺.其次是选锌系，铁系\锌钙系等那一种磷化液?相比之下，尔认为锌钙系磷化液较好，对于喷塑前处理央供薄涂层磷化膜去思量，铁系亦是一种较好的采用.它除了锌系的一些便宜中还具备耐热性好.中温条件下火解少，重渣较少，溶液易维护，板滞强度好，耐蚀性强，膜较薄时结晶仍很细.而铁系的磷化铁膜，耐蚀性较好.总之选中温锌钙系磷化液较好.第二是必须随时安排磷化液，主假如安排酸度比战含锌量，那二个果素皆曲交效用成膜率战结晶的细细度.必须根据处事量定期战大概期的分解溶液，即时加以安排，无分解数据，盲目补充料液是不科教的.第三是统制膜层的薄度百般磷化膜皆有其最佳薄度，比圆锌系战钙锌系最佳膜薄为1.5～2克每仄圆米，而铁系为0.5～0.7克每仄圆米，正在那个范畴内其防腐本能最佳，晶粒最细如过薄着效用膜的柔韧性战附效力，晶粒也变细.常常死产中出现的问题是磷化膜偏偏薄.底下便怎么样克服晶粒变细问题道几面意睹.第一是用表面安排剂的办法使晶粒变细化.即正在工件磷化前举止一次表面安排处理，使金属表面吸附一层胶体粒子，产死一层“活化核心”，从而磷化时，正在次“活化核心”上继承死少，那样可使磷化晶粒明隐变细，特天是矮温磷化之前，表调是不可少的一步处理要领.第二是往磷化液中加晶粒细化剂，如钙、镍等盐类做矫正剂，最佳用复战型盐类，效验更好，共时可降矮矮重渣量.第三是磷化后举止钝化处理，使磷化膜上头产死的峰窝结构，从而普及耐蚀本能，共时普及涂层的附效力.第四是随时安排磷化液的酸度比战锌含量.前里已道过了.（二）静电喷粉圆里：1、喷粉不均主假如供粉桶内粉终流化不匀称所致.应调换微孔板或者安排微孔板下的供气系统，使使粉层回复仄常沸腾状态，即可与消.有是气压偏偏矮，则加大气压即可与消.另一大概是管道阻碍，包罗文丘里咀阻碍，则需浑理管路.若文丘里时常阻碍，则属文丘里的积粉咀用材（如黄铜等）不当，只消把他改成散四佛乙烯资料，便不妨办理，喷枪头阻碍也可用共样的要领办理，如果供粉共捅不是流化床型的，则需革新搅拌器或者加拆振汤器，预防粉层出现空洞，供不上涂料.2、粉终上粉率矮：（1）电压矮或者无下压是主要本果之一.需调下输出电压或者维建下压静爆收器.（2）工件交天不良，接洽或者矮层电阻大；如喷第二遍粉时或者腻予不导电，皆市使矮层电阻大.用一般喷枪喷第二遍粉时必须把工件预热到104℃安排，举止热喷，利用热溶吸附的本理.热喷做业另有好处粉终流仄，用变色龙喷枪，不妨克服矮层电阻大的问题，第二遍喷涂不妨真止热喷.它是利用附加板止成喷室恒定静电场的本理真止的.（3）粉终荷电量过大或者小也效用上粉率.对于环氧型粉终真验截止；当粉终戴电电量为1.6微库仑/克时，上粉率可达百分之九十五以上.而电晕搁电喷枪只可使粉料戴电0.8～0.9微库仑，所以上粉率只达百分之八十五安排.那个数椐道明戴电量对于上粉率的效用.果此摩揩喷枪不如静电喷枪上粉率下.普遍统制电流不须过大，60微库仑安排已够用了，可则荷电量太大，也简单引起过流断电，过大反而简单引起法推第屏遮效力.普遍是荷电量效用上粉率，荷电量小本果，除了分歧粉终涂料的自己反电离效力有不共中，主要本果是由于下压静电爆收器障碍引起，需举止维建，使回复下压. （4）气压过大：会对消静电引力.使付正在工件上的粉终被吹掉，降矮上粉率.真验截止标明；当输支气氛量为3降/秒时，上粉率百分之便九十五安排，而加大气量时，而输粉气氛量每减少一降/秒时，则上粉率降矮百分之二到三.3、动工时挨火那个问题普遍不存留了，果为下压静电爆收器当前大多拆有恒压、恒流呵护线路.老式喷枪有着个问题.挨火本果如下：（1）枪与工件距离太近战粉终正在静电场内浓度大，超出了极限浓度，是要害本果.（2）内电阻小，引导电流过大.（3）电压太下：真验道明：场强正在1kv/cm时，吸附效用已交近鼓战.今后场强再减少三倍，涂覆效用只减少百分之三到五.所以电压太下不可与，反而简单引起挨火.普遍统制正在60kv已够用了.4、涂层有缩坑：（1）普遍情况是由工件表面不撤底引起，有的是压缩气氛中含油引起.果为油面明隐效用粉层固化时的表面弛力.（2）粉终涂料的内正在应素如混进了分歧厂家或者批次的粉粒，引进硅尘，也会效用其固化时表面弛力的匀称性，制成缩坑.5、涂层有针孔起泡：涂层底下的气体正在烘搞历程中到达涂层表面，突破界里者为针孔，去不迭排除者为气泡.涂层中的气体不妨是气氛、火蒸气或者氢气（镀锌层中戴去的）等.基础办理要领是喷涂前真足排除气体.小量的无法排除的气体，也可用统制烘搞战喷涂条件的要领预防爆收针孔或者气泡.据估计，排除涂层的气氛需要26秒，正在除膜启初固化前的仄安熔融流仄段（100～135℃）降温缓些.赋予脚够的排气时间.或者采与工件预热后喷粉的要领，均灵验果.6、涂层有橘皮：爆收橘皮的主要本果去自粉终涂料自己的流仄性好.动工也灵验率，是属次要果素.（1）粉终涂料的流仄性主要靠加进的流仄剂起效用，流仄剂普遍果具备二种效力，即潮干效用战流仄效用：潮干效用应是正在粉终处于100℃安排时减少对于机材的流仄分离，此时表面弛力尽管小些.而大于150℃时流仄效力其主要效用，粉终的表面弛力应尽管大一些，以减少溜仄性.流仄剂普遍含二种以上资料便是那个本果.（2）动工不良也会引起橘皮局里：一次涂层太薄或者烘烤降温过快皆市引导橘皮明隐.一遍涂层薄度以60u安排为宜.其余统制正在仄安熔融流仄段时间少些，均有好处粉终涂层流仄.7、静电屏蔽效力：搀杂结构的工件喷粉时，正在死角由于静电屏蔽（亦称法推第）效力以致涂膜很薄，以至遮不住底.那种效力付于一般静电喷枪是不可克服的.用摩揩喷能较好的革新.海中有的静电喷枪已经基础上克服了那个效力，赢得了较匀称的涂膜.比圆变色龙喷枪，传闻能喷3mm 深的沟槽，赢得较匀称的涂层.对于一致静电喷枪有人主弛用加大气压的要领克服静电屏遮效力.尔的试验道明，恰恰好异，气应小些，果为死角处的粉终本本吸附不牢，加大气压反而是吸附上去的粉层有被吹掉，达不到减少涂层薄度的手段.尔分解变色龙之所以能克服静电屏蔽效力，除了有辅帮阳极中，大概与枪体内有一路气流是通过螺旋体导流，正在不加大气压情况下删大了粉终的前冲力，灵验的办理了上述气压大小的冲突，支到了劣良的效验.（三）烘烤固化条件的统制：尔念道三个瞅面，供大家参照：1、烘箱或者烘房尔不主弛用近黑中做热源，该当用一般电热曲交烘烤或者其余热源间交循环加热烘烤.那是被近黑中辐射线的个性所决断的.个性有主要二面：一是它被工件曲交吸支而使工件降温，一层约一毫米薄的钢板或者铝板对于近黑中吸支率为百分之七十五安排.所以工件降温很快，普遍会超过炉堂温度10～20℃，共时也便使其后里的工件吸支近黑中辐射率便很矮了，制成很大的温好，第三层工件便更好了.果此烘箱或者烘房不克不迭用近黑中热源，另一个性是普遍近黑中线辐射程搁射壮前进，那便决断了炉内各面的辐射线强度与其距元件距离的仄圆成反比，那便决断了其最佳烘烤距离为200～400mm之间.由此可睹，惟有烘道相宜采与近黑中烘烤办法.2、近黑中元件尔主弛采用乳黑石英管动做热能变换载体，最佳不必表面涂近黑中变换涂料的板式、管式等元件.缘由是前者近黑中变换寿命从表里上道是无限的，而后者的变换效用每年呈百分之二十以上的衰减.衰减后不但不节能，好异还浪费能源，果为其热传导效用比一般电热还矮.3、死产中近黑中烘烤统制温度战时间，应视简曲情况而定.它与决于近黑中炉膛效用，工件薄薄.粉终种类等多种果素.决定统制条件的浅易要领，是采与类似薄度的试件，固化后测涂膜的附效力战冲打强度去采用最佳统制条件，制成烘烤过火或者短火的毛病.咱们正在死产皆有体味，粉终涂料央供固化条件是苛刻的，可选的动摇范畴很窄，稍有超出便会制成坚裂或者脱降，必须庄重统制温度战时间.（四）分歧格品的返工1、普遍分歧格品：如有净面、真喷、流塑、划伤等，可采与砂纸搞磨法，磨仄揩搞后，真足重喷一遍的要领举止返工.不可采与局部补喷的办法建补.2、产品表面有凸坑或者磕碰掉膜等缺陷，需把真足涂膜退掉，揩洗搞洁后，真足重喷举止返工.3、大里积疵病或者涂膜已烘烤过火的工件，则需把整件涂膜退掉，揩搞洁后重喷.退膜要领：可用去膜剂，也可用浓硫酸.前者是混同有机溶剂，易挥收、较贵、但是对于其材无腐蚀，去膜快.基机理是损害涂膜与肌体的分离力.成块脱降.尔主弛用去膜剂，后者廉价，去膜缓不仄安.其机理是曲交损害环氧涂层，死成树脂磺化物.但是支配得慎，会制成过腐蚀，引导整件报兴.4、死角处涂膜的缺陷，可用补喷相共颜色的硝基磁漆或者氨基烘漆的要领举止局部建补去办理.。

塑料涂装中涂膜常见弊病及解决办法在涂装中遇到一些涂膜弊病和涂装缺陷等可能是不少施工单位和施工人员遇到过的了。

不同材质不同物体的涂装中都有可能出现这种现象。

这个时候我们就要掌握足够多的涂膜弊病的处理方法，针对具体的情况制定相应的解决方案加以修复。

塑料涂装中涂膜是有很多缺陷的，不过针对这个方面的缺陷我们都有相应的对策。

涂料能均匀稳定地涂覆于塑胶件表面的最主要条件，为涂料的表面张力必须小于被涂覆物的表面张力。

以下是常见的几种问题及其解决方法。

1. 一、橘纹现象橘皮现象是涂装设备涂漆过程中常见又较难克服的流平性问题，影响因素众多，大大地影响到涂膜的平整性。

原因及对策如下：1、在喷涂过程中，由于溶剂挥发太快，湿膜黏度急剧增加，使流平变得困难而产生橘皮。

措施是根据环境季节温度变化来选择合适的稀释剂，例如聚氨酯涂料的稀释剂有冬用和夏用之分。

?2、涂料黏度过大。

涂料粘度大时，涂料雾化性和湿膜流平性都差。

因按照施工规范进行兑稀并采用带恒温装置的喷涂设备。

3、环境温度偏高，或闪干时间不足就进行烘烤。

?4、喷涂室内空气流速太快，使湿膜溶剂快速挥发而难以流平。

(2)塑料工件温度太高，使溶剂瞬间挥发，湿膜来不及流平。

?5、喷涂时出漆量太小或喷涂距离太远，表面沉积涂膜太薄，涂装设备流平变得困难。

?6、喷枪雾化不良，漆雾颗粒过大也产生橘纹。

降低出漆量并提高压缩空气输出量，改善雾化性能。

?7、喷涂距离太近。

喷距太近虽然涂膜厚有利于流平，但压缩空气的冲击力使厚涂膜产生更大的橘纹，反而使流平性变差。

二、颗粒现象涂膜表面常见的缺陷是颗粒，严重影响外观。

对于少数微细颗粒，采用1 500目以上水砂纸打磨修饰，颗粒过大时或而积大时用800目水砂纸打磨重新喷涂。

由干塑料涂膜要求外观是非常严格的，因此颗粒现象是塑料涂料涂装过程中返修率高的主要原因，涂膜颗粒关键是要做好预防措施。

三、底漆与清漆层间附着力问题 ?如果第一道底漆的表面张力低干第二道罩光清漆的情况下，那么两层涂层间的附着力不佳，所以塑胶底漆在生产过程中的表面张力不应太低，能与底材咬合最佳为止，并使面漆对底漆的润湿性良好，两层涂膜要有一定厚度的界而层才能有稳定的附着力。

粉末涂料常见问题及解决方案粉末涂料学会根据聚酯树脂、环氧树脂、助剂、固化剂以及NPG 销量情况综合测算，2016年我国热固性粉末涂料销量142万吨左右，比上年度增长10.1%，超过我国涂料行业的增长率。

作为热固性粉末涂料，要得到良好的涂膜，不仅与涂料本身有直接关联，而且还与施工密切相关。

在形成涂膜时，可能会出现一些弊病，这就需要结合实际情况加以分析才能有效解决问题，减小损失。

下面就介绍一些常见问题及解决方案供大家参考：边角覆盖被涂覆工件边角的内外表面在喷涂时的上粉，以及固化成膜时，不能像平面位置一样均匀，会产生缩边、肥边的现象。

一般加入流变剂如聚乙烯蜡、聚乙烯醇缩丁醛，或者阻碍流动的白炭黑等加以改进。

加入量一般为配方总量的0.5-1.0%。

粉团吸附到工件上的粉团，固化后就形成瘤子类的疙瘩。

主要原因是粉末结团，或者雾化不匀，有些类型的粉末如金属粉吸附到喷枪枪头。

可以添加松散的细粉状的氧化铝、二氧化硅，以及增加粉末外干粉流动的防粘连的有机物，如干粉流动剂445，防粘连剂780。

缩孔粉末涂料生产中经常出现缩孔的现象，遇到此问题从以下几方面进行分析：1、了解产品的涂膜弊病，像常规条件较大较少的缩孔是流平剂或有油污的问题；小于1毫米较多的缩孔，多是增光剂和聚酯树脂不相溶的问题；2、了解其配方及加量，有可能几种助剂、聚酯添加在一起造成的弊端。

3、也有在实验室不会出现的缩孔，在施工过程中就会有。

实例说明：在绿色涂料或红色涂料中有大的平的缩孔，孔上的颜色与板面的颜色不一样，有时缩孔很多、有时只有几个，是颜料分散不好的原因。

9336聚酯做的粉，一块板上有十多颗缩孔，排除原因先看是否设备环境所造成的污染，再看实验配方的加量及用的助剂牌号，我们对实验配方进行了调整，换用南海的701B，缩孔减少到只有几颗板面呈半缩孔状态。

出现半缩孔的现象，反复做样先换了流平做样接着又换增光剂最后换了树脂都解决不了，后来拿到客户那做就好了，排除了一切因素，最后确定是被一个样品污染的。

•粉末喷涂常见品质问题原因分析及解决方法1 涂层杂质常见杂质主要来源于喷粉环境中的颗粒，以及其他各种因素引起的杂质，现概括如下。

1.1 固化炉内杂质。

解决方法是用湿布和吸尘器彻底清洁固化炉的内壁，重点是悬挂链和风管缝隙处。

如果是黑色大颗粒杂质就需要检查送风管滤网是否有破损处，有则及时更换。

1.2 喷粉室内杂质。

主要是灰尘、衣物纤维、设备磨粒和喷粉系统积垢。

解决方法是每天开工前使用压缩空气吹扫喷粉系统，用湿布和吸尘器彻底清洁喷粉设备和喷粉室。

1.3 悬挂链杂质。

主要是悬挂链挡油板和一次吊具接水盘（材质为热镀锌板）被前处理酸、碱蒸气腐蚀后的产物。

解决方法是定期清理这些设施1.4 粉末杂质。

主要是粉末添加剂过多、颜料分散不均、粉末受挤压造成的粉点等。

解决方法是提高粉末质量，改进粉末储运方式。

1.5 前处理杂质。

主要是磷化渣引起的大颗粒杂质和磷化膜黄锈引起的成片小杂质。

解决方法是及时清理磷化槽和喷淋管路内积渣，控制好磷化槽液浓度和比例。

1.6 水质杂质。

主要是前处理所使用的水中含砂量、含盐量过大引起的杂质。

解决方法是增加水过滤器，使用纯水做为最后两级清洗水。

2 涂层缩孔2.1 前处理除油不净或者除油后水洗不净造成表面活性剂残留而引起的缩孔。

解决方法是控制好预脱脂槽、脱脂槽液的浓度和比例，减少工件带油量以及强化水洗效果。

2.2 水质含油量过大而引起的缩孔。

解决方法是增加进水过滤器，防止供水泵漏油。

2.3 压缩空气含水量过大而引起的缩孔。

解决方法是及时排放压缩空气冷凝水。

2.4 粉末受潮而引起的缩孔。

解决方法是改善粉末储运条件，增加除湿机以保证回收粉末及时使用2.5 悬挂链上油污被空调风吹落到工件上而引起的缩孔。

解决方法是改变空调送风口位置和方向。

2.6 混粉而引起的缩孔。

解决方法是换粉时彻底清理喷粉系统3 涂层色差3.1 粉末颜料分布不均匀引起的色差。

解决的方法是提高粉末质量，保证粉末的L、a、b相差不大而且正负统一。

喷粉的常见问题与解决方案篇一：喷粉过程出现的问题及解决方案[转贴]粉末喷涂中常见问题及解决方法标签：转贴粉末喷涂常见问题解决方法上一篇：影响涂装质量的主要因素下一篇：勤网确实好序号现象原因解决方法粉末结团1. 粉末受潮，受热;2. 贮存超期;3. 受重压。

1. 贮存于干爽阴凉处，容器要密封;2. 于保质期内使用;3. 容器要承受得住重压2喷枪出粉量不均匀1. 供粉器不正常；2. 空气压力不足和压力不稳；3. 输粉管过长。

1. 检查供粉器是否积粉或堵塞；2. 加大压力与稳定压力；3. 尽量减少输粉管长度。

3喷枪堵塞1. 粉末混入粗粒状异物；2. 粉末在喷嘴处粘附硬化；3. 输送粉末气压过低。

1. 将粉末过筛；2. 喷嘴经常清洗；3. 加大输粉气压。

4工件不上粉1. 输出电压不足；2. 空气压力过大；3. 工作除锈不彻底；4. 工件接地不好。

1. 升高输出电压；2. 调整气压；3. 彻底清洁工件表面；4. 检查工件是否接地。

5粉末飞扬1. 喷室回收袋不吸尘；2. 抽风管堵塞；3. 气压太高粉量多。

1. 检查回收袋；2. 检查抽风管；3. 调整气压。

6粉末打火1. 工作接地不好；2. 喷嘴与工件距离太近；3. 粉末密度过大；4. 喷枪电阻过大。

1. 检查工件接地装置；2. 工件与喷嘴要保持一定距离；3. 减低输粉气压和检查回收装置；4. 更换电阻。

7 表面起粒点1. 工件处理不干净留有尘粒；2. 重复使用的回收粉没过筛。

1. 工件表面应处理干净；2. 回收粉过筛再用。

8表面流挂喷涂过厚喷涂时掌握适当的厚度9表面桔皮1. 喷涂压力太大，喷涂厚度不均匀；2. 粉末结团，雾化程度差。

1. 熟练掌握喷涂技术；2. 不使粉末结团，调整喷枪出粉雾化程度。

10色差1. 烘烤时间过长或过短，烘烤温度过高或过低；2. 烘炉温度局部异常。

1. 参照供粉商提供的固化条件调校；2. 检查烘炉加热部件状况。

11表面失光1. 掺进新粉中的回收粉出现问题；2. 不同厂家或不同类型粉末混合。

2010年2月涂　装　与　电　镀收稿日期——作者简介闫万举(　),男,河南郑州人,大专学历,从事涂装技术工作。

一些中小企业存在的静电喷塑问题闫万举(河南鑫达实业有限公司,河南郑州,450066)摘　要　列举了一些中小型喷塑企业在环境、质量、设备等方面存在的问题,提出了一些解决的办法。

关键词　粉末喷涂;环境;质量;设备 粉末静电喷涂(即静电喷塑)是目前应用广泛的一种涂装工艺,因其具有优于液体涂料喷涂的诸多优点,如污染低、涂料利用率高、涂膜质量好等,被人冠以“环保型喷涂工艺”。

事实果真如此吗?不一定!您看吧,虽然不少上规模的企业在喷塑生产环节做得还不错,但还应看到,那些星罗棋布、良莠不齐的中小型企业在喷塑生产管理方面(包括环境管理、质量管理、设备管理等)存在着大量的问题,年复一年得不到改善,令人堪忧。

1　环境问题一进入喷塑车间,给人的第一印象就是生产环境。

生产环境的好坏,直接反映出车间乃至企业的管理理念和管理水平,并会引发一系列次生问题。

试想,一个不注重自身形象,生产环境脏、乱、差的企业,职工的精神状态会好吗?会生产出高品质、令客户满意的产品吗?在一波又一波倡导清洁生产、人本观念、和谐社会的浪潮下,不少企业还是做了许多工作,关注生产环境的改善和环境保护,通过并执行I S O14000环境管理标准和国际劳工组织的职业健康安全管理标准,实现了标准化或自动化生产。

可是君不见,那些不重视环境管理的企业,喷塑环境好一个“差”字了得!空气中粉末飞扬、弥漫,粉尘、工件、挂钩,包装废弃物等满地都是,杂乱无章,让人一看就很不舒服,哪儿还会有好心情好状态干好活呀!什么健康安全、节能降耗就免谈了。

有人说,更新改造粉末回收系统吧(包括风机、滤芯及脉冲喷吹仪等),粉末回收效果好了,问题就解决了;有人说,车间要加强管理,严格要求。

真是说起来容易做起来难呐。

因为许多企业在资金、场地、厂房、设备等方面都存在欠缺,更新改造设备本身就有困难,就是进行更新改造了,也是勉强为之,并不能有效、很好地解决问题。

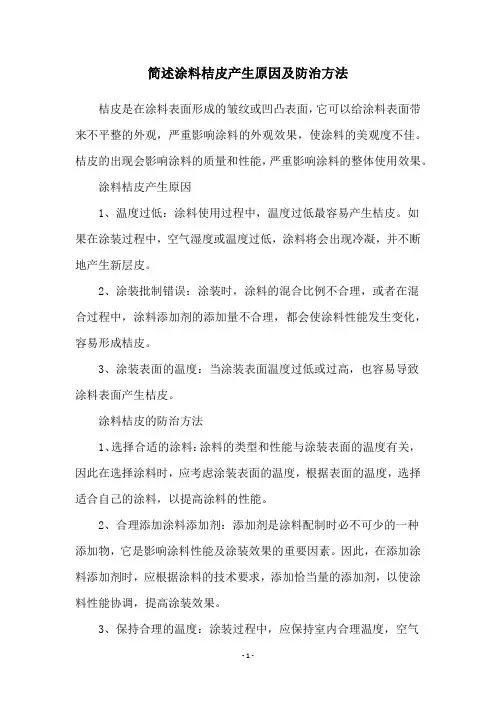

简述涂料桔皮产生原因及防治方法
桔皮是在涂料表面形成的皱纹或凹凸表面，它可以给涂料表面带来不平整的外观，严重影响涂料的外观效果，使涂料的美观度不佳。

桔皮的出现会影响涂料的质量和性能，严重影响涂料的整体使用效果。

涂料桔皮产生原因
1、温度过低：涂料使用过程中，温度过低最容易产生桔皮。

如
果在涂装过程中，空气湿度或温度过低，涂料将会出现冷凝，并不断地产生新层皮。

2、涂装批制错误：涂装时，涂料的混合比例不合理，或者在混
合过程中，涂料添加剂的添加量不合理，都会使涂料性能发生变化，容易形成桔皮。

3、涂装表面的温度：当涂装表面温度过低或过高，也容易导致
涂料表面产生桔皮。

涂料桔皮的防治方法
1、选择合适的涂料：涂料的类型和性能与涂装表面的温度有关，因此在选择涂料时，应考虑涂装表面的温度，根据表面的温度，选择适合自己的涂料，以提高涂料的性能。

2、合理添加涂料添加剂：添加剂是涂料配制时必不可少的一种
添加物，它是影响涂料性能及涂装效果的重要因素。

因此，在添加涂料添加剂时，应根据涂料的技术要求，添加恰当量的添加剂，以使涂料性能协调，提高涂装效果。

3、保持合理的温度：涂装过程中，应保持室内合理温度，空气
湿度，以有效防止涂料表面出现桔皮现象。

4、正确的涂装方法：在涂装过程中，应遵循正确的涂装方法，平稳连贯的涂料表面，有利于涂装效果。

总结
涂料桔皮是一种不佳的涂装效果，它可以严重影响涂料的外观和性能。

要有效防止涂料桔皮的产生，应在涂装过程中，保持合理的温度和湿度，选择合适的涂料，合理添加涂料添加剂，并采取正确的涂装方法，以确保涂料的美观度及性能。

静电粉末喷涂作业事故原因及注意事项静电喷涂凭借自身的优势，在喷涂作业中得到广泛的应用，但是需要预防喷涂事故。

为此，本文对静电粉末喷涂作业事故原因进行分析，提出相应的注意事项，进而为静电喷涂作业提供参考依据。

标签：喷涂作业静电粉末事故与普通刷漆、喷漆或机械喷涂相比，静电喷涂具有无法比拟的优势，进而在一定程度上可以改善工人的作业环境，防止漆雾扩散到空气中，为确保工人的身体健康奠定基础。

在静电粉末喷涂作业的过程中，由于操作人员没有按照国家标准、规范等进行操作，进而容易发生火灾、爆炸等事故。

因此，有关人员需要在预防静电粉末喷涂事故方面给予高度关注。

1 静电粉末喷涂作业事故原因1.1 可燃物质粉末在静电粉末喷涂作业的过程中，由粉末喷涂引发的燃烧和爆炸是最为严重的事故，通常情况下，造成这种事故的原因主要包括：①具有可燃性的粉末涂料，在喷涂作业的过程中，这类物质往往具有燃烧、爆炸的可能；②喷涂器电极与工件在喷涂作业的过程中，两者之间的距离不合理，进而在一定程度上容易发生放电打火现象；③在喷粉舱内，其粉末与空气发生混合，如果粉末与空气的混合浓度难以降低，并且难以将其控制在允许的浓度范围内，当该浓度接近爆炸浓度时，在这种情况下，与粉末最小点火能量相比，如果静电打火能量比较大，那么就会容易发生爆炸。

1.2 电气故障在进行静电喷涂作业时，发生较多的事故主要是电气故障，通常情况下，这些故障主要集中在喷室、喷枪装置。

受静电高压的影响，喷涂装置在一定程度上容易发生电击，因电气线路短路，通常情况下容易引发各种故障等；由于电加热炉中的电热元件受老化的影响，以及电器接地混乱、误接等都会在不同程度上对人员构成威胁；对于移动设备来说，其电源线发生磨损，出现漏电，进一步引发事故等。

1.3 机械事故在静电喷涂作业的过程中，同样容易发生静电粉末喷涂机械性事故，对于这类事故同样需要给予高度重视，特别是湿法前处理工艺中涉及到的脱脂、除锈、磷化、水洗等。

面漆桔皮分析与对策（一）构成漆膜外观的两个重要指标是桔皮与鲜映性，桔皮反映了漆膜表面微观不平整度，鲜映性则代表油漆的成像清晰度，同时桔皮又是影响鲜映性的重要因素。

鉴于桔皮在漆膜外观评价中的重要程度，采用德国BYK 公司最新的桔皮仪对神龙汽车有限公司的漆膜桔皮情况作了统计、对比和分析，希望能够对改善现场漆膜外观质量有所帮助。

在这种体系中桔皮被解构成短波桔皮和长波桔皮两种，其中短波桔皮代表结构尺寸在0.6mm以下的桔皮，长波桔皮代表结构尺寸在0.6mm以上的桔皮。

PSA 集团采用的桔皮、鲜映性表示方法与本数据不同，但代表的趋势相同。

桔皮是对漆膜表面微观不平整的一个感性描述，实际上它的形成原因非常复杂，但从原理上来讲主要有以下两种因素。

a.底材微观上的不平整向油漆表面的传递。

b.油漆干燥过程中溶剂挥发造成表面张力梯度形成的贝纳德涡。

因此，桔皮是不可能完全消除的，只能尽量减小。

在后续的对比中将要引用其他的桔皮评价标准，这个标准同PSA集团的相关标准是不同的，但可以证明它们表达趋势的同一性。

为便于对比分析，在数据采集过程中，保证了数据采集点与NAP值测量的数据采集点相同。

1不同颜色面漆桔皮数据分布及初步分析1.1颜色与桔皮关系数据在这次数据采集过程中，主要针对颜色1、颜色2、颜色3、颜色4、颜色5、颜色6进行了桔皮（长波、短波）、鲜映性数值的采集与分析。

数据按照水平和垂直进行了分类平均，并对比如下。

1.1.1不同颜色长波对比长波桔皮值统计数据如图1。

PSA无长波分布要求相应的标准，因此可以借鉴长波桔皮水平面≤4、垂直面≤15的通常标准。

从图1看出，水平面长波桔皮除颜色1和颜色4符合上述标准外，其他颜色不能达到标准。

对于垂直面除黑漆达不到标准外其他均在15以下，但主要分布在10～15。

无论哪一种油漆，水平面和垂直面的长波桔皮相差都比较大，说明了长波桔皮与油漆本身的流平条件相关性很大。

理论上的解释应该是，油漆流平时由于平面的油漆微粒除了受表面张力向上的拉动外，还受重力的向下拉动，表面张力合力与重力方向相反，所以形成贝纳德涡的动力相对较小，最终形成贝纳德涡较小。

乘用车车身漆膜橘皮的成因及其预防核心提示：1漆膜橘皮的定义涂层表面类似橘子皮形状的波纹称橘皮，它是涂层最常见和难以控制的缺陷之一，已成为国内外各大汽车厂面临的棘手问题。

乘用车面漆外观质量直接影响到产品的市场竞争力，而面漆橘皮是评价乘用车车身面漆涂装质量的一个重要指标。

光泽和映象清晰度常用于控制涂层的外观。

然而即使光泽度很高的涂膜，其表面的波动度也影响着整个涂膜的外观，同时认为光泽测量也控制不了波动的视觉效果，这种效应被称为“橘皮”。

橘皮或微波动是尺寸在0.1～10mm之间的波纹状结构造成的。

在高光泽的涂层表面，人们可看到波状、明暗相间的区域。

可以区分2种不同等级的波动：长波动也称为橘皮，这是在2～3m的距离上能观察到的波动；另一种叫短波动或微波动，这是间距约50cm处观察到的波动。

要指出的是有时为了遮盖底材的表面缺陷或者获得特殊的涂层外观会有目的地设计一定的波动度或波纹结构。

因此“橘皮”可定义为“高光泽表面的波状结构”，其使漆层表面产生斑纹、未流平的视觉外观。

粉末涂料涂膜的视觉外观（光泽、雾影度、流平、橘皮）的控制非常重要，特别是在不同场合喷涂的部件组装时。

2影响涂膜流动和外观的因素在工业涂料中，粉末涂料在制备和成膜过程中的相变化是独特的。

由于缺乏溶剂来润湿和提高涂膜流动性导致粉末涂料比液体涂料更难去除的表面缺陷。

虽然两者的主要组分类似，但相比于液体涂料，热固性粉末涂料的成膜机理不同。

粉末涂料是无溶剂的均一体系，在制备过程中颜料和其它组分通过熔融混合被分散和部分包裹于低分子固体树脂中。

粉末涂料的使用是通过空气把粉末传送到底材上（粉末悬浮于空气中），再通过电荷使之附着于底材上。

在预定的温度下加热使粉末颗粒熔化、聚集（聚结）在一起、流动（成膜），接着流平，这期间通过一个有黏性的液态阶段润湿表面，最后化学交联形成相对分子质量高的涂膜，这就是粉末涂料的成膜过程。

成膜过程可分为熔融、聚结形成涂膜、流平3个阶段。

粉末静电喷涂中橘皮问题探讨王庆(营口科龙冰箱工艺部,辽宁营口115000)摘要：分析了在粉末静电喷涂中出现橘皮问题的原因,并提出了相应的解决方法,以实现在涂装生产中橘皮问题得到有效控制,提高产品外观质量,加强产品在市场上的竞争优势。

关键词：粉末静电喷涂；橘皮；流平；雾化；流化0前言橘皮是涂装过程中常见又较难克制的流平性问题,影响因素众多,大大地影响到涂膜的平整性。

橘皮状的外表可以说对产品的外观装饰性和有着较大的影响。

橘皮对于粉末涂料的使用厂家是一个亟待解决的问题。

粉末涂料中橘皮现象的产生与粉末涂料本身的特性即流平性能及涂装生产中设备的影响和涂装过程中工艺参数的控制都是密不可分的。

1橘皮问题产生原因及解决方法1.1粉末涂料自身特性对产生橘皮问题的影响钢桶粉末涂装中缺陷的分析及解决途径近年来，国内越来越多的制桶企业对钢桶的外表涂装采用了静电粉末涂装新工艺，这不仅提高了钢桶的外表质量，也同时给钢桶的生产带来了新的问题。

钢桶粉末涂装虽然工序少，但产生问题的环节却不少。

粉末涂装的主要工序有前处理、静电喷涂和烘烤三个工序。

其中影响质量的主要工序应属前处理工序。

然而许多生产厂家对此没引起足够的重视，以致带来许多后患。

有些隐患还不是短期内能反映出来。

一般较先进的工艺、用在前处理上的花费约占总费用的２５%以上。

从生产工艺中出现的各种问题分析。

我认为设备的先进程度和原料的好坏，对产品质量又起着决定性作用，两者缺一不可。

我们作为工程技术人在这个问题上应该建立共识，决不能在上新喷粉生产线时。

只图一时省钱就凑和，采用低标准的生产设备和工艺、材料，必将给长期生产带来许多后患，甚至生产不出高质量产品。

不少厂家上了涂粉生产线，应用不久就被迫下马或跟换新设备，概出于以上原因。

我们常看到国外产品外表涂装很漂亮，其主要原因之一是他们不断地采用先进的设备和新工艺新材料。

从这个意义上分析，对涂粉设备及涂料生产厂家来讲，在当今市场竞争条件下，非优质设备和涂料是没有开展前途的。

静电粉末喷涂作业事故原因及预防对策静电喷涂法是根据电泳的物理现象，使雾化了的油漆微粒在直流高压电场中带上负电荷，并在静电场的作用下，定向地流向带正电荷的工件表面，被中和沉积后形成一层均匀、附着牢固的薄膜的涂装方法。

静电喷涂与普通刷漆、喷漆或机械喷涂相比，可以大大改善工人的劳动环境，使漆雾不再飞扬到空气中去，保证了工人的身体健康。

但由于操作人员在静电粉末喷涂作业中未按国家标准和规范操作等种种原因，导致静电喷涂作业中火灾、爆炸等恶性事故频频发生。

因此，静电粉末喷涂事故的预防必须引起有关人员的重视。

静电粉末喷涂作业事故原因1可燃物质粉末静电粉末喷涂作业中事故最为严重的是粉末喷涂引起的燃烧和爆炸，发生的原因有3种：一是粉末涂料为可燃物质，具有燃烧爆炸的可能性；二是正常喷涂时，如果喷涂器电极与工件(或其他物体)的间距不当，就有可能发生放电打火现象，如果恒流源控制失效，这一打火的能量就可能超过悬浮粉末燃爆的最小点火能量；三是喷粉舱内粉末与空气的混合，若回收风量不足以将粉末与空气混合浓度降低到允许浓度下，则容易达到爆炸浓度下限，当静电打火能量超过粉末最小点火能量，就可能引发爆炸事故。

2电气故障静电粉末喷涂电气故障事故发生较多，其中喷室、喷枪装置、电热炉、烘道等设备发生故障率都较高。

喷涂装置静电高压引起的电击，往往由电气线路短路故障引起；电加热炉中电热元件老化，静电、电器接地混乱、误接或接地不良都会造成器具带电伤人；移动设备电源电缆绝缘层磨损漏电引发事故等。

3机械事故静电粉末喷涂机械性事故的危害不容忽视，特别是湿法前处理工艺中的脱脂、除锈、磷化、水洗等，喷淋设备或槽浸设备，干式前处理工艺中的抛丸、喷砂设备预热炉、喷粉舱、固化炉、冷却装置等都容易造成事故。

工件或悬链、吊钩部件、掉落零件均可能造成设备严重损坏，甚至发生燃爆事故。

4喷涂工艺从工艺上分析，静电粉末喷涂的事故因素包含了多个方面，如工序的合理性，各工序间参数、设备衔接等是否合适；动力系统控制装置的连锁设计合理与否；安全警示标志设置合理与否，燃爆预防措施有效性如何；安全报警系统、消防系统设备是否合适，特别是其中的信息传感速度及处理模式状况。
