14-实验二液压传动基础及溢流阀实验

液压实验指导书液压传动综合实验台液压传动实验指导书浙江⼤学城市学院⼯程分院⼆○○五年九⽉⽬录(⼀)液压传动综合实验台基本操作指南2-3(⼆) 实验⼀液压传动基础实验指导书4-7(三) 实验⼆液压基本回路动作实验8-9(四)实验三⼩孔—压⼒流量特性实验10-11(五)实验四变量叶⽚泵静、动态特性实验12-14(六)实验五溢流阀特性实验15-17(七) 实验六换向阀特性测试18(⼋)实验七调速阀特性实验19-20(九)实验⼋液压缸特性实验21(⼗) 实验九液压系统节流调速实验22-23 附图1-1液压系统图24附图1-2液压试验台⾯板⽰意图25附图1-3台架背⾯各换向阀及压⼒表接⼝位置图26(⼀)液压传动综合实验台基本操作指南⼀、微机控制液压综合实验台液压系统图1-1是微机检测液压综合实验液压系统图，整个实验台液压系统由A、B、C、D、E等5个液压模块组成。

试验台的控制有⼿动和微机控制。

⼆、实验选择及选择液压模块组成实验系统A、微机控制操作液压系统图参照图1-1实验者每次可选择其中若⼲个液压模块组成⾃⼰所需同的实验系统。

⼀共可组成四个实验系统。

它们分别是：1、液压传动基础实验2、液压系统节流调速实验3、溢流阀静、动态特性实验4、变量叶⽚泵静、动态特性实验开启计算机，根据屏幕提⽰，选择您想做的实验（代号为1、2、3、4）。

然后选择若⼲液压模块（A、B、C、D、E）组成所需的实验系统。

选择正确，可进⼊下⼀步的实验程序。

如果选择不正确请重新选择⼀次，若三次错误，计算机提⽰“请您再仔细阅读实验指导书”（计算机使⽤⽅法参阅另⼀说明书）。

B、⼿动操作参照图1-1液压系统图及图1-2液压传动综合试验台⾯板⽰意图，试验台能完成的实验项⽬有：1、液压传动基础实验；2、液压基本回路实验；3、⼩孔（薄壁孔和细长孔）流量—压⼒特性实验；4、叶⽚泵特性实验；5、溢流阀特性实验；6、换向阀特性实验；7、调速阀的流量—压⼒特性实验；8、液压缸的运转试验及负载效率测定；9、节流调速特性实验。

液压与气压传动—— 实验报告1：观察并分析液压传动系统的组成 实验报告一、实验目的（1）观察驱动工作台的液压传动系统的工作过程；（2）分析液压传动系统的组成，指出各液压元件的名称；（3）能够说明动力元件、执行元件、控制元件和辅助元件在机构中的作用。

二、实验内容（主要对元件或系统的描述）下图为驱动工作台的液压传动系统，通过转换换向阀手柄，改变油路的方向，实现液压缸活塞杆驱动的工作台运动的方向。

它由油箱、滤油器、液压泵、溢流阀、压力计、节流阀、换向阀、液压缸以及连接这些元件的油管、接头组成。

姓 名： 学 号： 得 分： 教师签名：三、主要实验步骤（认识性实验略）1.了解液压设备的任务以及完成该任务所要求的动作过程和工作特性。

2.在液压系统图中找出实现动作要求所需的执行元件，并熟悉其类型特点、工作原理和使用性能。

3.找出液压系统的动力元件，并熟悉其类型特点、工作原理和使用性能。

4.分析各执行元件与动力元件的连接油路，找出该油路中相关的控制元件，并熟悉其类型特点、工作原理和使用性能，分清每一个基本回路的组成。

5.分析每一个基本回路的工作原理，找出每个基本回路上相关控制元件的作用及其相互联系，实现执行元件不同动作的操作方式，理清油液流动路线，写出进油和回油路线。

6.分析整个系统中各基本回路之间的联系，掌握动作顺序、自锁互锁、速度转换、压力变化等要求的实现过程。

识读液压系统图时注意系统图中的符号只表示液压元件的职能和连通方式，而不表示液压元件的结构和参数。

同时，各液压元件在系统图中的相对位置关系不代表它们在实际设备中的位置。

四、实验小结（实验结果及分析、实验中遇到的问题及其解决方法、实验的意见和建议等）实验中发现液压缸运动方向反了，及时更改管路连接，进行更正，实验结果良好。

从机床工作台液压系统的工作过程可以看出，一个完整的、能够正常工作的液压系统，应该由动力元件、执行元件、控制元件和辅助元件四个主要部分来组成，此外还需要传动介质——液压油。

实验一液压元件模型拆装实验1.实验目的（1）熟悉液压泵、液压阀等的结构组成；（2）掌握各液压泵以及液压阀的工作原理及其作用和特点；2．实验器材齿轮泵、叶片泵、柱塞泵等各种液压泵；直动式溢流阀、直动式顺序阀、先导式溢流阀、先导式减压阀、节流阀、调速阀、电磁换向阀、手动换向阀、行程阀等各种液压阀；固定扳手、活动扳手、内六角扳手、卡钳、十字起、一字起。

3．实验内容（一）外啮合齿轮泵拆装分析（1）结构组成泵体、前、后泵盖、主动轴、从动轴、齿轮（2）工作原理两啮合的轮齿将泵体、前后盖板和齿轮包围的密闭容积分成两部分，轮齿进入啮合的一侧密闭容积减小，经压油口排油，退出啮合的一侧密闭容积增大，经吸油口吸油。

（3）拆装步骤拆除螺栓——取出定位销——打开泵盖——取出齿轮和轴——分离齿轮和轴（4）主要零件分析齿轮：一对几何参数完全相同的齿轮、齿宽为B、齿数为z主动轴：对齿轮起定位作用，将电能转化能机械能（5）职能符号（二）先导式溢流阀拆装分析（1）结构组成先导阀（阀芯、调压弹簧、调节杆、调节螺母）、主阀（阀芯、阀体、复位弹簧、阻尼孔）（2）工作原理液体压力达到先导阀的调定压力时，先导阀阀芯打开，液流流过主阀中的阻尼孔，使主阀上下两端形成压差，主阀阀口开启，开始溢流，此时液流阀进口压力基本上为定值。

（3）拆装步骤去除管口——卸掉调节螺母和调节杆——取出先导阀芯和调压弹簧——打开主阀底部封盖口——取出主阀芯和复位弹簧（4）主要零件分析调压弹簧：弹性刚度比较大，起调压作用复位弹簧：弹性刚度比较小，起主阀复位作用主阀芯：为滑阀，内有径向孔和轴向孔，用来把进口压力油引入主阀测压面，阻尼孔用来是主阀芯上下两端形成压差（5）职能符号（三）先导式减压阀拆装分析（1）结构组成先导阀（阀芯、调压弹簧、调节杆、调节螺母）、主阀（阀芯、阀体、复位弹簧、阻尼孔）（2）工作原理（3）拆装步骤去除管口——卸掉调节螺母和调节杆——取出先导阀芯和调压弹簧——打开主阀底部封盖口——取出主阀芯和复位弹簧（4）主要零件分析调压弹簧：弹性刚度比较大，起调压作用复位弹簧：弹性刚度比较小，起主阀复位作用主阀芯：为滑阀，内有径向孔和轴向孔，用来把出口压力油引入主阀测压面，阻尼孔用来是主阀芯上下两端形成压差（5）职能符号实验二顺序动作回路实验1.实验目的（1）了解顺序动作回路的构成和特点。

最新液压传动实验报告.
在本次实验中，我们对液压传动系统的性能进行了全面的测试和分析。

实验的主要目的是验证液压传动在不同工况下的效率、稳定性以及响
应速度。

实验设备包括一个闭环液压系统，由液压泵、阀门、执行元件（液压缸）、传感器和控制器组成。

实验过程中，我们首先对系统进行了预热，确保液压油温度稳定在预定范围内，以消除温度对实验结果的潜
在影响。

在效率测试方面，我们通过改变液压泵的流量和压力，记录了系统在
不同负载下的输出功率和能耗。

数据显示，在中等负载下，系统达到
了最高的能量转换效率。

我们还观察到，在高负载或低负载极端条件下，效率有所下降。

稳定性测试主要通过突然改变负载和流量来评估系统对干扰的抵抗能力。

实验结果表明，液压系统能够在短时间内适应这些变化，且在大
部分情况下能够快速恢复到稳定状态。

响应速度测试是通过测量系统从一个稳态转换到另一个稳态所需的时
间来完成的。

我们发现，系统的响应速度受到液压缸尺寸、油液粘度
和控制器设定的影响。

通过优化这些参数，可以显著提高系统的动态
响应。

最后，我们还对液压系统的故障诊断和维护进行了研究。

通过分析液
压油的污染程度、系统的压力和温度监测数据，我们能够预测潜在的
故障并及时进行维护，从而延长系统的使用寿命。

综上所述，本次实验报告提供了液压传动系统在不同工况下的性能数据，为液压系统的优化设计和维护提供了科学依据。

未来的工作将集中在进一步降低能耗、提高系统稳定性和响应速度上。

桂林电子科技大学信息科技学院液压与气压传动实验报告专业：班级：学号：姓名：成绩：2016年月实验 1：工程机械仿真操作一、实验目的通过对工程机械操作，熟悉其控制方式、掌握工作原理及其性能；仔细分析工程机械的工作流程，能够绘制其液压控制系统图，并写出其进出油路。

二、实验仪器三台工程仿真设备：转载机、挖掘机和集装箱升降机三、实验报告及思考题1）给操作的仿真工程机械拍照（能清晰明了的表达实现每一个系统动作用到的液压元件）；2）分析系统动作实现有哪些元件组成，并绘制液压回路系统图（配合文字进行说明）？3）写出每一个系统动作的进出油路。

实验2：液压元件结构、工作原理及其拆装一、实验目的熟悉和掌握液压系统中动力类元件（液压泵）、执行类元件（液压缸）以及控制类元件的结构、工作原理及其性能；能够完成液压系统三类元件的拆卸与装配，掌握所拆装液压元件的结构、特点以及工作原理。

二、实验仪器液压动力元件、液压执行元件、液压控制元件、内六角扳手、改锥、螺丝刀、尖嘴钳子、铜锤等。

三、实验报告及思考题1）常用的液压泵有那几类？2）常用的液压缸有那几类？3）常用的液压控制类有哪几类？4）测绘指导教师指定的液压元件，并绘制每个零件的三维图，并将零件装配成液压元件，用爆炸图表示液压元件的装配顺序（录制装配过程视频可加分）。

实验 3：液压传动基本回路及其应用一、实验目的了解液压系统基本回路（调压回路、调速回路、换向回路、多缸动作回路）的工作原理及其组成；根据给定的液压系统图，能够在液压实验台上实现液压系统图中规定的动作。

二、实验仪器与设备液压传动实验台、溢流阀一个、换向阀若干、节流阀若干、液压缸若干、三通接头若干、油管若干、单向阀若干。

三、实验报告及思考题1）在液压实验台上实现给定的液压系统图中规定动作，老师验收合格后，对实验台上实物图拍照。

2）绘制给定的液压系统图，并写出实现每一个动作的进油路、出油路。

3）思考实现其液压功能的其他方案（至少提出一种，越多越好）。

液压传动实验报告 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】液压传动实验报告实验课程：液压传动学生姓名：学号：专业班级：实验一液压泵拆装一、实验目的液压元件是液压系统的重要组成部分，通过对液压泵的拆装可加深对泵结构及工作原理的了解。

并能对液压泵的加工及装配工艺有一个初步的认识。

二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件，观察及了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按一定的步骤装配各类液压泵。

四、思考题实验报告作业1．齿轮泵为什么不能输出高压油首先要明白一个原理：压力取决于负载，再次判断你的系统:1.系统空负载2.溢流阀卡死而不能加载3.泵内泄过大，建立不起压力。

齿轮泵由于泄露较大（主要是齿轮泵端面密封长度变短，端面泄露约占齿轮总泄露的75%-80%）同时因存在径向不平衡力，所以一般齿轮泵压力不易提高。

2．叶片泵与齿轮泵相比，有何特点叶片泵本身的缺点就是吸油不良好，没有齿轮泵吸油性好。

但是叶片泵压力要比齿轮泵要高，还有比齿轮泵输出的油液平稳，脉动小。

叶片泵对油的要求也要比齿轮泵要高，一般进口的泵都是用机油的。

齿轮泵、叶片泵、最大的区别是结构特点不一样。

齿轮泵的优点结构简单，维护方便，使用寿命长，相对于其余两种泵抗污染能力强。

叶片泵的优点结构紧凑，运动平稳，流量均匀，噪音小。

齿轮泵一般应用于工作条件较恶劣的工程机械、矿山机械、起重运输机械、建筑机械、石油机械、农业机械以及其它压力加工设备中。

叶片泵一本应用于机床设备比较广泛。

实验二液压阀拆装一、实验目的液压元件是液压系统的重要组成部分，通过对液压阀的拆装可加深对阀结构及工作原理的了解。

并能对液压阀的加工及装配工艺有一个初步的认识。

二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件，观察及了解各零件在液压阀中的作用，了解各种液压阀的工作原理，按一定的步骤装配各类液压阀。

河南工业大学液压与气压传动实验指导书目录实验一液阻特性实验········错误!未指定书签。

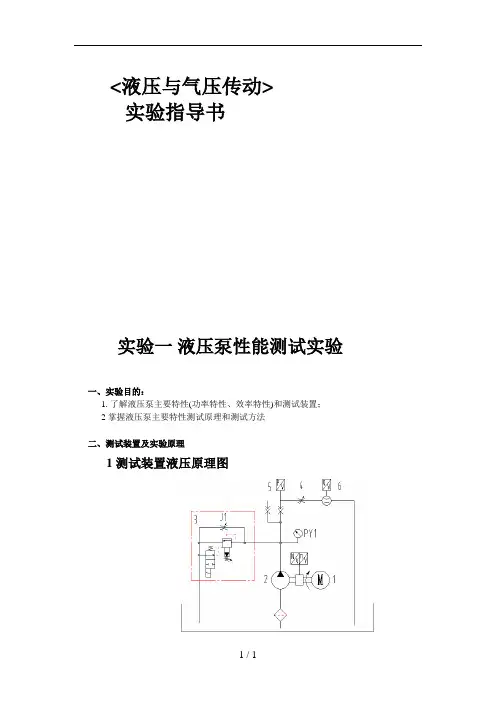

实验二液压泵性能测试实验·····错误!未指定书签。

实验三溢流阀静态特性实验·····错误!未指定书签。

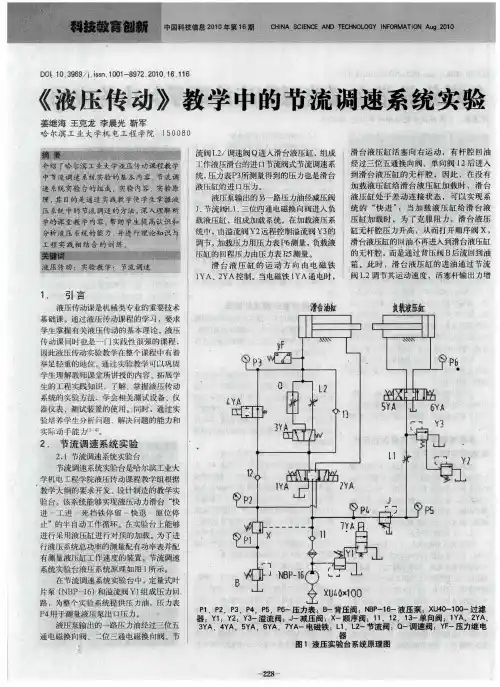

实验四节流调速回路性能测试实验··错误!未指定书签。

实验五气动程序控制回路设计与调试·错误!未指定书签。

实验一液阻特性实验（必修，综合性）一、实验目的1、通过对标准型小孔液流阻力的实验，定量地研究孔口的流量—压力特性，计算出与液阻特性有关的指数ϕ，从而对孔口的液阻特性有比较深入的理解；2、通过测量油液流过标准型细长孔的压力损失，深入了解小孔的节流作用，并分析在实验条件下的压力损失数值的大小，从而建立一种定量的概念；3、掌握测试液阻特性的原理及方法。

二、实验内容及方案液压传动的主要理论基础是流体力学。

油液在系统中流动时，因摩擦和各种不同形式的液流阻力，将引起压力损失，它关系到确定系统的供油压力、允许流速、组件、辅助装置和管道的布局等，对提高效率和避免温升过高有着重要的意义。

另一方面，在液压传动中常会遇到油液流经小孔和缝隙的情况，而它们的流量计算公式是建立节流调速和伺服系统等工作原理的基础，同时也是对液压组件和相对运动表面进行泄漏估算和分析的基础。

本实验装置可完成细长孔(Φ1.2mm ，l =6mm )的压力-流量特性实验。

在液压系统中，油液流经液阻时，流量Q 与压力损失P ∆的关系可以用通用表达式表示为：ϕp KA Q T ∆=（1.1）K ——节流系数；T A ——节流口通流面积；p ∆——节流口前后压差；ϕ——与液阻特性有关的指数。

令T KA R=1,则 ϕp RQ ∆=1 （1.2）式中，R ——液阻；与孔口尺寸、几何形状、油液性质和流态有关，在几何尺寸、油液性质、流态不变时，视为定值。

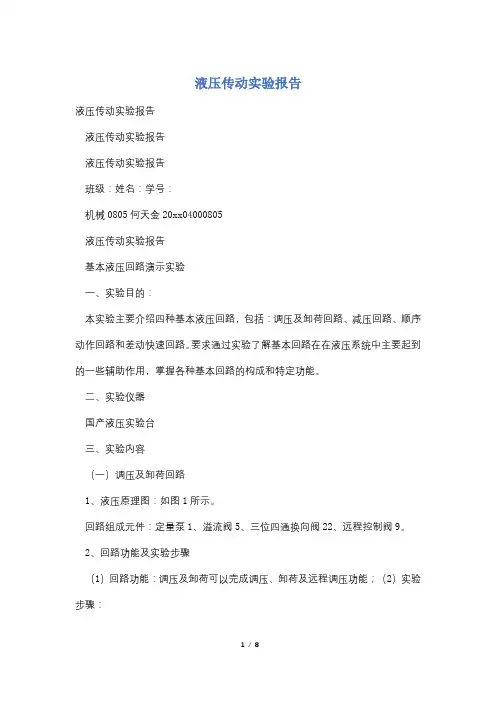

液压传动实验报告液压传动实验报告液压传动实验报告液压传动实验报告班级：姓名：学号：机械0805何天金20xx04000805液压传动实验报告基本液压回路演示实验一、实验目的：本实验主要介绍四种基本液压回路，包括：调压及卸荷回路、减压回路、顺序动作回路和差动快速回路。

要求通过实验了解基本回路在在液压系统中主要起到的一些辅助作用，掌握各种基本回路的构成和特定功能。

二、实验仪器国产液压实验台三、实验内容（一）调压及卸荷回路1、液压原理图：如图1所示。

回路组成元件：定量泵1、溢流阀5、三位四通换向阀22、远程控制阀9。

2、回路功能及实验步骤（1）回路功能：调压及卸荷可以完成调压、卸荷及远程调压功能；（2）实验步骤：①回路采用带远程控制器Y1型溢流阀，用以完成调整系统压力（泵出口压力）的作用，在系统压力大于调压压力时，溢流阀可起到卸荷保护作用。

②当换向阀22的1ZT通电时，溢流阀5的远程控制接通远程控制阀9后，系统压力P1可由远程控制阀9调节；③换向阀22在中位时，1ZT、2ZT都断电，溢流阀5控制P1压力；④切换转换开关后，2ZT通电，控制油口接油箱，溢流阀5动作，泵在零压下卸荷。

3、实验目的及要点问题（1）实验目的：了解调压、远程控制、卸荷回路的组成及各元件在系统中的作用，在实验中观察调压及卸荷回路如何实现调压、远程调压和卸荷功能。

（2）要点问题：①当远程控制口接通调压阀9时，系统的最大压力取决于哪个阀？取决于调压阀91 液压传动实验报告阀9的调节范围为什么小于阀5的调定压力？只有这样才能使系统的调定压力由调压阀9决定②当远程控制阀接通时，油液如何回到油箱？油液通过调压阀9流回油箱卸荷时又是什么情况？卸荷时2ZT得电，油液通过右位直接流回油箱③这路调压回路有什么优点？可以通过调压阀9远程控制（二）调压回路1、液压原理图：如图2所示。

回路组成元件包括：定量泵1、溢流阀3、单向阀6、单向阀13、三位四通换向阀20、三位四通换向阀21、节流阀10、减压阀12、开停阀16、顺序阀14、液压缸27。

实验二基本换向阀换向回路一、实验目的：1.熟悉换向阀典型的工作原理及职能符号；2.了解换向阀的工业应用领域；3. 通过该实验，可利用不同类型的换向阀设计类似的换向回路；4.了解电气元器件工作方式和应用；5.了解接PLC控制继电器互锁的应用和工作原理。

二、实验器材：1.实验台 1台2.三位四通电磁换向阀 1只3.液压缸 1只4.直动式溢流阀 1只5.油管若干6.压力表（量程：10MPa） 1只7.油泵 1只8.导线若干三、实验原理和实验原理图：安装运行一个液压换向回路，查看缸的运动状态。

如“O”型的三位四通电磁换向阀，三位四通电磁换向阀YA1得电，液压缸伸出：三位四通电磁换向阀YA2得电，液压缸缩回：1溢流阀 2 三位四通电磁换向阀 3 液压缸四、实验步骤：1.按照电路图进行接线：1)确认DC24V直流电源单元和PLC控制器单元开关处于关闭状态；2）将+24V电压接入电信号开关单元的SB1常开接口，将SB1的C1接口与PLC输入点I0.0相连，将PLC的IM接口与直流电源单元0V相连，此时形成第一个继电器输入回路；3）将+24V电压接入电信号开关单元的SB2常开接口，将SB2的C1接口与PLC输入点I0.1相连，此时形成第二个继电器输入回路；4）将+24V电压接入电信号开关单元的SB3常开接口，将SB3的C1接口与PLC输入点I0.2相连，此时形成第三个继电器输入回路；5）将PLC的L接口与电源单元的+24V相连，控制点Q0.0与三位四通电磁阀YA1端的红色输入接口相连，黑色输出接口与直流单元的0V相连，此时组成电磁阀控制的液压缸伸出回路。

6）将控制点Q0.1与三位四通电磁阀YA2端的红色输入接口相连，黑色输出接口与直流单元的0V相连，此时组成电磁阀控制的液压缸缩回回路，此时：按钮SB1闭合，三位四通电磁换向阀YA1得电换向，液压缸伸出；按钮SB2闭合，三位四通电磁换向阀YA2得电换向，液压缸缩回；按钮SB3闭合，三位四通电磁换向阀断电，液压缸停止。
