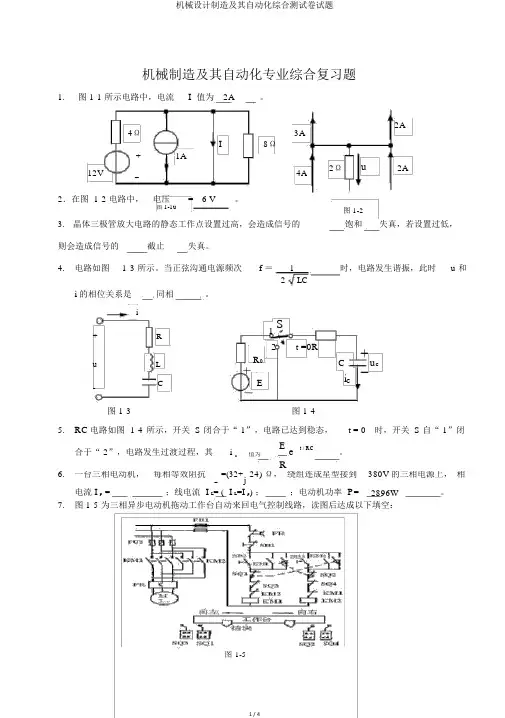

机械制造及其自动化专业综合复习题1. 图 1-1 所示电路中，电流I 值为2A 。

4Ω-3A2AI 8Ω+ 1A2Ωu -2A 12V - 4A2．在图 1-2 电路中，电压= 6 V 。

图 1-1u 图 1-23. 晶体三极管放大电路的静态工作点设置过高，会造成信号的饱和失真，若设置过低，则会造成信号的截止失真。

4. 电路如图1-3 所示。

当正弦沟通电源频次 f ＝ 1 时，电路发生谐振，此时u 和2 LCi 的相位关系是同相。

i+ R 1St =0R 2u LR0 C u c- CE i c图 1-3 图 1-45. RC电路如图1-4 所示，开关 S 闭合于“ 1”，电路已达到稳态，t = 0 时，开关 S 自“ 1”闭合于“ 2”，电路发生过渡过程，其iE e t / RC。

c值为Rj6. 一台三相电动机，每相等效阻抗=(32+ 24) Ω，绕组连成星型接到380V 的三相电源上，相Z电流 I p= ；线电流 I L= ( I L=I p)；；电动机功率 P= 2896W 。

7.图 1-5 为三相异步电动机拖动工作台自动来回电气控制线路，读图后达成以下填空：图1-5（ 1）接触器 KM1的主触头闭合时，电动机正转，工作台向左挪动；KM2 主触头闭合时，工作台向右挪动。

（ 2） FR是热继电器，用作主电路的电动机过载保护。

（ 3）控制线路中的KM1常开协助触头起自锁作用，常闭触头起互锁作用。

一、计算题电路如图 2-1 所示。

已知1 ＝12 V、 2 ＝ 9 V、 1 ＝ 3Ω、 2 ＝7Ω、R ＝ 9Ω，计算支路电流I 。

E E R R1. 计算 U0I+R1 2E图 2-1 + - RE1 R2I ' 12 9 A -0.33 70＝12－×3＝(4 分 )U2. 计算R0 0RR I R ＝ R 计算 I +0 1I 11.1 1 A (2 分 ) U0-2.1 92. 试剖析图 2-2 电路，说明电路是什么种类的反应电路假定集成运算放大器为理想运放，请写出电路的电压放大倍数A uf 的表达式。

考研机械设计试题库及答案# 考研机械设计试题库及答案## 一、选择题1. 在机械设计中，以下哪个因素不是影响材料疲劳寿命的主要因素？A. 材料的强度B. 材料的韧性C. 应力集中D. 工作温度答案：D2. 机械设计中，设计一个齿轮传动系统时，需要考虑以下哪个因素？A. 齿轮材料B. 齿轮的模数C. 齿轮的齿数D. 所有以上因素答案：D## 二、简答题1. 简述机械设计中应力集中的概念及其对结构设计的影响。

应力集中是指在结构的局部区域，由于几何形状、材料不连续性或其他因素，使得应力值远大于平均应力的现象。

应力集中会导致材料的局部应力超过其屈服强度或疲劳强度，从而引发材料的早期失效。

在机械设计中，应通过优化结构设计，如避免尖锐的转角和突变的截面，使用圆滑过渡等措施，来降低应力集中，提高结构的承载能力和耐久性。

2. 描述机械设计中轴承的选择原则。

轴承的选择应基于以下原则：- 承载能力：选择能够承受预期载荷的轴承类型。

- 转速：根据设计要求的转速选择合适的轴承，以确保其在高速或低速下都能正常工作。

- 摩擦和磨损：选择低摩擦系数和高耐磨性的轴承材料。

- 维护：选择易于维护和更换的轴承类型。

- 环境因素：考虑轴承将工作在何种环境条件下，如温度、湿度、腐蚀性等。

## 三、计算题1. 已知一个轴的直径为50mm，材料为45号钢，其许用应力为120MPa。

若该轴在最大载荷下受到的扭矩为1000Nm，计算该轴的安全性。

首先，计算轴的极惯性矩（J）：\[ J = \frac{\pi d^4}{64} \]其中 \( d \) 是轴的直径。

然后，计算轴的最大剪应力（τ）：\[ \tau = \frac{T \cdot d}{2 \cdot J} \]其中 \( T \) 是扭矩。

将数值代入计算，得到：\[ J = \frac{\pi \cdot (50 \times 10^{-3})^4}{64} \]\[ \tau = \frac{1000 \cdot 50 \times 10^{-3}}{2 \cdot J} \] 计算结果后，将 \( \tau \) 与许用应力比较，判断轴的安全性。

机械考研专业试题及答案一、单项选择题（每题2分，共20分）1. 机械设计中，对轴承寿命影响最大的因素是（）。

A. 轴承材料B. 轴承润滑C. 轴承安装精度D. 轴承工作温度答案：B2. 在机械加工中，切削速度对切削力的影响是（）。

A. 正比B. 反比C. 无关D. 先增大后减小答案：A3. 下列哪种材料不属于金属材料（）。

A. 钢B. 铜C. 陶瓷D. 铝答案：C4. 机械系统中，用于减少振动的元件是（）。

A. 弹簧B. 阻尼器C. 齿轮D. 轴承答案：B5. 机械制图中，表示孔的直径为20mm的符号是（）。

A. ⌀20B. Φ20C. 20D. 20mm答案：B6. 液压系统中，用于控制油液流动方向的元件是（）。

A. 泵B. 阀C. 缸D. 油箱答案：B7. 机械传动中，能够实现远距离传动的装置是（）。

A. 齿轮B. 链条C. 皮带D. 联轴器答案：C8. 机械加工中，用于提高加工精度的刀具是（）。

A. 粗加工刀具B. 精加工刀具C. 标准刀具D. 非标刀具答案：B9. 机械设计中，用于计算零件强度的公式是（）。

A. 材料力学公式B. 热力学公式C. 流体力学公式D. 动力学公式答案：A10. 机械系统中，用于储存能量的元件是（）。

A. 弹簧B. 齿轮C. 轴承D. 联轴器答案：A二、多项选择题（每题3分，共15分）1. 机械设计中，影响齿轮寿命的因素包括（）。

A. 齿轮材料B. 齿轮润滑C. 齿轮精度D. 齿轮安装精度E. 齿轮工作温度答案：A, B, C, D, E2. 机械加工中，常用的加工方法包括（）。

A. 车削B. 铣削C. 钻孔D. 磨削E. 焊接答案：A, B, C, D3. 机械系统中，常见的传动方式有（）。

A. 齿轮传动B. 链条传动C. 皮带传动D. 液压传动E. 气动传动答案：A, B, C, D, E4. 机械制图中，常用的尺寸标注方法包括（）。

A. 水平标注B. 垂直标注C. 角度标注D. 直径标注E. 半径标注答案：A, B, C, D, E5. 机械设计中，常用的强度计算方法包括（）。

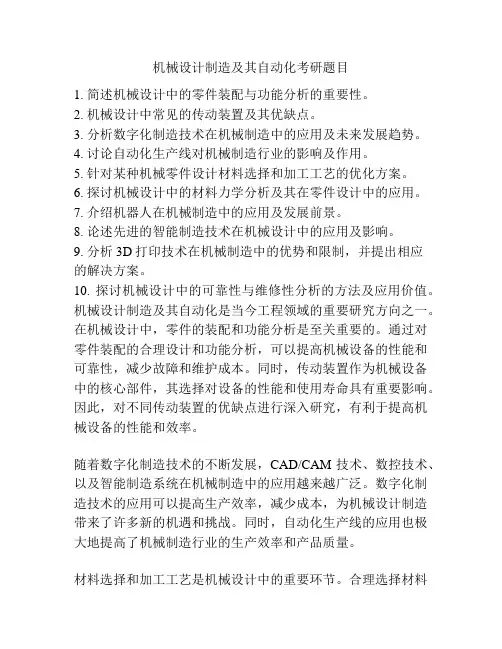

机械设计制造及其自动化考研题目1. 简述机械设计中的零件装配与功能分析的重要性。

2. 机械设计中常见的传动装置及其优缺点。

3. 分析数字化制造技术在机械制造中的应用及未来发展趋势。

4. 讨论自动化生产线对机械制造行业的影响及作用。

5. 针对某种机械零件设计材料选择和加工工艺的优化方案。

6. 探讨机械设计中的材料力学分析及其在零件设计中的应用。

7. 介绍机器人在机械制造中的应用及发展前景。

8. 论述先进的智能制造技术在机械设计中的应用及影响。

9. 分析3D打印技术在机械制造中的优势和限制，并提出相应的解决方案。

10. 探讨机械设计中的可靠性与维修性分析的方法及应用价值。

机械设计制造及其自动化是当今工程领域的重要研究方向之一。

在机械设计中，零件的装配和功能分析是至关重要的。

通过对零件装配的合理设计和功能分析，可以提高机械设备的性能和可靠性，减少故障和维护成本。

同时，传动装置作为机械设备中的核心部件，其选择对设备的性能和使用寿命具有重要影响。

因此，对不同传动装置的优缺点进行深入研究，有利于提高机械设备的性能和效率。

随着数字化制造技术的不断发展，CAD/CAM技术、数控技术、以及智能制造系统在机械制造中的应用越来越广泛。

数字化制造技术的应用可以提高生产效率，减少成本，为机械设计制造带来了许多新的机遇和挑战。

同时，自动化生产线的应用也极大地提高了机械制造行业的生产效率和产品质量。

材料选择和加工工艺是机械设计中的重要环节。

合理选择材料和优化加工工艺可以大大提高零件的性能和使用寿命。

而材料力学分析的应用则可以帮助工程师更好地理解和控制设计中的应力、变形等因素，从而提高零件的设计质量。

智能制造技术和机器人在机械制造中的应用也是当前研究的热点。

通过智能制造技术和机器人的应用，可以实现机械制造过程的自动化和智能化，提高生产效率和产品质量。

而3D打印技术的应用也为一些复杂零件的制造带来了新的可能性。

总之，机械设计制造及其自动化的研究对于提高工程设备的性能和效率具有重要意义。

机械设计考研试题及答案一、选择题（每题2分，共10分）1. 在机械设计中，通常所说的“强度”是指零件的：A. 硬度B. 刚度C. 耐久性D. 抗断裂能力答案：D2. 下列哪项不是滚动轴承的特点？A. 摩擦系数小B. 起动阻力大C. 磨损小D. 效率高答案：B3. 机械传动系统中，传动比是指：A. 转速之比B. 扭矩之比C. 功率之比D. 位移之比答案：A4. 材料的屈服强度是指：A. 材料开始发生塑性变形的应力B. 材料发生断裂的应力C. 材料弹性极限D. 材料硬化开始的应力答案：A5. 在齿轮传动中，齿形系数是用来描述：A. 齿轮的几何形状B. 齿轮的承载能力C. 齿轮的传动效率D. 齿轮的安装精度答案：A二、简答题（每题5分，共20分）1. 简述机械设计中静力学平衡条件的应用。

答案：在机械设计中，静力学平衡条件主要用于分析和计算结构在静止状态下的受力情况，确保结构的稳定性和安全性。

通过平衡条件，可以确定作用在机械零件上的力和力矩，从而设计出能够承受预期负载的机械系统。

2. 说明滑动轴承的工作原理及其优缺点。

答案：滑动轴承的工作原理是通过轴承与轴之间的直接接触来支撑轴的旋转。

优点包括结构简单、维护方便、成本较低；缺点则是在高速或重载下容易发热，需要良好的润滑，且寿命相对较短。

3. 何为接触应力？它在机械设计中有何重要性？答案：接触应力是指两个接触表面之间的压力。

在机械设计中，接触应力的计算对于评估零件的承载能力和预测疲劳寿命至关重要，尤其是在轴承、齿轮等承受循环载荷的零件设计中。

4. 描述齿轮传动的效率损失原因。

答案：齿轮传动的效率损失主要原因包括啮合过程中的滑动摩擦、齿轮材料的弹性变形、轴承和润滑系统的能量消耗等。

这些因素都会导致能量的损失，从而降低传动效率。

三、计算题（每题10分，共20分）1. 某机械系统中，一个齿轮的分度圆直径为200mm，齿数为50，求该齿轮的模数。

答案：模数 m = 分度圆直径 d / 齿数 zm = 200mm / 50 = 4mm2. 一个受拉杆的横截面积为500mm²，材料的屈服强度为300MPa，求该杆能承受的最大拉力。

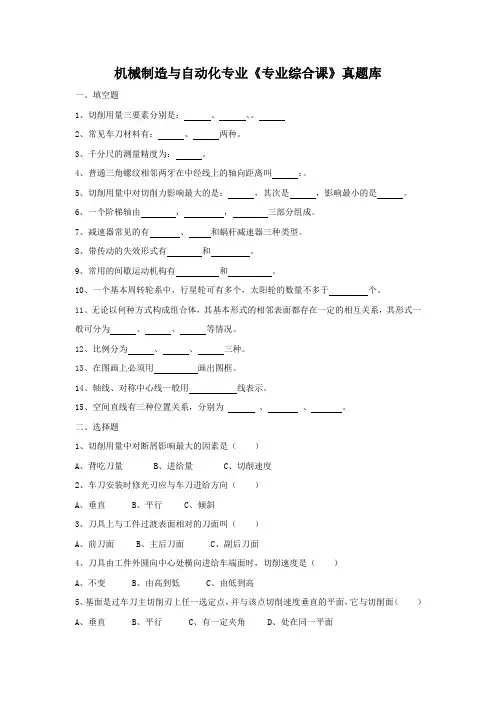

机械制造与自动化专业《专业综合课》真题库一、填空题1、切削用量三要素分别是：、、。

2、常见车刀材料有：、两种。

3、千分尺的测量精度为：。

4、普通三角螺纹相邻两牙在中经线上的轴向距离叫：。

5、切削用量中对切削力影响最大的是：，其次是，影响最小的是。

6、一个阶梯轴由，，三部分组成。

7、减速器常见的有、和蜗杆减速器三种类型。

8、带传动的失效形式有和。

9、常用的间歇运动机构有和。

10、一个基本周转轮系中，行星轮可有多个，太阳轮的数量不多于个。

11、无论以何种方式构成组合体，其基本形式的相邻表面都存在一定的相互关系，其形式一般可分为、、等情况。

12、比例分为、、三种。

13、在图画上必须用画出图框。

14、轴线、对称中心线一般用线表示。

15、空间直线有三种位置关系，分别为、、。

二、选择题1、切削用量中对断屑影响最大的因素是（）A、背吃刀量B、进给量C、切削速度2、车刀安装时修光刃应与车刀进给方向（）A、垂直B、平行C、倾斜3、刀具上与工件过渡表面相对的刀面叫（）A、前刀面B、主后刀面C、副后刀面4、刀具由工件外圆向中心处横向进给车端面时，切削速度是（）A、不变B、由高到低C、由低到高5、基面是过车刀主切削刃上任一选定点，并与该点切削速度垂直的平面，它与切削面（）A、垂直B、平行C、有一定夹角D、处在同一平面6、一般二级齿轮减速器的中间轴是（）。

A．传动轴；B．固定心轴；C．转动心轴；D．转轴。

7、定位滚动轴承的轴肩高度应（）滚动轴承内圈厚度，以便于拆卸轴承。

A．大于；B．小于；C．大于或等于；D．等于。

8、角接触轴承承受轴向载荷的能力，随接触角α的增大而（）。

A．增大；B.减小；C．不变；D．不定。

9、在螺纹联接中，按防松原理，采用双螺母属于( )。

A．摩擦防松;B．机械防松;C．破坏螺旋副的关系防松;D．增大预紧力防松。

10、矩形花键联接通常采用( )定心。

A．小径；B．大径；C．侧边；D．齿廓。

11．不可见轮廓线用( )表示。

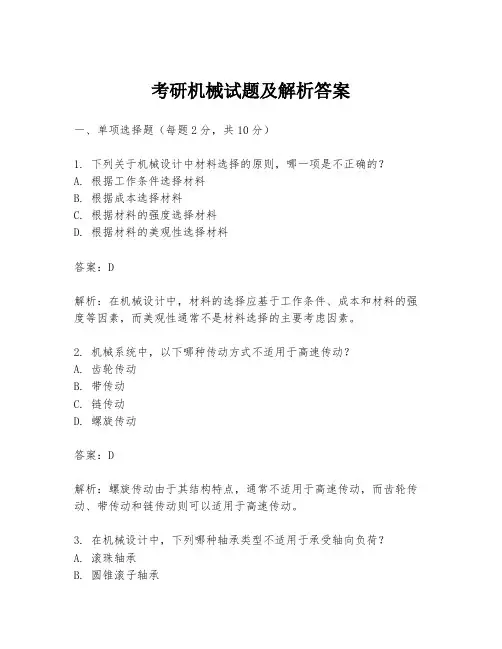

考研机械试题及解析答案一、单项选择题（每题2分，共10分）1. 下列关于机械设计中材料选择的原则，哪一项是不正确的？A. 根据工作条件选择材料B. 根据成本选择材料C. 根据材料的强度选择材料D. 根据材料的美观性选择材料答案：D解析：在机械设计中，材料的选择应基于工作条件、成本和材料的强度等因素，而美观性通常不是材料选择的主要考虑因素。

2. 机械系统中，以下哪种传动方式不适用于高速传动？A. 齿轮传动B. 带传动C. 链传动D. 螺旋传动答案：D解析：螺旋传动由于其结构特点，通常不适用于高速传动，而齿轮传动、带传动和链传动则可以适用于高速传动。

3. 在机械设计中，下列哪种轴承类型不适用于承受轴向负荷？A. 滚珠轴承B. 圆锥滚子轴承C. 深沟球轴承D. 推力球轴承答案：C解析：深沟球轴承主要用于承受径向负荷，而推力球轴承和圆锥滚子轴承则可以承受轴向负荷。

4. 机械加工中，以下哪种加工方法适用于加工硬度较高的材料？A. 车削B. 铣削C. 磨削D. 钻削答案：C解析：磨削是一种精密加工方法，适用于加工硬度较高的材料，而车削、铣削和钻削则不适用于硬度较高的材料。

5. 在机械设计中，下列哪种方法可以提高零件的疲劳强度？A. 增加零件的尺寸B. 减少零件的表面粗糙度C. 增加零件的材料硬度D. 增加零件的应力集中区域答案：B解析：减少零件的表面粗糙度可以减少应力集中，从而提高零件的疲劳强度。

二、多项选择题（每题3分，共15分）1. 在机械设计中，下列哪些因素会影响零件的疲劳寿命？A. 材料的疲劳强度B. 零件的尺寸C. 零件的表面处理D. 零件的工作温度答案：A, C, D解析：材料的疲劳强度、零件的表面处理和零件的工作温度都会影响零件的疲劳寿命，而零件的尺寸通常不会直接影响疲劳寿命。

2. 机械传动中，以下哪些传动方式具有自锁功能？A. 齿轮传动B. 带传动C. 链传动D. 蜗杆传动答案：D解析：蜗杆传动具有自锁功能，而齿轮传动、带传动和链传动则不具备自锁功能。

机械制造及其自动化专业综合复习题1. 图1-1所示电路中，电流I 值为 2A 。

23. 饱和 失真，若设置过低，则会造成信号的 截至 失真。

4. 电路如图1-3所示。

当正弦交流电源频率f ＝此时u 和i 的相位关系是 同相 。

图1-3 图1-45. RC 电路如图1-4所示，开关S 闭合于“1”，电路已达到稳态，t = 0时，开关S 自“1”闭合于“2”，电路发生过渡过程，其i c 值为 /t RC E e R--。

6. 一台三相电动机，每相等效阻抗Z =(32+j 24)Ω， 绕组连成星型接到380V 的三相电源上，相电流I p = 5.5A ；线电流I L = 5.5A(I L =I p )； ；电动机功率P = 2896W 。

7. 图1-5为三相异步电动机拖动工作台自动往返电气控制线路，读图后完成下列填空：（1的主触头闭合时，电动机正转，工作台向左移动； KM2 主（2电动机过载 保护。

（3 一、 图1-2电路如图2-1所示。

已知E 1 ＝12 V 、E 2 ＝9 V 、R 1 ＝3Ω、R 2 ＝7Ω、R ＝9Ω，计算支路电流 I 。

1. 计算U 0'1290.337I -==+ AU 0＝12－0.3×3＝11.1V (4分)2. 计算R 0R 0＝R 1 // R 2＝2.1Ω (4分) 3. 计算I11.112.19I ==+ A (2分) 2. 试分析图2-2电路，说明电路是什么类型的反馈电路？假设集成运算放大器为理想运放，请写出电路的电压放大倍数A u f 的表达式 。

2. （1）电路为电压并联负反馈（4分）（2）A u f = U o /U i = -R 3/R 2 （6分）1. 要选择；装配时 不需修配或调整；装配后 可以满足使用要求 。

2. 在铜合金中，铜和锌的合金称为黄铜，而铜和锡的合金称为青铜__。

3．切削三要素 切削速度 、 切削深度 和进给量。

机械设计制造及其自动化考试试题This model paper was revised by the Standardization Office on December 10, 2020机械设计制造及其自动化考试试题一，单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图所示的齿轮—凸轮轴系中，轴4称为( A )A.零件B.机构C.构件D.部件2.铰链四杆机构的死点位置发生在( A )A.从动件与连杆共线位置 B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置3.当轴的转速较低，且只承受较大的径向载荷时，宜选用( C )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承4.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( B )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆5.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分6.普通圆柱蜗杆传动的正确啮合条件是( B )=m a2, αt1=αa2,γ=β =m t2, αa1=αt2,γ=β=m a2, αt1=αa2,γ=-β =m a2, αa1=αt2,γ=-β（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）7.带传动的主要失效形式是带的( A )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀8.一传动系统中，电动机经V带副带动Ⅰ轴，Ⅰ轴通过一对双联滑移齿轮副传至Ⅱ轴，Ⅱ轴与Ⅲ轴之间为三联滑移齿轮副传动，问Ⅲ轴可以获得几种不同的转速：( A )种种种种9.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( C )A.工作齿宽bB.模数mC.齿数zD.压力角10.渐开线齿轮的齿廓曲线形状取决于( D )A.分度圆B.齿顶圆C.齿根圆D.基圆二，填空题（本大题共10小题，每空1分，共20分）1.对于动不平衡的回转件，需加平衡质量的最少数目为________。
