第二章 静载试验-1

桩基检测试验（静载）⽅案桩基检测试验⽅案桩基检测试验⽅案⼀、⼯程概况：本⼯程的桩基测试内容包括单桩竖向抗压静载测试、单桩竖向抗拔静载测试、低应变动测、⾼应变动测、声波透射法及桩⾝桩底位移检测、桩⾝轴⼒、桩侧侧摩阻⼒检测等：⼆、检测⽅案编制说明：1、检测数量、⽅法：《中国2010上海世博会公共活动中⼼⼯程》及本⼯程的桩基施⼯说明、桩位平⾯图及抗压桩抗拔桩详图。

《建筑基桩检测技术规范》（JGJ106-2003）《地基基础设计规范》（ DGJ08-11-1999 ）三、现场要求：（1）⼀般要求：现场场地平整，道路通畅，便于吊、卡车进出场及起吊设备；提供220V和380V交流电⽤以照明和设备⽤电。

临时⽤房⼀间（2）试桩期间，试桩静载设备2倍桩长范围内不得有重型机械或将产⽣振动设备的作业，确保检测数据的正确和检测⼯作的正常进⾏。

（3）低应变检测前须将每⼯程桩全部开挖且将桩顶处理后进⾏。

（4）⼯程桩⾼应变检测应将需检测的试桩按本⽅案的要求进⾏加固处理。

四、检测时间：抗压静载检测速度为4天/ 组（包括设备安装及检测）；抗拔检测检测速度为2天 /组（包括设备安装及检测）低应变动测、⾼应变动测、成孔检测、声波透射检测待测试条件具备。

检测时间由委托单位提前⼀天通知。

⼀般在⼀天即可完成现场检测⼯作。

桩⾝、桩底位移检测及桩⾝轴⼒、测摩阻⼒检测在静载试验进⾏时同时检测。

五、测试成果及期限1、静载确定实测单桩竖向抗压（拔）极限承载⼒。

提供单桩竖向抗压（拔）静载荷试验的Q—s曲线和s—lgt曲线以及成果汇总表。

2、低应变所测桩桩⾝完整性曲线和判断及缺陷描述。

3、试成孔检测提供连续12⼩时的孔径、、孔深、垂直度、及沉渣厚度的检测数据以判定孔壁稳定性能，评价施⼯机械和⼯艺是否满⾜灌注桩成桩的质量要求。

4、成孔检测提供孔径、、孔深、垂直度、及沉渣厚度的检测数据。

5、⾼应变检测提供抗压桩的实测承载⼒及桩⾝完整性。

6、声波透射法检测提供桩⾝完整性并判定桩⾝缺陷程度并确定其位置。

静载试验
静载试验是一种常用的工程实验方法，用于评估结构在受静态荷载作用时的性
能和稳定性。

在静载试验中，结构件或构件受到静载作用，通过监测应变、位移等参数来分析结构的承载能力和变形特性。

试验目的
静载试验的主要目的是评估结构在具体静载下的性能，以确定其承载能力、刚
度和变形特性。

通过试验可以验证理论计算和设计方法的合理性，并为结构的实际使用提供重要参考依据。

试验方案
1. 试验准备
在进行静载试验之前，需要准备试验材料、试验设备和仪器。

确保试验设备和
仪器的准确性和稳定性，以保证试验结果的可靠性。

2. 试验过程
根据设计要求施加静态荷载到结构上，并记录结构的应变、位移等参数。

在整
个试验过程中需及时监测和记录数据，以便后续分析和评估。

3. 数据分析
通过对试验数据的分析，可以得出结构的承载能力、刚度和变形特性等参数。

结合试验结果和理论计算进行比较，评估结构的实际性能。

试验应用
静载试验广泛应用于建筑结构、桥梁、地基基础等工程领域，用于评估和验证
结构的设计方案。

通过静载试验可以准确评估结构的实际承载能力，为工程设计和施工提供重要参考。

结语
静载试验作为一种常用的实验方法，对于评估结构性能和稳定性具有重要意义。

通过系统的试验方案和数据分析，可以准确评估结构的承载能力，为工程设计和施工提供可靠支持。

静载试验方法【1】
（1）加荷方式采用慢速维持荷载法；（2）加荷采用分级等量进行，每级加载增量为桩基承载力极限值的1/10，首级可加1/5；（3）测读桩顶沉降量的间隔时间：每级荷载施加后按第5、15、30、45、60min测读桩顶沉降量，以后每隔30min测读一次；（4）沉降相对稳定标准：每一小时内的桩顶沉降量不超过0.1mm，并连续出现两次（从分级荷载施加后第30min开始，按1.5h连续三次每30min的沉降观测值计算）；（5）加荷终止条件：当出现下列情况之一时即可终止加荷：a.某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的5倍，且桩顶总沉降量超过40mm；b.某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的2倍，且经24h尚未达到相对稳定标准；c.加载量已达承载力极限值；d.锚桩上拔量已达到允许值；e.Q～s曲线呈缓变型时，可加载至桩顶总沉降量大于60mm～80mm。

（6）卸荷：每级卸载量为加载量的2倍，每级卸荷后隔15、15、30min各测读一次残余沉降，即可卸下一级荷载，全部卸完后隔3～4h再测读一次，然后终止试验。

以此方法算下来：（每级稳定前提下）加荷约18小时，卸荷7~8小时，合计约25~26小时).
2022年3月23日；第1页共1页。

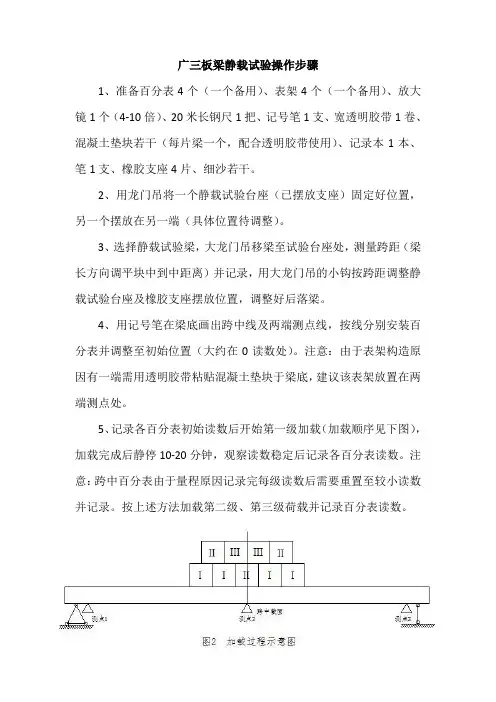

广三板梁静载试验操作步骤
1、准备百分表4个（一个备用）、表架4个（一个备用）、放大镜1个（4-10倍）、20米长钢尺1把、记号笔1支、宽透明胶带1卷、混凝土垫块若干（每片梁一个，配合透明胶带使用）、记录本1本、笔1支、橡胶支座4片、细沙若干。

2、用龙门吊将一个静载试验台座（已摆放支座）固定好位置，另一个摆放在另一端（具体位置待调整）。

3、选择静载试验梁，大龙门吊移梁至试验台座处，测量跨距（梁长方向调平块中到中距离）并记录，用大龙门吊的小钩按跨距调整静载试验台座及橡胶支座摆放位置，调整好后落梁。

4、用记号笔在梁底画出跨中线及两端测点线，按线分别安装百分表并调整至初始位置（大约在0读数处）。

注意：由于表架构造原因有一端需用透明胶带粘贴混凝土垫块于梁底，建议该表架放置在两端测点处。

5、记录各百分表初始读数后开始第一级加载（加载顺序见下图），加载完成后静停10-20分钟，观察读数稳定后记录各百分表读数。

注意：跨中百分表由于量程原因记录完每级读数后需要重置至较小读数并记录。

按上述方法加载第二级、第三级荷载并记录百分表读数。

6、第三级加载完成后用放大镜观察梁底跨中3米范围有无裂缝
出现。

7、按与加载相反顺序进行卸载，卸载前将跨中百分表读数尽量调至最大读数并记录，每级卸载后观察各百分表读数并记录。

8、数据处理及报告填写见挠度记录表及静载试验报告。

静载简介1. 静载试验简介第一章.静载试验简介静载试验是指在桩顶部逐级施加竖向压力、竖向上拔力或水平推力，观测桩顶部随时间产生的沉降、上拔位移或水平位移，以确定相应的单桩竖向抗压承载力、单桩竖向抗拔承载力或单桩水平承载力的试验方法。

•静载试验是目前获得地基和桩基的承载力最直观、最可靠的方法.•自平衡试验（通莫静载法）锚拉反力方式静载堆载反力方式静载试验堆锚结合堆载方式单桩竖向抗拔试验岩石锚杆抗拔试验内蒙乌海复合地基试验单桩试验(吊机堆载)自平衡试验•静载试验的目的：•（1）为设计提供依据•设计参数的合理性和施工工艺的可行性•（2）为工程验收提供依据•（3）验证检测•验证桩身质量有问题的，高应变有疑问•（4）其他目的•科研资料、规范编制、新桩型和新工艺、动静对比•承载力结构或构件所能承受的最大内力或达到不适于继续承载的变形时的内力。

桩的极限状态:1.承载力极限状态:结构或结构构建达到最大承载能力或发生不适于继续承载的变形时的状态.2.正常使用极限状态:达到正常使用或耐久性的某项预定限值时的状态.•承载方式:1. 摩擦桩2.端承摩擦桩3.摩擦端承桩4.端承桩承载力极限状态:•桩基达到最大承载力，超出该最大承载力即发生破坏。

•出现不适于继续承载的变形。

•桩基发生整体失稳。

常见的Q-S曲线形态(单桩).１.比例界限Ｑp（又称第一拐点），它是Ｑ－Ｓ曲线上起始的拟直线段的终点所对应的荷载。

２.屈服荷载Ｑy，它是曲线上曲率最大的点所对应的荷载。

３.极限荷载Ｑu（又称第二拐点），它是曲线上某一极限位移Ｓu所对应的荷载，此荷载亦可称为工程上的极限荷载。

４.破坏荷载Ｑf，它是曲线的切线平行于Ｓ轴（或垂直于Ｑ轴）时所对应的荷载。

典型缓变型常见的Q-S曲线形态(单桩).一.桩尖在岩基上，桩周土较差。

桩身本身强度破坏，Ｑ－Ｓ曲线有明显拐点。

如右图（１）．二.桩穿过较软弱土层，桩尖进入较硬土层。

Ｑ－Ｓ曲线陡降型，第二拐点明显，极限承载力明确。

混凝土静载试验方法一、引言混凝土是一种广泛应用的建筑材料，其强度和稳定性是建筑结构的重要保障。

而混凝土静载试验是评估混凝土强度和稳定性的重要方法之一，可以用于检测混凝土的质量和性能，为建筑结构的设计和施工提供依据。

本文将详细介绍混凝土静载试验的方法。

二、试验基本原理混凝土静载试验是通过在混凝土试样上施加静载荷载，测量荷载和变形之间的关系，以评估混凝土的强度和变形性能。

试验时需要考虑试样的大小和形状、荷载的施加方式和荷载的大小等因素。

三、试验设备和材料1. 试验机：试验机应符合国家标准，能够提供稳定的荷载和变形测量结果。

2. 试样模具：试样模具应符合国家标准，能够制备出符合要求的试样。

3. 试样：试样应符合国家标准，大小和形状应符合试验要求。

4. 记录器：记录器用于记录荷载和变形的测量结果，应具有高精度和稳定性。

四、试验过程1. 制备试样：按照国家标准制备试样，并记录试样尺寸和质量。

2. 安装试样：将试样放置在试验机上，并调整试验机的夹紧装置，确保试样能够受到均匀的荷载。

3. 施加荷载：按照试验要求施加荷载，记录荷载和应力的变化情况。

4. 测量变形：在荷载作用下，测量试样的变形，并记录变形数据。

5. 卸载：在达到规定荷载或变形时，停止荷载，并记录试样的最大荷载和最大应力。

6. 分析数据：根据荷载和变形的数据，计算试样的强度和变形性能。

五、试验数据处理1. 计算强度：根据试验数据计算试样的抗压强度和抗拉强度等参数。

2. 绘制荷载-应变曲线：根据试验数据绘制荷载-应变曲线，分析试样的变形特性和强度性能。

3. 计算应力-应变曲线：根据试验数据计算应力-应变曲线，分析试样的变形特性和强度性能。

4. 分析试验结果：根据试验数据和曲线分析试样的强度和稳定性，并与国家标准进行比较。

六、试验注意事项1. 试样制备应符合国家标准，严格控制试样质量和尺寸。

2. 试样应放置在试验机的中央，避免试样变形不均。

3. 荷载施加应平稳有序，避免荷载突增或突降。

第1篇一、实验目的本次实验旨在通过混凝土静载实验，了解混凝土在静力作用下的力学性能，包括抗压强度、抗折强度和弹性模量等。

通过实验，加深对混凝土结构力学性能的认识，为实际工程应用提供理论依据。

二、实验原理混凝土静载实验是通过在混凝土试件上施加静力荷载，测量其应力、应变和变形等参数，从而得出混凝土的力学性能指标。

实验中，通常采用单轴压缩实验和抗折实验两种方法。

三、实验材料与设备1. 实验材料：- 混凝土试件：标准立方体试件（150mm×150mm×150mm）和标准棱柱体试件（150mm×150mm×300mm）。

- 水泥：符合国家标准的普通硅酸盐水泥。

- 砂：中粗砂，符合国家标准的级配要求。

- 石子：碎石，符合国家标准的级配要求。

- 水：符合国家标准的自来水。

2. 实验设备：- 混凝土静载实验机：用于施加静力荷载。

- 应变仪：用于测量混凝土试件的应变。

- 荷载传感器：用于测量混凝土试件所受荷载。

- 千分表：用于测量混凝土试件的变形。

- 秒表：用于记录实验时间。

四、实验步骤1. 准备试件：将混凝土试件加工成标准尺寸，并确保表面平整。

2. 涂抹凡士林：在试件表面涂抹一层凡士林，以防止试件在实验过程中发生滑移。

3. 安装试件：将试件放置在实验机上，确保试件中心与实验机中心对齐。

4. 施加荷载：按照实验要求，缓慢施加静力荷载，直至试件破坏。

5. 测量数据：在实验过程中，记录荷载、应变和变形等参数。

6. 计算结果：根据实验数据，计算混凝土的抗压强度、抗折强度和弹性模量等指标。

五、实验结果与分析1. 抗压强度：本次实验测得混凝土的抗压强度为30.2MPa，符合设计要求。

2. 抗折强度：本次实验测得混凝土的抗折强度为4.8MPa，符合设计要求。

3. 弹性模量：本次实验测得混凝土的弹性模量为3.2×10^4MPa，符合设计要求。

通过实验结果分析，可以看出，本次实验所制备的混凝土试件力学性能良好，满足设计要求。

静载试验1. 引言静载试验是一种常见的结构试验方法，用于评估材料和结构的力学性能以及承载能力。

本文将介绍静载试验的目的、试验步骤、数据处理方法以及结果分析。

2. 目的静载试验的主要目的是评估结构或材料在静态加载条件下的承载能力和力学性能。

通过施加静态载荷，在不同的载荷水平下测量结构或材料的变形和应力。

静载试验可以帮助工程师评估结构的安全性，优化设计，并为工程项目提供可靠的数据支持。

3. 试验步骤静载试验的一般步骤如下：1.准备工作：选择合适的试验设备和加载系统，并根据试验需求选择合适的载荷和试样尺寸。

2.试样准备：根据试验需求制备试样，并进行必要的加工和处理。

3.安装试样：将试样安装在试验设备上，并确保试样的固定和对齐。

4.加载：根据试验方案施加静载。

可以使用液压机、拉力机或其他加载系统进行试验。

5.数据采集：使用合适的传感器和测量设备，采集试验过程中产生的变形、应力和位移数据。

确保数据的准确性和可靠性。

6.卸载：在试验完成后，逐步卸除载荷，并记录相应的变形和应力数据。

7.数据处理：对采集到的数据进行处理和分析。

包括绘制应力-应变曲线，计算结构或材料的承载能力，并进行结果的解释和比较。

4. 数据处理方法在静载试验中，处理和分析数据是非常重要的，可以通过以下方法进行：•应力-应变曲线：根据采集到的数据，绘制出应力-应变曲线，以评估结构或材料的强度和刚度。

使用合适的软件或工具进行数据处理和绘图。

•弹性模量和屈服强度：通过应力-应变曲线的斜率和极限应力点来计算结构或材料的弹性模量和屈服强度。

•承载能力：根据载荷和变形数据，计算结构或材料的承载能力，并与设计要求进行比较。

5. 结果分析根据采集到的数据和处理结果，进行结果的分析和解释。

可以比较不同试样的承载能力和力学性能，评估结构的安全性，优化设计，并提出改进建议。

6. 结论静载试验是一种常见的结构试验方法，用于评估材料和结构的力学性能和承载能力。

通过采集数据、绘制应力-应变曲线和计算结构的承载能力，可以为工程项目提供可靠的数据支持，优化设计，并提高结构的安全性。

静载试验工种操作规程1. 引言静载试验是一种常用的力学试验方法，用于评估材料或结构的静态强度和稳定性。

本操作规程旨在规范静载试验工种的操作流程，确保试验结果准确可靠。

2. 试验设备及材料2.1 试验设备•承重机：用于施加静载的机械设备。

•传感器：用于测量试验过程中的力和位移。

•控制系统：用于控制承重机施加静载的力，并记录试验数据。

2.2 试验材料•被试样：根据试验需要选择合适的材料，并按照标准规定的尺寸和形状进行加工制备。

3. 试验前准备3.1 设备检查•检查承重机、传感器和控制系统是否处于正常工作状态。

•确保传感器的校准和标定工作已经完成，以保证测量结果的准确性。

3.2 样品准备•按照试验要求，制备符合规定尺寸和形状的被试样。

•清洁被试样，确保表面无杂质和污染物。

3.3 安全措施•穿戴好个人防护装备，包括安全鞋、手套、护目镜等。

•确保试验现场通风良好，避免有害气体积聚。

4. 试验操作步骤4.1 设置试验参数•根据试验要求，确定施加的静载力大小和试验持续时间。

•在控制系统中设置试验参数。

4.2 安装被试样•将被试样正确安装在承重机上，并确保其稳固可靠。

4.3 开始试验•启动控制系统，让承重机施加静载力。

•实时记录和监测传感器采集到的力和位移数据。

4.4 试验结束•在指定的试验持续时间结束后，停止施加静载力。

•关闭控制系统。

4.5 数据处理•导出试验数据，进行数据处理和分析。

•根据试验要求，计算被试样的静态强度和稳定性指标。

5. 试验结果评估与报告5.1 试验结果评估•根据试验结果，评估被试样的强度和稳定性是否符合要求。

•分析试验数据，判断可能存在的问题或改进方向。

5.2 编写试验报告•撰写试验报告，包括试验目的、方法、结果和结论。

•报告中应包含详细的试验数据、数据处理方法和结果分析。

6. 安全注意事项•操作人员在进行试验操作时，要严格遵守安全操作规程。

•在试验现场应设立明显的安全警示标志，提醒他人注意安全。

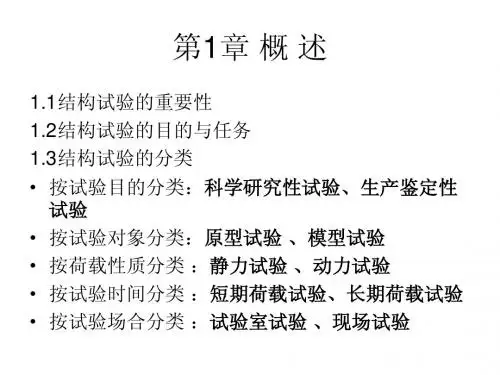

第二章加载装置与试验设备在这一章里主要介绍下面三方面的内容：1．静载加载装置，在静载加载装置中包括重物加载、机械式加载、气压加载和液压加载。

2．动载加载装置，动载加载装置也称为激震装置。

它包括惯性力加载、激震器加载，其中包括震动台。

3．试验设备，包括荷载支撑装置、荷载传递装置、试件支撑装置。

一、静载加载装置（一）重物加载1．重物加载的优点和缺点：重物加载是最古老的一种加载方式，但是它也可以做到很精确，比如最精密的天秤，实际上就采用了重物加载，就是用法码。

同样，在我们结构试验当中，用重物加载也可以做到很精确，而且它的重物有时候取得很方便。

但是它有一个最大的缺点，就是当你荷载很大的时候，加载的劳动强度很大。

2．重物加载的作用：通过重物加载这种方式可以实现均布荷载的加载，也可以实现集中荷载的加载。

假如说要加集中合载，就需要用料盘来加载，一般把料盘也称为加荷篮。

假如说荷载再大，就可以通过杠杆来加载。

3．重物加载实现均布荷载教材图2-1，表示的就是用重物加载实现的一个简图。

大家在这里首先可以看到这是要做的一个梁，这个梁是简支的，它通过一个活动支座、一个固定支座实现这个简支梁，那么这个活动支座和固定支座这部分实际就属于试件的支撑装置，这讲义上会介绍。

底下这部分是为了使这个试件，架设到一定的高度，所以它有一个一般叫支墩或者叫做台座。

上面就是加的荷重，那么加这种荷重的时候，不能够把荷重都是连续的加进来，必须分成区域，使每个区域之间有一定的间隙。

这个间隙一般都在50毫米以上。

它的目的就是为了当这个荷载加上以后，这个梁，要产生挠度，向下弯曲。

它一弯曲就使得这个荷载之间就要接近。

那么这个缝隙就要保证这个荷载之间不能搭接起来。

假如说荷载一搭接那么就形成拱的作用了。

（荷载与构件之间脱离，有了距离）那它这个荷载加的就不是均布的了，实际就传到两端去了。

在正规实验室里一般要准备好些荷重块，要用铸铁或者铸钢，把这个铸成适合于人搬动的一些小的加荷块，一般用它的质量来衡量，所以可以铸成1公斤的、5公斤的、10公斤的、20公斤的等等。

新建赤峰至京沈高铁喀左铁路CFSG-1标静载试验指导书编制：复核：审批：中建铁路建设有限公司喀左制梁场目录1目的、适用范围 (1)2编制依据 (1)3静载试验条件及仪器、仪表、设备 (1)3.1静载时间 (1)3.2试验时需具有仪器设备 (2)3.3静载试验前准备 (2)4注意事项 (3)4.1准备备工作注意事项 (3)4.2加载前注意事项 (4)4.3加载中注意事项 (5)5T梁静载试验过程 (5)6结果处理 (7)6.1梁体刚度合格评定 (7)6.2全预应力梁抗裂合格评定 (7)6.3梁体刚度不合格评定 (8)6.4全预应力梁抗裂不合格评定 (8)7安全及防护措施 (9)静载试验指导书1 目的、适用范围为使静载试验作业过程处于受控状态,我场特编制静载试验作业指导书用于指导T梁静载试验。
