43电气装置安装工程蓄电池施工及验收规范23页

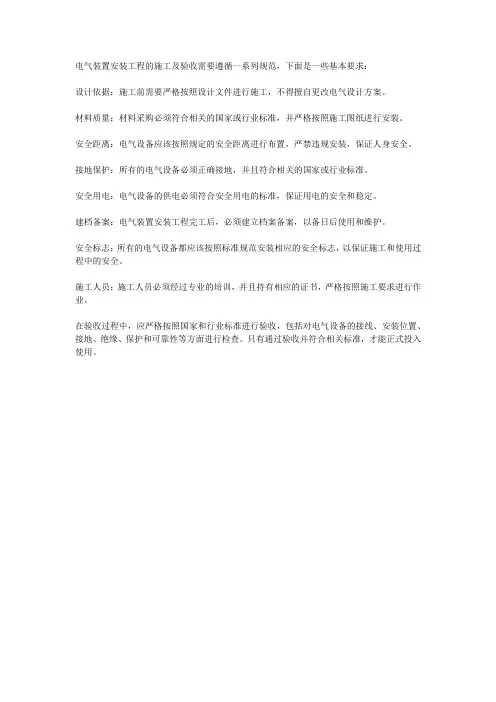

电气装置安装工程的施工及验收需要遵循一系列规范，下面是一些基本要求：
设计依据：施工前需要严格按照设计文件进行施工，不得擅自更改电气设计方案。

材料质量：材料采购必须符合相关的国家或行业标准，并严格按照施工图纸进行安装。

安全距离：电气设备应该按照规定的安全距离进行布置，严禁违规安装，保证人身安全。

接地保护：所有的电气设备必须正确接地，并且符合相关的国家或行业标准。

安全用电：电气设备的供电必须符合安全用电的标准，保证用电的安全和稳定。

建档备案：电气装置安装工程完工后，必须建立档案备案，以备日后使用和维护。

安全标志：所有的电气设备都应该按照标准规范安装相应的安全标志，以保证施工和使用过程中的安全。

施工人员：施工人员必须经过专业的培训，并且持有相应的证书，严格按照施工要求进行作业。

在验收过程中，应严格按照国家和行业标准进行验收，包括对电气设备的接线、安装位置、接地、绝缘、保护和可靠性等方面进行检查。

只有通过验收并符合相关标准，才能正式投入使用。

电气装置安装工程施工及验收规范(蓄电池篇)中华人民共和国国家标准电气装置安装工程施工及验收规范GBJ 232—82第五篇蓄电池篇主编单位：中华人民共和国水利电力部浙江省基本建设委员会批准单位：中华人民共和国基本建设委员会实行日期：1982年10月1日中国建筑工业出版社1982北京第一章总则第1.0.1条本篇适用于电压为48伏及以上，容量大于100安时的固定型防酸隔爆式铅蓄电池组及固定型开口式铅蓄电池组安装工程的施工及验收。

电压较低、容量较小的蓄电池组的安装可参照执行。

第1.0.2条蓄电池组的安装应按已批准的设计进行施工。

第1.0.3条蓄电池在运输、保管过程中，不得受到强烈的机械撞击、倒置和重压。

如不立即安装时，应按下列要求妥善保管：一、蓄电池宜存放在5～40℃通风良好、干燥清洁的仓库内；二、固定型开口式铅蓄电池的极板不应受潮和受日光照晒；正、负极板应分开放置，不得叠置；木隔板及木隔棒应按产品的技术要求保管好，或浸入蒸镏水中，或洒以蒸镏水置于阴凉处，经常使其保持潮润；三、酸性和碱性蓄电池不应存放在同一室内保管。

第1.0.4条凡使用的设备及器材，均应符合国家或部颁的现行技术标准，并有合格证件。

设备应有铭牌。

第1.0.5条设备到达现场后，应作下列验收检查：一、制造厂的技术文件应齐全；二、规格、型号应符合设计要求；附件齐全、元件无损坏情况。

第1.0.6条施工中的安全技术措施应遵守本规范和现行有关安全技术规程的规定。

第1.0.7条对土建的要求：一、与蓄电池安装有关的建筑物的土建工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定；二、蓄电池安装前，土建工作应具备下列条件：1.耐酸地面和放置蓄电池的台墩均已施工结束；2.蓄电池室地面的排水坡度及泄水孔符合要求；3.门、窗齐全，受阳光照射的玻璃窗已安装毛玻璃或涂以白色油漆；4.墙面、门、窗、通风道的内、外侧以及金属结构等已用耐酸油漆涂刷完毕；5.屋顶确无渗漏水，上、下水道已接通；6.采暖通风装置及照明安装工作结束，并试运良好。

电气装置安装工程蓄电池施工及验收规范GB50172-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日第一章总则第1.0.1条为保证蓄电池组的工程安装质量，促进工程施工技术水平的提高，确保蓄电池组的安全运行，制订本规范。

第1.0.2条本规范适用于电压为24V及以上，容量为30A·h及以上的固定型铅酸蓄电池组和容量为10A·h及以上的镉镍碱性蓄电池组安装工程的施工及验收。

第1.0.3条蓄电池组的安装应按已批准的设计进行施工。

第1.0.4条采用的设备及器材，应符合国家现行技术标准的规定，并应有合格证件。

设备应有铭牌。

第1.0.5条蓄电池在运输、保管过程中，应轻搬轻放，不得有强烈冲击和振动，不得倒置、重压和日晒雨淋。

第1.0.6条设备到达现场后，应在规定期限内作验收检查，并应符合下列要求：一、包装及密封应良好。

二、开箱检查清点，型号、规格应符合设计要求；附件齐全；元件无损坏情况。

三、产品的技术文件应齐全。

四、按本规范要求外观检查合格。

第1.0.7条蓄电池到达现场后，应在产品规定的有效保管期限内进行安装及充电。

不立即安装时，其保管应符合下列要求：一、酸性和碱性蓄电池不得存放在同一室内。

二、蓄电池不得倒置，开箱存放时，不得重叠。

三、蓄电池应存放在清洁、干燥、通风良好、无阳光直射的室内；存放中，严禁短路、受潮，并应定期清除灰尘，保证清洁。

四、酸性蓄电池的保管室温宜为5～40℃；碱性蓄电池的保管温度不宜高于35℃。

存放宜在放电态下，拧上密闭气塞，清理干净，在极柱上涂抹防腐脂。

第1.0.8条施工中的安全技术措施，应符合本规范和现行有关安全技术标准及产品的技术文件的规定。

第1.0.9条蓄电池室的建筑工程施工应符合下列要求：一、与蓄电池安装有关的建筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

二、蓄电池安装前，建筑工程及其辅助设施应按设计要求全部竣工，并经验收合格。

电气装置安装工程施工和验收规范蓄电池篇.doc 电气装置安装工程施工和验收规范 - 蓄电池篇一、前言介绍本规范的目的、适用范围以及蓄电池在电气系统中的重要性。

二、规范性引用文件列出本规范所引用的相关国家标准、行业标准和规范。

三、术语和定义对蓄电池、浮充、均衡充电等专业术语进行定义。

四、施工前的准备1. 设计文件审查确保施工图纸和技术文件的完整性和准确性。

2. 施工方案制定根据设计文件制定详细的施工方案和安全措施。

3. 施工人员培训对施工人员进行专业技能和安全知识的培训。

五、蓄电池的选型与配置1. 蓄电池类型选择根据负载特性和使用环境选择合适的蓄电池类型。

2. 容量计算根据系统需求计算所需的蓄电池容量。

3. 配置方案确定蓄电池的串并联配置方案。

六、蓄电池的安装1. 安装环境要求确保安装环境的温度、湿度、通风等符合蓄电池的要求。

2. 安装基础按照设计要求制作或检查安装基础。

3. 安装过程详细描述蓄电池的搬运、定位、固定和连接过程。

七、蓄电池的调试1. 初始充电按照制造商的要求进行初始充电。

2. 浮充测试进行浮充测试，确保蓄电池在浮充状态下工作正常。

3. 性能测试测试蓄电池的充放电性能，包括容量、内阻等参数。

八、施工安全1. 安全防护采取必要的安全防护措施，如使用绝缘工具、穿戴防护服等。

2. 应急预案制定应急预案，以应对施工过程中可能出现的紧急情况。

九、验收标准1. 外观检查检查蓄电池外观是否有损伤、变形等缺陷。

2. 电气性能测试测试蓄电池的电气性能，包括电压、容量等。

3. 安装质量检查蓄电池的安装位置、固定方式等是否符合设计要求。

十、验收程序1. 初步验收施工完成后，由施工单位进行初步验收。

2. 正式验收由业主或第三方进行正式验收，并出具验收报告。

十一、维护与保养1. 日常检查定期对蓄电池进行外观和性能的检查。

2. 定期维护按照制造商的建议进行定期维护，如补充电解液、清洁等。

3. 故障处理制定故障处理流程，确保及时响应和处理蓄电池故障。

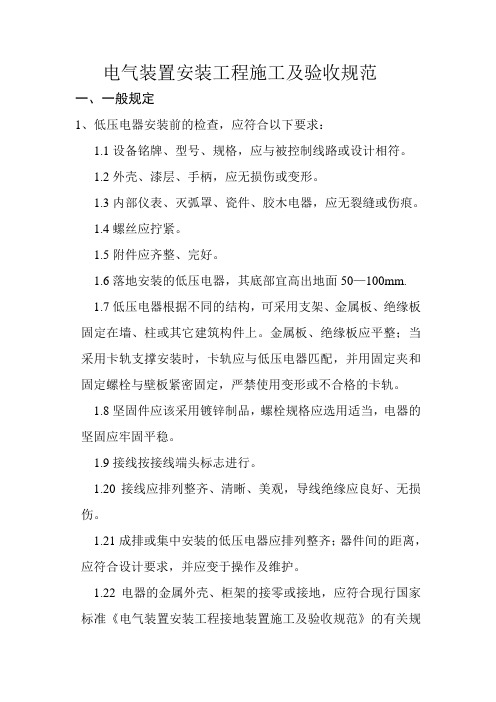

电气装置安装工程施工及验收规范一、一般规定1、低压电器安装前的检查，应符合以下要求：1.1设备铭牌、型号、规格，应与被控制线路或设计相符。

1.2外壳、漆层、手柄，应无损伤或变形。

1.3内部仪表、灭弧罩、瓷件、胶木电器，应无裂缝或伤痕。

1.4螺丝应拧紧。

1.5附件应齐整、完好。

1.6落地安装的低压电器，其底部宜高出地面50—100mm.1.7低压电器根据不同的结构，可采用支架、金属板、绝缘板固定在墙、柱或其它建筑构件上。

金属板、绝缘板应平整；当采用卡轨支撑安装时，卡轨应与低压电器匹配，并用固定夹和固定螺栓与壁板紧密固定，严禁使用变形或不合格的卡轨。

1.8坚固件应该采用镀锌制品，螺栓规格应选用适当，电器的坚固应牢固平稳。

1.9接线按接线端头标志进行。

1.20接线应排列整齐、清晰、美观，导线绝缘应良好、无损伤。

1.21成排或集中安装的低压电器应排列整齐；器件间的距离，应符合设计要求，并应变于操作及维护。

1.22电器的金属外壳、柜架的接零或接地，应符合现行国家标准《电气装置安装工程接地装置施工及验收规范》的有关规定。

二、低压断路器2.1各触头的接触平面应平整；开合顺序、动静触头分闸距离等，应符合设计要求或产品技术文件的规定。

2.2低压断路器的安装应符合产品技术文件的规定；当无明确规定时，宜垂直安装，其倾斜度不应大于5度。

2.3低压断路器操作机构的安装，应符合下列要求：（1）操作手柄或传动杠杆的开、合位置应正确；操作力不应大于产品的规定值。

（2）电动操作机构接线应正确；在合闸过程中，开关不应跳跃；开关合闸后，限制电动机或电磁铁通电时间的联锁装置应及时动作；电动机或电磁铁通电时间不应超过产品的规定值。

（3）开关辅助接点动作应正确可靠，接触应良好。

（4）抽屉式断路器的工作、试隔离三个位置的定位应明显，并应符合产品技术文件的规定。

（5）抽屉式断路器空载时进行抽、拉数次应无卡阻，机械联锁应可靠。

三、低压隔离开关、刀开关、转换开关及熔断器组合电器3.1隔离开关与刀开关的安装，应符合下列要求：（1）开关应垂直安装。

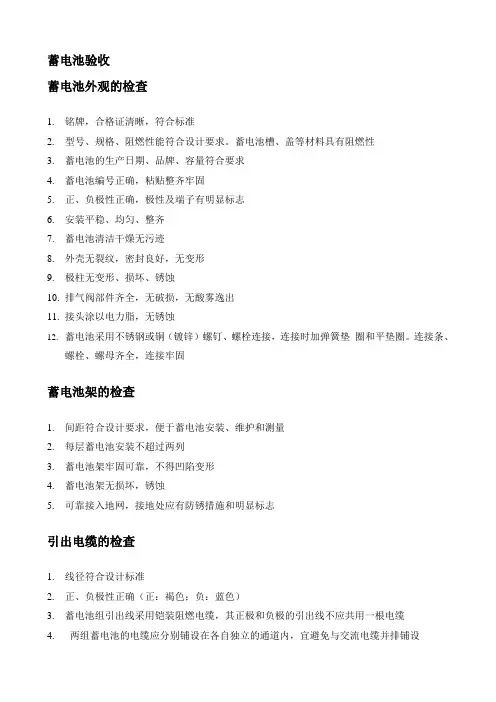

蓄电池验收蓄电池外观的检查1.铭牌，合格证清晰，符合标准2.型号、规格、阻燃性能符合设计要求。

蓄电池槽、盖等材料具有阻燃性3.蓄电池的生产日期、品牌、容量符合要求4.蓄电池编号正确，粘贴整齐牢固5.正、负极性正确，极性及端子有明显标志6.安装平稳、均匀、整齐7.蓄电池清洁干燥无污迹8.外壳无裂纹，密封良好，无变形9.极柱无变形、损坏、锈蚀10.排气阀部件齐全，无破损，无酸雾逸出11.接头涂以电力脂，无锈蚀12.蓄电池采用不锈钢或铜（镀锌）螺钉、螺栓连接，连接时加弹簧垫圈和平垫圈。

连接条、螺栓、螺母齐全，连接牢固蓄电池架的检查1.间距符合设计要求，便于蓄电池安装、维护和测量2.每层蓄电池安装不超过两列3.蓄电池架牢固可靠，不得凹陷变形4.蓄电池架无损坏，锈蚀5.可靠接入地网，接地处应有防锈措施和明显标志引出电缆的检查1.线径符合设计标准2.正、负极性正确（正：褐色；负：蓝色）3.蓄电池组引出线采用铠装阻燃电缆，其正极和负极的引出线不应共用一根电缆4.两组蓄电池的电缆应分别铺设在各自独立的通道内，宜避免与交流电缆并排铺设5.同层蓄电池采用有绝缘护套的连接条连接，不同层的蓄电池间采用电缆连接6.蓄电池组正、负极引出线电缆不直接连接到蓄电池极柱上，连接到蓄电池架上的过渡接线板上7.线耳与导线要压接搪锡焊牢，接头部分热缩包牢8.电缆接头无锈蚀9.电缆孔封堵良好一致性的检查1.浮充运行时，单体电压偏差值不超过整组蓄电池平均值±0.05V2.开路电压最大最小电压差值0.03 V3.蓄电池内阻值允许偏差范围为整组蓄电池平均值±10%绝缘电阻的检查蓄电池组脱离系统，用1000V 摇表检查整组蓄电池正、负极分别对地绝缘，绝缘电阻均不小于0.5MΩ蓄电池室检查1.200A h 以上的蓄电池组设专用蓄电池室2.新建站两组蓄电池分别设置专用蓄电池室3.同一蓄电池室内的两组蓄电池组间装设可靠防火间隔4.蓄电池室清洁干燥，通风良好5.室温15—30℃（装设测温装置）6.窗户采取遮光措施，无阳光直射蓄电池7.通风电动机为防爆型抽风机，运行正常8.使用防爆灯。

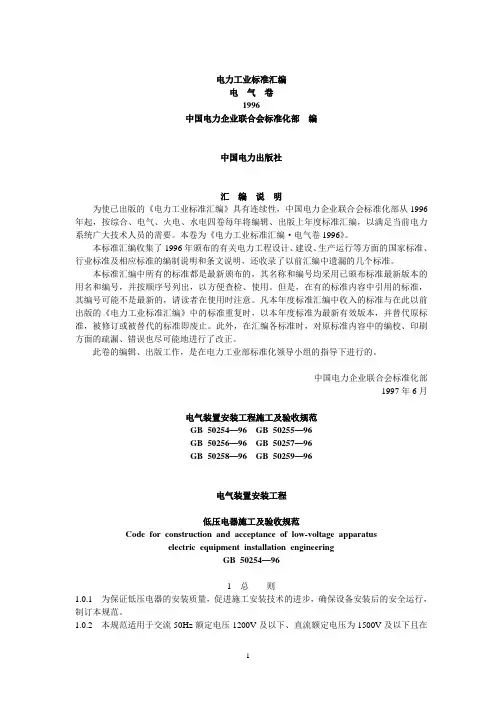

电力工业标准汇编电气卷1996中国电力企业联合会标准化部编中国电力出版社汇编说明为使已出版的《电力工业标准汇编》具有连续性，中国电力企业联合会标准化部从1996年起，按综合、电气、火电、水电四卷每年将编辑、出版上年度标准汇编，以满足当前电力系统广大技术人员的需要。

本卷为《电力工业标准汇编·电气卷1996》。

本标准汇编收集了1996年颁布的有关电力工程设计、建设、生产运行等方面的国家标准、行业标准及相应标准的编制说明和条文说明，还收录了以前汇编中遗漏的几个标准。

本标准汇编中所有的标准都是最新颁布的，其名称和编号均采用已颁布标准最新版本的用名和编号，并按顺序号列出，以方便查检、使用。

但是，在有的标准内容中引用的标准，其编号可能不是最新的，请读者在使用时注意。

凡本年度标准汇编中收入的标准与在此以前出版的《电力工业标准汇编》中的标准重复时，以本年度标准为最新有效版本，并替代原标准，被修订或被替代的标准即废止。

此外，在汇编各标准时，对原标准内容中的编校、印刷方面的疏漏、错误也尽可能地进行了改正。

此卷的编辑、出版工作，是在电力工业部标准化领导小组的指导下进行的。

中国电力企业联合会标准化部1997年6月电气装置安装工程施工及验收规范GB50254—96GB50255—96GB50256—96GB50257—96GB50258—96GB50259—96电气装置安装工程低压电器施工及验收规范Code for construction and acceptance of low-voltage apparatuselectric equipment installation engineeringGB50254—961总则1.0.1为保证低压电器的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，制订本规范。

1.0.2本规范适用于交流50Hz额定电压1200V及以下、直流额定电压为1500V及以下且在正常条件下安装和调整试验的通用低压电器。

电气装置安装工程蓄电池施工及验收规范GB50172－92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标[1992]911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求,由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB50170－92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171－92、《电气装置安装工程蓄电池施工及验收规范》GB50172－92、《电气装置安装工程电缆线路施工及验收规范》GB50168－92和《电气装置安装工程接地装置施工及验收规范》GB50169－92为强制性国家标准,自一九九三年七月一日起施行。

原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废上。

本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九二年十二月十六日修订说明本规范是根据国家计委计标函((1987)78号、建设部(88)建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。

在修订过程中，规范编写组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果,广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。

本规范共分五章和四个附录。

这次修订的主要内容有：1删去了原《电气装置安装工程施工及验收规范》(GBJ232－82)中的第五篇“蓄电池篇”中的有关“固定型开口式铅酸蓄电池组”的全部相关内容，因此种蓄电池由于其固有的缺点，在国内工程建设中已不再采用，制造厂也不再生产，属于淘汰产品；2取消了原规范中“母线与台架”这一章，因原这章的主要内容是适用于固定型开口式铅酸蓄电池的安装需要，故将此章取消，并将章节编排作了改动，将该章有关条文内容分别列入现规范的“蓄电池组安装”章节内；3补充了固定型防爆式及固定型密闭式铅酸蓄电池组的安装及验收的相关内容；性蓄电池组的施工及验收列入国家级标准规范中，填补了镉镍碱性蓄电池在电气装置安装工程中施工及交接验收无章可循的空白；5其它有关条文的补充修改。

电气装置安装工程接地装置施工及验收规范(doc 22页)中华人民共和国国家标准电气装置安装工程接地装置施工及验收规范GB50169—92条文说明前言根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同修订的《电气装置安装工程接地装置施工及验收规范》GB50169—92，经中华人民共和国建设部1992年12月16日以建标［1992］911号文批准发布。

为方便广大设计、施工、科研、学校等有关单位人员在使用本规范时能正确理解和执行条文规定，《电气装置安装工程接地装置施工及验收规范》编制组根据国家计委关于编制标准、规范条文说明的统一要求，按《电气装置安装工程接地装置施工及验收规范》的章、节、条顺序，编制了《电气装置安装工程接地装置施工及验收规范条文说明》，供有关部门和单位参考。

在使用中如发现本条文说明有欠妥之处，请将意见直接函寄本规范的管理单位：能源部电力建设研究所(北京良乡，邮政编码：102401)。

本条文说明仅供国内有关部门和单位执行本规范时使用。

用电力装置的接地设计规范》也正在修订，为同设计规范协调一致，现规定要作相适应的修订。

第2.1.3条当直流流经在土壤中的接地体时，由于土壤中发生电解作用，可使接地体的接地电阻值增加，同时又可使接地体及附近地下建筑物和金属管道等发生电腐蚀而造成严重的损坏。

第三款根据日本技术标准和原东德接地规范的接地体以及接地线的规定，直流电力回路专用的中性线和直流双线制正极如无绝缘装置，相互间的距离不得小于1m。

采用外引接地时，外引接地体的中心与配电装置接地网的距离，根据我国水电厂的试验，不宜过大。

否则由于引线本身的电阻压降会使外引接地体利用程度大大降低。

注：考虑高压直流输电已自成系统，直流电力网将有专用规范，本条只适用于一般直流系统。

第2.1.4条本条规定接地线一般不应作其他用途，如电缆架构或电缆钢管不应作电焊机零线，以免损伤电缆金属护层。
