一. 石材幕墙的安装方案
（一）干挂石材幕墙施工流程
1。
首先在主体建筑结构上找出预埋件；若埋件有偏差需进行埋件的后补处理。
找出埋件后，测量定位,找出连接件焊接位置。

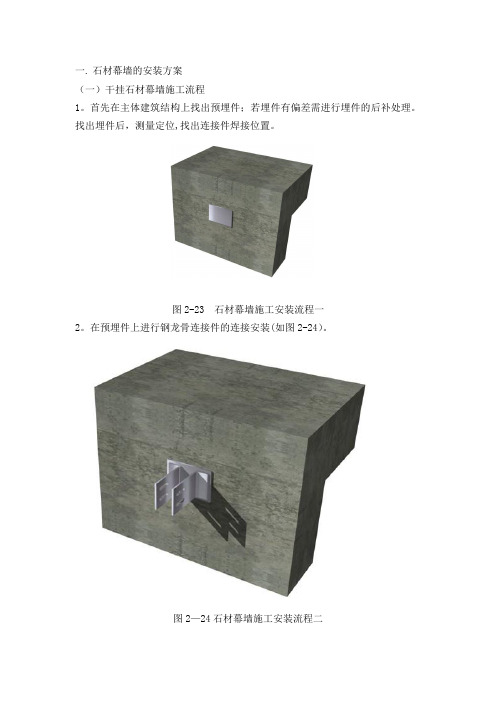

图2-23 石材幕墙施工安装流程一
2。
在预埋件上进行钢龙骨连接件的连接安装(如图2-24）。
图2—24石材幕墙施工安装流程二
3。
在连接件安装完毕后进行幕墙龙骨的安装，并拧紧连接螺栓（如图2-25).
图2-25石材幕墙施工安装流程三
二. 明框玻璃幕墙的施工安装图
连接件安装示意图
连接件安装示意图
详细资料<<〈。

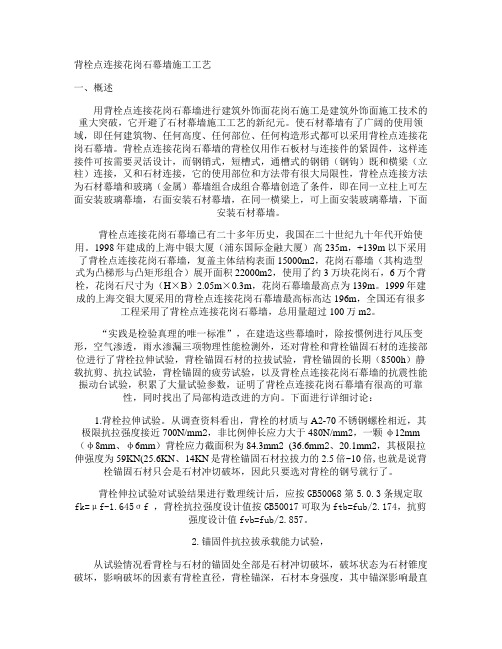

背栓点连接花岗石幕墙施工工艺一、概述用背栓点连接花岗石幕墙进行建筑外饰面花岗石施工是建筑外饰面施工技术的重大突破，它开避了石材幕墙施工工艺的新纪元。
使石材幕墙有了广阔的使用领域，即任何建筑物、任何高度、任何部位、任何构造形式都可以采用背栓点连接花岗石幕墙。
背栓点连接花岗石幕墙的背栓仅用作石板材与连接件的紧固件，这样连接件可按需要灵活设计，而钢销式，短槽式，通槽式的钢销（钢钩）既和横梁（立柱）连接，又和石材连接，它的使用部位和方法带有很大局限性，背栓点连接方法为石材幕墙和玻璃（金属）幕墙组合成组合幕墙创造了条件，即在同一立柱上可左面安装玻璃幕墙，右面安装石材幕墙，在同一横梁上，可上面安装玻璃幕墙，下面安装石材幕墙。
背栓点连接花岗石幕墙已有二十多年历史，我国在二十世纪九十年代开始使用。
1998年建成的上海中银大厦（浦东国际金融大厦）高235m，+139m以下采用了背栓点连接花岗石幕墙，复盖主体结构表面15000m2，花岗石幕墙（其构造型式为凸梯形与凸矩形组合）展开面积22000m2，使用了约3万块花岗石，6万个背栓，花岗石尺寸为（H×B）2.05m×0.3m，花岗石幕墙最高点为139m。
1999年建成的上海交银大厦采用的背栓点连接花岗石幕墙最高标高达196m，全国还有很多工程采用了背栓点连接花岗石幕墙，总用量超过100万m2。
“实践是检验真理的唯一标准”，在建造这些幕墙时，除按惯例进行风压变形，空气渗透，雨水渗漏三项物理性能检测外，还对背栓和背栓锚固石材的连接部位进行了背栓拉伸试验，背栓锚固石材的拉拔试验，背栓锚固的长期（8500h）静载抗剪、抗拉试验，背栓锚固的疲劳试验，以及背栓点连接花岗石幕墙的抗震性能振动台试验，积累了大量试验参数，证明了背栓点连接花岗石幕墙有很高的可靠性，同时找出了局部构造改进的方向。
下面进行详细讨论：1.背栓拉伸试验。
从调查资料看出，背栓的材质与A2-70不锈钢螺栓相近，其极限抗拉强度接近700N/mm2，非比例伸长应力大于480N/mm2，一颗φ12mm （φ8mm、φ6mm）背栓应力截面积为84.3mm2 (36.6mm2、20.1mm2，其极限拉伸强度为59KN(25.6KN、14KN是背栓锚固石材拉拔力的2.5倍~10倍,也就是说背栓锚固石材只会是石材冲切破坏，因此只要选对背栓的钢号就行了。
石材幕墙施工技术及工艺规范本工程干挂石材幕墙面层采用 25mm 厚花岗岩。
石材梁面部分横向剖面节点图如下：1.1施工工艺现场测量→骨架安装→防腐处理→挂件安装→石材安装→检查、清理→打胶封闭→分项工程验收→幕墙清洗。
1.2基本施工方法（1）定位放线水平向控制线采用以 50mm 水平线为依据向上（或向下）量距来控制石材的水平度和垂直方向分块。
在一层立面中间位置的墙上选定一个窗口，从上到下准确找出该窗口的中心线位置，弹上墨线作为竖向控制线，以此为依据向左右量距来控制石材的垂直度和水平向分块。
（2）基层处理对砼外墙表面进行测量、检查其平整度，从而保证主龙骨的垂直度，根据图纸对砼外墙面进行基层处理，将基准面清理干净。
（3）干挂石材安装方法干挂石材安装工艺流程如下：测量放线→连接角码安装→立柱安装→横梁安装→石材安装→清洁检查→竣工验收。
（4）施工操作要点1）测量放线A、测量依据一般幕墙工程设计都是以建筑物的轴线及其相应土建结构的内部隔断墙分隔为依据。
所以幕墙工程的布置与建筑物轴线及其门窗、洞口的控制线有关,这就需要对已完土建工程进行测量校核。
B、测量方法幕墙立柱轴线定位:确定立柱调整方案并经认可后,根据土建结构提供的轴线确定立柱轴线(用钢线定出立柱左右位置) 每一定位轴线误差在本定轴线间消化,不可积累,且每个分格分排尺寸不大于 2 mm。
C、幕墙立柱标高定位根据设计要求确定出单根立柱顶标高与结构楼层标高的关系,然后在结构外围顶板上用墨线弹出立柱顶标高线或控制线。
2) 测量工具水准仪、经纬仪、钢尺、塔尺、线坠、墨斗。
3）埋件处理A、埋件安装（本章第三节已有描述，,在此对其安装不加细谈) 。
B、质量要求。
埋件在埋设过程中一定要定位准确，与主体结构的连接一定要牢固，如设计无明确说明时，埋件的标高偏差不应大于 10 mm，水平位置偏差不大于 20 mm。
立柱安装根据布置图将厂家已加工好的立柱运往施工现场并按其编号码放好,然后组织劳动力准备安装。
2018：石材幕墙干挂做法(图文详解)2018最新版：石材幕墙干挂做法（图文详解）一、传统湿贴工艺的主要弊端八十年代初，无论建筑物外墙，还是内墙的石材石材饰板安装，均采用墙面加钢筋网片，用铜丝固定板材，分层灌注水泥沙浆粘贴的旧工艺。
该工艺用于外墙面有许多弊病，不仅因水泥沙浆粘贴板材后碳酸氢钙析出(泛白霜)和出现水渍，使墙面石材变色，形成色差，污染墙面;而且还由于温度变化等原因，易造成墙面空鼓、开裂、甚至脱落等质量通病。
如：如太原市天龙大厦的外墙面装饰，选用600X600mm 的磨光济南青花岗岩板材，尽管在安装过程中采用了环氧树脂胶勾缝等措施，但在完工1年多后依然出现出现泛白、变色现象，而且部分空鼓、开裂。
为此，大厦只得采取加固措施，在每块花岗岩板材上打φ8的两个孔，孔深为10cm，上斜角度为15°;钉φ6.5cm钢筋销钉,灌环氧树脂胶,并于加固后重新进行了清洗。
如此处理后，虽花岗岩饰板得到了加固，但外观效果仍不理想。
再如太原市金融大厦裙楼的花岗岩外墙，同样由于采用湿贴工艺，竣工不久即逐步出现泛白、变色、空鼓、开裂等现象。
二、石材饰板干挂法的原理及主要技术石材干挂法又名空挂法。
该方法以金属挂件将饰面石材直接吊挂于墙面或空挂于钢架之上，不需再灌浆粘贴。
其原理是在主体结构上设主要受力点，通过金属挂件将石材固定在建筑物上，形成石材装饰幕墙。
适用于建筑高度不大于30m，非抗震设计或抗震设计不大于7度的建筑石材幕墙工程.优点1：是可以有效地避免传统湿贴工艺出现的板材空鼓、开裂、脱落等现象，明显提高了建筑物的安全性和耐久性;优点2：可以完全避免传统湿贴工艺板面呈现的泛白、变色等现象，有利于保持幕墙清洁雅观;优点3：.在肯定程度上改良施工人员的劳动条件，避免湿作业，少受气候变化影响，节省冬施、雨施费用，也有助于加速工程进度。
干挂石材幕墙作为一种新型安装工艺，在美观、耐久、不易变色及平整度上都达到了一个新的水平。
石材幕墙施工方案后切式背栓连接是通过双切面抗震型后切锚栓、连接件将石材与骨架连接的一种石材幕墙固定方法，。
通过工程实践，总结形成本工法。
㈠特点1.1板材之间独立受力，独立安装，独立更换，节点做法灵活。
1.2连接可靠，对石板的削弱较小，减少连接部位石材局部破坏使石材面板有较高的抗震能力。
1.3可准确控制石材与锥形孔底的间距，确保幕墙的表面平整度。
1.4工厂化施工程度高，板材上墙后调整工作量少。
㈡工艺原理通过双切面专用磨头在石材背部距板边100～180mm 处磨出倒锥孔，倒锥孔与后切式锚栓采用尼龙体柔性结合，并将板面荷载通过骨架传递到主体结构。
㈢工艺流程现场排号胶缝质量检查安装质量检查工程质量验收幕墙表面清洗石材拼缝注胶石材饰面板安装隐蔽验收刷防锈漆安装铝合金连接件金属骨架安装金属骨架加工测量放线石材磨孔装配组件工艺流程图㈣操作要点：1、施工前准备：主体结构混凝土强度不宜低于C25；后置锚固件按照设计和规范要求进行现场抗拉拔试验， 骨架安装前进行石材幕墙的“四性”试验。
2、测量放线：通过主体结构的基准轴线和水准点进行准确定位。
3、金属骨架加工、安装：根据施工放样图检查放线准确与否，按照现场尺寸加工下料。
安装完同立面两端的立柱后，拉通线按顺序安装中间立柱。
将各施工水平控制线引至立柱上，用水平尺校核。
按设计图纸要求安装横梁。
若有焊接时，应对下方和相邻的已完工作面进行保护。
焊接时，应采用对焊，减少焊接产生变形，并检查焊缝合格后刷防锈漆。
4、石材加工、磨孔检查石材色差、尺寸偏差以及破损等情况，若有明显色差、缺棱、掉角等应进行更换，合格后将石材板块按图纸编号。
石材与骨架通过子母连接件连接，在面板上下两边进行磨孔，孔位距边100mm～180mm；横向间距不宜大于600mm。
连接件应选用锚栓生产厂家的配套产品；连接件与金属骨架的连接应严格按照现行规范要求采取防锈、防腐蚀措施。
石材与锚栓的选择关系注：上表为常用规格，超规格的应通过具体计算定。
图文解析：石材幕墙的7种干挂方式及特点相信大家都很清楚石材幕墙，但是不一定清楚石材幕墙是如何存在于建筑上。
石材幕墙一般采用干挂方式存在于建筑。
今天，小编就整理了一些石材幕墙的干挂方式，让大家一目了然。
石材干挂法又名空挂法，是当代饰面饰材装修中一种新型的施工工艺。
以金属挂件将饰面石材直接吊挂于建筑结构或空挂于钢架之上，不需再灌浆粘贴。
其原理是在主体结构上设主要受力点，通过金属挂件将石材固定在建筑物上。
石材干挂方式分类(1)钢销式干挂法钢销式干挂法又称插针法，是干挂石工艺中最早、最简洁的做法，钢销式又分两侧连接和四侧连接，结构特点是相邻两块石材面板固定在同一支钢销上，钢销固定在连接板上，连接板再与骨架固定。
(2)单肢短槽式干挂法立剖面平剖面将相邻两块石材面板共同固定在“T”形卡条上，“T”形卡条为不锈钢或铝合金，卡条再与骨架固定。
但是现在“T”形卡条已经被淘汰，只能使用“L”形卡条。
(3)双肢短槽式干挂法双肢短槽式干挂法是单肢短槽的改进做法，将相邻的两块石材面板共同固定在“干”形卡条上，“干”形卡条一般采用铝合金挤压成型，与骨架固定。
(4)通槽式干挂法通槽式挂法一般采用铝合金SE组合挂件(部分采用T型或蝶形挂件)，在每块石板上下边开通长槽，槽深度小于15mm，开槽宽度宜为6mm，挂件厚度大于4mm。
(5)小单元式干挂法立剖面平剖面(6)背栓式背栓式干挂法是将石材饰面板与龙骨结构进行连接，然后借助预埋件将龙骨结构固定在建筑结构上，同时借助底部拓孔技术将背栓的挂件与石材的饰面板进行有效固定，进而可以有效地避免两者连接处的开缝问题，并消弱石材饰面板对龙骨结构的反作用，很大程度上避免了石材局部的破坏。
(7)托板式连接形式——铝合金托板连接，粘接在工厂内完成，质量可靠。
安装结构——采用挂式结构，安装时可三维调整。
使用弹性胶垫安装，可实现柔性连接，提高抗震性能。
希望这些石材幕墙干挂方式的图文解读能够对大家有用，记得动动手转发评论和点赞哦!来源：中国幕墙网【中国石材网小程序】。
高层建筑组合式石材幕墙施工工法1、前言广东是一个台风多发地区，考虑到安全问题，建筑师很少选用石材作为外立面幕墙。
然而近年来，随着科学技术的进步和建筑技术的发展，建筑幕墙的新材料和新工艺不断涌现，石材幕墙在我国得到了迅猛发展，石材幕墙的总量多年来稳居世界第一，据专家统计，占每年世界石材幕墙开工量的65％。
建筑师逐渐开始选取石材作为表现建筑独特个性的元素。
石材幕墙应用的高度越来越高，体量越来越大；使用的石材品种越来越多，由原来单一的花岗岩发展到大理岩、石灰岩、砂岩等品种；在深圳皇轩酒店等一些高层、超高层建筑中，我们看到了越来越多的幕墙采用石材等脆性材料作为幕墙材料，石材幕墙的造形更复杂、安全性要求更高，安装施工工艺要求越来越严。
本工法阐述高层建筑组合式石材幕墙施工的方法。
2、特点组合式石材幕墙施工技术，为超高层建筑的石材幕墙的安装、更换与拆卸提供了新的便利方法。
该施工技术较之传统的干挂技术有许多独有的优势。
其一，它使用快捷方便，在加工的同时，建筑施工现场可安装龙骨系统，由于石材可按设计编号安装，所以无论哪一块石材运到现场，都可以马上安装，不受相邻石材安装的影响，可以节省安装时间，幕墙平整度容易控制并得到保证。
其二，系统结构合理，背卡和石材构成弹性连接，各连接点受力后具有弹性自平衡特点，同一块石材随卡数量的增多承载力增大，有利于抗震减振。
其三，背卡和石材之间用环氧树脂胶粘接，这样易于工厂化生产，质量容易控制，拉拔实验其承载力满足设计要求，离散性小，而且耐腐蚀性好。
其四，幕墙便于维护保养，破损石材更换方便，它突破了石材安装必须有序的要求，可随意装拆任意一块石材，进行单块更换，不影响相邻板块，施工安全简便快捷。
并且石材开槽费用低，只需用普通介片，设备简单易操作，综合成本相对较低。
3、适用范围组合式石材幕墙施工技术最适用于高层和超高层建筑花岗岩、微晶石等石材幕墙。
目前它已经通过了中国建筑科学研究院组织的台面加速度为900gal的X、y向Elcentro波和人工波振动台抗震实验，并在深圳市建筑科学研究院完成了产品的抗疲劳实验（正负风压400万次）。
表C5-1隐蔽工程检查记录（通用）工程名称X项目编号隐检项目装饰装修工程—石材幕墙隐检日期年月日隐检部位1—5 层南立面1—10轴轴线﹣0。
45m-23。
5m 标高隐检依据: 施工图号建筑设计总说明、幕墙深化设计施工图，设计变更/洽商/技术核定单（编号设计变更通知单001号、工作联系单SG—060 ）及有关国家现行标准等。
主要材料名称及规格/型号：建筑用干挂件4＊50*80mm,化学锚栓M12*160mm，硅都硅酮密封胶BG、F25HM，碳素结构钢Q235B 5#、Q235B 10#、不锈钢螺栓M12*120、埋板—200＊300*8 、防锈漆 .隐检内容:1、干挂件有出厂合格证及质量证明文件，复试合格,报告编号为:2014—20A—1249；2、化学锚栓有出厂合格证及质量证明文件,复试合格,报告编号为：2014-20A—1259；3、硅都硅酮密封胶有合格证及相关质量证明文件，复试合格，报告编号为：2015-08A—0038、2015-08A-0006；4、碳素结构钢Q235B5＃、 Q235B10＃有出厂合格证及质量证明文件,复试合格，报告编号为: 14008000007，14008000008；5、后置埋件的的位置、数量及后置埋件的拉拔力符合要求，并按要求进行复试，复试合格,报告编号：14060000944；6、主龙骨为10#镀锌槽钢，次龙骨为L50＊5角钢，表面热浸镀锌，主次龙骨连接安全可靠；7、石材槽口与托板间采用环氧树脂石材专用结构胶粘结，避免石材与金属硬性接触；8、主龙骨采用转接件与埋件焊接，焊缝均为满焊连接，焊接牢固,无漏焊、虚焊、焊瘤、弧坑焊缝、裂纹等缺陷；9、幕墙与各层楼板、隔墙外沿见的缝隙采用防火岩棉填充密实，底部采用镀锌钢板承托,承托板与主体及幕墙的缝隙采用防火密封胶密封严密；10、埋板及石材底部、顶部收口，伸缩缝等节点安装准确,详见附图；11、埋件、转接件、焊接后除渣除锈符合要求，无油渍、鳞皮、锈斑、焊渣、毛刺等附着物;12、现场焊接部位进行全面防腐处理，处理采用先刷2-3层防锈漆，再涂一层银粉，全部均匀覆盖，无遗漏、露底、流挂等现象;13、幕墙的防雷装置与主体结构的防雷装置连接安全可靠。
