变压器箱式变电所安装工程质量验收记录表(一)变压器箱式变电所是一种新型的电力设备，它具有体积小、安全可靠、维护方便等优点，成为目前变电所建设的主流方式。
变压器箱式变电所安装工程质量验收记录表是安装完毕后对于工程质量的检测记录，下面我们就对这个过程进行详细阐述。
一、验收前准备工作1. 向建设单位了解变电站的建设情况，包括变电站的规格、用电负荷等。
2. 准备验收人员、工具、仪表等。
3. 查看变电站的施工图纸，了解变电站的主要参数和设计方案，为验收做好准备。
4. 对变压器箱式变电所进行调试，通过变压器、控制装置等检测设备，确保设备良好。
二、主要验收内容1. 设备的外观变压器箱式变电所的外观应该完整无损，无擦痕、撕裂等损坏，接线正确、整齐，线缆槽的开孔应垂直、方正、无毛刺。
2. 设施环境在验收设施环境时，应加强空气、电气、防雷等方面的防护。
设备的通风要求好，室内的温度和湿度要稳定，气流和灯光要明亮。
3. 设备运行稳定性同时，要对设备的运行情况进行检查，包括电缆和线路的弯曲，电缆连接、接头、接地等情况等，确保设备各项指标正常。
4. 电气设备运行测试验收人员要对变压器箱式变电所运行情况进行测试，通过测试设备验证设备的稳定性，对合格的设备进行认定和配电。
三、验收结果1. 验收符合标准的设备，出具验收报告，方便信用制度的建立。
2. 验收不合格的设备要及时纠正其缺陷问题，保证设备合规运转。
3. 为确保变电站的安全、可靠性，应重视验收环节的质量管理，做好验收前的工作，提高验收人员的技术水平，对设备的安装、调试、验收等措施进行全过程的监督，使电气设备在投运后能够长期安全、稳定运行。
四、结论随着现代化建设迅速发展，对于电气设备的安全性和可靠性要求也越来越高。
变压器箱式变电所作为目前最常见的电气设备之一，安装质量的保证显得尤为重要。
为了保证设备长期安全、稳定运行，验收记录表及验收工作的实际运作也是重中之重。
三个小时不如一张报表，一份验收报告，也是一份质量保证。

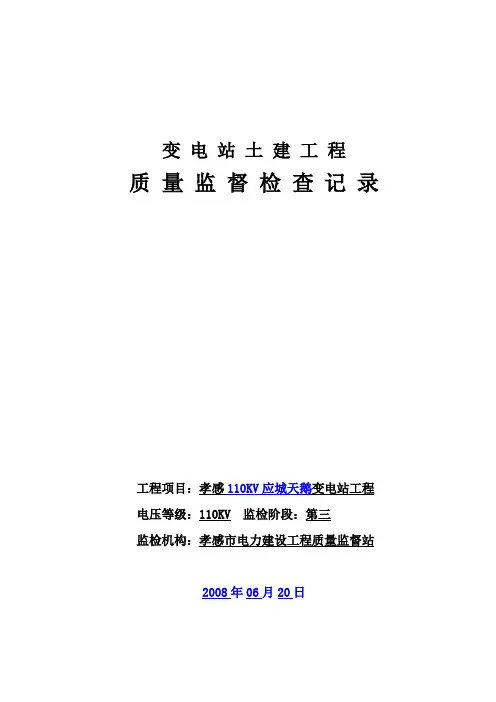

变电站土建工程
质量监督检查记录
工程项目：孝感110KV应城天鹅变电站工程电压等级：110KV 监检阶段：第三
监检机构：孝感市电力建设工程质量监督站
2008年06月20日
110KV应城天鹅变电站土建工程第三阶段
质量监督检查记录
变电站土建工程
质量监督检查报告
工程项目：孝感110KV应城天鹅变电站工程电压等级：110KV 监检阶段：第三
监检机构：孝感市电力建设工程质量监督站
2008年06月20日
主控楼主要实测项目汇总表
总测点数：；总超标数：；合格率： % 检查人：年月日
土建工程质量检验记录表
年月日
质检人：。
电力工程安全检查记录表项目基本信息- 项目名称：- 工程地点：- 日期：- 检查人员：- 工程负责人：检查内容1. 设备安全检查- 检查电力设备的正常运行情况，包括输电线路、变电站以及其他供电设施。
- 检查设备的外观，确保无明显损坏或松动。
- 核对设备的标识、编号和安全警示标志，确保完整且清晰可见。
- 检查设备的接地情况，确保接地线路安全可靠。
2. 用电设备检查- 检查用电设备的电气接地和漏电保护情况。
- 检查用电设备的接线是否牢固，无松动、烧焦或断裂现象。
- 核对用电设备的标识、编号和额定功率，确保与实际使用的设备相符。
- 检查用电设备周围是否存在明火、易燃物品或其他安全隐患。
3. 火灾安全检查- 检查火灾报警设备的正常运行情况。
- 检查灭火器、灭火器箱和消防栓的位置是否明显，易于使用。
- 核对灭火器的有效期，确保在有效期内或已进行定期检查。
- 检查消防通道和应急疏散通道的畅通情况。
4. 安全作业检查- 检查作业人员是否穿着符合要求的个人防护装备。
- 核查作业人员的安全培训记录，确保具备相应的操作技能和安全知识。
- 检查作业现场是否有作业指导书、作业票或其他必要的安全管理文件。
- 观察作业现场的安全措施，包括警示标志、防护栏杆等。
检查结果记录- 设备安全检查：- 结果：- 处理措施：- 用电设备检查：- 结果：- 处理措施：- 火灾安全检查：- 结果：- 处理措施：- 安全作业检查：- 结果：- 处理措施：总结和改进建议- 总结上次检查的问题和处理情况。
- 提出本次检查中发现的问题和建议的改进措施。
- 预防类似问题再次发生的建议措施。
签字- 项目负责人签字：- 检查人员签字：。
电力变电站日常巡视检查记录表说明本文档是用于记录电力变电站日常巡视检查的记录表。
巡视检查是确保变电站设备正常运行和安全运营的重要环节。
请按照以下要求填写巡视检查记录。
基本信息- 变电站名称：- 巡视日期：- 巡视人员：巡视内容设备运行情况变压器- 变压器型号：- 油温（℃）：- 油位（%）：- 线圈温度（℃）：- 压力（Psi）：- 定子电流（A）：绝缘子- 绝缘子型号：- 绝缘子污秽度：- 绝缘子破损情况：断路器- 断路器型号：- 运行情况：- 机械部分是否正常：- 电器部分是否正常：隔离开关- 隔离开关型号：- 运行情况：安全情况灭火器- 灭火器数量：- 灭火器是否过期：消防栓- 消防栓数量：- 消防栓是否正常：安全隐患- 是否存在安全隐患：- 如存在安全隐患，请详细描述：备注（根据实际情况填写备注内容）以上是电力变电站日常巡视检查记录表的内容，每次巡视时请认真填写，并及时处理发现的问题。
巡视记录应妥善保存，以备日后参考。
电力变电站日常巡视检查记录表说明本文档是用于记录电力变电站日常巡视检查的记录表。
巡视检查是确保变电站设备正常运行和安全运营的重要环节。
请按照以下要求填写巡视检查记录。
基本信息- 变电站名称：- 巡视日期：- 巡视人员：巡视内容设备运行情况变压器- 变压器型号：- 油温（℃）：- 油位（%）：- 线圈温度（℃）：- 压力（Psi）：- 定子电流（A）：绝缘子- 绝缘子型号：- 绝缘子污秽度：- 绝缘子破损情况：断路器- 断路器型号：- 运行情况：- 机械部分是否正常：- 电器部分是否正常：隔离开关- 隔离开关型号：- 运行情况：安全情况灭火器- 灭火器数量：- 灭火器是否过期：消防栓- 消防栓数量：- 消防栓是否正常：安全隐患- 是否存在安全隐患：- 如存在安全隐患，请详细描述：备注（根据实际情况填写备注内容）以上是电力变电站日常巡视检查记录表的内容，每次巡视时请认真填写，并及时处理发现的问题。
电力工程有限公司35千伏变电站工程三级质量检查记录表竣工验收质量检查不合格品识别处置表35千伏 -变电站工程土建竣工验收施工质量公司级检查记录DBB-GSJCJL-01一、地基与基础分部工程1.轴线位移独立基础【≤10mm】3 5 5 2 6 2 0 9 4 1 6 32.基础标高偏差【≤±10mm】 + -3 -4 -8 6 -7 4 -5 -8 6 43.基础断面【+8～-5 mm】6 -5 6 7 -5 4 +7 -5 -4 -5 64.杯形基础杯底【0～-10 mm】: -4 -3 -3 -4 -8 -9 -7 -5 -7 -55.基础外观: 外观质量无露筋、蜂窝、孔洞、夹渣、疏松、裂缝等，符合设计和规范要求。
二、主体分部工程1.轴线位移柱、梁【≤8mm】7 8 6 4 5 4 6 4 7 8 5 62.垂直度层高≤5m【≤8(6) mm】 5 4 2 6 5 2 5 3 4 33.柱、梁标高偏差【≤±10mm】10 -9 8 -2 9 -8 9 -10 8 -9 104.截面尺寸偏差【+8～-5 mm】4 -4 8 8 -5 6 8 -5 -5 -4 85.表面平整度【≤8(6) mm】 4 5 3 6 5 1 5 4 3 46.柱、梁、板外观: 外观质量无露筋、蜂窝、孔洞、夹渣、疏松、裂缝等，符合设计和规范要求。
三、建筑电气分部：1.照明开关的选用、开关的通断位置正确；2.绝缘电线套管埋设位置及埋设方式符合设计及规范要求；3.插座的接线符合设计及规范要求；4.连接的电线电缆符合设计及规范要求5.防雷接地敷设符合设计及规范要求。
四、给排水分部：1.未完成施工，但不影响电气安装施工。
五、装饰装修分部1、未完成施工，但不影响电气安装施工。
六、建筑屋面分部1.找平层、保温层、结合层、细石混凝土保护层等施工符合设计及规范要求。
2.泛水高度大于250mm，符合要求。
七、构支架安装1.杯底安装标高偏差【±5(4) mm】 4 -2 -4 -2 -5 -3 -3 3 2 42.垂直偏差【小于3/2000混凝土杆长，且不大于25mm】3 5 4 5 6 4 7 8 5 23.电杆外观符合现行有关标准规定4.钢筋混凝土电杆型号符合设计要求八、施工相关资料1.施工相关资料如材料进场检验报审、施工检验批记录、各种检试验报告等齐全，基本做到工序完成资料完成。
精心整理干式变压器安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：表号：CCM-DQC-001（C版）变压器安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：表号：CCM-DQC-002（C版）“GIS”封闭式组合电器安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：表号：CCM-DQC-003（C版）SF6断路器安装与调试工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：表号：CCM-DQC-004（C版）隔离开关安装与调试工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：抽检率％：表号：CCM-DQC-005（C版）10kV开关柜及设备安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：抽检率％：表号：CCM-DQC-006（C版）（）互感器安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：抽检率％：注：序号1～7适用干式互感器。
1～13适用于电容式、油侵式、SF6气体绝缘介质互表号：CCM-DQC-007（C版）电力电容器组安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：单台容量：安装位置：施工单位：抽检率％：表号：CCM-DQC-008（C版）避雷器安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：抽检率％：表号：CCM-DQC-009（C版）干式电抗器安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：抽检率％：C版）硬（管）母线安装工程监理检查记录表工程名称：编号：___-__母线型号：母线名称：母线长度：安装位置：施工单位：表号：CCM-DQC-011（C版）电缆敷设与电缆头制作安装工程监理检查记录表工程名称：编号：___-__电缆线路名称：电缆型号：电缆段长度：安装位置：施工单位：表号：CCM-DQC-012（C版）接地装置网安装、避雷针接地装置工程监理检查记录表工程名称：编号：___-__接地装置名称：装置位置：施工单位：表号：CCM-DQC-013（C版）蓄电池柜、整流装置工程监理检查记录表工程名称：编号：___-__蓄电池柜型号：安装位置：施工单位：整流装置型号：抽检率％：表号：CCM-DQC-014（C版）通讯一次设备安装工程监理检查记录表工程名称：编号：___-__设备名称：耦合电容器型号：阻波器型号：结合滤波器型号：安装位置：施工单位：表号：CCM-DQC-015（C版）220kV（110kV）电缆线路工程监理检查记录表工程名称：编号：___-__线路段名称：电缆规格型号：电缆线路长度：安装位置：施工单位：表号：CCM-DQC-016（C版）。
