GB-T1221-2005金属阀门结构长度

全国阀门标准化技术委员会、中国标准出版社编著的《中国机械工业标准汇编（阀门卷上第4版）》为基础、材料、试验与检验，共收录国家标准30项，机械行业标准20项。

本卷汇编适用于从事阀门设计、生产、制造及检验人员使用，也可作为大专院校相关专业师生的参考用书。

目录基础GB／T 1047—2005 管道元件DN（公称尺寸）的定义和选用GB／T 1048—2005 管道元件PN（公称压力）的定义和选用GB／T 12220—1989 通用阀门标志GB／T 12221—2005 金属阀门结构长度GB／T 12222—2005 多回转阀门驱动装置的连接GB／T 12223—2005 部分回转阀门驱动装置的连接GB／T 12224—2005 钢制阀门一般要求GB／T 1224：7—1989 蒸汽疏水阀分类GB／T 12250一2005 蒸汽疏水阀术语、标志、结构长度GB／T 12712—1991 蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求GB／T 21465—2008 阀门术语GB／T 22652—2008 阀门密封面堆焊工艺评定GB／T 24919—2010 工业阀门安装使用维护一般要求GB／T 24921.1—2010 石化工业用压力释放阀的尺寸确定、选型和安装第1部分：尺寸的确定和选型GB／T 24921.2—2010 石化工业用压力释放阀的尺寸确定、选型和安装第2部分：安装GB 26640—2011 阀门壳体最小壁厚尺寸要求规范JB／T 106—2004 阀门的标志和涂漆JB／T 308—2004 阀门型号编制方法JB／T 2203—1999 弹簧式安全阀结构长度JB／T 2205—2000 减压阀结构长度JB／T 4018一1999 电站阀门型号编制方法JB／T 7928—1999 通用阀门供货要求JB／T 8530—1997 阀门电动装置型号编制方法材料GB／T 12225—2005 通用阀门铜合金铸件技术条件GB／T 12226—2005 通用阀门灰铸铁件技术条件GB／T 12227—2005 通用阀门球墨铸铁件技术条件GB／T 12228—2006 通用阀门碳素钢锻件技术条件GB／T 12229—2005 通用阀门碳素钢铸件技术条件GB／T 12230—2005 通用阀门不锈钢铸件技术条件JB／T 5300—2008 工业用阀门材料选用导则JB／T 7248—2008 阀门用低温钢铸件技术条件JB／T 7927—1999 阀门铸钢件外观质量要求试验与检验GB／T 12242—2005 压力释放装置性能试验规范GB／T 12245—2006 减压阀性能试验方法GB／T 12251—2005 蒸汽疏水阀试验方法GB／T 13927—2008 工业阀门压力试验GB／T 26479—2011 弹性密封部分回转阀门耐火试验GB／T 26480一2011 阀门的检验和试验GB／T 26481—2011 阀门的逸散性试验GB／T 26482—2011 止回阀耐火试验JB／T 6439—2008 阀门受压件磁粉检测JB／T 6440一2008 阀门受压铸钢件射线照相检测JB／T 6902—2008 阀门液体渗透检测JB／T 6903—2008 阀门锻钢件超声波检测JB／T 8858—2004 闸阀静压寿命试验规程JB／T 8859—2004 截止阀静压寿命试验规程JB／T 8860—2004 旋塞阀静压寿命试验规程JB／T 8861—2004 球阀静压寿命试验规程JB／T 8862—2000 阀门电动装置寿命试验规程JB／T 8863—2004 蝶阀静压寿命试验规程GB／T 4213—2008气动调节阀GB／T 8464—2008铁制和铜制螺纹连接阀门GB／T l0869—2008 电站调节阀GB／T l2232—2005通用阀门法兰连接铁制闸阀GB／T l2233—2006通用阀门铁制截止阀与升降式止回阀GB／T l2234—2007 石油、天然气工业用螺柱连接阀盖的钢制闸阀GB／T l2235—2007 石油、石化及相关工业用钢制截止阀和升降式止回阀GB／T l2236—2008 石油、化工及相关工业用的钢制旋启式止回阀GB／T l2237—2007 石油、石化及相关工业用的钢制球阀GB／T l2238—2008法兰和对夹连接弹性密封蝶阀GB／T l2239—2008工业阀门金属隔膜阀GB／T l2240—2008铁制旋塞阀GB／T l2241—2005安全阀L般要求GB／T l2243—2005弹簧直接载荷式安全阀GB／T l2244—2006减压阀一般要求阀门基础GB／T1047-2005管道元件DN（公称尺寸）的定义和选用GB／T1048-2005管道元件PN（公称压力）的定义和选用GB／T12220-1989通用阀门标志GB／T12221-2005金属阀门结构长度GB／T122222005多回转阀门驱动装置的连接GB／T12223-2005部分回转阀门驱动装置的连接GB／T12224-2005钢制阀门一般要求GB／T12247-1989蒸汽疏水阀分类GB／T12250-2005蒸汽疏水阀术语、标志、结构长度68／T12712-1991蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求68／T21465-2008阀门术语GB／T22652-2008阀门密封面堆焊工艺评定JB／T2203-1999弹簧式安全阀结构长度JB／T2205-2000减压阀结构长度JB／T7928-1999通用阀门供货要求JB／T8530-1997阀门电动装置型号编制方法阀门材料GB／T12225-2005通用阀门铜合金铸件技术条件68／T12226-2005通用阀门灰铸铁件技术条件68／T12227-2005通用阀门球墨铸铁件技术条件GB／T12228-2006通用阀门碳素钢锻件技术条件GB／T12229-2005通用阀门碳素钢铸件技术条件GB／T12230-2005通用阀门不锈钢铸件技术条件JB／T6438-1992阀门密封面等离子弧堆焊技术要求JB／T6617-1993阀门用柔性石墨填料环技术条件JB／T7744-1995阀门密封面等离子弧堆焊用合金粉末JB／T9142-1999阀门用缓蚀石棉填料技术条件JB／T10507-2005阀门用金属波纹管阀门试验与检验GB／T12242-2005压力释放装置性能试验规范GB／T12245-2006减压阀性能试验方法GB／T12251-2005蒸汽疏水阀试验方法GB／T13927-2008工业阀门压力试验JB／T5296-1991通用阀门流量系数和流阻系数的试验方法JB／T6899-1993阀门的耐火试验JB／T7927-1999阀门铸钢件外观质量要求JB／T8858-2004闸阀静压寿命试验规程IB／T8859-2004截止阀静压寿命试验规程JB／T8860-2004旋塞阀静压寿命试验规程JB／T8861-2004球阀静压寿命试验规程JB／T8862-2000阀门电动装置寿命试验规程JB／T8863-2004蝶阀静压寿命试验规程JB／T9092-1999阀门的检验与试验中册:阀门产品GB/T 4213—2008气动调节阀GB 7512—2006液化石油气瓶阀GB/T 8464—2008铁制和铜制螺纹连接阀门GB/T 10869—2008 电站调节阀GB 10877—1989 氧气瓶阀GB 10879—1989溶解乙炔气瓶阀GB/T 12232-2005通用阀门法兰连接铁制闸阀GB/T 12233-2006通用阀门铁制截止阀与升降式止回阀GB/T 12234-2007 石油、天然气工业用螺柱连接阀盖的钢制闸阀GB/T 12235-2007石油、石化及相关工业用钢制截止阀和升降式止回阀GB/T 12236—2008石油、化工及相关工业用的钢制旋启式止回阀GB/T 12237—2007石油、石化及相关工业用的钢制球阀GB/T 12238-2008法兰和对夹连接弹性密封蝶阀GB/T 12239—2008工业阀门金属隔膜阀GB／T l2240—2008铁制旋塞阀GB／T l2241—2005安全阀L般要求GB／T l2243—2005弹簧直接载荷式安全阀GB／T l2244—2006减压阀一般要求GB／T l2246—2006先导式减压阀GB／T 13932—1992通用阀门铁制旋启式止回阀GB／T l4173—2008水利水电工程钢闸门制造、安装及验收规范GB／T l9672—2005管线阀门技术条件下册:专用产品GB 7512-2006 液化石油气瓶阀GB 10879-2009 溶解乙炔气瓶阀GB 15.382-2009 气瓶阀通用技术要求GB 15930-2007 建筑通风和排烟系统用防火阀门GB/T. 20910-2007 热水系统用温度压力安全阀GB/T 21384-2008 电热水器用安全阀GB／T 21385—2008金属密封球阎GB／T 21386—2008 比例式减压阀GB／T 21387—2008轴流式止回阀GB／T 22130—2008钢制旋塞阀GB/T 22653-2008 液化气体设备用紧急切断阀GB／T 22654—2008蒸汽疏水阀技术条件GB／T 23300—2009平板闸阀GB/T 24917-2010 眼镜阀GB/T 24918-2010 低温介质用紧急切断阀GB／T 24920—2010石化工业用钢制压力释放阀GB／T 24924—2010供水系统用弹性密封闸阀GB／T 24925—2010低温阀门技术条件GB／T 26144—2010 法兰和对夹连接钢制衬氟塑料蝶阀GB/T 26145-2010 排污阀GB/T 26146-2010 偏心半球阀GB/T 26478-2011 氨用截止阀和升降式止回阀JB／T 2195—1998 YDF2系列阀门电动装置用三相异步电动机技术条件JB／T 3595—2002电站阀门一般要求JB／T 5298—1991管线用钢制平板闸阀JB／T 5299—1998液控止回蝶阀JB/T 6441-2008 压缩机用安全阀JB/T 6446-2004 真空阀门JB/T 7245-1994 制冷装置用截止阀JB／T 7352—1994工业过程控制系统用电磁阀IB／T 7387—1994工业过程控制系统用电动控制阀JB/T 7550-2007 空气分离设备用切换蝶阀JB/T 8691-1998 对夹式刀形闸阀JB/T 8692-1998 烟道蝶阀JB/T 9081-1999 空气分离设备用低温截止阀和节流阀技术条件JB/T 10368-2002 液压节流阀JB/T 10529-2005 陶瓷密封阀门技术条件JB/T 10530-2005 氧气用截止阀JB/T 10673-2006 撑开式金属密封阀门JB/T 10674-2006 水力控制阀JB/T 10675-2006 水用套筒阀JB/T 11057-2010 旋转阀技术条件零部件GB/T 26147-2010 球阀球体技术条件JB/T 93-2008 阀门零部件扳手、手柄和手轮JB/T 1700-2008 阀门零部件螺母、螺栓和螺塞JB/T 17 01-2010 阀门零部件阀杆螺母JB/T 1702-2008 阀门零部件轴承压盖JB/T 1703-2008 阀门零部件衬套JB/T 1708-2010 阀门零部件填料压盖、填料压套和填料压板JB/T 1712-2008 阀门零部件填料和填料垫JB/T 1718-2008 阀门零部件垫片和止动垫圈JB/T 1726-2008 阀门零部件阀瓣盖和对开圆环JB/T 1741-2008 阀门零部件顶心JB/T 1749-2008 阀门零部件氨阀阀瓣JB/T 1754-2008 阀门零部件接头组件JB/T 1757-2008 阀门零部件卡套、卡套螺母JB/T 1759-2010 阀门零部件轴套JB/T 2768-2010 阀门零部件高压管子、管件和阀门端部尺寸JB/T 2769-2008 阀门零部件高压螺纹法兰JB/T 2772-2008 阀门零部件高压盲板JB/T 2776-2010 阀门零部件高压透镜垫JB/T 2778-2008 阀门零部件高压管件和紧固件温度标记JB/T 5208-2008 阀门零部件隔环JB/T 5210-2010 阀门零部件上密封座JB/T 5211-2008 阀门零部件闸阀阀座JB/T 6617-1993 阀门用柔性石墨填料环技术条件JB/T 10507-2005 阀门用金属波纹管。

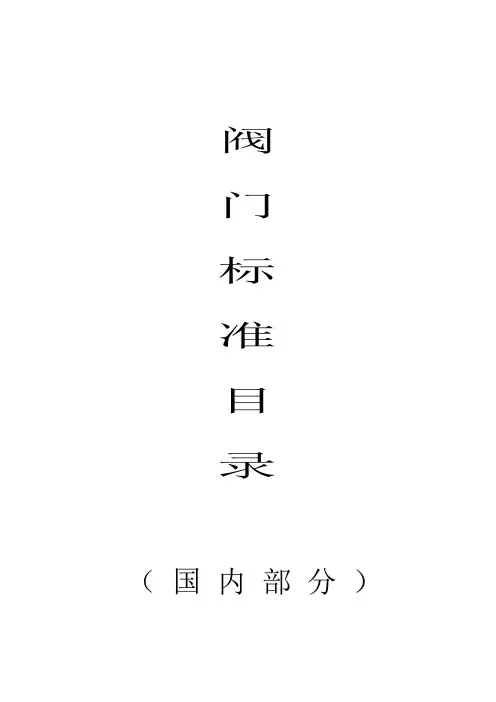

阀门标准目录（国内部分）目录1．基础标准 (05)2．通用件标准 (06)3．对接要素标准 (08)⑴端部标准 (08)⑵结构长度标准 (09)4．材料标准 (10)⑴铸件标准 (10)a铸铁标准 (10)b铸钢标准 (11)c其它铸件标准 (12)⑵锻件标准 (13)⑶型钢标准 (14)a园钢标准 (14)b钢板标准 (15)c钢管标准 (16)⑷焊材标准 (17)⑸其它材料标准 (18)5．产品标准 (19)⑴闸阀标准 (19)⑵截止阀标准 (20)⑶止回阀标准 (21)⑷球阀标准 (22)⑸蝶阀标准 (23)⑹旋塞阀标准 (24)⑺安全阀标准 (25)⑻减压阀标准 (26)⑼疏水阀标准 (27)⑽隔膜阀标准 (28)⑾调节阀标准 (29)⑿电磁阀标准 (30)⒀水力控制阀标准 (31)⒁其它阀门标准 (32)6．检验与试验标准 (34)7．焊接标准 (35)8．其它标准 (36)⑴基础标准 (36)⑵机械制图标准 (37)⑶互换性标准 (39)a公差与配合标准 (39)b形位公差标准 (40)c表面粗糙度标准 (41)⑷结构要素标准 (42)a螺纹标准 (42)b轴伸标准 (43)c花键标准 (44)d键联结标准 (45)e其它要素标准 (46)⑸设计标准 (47)a设计管理标准 (47)b设计计算 (48)c安全计算 (49)⑹工艺标准 (50)a工艺管理标准 (50)b工艺综合标准 (51)c切削加工与装配标准 (52)⑺工装标准 (53)a工装管理标准 (53)b工装综合标准 (54)⑻通用件、标准件标准 (55)a轴承标准 (55)b紧固件标准 (57)c其它标准 (60)。

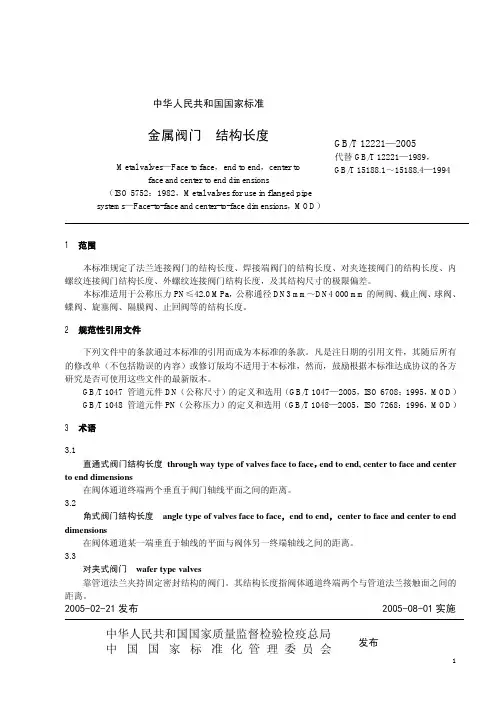

11 范围本标准规定了法兰连接阀门的结构长度、焊接端阀门的结构长度、对夹连接阀门的结构长度、内螺纹连接阀门结构长度、外螺纹连接阀门结构长度，及其结构尺寸的极限偏差。

本标准适用于公称压力PN ≤42.0 MPa ，公称通径DN3 mm ～DN4 000 mm 的闸阀、截止阀、球阀、蝶阀、旋塞阀、隔膜阀、止回阀等的结构长度。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

GB/T 1047 管道元件DN （公称尺寸）的定义和选用（GB/T 1047—2005，ISO 6708：1995，MOD ） GB/T 1048 管道元件PN （公称压力）的定义和选用（GB/T 1048—2005，ISO 7268：1996，MOD ） 3 术语 3.1直通式阀门结构长度 through way type of valves face to face ，end to end, center to face and center to end dimensions在阀体通道终端两个垂直于阀门轴线平面之间的距离。

3.2角式阀门结构长度 angle type of valves face to face ，end to end ，center to face and center to end dimensions在阀体通道某一端垂直于轴线的平面与阀体另一终端轴线之间的距离。

3.3对夹式阀门 wafer type valves靠管道法兰夹持固定密封结构的阀门。

其结构长度指阀体通道终端两个与管道法兰接触面之间的距离。

2005-02-21发布 2005-08-01实施GB/T 12221—200524 结构长度尺寸与极限偏差4.1 公称通径数值按GB/T 1047的规定；公称压力数值按CB/T 1048的规定。

《中国机械工业标准汇编——阀门卷（第二版）》(整理合集) 阀门标准汇编目录如下：一、阀门基础/read.php?tid=15077&fpage=2GB/T 1047-2005 管道元件DN(公称尺寸)的定义和选用GB/T1048-2005 管道元件PN(公称尺寸)的定义和选用GB/T12220-1989 通用阀门标志GB/T12221-2005 金属阀门结构长度GB/T12222-2005 多回转阀门驱动装置的连接GB/T12223-2005 部分回转阀门驱动装置的连接GB/T12224-2005 钢制阀门一般要求GB/T12247-1989 蒸汽疏水阀分类GB/T12250-2005 蒸汽疏水阀术语、标志、结构长度GB/T12712-1991 蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求JB/T74-1994 管路法兰技术条件JB/T7928-1999 通用阀门供货要求JB/T8530-1997 阀门电动装置型号编制方法增加部分：GB/T11698-1989 船用法兰连接金属阀门结构长度GB/T12252-1989 通用阀门供货要求JB/T 106-2004 阀门的标志与涂漆JB/T308-2004 阀门型号编制方法JB/T 2203-1989 弹簧式安全阀结构长度JB/T2205-2000 减压阀结构长度JB2765-1981 阀门名词术语二、阀门材料/read.php?tid=15078&fpage=2GB/T12225-2005 通用阀门铜合金铸件技术条件GB/T12226-2005 通用阀门灰铸铁件技术条件GB/T12227-2005 通用阀门球墨铸铁件技术条件GB/T12228-2005 通用阀门碳素钢锻件技术条件GB/T12229-2005 通用阀门碳素钢铸件技术条件GB/T12230-2005 通用阀门不锈钢铸件技术条件JB/T 5300-1991 通用阀门材料JB/T 6438-1992 阀门密封面等离子弧堆焊技术要求JB/T 7248-1994 阀门用低温钢铸件技术条件JB/T 7744-1995 阀门密封面等离子弧堆焊用合金粉末增加标准JB/T 6369-2005 柔性石墨金属缠绕垫片技术条件JB/T 6617-1993 阀门用柔性石墨填料环技术条件JB/T 6618-2005 金属缠绕垫用聚四氟乙烯带技术条件JB/T 6626-1993 聚四氟乙烯编织填料JB/T 6627-1993 碳纤维浸渍聚四氟乙烯编织填料JB/T 6628-1993 柔性石墨复合增强垫JB/T 7759-1995 芳纶纤维酚醛纤维编织填料技术条件JB/T 8558-1997 石棉—聚四氟乙烯混编填料JB/T 8560-1997 碳纤维—聚四氟乙烯混编填料JB/T 9142-1999 阀门用缓蚀石棉填料技术条件三、阀门产品/read.php?tid=15079&fpage=2GB/T 4213-1992 气动调节阀GB 7512-2006 液化石油气瓶阀GB/T 8464-1998 水暖用内螺纹连接阀门GB 10877-1989 氧气瓶阀GB 10879-1992 溶解乙炔气瓶阀GB/T 12232-2005 通用阀门法兰连接铁制闸阀GB/T 12233-1989 通用阀门铁制截止阀与升降式止回阀GB/T 12234-1989 通用阀门法兰和对焊连接钢制闸阀GB/T 12235-1989 通用阀门法兰连接钢制截止阀和升降式止回阀GB/T 12236-1989 通用阀门钢制旋启式止回阀GB/T 12237-1989 通用阀门法兰和对焊连接钢制球阀GB/T 12238-1989 通用阀门法兰和对夹连接蝶阀GB/T 12239-1989 通用阀门隔膜阀GB/T 12240-1989 通用阀门铁制旋塞阀GB/T 12241-2005 安全阀一般要求GB/T 12243-2005 弹簧直接载荷式安全阀GB/T 12244-1989 减压阀一般要求GB/T 12246-1989 先导式减压阀GB 13438-1992 氩气瓶阀GB 13439-1992 液氯瓶阀GB/T 13932-1992 通用阀门铁制旋启式止回阀GB/T 14173-1993 平面钢闸门技术条件GB/T 15185-1994 铁制和铜制球阀GB 15382-1994 气瓶阀通用技术条件GB/T 19672-2005 管线阀门技术条件JB/T 450-1992 PN16.0~32.0MPa锻造角式高压阀门、管件、紧固件技术条件JB/T 2766-1992 PN16.0~32.0MPa锻造高压阀门结构长度JB/T 2768-1992 PN16.0~32.0MPa管子、管件、阀门端部尺寸JB/T 2769-1992 PN16.0~32.0MPa螺纹法兰JB/T 2770-1992 PN16.0~32.0MPa接头螺母JB/T 2771-1992 PN16.0~32.0MPa接头JB/T 2772-1992 PN16.0~32.0MPa盲板JB/T 2773-1992 PN16.0~32.0MPa双头螺柱JB/T 2774-1992 PN16.0~32.0MPa阶端双头螺柱及螺孔尺寸JB/T 2775-1992 PN16.0~32.0MPa螺母JB/T 2776-1992 PN16.0~32.0MPa透镜垫JB/T 2777-1992 PN16.0~32.0MPa无孔透镜垫JB/T 2778-1992 PN16.0~32.0MPa管件和紧固件温度标记JB/T 3595-2002 电站阀门一般要求JB/T 5298-1991 管线用钢制平板闸阀JB/T 5299-1999 液控止回阀JB/T 6441-1992 压缩机用安全阀JB/T 6900-1993 排污阀JB/T 6901-1993 封闭式眼镜阀JB/T 7245-1994 制冷装置用截止阀JB/T 7352-1994 工业过程控制系统用电磁阀JB/T 7376-1994 气动空气减压阀技术条件JB/T 7387-1994 工业过程控制系统用电动控制阀JB/T 7550-1994 空气分离设备用切换蝶阀JB/T 7745-1995 管线球阀JB/T 7746-1995 缩径锻钢阀门JB/T 7747-1995 针形截止阀JB/T 7749-1995 低温阀门技术条件JB/T 8219-1999 工业过程测量和控制系统用电动执行机构JB/T 8527-1997 金属密封蝶阀JB/T 8528-1997 普通型阀门电动装置技术条件JB/T 8529-1997 隔爆型阀门电动装置技术条件JB/T 8531-1997 阀门手动装置技术条件JB/T 8691-1998 对夹式刀型闸阀JB/T 8692-1998 烟道蝶阀JB/T 8937-1999 对夹式止回阀JB/T 9081-1999 空气分离设备用低温截止阀和节流阀技术条件JB/T 9093-1999 蒸汽疏水阀技术条件JB/T 9094-1999 液化石油气设备用紧急切断阀技术条件JB/T 10529-2005 陶瓷密封阀门技术条件JB/T 10530-2005 氧气用截止阀增加标准CB/Z 800-2004 船用阀门选用指南CJ/T 153-2001 自含式温度控制阀CJ/T 179-2003 自力式流量控制阀DL/T 641-2005 电站阀门电动执行机构DL/T 922-2005 火力发电用止回阀技术条件DL/T 959-2005 电站锅炉安全阀应用导则GB/T 10868-2005 电站减温减压阀GB 10869-1989 电站调节阀技术条件GB/T 17213-2005 工业过程控制阀HG/T 2434-1993 搪玻璃阀门技术条件HG/T 3704-2003 氟塑料衬里阀门通用技术条件HG/T 21505-1992 组合式视镜HG/T 21575-1994 带灯视镜HG/T 21637-1991 化工管道过滤器JB/T 1308-1999 PN250MPa阀门及管件JB/T 2195-1998 YDF2系列阀门电动装置用三相异步电动机技术条件JB/T 4077-1991 高真空插板阀型式与基本参数JB/T 4078-1991 高真空挡板阀型式与基本参数JB/T 4079-1991 高真空蝶阀型式与基本参数JB/T 4080-1991 高真空电磁阀型式与基本参数JB/T 5223-1991 工业过程控制系统用气动长行程执行机构JB/T 5345-2005 变压器用蝶阀JB/T 6304-1992 汽轮机主要专用阀门技术条件JB/T 6323-2002 减温减压装置JB/T 6446-2004 真空阀门JB/T 7245-1994 阀式孔板节流装置JB/T 7368-1994 工业过程控制用阀门定位器JB/T 7538-1994 管道用篮式过滤器JB/T 8670-1997 YBDF2系列阀门电动装置用隔爆型三相异步电动机技术条件JB/T 8864-2004 阀门气动装置技术条件JB/T 10233-2001 符合HART协议的电动执行机构通用技术条件JB/T 10387-2002 符合FF协议的智能电动执行机构JB/T 10507-2005 阀门用金属波纹管四、阀门试验和检验/read.php?tid=15167GB/T 12242-2005 压力释放装置性能试验规范GB/T 12245-1989 减压阀性能试验方法GB/T 12251-2005 蒸汽疏水阀试验方法GB/T 13927-1992 通用阀门压力试验JB/T 5296-1991 流量系数和流阻系数的试验方法JB/T 6439-1992 阀门受压铸钢件磁粉探伤检验JB/T 6440-1992 阀门受压铸钢件射线照相检验JB/T 6899-1993 阀门的耐火试验JB/T 6902-1993 阀门铸钢件液体渗透检查方法JB/T 6903-1993 阀门锻钢件超声波检查方法JB/T 7748-1995 阀门清洁度和测定方法JB/T 7927-1999 阀门铸钢件外观质量要求增加标准GB/T 8104-1987 流量控制阀试验方法GB/T 8105-1987 压力控制阀试验方法GB/T 8106-1987 方向控制阀试验方法GB/T 8107-1987 液压阀压差-流量特性试验方法JB/T 6904-1993 气瓶阀的检验与试验JB/T 7539-1994 机电产品包装检验规程导则JB/T 7760-1995 阀门填料密封试验规范JB/T 8858-2004 闸阀静压寿命试验规程JB/T 8859-2004 截止阀静压寿命试验规程JB/T 8860-2004 旋塞阀静压寿命试验规程JB/T 8861-2004 球阀静压寿命试验规程JB/T 8862-2000 阀门电动装置寿命试验规程JB/T 8863-2004 蝶阀静压寿命试验规程JB/T 9092-1999 阀门的检验与试验JB/T 9143-1999 缓蚀石棉填料腐蚀试验方法JB/T 50005-1999 阀门用柔性石墨填料环产品质量分等JB/T 50006-1999 碳纤维浸渍聚四氟乙烯编织填料产品质量分等JB/T 50007-1999 聚四氟乙烯编织填料产品质量分等JB/T 50008-1999 柔性石墨烯编织填料产品质量分等JB/T 53023-1999 真空阀门产品质量分等JB/T 53036-1999 止回阀产品质量分等JB/T 53072-1999 封闭式眼镜阀产品质量分等JB/T 53162-1999 闸阀产品质量分等JB/T 53165-1999 高压平衡截止阀产品质量分等JB/T 53166-1999 隔膜阀产品质量分等JB/T 53167-1999 球阀产品质量分等JB/T 53168-1999 多回转阀门电动装置产品质量分等JB/T 53170-1999 弹簧直接载荷式安全阀产品质量分等JB/T 53171-1999 蝶阀产品质量分等JB/T 53172-1999 液化石油气瓶阀产品质量分等JB/T 53173-1999 阀门碳素钢铸件产品质量分等JB/T 53174-1999 截止阀产品质量分等JB/T 53177-1999 溶解乙炔气瓶阀产品质量分等JB/T 53183-1999 阀门用灰铸铁件产品质量分等JB/T 53200-1999 对夹式刀形闸阀产品质量分等JB/T 53217-1999 氧气瓶阀产品质量分等JB/T 53242-1999 管线用钢制平板闸阀产品质量分等JB/T 53243-1999 通用阀门球墨铸铁件产品质量分等JB/T 53265-1999 先导式减压阀产品质量分等JB/T 58600-1999 柔性石墨金属缠绕垫片产品质量分等SH/T 3064-2003 石油化工钢制通用阀门选用检验及验收SH/T 3518-2000 阀门检验与管理规程。

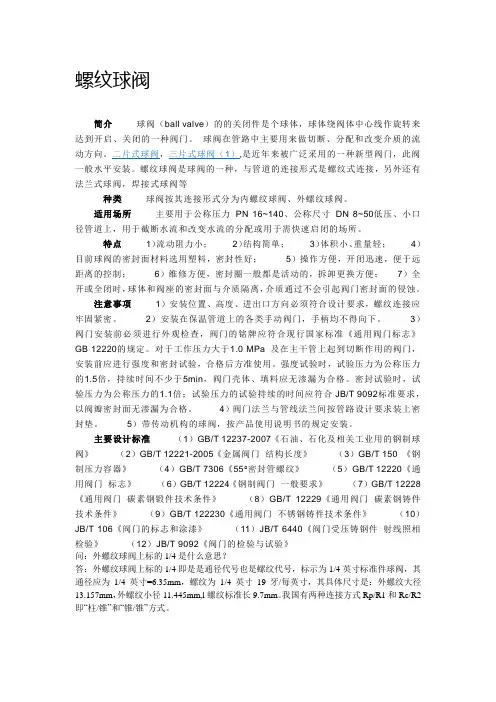

螺纹球阀简介球阀（ball valve）的的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

球阀在管路中主要用来做切断、分配和改变介质的流动方向。

二片式球阀，三片式球阀（1）,是近年来被广泛采用的一种新型阀门，此阀一般水平安装。

螺纹球阀是球阀的一种，与管道的连接形式是螺纹式连接，另外还有法兰式球阀，焊接式球阀等种类球阀按其连接形式分为内螺纹球阀、外螺纹球阀。

适用场所主要用于公称压力PN 16~140、公称尺寸DN 8~50低压、小口径管道上，用于截断水流和改变水流的分配或用于需快速启闭的场所。

特点1）流动阻力小；2）结构简单；3）体积小、重量轻；4）目前球阀的密封面材料选用塑料，密封性好；5）操作方便，开闭迅速，便于远距离的控制；6）维修方便，密封圈一般都是活动的，拆卸更换方便；7）全开或全闭时，球体和阀座的密封面与介质隔离，介质通过不会引起阀门密封面的侵蚀。

注意事项1）安装位置、高度、进出口方向必须符合设计要求，螺纹连接应牢固紧密。

2）安装在保温管道上的各类手动阀门，手柄均不得向下。

3）阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。

对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和密封试验，合格后方准使用。

强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。

密封试验时，试验压力为公称压力的1.1倍；试验压力的试验持续的时间应符合JB/T 9092标准要求，以阀瓣密封面无渗漏为合格。

4）阀门法兰与管线法兰间按管路设计要求装上密封垫。

5）带传动机构的球阀，按产品使用说明书的规定安装。

主要设计标准（1）GB/T 12237-2007《石油、石化及相关工业用的钢制球阀》（2）GB/T 12221-2005《金属阀门结构长度》（3）GB/T 150 《钢制压力容器》（4）GB/T 7306《55°密封管螺纹》（5）GB/T 12220《通用阀门标志》（6）GB/T 12224《钢制阀门一般要求》（7）GB/T 12228《通用阀门碳素钢锻件技术条件》（8）GB/T 12229《通用阀门碳素钢铸件技术条件》（9）GB/T 122230《通用阀门不锈钢铸件技术条件》（10）JB/T 106《阀门的标志和涂漆》（11）JB/T 6440《阀门受压铸钢件射线照相检验》（12）JB/T 9092《阀门的检验与试验》问：外螺纹球阀上标的1/4是什么意思？答：外螺纹球阀上标的1/4即是是通径代号也是螺纹代号，标示为1/4英寸标准件球阀，其通径应为1/4英寸=6.35mm，螺纹为1/4英寸19牙/每英寸，其具体尺寸是：外螺纹大径13.157mm，外螺纹小径11.445mm,l螺纹标准长9.7mm。

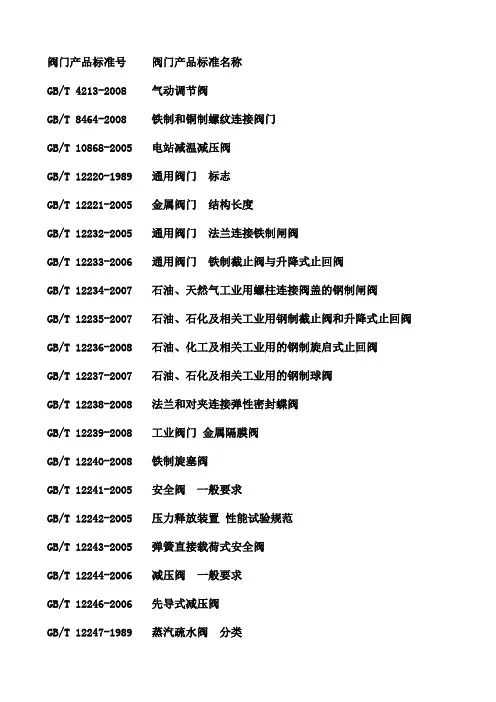

阀门产品标准号阀门产品标准名称GB/T 4213-2008气动调节阀GB/T 8464-2008铁制和铜制螺纹连接阀门GB/T 10868-2005 电站减温减压阀GB/T 12220-1989通用阀门标志GB/T 12221-2005金属阀门结构长度GB/T 12232-2005通用阀门法兰连接铁制闸阀GB/T 12233-2006通用阀门铁制截止阀与升降式止回阀GB/T 12234-2007石油、天然气工业用螺柱连接阀盖的钢制闸阀GB/T 12235-2007石油、石化及相关工业用钢制截止阀和升降式止回阀GB/T 12236-2008石油、化工及相关工业用的钢制旋启式止回阀GB/T 12237-2007石油、石化及相关工业用的钢制球阀GB/T 12238-2008法兰和对夹连接弹性密封蝶阀GB/T 12239-2008工业阀门金属隔膜阀GB/T 12240-2008铁制旋塞阀GB/T 12241-2005安全阀一般要求GB/T 12242-2005压力释放装置性能试验规范GB/T 12243-2005弹簧直接载荷式安全阀GB/T 12244-2006减压阀一般要求GB/T 12246-2006先导式减压阀GB/T 12247-1989蒸汽疏水阀分类GB/T 12712-1991蒸汽供热系统凝结水回收蒸汽疏水阀技术管理要求GB/T 13927-2008工业阀门压力试验GB/T 13932-1992通用阀门铁制旋启式止回阀GB/T 14173-2008水利水电工程钢闸门制造、安装及验收规范GB/T 15185-1994铁制和铜制球阀GB/T 19672-2005管线阀门技术条件GB/T 20910-2007热水系统用温度压力安全阀GB/T 21385-2008金属密封球阀GB/T 23300-2009平板闸阀JB/T 3595-2002电站阀门一般要求JB 4018-1999电站阀门型号编制方法JB/T 106-2004阀门的标志和涂漆JB/T 2203-1999弹簧式安全阀结构长度JB/T 5298-1991管线用钢制平板闸阀JB/T 5299-1998液控止回蝶阀JB/T 6900-1993排污阀JB/T 6901-1993封闭式眼镜阀JB/T 7245-1994制冷装置用截止阀JB/T 7376-1994气动空气减压阀技术条件JB/T 7550-2007空气分离设备用切换蝶阀JB/T 7745-1995管线球阀JB/T 7746-2006紧凑型钢制阀门JB/T 7747-1995针形截止阀JB/T 7749-1995低温阀门技术条件JB/T 8527-1997金属密封蝶阀JB/T 8691-1998对夹式刀形闸阀JB/T 8692-1998烟道蝶阀JB/T 8937-1999对夹式止回阀JB/T 9093-1999蒸汽疏水阀技术条件JB/T 9094-1999液化石油气设计用紧急切断阀技术条件。

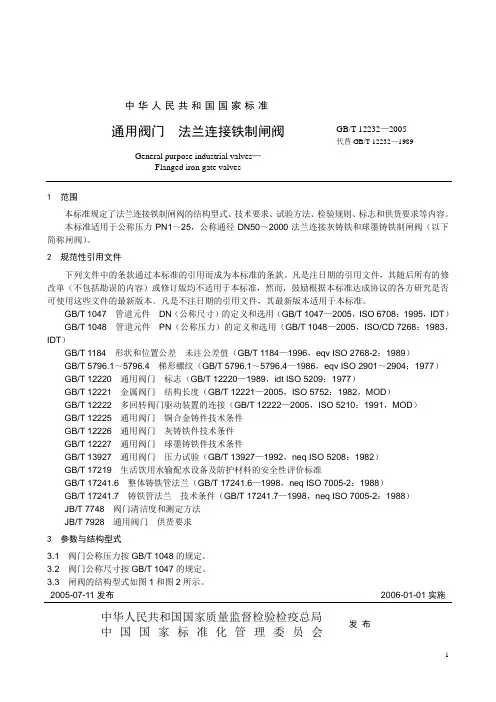

11 范围本标准规定了法兰连接铁制闸阀的结构型式、技术要求、试验方法、检验规则、标志和供货要求等内容。

本标准适用于公称压力PN1～25，公称通径DN50～2000法兰连接灰铸铁和球墨铸铁制闸阀（以下简称闸阀）。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1047 管道元件 DN （公称尺寸）的定义和选用（GB/T 1047—2005，ISO 6708：1995，IDT ） GB/T 1048 管道元件 PN （公称压力）的定义和选用（GB/T 1048—2005，ISO/CD 7268：1983，IDT ）GB/T 1184 形状和位置公差 未注公差值（GB/T 1184—1996，eqv ISO 2768-2：1989）GB/T 5796.1～5796.4 梯形螺纹（GB/T 5796.1～5796.4—1986，eqv ISO 2901～2904；1977） GB/T 12220 通用阀门 标志（GB/T 12220—1989，idt ISO 5209：1977）GB/T 12221 金属阀门 结构长度（GB/T 12221—2005，ISO 5752：1982，MOD ）GB/T 12222 多回转阀门驱动装置的连接（GB/T 12222—2005，ISO 5210：1991，MOD ） GB/T 12225 通用阀门 铜合金铸件技术条件 GB/T 12226 通用阀门 灰铸铁件技术条件 GB/T 12227 通用阀门 球墨铸铁件技术条件GB/T 13927 通用阀门 压力试验（GB/T 13927—1992，neq ISO 5208：1982） GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准GB/T 17241.6 整体铸铁管法兰（GB/T 17241.6—1998，neq ISO 7005-2：1988）GB/T 17241.7 铸铁管法兰 技术条件（GB/T 17241.7—1998，neq ISO 7005-2：1988） JB/T 7748 阀门清洁度和测定方法 JB/T 7928 通用阀门 供货要求 3 参数与结构型式3.1 阀门公称压力按GB/T 1048的规定。

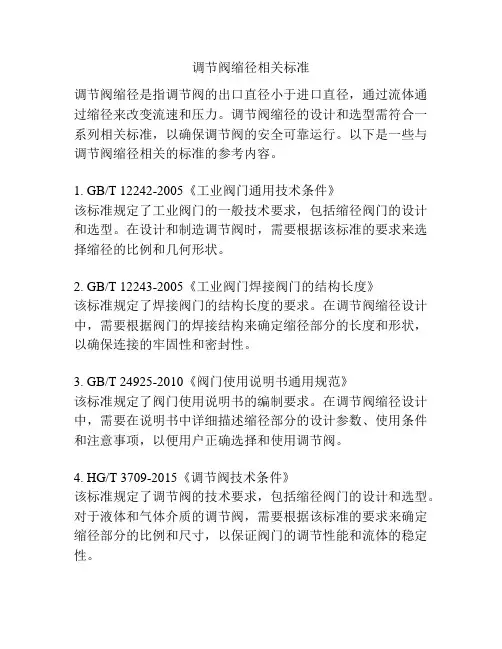

调节阀缩径相关标准调节阀缩径是指调节阀的出口直径小于进口直径，通过流体通过缩径来改变流速和压力。

调节阀缩径的设计和选型需符合一系列相关标准，以确保调节阀的安全可靠运行。

以下是一些与调节阀缩径相关的标准的参考内容。

1. GB/T 12242-2005《工业阀门通用技术条件》该标准规定了工业阀门的一般技术要求，包括缩径阀门的设计和选型。

在设计和制造调节阀时，需要根据该标准的要求来选择缩径的比例和几何形状。

2. GB/T 12243-2005《工业阀门焊接阀门的结构长度》该标准规定了焊接阀门的结构长度的要求。

在调节阀缩径设计中，需要根据阀门的焊接结构来确定缩径部分的长度和形状，以确保连接的牢固性和密封性。

3. GB/T 24925-2010《阀门使用说明书通用规范》该标准规定了阀门使用说明书的编制要求。

在调节阀缩径设计中，需要在说明书中详细描述缩径部分的设计参数、使用条件和注意事项，以便用户正确选择和使用调节阀。

4. HG/T 3709-2015《调节阀技术条件》该标准规定了调节阀的技术要求，包括缩径阀门的设计和选型。

对于液体和气体介质的调节阀，需要根据该标准的要求来确定缩径部分的比例和尺寸，以保证阀门的调节性能和流体的稳定性。

5. JB/T 8528-2007《调节阀通用技术条件》该标准规定了调节阀的一般技术要求，包括缩径阀门的设计和选型。

在设计和制造调节阀时，需要根据该标准的要求来选择缩径的比例和几何形状，并确保阀门的强度和密封性能。

6. SY/T 5062-2009《调节阀供货技术条件》该标准规定了调节阀供货的技术要求，包括缩径阀门的设计和选型。

在进行调节阀缩径设计时，需要参考该标准确定缩径部分的比例和尺寸，以保证阀门的可靠性和使用寿命。

总之，调节阀缩径设计和选型需根据相关标准的要求进行。

上述标准提供了有关调节阀缩径的技术规范和要求，设计和制造单位可以参考这些标准来确保调节阀缩径部分的安全可靠性和性能稳定性。

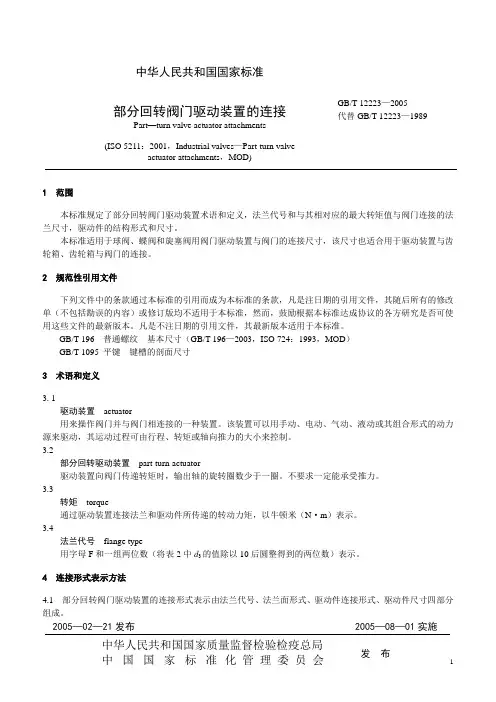

1 范围本标准规定了部分回转阀门驱动装置术语和定义，法兰代号和与其相对应的最大转矩值与阀门连接的法兰尺寸，驱动件的结构形式和尺寸。

本标准适用于球阀、蝶阀和旋塞阀用阀门驱动装置与阀门的连接尺寸，该尺寸也适合用于驱动装置与齿轮箱、齿轮箱与阀门的连接。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 196 普通螺纹 基本尺寸（GB/T 196—2003，ISO 724：1993，MOD ） GB/T 1095 平键 键槽的剖面尺寸 3 术语和定义 3. 1驱动装置 actuator用来操作阀门并与阀门相连接的一种装置。

该装置可以用手动、电动、气动、液动或其组合形式的动力源来驱动，其运动过程可由行程、转矩或轴向推力的大小来控制。

3.2部分回转驱动装置 part-turn-actuator驱动装置向阀门传递转矩时，输出轴的旋转圈数少于一圈。

不要求一定能承受推力。

3.3转矩 torque通过驱动装置连接法兰和驱动件所传递的转动力矩，以牛顿米（N ·m ）表示。

3.4法兰代号 flange type用字母F 和一组两位数（将表2中d 3的值除以10后圆整得到的两位数）表示。

4 连接形式表示方法4.1 部分回转阀门驱动装置的连接形式表示由法兰代号、法兰面形式、驱动件连接形式、驱动件尺寸四部分组成。

2005—02—21发布 2005—08—01实施GB / T 12223—200524.2 部分回转阀门驱动装置的连接形式顺序按：法兰代号、法兰面形式、驱动件连接形式、驱动件尺寸。

4.3 表示示例GB/T 12223 F05——Y ——V ——18驱动件尺寸 驱动件连接形式 法兰面形式 法兰代号4.4 符号说明4.4.1 法兰代号，按表l 的规定（见3.4）。

阀门的结构长度国内外阀门的结构长度直通式阀门结构长度Through way type of valves face to face，end to end, center to face and center to end dimensions在阀体通道终端两个垂直于阀门轴线平面之间的距离。

角式阀门结构长度 Angle type of valves face to face，end to end，center to face and center to end dimensions在阀体通道某一端垂直于轴线的平面与阀体另一终端轴线之间的距离。

对夹式阀门 Wafer type valves靠管道法兰夹持固定密封结构的阀门。

其结构长度指阀体通道终端两个与管道法兰接触面之间的距离。

一、中国的阀门结构长度数据1.结构长度基本系列法兰连接阀门结构长度的基本系列。

2.闸阀结构长度3.截止阀、止回阀及节流阀结构长度4.球阀的结构长度5.蝶阀的结构长度6.隔膜阀的结构长度7.旋塞阀的结构长度8.蒸汽疏水阀的结构长度9.减压阀的结构长度10.安全阀的结构长度11.阀门的结构长度公差12.对焊连接阀门的结构长度13.对夹连接阀门的结构长度14.内螺纹连接阀门的结构长度15.外螺纹连接阀门的结构长度详见中国国家标准GB/T 12221-2005 《金属阀门结构长度》二、美国的阀门结构长度数据1.美国ASMEB16.10-1992标准适用于法兰端和对焊端阀门，但不适用于承插焊端阀门。

三、英国的阀门结构长度数据英国BS2080-1989标准规定了法兰端和对接焊端阀门的结构长度。

四、德国的阀门结构长度数据1.法兰连接阀门的结构长度德国DIN3202-1999标准规定的法兰连接阀门的结构长度。

2.对接焊连接阀门结构长度德国DIN3202-1999 标准规定的对接焊连接阀门的结构长度。

3. 对夹式阀门的结构长度图中的长度l 就是阀门的结构长度。

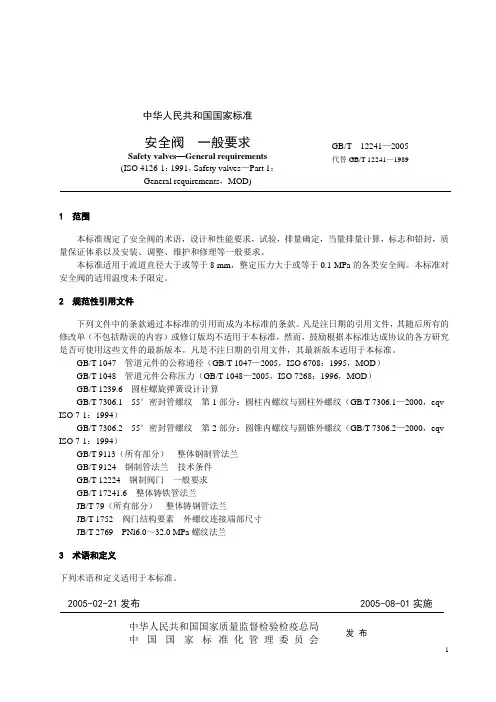

11 范围本标准规定了安全阀的术语，设计和性能要求，试验，排量确定，当量排量计算,标志和铅封，质量保证体系以及安装、调整、维护和修理等一般要求。

本标准适用于流道直径大于或等于8 mm ，整定压力大于或等于0.1 MPa 的各类安全阀.本标准对安全阀的适用温度未予限定。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本.凡是不注日期的引用文件,其最新版本适用于本标准. GB/T 1047 管道元件的公称通径(GB/T 1047—2005，ISO 6708：1995，MOD ） GB/T 1048 管道元件公称压力（GB/T 1048—2005，ISO 7268:1996,MOD ） GB/T 1239。

6 圆柱螺旋弹簧设计计算GB/T 7306。

1 55°密封管螺纹 第1部分：圆柱内螺纹与圆柱外螺纹(GB/T 7306.1—2000，eqv ISO 7—1：1994）GB/T 7306。

2 55°密封管螺纹 第2部分：圆锥内螺纹与圆锥外螺纹（GB/T 7306。

2—2000，eqv ISO 7-1：1994）GB/T 9113(所有部分） 整体钢制管法兰 GB/T 9124 钢制管法兰 技术条件 GB/T 12224 钢制阀门 一般要求 GB/T 17241.6 整体铸铁管法兰JB/T 79（所有部分） 整体铸钢管法兰JB/T 1752 阀门结构要素 外螺纹连接端部尺寸 JB/T 2769 PNl6。

0～32。

0 MPa 螺纹法兰 3 术语和定义下列术语和定义适用于本标准。

2005—02-21发布 2005-08—01实施GB/T 12241—20053. 1安全阀safety valve一种自动阀门，它不借助任何外力而利用介质本身的力来排出一额定数量的流体，以防止压力超过额定的安全值。

11 范围本标准规定了法兰连接铁制闸阀的结构型式、技术要求、试验方法、检验规则、标志和供货要求等内容。

本标准适用于公称压力PN1～25，公称通径DN50～2000法兰连接灰铸铁和球墨铸铁制闸阀（以下简称闸阀）。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1047 管道元件 DN （公称尺寸）的定义和选用（GB/T 1047—2005，ISO 6708：1995，IDT ） GB/T 1048 管道元件 PN （公称压力）的定义和选用（GB/T 1048—2005，ISO/CD 7268：1983，IDT ）GB/T 1184 形状和位置公差 未注公差值（GB/T 1184—1996，eqv ISO 2768-2：1989）GB/T 5796.1～5796.4 梯形螺纹（GB/T 5796.1～5796.4—1986，eqv ISO 2901～2904；1977） GB/T 12220 通用阀门 标志（GB/T 12220—1989，idt ISO 5209：1977）GB/T 12221 金属阀门 结构长度（GB/T 12221—2005，ISO 5752：1982，MOD ）GB/T 12222 多回转阀门驱动装置的连接（GB/T 12222—2005，ISO 5210：1991，MOD ） GB/T 12225 通用阀门 铜合金铸件技术条件 GB/T 12226 通用阀门 灰铸铁件技术条件 GB/T 12227 通用阀门 球墨铸铁件技术条件GB/T 13927 通用阀门 压力试验（GB/T 13927—1992，neq ISO 5208：1982） GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准GB/T 17241.6 整体铸铁管法兰（GB/T 17241.6—1998，neq ISO 7005-2：1988）GB/T 17241.7 铸铁管法兰 技术条件（GB/T 17241.7—1998，neq ISO 7005-2：1988） JB/T 7748 阀门清洁度和测定方法 JB/T 7928 通用阀门 供货要求 3 参数与结构型式3.1 阀门公称压力按GB/T 1048的规定。

阀门标准精选（最新）阀门标准精选（最新）TSG ZF001《TSG ZF001-2006 安全阀安全技术监察规程》TSG ZF002《TSG ZF002-2005 安全阀维修人员考核大纲》G584《GB/T 584-2008 船用法兰铸钢截止阀》G585《GB/T 585-2008 船用法兰铸钢截止止回阀》G586《GB/T586-1999 船用法兰铸钢止回阀》G587《GB/T 587-2008 船用法兰青铜截止阀》G588《GB/T 588-2009 船用法兰青铜截止止回阀》G590《GB/T 590-2008 船用法兰铸铁截止阀》G591《GB/T 591-2008 船用法兰铸铁截止止回阀》G594《GB/T 594-2008 船用外螺纹锻钢截止阀》G595《GB/T 595-2008 船用外螺纹青铜截止阀》G596《GB/T 596-2008 船用外螺纹青铜截止止回阀》G600《GB/T 600-2008 船舶管路阀件通用技术条件》G1241《GB/T 1241-2008 船用外螺纹锻钢截止止回阀》G1850《GB/T 1850-2008 船用外螺纹重块式快关阀》G1852《GB/T 1852-2008 船用法兰铸钢蒸汽减压阀》G1853《GB/T 1853-2008 船用法兰铸钢舷侧截止止回阀》G1951《GB/T 1951-2008 船用低压外螺纹青铜截止阀》G1953《GB/T 1953-2008 船用低压外螺纹青铜截止止回阀》G2029《GB/T 2029-2008 铸钢吸入通海阀》G2030《GB/T 2030-2008 青铜吸入通海阀》G4213《GB/T 4213-2008 气动调节阀》G5744《GB/T 5744-2008 船用快关阀》G8464《GB/T 8464-2008 铁制和铜制螺纹连接阀门》G10868《GB/T 10868-2005 电站减温减压阀》G10869《GB/T 10869-2008 电站调节阀》G12221《GB/T 12221-2005 金属阀门结构长度》G12222《GB/T 12222-2005 多回转阀门驱动装置的连接》G12223《GB/T12223-2005 部分回转阀门驱动装置的连接》G12224《GB/T 12224-2005 钢制阀门一般要求》G12225《GB/T 12225-2005 通用阀门铜合金铸件技术条件》G12226《GB/T 12226-2005 通用阀门灰铸铁件技术条件》G12227《GB/T 12227-2005 通用阀门球墨铸铁件技术条件》G12228《GB/T 12228-2006 通用阀门碳素钢锻件技术条件》G12229《GB/T 12229-2005 通用阀门碳素钢铸件技术条件》G12230《GB/T 12230-2005 通用阀门不锈钢铸件技术条件》G12232《GB/T 12232-2005 通用阀门法兰连接铁制闸阀》G12233《GB/T 12233-2006 通用阀门铁制截止阀与升降式止回阀》G12234《GB/T 12234-2007 石油、天然气工业用螺柱连接阀盖的钢制闸阀》G12235《GB/T 12235-2007 石油、石化及相关工业用钢制截止阀和升降式止回阀》G12236《GB/T 12236-2008 石油、化工及相关工业用的钢制旋启式止回阀》G12237《GB/T 12237-2007 石油、石化及相关工业用的钢制球阀》G12238《GB/T 12238-2008 法兰和对夹连接弹性密封蝶阀》G12239《GB/T 12239-2008 工业阀门金属隔膜阀》G12240《GB/T 12240-2008 铁制旋塞阀》G12241《GB/T 12241-2005 安全阀一般要求》G12242《GB/T 12242-2005 压力释放装置性能试验规范》G12243《GB/T12243-2005 弹簧直接载荷式安全阀》G12244《GB/T 12244-2006 减压阀一般要求》G12245《GB/T 12245-2006 减压阀性能试验方法》G12246《GB/T 12246-2006 先导式减压阀》G12250《GB/T 12250-2005 蒸汽疏水阀术语、标志、结构长度》G12251《GB/T 12251-2005 蒸汽疏水阀试验方法》G13854《GB/T 13854-2008 射流管电液伺服阀》G13927《GB/T 13927-2008 工业阀门压力试验》G14627《GB/T 14627-2011 液压式启闭机》G15558.3《GB 15558.3-2008 燃气用埋地聚乙烯(PE)管道系统第3部分：阀门》G15623《GB/T157623-1995 电液伺服阀试验方法》G15930《GB/T 15930-2007 建筑通风和排烟系统用防火阀门》G17877《GB17877-1999 液氨瓶阀》G19278《GB/T19278-2003 热塑性塑料管材、管件及阀门通用术语及其定义》G19672《GB/T 19672-2005 管线阀门技术条件》G20081.1《GB/T 20081.1-2006 气动减压阀和过滤减压阀:商务文件中应包含的主要特性和产品标识要求》G20173《GB/T 20173-2013 石油天然气工业管道输送系统管道阀门》G20910《GB/T 20910-2007 热水系统用温度压力安全阀》G21384《GB/T 21384-2008 电热水器用安全阀》G21385《GB/T 21385-2008 金属密封球阀》G21386《GB/T 21386-2008 比例式减压阀》G21387《GB/T 21387-2008 轴流式止回阀》G21465《GB/T 21465-2008 阀门术语》G22130《GB/T 22130-2008 钢制旋塞阀》G22342《GB/T 22342-2008 石油天然气工业井下安全阀系统设计、安装、操作和维护》G22652《GB/T 22652-2008 阀门密封面堆焊工艺评定》G22653《GB/T 22653-2008 液化气体设备用紧急切断阀》G22654《GB/T 22654-2008 蒸汽疏水阀技术条件》G23300《GB/T 23300-2009 平板闸阀》G24917《GB/T 24917-2010 眼镜阀》G24918《GB/T 24918-2010 低温介质用紧急切断阀》G24919《GB/T 24919-2010 工业阀门安装使用维护一般要求》G24920《GB/T 24920-2010 石化工业用钢制压力释放阀》G24921.1《GB/T 24921.1-2010 石化工业用压力释放阀的尺寸确定、选型和安装：尺寸的确定和选型》G24921.2《GB/T 24921.2-2010 石化工业用压力释放阀的尺寸确定、选型和安装：安装》G24922《GB/T 24922-2010 隔爆型阀门电动装置技术条件》G24923《GB/T 24923-2010 普通型阀门电动装置技术条件》G24924《GB/T 24924-2010 供水系统用弹性密封闸阀》G24925《GB/T 24925-2010 低温阀门技术条件》G25178《GB/T 25178-2010 减压型倒流防止器》G25739《GB/T 25739-2010 核电厂阀门调试技术导则》G26144《GB/T 26144-2010 法兰和对夹连接钢制衬氟塑料蝶阀》G26145《GB/T 26145-2010 排污阀》G26146《GB/T 26146-2010 偏心半球阀》G26147《GB/T 26147-2010 球阀球体技术条件》G26478《GB/T 26478-2011 氨用截止阀和升降式止回阀》G26479《GB/T 26479-2011 弹性密封部分回转阀门耐火试验》G26480《GB/T 26480-2011 阀门的检验和试验》G26481《GB/T 26481-2011 阀门的逸散性试验》G26482《GB/T 26482-2011 止回阀耐火试验》G26640《GB 26640-2011 阀门壳体最小壁厚尺寸要求规范》G27725《GB/T 27725-2011 热塑性塑料蝶阀》G27726《GB/T 27726-2011 热塑性塑料阀门压力试验方法及要求》G27734《GB/T 27734-2011 压力管道用聚丙烯（PP）阀门基本尺寸公制系列》G28270《GB/T 28270-2012 智能型阀门电动装置》G28494《GB/T 28494-2012 热塑性塑料截止阀》G28776《GB/T 28776-2012 石油和天然气工业用钢制闸阀、截止阀和止回阀（≤DN100）》G28777《GB/T 28777-2012 石化工业用阀门的评定》G28778《GB/T 28778-2012 先导式安全阀》G29026《GB/T 29026-2012 低温介质用弹簧直接载荷式安全阀》G29462《GB/T 29462-2012 电站堵阀》G29528《GB/T 29528-2013 阀门用铜合金锻件技术条件》G30818《GB/T 30818-2014 石油和天然气工业管线输送系统用全焊接球阀》G30832《GB/T 30832-2014 阀门流量系数和流阻系数试验方法》GJ3370《GJB 3370-1998 飞机电液流量伺服阀通用规范》GJ4039Z《GJB 4039-2000 Z 低温球阀通用规范》GJ5167《GJB 5167-2003 潜艇核动力装置安全一、二、三级不锈钢阀门规范》GA798《GA/T 798-2008 排油烟气防火止回阀》QJ1097A《QJ 1097A-1997 球阀通用规范》QJ1112A《QJ1112A-2008 手动截止阀通用规范》QJ2852《QJ2852.1~3-1996 减压阀》CB371《CB 371-2001 铝合金管路阀件通用规范》CB557《CB/T 557-2005 青铜截止止回排出阀》CB800《CB/Z 800-2004 船用阀门选用指南》CB853《CB 853-2005 P3.OMPa法兰铸钢截止阀规范》CB854《CB 854-2005 P3.OMPa法兰青铜截止阀规范》CB855《CB 855-2005 P3.OMPa法兰青铜截止止回阀规范》CB3928《CB/T 3928-2001 船用手动比例流量方向复合阀》SY4102《SY/T 4102-2013 阀门检验与安装规范》SY6960《SY/T 6960-2013 阀门试验-耐火试验要求》SH3064《SH/T3064-2003 石油化工钢制通用阀门选用、检验及验收》SH3518《SH 3518-2013 石油化工阀门检验与管理规程》J93《JB/T 93-2008 阀门零部件扳手、手柄和手轮》J106《JB/T106-2004 阀门的标志和涂漆》J308《JB/T308-2004 阀门型号编制方法》J450《JB/T 450-2008 锻造角式高压阀门技术条件》J1118《JB/T1118-2001 F1型浮阀》J1308.1《JB/T 1308.1-2011 PN2500超高压阀门和管件第1部分：阀门型式和基本参数》J1308.2《JB/T 1308.2-2011 PN2500超高压阀门和管件第2部分：阀门、管件和紧固件》J1308.3《JB/T 1308.3-2011 PN2500超高压阀门和管件第3部分：管子端部》J1308.4《JB/T 1308.4-2011 PN2500超高压阀门和管件第4部分：带颈接头》J1308.5《JB/T 1308.5-2011 PN2500超高压阀门和管件第5部分：凹穴接头》J1308.6《JB/T 1308.6-2011 PN2500超高压阀门和管件第6部分：锥面垫、锥面盲垫》J1308.7《JB/T 1308.7-2011 PN2500超高压阀门和管件第7部分：螺套》J1308.8《JB/T 1308.8-2011 PN2500超高压阀门和管件第8部分：内外螺母》J1308.9《JB/T 1308.9-2011 PN2500超高压阀门和管件第9部分：接头螺母》J1308.10《JB/T 1308.10-2011 PN2500超高压阀门和管件第10部分：外螺母》J1308.11《JB/T 1308.11-2011 PN2500超高压阀门和管件第11部分：内外螺套》J1308.12《JB/T 1308.12-2011 PN2500超高压阀门和管件第12部分：定位环》J1308.13《JB/T 1308.13-2011 PN2500超高压阀门和管件第13部分：法兰》J1308.14《JB/T 1308.14-2011 PN2500超高压阀门和管件第14部分：双头螺柱》J1308.15《JB/T 1308.15-2011 PN2500超高压阀门和管件第15部分：阶端双头螺柱》J1308.16《JB/T 1308.16-2011 PN2500超高压阀门和管件第16部分：螺母》J1308.17《JB/T 1308.17-2011 PN2500超高压阀门和管件第17部分：异径管》J1308.18《JB/T 1308.18-2011 PN2500超高压阀门和管件第18部分：异径接头》J1308.19《JB/T 1308.19-2011 PN2500超高压阀门和管件第19部分：等径三通、等径四通》J1308.20《JB/T 1308.20-2011 PN2500超高压阀门和管件第20部分：异径三通、异径四通》J1308.21《JB/T 1308.21-2011 PN2500超高压阀门和管件第21部分：弯管》J1700《JB/T 1700-2008 阀门零部件螺母、螺栓和螺塞》J1700《JB/T 1700-2008 阀门零部件螺母、螺栓和螺塞》J1702《JB/T 1702-2008 阀门零部件轴承压盖》J1703《JB/T 1703-2008 阀门零部件衬套》J1708《JB/T 1708-2010 阀门零部件填料压盖、填料压套和填料压板》J1712《JB/T 1712-2008 阀门零部件填料和填料垫》J1718《JB/T 1718-2008 阀门零部件垫片和止动垫圈》J1726《JB/T 1726-2008 阀门零部件阀瓣盖和对开圆环》J1741《JB/T 1741-2008 阀门零部件顶心》J1749《JB/T 1749-2008 阀门零部件氨阀阀瓣》J1754《JB/T 1754-2008 阀门零部件接头组件》J1757《JB/T 1757-2008 阀门零部件卡套、卡套螺母》J1759《JB/T 1759-2010 阀门零部件轴套》J2203《JB/T 2203-2013 弹簧直接载荷式安全阀结构长度》J2205《JB/T 2205-2013 减压阀结构长度》J2766《JB/T 2766-1992 PN16～32MPa锻造高压阀门结构长度》J2768《JB/T 2768-2010 阀门零部件高压管子、管件和阀门端部尺寸》J2769《JB/T 2769-2008 阀门零部件高压螺纹法兰》J2772《JB/T 2772-2008 阀门零部件高压盲板》J2776《JB/T 2776-2010 阀门零部件高压透镜垫》J2777《JB/T 2777-1992 PN16～32MPa无孔透镜垫》J2778《JB/T 2778-2008 阀门零部件高压管件和紧固件温度标记》J3595《JB/T3595-2002 电站阀门一般要求》J5208《JB/T 5208-2008 阀门零部件隔环》J5210《JB/T 5210-2010 阀门零部件上密封座》J5211《JB/T 5211-2008 阀门零部件闸阀阀座》J5263《JB/T 5263-2005 电站阀门铸钢件技术条件》J5299《JB/T 5299-2013 液控止回蝶阀》J5300《JB/T 5300-2008 工业用阀门材料选用导则》J6438《JB/T 6438-2011 阀门密封面等离子弧堆焊技术要求》J6439《JB/T 6439-2008 阀门受压件磁粉探伤检验》J6440《JB/T 6440-2008 阀门受压铸钢件射线照相检验》J6441《JB/T 6441-2008 压缩机用安全阀》J6899《JB/T6899-1993 阀门的耐火试验》J6900《JB/T6900-1993 排污阀》J6902《JB/T 6902-2008 阀门液体渗透检查方法》J6903《JB/T 6903-2008 阀门锻钢件超声波检查方法》J7248《JB/T 7248-2008 阀门用低温钢铸件技术条件》J7252《JB/T7252-1994 阀式孔板节流装置》J7550《JB/T7550-2007 空气分离设备用切换蝶阀》J7744《JB/T 7744-2011 阀门密封面等离子弧堆焊用合金粉末》J7745《JB/T7745-1996 5管线球阀》J7746《JB/T 7746-2006 紧凑型钢制阀门》J7747《JB/T 7747-2010 针形截止阀》J7748《JB/T7748-1995 阀门清洁度和测定方法》J7749《JB/T7749-1995 低温阀门技术条件》J7760《JB/T 7760-2008 阀门填料密封试验规范》J7857《JB/T7857-1995 液压阀污染敏感评定方法》J7927《JB/T7927-1999 阀门铸钢件外观质量要求》J7928《JB/T7928-1999 通用阀门供货要求》J8473《JB/T8473-1996 仪表阀组》J8527《JB/T8527-1997 金属密封蝶阀》J8528《JB/T8528-1997 普通型阀门电动装置技术条件》J8529《JB/T8529-1997 隔爆型阀门电动装置技术条件》J8530《JB/T8530-1997 阀门电动装置型号编制方法》J8531《JB/T 8531-2013 阀门手动装置技术条件》J8691《JB/T 8691-2013 无阀盖刀形闸阀》J8692《JB/T 8692-2013 烟道蝶阀》J8858《JB/T8858-2004 闸阀静压寿命试验规程》J8859《JB/T8859-2004 截止阀静压寿命试验规程》J8860《JB/T8860-2004 旋塞阀静压寿命试验规程》J8861《JB/T8861-2004 球阀静压寿命试验规程》J8862《JB/T8862-2000 阀门电动装置寿命试验规程》J8863《JB/T8863-2004 蝶阀静压寿命试验规程》J8864《JB/T8864-2004 阀门气动装置技术条件》J8937《JB/T 8937-2010 对夹式止回阀》J9092《JB/T9092-1999 阀门的检验与试验》J9093《JB/T9093-1999 蒸气疏水阀技术条件》J9094《JB/T9094-1999 液压石油气设备用紧急切断阀门技术条件》J9576《JB/T9576-2000 大中型水轮机进水阀门系列》J10364《JB/T10364-2002 液压单向阀》J10507《JB/T 10507-2005 阀门用金属波纹管》J10529《JB/T 10529-2005 陶瓷密封阀门技术条件》J10530《JB/T 10530-2005 氧气用截止阀》J10673《JB/T 10673-2006 撑开式金属密封阀门》J10674《JB/T 10674-2006 水力控制阀》J10675《JB/T 10675-2006 水用套筒阀》J11057《JB/T 11057-2010 旋转阀技术条件》J11150《JB/T 11150-2011 波纹管密封钢制截止阀》J11151《JB/T 11151-2011 低阻力倒流防止器》J11152《JB/T 11152-2011 金属密封提升式旋塞阀》J11175《JB/T 11175-2011 石油、天然气工业用清管阀》J11483《JB/T 11483-2013 高温掺合阀》J11484《JB/T 11484-2013 高压加氢装置用阀门技术规范》J11485《JB/T 11485-2013 小口径铜制电动阀》J11486《JB/T 11486-2013 冶金除鳞系统用最小流量阀》J11487《JB/T 11487-2013 波纹管密封钢制闸阀》J11488《JB/T 11488-2013 钢制衬氟塑料闸阀》J11489《JB/T 11489-2013 放料用截止阀》J11490《JB/T 11490-2013 汽轮机用快速关闭蝶阀》J11491《JB/T 11491-2013 撬装式燃气减压装置》J11492《JB/T 11492-2013 燃气管道用铜制球阀和截止阀》J11493《JB/T 11493-2013 变压器用闸阀》J11494《JB/T 11494-2013 氧化铝疏水专用阀》J11495《JB/T 11495-2013 水封逆止阀》J11496《JB/T 11496-2013 冶金除鳞系统用喷射阀》J53023《JB/T53023-1999 真空阀门产品质量分等》J53036《JB/T53036-1999 止回阀产品质量分等》J53072《JB/T53072-1999 封闭式眼镜阀产品质量分等》J53162《JB/T53162-1999 闸阀产品质量分等》J53165《JB/T53165-1999 高压平衡截止阀产品质量分等》J53166《JB/T53166-1999 隔膜阀产品质量分等》J53167《JB/T53167-1999 球阀产品质量分等》J53168《JB/T53168-1999 多回转阀门电动装置产品质量分等》J53170《JB/T53170-1999 弹簧直接载荷式安全阀产品质量分等》J53171《JB/T53171-1999 蝶阀产品质量分等》J53172《JB/T53172-1999 液化石油气瓶阀产品质量分等》J53173《JB/T53173-1999 阀门碳素钢锻件产品质量分等》J53174《JB/T53174-1999 截止阀产品质量分等》J53177《JB/T53177-1999 溶解乙炔气瓶阀产品质量分等》J53183《JB/T53183-1999 阀门用灰铸铁件产品质量分等》J53200《JB/T53200-1999 对夹式刀形闸阀产品质量分等》J53217《JB/T53217-1999 氧气瓶阀产品质量分等》J53242《JB/T53242-1999 管线用钢制平板闸阀产品质量分等》J53243《JB/T53243-1999 通用阀门球墨铸铁件产品质量分等》J53265《JB/T53265-1999 先导式减压阀产品质量分等》J58351《JB/T58351-1999 气动换向阀可靠性考核规范》HG2434《HG/T2434-2005 搪玻璃阀门技术条件》HG2737《HG/T 2737-2004 玻璃纤维增强聚丙烯球阀》HG3157(合)《HG3157~3158-2005 液化气体罐车用弹簧安全阀与紧急切断阀》HG3692《HG/T3692~3693-2001 金属、橡胶膜片式稳压阀技术条件》HG3732《HG/T 3732-2004 改性酚醛玻璃纤维增强塑料球阀技术条件》HG3912《HG/T 3912-2006 内置式安全止流底阀技术条件》HG4086《HG/T 4086-2009 生化专用截止阀》HG4176《HG/T 4176-2011 气动三偏心蝶阀通用技术条件》HG21551《HG/T21551-1995 柱式放料阀》HG21576《HG/T21576-1994 双切换旋塞阀》DL641《DL/T 641-2005 电站阀门电动执行机构》DL642《DL/T642-1997 隔爆型阀门电动装置》DL716《DL/T716-2000 电站隔膜阀选用导则》DL746《DL/T746-2001 电站蝶阀选用导则》DL835《DL/T835-2003 水工钢闸门和启闭机安全检测技术规程》DL896《DL/T 896-2004 QPKY型水工平面快速闸门液压启闭机基本参数》DL897《DL/T 897-2004 QPPYⅠ、Ⅱ型水工平面闸门液压启闭机基本参数》DL898《DL/T 898-2004 QP型卷扬式启闭机系列参数》DL922《DL/T 922-2005 火力发电用钢制通用阀门订货、验收导则》DL923《DL/T 923-2005 火力发电用止回阀技术条件》SL41《SL 41-2011 水利水电工程启闭机设计规范》SL248《SL/T 248-1999 水工钢闸门系列标准--充水阀》SL381《SL 381-2007 水利水电工程启闭机制造安装及验收规范》SL491《SL 491-2010 螺杆式启闭机系列参数》SL498《SL 498-2010 锥形阀参数、型式与技术条件》SL507《SL 507-2010 卷扬式启闭机系列参数》SL508《SL 508-2010 液压式启闭机系列参数》SL545《SL 545-2011 铸铁闸门技术条件》MT859《MT/T859-2000 液压手动楔式闸阀技术条件》CJ25《CJ/T25-1999 供热用手动流量调节阀》CJ92《CJ/T92-1999 供热用偏心蝶阀》CJ93《CJ/T93-1999 供水用偏心信号蝶阀》CJ153《CJ/T153-2001 自含式温度控制阀》CJ154《CJ/T154-2001 给排水用缓闭止回阀通用技术要求》CJ160《CJ/T 160-2010 双止回阀倒流防止器》CJ167《CJ/T167-2002 多功能水泵控制阀》CJ179《CJ/T179-2003 自力式流量控制阀》CJ180《CJ/T180-2003 家用手动燃气阀门》CJ196《CJ/T196-2004 膜片式快开排泥阀》CJ202《CJ/T202-2004 建筑排水系统吸气阀》CJ216《CJ/T 216-2013 给排水用软密封闸阀》CJ217《CJ/T217-2005 排水管道复合式高速进排气阀》CJ219《CJ/T219-2005 水力控制阀》CJ255《CJ/T 255-2007导流式速闭止回阀》CJ256《CJ/T 256-2007 分体先导式减压稳压阀》CJ257《CJ/T 257-2014 铝合金及不锈钢闸门》CJ261《CJ/T 261-2007 给水排水用蝶阀》CJ262《CJ/T 262-2007 给水排水用直埋式闸阀》CJ282《CJ/T 282-2008 蝶形缓闭回阀》CJ283《CJ/T 283-2008 偏心半球阀》CJ319《CJ/T 319-2010 脚踏阀门》CJ344《CJ/T 344-2010 中间腔空气隔断型倒流防止器》CJ335《CJ/T 335-2010 城镇燃气切断阀和放散阀》CJ346《CJ/T 346-2010 家用燃具自动截止阀》CJ379《CJ/T 379-2011 多功能斜板阀》CJ382《CJ/T 382-2011 不锈钢卡装蝶阀》CJ396《CJ/T 396-2012 鸭嘴式橡胶止回阀》CJ403《CJ/T 403-2012 活塞式大流量排污阀》CJ404《CJ/T 404-2012 防气蚀大压差可调减压阀》YB4235《YB/T 4235-2010 煤气盲板隔断阀》CE109《CECS109:2000 建筑给水减压阀应用设计规程》CE132《CECS132:2002给水排水多功能水泵控制阀》CE144《CECS144：2002 水力控制阀应用设计规程》TB3030《TB/T 3030－2002 F8型空气分配阀和电空阀在F8阀试验台上的试验方法》JTJ308《JTJ308－2003 船闸闸阀门设计规范》JC783《JC/T783-2004 玻璃纤维增强改性酚醛塑料球阀》Q2909《QB/T 2909-2007 温度压力安全保护阀》Y0154《YY 0154-2005 压力蒸气灭菌设备用弹簧式安全阀》Y0157《YY/T 0157-2005 压力蒸汽灭菌设备弹簧式放汽阀》API Spec 6D《API Spec 6D-2002 管道阀门规范》 (美国标准中文版)API Spec 6FA《API Spec 6FA-1999 阀门耐火试验规范》(美国标准中文版)4 API Std 598《API Std 598-1996 阀的检验和试压》(美国标准中文版) 4API Std 600《API Std 600-2001 石油和天然气工业用阀盖螺栓连接的钢制闸阀》(美国标准中文版)API Std 609《API Std 609-1997 双法兰连接、凸耳及饼式蝶阀》(美国标准中文版)B16.10《ASMEB16.10-2000 阀门的面对面和端至端尺寸》(美国标准中文版)B16.34a《ASMEB16.34a-1996 法兰、螺纹和焊接连接的阀门》(美国标准中文版) B16.44a《ASMEB16.44a-1997 室内管道系统手动金属气体阀》(美国标准中文版) API Std 526《API Std 526-2002 钢制法兰端泄压阀》(中文版)API Std 527《API Std 527-1991(R2002) 泄压阀的阀座密封度》(中文版)API RP 576《API RP 576-2000 泄压装置的检验》(中文版)API RP 594《ANSI/API Std 594-1997 双夹式、凸耳对夹式和双法兰式止回阀》(中文版)API Std 599《API Std 599-2002 法兰端、螺纹端和焊接端金属旋塞阀》(中文版)API Std 602《API Std 602-1998 法兰、螺纹、焊接连接和阀体加长连接的紧凑型钢制闸阀》(中文版)API Std603《API Std 603-2001 法兰端、对焊端、耐腐蚀栓接阀盖闸阀》(中文版)API Std 608《API Std 608-2002 法兰、螺纹和焊连接的金属球阀》(中文版) B16.10《ASME B16.10-2000 阀门的面对面和端至端的尺寸》(中文版)B16.33《ASME B16.33-2002 压力在125psi以下燃气系统用手动金属制燃气阀门》(中文版)GB/T13927-1992 通用阀门压力试验GB/T13932-1992 通用阀门铁制旋启式止回阀GB/T15185-1994 铁制和铜制球阀GB/T 15188.1-1994 阀门的结构长度对焊接阀门GB/T 15188.2-1994 阀门的结构长度对夹连接阀门GB/T 15188.3-1994 阀门的结构长度内罗纹连接阀门GB/T 15188.4-1994 阀门的结构长度外螺纹连接阀门JB/T1691-1992 阀门结构要素阀杆头部尺寸JB/T1717-1992 阀门结构要素上密封座尺寸JB/T1732-1992 阀门结构要素锥形密封面尺寸JB/T1733-1992 阀门结构要素阀体铜密封面尺寸JB/T1734-1992 阀门结构要素闸板和阀瓣铜密封面尺寸JB/T1738-1992 阀门结构要素楔式闸阀阀体、闸阀导板和导轨槽尺寸JB/T1739-1992 阀门结构要素楔式闸阀阀体密封面间距和楔角尺寸JB/T1740-1992 阀门结构要素楔式闸板密封面尺寸JB/T1750-1992 阀门结构要素氨阀阀体密封面尺寸JB/T1751-1992 阀门结构要素承插焊连接和配管端部尺寸JB/T1752-1992 阀门结构要素外螺纹连接端部尺寸JB/T1756-1992 阀门结构要素卡套连接端部尺寸JB/T1762-1992 阀门结构要素扳体尺寸JB/T2766-1992 PN16~32MPa锻造高压阀门结构长度JB/T2768-1992 PN16~32MPa管子、管件、阀门端部尺寸JB/T2769-1992 PN16~32MPa螺纹法兰JB/T2770-1992 PN16~32MPa接头螺母JB/T2771-1992 PN16~32MPa接头JB/T2772-1992 PN16~32MPa盲板JB/T2773-1992 PN16~32MPa双头螺柱JB/T2774-1992 PN16~32MPa阶端双头螺柱及螺孔尺寸JB/T2775-1992 PN16~32MPa螺母JB/T2776-1992 PN16~32MPa透镜垫JB/T2777-1992 PN16~32MPa无孔透镜垫JB/T2778-1992 PN16~32MPa管件和紧固件温度标记JB/T6438-1992 阀门密封面等离子弧堆焊技术要求JB/T6439-1992 阀门受压钢铸件磁粉探伤检验JB/T6440-1992 阀门受压钢铸件射线照相检验JB/T6441-1992 压缩机用安全阀JB/T6899-1993 阀门的耐火试验JB/T6900-1993 排污阀JB/T6901-1993 封闭式眼镜阀JB/T6902-1993 阀门铸钢件液体渗透检查方法JB/T6903-1993 阀门锻钢件超声波检查方法JB/T6904-1993 气瓶阀的检验与试验JB/T7245-1994 制冷装置用截止阀JB/T7248-1994 阀门用低温钢铸件技术条件JB/T7744-1995 阀门密封面等离子弧堆焊用合金粉末JB/T7745-1995 管线球阀JB/T7746-1995 缩径锻钢阀门JB/T7747-1995 针形截止阀JB/T7748-1995 阀门清洁度和测定方法JB/T7749-1995 低温阀门技术条件JB/T5299-1998 液控止回蝶阀JB/T8473-1996 仪表阀组JB/T8527-1997 金属密封蝶阀JB/T8528-1997 普通型阀门电动装置技术条件JB/T8529-1997 隔爆型阀门电动装置技术条件JB/T8530-1997 阀门电动装置型号编制方法JB/T8531-1997 阀门手动装置技术条件JB/T8691-1998 对夹式刀形闸阀JB/T8692-1998 烟道蝶阀JB/T8694-1998 往复活塞氧气压缩机网状阀JB/T8729.1-1998 液压多路换向阀技术条件JB/T8729.2-1998 液压多路换向阀试验方法JB/T 53359-1998 液压多路换向阀产品质量分等(内部使用)JB/T 1308.1-1999 PN250MPa阀门型式与基本参数JB/T 1308.2-1999 PN250MPa阀门管件和紧固件技术条件JB/T 1308.3-1999 PN250MPa 管子端部型式、尺寸和技术条件JB/T 1308.4-1999 PN250MPa带颈接头型式、尺寸和技术条件JB/T 1308.5-1999 PN250MPa凹穴接头型式、尺寸和技术条件JB/T 1308.6-1999 PN250MPa锥面垫、锥面盲垫型式、尺寸和技术条件JB/T 1308.7-1999 PN250MPa 螺套型式、尺寸和技术条件JB/T 1308.8-1999 PN250MPa 内外螺母型式、尺寸和技术条件JB/T 1308.9-1999 PN250MPa 接头螺母型式、尺寸和技术条件JB/T 1308.10-1999 PN250MPa外螺母型式、尺寸和技术条件JB/T 1308.11-1999 PN250MPa 内外螺套型式、尺寸和技术条件JB/T 1308.12-1999 PN250MPa 定位环型式、尺寸和技术条件JB/T 1308.13-1999 PN250MPa 法兰型式、尺寸和技术条件JB/T 1308.14-1999 PN250MPa 双头螺柱型式、尺寸和技术条件JB/T 1308.15-1999 PN250MPa 阶端双头螺柱型式、尺寸和技术条件JB/T 1308.16-1999 PN250MPa螺母型式、尺寸和技术条件JB/T 1308.17-1999 PN250MPa异径管型式、尺寸和技术条件JB/T 1308.18-1999 PN250MPa 异径接头型式、尺寸和技术条件JB/T 1308.19-1999 PN250MPa 等径三通、等径四通型式、尺寸和技术条件JB/T 1308.20-1999 PN250MPa 异径三通、异径四通型式、尺寸和技术条件JB/T 1308.21-1999 PN250MPa弯管型式、尺寸和技术条件JB/T2203-1999 弹簧式安全阀结构长度JB/T2205-2000减压阀结构长度JB/T7927-1999 阀门铸钢件外观质量要求JB/T7928-1999 通用阀门供货要求JB/T8862-2000阀门电动装置寿命试验规程JB/T8937-1999 对夹式止回阀JB/T9092-1999 阀门的检验与试验JB/T9093-1999 蒸气疏水阀技术条件JB/T9094-1999 液压石油气设备用紧急切断阀门技术条件JB/T53036-1999 止回阀产品质量分等JB/T53072-1999 封闭式眼镜阀产品质量分等JB/T53162-1999 闸阀产品质量分等JB/T53165-1999 高压平衡截止阀产品质量分等JB/T53166-1999 隔膜阀产品质量分等JB/T53167-1999 球阀产品质量分等JB/T53168-1999 多回转阀门电动装置产品质量分等JB/T53170-1999 弹簧直接载荷式安全阀产品质量分等JB/T53171-1999 蝶阀产品质量分等JB/T53172-1999 液化石油气瓶阀产品质量分等JB/T53173-1999 阀门碳素钢锻件产品质量分等JB/T53174-1999 截止阀产品质量分等JB/T53177-1999 溶解乙炔气瓶阀产品质量分等JB/T53183-1999 阀门用灰铸铁件产品质量分等JB/T53200-1999 对夹式刀形闸阀产品质量分等JB/T53217-1999 氧气瓶阀产品质量分等JB/T53242-1999 管线用钢制平板闸阀产品质量分等JB/T53243-1999 通用阀门球墨铸铁件产品质量分等JB/T53265-1999 先导式减压阀产品质量分等。

最全阀门标准（GB）——阀门国家标准阀门标准分为强制性国标( GB )和推荐性国标( GB/T )。

阀门国家标准的编号由国家标准的代号、国家标准发布的顺序号和国家标准发布的年号(发布年份)构成。

阀门的国标标准包括两部分:一是对制造、结构长度、材质等进行规范，二是对每一类阀门的结构、尺寸等进行规范搜索,用户根据需要的某一类型阀门, 看相应的阀门标准。

此标准主要为阀门通用标准以及技术条件标准做简单说明,详细的最新国家标准可在标准网最新发布的信息内查看。

阀门国家标准代号:阀门标准代号阀门标准名称GB12220-1989《通用阀门标志》GB12221-1989 《法兰连接金属阀门的结构长度》GB12222-1989 《多回转阀门驱动装置的连接》GB12223-1989 《部分回转阀门驱动装置的连接》GB12224-1989 《钢制阀门一般要求》GB12225-1989 《通用阀门铜合金铸件技术条件》GB12226-1989《通用阀门灰铸铁件技术条件》GB12227-1989《通用阀门球墨铸铁件技术条件》GB12228-1989《通用阀门碳素钢锻件技术条件》GB12229-1989《通用阀门碳素钢铸件技术条件》GB12231-1989《阀门铸件外观质量要求》GB12232-1989《通用阀门法兰连接铁质闸阀》GB1047-1970 《管子和管路附件的公称通径》GB12236-1989《通用阀门钢制旋启式止回阀》GB1348-1988 《球墨铸铁件》GB1048-1990 《管道元件公称压力》GB11365-1989 《锥齿轮和准双曲齿轮精度》GB4213-1984 《气动调节阀通用技术条件》GB12238-1989 《通用阀门法兰对夹连接蝶阀》GB8335-1987 《气瓶专业螺纹》GB10877-1989 《氧气瓶阀》GB12239-1989《通用阀门隔膜阀》GB12240-1989《通用阀门铁质旋塞阀》GB12241-1989《安全阀一般要求》GB12242-1989《安全阀性能试验方法》GB12243-1989《弹簧直接载荷式安全阀》GB11352-1989 《铸钢件技术条件》GB596- -83 《船用外螺纹青铜截止止回阀》GB597-1983 《船用外螺纹青铜止回阀》GB5796-1986 《梯形螺纹》GB7306-1987 《用螺纹密封的管螺纹》GB7307-1987 《非螺纹密封的管螺纹》GB6414-1986 《铸件尺寸公差》GB12245-1989 《减压阀性能试验方法》GB12246-1989 《先导式减压阀》GB12247-1989 《蒸汽疏水阀分类》GB12248-1989 《蒸汽疏水阀术语》GB12249-1989 《蒸汽疏水阀标志》GB12250-1989 《蒸汽疏水阀结构长度》GB12251-1989《蒸汽疏水阀试验方法》GB10868-1989《电站减温减压阀技术条件》GB10869-1989《电站调节阀技术条件》GB/T1972-1992《蝶形弹簧》GB12234-1989《通用阀门法兰、对焊连接钢制闸阀》GB12237-1989《通用阀门法兰和对焊连接钢制球阀》GB12233-1989《通用阀门铁质截止阀与升降式止回阀》GB9443-1988《铸钢件渗透探伤及缺陷显示痕迹评级方法》GB3323-1987《钢熔化焊对接接头射线照相和质量分级》GB12235-1989《通用阀门法兰钢制截上阀和升降式止回阀》GB1851-1984《船用PN160外螺纹青铜空=载止阀》GB8464-1987《内螺纹闸阀、截止阀、球阀、止回阀通用》GB8465.1~ 7-87《内螺纹闸阀、截止阀、球阀、止回阀尺寸》GB5677-1985《铸钢件射线照相及底片等级分类方法》GB12230-1989《通用阀门奥氏体钢铸件技术条件》GB1804-1979《公差与配合未注公差尺寸的极限偏差》GB12244-1989《铸钢件射线照相及底片等级分类方法》GB10879-1989《溶解乙炔气瓶阀》GB197-1981《普通螺纹、公差与配台》GB1239.2-1989《冷卷圆柱螺旋压缩弹簧技术条件》GB1239.4-1989《热卷圆柱螺旋弹簧技术条件》GB10095-1986《渐开线圆柱齿轮精度》GB9444-1988 《铸钢件磁粉探伤及质量评级方法》GB/T13927-1992《通用阀门压力试验》GB/T592-1993《船用法兰铸铁止回阀》GB/T1852-1993 《船用法兰铸钢蒸汽减压阀》GB/T12252-1989《通用阀门供货要求》。

蝶阀设计原则蝶阀图纸编号规定（试⾏）为规范蝶阀的设计⾏为，使产品及其零部件向系列化、标准化、通⽤化的⽬标靠拢，以提⾼产品质量，降低⽣产成本，制定本设计准则。

―、零件图号规定蝶阀衍⽣品种多，图号变化⼤，根据阀门⼿册关于阀门型号编制规定和本公司实际情况，对蝶阀零件图号做如下规定：1.1 图号组成：图号由12个单元组成，各部分代号的含义见表1。

1.2.1 第2单元：阀体结构长度―般按短系列，代号为D ；当阀体结构长度为长系列时，代号为DL 。

蓄能罐式和重锤罐式液控蝶阀代号分别为HD 和KD ，当阀体为长系列结构时，图号相应改为HDL 和KDL 。

1.2.2 第5单元：普通型表⽰双偏⼼蝶阀，对中线蝶阀此代号仍为1。

1.2.3 第9单元：对使⽤温度在150℃及以上的，在此单元⽤下标标注温度的1/10。

1.2.4 第10单元：零件材料仅对阀体、蝶板、⽀架等有多种可选材质的适⽤。

如蝶板压圈―般都选⽤Q235A ，则不标注材料，此项省略。

对同―套图存在多张阀体图或多张蝶板图的，以本单元的代号相区别。

①若某―零件是从另―零件上衍⽣出来的，如组焊阀体的组焊块，其编号在母体零件的编号后，再加顺序号。

如阀体为800D343H-10C-1，阀体组焊件编号为800D343H-10C-1-1，800D343H-10C-1-2....。

若该组焊接再衍⽣⾃⼰下―级组焊块的，其下―级组焊块的图号在母体组焊件的基础上再增加―级顺序号。

②若阀体为铸件，采⽤镶嵌式阀体密封座+阀座压圈的型式，阀体密封座和阀座压圈的编号同①。

③若某零件材料没有更换，设计形式有两种或多种，在顺序号上加A、B、C以⽰版本区别。

对衬套的材料更换，如采⽤全铜衬套的，在第10单元加T表⽰全铜衬套，其他形式不加代号区别。

④为使硬密封和软密封有区别，对于顺序号4的密封圈，命名按蝶板橡胶密封圈和蝶板多层次密封圈相区别。

⑤在编号过程中，若某零件不需要存在，则其代号应空下来，不允许其后的零件替补。

铁制截止阀技术要求一.遵循标准GBr∏2233-2006《通用阀门铁制截止阀与升降式止回阀》GB/T12220-2015《工业阀门标志》GB/T12221-2005《金属阀门结构长度》GB/T12222-2005《多回转阀门驱动装置的连接》GB/T7307-2001《55。

非密封管螺纹》GB/T17241.6-2008《整体铸铁法兰》GB/T17241.7-1998《铸铁管法兰技术条件》GB/T1184-1996《形状和位置公差未注公差值》GB/T5796.3-2002《梯形螺纹第3部分：基本尺寸》GB/T5796.4-2002《梯形螺纹第4部分：公差》JB/T5300-2008《工业用阀门材料选用导则》JB/T8859-2017《截止阀静压寿命试验规程》GBfT13927《工业阀门压力试验》未标注日期的标准，其最新版本的标准适合本技术要求。

二.技术要求本标准适用于公称压力PN1O-PN16,公称尺寸DN15-DN200,适用温度不大于200℃的内螺纹连接和法兰连接的铁制截止阀。

1、压力-温度等级壳体材料的压力-温度等级按GB/T17241.7-1998的规定。

2、阀体1.1内螺纹连接截止阀的结构长度按表1的规定。

1.2法兰连接截止阀的结构长度应按GB/T12221的规定。

1.3内螺纹连接的阀门，阀体端部采用圆柱管螺纹，连接尺寸应符合GB/T7307-2001的有关规定。

1.4法兰连接的阀门，端部法兰应与阀体铸成整体，连接尺寸应符合GB/T17241.6-2008的规定，特殊要求应在订货合同中注明。

1.5阀座内径应与公称尺寸一致。

1.6阀体体腔流道截面积不得小于公称尺寸的圆面积。

公称压力小于PN16且结构长度为短系列的阀门，流道截面积最大可减少15%o1.7如果需要，可在阀体底部设一排泄孔，其结构尺寸由设计者制定。

1.8阀体的最小壁厚按表2的规定。

阀体的最小壁厚∕mm12级精度。

3.阀盖3.1阀盖的最小壁厚不得小于表2的规定。
