PCB线宽与电流关系

mA(毫安)另有A（安，全称安培），μA（微安）1A=1000mA，1mA=1000μA1A （安培） =40 mil常温下12mil/20mil的埋孔(孔壁厚13um)最低通流大约是300mA,4mil/12mil(孔壁厚10um)的盲孔为250mA.每层的过孔通流要依据铜厚来计算。

长度单位1um（1微米）=0.001mm（0.001毫米）过孔,在线路板中，一条线路从板的一面跳到另一面，连接两条连线的孔也叫过孔（区别于焊盘，边上没有助焊层。

）过孔也称金属化孔，在双面板和多层板中，为连通各层之间的印制导线，在各层需要连通的导线的交汇处钻上一个公共孔，即过孔，在工艺上，过孔的孔壁圆柱面上用化学沉积的方法镀上一层金属，用以连通中间各层需要连通的铜箔，而过孔的上下两面做成圆形焊盘形状，过孔的参数主要有孔的外径和钻孔尺寸。

过孔不仅可以是通孔，还可以是掩埋式。

所谓通孔式过孔是指穿通所有敷铜层的过孔；掩埋式过孔则仅穿通中间几个敷铜层面，仿佛被其它敷铜层掩埋起来。

图4-4为六层板的过孔剖面图，包括顶层、电源层、中间1层、中间2层、地线层和底层。

过孔也称金属化孔，在双面板和多层板中，为连通各层之间的印制导线，在各层需要连通的导线的交汇处钻上一个公共孔，即过孔，在工艺上，过孔的孔壁圆柱面上用化学沉积的方法镀上一层金属，用以连通中间各层需要连通的铜箔，而过孔的上下两面做成圆形焊盘形状，过孔的参数主要有孔的外径和钻孔尺寸。

过孔不仅可以是通孔，还可以是掩埋式。

所谓通孔式过孔是指穿通所有敷铜层的过孔；掩埋式过孔则仅穿通中间几个敷铜层面，仿佛被其它敷铜层掩埋起来。

图4-4为六层板的过孔剖面图，包括顶层、电源层、中间1层、中间2层、地线层和底层。

孔本身存在着对地的寄生电容，如果已知过孔在铺地层上的隔离孔直径为D2,过孔焊盘的直径为D1,PCB板的厚度为T,板基材介电常数为ε,则过孔的寄生电容大小近似于：C=1.41εTD1/(D2-D1)过孔的寄生电容会给电路造成的主要影响是延长了信号的上升时间，降低了电路的速度。

关于PCB线宽和电流的经验公式PCB线宽和电流之间存在着一定的关系，而线宽的选择对于电流传输的稳定性和PCB板的热分布也有着重要的影响。

在PCB设计中，正确选择线宽可以确保电流传输的可靠性，同时也能减小电流通过导线时产生的热量，从而保护电路板和元件的正常工作。

以下是一些有关PCB线宽和电流的经验公式：1.定义线宽和线厚：在PCB设计中，线宽是导线的宽度，用来表示电流传输的容量。

线厚则是导线的厚度，用来表示导线的机械强度和热分布。

2.线宽与电流容量的关系：线宽和电流容量之间存在着直接的关系，在设计电路时，根据所需传输的最大电流来选择合适的线宽是至关重要的。

通常，可以使用一条经验公式来确定线宽与电流容量的关系，即线宽=(电流容量/系数)^(1/γ)。

其中，系数和γ是设计中的两个重要参数。

系数取决于所使用的电导材料和热阻，而γ则取决于导线的距离和散热要求。

3.导线的最大电流容量：导线的最大电流容量是指导线所能承受的最大电流。

当超过该电流时，导线会产生过热现象，可能导致线路短路或者烧毁。

在确定导线的最大电流容量时，需要考虑几个因素：导线材料、导线长度、环境温度、散热系统等。

通常，可以参考厂商提供的导线材料的电流容量曲线来确定其最大电流容量。

此外，还可以使用一些在线计算工具来帮助确定导线的最大电流容量。

4.线宽和线厚的选择：在实际的PCB设计中，选择适当的线宽和线厚对于电流传输和热分布至关重要。

对于较小的电流传输，线宽和线厚可以选择较小，以节省板的空间。

但对于较大的电流传输，为了保证电路的可靠性和防止过热现象发生，线宽和线厚需要选择较大。

线宽的选择也需要考虑到导线的阻抗匹配，如果阻抗过大，可能会导致信号传输的损失。

5.优化线宽和线厚：在实际设计中，优化线宽和线厚可以帮助提高电路的性能和稳定性。

通过增加线宽和线厚，可以减小电流通过导线时产生的热量，从而降低温升，提高电路的可靠性。

另外，线宽和线厚的选择还与电路板的制造工艺和成本有关。

PCB线宽和电流的经验公式总结首先，PCB线宽和电流之间的关系是一个复杂的问题，它受到多个因素的影响，包括线路长度、信号频率、线路材料等等。

在设计电路板时，我们通常需要根据具体的应用场景和要求来决定线宽和电流的关系。

对于较低频率的电路，一般可以使用经验公式：线宽（mil）= 0.5 * √ (电流（A） * 导线长度（in）)。

这个公式适用于一些常见的材料和布线方式，例如FR-4材料和不超过10%的电流密度。

通过这个公式，我们可以估算出适当的线宽来满足电流需求。

但对于高频电路，上述公式可能不再适用，因为高频信号会产生更大的电流密度。

对于高频电路，我们需要考虑信号的传输速度、信号的损耗和抗干扰性等因素。

一般来说，我们需要根据具体的设计要求来选择合适的线宽和线间距。

此外，还有一些其他的经验规则可以帮助我们设计合适的PCB线宽和线间距。

例如，在高电流线路中，为了提高线路的导电能力，我们可以增加线宽或者使用铜箔来增加导电能力。

另外，为了减小线路阻抗和损耗，我们可以减小线路的长度和厚度。

在实际设计中，我们还需要考虑到PCB制造的限制，例如最小线宽和线间距等。

通常情况下，我们需要和PCB制造商进行充分的沟通，以确保电路板的设计满足制造的要求。

除了上述的经验公式和规则，我们还需要借助一些电子设计软件和工具来帮助我们进行线宽和电流的计算和优化。

这些软件和工具可以根据我们输入的电流需求和线路参数，自动计算出合适的线宽和线间距，并给出相应的建议。

综上所述，PCB线宽和电流之间的关系是一个综合性的问题，它受到多个因素的影响。

在设计电路板时，我们需要结合具体的应用场景和制造要求来决定合适的线宽和线间距。

通过经验公式、规则和计算工具的辅助，我们可以更加准确地确定线宽和电流的关系，从而实现电路板的设计和制造的优化。

PCB线宽与电流关系，查表与计算关于（PCB）线宽和（电流）的经验公式，关系表和软件网上都很多，本文把网上的整理了一下，旨在给广大工程师在设计PCB板的时候提供方便。

以下总结了八种电流与线宽的关系公式，表和计算公式，虽然各不相同（大体相近），但大家可以在实际的PCB板设计中，综合考虑PCB板的大小，通过电流，选择一个合适的线宽。

一PCB电流与线宽PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD（工程师）依靠个人经验能作出较准确的判断。

但是对于CAD 新手，不可谓遇上一道难题。

PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。

大家都知道，PCB走线越宽，载流能力越大。

假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。

请看以下来来自国际权威机构提供的数据：线宽的单位是：Inch（1inch=2.54cm=25.4mm）数据来源：MIL-STD-275 Printed Wiring for Electronic Equipment 二（PCB设计）铜铂厚度、线宽和电流关系在了解PCB设计铜铂厚度、线宽和电流关系之前先让我们了解一下PCB 敷铜厚度的单位盎司、英寸和毫米之间的换算："在很多数据表中，PCB 的敷铜厚度常常用盎司做单位，它与英寸和毫米的转换关系如下：1 盎司= 0.0014 英寸= 0.0356 毫米（mm）2 盎司= 0.0028 英寸= 0.0712 毫米（mm）盎司是重量单位，之所以可以转化为毫米是因为PCB的敷铜厚度是“盎司/平方英寸”！PCB设计铜铂厚度、线宽和电流关系表也可以使用经验公式计算：0.15×线宽(W)=A，以上数据均为温度在25℃下的线路电流承载值。

导线阻抗：0.0005×L/W（线长/线宽）另外，导线的电流承载值与导线的过孔数量焊盘的关系：导线的电流承载值与导线线的过孔数量焊盘存在的直接关系（目前没有找到焊盘和过孔孔径每平方毫米对线路的承载值影响的计算公式，有心的朋友可以自己去找一下，个人也不是太清楚，不在说明）这里只做一下简单的一些影响到线路电流承载值的主要因素。

PCB线宽电流关系计算公式PCB线宽与电流关系是电子工程中的一个重要参数，它决定了PCB线路能够承受的最大电流，过小的线宽可能导致线路过热，过大的线宽则会浪费板面空间。

在设计PCB线路时，我们需要根据电流大小来选择适当的线宽。

下面将介绍一种常用的计算PCB线宽与电流关系的公式。

为了方便计算，我们首先引入一个参数，板材的最大允许温升ΔT。

ΔT是指PCB线路上的温升与环境温度之差，也可以看作是线路温度与环境温度的绝对差值。

一般情况下，ΔT值约为10°C~20°C，具体数值需要根据实际情况来确定。

根据热传导定律，PCB线路的温升与通过线路的电流成正比。

设线路的长度为L（单位：米），线路的宽度为W（单位：米），电流为I（单位：安培），电阻为R（单位：欧姆），电压降为V（单位：伏特），线路的温升为ΔT（单位：摄氏度），则有：ΔT=(R*I^2*t)/(W*L)其中，t为通过线路的时间。

根据欧姆定律，电阻R可以表示为：R=V/I将电阻R代入上述公式，可以得到：ΔT=(V*I*t)/(W*L*I^2)化简后得到：ΔT=(V*t)/(W*L*I)将公式中的参数具体化：ΔT（温升）=10°C~20°CV（电压降）=根据电路设计确定t（通过时间）=根据电路工作时间确定W（线路宽度）=待求解L（线路长度）=待求解I（电流）=根据电路设计确定根据上述公式可以得到待求解的W（线路宽度）和L（线路长度）。

需要注意的是，选择的线路宽度和长度应满足电路的功率耗散要求，并且考虑到制造工艺的限制。

以上就是一种常用的计算PCB线宽与电流关系的公式。

当然，这只是一种简化的计算方法，实际情况中还需要考虑很多其他因素，例如导热性能、焊盘面积、线路形状等。

因此，在实际设计中，还需要参考PCB制造商提供的设计准则和建议，以确保PCB设计的可靠性和可制造性。

PCB线宽与电流关系一、计算方法如下：先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB 厂家）它乘上线宽就是截面积，注意换算成平方毫米。

有一个电流密度经验值，为15~25安培/平方毫米。

把它称上截面积就得到通流容量。

I=KT0.44A0.75 （K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度(铜的熔点是1060℃)A为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(amp)一般 10mil=0.010inch=0.254可为 1A，250MIL=6.35mm, 为 8.3A二、数据:PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。

但是对于CAD新手，不可谓遇上一道难题。

PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。

大家都知道，PCB走线越宽，载流能力越大。

在此，请告诉我：假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。

请看以下来自国际权威机构提供的数据：线宽的单位是：Inch （inch 英寸=25.4 millimetres 毫米）1 oz.铜=35微米厚，2 oz.=70微米厚, 1 OZ =0.035mm 1mil.=10-3inch. Trace Carrying Capacity per mil std 275三，实验：实验中还得考虑导线长度所产生的线电阻所引起的压降。

工艺焊所上的锡只是为了增大电流容量，但很难控制锡的体积。

1 OZ铜，1mm宽，一般作 1 - 3 A电流计，具体看你的线长、对压降要求。

最大电流值应该是指在温升限制下的最大允许值，熔断值是温升到达铜的熔点的那个值。

Eg. 50mil 1oz 温升1060度(即铜熔点)，电流是22.8A。

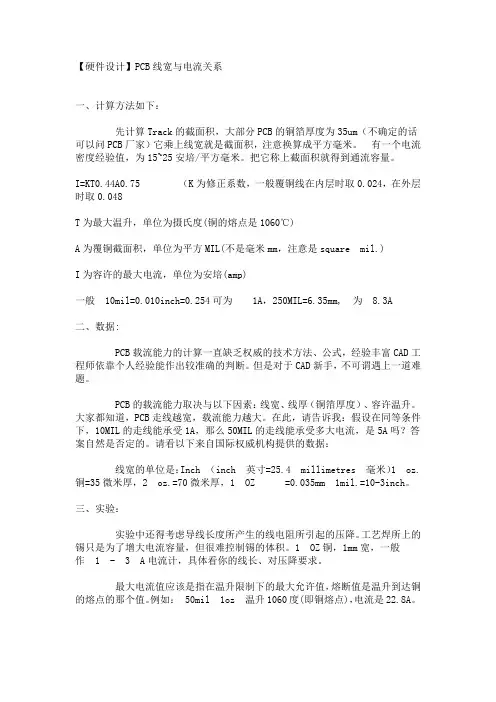

【硬件设计】PCB线宽与电流关系一、计算方法如下：先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。

有一个电流密度经验值，为15~25安培/平方毫米。

把它称上截面积就得到通流容量。

I=KT0.44A0.75 （K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度(铜的熔点是1060℃)A为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(amp)一般 10mil=0.010inch=0.254可为 1A，250MIL=6.35mm, 为 8.3A二、数据:PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。

但是对于CAD新手，不可谓遇上一道难题。

PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。

大家都知道，PCB走线越宽，载流能力越大。

在此，请告诉我：假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。

请看以下来自国际权威机构提供的数据：线宽的单位是：Inch （inch 英寸=25.4 millimetres 毫米）1 oz.铜=35微米厚，2 oz.=70微米厚，1 OZ =0.035mm 1mil.=10-3inch。

三、实验：实验中还得考虑导线长度所产生的线电阻所引起的压降。

工艺焊所上的锡只是为了增大电流容量，但很难控制锡的体积。

1 OZ铜，1mm宽，一般作 1 - 3 A 电流计，具体看你的线长、对压降要求。

最大电流值应该是指在温升限制下的最大允许值，熔断值是温升到达铜的熔点的那个值。

例如： 50mil 1oz 温升1060度(即铜熔点)，电流是22.8A。

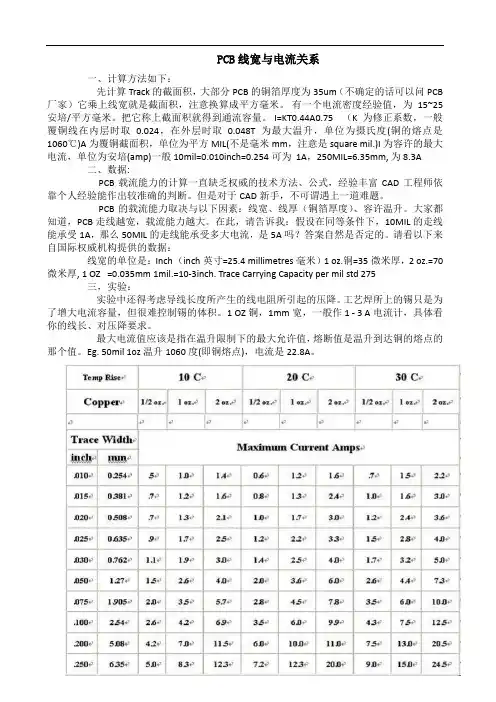

PCB线宽与电流关系一、计算方法如下：先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。

有一个电流密度经验值，为15~25安培/平方毫米。

把它称上截面积就得到通流容量。

I=KT0.44A0.75（K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度(铜的熔点是1060℃)A为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(amp)一般 10mil=0.010inch=0.254可为 1A，250MIL=6.35mm, 为 8.3A二、数据:PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。

但是对于CAD新手，不可谓遇上一道难题。

PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。

大家都知道，PCB走线越宽，载流能力越大。

在此，请告诉我：假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。

请看以下来自国际权威机构提供的数据：线宽的单位是：Inch （inch 英寸=25.4 millimetres 毫米）1 oz.铜=35微米厚，2 oz.=70微米厚, 1 OZ =0.035mm 1mil.=10-3 inch.Trace Carrying Capacity Array per mil std 275，实验：实验中还得考虑导线长度所产生的线电阻所引起的压降。

工艺焊所上的锡只是为了增大电流容量，但很难控制锡的体积。

1 OZ铜，1mm宽，一般作 1 - 3 A电流计，具体看你的线长、对压降要求。

最大电流值应该是指在温升限制下的最大允许值，熔断值是温升到达铜的熔点的那个值。

Eg.50mil 1oz 温升1060度(即铜熔点)，电流是22.8A。
