建筑幕墙防雷系统的设计要点(建议学习)

建筑工程幕墙防雷措施方案一、前言随着现代建筑工程的发展，幕墙作为建筑外部的保护层已经成为现代建筑不可或缺的一部分。

而在幕墙的设计和施工过程中，防雷措施是至关重要的一项工作。

因为一旦发生雷击，不仅会对幕墙结构形成损坏，还有可能对建筑内部设施和人员造成伤害。

因此，确保幕墙的防雷安全至关重要。

本文将着重介绍建筑工程幕墙防雷措施方案，包括幕墙材料的选择、接地系统建设、避雷针的设置等方面，为大家提供一些参考。

二、幕墙材料的选择1.不锈钢材料不锈钢是一种具有优异导电性的金属材料。

在幕墙的设计和施工中，可以选择不锈钢材料来构建整个幕墙系统，这样可以增加整个幕墙结构的导电性，从而更好地分散雷电能量，减少雷电对幕墙结构的损害。

2.铝合金材料铝合金是一种轻质金属材料，具有较好的导电性。

在幕墙设计中，可以选择铝合金材料用于构建幕墙结构，以增加整个幕墙结构的导电性，从而保护幕墙系统不受雷电影响。

3.导电涂料在幕墙的设计和施工中，也可以选择导电涂料来覆盖整个幕墙表面。

这种导电涂料具有良好的导电性能，可以将雷电能量迅速地分散，减少对幕墙结构的损害。

三、接地系统建设1.接地导线的设置在幕墙的设计和施工中，需要设置足够多的接地导线来建立完善的接地系统。

这些接地导线需要与整个幕墙结构紧密相连，以确保整个幕墙系统的导电性能。

2.接地网的建设在幕墙的设计和施工中，还需要建设接地网来确保整个幕墙系统的导电性。

这些接地网需要覆盖整个幕墙结构，并与接地导线紧密相连，以构建一个完整的接地系统。

3.接地系统的监测在幕墙的设计和施工中，还需要设置接地系统的监测装置，用于监测整个接地系统的导电性能。

一旦发现接地系统出现故障，需要及时进行维修和更换，以确保整个幕墙系统的防雷安全。

四、避雷针的设置1.避雷针的选用在幕墙的设计和施工中，可以选择合适的避雷针来设置在幕墙结构的周边。

这些避雷针需要具有良好的导电性能，可以迅速将雷电能量分散，减少对幕墙结构的损害。

建筑工程幕墙防雷措施方案1. 简介幕墙作为现代建筑的外包装，不仅起到美化建筑外观的作用，还具备隔热、防水和隔音等功能。

然而，由于幕墙在高楼建筑中所处的位置较高，容易成为雷电击中的目标，因此需要采取一系列防雷措施，确保幕墙的安全可靠性。

本文将介绍建筑工程幕墙的防雷措施方案，包括接地系统的设计与构建、导电网的设置和材料的选择等。

2. 接地系统设计与构建接地系统是建筑物内部的主要防雷措施之一。

它能够将雷电击中的幕墙良好地引入地下，以减少雷电对幕墙产生的破坏力。

下面是接地系统设计与构建的几个关键要点：2.1 接地棒的设置接地棒是连接幕墙与地下导体的重要组成部分，其材料应选择导电性能好、耐腐蚀性强的铜制材料。

在幕墙边缘或拐角处设置接地棒，并通过焊接或螺纹连接，保证接地棒与幕墙的良好接触。

2.2 接地回路的设计接地回路是接地系统的核心部分，它能够将幕墙引入地下导体，从而减少雷电击中的危害。

接地回路的设计需遵循以下原则：- 回路的长度应尽量短，以减少电阻的影响。

- 回路应在地下埋设，保护回路不受外界物理损坏和腐蚀。

- 回路应具备良好的导电性能，可选择铜材料或者镀铜材料。

2.3 接地系统的连接接地系统的各个部分需要通过连接器进行连接。

连接器的选用要满足以下要求：- 导电性能好，保证接地系统畅通无阻。

- 耐腐蚀性强，防止连接点因腐蚀而影响接地效果。

- 紧固可靠，确保连接点在极端天气条件下也不会松散。

3. 导电网的设置幕墙的导电网在防雷过程中起到关键作用，能够将雷电击中的幕墙迅速引入接地系统，降低雷电对幕墙的冲击力。

以下是导电网设置的几个要点：3.1 导电网的材料选择导电网的材料要具备优良的导电性能和耐腐蚀性。

常见的导电网材料有铝材料、铜材料和镀铜材料。

其中，铜材料导电性能最好，因此是首选材料。

3.2 导电网的铺设位置导电网应覆盖幕墙的所有区域，包括墙面、窗框、玻璃和所有水平构件。

导电网的铺设位置应注意以下要点：- 导电网应与幕墙紧密连接，确保导电网与幕墙之间的接触良好。

建筑物幕墙的防雷措施
幕墙的防雷应符合G B 5 0 0 5 7《建筑物防雷设计规范》，其概念是幕墙的防雷系统与主体结构的防雷体系可靠连接，且连接部位清除表面处理层。

在高度方向每层，在宽度方向每隔一个（或二个）柱距，用Φ12mm热镀锌圆钢将幕墙预埋件连接起来。

在交叉点处与主体预留的防雷接触点连接。

这样就解决了防雷电侧击的问题。

在屋顶设接闪器，特别注意在屋顶女儿墙一周圈，宽方向每隔一个柱距，用Φ 1 2 m m 热镀锌圆管将转接件与主体防雷甩头相连接。

（具体做法详见幕墙防雷节点）（一〇）季节性施工措施
本工程施工工期工期较短，雨天将成为影响工程正常进行的一个关键因素，而工期无法拖延，因此做好雨雪天施工，采取强有力的措施使雨雪天气给施工带来的不利因素减至最小，是工作的一个重点。

1、成立以项目经理为组长，主管工程师为副组长的冬、雨季施工领导小组，雨雪到来前，对现场进行全面检查，制定冬、雨季施工措施，确保正常施工。

2、现场设立气象广告牌，责成专人每天负责抄写第二天的气象预报以及一周内的气象形势预报。

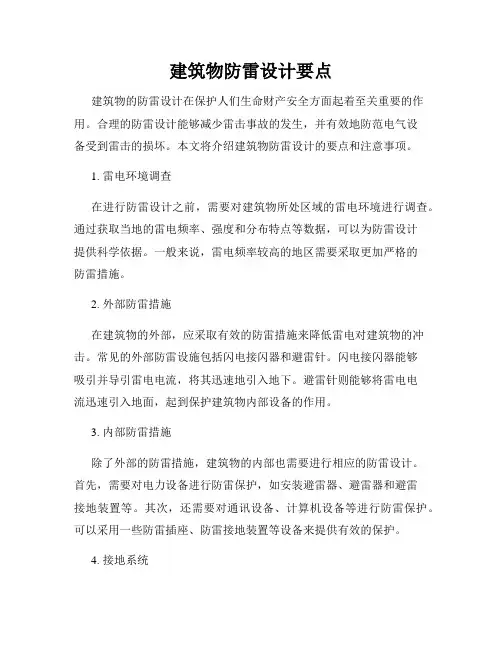

建筑物防雷设计要点建筑物的防雷设计在保护人们生命财产安全方面起着至关重要的作用。

合理的防雷设计能够减少雷击事故的发生，并有效地防范电气设备受到雷击的损坏。

本文将介绍建筑物防雷设计的要点和注意事项。

1. 雷电环境调查在进行防雷设计之前，需要对建筑物所处区域的雷电环境进行调查。

通过获取当地的雷电频率、强度和分布特点等数据，可以为防雷设计提供科学依据。

一般来说，雷电频率较高的地区需要采取更加严格的防雷措施。

2. 外部防雷措施在建筑物的外部，应采取有效的防雷措施来降低雷电对建筑物的冲击。

常见的外部防雷设施包括闪电接闪器和避雷针。

闪电接闪器能够吸引并导引雷电电流，将其迅速地引入地下。

避雷针则能够将雷电电流迅速引入地面，起到保护建筑物内部设备的作用。

3. 内部防雷措施除了外部的防雷措施，建筑物的内部也需要进行相应的防雷设计。

首先，需要对电力设备进行防雷保护，如安装避雷器、避雷器和避雷接地装置等。

其次，还需要对通讯设备、计算机设备等进行防雷保护。

可以采用一些防雷插座、防雷接地装置等设备来提供有效的保护。

4. 接地系统接地系统是建筑物防雷设计的重要组成部分，用于将雷击电流迅速引入地下。

良好的接地系统能够有效地减小雷电对建筑物和设备的损害。

在设计接地系统时，需要考虑土壤的电阻率、接地电阻的要求等因素，并合理选择接地电极的位置和形式。

5. 维护和检测建筑物的防雷设施需要定期进行维护和检测，确保其正常工作。

定期检查避雷针、闪电接闪器等外部设备的完整性和连接性，以及内部设备的防雷措施是否合格。

同时，对于避雷器等设备，需要定期检测其工作状态，及时更换失效的设备。

总结：建筑物防雷设计是建筑工程中重要的组成部分，对于保护建筑物和设备的安全至关重要。

在设计防雷措施时，需要根据具体的雷电环境进行科学合理的选择和布置，同时注意设备的维护和检测工作。

通过合理的防雷设计措施，可以最大程度地减少雷击事故的发生，确保人们的生命财产安全。

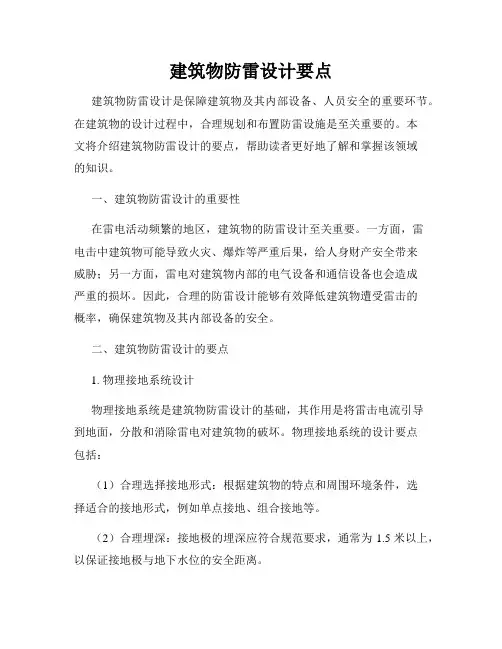

建筑物防雷设计要点建筑物防雷设计是保障建筑物及其内部设备、人员安全的重要环节。

在建筑物的设计过程中，合理规划和布置防雷设施是至关重要的。

本文将介绍建筑物防雷设计的要点，帮助读者更好地了解和掌握该领域的知识。

一、建筑物防雷设计的重要性在雷电活动频繁的地区，建筑物的防雷设计至关重要。

一方面，雷电击中建筑物可能导致火灾、爆炸等严重后果，给人身财产安全带来威胁；另一方面，雷电对建筑物内部的电气设备和通信设备也会造成严重的损坏。

因此，合理的防雷设计能够有效降低建筑物遭受雷击的概率，确保建筑物及其内部设备的安全。

二、建筑物防雷设计的要点1. 物理接地系统设计物理接地系统是建筑物防雷设计的基础，其作用是将雷击电流引导到地面，分散和消除雷电对建筑物的破坏。

物理接地系统的设计要点包括：（1）合理选择接地形式：根据建筑物的特点和周围环境条件，选择适合的接地形式，例如单点接地、组合接地等。

（2）合理埋深：接地极的埋深应符合规范要求，通常为1.5米以上，以保证接地极与地下水位的安全距离。

（3）接地电阻的控制：接地电阻是评价物理接地系统性能的重要指标，应通过合理的设计和施工保证接地电阻的合格。

2. 避雷针和避雷带的布置避雷针和避雷带是建筑物防雷设计中常用的防护手段，其作用是引导雷电电流，减少雷击的概率。

布置避雷针和避雷带的要点包括：（1）避雷针的高度：根据建筑物的高度和周围环境，合理安装避雷针，使其高出建筑物上部或周围物体，形成良好的雷电感应区。

（2）避雷针的导线布置：避雷针的导线布置应周密，导线间距应符合规范要求，以确保避雷针能够快速而有效地引导雷电。

（3）避雷带的设置：对于高层建筑物，可以设置避雷带，通过避雷带的导线和引下线，将雷电引入到物理接地系统。

3. 电子设备的防护建筑物内部的电子设备对雷电非常敏感，雷击可能导致设备损坏、数据丢失等后果。

为了保护电子设备的安全，建筑物防雷设计应注意以下要点：（1）合理布局电子设备：将电子设备远离避雷针和避雷带等雷电引入部位，减少雷击的概率。

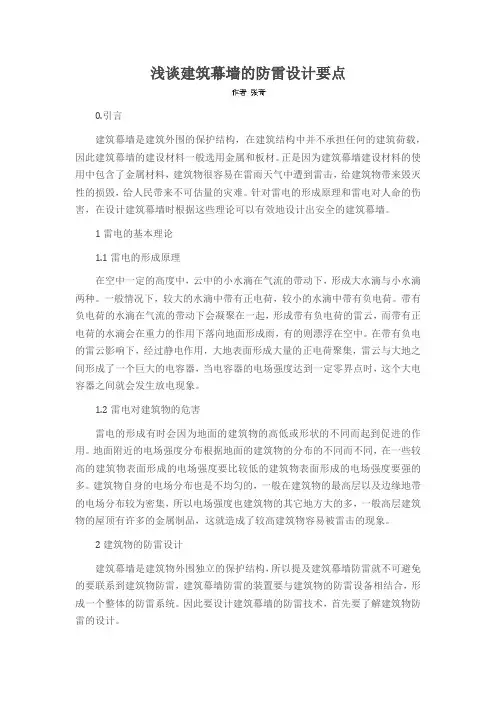

浅谈建筑幕墙的防雷设计要点0.引言建筑幕墙是建筑外围的保护结构，在建筑结构中并不承担任何的建筑荷载，因此建筑幕墙的建设材料一般选用金属和板材。

正是因为建筑幕墙建设材料的使用中包含了金属材料，建筑物很容易在雷雨天气中遭到雷击，给建筑物带来毁灭性的损毁，给人民带来不可估量的灾难。

针对雷电的形成原理和雷电对人命的伤害，在设计建筑幕墙时根据这些理论可以有效地设计出安全的建筑幕墙。

1雷电的基本理论1.1雷电的形成原理在空中一定的高度中，云中的小水滴在气流的带动下，形成大水滴与小水滴两种。

一般情况下，较大的水滴中带有正电荷，较小的水滴中带有负电荷。

带有负电荷的水滴在气流的带动下会凝聚在一起，形成带有负电荷的雷云，而带有正电荷的水滴会在重力的作用下落向地面形成雨，有的则漂浮在空中。

在带有负电的雷云影响下，经过静电作用，大地表面形成大量的正电荷聚集，雷云与大地之间形成了一个巨大的电容器，当电容器的电场强度达到一定零界点时，这个大电容器之间就会发生放电现象。

1.2雷电对建筑物的危害雷电的形成有时会因为地面的建筑物的高低或形状的不同而起到促进的作用。

地面附近的电场强度分布根据地面的建筑物的分布的不同而不同，在一些较高的建筑物表面形成的电场强度要比较低的建筑物表面形成的电场强度要强的多。

建筑物自身的电场分布也是不均匀的，一般在建筑物的最高层以及边缘地带的电场分布较为密集，所以电场强度也建筑物的其它地方大的多，一般高层建筑物的屋顶有许多的金属制品，这就造成了较高建筑物容易被雷击的现象。

2建筑物的防雷设计建筑幕墙是建筑物外围独立的保护结构，所以提及建筑幕墙防雷就不可避免的要联系到建筑物防雷，建筑幕墙防雷的装置要与建筑物的防雷设备相结合，形成一个整体的防雷系统。

因此要设计建筑幕墙的防雷技术，首先要了解建筑物防雷的设计。

2.1建筑物防雷的基本原则根据不同地区雷击的现象的发生频率，选择性的针对地区建筑物做防雷工作，对于雷击现象频发的地区所有的建筑物都应设计防雷，建筑物自身的用途和重要性也是防雷的考虑因素，要综合性的考虑建筑物防雷设计的必要性。

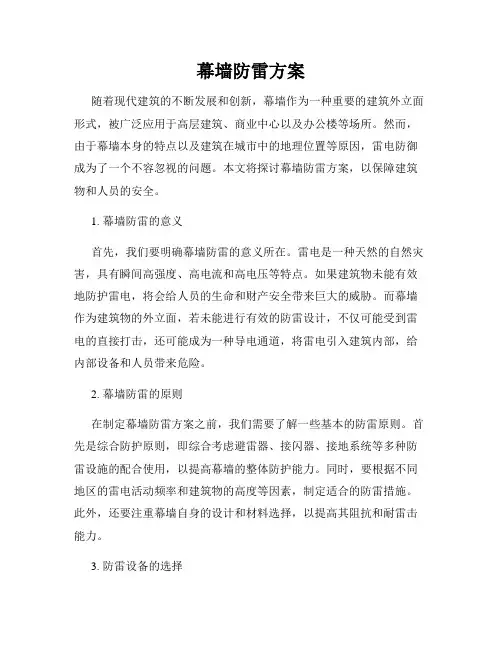

幕墙防雷方案随着现代建筑的不断发展和创新，幕墙作为一种重要的建筑外立面形式，被广泛应用于高层建筑、商业中心以及办公楼等场所。

然而，由于幕墙本身的特点以及建筑在城市中的地理位置等原因，雷电防御成为了一个不容忽视的问题。

本文将探讨幕墙防雷方案，以保障建筑物和人员的安全。

1. 幕墙防雷的意义首先，我们要明确幕墙防雷的意义所在。

雷电是一种天然的自然灾害，具有瞬间高强度、高电流和高电压等特点。

如果建筑物未能有效地防护雷电，将会给人员的生命和财产安全带来巨大的威胁。

而幕墙作为建筑物的外立面，若未能进行有效的防雷设计，不仅可能受到雷电的直接打击，还可能成为一种导电通道，将雷电引入建筑内部，给内部设备和人员带来危险。

2. 幕墙防雷的原则在制定幕墙防雷方案之前，我们需要了解一些基本的防雷原则。

首先是综合防护原则，即综合考虑避雷器、接闪器、接地系统等多种防雷设施的配合使用，以提高幕墙的整体防护能力。

同时，要根据不同地区的雷电活动频率和建筑物的高度等因素，制定适合的防雷措施。

此外，还要注重幕墙自身的设计和材料选择，以提高其阻抗和耐雷击能力。

3. 防雷设备的选择在选择防雷设备时，应考虑幕墙的高度和形状等因素。

首先是避雷器的选择，可根据具体情况选择金属氧化物避雷器或是避雷网。

其次是接闪器的选择，接闪器应能够快速响应雷电，并将其引导到避雷设施或地下。

最后是接地系统的设计，合理的接地系统可将雷电的电流迅速导入地下，保护幕墙和建筑内部的设备。

4. 幕墙的设计和材料选择幕墙的设计和材料选择对于防雷至关重要。

首先，幕墙的外观形状应该兼顾美观性和防雷性，例如采用弧形设计，减少直接打击的概率。

其次，幕墙的材料也应选择具备良好导电性和耐雷击性能的材料，例如使用铝合金等导电性能较好的材料。

此外，还可以加装导电层，以提高幕墙的整体防雷能力。

5. 幕墙的维护和检测幕墙在日常使用中，需要定期进行维护和检测，以确保其防雷性能。

维护工作主要包括清洁、涂层修复等，以保持材料的导电性能。

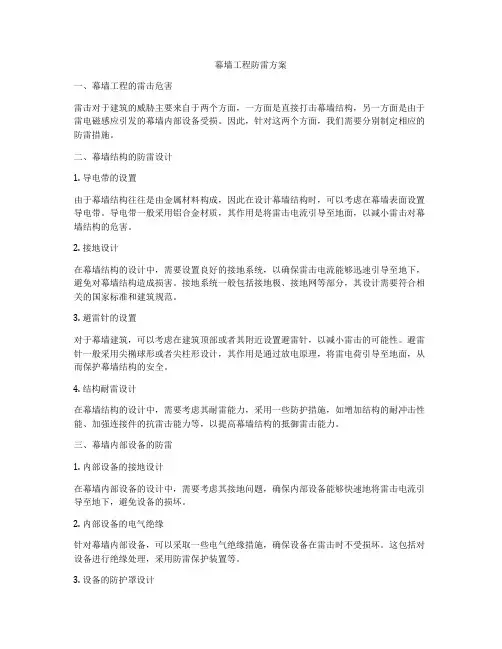

幕墙工程防雷方案一、幕墙工程的雷击危害雷击对于建筑的威胁主要来自于两个方面，一方面是直接打击幕墙结构，另一方面是由于雷电磁感应引发的幕墙内部设备受损。

因此，针对这两个方面，我们需要分别制定相应的防雷措施。

二、幕墙结构的防雷设计1. 导电带的设置由于幕墙结构往往是由金属材料构成，因此在设计幕墙结构时，可以考虑在幕墙表面设置导电带。

导电带一般采用铝合金材质，其作用是将雷击电流引导至地面，以减小雷击对幕墙结构的危害。

2. 接地设计在幕墙结构的设计中，需要设置良好的接地系统，以确保雷击电流能够迅速引导至地下，避免对幕墙结构造成损害。

接地系统一般包括接地极、接地网等部分，其设计需要符合相关的国家标准和建筑规范。

3. 避雷针的设置对于幕墙建筑，可以考虑在建筑顶部或者其附近设置避雷针，以减小雷击的可能性。

避雷针一般采用尖椭球形或者尖柱形设计，其作用是通过放电原理，将雷电荷引导至地面，从而保护幕墙结构的安全。

4. 结构耐雷设计在幕墙结构的设计中，需要考虑其耐雷能力，采用一些防护措施，如增加结构的耐冲击性能、加强连接件的抗雷击能力等，以提高幕墙结构的抵御雷击能力。

三、幕墙内部设备的防雷1. 内部设备的接地设计在幕墙内部设备的设计中，需要考虑其接地问题，确保内部设备能够快速地将雷击电流引导至地下，避免设备的损坏。

2. 内部设备的电气绝缘针对幕墙内部设备，可以采取一些电气绝缘措施，确保设备在雷击时不受损坏。

这包括对设备进行绝缘处理，采用防雷保护装置等。

3. 设备的防护罩设计在幕墙内部设备的设计中，可以考虑设置防护罩，以在雷击时保护设备不受损坏。

防护罩一般采用金属材料或者导电材料制成，其作用是将雷击电流引导至地下，避免对设备造成损害。

四、其他防雷措施除了针对幕墙结构和内部设备的防雷措施外，还可以考虑一些其他的防雷措施，如设置雷电感应器、防雷接地装置等，以全面提高幕墙工程的防雷能力。

总之，幕墙工程的防雷设计需要综合考虑幕墙结构和内部设备的防雷问题，采取一系列完善的防雷措施，以确保幕墙工程在雷击环境中能够安全运行。

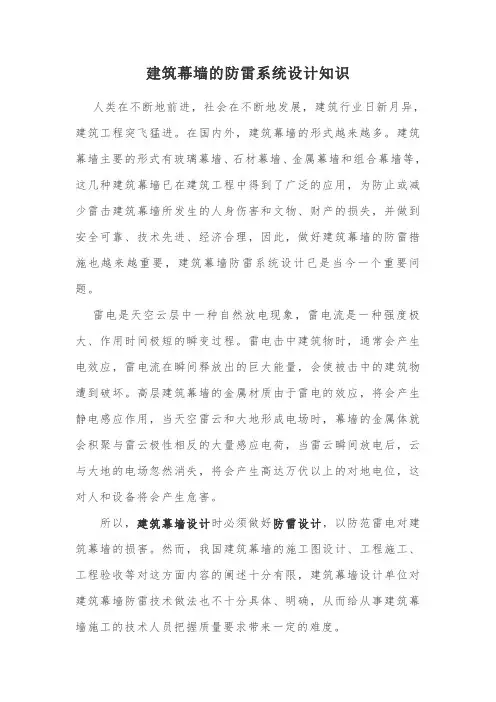

建筑幕墙的防雷系统设计知识人类在不断地前进，社会在不断地发展，建筑行业日新月异，建筑工程突飞猛进。

在国内外，建筑幕墙的形式越来越多。

建筑幕墙主要的形式有玻璃幕墙、石材幕墙、金属幕墙和组合幕墙等，这几种建筑幕墙已在建筑工程中得到了广泛的应用，为防止或减少雷击建筑幕墙所发生的人身伤害和文物、财产的损失，并做到安全可靠、技术先进、经济合理，因此，做好建筑幕墙的防雷措施也越来越重要，建筑幕墙防雷系统设计已是当今一个重要问题。

雷电是天空云层中一种自然放电现象，雷电流是一种强度极大、作用时间极短的瞬变过程。

雷电击中建筑物时，通常会产生电效应，雷电流在瞬间释放出的巨大能量，会使被击中的建筑物遭到破坏。

高层建筑幕墙的金属材质由于雷电的效应，将会产生静电感应作用，当天空雷云和大地形成电场时，幕墙的金属体就会积聚与雷云极性相反的大量感应电荷，当雷云瞬间放电后，云与大地的电场忽然消失，将会产生高达万伏以上的对地电位，这对人和设备将会产生危害。

所以，建筑幕墙设计时必须做好防雷设计，以防范雷电对建筑幕墙的损害。

然而，我国建筑幕墙的施工图设计、工程施工、工程验收等对这方面内容的阐述十分有限，建筑幕墙设计单位对建筑幕墙防雷技术做法也不十分具体、明确，从而给从事建筑幕墙施工的技术人员把握质量要求带来一定的难度。

对此，建筑幕墙防雷系统设计就显得十分重要。

我们根据多年建筑幕墙工程施工的实际经验，以及有关国家防雷规范的要求，认为建筑幕墙防雷装置必须满足以下几个方面要求。

一、建筑幕墙的防雷分类根据国家标准《建筑物防雷设计规范》（GB50057—2000）的规定，建筑物的防雷共分三类，其中第一类主要是属于具有爆炸危险环境的建筑物，如使用或贮存炸药、火药、起爆药等爆炸物质的建筑物等，而现阶段我们常用的建筑幕墙的防雷分类主要是属于第二类或第三类的。

二、建筑幕墙的防雷措施对于第一类建筑物和具有爆炸危险环境的建筑物的防雷措施，除了防直击雷外，还需防雷电侵入的措施；而对于第二类或第三类的常用建筑幕墙的防雷措施主要是防直击雷。
