检修高压变频器手指口述
1、工作前
1.l必须劳保齐全、穿绝缘靴、带绝缘手套、戴安全帽。
（手指自己）
1.2对检修使用的工具认真检查，绝缘棒等用具必须在有效期内，禁止使用不合格的工具。
（手指工具）
1.3检修前，必须先停电、验电、挂接地线、悬挂标志牌、装设遮拦。
（手指接地线、标志牌、遮拦）
1.44检修前应设专人监护。
（手指监护人）
1.5高压变频器放电30分钟方可开始工作
2.6设备未停运前不得打开柜门
2、检修中
2.1注意与邻近带电设备的安全距离。
（手指邻近带电设备）
2.2按图施工，不得随意更改图纸。
（手指图纸）
3.3禁止带变频器摇绝缘
3、检修后
3.1认真核对图纸，确认接线正确。
（手指图纸）
3.2认真检查所修机构，确认机构符合检修要求。
（手指所修机构）
3.3认真检查各电气联接点是否紧固。
（手指电气联接点）
3.4清理现场，清点工具，不得在检修现场遗留任何工具。
（手指工具）
4.5拆除接地线、标示牌、遮拦。
（手指接地线、标示牌）。

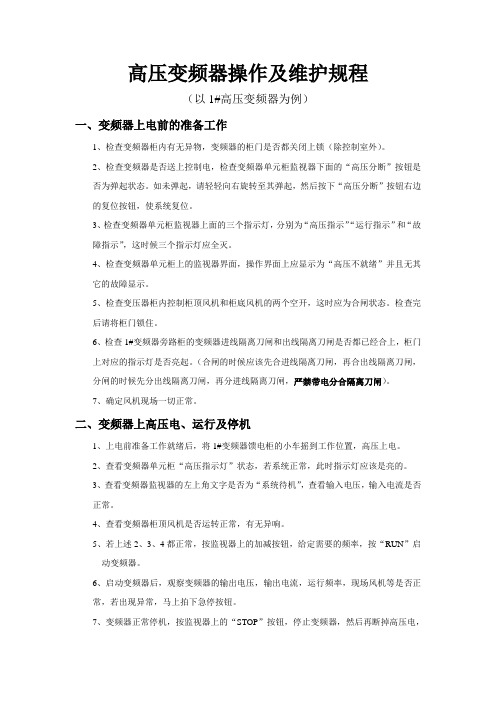

高压变频器操作及维护规程（以1#高压变频器为例）一、变频器上电前的准备工作1、检查变频器柜内有无异物，变频器的柜门是否都关闭上锁（除控制室外）。
2、检查变频器是否送上控制电，检查变频器单元柜监视器下面的“高压分断”按钮是否为弹起状态。
如未弹起，请轻轻向右旋转至其弹起，然后按下“高压分断”按钮右边的复位按钮，使系统复位。
3、检查变频器单元柜监视器上面的三个指示灯，分别为“高压指示”“运行指示”和“故障指示”，这时候三个指示灯应全灭。
4、检查变频器单元柜上的监视器界面，操作界面上应显示为“高压不就绪”并且无其它的故障显示。
5、检查变压器柜内控制柜顶风机和柜底风机的两个空开，这时应为合闸状态。
检查完后请将柜门锁住。
6、检查1#变频器旁路柜的变频器进线隔离刀闸和出线隔离刀闸是否都已经合上，柜门上对应的指示灯是否亮起。
（合闸的时候应该先合进线隔离刀闸，再合出线隔离刀闸，分闸的时候先分出线隔离刀闸，再分进线隔离刀闸，严禁带电分合隔离刀闸）。
7、确定风机现场一切正常。
二、变频器上高压电、运行及停机1、上电前准备工作就绪后，将1#变频器馈电柜的小车摇到工作位置，高压上电。
2、查看变频器单元柜“高压指示灯”状态，若系统正常，此时指示灯应该是亮的。
3、查看变频器监视器的左上角文字是否为“系统待机”，查看输入电压，输入电流是否正常。
4、查看变频器柜顶风机是否运转正常，有无异响。
5、若上述2、3、4都正常，按监视器上的加减按钮，给定需要的频率，按“RUN”启动变频器。
6、启动变频器后，观察变频器的输出电压，输出电流，运行频率，现场风机等是否正常，若出现异常，马上拍下急停按钮。
7、变频器正常停机，按监视器上的“STOP”按钮，停止变频器，然后再断掉高压电，将1#变频器馈电柜的小车摇到工作位置。
四、注意事项1、变频器运行过程中除了专业人士外，严禁打开变频出线室及变频器的柜门。
2、高压变频器运行过程中，严禁将变频器的380V用户电源断开。
高压变频器检修规程1.1 必要的安全信息1.1.1 维护人员必须接受培训，熟悉本装置的结构，并掌握实际运行知识。
1.1.2 只有通过上述培训的人员才允许运行和维护本变频器。
1.1.3 只有在保证变频器输入6kV高压真空开关.旁通柜输入隔离刀闸断开，并且不存在高温时，才能接触变频器柜内部件。
1.1.4 维护时必须遵守高压操作规程，如戴绝缘手套.穿绝缘鞋.戴安全眼镜；工作时必须有监护人在现场进行监护。
1.1.5 必须安装安全防护(标有高压危险)；使用中不得将其移走。
1.1.6 禁止把易燃材料(包括设备图纸和操作手册)和其它杂物放在变频器旁。
1.1.7 在处理或测量变频器内部件时要十分小心，注意不要让仪表引线相互短接或接触其它端子。
1.1.8 为保证人生安全，禁止在柜门打开的情况下，运行变频器。
1.1.9 在搬运变频器功率单元时注意小心轻放。
1.1.10 备用功率单元必须存放在库房货架内；如果条件特殊需短时间存放在地面，必须保证地面干燥.平整。
1.1.11 更换部件是排除故障最好的方法，但必须弄清楚新换部件应与原部件型号.规格一致。
1.1.12 更换变频器功率单元必须在变频器6KV高压停电超过5分钟后才能进行。
1.1.13 变频器功率单元维护需特殊仪器，功率单元内部无用户可维护部分，禁止打开。
1.1.14 变频器发生故障后,运行人员应作好详细的记录，通知维护人员。
1.2 检验项目及周期1.2.1 初次投运期间1.应检查和清洁变频器各个部位的连接件（变压器柜高压连接，输入/输出连接，功率单元柜全部电源输入/输出连接）。
2.投运1周左右，应该有计划地安排停机，对设备各连接部位的紧固螺钉重新紧固，满足接触可靠的要求。
3.半年内每月检查电气连接部位并对连接螺钉进行紧固。
4.半年后应该每六个月进行一次电气连接部位的检查并对连接螺钉重新进行紧固。
5.接地线属于必须检查的重要部位，不得遗忘。
6.经常对设备的散热通风状况进行仔细检查，并清洁及疏通风道。
6KV高压变频器检修维护规程0 适用范围本规程适用于我公司#1~#4机A、B一次风机；A凝结水泵6KV高压变频器检修标准项目、校验步骤、工艺措施及质量标准。
1、#1－#4机6KV高压变频器配置概况：1）、#1、#4机A、B一次风机；A凝结水泵6KV高压变频器均配置北京合康亿盛科技有限公司生产的HIVERT系列高压变频器。
2）、#2机A、B一次风机6KV高压变频器均配置北京利德华福电气技术有限公司生产的HARSVERT系列高压变频器；A凝结水泵6KV高压变频器均配置北京合康亿盛科技有限公司生产的HIVERT系列高压变频器。
3）、#3机A、B一次风机6KV高压变频器均配置东方日立电控设备有限责任公司生产的DHVECTOL-DI系列高压大功率变频器；A凝结水泵6KV高压变频器均配置北京合康亿盛科技有限公司生产的HIVERT系列高压变频器。
2、必要的安全信息2.1.1、维护人员必须接受培训，熟悉本装置的结构，并掌握实际运行知识。
2.1.2、只有通过上述培训的人员才允许运行和维护本变频器。
2.1.3、只有在保证变频器输入6kV高压真空开关、旁通柜输入隔离刀闸断开，并且不存在高温时，才能接触变频器柜内部件。
2.1.4、维护时必须遵守高压操作规程，如戴绝缘手套、穿绝缘鞋、戴安全眼镜；工作时必须有监护人在现场进行监护。
2.1.5、必须安装安全防护(标有高压危险)；使用中不得将其移走。
2.1.6、禁止把易燃材料(包括设备图纸和操作手册)和其它杂物放在变频器旁。
2.1.7、在处理或测量变频器内部件时要十分小心，注意不要让仪表引线相互短接或接触其它端子。
2.1.8、为保证人生安全，禁止在柜门打开的情况下，运行变频器。
2.1.9、在搬运变频器功率单元时注意小心轻放。
2.1.10、备用功率单元必须存放在库房货架内；如果条件特殊需短时间存放在地面，必须保证地面干燥、平整。
2.1.11、更换部件是排除故障最好的方法，但必须弄清楚新换部件应与原部件型号、规格一致。
变频器的维护检修规程维护、检查是防止装置发生偶发性故障的有效手段.为了有效进行维护、检查,应制作检查检验单，记录并保存装置固有的特性变化和构成部件的稳定性，防止发生故障，以及在发生故障时调查故障原因。
维护、检查分为日常检查和定期检查，在装置的安装之初，应缩短检查周期，详细进行检查，防止发生初始故障，运转时间变长后，需要检查部件是否出现特性劣化等。
1、检查、维护作业时的准备步骤2、日常检查2。
1检查周期：每月一次。
2.2检查项目：（1）确认安装环境:确认温度、湿度、有无特殊气体、有无尘埃;（2)确认电抗器、变压器、冷却风扇等有无异常声音，有无振动；(3）确认有无异味、绝缘物的气味及各电路元件特有的气味;（4）确认设备内部脏污情况，根据脏污情况减少清洁周期;对于以上项目,以目测检查为中心实施，有异常时应立即进行维修。
3、定期检查3。
1检查周期:按机组小修周期进行。
3。
2检查的项目如下：（1)柜内的清洁；(2)设备内部的清洁；（3）电路部件的变色、变形，漏液（电容器电阻电抗器变压器等）的确认；(4）基板（电阻、电容器的变色、变形,基板的变色、变形、脏污、焊接的老化等)的确认和清洁；(5)配线（有无因发热导致的变色、腐蚀)的确认;(6）紧固部分（螺栓，螺帽，螺钉类的松动)的确认;(7）进行装置的主电路部分的检查时，应在断开输入电源后，经过约5分钟以上，在验电后进行。
请注意:装置内部的电容器在将输入电源断开后电荷仍会残留一段时间，会有触电的危险。
另外，为防止发生触电事故，在设备运转的状态下不要打开门。
4、维护重点4。
1 主电路部及控制电路部的清洁维护，检查的第一步就是清洁。
清洁应根据设备的状态实施。
清洁时，应在切断电源,确认主电路没有电压后，通过吸引或吹扫等将设备内的尘埃取去。
注意：如果压缩空气的压力太强，有可能会损坏部件和配线.另外，吹扫无法除去的附着物应用布擦掉。
清洁原则上从上部开始，在下部结束.灰尘，金属的切屑从上面落下,如果从先从下部检查,则无法发现和除去上面的落下物。
变频器旳维护检修规程维护、检查是防止装置发生偶发性故障旳有效手段。
为了有效进行维护、检查，应制作检查检查单，记录并保留装置固有旳特性变化和构成部件旳稳定性，防止发生故障，以及在发生故障时调查故障原因。
维护、检查分为平常检查和定期检查，在装置旳安装之初，应缩短检查周期，详细进行检查，防止发生初始故障，运转时间变长后，需要检查部件与否出现特性劣化等。
1、检查、维护作业时旳准备环节2、平常检查2.1检查周期：每月一次。
2.2检查项目：(1)确认安装环境：确认温度、湿度、有无特殊气体、有无尘埃；(2)确认电抗器、变压器、冷却风扇等有无异常声音，有无振动；(3)确认有无异味、绝缘物旳气味及各电路元件特有旳气味；(4)确认设备内部脏污状况，根据脏污状况减少清洁周期；对于以上项目，以目测检查为中心实行，有异常时应立即进行维修。
3、定期检查3.1检查周期：按机组小修周期进行。
3.2检查旳项目如下：(1)柜内旳清洁；(2)设备内部旳清洁；(3)电路部件旳变色、变形，漏液（电容器电阻电抗器变压器等）确实认；(4)基板（电阻、电容器旳变色、变形，基板旳变色、变形、脏污、焊接旳老化等）确实认和清洁；(5)配线（有无因发热导致旳变色、腐蚀）确实认；(6)紧固部分（螺栓，螺帽，螺钉类旳松动）确实认；(7)进行装置旳主电路部分旳检查时，应在断开输入电源后，通过约5分钟以上，在验电后进行。
请注意：装置内部旳电容器在将输入电源断开后电荷仍会残留一段时间，会有触电旳危险。
此外，为防止发生触电事故，在设备运转旳状态下不要打开门。
4、维护重点4.1 主电路部及控制电路部旳清洁维护，检查旳第一步就是清洁。
清洁应根据设备旳状态实行。
清洁时，应在切断电源，确认主电路没有电压后，通过吸引或吹扫等将设备内旳尘埃取去。
注意：假如压缩空气旳压力太强，有也许会损坏部件和配线。
此外，吹扫无法除去旳附着物应用布擦掉。
清洁原则上从上部开始，在下部结束。
灰尘，金属旳切屑从上面落下，假如从先从下部检查，则无法发现和除去上面旳落下物。
高压变频器检修规程
一.检修前准备：
1,按规定办理工作票证
2,准备安全辅助用具，验电器，接地线。
和工作用工具：扳手，吹风机、乙醇、抹布等。
二，检修内容步骤
1,高压停电，观察三相带电显示确无电压。
开关站做好安全措施后，拉开进线隔离刀闸，等待15分钟以上功率单元放完存储的电能以后方可开柜门进行下一步作业。
2,验电：首先打开高压进线柜（旁路柜）门，用IOKV电压等级验电器进行验电，验电前先试验，验电器正常后进行，确认无电压后进行下一步骤
3,挂接地线：按操作步骤先挂接地端，再将另一端挂到进线母排上面。
4,开始检修作业，紧螺丝时对接触到的每一部位逐一进行验电，遵循先验电，后干活。
5,对进线柜，变压器柜，和功率单元内的接线、压线螺丝逐一进行排查，检查接线有无变色，松动、老化。
螺母试探性紧固。
6,对控制回路接线端子排进行紧固检查，线鼻有无松动，铜线有无螺漏过长。
7,对柜顶风机检查有无异响，运转是否顺畅，测量电流是否正常。
8,对柜顶风机，风机超温信号进行测试，并查看触摸屏有无报警信息，对各门限位检查是否灵敏。
9,检查其它可能造成不良后果的隐患。
10,检修完成检查工具齐全,柜内不能有遗留物。
并关好柜门o11,撤掉进线柜接地线，注意拆接地顺序。
并合上进线隔离刀,检查隔离刀合到位后关好柜门。
12,开关站完成工作票手续，并登记准备送电。
送电时与现场配电室人员联系，再次确认具备送电条件。
13,送电后检查变频器无异常并做记录。
后续15・30分钟再进行一次巡检。
检修要求：规范、细致、认真
电仪三。
高压变频器检测维护方案一、维护方法1、维护方法（1）灰尘及有害物彻底清理，一二次接线检查。
（2）参数整定值测试及校准，部件保养。
（3）相应器件介电强度实验，预先知道器件损坏趋势。
（4）有寿命器件测试，提前知道器件在相应环境下工作的安全使用寿命。
（5）损耗器件的提出替换需求。
2、维护计划安排：（1)检测三台高压变频器采用单台设备进行，先检测凝结水泵变频器，然后再检测一次风机变频器，计划人数4-6人。
（2）时间安排：单台设备检测保养的时间3-5天，由于现场大修不能保养完后进行设备带载试机，所以只能分两次做，大修期间单元单体测试，大修结束后整机带载试机。
3、保障机制降低设备故障率，提高设备稳定性，延长设备运行寿命，提高客户满意度。
二、维护内容1、控制柜（1）主控箱全面清理，包括每块电路板的清洗重新喷三防漆，电源板每个电源模块输出电压及带载检测，主控箱风扇清洗。
（2）继电器管脚清洗，底座接线紧固检查。
（4~20mA与0~10V （3）PLC输入输出端子接线检查，模拟输入输出线性检查。
信号源万用表）（4）端子排接线紧固检查。
（5）人机界面参数和检查（6）UPS检查，电池容量测试2、功率柜（1）功率模块测试及检查模块内部及散热片清理除湿除尘，电路板清洗及重新喷三防漆。
模块单元控制板及驱动板检测，包括轻过压、过压、欠压缺相、驱动等预设定及整定，驱动电路波形检测，板级电源模块输出电压检测及带载能力检测，以上数据出据相应检测报告。
电解电容的容值检测，均压性检测，检测数据出据相应检测报告。
功率器件的特性检测及耐压检测，功率器件表面清理，以防爬电，检测结果及处理结果出据相应检测报告。
（2）、功率柜体检查测试清灰处理，看柜体内环氧板有无积灰及爬电痕迹，模块导轨分别对模块输入输出电缆做绝缘及耐压实验，实验数据出据报告。
模块光纤导光率检测，检测数据出据报告。
柜门行程开关检查，开关应稳定可靠，不会误触发。
柜门滤网检查清理，由于多次清洗滤网隔尘和透风率降低，提醒并建议用户购买新滤网。
高压变频器操作规程第一章总则第一条为了保证高压变频器的安全运行和性能稳定，制定本操作规程，以规范高压变频器的操作和维护。
第二条本操作规程适用于高压变频器的操作和维护人员，包括操作、维修、检修和维护等。
第三条高压变频器的操作和维护人员应具备相应的操作和维护知识，并按照本操作规程进行操作和维护。
第四条高压变频器的操作和维护应符合国家相关安全标准和规定。
第二章操作规程第五条高压变频器的操作和维护人员应熟悉高压变频器的结构、原理和操作方法，并按照使用说明书进行操作。
第六条开启高压变频器之前，应先检查外部电源和设备的接线情况是否正确，并确保电源电压和频率与高压变频器匹配。
第七条开机前应检查控制回路、保护回路和散热回路是否正常，发现问题应及时处理。
第八条操作人员应按照设备的运行要求设置变频器的工作参数，如电压、频率、转速等。
第九条高压变频器在运行过程中，应注意监控设备的运行状态，如电流、温度、振动等，发现异常情况应及时报警并采取相应的措施。
第十条停机时应先将变频器工作参数恢复至初始值，然后关闭外部电源。
第十一条高压变频器在长时间停机后，应进行检查和维护，包括散热器清洁、电缆接线检查和紧固等。
第十二条操作人员应做好日常记录和维护工作，如运行时间、故障处理、维护记录等，以便随时查阅和分析。
第三章维护规程第十三条高压变频器的维护应按照设备使用说明书和维护手册进行，以确保设备的长期稳定运行。
第十四条高压变频器的维护人员应具备相关维护知识和技能，并按照相关规定进行维护工作。
第十五条维护人员应定期检查高压变频器的散热器、电缆和接线端子的清洁情况，并及时清除杂物和污垢。
第十六条定期检查高压变频器的电缆接线和紧固情况，如发现异常应及时处理。
第十七条高压变频器的维护应定期进行设备检查和故障排除，如更换电容器、维修电路板等。
第十八条维护人员应定期检查高压变频器的工作参数和控制回路、保护回路是否正常，如发现异常应及时修复。
第十九条高压变频器维护完成后，应对设备进行检测和试运行，确保设备工作正常。
高压变频器检修规程批准：审核：初审：编写：检修部电气目录第一章总则 (1)第二章变频装置介绍 (1)第三章日常维护 (5)第四章变频器保护功能整定值 (9)第五章变频器故障代码及故障原因 (10)第六章树脂浇注干式变压器的检修 (12)第一章总则一、本规程参照厂家提供的使用说明书、技术资料和图纸，结合我厂设备具体情况进行制定。
二、本规程是进行设备维护、检修的技术性依据，检修人员应严格执行本规程。
第二章变频装置介绍一、变频装置特点(1) 对电源影响小、高功率因数本变频器采用多段电平PWM控制，使输出电压波形实现了阶段状的近似正弦波形输出，输出电流波呈正弦波，控制方式为无监测器矢量控制。
实现了畸变小的清洁电源，即使不安装谐波滤波器，也能够达到高的谐波限制指标。
另外，装置输入侧采用了二极管整流器，实现了电源功率因数95％以上的高功率因数。
(2) 对负载电动机影响小，高功率因数通过变频器的多重连接及PWM控制，输出电压波形变为正弦波，因此扭矩波动低，不会发生共振浪涌电压，是对负载电动机影响小的高压变频器装置，能够继续使用原有的电动机。
另外，为提高转换装置的效率，采用了低频PWM控制，能够进行高效运转。
(3) 高性能和高可靠性通过采用大容量IGBT，在提高可靠性的同时，降低了开关损失，提高了控制性能。
控制电路采用了新开发的电力电子设备控制处理器PP7 ，并且通过采用8层集成电路板，实现了高集成化和高可靠性。
二、变频装置技术性能(1)变频装置类型为高－高方式(2)变频装置在6KV电源的瞬间闪变低于额定电压的75%（300ms以内）及工作电源切备用电源时，不会导致变频装置的停机。
额定运行工况下，使用变频器后电动机不降容。
(3)变频调速装置具有良好的调节性能，负荷从100%调节到40%的响应时间小于1min，现场可根据需要连续可调。
(4)变频器内的每一套冷却装置拆装方便，满足变频装置的安全可靠地运行。
(5)变频装置设有以下保护：过电压、过电流、欠电压、缺相保护、短路保护、超频保护、失速保护、变频器过载、电机过载保护、半导体器件的过热保护、瞬时停电保护等、严重过流、缺相并能联跳输入侧6KV开关。
高压变频器检修规程目录第一章总则................................................................ 错误!未定义书签。
第二章变频装置介绍.................................................. 错误!未定义书签。
第三章日常维护.......................................................... 错误!未定义书签。
第四章变频器保护功能整定值................................ 错误!未定义书签。
第五章变频器故障代码及故障原因........................ 错误!未定义书签。
第六章树脂浇注干式变压器的检修........................ 错误!未定义书签。
第七章双路互投电源的检修.................................... 错误!未定义书签。
第一章总则一、本规程参照厂家提供的使用说明书、技术资料和图纸，结合我厂设备具体情况进行制定。
二、本规程是进行设备维护、检修的技术性依据，检修人员应严格执行本规程。
第二章变频装置介绍一、变频装置特点(1) 对电源影响小、高功率因数本变频器(TMdrive－MV)采用多段电平PWM控制，使输出电压波形实现了阶段状的近似正弦波形输出，输出电流波呈正弦波，控制方式为无监测器矢量控制。
实现了畸变小的清洁电源，即使不安装谐波滤波器，也能够达到高的谐波限制指标。
另外，装置输入侧采用了二极管整流器，实现了电源功率因数95％以上的高功率因数。
(2) 对负载电动机影响小，高功率因数通过变频器的多重连接及PWM控制，输出电压波形变为正弦波，因此扭矩波动低，不会发生共振浪涌电压，是对负载电动机影响小的高压变频器装置，能够继续使用原有的电动机。
另外，为提高转换装置的效率，采用了低频PWM控制，能够进行高效运转。
(3) 高性能和高可靠性通过采用大容量IGBT，在提高可靠性的同时，降低了开关损失，提高了控制性能。
控制电路采用了新开发的电力电子设备控制处理器PP7 ，并且通过采用8层集成电路板，实现了高集成化和高可靠性。
二、变频装置技术性能(1)变频装置类型为高－高方式(2)变频装置在6KV电源的瞬间闪变低于额定电压的75%（300ms以内）及工作电源切备用电源时，不会导致变频装置的停机。
额定运行工况下，使用变频器后电动机不降容。
(3)变频调速装置具有良好的调节性能，负荷从100%调节到40%的响应时间小于1min，现场可根据需要连续可调。
(4)变频器内的每一套冷却装置拆装方便，满足变频装置的安全可靠地运行。
(5)变频装置设有以下保护：过电压、过电流、欠电压、缺相保护、短路保护、超频保护、失速保护、变频器过载、电机过载保护、半导体器件的过热保护、瞬时停电保护等、严重过流、缺相并能联跳输入侧6KV开关。
(6)变频装置控制系统具有极高的可靠性。
控制电源采用双路互投切换后的电源，允许失电时间为300ms。
满足一般的控制电源切换时间。
变频装置控制系统采用32位数字微处理器控制器，具有就地监控方式和远方监控方式。
就地控制窗口、功能设定、参数设定采用字符代码操作界面。
(7)变频装置带故障自诊断功能，能对所发生的故障类型及故障位置提供字符代码指示。
(8)变频器系统在故障后可以采用外部旁路，使系统仍能正常运行。
(9)变频装置内部通讯采用光纤连接，以便提供电气隔离，还可以提高通讯速率和抗干扰能力；变频装置柜内强电信号和弱电信号分开布置，以避免干扰；柜内设有屏蔽端子和接地设施。
(10)当电源电压降低到额定电压的不低于75％时变频器可以继续运行。
(11) 当电源电压降低到额定电压的75％以下时，此时间在不超过0.3S的情况下，变频器可自动恢复正常运转，满足母线电压瞬间丢失和动态切换的要求。
(12)当电源的瞬停或瞬降（25％以上）超过0.3S时，变频器临时停止电流输出。
电源电压在6秒以内恢复正常时，变频器在电机自由转动的基础上通过转速跟踪自动再加速，不需要人工干预。
(13)电网停电后6秒以内电源未恢复时将被视为电网故障，变频器发出电源故障指令，并连锁断开用户输入侧高压断路器（可以选择不跳闸），电源电压恢复后，变频器必须重新启动。
(14)当母线上最大一台电机启动时，对变频装置无影响。
三、变压器技术性能(1)进线变压器与变频器配套供货，为原装进口产品。
(2)进线变压器过负载能力：125%－1分钟。
(3)变压器承受短路电流的能力：变压器在各分接头位置时，能承受线端突发短路的动、热稳定而不产生任何损伤、变形及紧固件松动。
(4)变压器本体系统的测量和控制项目。
①变压器通过±2×5％的抽头，可以对电网电压的输入范围进行调整。
②变压器有温度检测传感器，进行温度的检测和监控。
四、技术参数1、进线变压器技术数据2、变频装置技术数据五、变频器电路构成1.主电路构成2流的IGBT一、安装之初，应缩短检查周期，详细进行检查，防止发生初始故障，运转时间变长后，需要检查部件是否出现特性劣化等。
二、检查、维护作业时的准备步骤停止装置→主电路电源OFF →控制电源OFF →确认主电路电源放电→验电三、日常检查1、检查周期：每月一次。
2、检查项目：①确认安装环境：确认温度、湿度、有无特殊气体、有无尘埃；②确认电抗器、变压器、冷却风扇等有无异常声音，有无振动；③确认有无异味、绝缘物的气味及各电路元件特有的气味；④确认空气滤清器脏污情况，根据脏污情况减少清洁周期；对于以上项目，以目测检查为中心实施，有异常时应立即进行维修。
四、定期检查1、检查周期：按机组小修周期进行。
2、检查的项目如下：①柜内的清洁；②空气滤清器的清洁；③电路部件的变色、变形，漏液（电容器电阻电抗器变压器等）的确认；､､④基板（电阻、电容器的变色、变形，基板的变色、变形、脏污、焊接的老化等）的确认和清洁；⑤配线（有无因发热导致的变色、腐蚀）的确认；⑥紧固部分（螺栓，螺帽，螺钉类的松动）的确认；进行本装置的主电路部分的检查时，应在断开（OFF）输入电源后，经过约5分钟以上，在验电后进行。
请注意：装置内部的电容器在将输入电源断开（OFF）后电荷仍会残留一段时间，会有触电的危险。
另外，为防止发生触电事故，在设备运转的状态下请不要打开门。
五、维护重点1、主电路部及控制电路部的清洁维护，检查的第一步就是清洁。
清洁(1次/月～1次/年)应根据设备的状态实施。
清洁时，应在切断电源，确认主电路没有电压后，通过吸引或吹扫等将设备内的尘埃取去。
注意：如果压缩空气的压力太强，有可能会损坏部件和配线。
另外，吹扫无法除去的附着物应用布擦掉。
清洁原则上从上部开始，在下部结束。
灰尘，金属的切屑从上面落下，如果从先从下部检查，则无法发现和除去上面的落下物。
2、柜体，结构用品(1) 冷却风扇(随时)确认风量有无异常，风扇的噪声是否増加。
特别是拆除后重新安装时，如果忘记拧紧螺栓等，会因为振动使轴承叶片等受到损坏，因此要特别小心。
､___(2) 空气滤清器(1次/月～1次/年)目测检查空气滤清器是否堵塞。
在室外轻轻拍打，去掉粉尘，在中性清洗剂的溶液中去掉脏物，水洗后干燥。
(3) 主电路部件，柜内全体(1次/月～1次/年)检查机壳内有无灰尘堆积，电抗器，导体紧固部分、保险丝、电容器、电阻有无变色、发热、异常声音、异味、损坏。
仔细检查配线、安装零件有无断线、断开的配线、紧固有无松动、是否有损坏的地方。
3、印刷电路板由集成电路和电子部件构成的印刷电路板需要加以保护，以免受到尘埃、腐蚀性气体、温度等的影响。
因此，应考虑设备的安装环境。
另外，定期检查清洁，保持良好的环境对于减少故障也非常重要。
由于部件小，抵御外力的能力差，因此在清洁时，应使用毛刷等擦试。
●使用注意事项➢印刷电路板的维护作业，必须在切断所有电源，经过・5分钟后再实施。
➢拆除印刷电路板时，应去掉所有的连接器和电线，拆掉印刷电路板上部的固定螺钉。
此时，应注意不要使印刷电路板和固定螺钉落下。
➢安装印刷电路板时，应按照拆除时相反的步骤进行。
・➢另外，由于控制电路板带有电容器，因此即使在切断电源的状态，仍有部分部件在工作。
保存时应将使铝框向下，小心不要短路。
➢备用电路板是装在防静电袋中出厂的，保管时应放入袋中。
注意防静电袋只有袋的内侧起作用。
六、装置检查维护作业步骤1、准备步骤：装置停止(1)使装置停止，确认电动机完全停止。
(2)按下操作面板的联锁开关，使其点亮（禁止操作）。
切断主电源(3)使外部主电源(6kV开关)断开。
应进行充分的安全处理，以保证确实断开，并且不会发生误投入。
(4)检查确保控制和变压器面板上的“AC MAIN”灯熄灭。
切断控制电源(5)使控制电源MCCB("CONTROL")断开。
确定放电(6)等待5 分钟以上。
(7)开启变压器柜的门锁，打开防盗锁（挂锁）。
(8)移开变压器柜的门的螺栓，打开楔子。
(9)在主电路输入端子验电，保证主电路电压为安全电平。
(10)移开变频器柜的门的螺栓，打开挂锁和楔子。
(11)当打开变频单元柜的门时，确认所有单元变频器的LED 关闭（OFF）。
(12)检查用于连接控制柜的外部电缆终端没有电压。
检查电压(13)检查控制电源输入端，确保控制电源电压在安全水平。
接地(14)在主电路输入端使三相输入电源接地。
开始操作(15)开始检查和维护。
(16) 在替换单元变频器的情况下，请遵循指导手册“单元变频器更换过程”6F3A4829， 6F3A4830，6F3A4831，6F3A4832，6F3A4833。
根据需要，打开变频单元柜、变压器柜的门进行作业。
2、复原步骤：拆除接地(1)将主电路的接地线去掉。
关门(2)关上门，必须加上防盗锁（挂锁）和门锁。
如果与主电路有关的柜的门打开，则不能运转。
(3)锁紧变压器门和变频器柜的螺栓(4)锁好变压器和变频器柜的挂锁，接通控制电源（ON）(5)使控制电源MCCB("CONTROL")接通（ON）。
接通主电源(6)使外部主电源（6kV）接通（ON ）。
外部主电源投入时必须确认控制盘面的指示灯“AC MAIN ” 点亮。
没有点亮时，可能是保险丝或指示灯等断线，请将外部主电源及控制电源断开，验电后更换部件。
装置的运转准备(7)进行安全确认，作好运转准备。
按下操作面板的联锁开关。
（LED 熄灭，联锁解除。
）七、定期更换部件为使TMdrive-MV 保持在最佳状态，延长使用寿命，需要定期更换（维修）性能老化的构件。
变频器装置使用的部件中，建议定期更换的部件及更换期间如下表所示：＊基板内的铝电解电容器的更换作业，应委托厂家进行。
