变电站设备巡视讲义ppt课件
3.鼻嗅判断法
即用鼻子辨别是否有电气设备的绝缘材料因过热而产生 特殊气味。
4.触试检查法
即用耳朵或借助听音器械，判断设备运行时发出的声音 是否正常，有无异常声音。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。

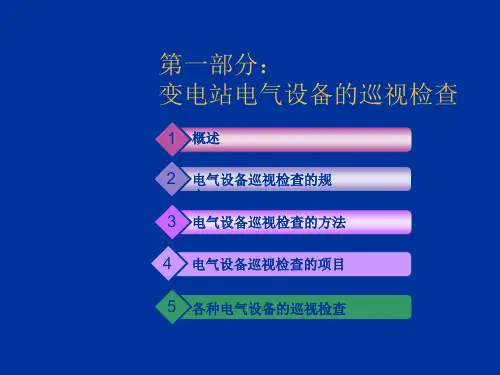

三、电气设备巡视检查的方法
（一）通过巡视检查人员的感官进行巡视
2.耳听判断法
即用耳朵或借助听音器械，判断设备运行时发出的声音 是否正常，有无异常声音。
工业电视法
采用红外成像仪成像，经计算机处理和电视机相连，以使运行人员能 随时监测有关设备情况；或在主要设备附件安装摄像机，经远动自动 化装置把信号传到中站，目前虽然还不成熟，但工业电视在变电所 的推广应用将是发展趋势。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
四、电气设备巡视检查的项目
电气 设备 的正 常巡 视内 容
即用鼻子辨别是否有电气设备的绝缘材料因过热而产生 特殊气味。
4.触试检查法
即用耳朵或借助听音器械，判断设备运行时发出的声音 是否正常，有无异常声音。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
三、电气设备巡视检查的方法
（一）通过巡视检查人员的感官进行巡视
2.耳听判断法
即用耳朵或借助听音器械，判断设备运行时发出的声音 是否正常，有无异常声音。
工业电视法
采用红外成像仪成像，经计算机处理和电视机相连，以使运行人员能 随时监测有关设备情况；或在主要设备附件安装摄像机，经远动自动 化装置把信号传到中站，目前虽然还不成熟，但工业电视在变电所 的推广应用将是发展趋势。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
四、电气设备巡视检查的项目
电气 设备 的正 常巡 视内 容
变电运行的规范化巡视.ppt
– 巡视性质、巡视时间、发现问题，均应记录在 运行工作记录薄中。
– 使用过的巡视卡妥善保存，按月归档。
规范化巡视分类及具体规定
• （1）交接班巡视 • （2）正常巡视 • （3）站长、技术员例行巡视 • （4） 特殊巡视
（1）交接班巡视
• 在交接班时进行。对所有设备进行全面的 外观检查，对缺陷有无发展做出鉴定，检 查设备的薄弱环节，检查防火、防小动物、 防误闭锁等有无漏洞，检查接地网及引线 是否完好。
• 开关事故跳闸后：注意开关是否喷油，油 色、油位有无突然变化，接地端子有无松 动或过热，传动部分有无损坏及销子脱落。
• 值班员在巡视高压设备时，不得进行其它工作， 不得移开或越过遮拦。
• 雷雨天气，需要巡视高压设备时，应穿绝缘靴， 并不得靠近避雷器和避雷针。
• 原因：1）防止直击泄放的电流产生跨步电压。 2)防止避雷针上产生较高电压对人造成反击。 3)有缺陷的BL发生爆炸。
• 高压设备发生接地时，室内不得接近故障点4m以 内，室外不得接近故障点8m以内，进入上述范围 人员必须穿绝缘靴，接触设备外壳和构架时，应 戴绝缘手套。
变电运行的规范化巡视
规范化巡视的规定及程序
• 规范化巡视的要求和有关规定 • 规范化巡视程序 • 规范化巡视分类及具体规定
规范化巡视的要求和有关规定
• 设备巡视要求 • 专项检查
设备巡视要求
• 设备巡视时，必须严格遵守安规、省公司、局 及工区的有关管理规定，认真执行有关制度， 做到不漏巡、错巡，不断提高设备巡视质量， 防止设备事故的发生。
专项检查
• （1）设备经过检修或长期停运并重新投运时； • （2）新投设备经过检修、改造的设备； • （3）事故跳闸、存在重大缺陷的设备其它需
– 使用过的巡视卡妥善保存，按月归档。
规范化巡视分类及具体规定
• （1）交接班巡视 • （2）正常巡视 • （3）站长、技术员例行巡视 • （4） 特殊巡视
（1）交接班巡视
• 在交接班时进行。对所有设备进行全面的 外观检查，对缺陷有无发展做出鉴定，检 查设备的薄弱环节，检查防火、防小动物、 防误闭锁等有无漏洞，检查接地网及引线 是否完好。
• 开关事故跳闸后：注意开关是否喷油，油 色、油位有无突然变化，接地端子有无松 动或过热，传动部分有无损坏及销子脱落。
• 值班员在巡视高压设备时，不得进行其它工作， 不得移开或越过遮拦。
• 雷雨天气，需要巡视高压设备时，应穿绝缘靴， 并不得靠近避雷器和避雷针。
• 原因：1）防止直击泄放的电流产生跨步电压。 2)防止避雷针上产生较高电压对人造成反击。 3)有缺陷的BL发生爆炸。
• 高压设备发生接地时，室内不得接近故障点4m以 内，室外不得接近故障点8m以内，进入上述范围 人员必须穿绝缘靴，接触设备外壳和构架时，应 戴绝缘手套。
变电运行的规范化巡视
规范化巡视的规定及程序
• 规范化巡视的要求和有关规定 • 规范化巡视程序 • 规范化巡视分类及具体规定
规范化巡视的要求和有关规定
• 设备巡视要求 • 专项检查
设备巡视要求
• 设备巡视时，必须严格遵守安规、省公司、局 及工区的有关管理规定，认真执行有关制度， 做到不漏巡、错巡，不断提高设备巡视质量， 防止设备事故的发生。
专项检查
• （1）设备经过检修或长期停运并重新投运时； • （2）新投设备经过检修、改造的设备； • （3）事故跳闸、存在重大缺陷的设备其它需
变电设备巡视培训课件
3.气温突变时应注意有油设备的油面和导线弛度 有无变化，变压器、油断路器、电容器的套管有无变 化，各开关电器是否在良好状态。
21
第二章 变电设备的巡视
第一节 变压器的巡视 第二节 断路器的巡视 第三节 隔离开关的巡视 第四节 母线的巡视检查 第五节 电压互感器的巡视 第六节 电流互感器的巡视 第七节 电容器组的巡视 第八节 避雷器的巡视 第九节 （接地）站用变的巡视检查 第十节 二次设备的巡视检查与维护
如果变色应更换
器
检查油盒油位
38
主变大修后投入运行的检查项目表
检查对象 检查项目
说明/方法
判断/措施
压力释 放阀
渗漏
检查是否有油从封 如果有很多油漏出要重新
口喷出或漏出
更换压力释放阀
有载分接
档位指示
档位显示和监控机 一致
在后台监控机检查档位与
开关
实际一致
调节 试调档正常
39
变压器的特殊巡视
40
主变的特殊巡视项目表
调压装置运行是否正常，
分接头开关的位置是否 1、分接开关位置可以通过
符合电压的要求，并与 现场调压机构面板位置
监控机指示相符；
指示、主变保护测控屏
2、操作连杆连接是否良 控制器面板位置指示、
好；
监控后台机档位指示确
3、操作箱内接线及紧固 定，并且三处指示必须
螺丝是否有松脱,传动 对应，否则作缺陷汇报
● 日常巡视周期如下表。
8
交接班巡视检查
即交、接班的运行人员共同对设备进行全面检查， 且交班人员还应向接班人员交待运行方式，设备检修、 试验及地线装设情况，设备新发现的缺陷等。
9
日常巡视周期
变电站类型 巡视类别
21
第二章 变电设备的巡视
第一节 变压器的巡视 第二节 断路器的巡视 第三节 隔离开关的巡视 第四节 母线的巡视检查 第五节 电压互感器的巡视 第六节 电流互感器的巡视 第七节 电容器组的巡视 第八节 避雷器的巡视 第九节 （接地）站用变的巡视检查 第十节 二次设备的巡视检查与维护
如果变色应更换
器
检查油盒油位
38
主变大修后投入运行的检查项目表
检查对象 检查项目
说明/方法
判断/措施
压力释 放阀
渗漏
检查是否有油从封 如果有很多油漏出要重新
口喷出或漏出
更换压力释放阀
有载分接
档位指示
档位显示和监控机 一致
在后台监控机检查档位与
开关
实际一致
调节 试调档正常
39
变压器的特殊巡视
40
主变的特殊巡视项目表
调压装置运行是否正常，
分接头开关的位置是否 1、分接开关位置可以通过
符合电压的要求，并与 现场调压机构面板位置
监控机指示相符；
指示、主变保护测控屏
2、操作连杆连接是否良 控制器面板位置指示、
好；
监控后台机档位指示确
3、操作箱内接线及紧固 定，并且三处指示必须
螺丝是否有松脱,传动 对应，否则作缺陷汇报
● 日常巡视周期如下表。
8
交接班巡视检查
即交、接班的运行人员共同对设备进行全面检查， 且交班人员还应向接班人员交待运行方式，设备检修、 试验及地线装设情况，设备新发现的缺陷等。
9
日常巡视周期
变电站类型 巡视类别
变电站设备巡视PPT课件
f) 瓦斯继电器检查
注意事项
应充满油
当变压器出现故障时，产生 的热量使变压器油汽化，气 体继电器动作，发出报警信
号或切断电源。
降低Hosts文件引起的OA系统故障发生率
22
变压器的巡视项目
g) 防爆管（压力释放阀）检查
1）压力释放阀的作用：当变压器内部内部压力升高到 释放阀开启压力时，释放阀在2ms内迅速升启，及时释
专业点巡检巡视检查项目 及注意事项
降低Hosts文件引起的OA系统故障发生率
1
整体概述
概况一
点击此处输入相关文本内容 点击此处输入相关文本内容
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
降低Hosts文件引起的OA系统故障发生率
2
降低Hosts文件引起的OA系统故障发生率
11
变压器的巡视项目
三相油浸 式变压器
1-铭牌；2-信号式温度 计；3-吸湿器；4-油标； 5-储油柜；6-安全气道 7-气体继电器；8-高压 套管；9-低压套管；10 -分接开关；11-油箱； 12-放油阀门；13-器身； 14-接地板；15-小车
降低Hosts文件引起的OA系统故障发生率
如有异常，转入
缺陷记录本
降低Hosts文件引起的OA系统故障发生率
6
二、变电所设备巡视检查项目
1、变压器巡视检查项目 2、断路器巡视检查项目 3、隔离开关巡视检查项目 4、电流互感器巡视检查项目 5、电压互感器巡视检查项目
降低Hosts文件引起的OA系统故障发生率
7
二、变电所设备巡视检查项目
6、 电抗器巡视检查项目 7、 电容器正常巡视检查项目 8、 所用变巡视检查项目 9、 避雷器巡视检查项目 10、耦合电容器、阻波器巡视检查项目
注意事项
应充满油
当变压器出现故障时，产生 的热量使变压器油汽化，气 体继电器动作，发出报警信
号或切断电源。
降低Hosts文件引起的OA系统故障发生率
22
变压器的巡视项目
g) 防爆管（压力释放阀）检查
1）压力释放阀的作用：当变压器内部内部压力升高到 释放阀开启压力时，释放阀在2ms内迅速升启，及时释
专业点巡检巡视检查项目 及注意事项
降低Hosts文件引起的OA系统故障发生率
1
整体概述
概况一
点击此处输入相关文本内容 点击此处输入相关文本内容
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
降低Hosts文件引起的OA系统故障发生率
2
降低Hosts文件引起的OA系统故障发生率
11
变压器的巡视项目
三相油浸 式变压器
1-铭牌；2-信号式温度 计；3-吸湿器；4-油标； 5-储油柜；6-安全气道 7-气体继电器；8-高压 套管；9-低压套管；10 -分接开关；11-油箱； 12-放油阀门；13-器身； 14-接地板；15-小车
降低Hosts文件引起的OA系统故障发生率
如有异常，转入
缺陷记录本
降低Hosts文件引起的OA系统故障发生率
6
二、变电所设备巡视检查项目
1、变压器巡视检查项目 2、断路器巡视检查项目 3、隔离开关巡视检查项目 4、电流互感器巡视检查项目 5、电压互感器巡视检查项目
降低Hosts文件引起的OA系统故障发生率
7
二、变电所设备巡视检查项目
6、 电抗器巡视检查项目 7、 电容器正常巡视检查项目 8、 所用变巡视检查项目 9、 避雷器巡视检查项目 10、耦合电容器、阻波器巡视检查项目
最新变电站设备巡视(共16张PPT)精品课件
三、变电站巡视如何(rúhé)分类
变电站的设备巡视分为三类：正常巡视，定期(dìngqī)巡视， 特殊巡视。
1.日常巡视应每天进行，并按照规定的内容要求进行，日 常巡视每天三次，即交接班巡视、高峰负荷运势、夜 间闭灯巡视。
2.定期巡视应按照规定时间和要求捷星。定期巡视是对 设备进行较为完善的巡视检查，巡视时间较长，巡 视是要求做好详细的巡视记录。
第十一页，共十六页。
四、电流互感器巡视检查项目
1. 电流互感器应检查SF6气压密度表的黑色指针处于绿色区域内 ，本体均无异常声响。
2. 各电气连接部分无发热、断股及松动，导线上无悬挂物。
3. 瓷套或硅橡胶表面完整，无破损、裂纹、放电痕迹。
4. 金属部件无严重(yánzhòng)锈蚀现象。 5. 二次电流端子连接正确，牢固。
第六页，共十六页。
五、变电站电气设备的巡视(xúnshì)检查方 法
▪ 第一，通过运行人员的眼观、耳听、鼻嗅 、手触等感官为主要检查手段，发现运行 中设备的缺陷及隐患。
▪ 第二，使用工具和仪表(yíbiǎo)，进一步探明故 障性质。较小的障碍也可在现场及时排除 。
常用的巡视检查方法有以下四方面。
第七页，共十六页。
第十六页，共十六页。
例：007；110KV82开关A相CT上部油标处渗油；10/10；张三；一 般 （4）设备缺陷内容栏必须要将设备缺陷内容详尽填写，要求清楚、明 白，发现人栏填写发现人姓名，缺陷性质栏内填写“一般、较严重、 严重”三种字样。
（5）凡发现的设备缺陷不管性质如何，必须全部填入设备缺 陷记录本上。
4、缺陷的上报(shàng bào)：
设备缺陷 管理 (quēxiàn)
一、对“设备缺陷”概念的解释及分类说明。 1、所谓设备缺陷：是指影响设备安全运行的因素。 2、设备缺陷分为以三种：
变电站设备巡视检查方法--ppt课件
日常巡视检查
序号
检查内容
检查标准
1 开关本体SF6气体压力检查
本体SF6压力应在厂家规定正常范围内（考虑温度系数）。
2 操作压力检查
液压压力应在厂家规定正常范围内，弹簧储能正常
3 液压回路、弹簧机构检查
检查液压回路是否存在漏油问题，油位正常，贮压器氮气是否漏 气；弹簧储能系统有否锈蚀或变形。
4 检查储能电机打压次数是否异常 记录储能电机单位时间打压次数。
件。 ➢ 第8点 节假日及特殊保供电时段。 ➢ 第9点 其它巡视项目见巡视作业指导书。
第三部分 高压并联电抗器巡 视
第一小节 日常巡视检查 ➢ 第1点 外观检查应当清洁、完整，设备无漏油、无变形等缺陷， 各套管有无放电、闪络、出现裂纹等。 ➢ 第2点 检查油枕油位是否正常，各部位无渗油、漏油，波纹管式 油枕油位指示应基本与油位名牌相近。 ➢ 第3点 检查高压套管的油位是否正常（视窗内红色指针在Min以下， 为油位偏低；在Max以上时，则是油位偏高，在Min和Max之间时，属 油位正常）。 ➢ 第4点 有无异常的噪音、震动或放电声。
➢ 第5点 检查并记录油的温度、环境温度和负荷（无功、电压）， 校核温升是否超过允许温升。用红外热像仪检查引线接头、本体等有 无过热现象。
➢ 第6点 散热器系统正常，上下法兰应打开，以手试探其表面应有微热， 没有异常震动和噪音，散热管清洁无杂物；冷却风扇能否正常运行， 有无异常声响。
➢ 第7点 所有一次连接点没有烧黑、发红等过热现象，连接线没有断 股损伤，连接金具没有变形、螺丝松脱等现象。
刀闸操作机构箱
➢ 第4点 刀闸的支持绝缘子应清洁完好，无放电声响或异常声音。 ➢ 第5点 触头接触面有无脏污、变形、锈蚀、倾斜，弹簧或弹片有无
变电站巡视PPT课件
（2）冷却器运行不正常引起温度异常。 冷却器运行不正常或发生故障，如油泵停运、风扇损
坏、散热器管道积垢、冷却效果不良等，都会引起温度升 高。此时应投入备用冷却器，对故障冷却器进行维护检查。 因此，在主变高负荷前期必须检查维护好主变冷却器，并 对冷却器进行水冲洗，以清除积污提高散热能力。
1、正常巡视
冷却装置
1、检查有无异常声响，风扇、油泵是否 运转正常，油流计指示是否正确。 2、检查冷却器阀门、散热器、油泵等处 有无渗油、漏油现象。 3、检查冷却器运行是否正确（即投入的 冷却器是否适应负荷或油温的需要）。 4、检查冷却器控制箱关闭严密，箱内清 洁、干燥、无锈蚀、封堵严密。 5、冷却器控制箱内各电源开关、切换开 关应在正确位置，信号显示正确，无过热 现象，温控除湿装置投入正确。 6、二次接线无松动，脱落及发热。
超温过D度7温i0a℃升g时超ra填过m报10一0℃般填缺报陷严并重做缺好陷记，录
检查冷却器控制箱内有无异常
检查电源及控制开关位置是否正确 检查电源及各控制器件是否齐全 标签有无缺失 箱内照明灯是否完好。
3、特殊巡视
发生以下情况时，应酌情增加巡视次数
新设备或经过检修、改造过的变 1 压器在投运72小时内；
正常运行时，变压器铁芯的声音应是均匀的。
变压器巡视
（1）过电压或过电流。变压器的响声增大，但仍是“嗡嗡” 声，无杂音。随负荷的急剧变化，也可能呈现“割割割、割 割割割”突击的间歇响声，此声音的发生和变压器的指示仪 表（电流表、电压表）的指针同时动作，易辨别； （2）夹紧铁芯的螺钉松动。呈现非常惊人的“锤击”和“刮 大风”之声，如“丁丁当当”和“呼…呼…”之音。但指示仪 表均正常，油色、油拉、油温也正常； （3）外界气候影响造成的放电。如大雾天、雪天造成套管处 电晕放电或辉光放电，呈现“嘶嘶”、“嗤嗤”之声，夜间 可见蓝色小火花； （4）铁芯故障。如铁芯接地线断开会产生如放电的劈裂声， “铁芯着火”造成不正常鸣音。 （5）匝间短路。因短路处严重局部发热，使油局部沸腾会发 出“咕噜咕噜”像水开了似的声音，这种声音特别要注意；
坏、散热器管道积垢、冷却效果不良等，都会引起温度升 高。此时应投入备用冷却器，对故障冷却器进行维护检查。 因此，在主变高负荷前期必须检查维护好主变冷却器，并 对冷却器进行水冲洗，以清除积污提高散热能力。
1、正常巡视
冷却装置
1、检查有无异常声响，风扇、油泵是否 运转正常，油流计指示是否正确。 2、检查冷却器阀门、散热器、油泵等处 有无渗油、漏油现象。 3、检查冷却器运行是否正确（即投入的 冷却器是否适应负荷或油温的需要）。 4、检查冷却器控制箱关闭严密，箱内清 洁、干燥、无锈蚀、封堵严密。 5、冷却器控制箱内各电源开关、切换开 关应在正确位置，信号显示正确，无过热 现象，温控除湿装置投入正确。 6、二次接线无松动，脱落及发热。
超温过D度7温i0a℃升g时超ra填过m报10一0℃般填缺报陷严并重做缺好陷记，录
检查冷却器控制箱内有无异常
检查电源及控制开关位置是否正确 检查电源及各控制器件是否齐全 标签有无缺失 箱内照明灯是否完好。
3、特殊巡视
发生以下情况时，应酌情增加巡视次数
新设备或经过检修、改造过的变 1 压器在投运72小时内；
正常运行时，变压器铁芯的声音应是均匀的。
变压器巡视
（1）过电压或过电流。变压器的响声增大，但仍是“嗡嗡” 声，无杂音。随负荷的急剧变化，也可能呈现“割割割、割 割割割”突击的间歇响声，此声音的发生和变压器的指示仪 表（电流表、电压表）的指针同时动作，易辨别； （2）夹紧铁芯的螺钉松动。呈现非常惊人的“锤击”和“刮 大风”之声，如“丁丁当当”和“呼…呼…”之音。但指示仪 表均正常，油色、油拉、油温也正常； （3）外界气候影响造成的放电。如大雾天、雪天造成套管处 电晕放电或辉光放电，呈现“嘶嘶”、“嗤嗤”之声，夜间 可见蓝色小火花； （4）铁芯故障。如铁芯接地线断开会产生如放电的劈裂声， “铁芯着火”造成不正常鸣音。 （5）匝间短路。因短路处严重局部发热，使油局部沸腾会发 出“咕噜咕噜”像水开了似的声音，这种声音特别要注意；
设备巡视与维护方案ppt课件
.
4
2.巡视的要求和注意事项
(1)设备巡视时，必须严格遵守《电业安全 工作规程》关于“高压设备巡视”和企业 管理标准的有关规定，做到不漏巡、错巡 ，不断提高设备巡视质量，防止设备事故 的发生。
（2）允许单独巡视高压设备的人员名单应 经企业领导书面批准。新进人员和实习人 员不得单独巡视高压设备。
电气设备的巡视
.
1
一次设备正常巡视 一、变电站一次设备巡视的一般规定 （一）设备巡视的目的 对变电站设备巡视的目的是为了监视和掌握设备的运行
情况，及时发现和消除设备缺陷，预防事故发生，确保设 备安全运行。 （二）设备巡视的基本方法和要求 1.巡视的基本方法 设备巡视可以使用智能巡检系统、巡视卡或巡视记录。巡 视人员在巡视中一般通过看、听、摸、嗅、测的方法对设 备进行检查。其中： 看：主要用于对设备外观、位置、温度、压力、颜色、灯 光、信号、指示等检查项目的分析判断，例如变压器油位 、油温检查，断路器的SF6密度检查等。通过观察设备运 行情况判断其有无异常，记录温度、压力、动作次数、泄 漏电流等相关数据。
.
7
（11）设备巡视应按预防季节性事故特点 ，根据不同地区、不同季节的检查项目有 所侧重，例如：
1）1～3月份巡视重点：设备接点、油位、 气体压力、绝缘子、导线弧垂、消防器材 ，端子箱、机构箱密封和加热情况，防火 、防小动物措施，防雪、防冻、防冰害、 防污闪措施。
2）4～6月份巡视重点：设备接点、油位、 气体压力、防雷设施、防火措施及消防器 材、防汛器材及措施、通风降温设施、建 筑物、构架基础。
.
3
嗅：通过气味判断设备有无过热、放电等 异常。例如通过嗅觉判断配电室的气味是 否正常，有无焦糊味等异常气味。
测：通过测量的方法，掌握确切的数据。 例如根据设备负荷变化情况，及时用红外 线测温仪测试设备接点温度是否异常，有 无超过正常温度；对电容式电压互感器二 次电压（包括开口三角形电压）进行测量 ，检查有无异班变电站的巡视周期
变电设备巡视培训课件
察
巡视过程中要仔细观察设 备运行状态，发现异常及 时报告。
耐心记录
通过记录巡视数据和问题， 有利于后续分析和故障排 查。
关注安全
巡视期间要严格遵守安全 操作规程，确保人身安全 和设备安全。
巡视培训的效果与评估
通过巡视培训，可以提高巡视员的技能水平，减少设备故障和事故的发生。 培训结束后，进行巡视效果的评估，以便及时调整培训内容和方法，提高培 训的质量和效果。
3 电缆故障
可能导致电气短路和电 弧故障，需要及时修复 或更换电缆。
巡视培训案例分析
发现潜在危险
提高安全意识
巡视员发现设备存在潜在危险， 及时进行维修，避免了严重事 故的发生。
巡视培训让员工深刻领悟安全 的重要性，从而避免了许多潜 在危险的发生。
优化维护计划
巡视发现了设备维护上的问题， 帮助优化了维护计划，提高了 工作效率。
2
实践操作
实地参观变电站，并由经验丰富的巡视员进行现场指导，让学员亲自体验巡视工 作。
3
案例分析
通过分析真实的巡视案例，提高学员的问题识别能力和解决问题的能力。
常见的变电设备故障及处理方法
1 断路器故障
可能导致电力中断，需 要及时维修或更换断路 器。
2 变压器故障
可能引发火灾风险，需 要定期检查绝缘状况和 散热设施。
巡视培训的目标与宗旨
目标明确
通过培训，使巡视员了解巡视的目标和职责，掌握正确的巡视方法和步骤。
标准统一
确保巡视员按照统一标准进行巡视，提高巡视结果的准确性和可比性。
态度端正
培养巡视员的积极态度和责任感，使其对巡视工作充满热情。
巡视培训的内容与流程
1
理论培训
介绍巡视的基本概念、方法和流程，讲解巡视中需要注意的事项和安全知识。
巡视过程中要仔细观察设 备运行状态，发现异常及 时报告。
耐心记录
通过记录巡视数据和问题， 有利于后续分析和故障排 查。
关注安全
巡视期间要严格遵守安全 操作规程，确保人身安全 和设备安全。
巡视培训的效果与评估
通过巡视培训，可以提高巡视员的技能水平，减少设备故障和事故的发生。 培训结束后，进行巡视效果的评估，以便及时调整培训内容和方法，提高培 训的质量和效果。
3 电缆故障
可能导致电气短路和电 弧故障，需要及时修复 或更换电缆。
巡视培训案例分析
发现潜在危险
提高安全意识
巡视员发现设备存在潜在危险， 及时进行维修，避免了严重事 故的发生。
巡视培训让员工深刻领悟安全 的重要性，从而避免了许多潜 在危险的发生。
优化维护计划
巡视发现了设备维护上的问题， 帮助优化了维护计划，提高了 工作效率。
2
实践操作
实地参观变电站，并由经验丰富的巡视员进行现场指导，让学员亲自体验巡视工 作。
3
案例分析
通过分析真实的巡视案例，提高学员的问题识别能力和解决问题的能力。
常见的变电设备故障及处理方法
1 断路器故障
可能导致电力中断，需 要及时维修或更换断路 器。
2 变压器故障
可能引发火灾风险，需 要定期检查绝缘状况和 散热设施。
巡视培训的目标与宗旨
目标明确
通过培训，使巡视员了解巡视的目标和职责，掌握正确的巡视方法和步骤。
标准统一
确保巡视员按照统一标准进行巡视，提高巡视结果的准确性和可比性。
态度端正
培养巡视员的积极态度和责任感，使其对巡视工作充满热情。
巡视培训的内容与流程
1
理论培训
介绍巡视的基本概念、方法和流程，讲解巡视中需要注意的事项和安全知识。

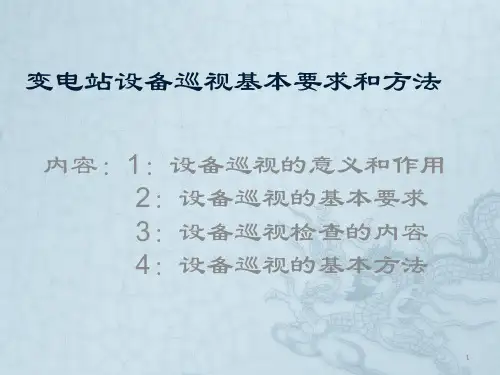

变电站设备巡视基本要求和方法ppt课件
4
二：设备巡视时对人员的基本条件要求
1. 作业人员经培训考试合格 2. 人员精神状态正常，无妨碍工作的病症， 着装符合要求 3. 具备必要的电气知识，熟悉变电设备， 持有本专业职业资格证书 4. 必需两人进行，其中一人具备监护人资 格
5
三：巡视设备时应遵守的规定
（1）不得进行其他工作，不得移开或越过遮 栏。 （2）雷雨天需要巡视户外设备时，应穿绝缘 靴，不得接近避雷针和避雷器。 （3）高压设备发生接地时，室内不得接近故 障点4m以内，室外不得靠近故障点8m以内， 进入上述范围人员必须穿绝缘靴，接触设备外 壳或构架时应戴绝缘手套。 （4）巡视高压室后必须随手将门锁好。 （5）特殊天气增加特巡。
2
二：设备巡视的基本要求
运行人员在巡视时，应按各次巡视分工规定和重 点内容以及巡视路线进行。巡视前先普遍了解或 主要设备负荷，然后携带钥匙、电筒或望远镜等 工具进行。两人巡视应一前一后或在设备一左一 右。认真负责，一丝不苟的做好设备检查工作，
并遵照以下三条：
一：设备巡视时要求人员做到：1：五细、2：五不准、3:五不漏。 二：设备巡视时对人员的基本条件要求。 三：巡视设备时应遵守的规定 。
6
三：设备巡视检查的内容
一：正常巡视主要内容 二：夜间熄灯巡视 三：特殊巡视 巡视人员除对设备作正常巡视外，还应对设备
状况作详细检查，如发现不符或有异常情况， 立即汇报，将情况记入巡视维护记录簿
7
一：正常巡视主要内容：
A、变电站一、二次设备的运行情况； B、变电站直流系统及照明运行情况； C、变电站房屋渗漏、门窗有无损坏等土建设 施； D、防小动物设施是否完善； E、工器具、安全用具、消防用具是否正常； F、环境卫生及绿化是否正常，特别是树木对 设备的安全距离是否足够，巡视完毕后应将巡 视检查情况记入巡视维护记录簿，并记录主变 上层油温。
二：设备巡视时对人员的基本条件要求
1. 作业人员经培训考试合格 2. 人员精神状态正常，无妨碍工作的病症， 着装符合要求 3. 具备必要的电气知识，熟悉变电设备， 持有本专业职业资格证书 4. 必需两人进行，其中一人具备监护人资 格
5
三：巡视设备时应遵守的规定
（1）不得进行其他工作，不得移开或越过遮 栏。 （2）雷雨天需要巡视户外设备时，应穿绝缘 靴，不得接近避雷针和避雷器。 （3）高压设备发生接地时，室内不得接近故 障点4m以内，室外不得靠近故障点8m以内， 进入上述范围人员必须穿绝缘靴，接触设备外 壳或构架时应戴绝缘手套。 （4）巡视高压室后必须随手将门锁好。 （5）特殊天气增加特巡。
2
二：设备巡视的基本要求
运行人员在巡视时，应按各次巡视分工规定和重 点内容以及巡视路线进行。巡视前先普遍了解或 主要设备负荷，然后携带钥匙、电筒或望远镜等 工具进行。两人巡视应一前一后或在设备一左一 右。认真负责，一丝不苟的做好设备检查工作，
并遵照以下三条：
一：设备巡视时要求人员做到：1：五细、2：五不准、3:五不漏。 二：设备巡视时对人员的基本条件要求。 三：巡视设备时应遵守的规定 。
6
三：设备巡视检查的内容
一：正常巡视主要内容 二：夜间熄灯巡视 三：特殊巡视 巡视人员除对设备作正常巡视外，还应对设备
状况作详细检查，如发现不符或有异常情况， 立即汇报，将情况记入巡视维护记录簿
7
一：正常巡视主要内容：
A、变电站一、二次设备的运行情况； B、变电站直流系统及照明运行情况； C、变电站房屋渗漏、门窗有无损坏等土建设 施； D、防小动物设施是否完善； E、工器具、安全用具、消防用具是否正常； F、环境卫生及绿化是否正常，特别是树木对 设备的安全距离是否足够，巡视完毕后应将巡 视检查情况记入巡视维护记录簿，并记录主变 上层油温。
变电站设备巡视检查与管理(PPT60页)
第1点 监控系统检查变压器负荷情况，任一台主变均无过负荷现象。
第2点 检查变压器本体音响正常、无异
声、异味。变压器外壳接地和中性点接地良
好，用钳型电流表测量铁芯电流不大于0.1A 、
夹件
铁芯
夹件接地电流值不应大于0.5A。
第3点 检查风扇、油泵运行正常，油流指示器，各冷却系统电源及其工作方 式设置正确。
变 电 站设 备 巡 视 检 查及管理 主讲人：曾庆松
目录
第一部分 设备巡视基本方法及运用 第二部分 变压器巡视 第三部分 高压并联电抗器巡视 第四部分 66kV并联电抗器巡视 第五部分 66kV并联电容器巡视 第六部分 断路器巡视 第七部分 隔离开关、接地刀闸巡视
第八部分 电压互感器巡视 第九部分 电流互感器巡视 第十部分 避雷器、避雷针及接地网 第十一部分 母线巡视 第十二部分 阻波器巡视 第十三部分 耦合电容器巡视 第十四部分 继电保护日常巡视
第5点 检查并记录油的温度、环境温度和负荷（无功、电压），校核 温升是否超过允许温升。用红外热像仪检查引线接头、本体等有无过 热现象。
第6点 散热器系统正常，上下法兰应打开，以手试探其表面应有微热， 没有异常震动和噪音，散热管清洁无杂物；冷却风扇能否正常运行， 有无异常声响。
第7点 所有一次连接点没有烧黑、发红等过热现象，连接线没有断股损 伤，连接金具没有变形、螺丝松脱等现象。
日常巡视检查 第6点 不平衡电流互感器油位，油色是否正常，有无异常声响。 第7点 电容器组运行电压是否在1.1倍额定电压以下。 第8点 避雷器、引线等应良好，接地应完好。 第9点 串联电抗器检查项目与66kV并联电抗器的检查要求相同。
第六部分 开关巡视
均压电容
灭弧室
支柱
第2点 检查变压器本体音响正常、无异
声、异味。变压器外壳接地和中性点接地良
好，用钳型电流表测量铁芯电流不大于0.1A 、
夹件
铁芯
夹件接地电流值不应大于0.5A。
第3点 检查风扇、油泵运行正常，油流指示器，各冷却系统电源及其工作方 式设置正确。
变 电 站设 备 巡 视 检 查及管理 主讲人：曾庆松
目录
第一部分 设备巡视基本方法及运用 第二部分 变压器巡视 第三部分 高压并联电抗器巡视 第四部分 66kV并联电抗器巡视 第五部分 66kV并联电容器巡视 第六部分 断路器巡视 第七部分 隔离开关、接地刀闸巡视
第八部分 电压互感器巡视 第九部分 电流互感器巡视 第十部分 避雷器、避雷针及接地网 第十一部分 母线巡视 第十二部分 阻波器巡视 第十三部分 耦合电容器巡视 第十四部分 继电保护日常巡视
第5点 检查并记录油的温度、环境温度和负荷（无功、电压），校核 温升是否超过允许温升。用红外热像仪检查引线接头、本体等有无过 热现象。
第6点 散热器系统正常，上下法兰应打开，以手试探其表面应有微热， 没有异常震动和噪音，散热管清洁无杂物；冷却风扇能否正常运行， 有无异常声响。
第7点 所有一次连接点没有烧黑、发红等过热现象，连接线没有断股损 伤，连接金具没有变形、螺丝松脱等现象。
日常巡视检查 第6点 不平衡电流互感器油位，油色是否正常，有无异常声响。 第7点 电容器组运行电压是否在1.1倍额定电压以下。 第8点 避雷器、引线等应良好，接地应完好。 第9点 串联电抗器检查项目与66kV并联电抗器的检查要求相同。
第六部分 开关巡视
均压电容
灭弧室
支柱
变电站设备巡视培训
成
3）刮风季节检查站内设备附近有无易刮起的杂物，检查导线摆度是否有过大或断股等异常现象。
于
思
业 精 于 勤
特殊巡视项目
变电站设备巡视
特殊巡视项目： 2、恶劣气候或天气突变
4）雷雨季节检查设备、瓦斯继电器防雨罩良好，各接线箱、机构箱关闭良好。瓷质部分有无放电痕迹、 行
裂纹，避雷器的放电记录器有无动作，房屋有无漏雨，基础有无倾斜下沉，沟眼水漏是否畅通，排 水设备是否良好。
变电站设备巡视
雷雨
行
夜间
成
大雾 大风
于
设备异常
思
施工现场
……
业 精 于 勤
巡视工作中的危险因素
变电站设备巡视 一般巡视
行
对本值划分的一般（正常）巡视区域的设备进行的巡视。
成
于
思
业
精 全面巡视
于
勤
按巡视计划进行，对巡视区域内的全部设备进行巡视。
巡视工作的分类
变电站设备巡视
熄灯巡视
业 精
特殊巡视 于 勤
行
是一项有计划、有组织、实施过程有标准、过后
成
有记录的运行维护工作。
于
思
业 精 于 勤
巡视工作的概念
变电站设备巡视
巡视检查可以使运行人员随时掌握设
行
备运行情况、变化情况、及时发现设备缺
陷，以便采取相适应的排除或管控措施，
成
是确保设备连续安全运行、电网持续可靠
于
供电的重要措施。 思
业 精 于 勤
巡视工作的目标
油面检查
变电站设备巡视 注油设备油色正常时是清澈透明，无杂质。颜色变黑、浑浊是存在故障的前兆。 行 成 于 思
变电设备巡视PPT课件
• → 7巡视人员将发现的缺 陷填写设备缺陷记录
• → 8值长审核设备缺陷和 设备巡视卡的填写情况
• →9值长对本次设备巡视 的质量、安全进行总结
• → 结束
三、变电站一次设备正常巡视的项目
• 1 变压器巡视检查 • 2 断路器巡视检查 • 3 隔离开关巡视检查 • 4 电流互感器巡视检查 • 5 电压互感器巡视检查 • 6 电抗器巡视检查 • 7 电容器正常巡视检查 • 8 所用变巡视检查 • 9 避雷器巡视检查 • 10 耦合电容器、阻波器巡视检查
• 3. 液压机构无渗漏油。 • 4. 如果油泵在较短的时间间隔后起动，请注
意此间隔时间。当间隔时间小于1小时，且 频繁启动，可能存在着外部泄漏或不正常的 内部泄漏，及时汇报处理。 • 5. 开关机械指示、监控系统后台指示、运行 状态三者应一致
6. 开关上的所有瓷瓶应清洁完整，无损 伤，无裂纹，无放电痕迹,•无悬挂杂物。
《变电站设备巡视》作业
Company Name
目录
• 一、相关知识准备 • 二、变电站设备巡视的流程 • 三、变电站一次设备正常巡视的项目 • 四、变电站一次设备正常巡视的危险点 • 五、变电站二次设备正常巡视的项目 • 六、二次设备正常巡视各项目的内容
一、相关知识准备
• 1.一二次设备巡视的目的、方法和要求 • 2.设备巡视的分类，设备巡视的周期
• 11 变压器气体检测仪正常，数据未超 标
• 12. 变压器控制箱、动力箱干燥清洁， 加热器正常投入。
• 13.变压器消防设施齐全完好，事故油 池无过多积水。
2 断路器巡视检查项目
• 1. 根据环境温度，SF6气压表指示应在压力 温度变化额定密度线正常压力范围内。
• 2. 检查液压表压力应在正常范围320-375bar 范围内，油泵运转时应无异常声及撞击声。
• → 8值长审核设备缺陷和 设备巡视卡的填写情况
• →9值长对本次设备巡视 的质量、安全进行总结
• → 结束
三、变电站一次设备正常巡视的项目
• 1 变压器巡视检查 • 2 断路器巡视检查 • 3 隔离开关巡视检查 • 4 电流互感器巡视检查 • 5 电压互感器巡视检查 • 6 电抗器巡视检查 • 7 电容器正常巡视检查 • 8 所用变巡视检查 • 9 避雷器巡视检查 • 10 耦合电容器、阻波器巡视检查
• 3. 液压机构无渗漏油。 • 4. 如果油泵在较短的时间间隔后起动，请注
意此间隔时间。当间隔时间小于1小时，且 频繁启动，可能存在着外部泄漏或不正常的 内部泄漏，及时汇报处理。 • 5. 开关机械指示、监控系统后台指示、运行 状态三者应一致
6. 开关上的所有瓷瓶应清洁完整，无损 伤，无裂纹，无放电痕迹,•无悬挂杂物。
《变电站设备巡视》作业
Company Name
目录
• 一、相关知识准备 • 二、变电站设备巡视的流程 • 三、变电站一次设备正常巡视的项目 • 四、变电站一次设备正常巡视的危险点 • 五、变电站二次设备正常巡视的项目 • 六、二次设备正常巡视各项目的内容
一、相关知识准备
• 1.一二次设备巡视的目的、方法和要求 • 2.设备巡视的分类，设备巡视的周期
• 11 变压器气体检测仪正常，数据未超 标
• 12. 变压器控制箱、动力箱干燥清洁， 加热器正常投入。
• 13.变压器消防设施齐全完好，事故油 池无过多积水。
2 断路器巡视检查项目
• 1. 根据环境温度，SF6气压表指示应在压力 温度变化额定密度线正常压力范围内。
• 2. 检查液压表压力应在正常范围320-375bar 范围内，油泵运转时应无异常声及撞击声。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
● 日常巡视周期如下表。
8
交接班巡视检查
即交、接班的运行人员共同对设备进行全面检查， 且交班人员还应向接班人员交待运行方式，设备检修、 试验及地线装设情况，设备新发现的缺陷等。
9
日常巡视周期
变电站类型 巡视类别
巡视周期
日常巡视
每天不少于一次
有人值班变 监察性巡视 1
内容提要
第一章 设备巡视检查的基本知识 第二章 变电设备的巡视
2
第一章 设备巡视检查的基本知识
第一节 变电站巡视检查的类型 第二节 电气设备巡视的内容
3
巡视原则:
设备巡视应遵循“正常运行按时查， 高峰、高温重点查，天气突变及时查， 重点设备专项查，薄弱设备仔细查” 的原则。
4
巡视要求:
设备巡视主要采取眼看、耳听、鼻嗅、手摸 等方式来进行。高处设备、导线线夹设备在目测 有可疑时，必须利用望远镜详细检查；针对导线 线夹、电气接头发热缺陷、重负荷运行设备、超 期未试设备，应使用红外或紫外成像进行辅助诊 断。
19
特殊巡视的重点内容
1.断路器故障跳闸后或新投运的断路器查油色、 油位，有无喷油、漏油，接线端子是否松动或过热， 机械有无变形，绝缘有无损伤等；
2.变压器过负荷时或轻瓦斯动作后，查上层油面、 油温，主变压器声响，冷却系统有无故障，核算过负 荷值及允许运行时间，轻瓦斯动作时间间隔，接触点 接触是否良好等；
18
正常设备巡视的工作要求
9、在巡视检查过程中，遇有远方操作时，应暂停巡视检查， 人员应撤离到安全地方。 10、巡视配电装置，进出高压室时，必须随手将门锁好， 防止小动物进入室内。但当室内可能有有毒气体时，应先 开抽风机通风，且应戴防毒面具进入。 11、进入SF6配电装置室巡视时，必须先开抽风机通风15分 钟，并尽量避免单人进行巡视。 12、进入蓄电池室巡视，必须先开抽风机通风5分钟，并严 禁烟火。 13、巡视检查结束应将全部门、窗及应关闭的电源关闭好。
3.高峰负荷期间，注意设备接点及导线有无发红 过热现象及热气流现象；
4.恶劣天气时，查设备有无放电，有无异物搭挂 及接头过热现象等。
20
恶劣天气巡视时的注意事项
1.大风天应注意母线及引线的摆动是否过大，端 头是否松动，设备位置有无变化，设备上及周围有无 杂物；
2.雷雨后应注意套管、绝缘子、母线有无放电现 象，设备接点处有无热气流现象；
5
第一节 变电站巡视检查的类型
6
设备巡视检查分为：
◆ 日常巡视检查； ◆ 特殊巡视检查。 ◆ 专业巡视检查。
7
日常巡视检查
● 日常巡视包括正常巡视、交接班巡视、班站长 监察性巡视以及夜间巡视。
●正常巡视检查，即运行人员按规定时间及路线， 对设备进行全面检查，并记录发现的缺陷、巡视时间
● 夜间巡视检查，即晚上高峰负荷时，查看导体 及连接处有无打火、烧红等，以发现过热点。
3.气温突变时应注意有油设备的油面和导线弛度 有无变化，变压器、油断路器、电容器的套管有无变 化，各开关电器是否在良好状态。
21
第二章 变电设备的巡视
第一节 变压器的巡视 第二节 断路器的巡视 第三节 隔离开关的巡视 第四节 母线的巡视检查 第五节 电压互感器的巡视 第六节 电流互感器的巡视 第七节 电容器组的巡视 第八节 避雷器的巡视 第九节 （接地）站用变的巡视检查 第十节 二次设备的巡视检查与维护
电气设备测温
每月至少一次
日常巡视
10天一次
无人值班变 监察性巡视 电站 夜间巡视
两个月一次 每月至少一次
电气设备测温
每月至少一次
10
特殊巡视检查
即在遇有下列情况，应进行特殊巡视，巡视次数按设备巡 视工作规范进行： （1）设备过负荷时。 （2）特殊运行方式、调度发布电网星级风险时。 （3）设备经检修、改造或长期停用后重新投入系统运行，新 安装设备加入系统运行。 （4）设备缺陷近期有发展时。 （5）雷雨、台风、雨雾、灰霾、冰冻等恶劣气候前后。 （6）事故跳闸和设备运行中有可疑现象时。 （7）重要节假日和启动特殊、特级及上级通知的其他保供电 任务时等进行的巡视。
15
6、工器具、安全用具、消防用具是否正常， 消防通道是否畅通； 7、工作现场安全措施落实情况； 8、环境卫生及绿化是否正常，树木及其它 物品物件(临时堆放的)对设备的安全距离是 否足够； 9、检查通讯系统（包括市话、内线等）是 否正常。 10、巡视完毕后应将巡视检查情况及作业表 单回传生产管理系统。
11
巡视类 别
1
防 巡
潮
特
√
防风防 汛特巡
防污 特巡
闪
√
高温高 负荷特 巡
天气突 变特巡
√
变电站季节性巡视策略表
季节/月份
春季
夏季
秋季
23456789
√√√√
√√√√√√
√√
√√√
√√√√√√√√
冬季 10 11 12
责任专 业
√ 运行
√
运行
√ √ 运行
√
运行
√ √ √ 运行
12
专业巡视周期
一次和试验专 业巡视
16
正常设备巡视的工作要求
1、值班员必须按站规定区域范围、内容、时间进行巡查。 2、巡视检查人员在巡视设备时，必须精神集中，一丝不苟， 不得漏查设备和漏查应检项目，并分析设备运行是否正常。 3、当值值班长应对巡视检查进行安排和提出具体要求，巡 视工作终了时，巡视人员应向当值班长、站长汇报巡视结 果，未能检查到的设备、项目应说明原因。 4、巡视检查一般不得少于二人，单独巡视者必须是具有单 独巡视高压设备资格的运行人员，巡视设备时，不得进行 其它工作，不得移开或越过遮栏。
1月1次
含有Ⅱ级设备 变电站（4座）
6月1次 1年1次
含有Ⅲ级设备 变电站（55座）
含有Ⅳ级设备 变电站（31座）
13
第二节 电气设备巡视的内容
14
设备巡视的主要工作内容
1、变电站的监控系统信息、工况； 2、变电站一、二次设备的运行方式及状况； 3、变电站直流系统及事故照明运行情况； 4、变电站房屋等土建设施有无渗漏，门窗5、 有无损坏，照明、空调和通风等设施是否正 常； 5、防小动物设施是否完善；
17
正常设备巡视的工作要求
5、值班人员应按规定时间和路线进行巡视，以防设备漏巡， 提高巡视质量，及时发现和处理缺陷，杜绝事故发生。 6、巡视中发现设备缺陷，应按有关缺陷管理制度，及时进 行记录，及时汇报和督促处理。 7、雷雨天气，需要巡视室外高压设备时，应穿绝缘靴，并 不得靠近避雷器、避雷针。 8、高压设备发生接地时，室内不得接近故障点4米以内， 室外不得接近故障点8米以内，进入上述范围人员，必须穿 绝缘鞋，接触设备外壳和构架时，应戴绝缘手套。
8
交接班巡视检查
即交、接班的运行人员共同对设备进行全面检查， 且交班人员还应向接班人员交待运行方式，设备检修、 试验及地线装设情况，设备新发现的缺陷等。
9
日常巡视周期
变电站类型 巡视类别
巡视周期
日常巡视
每天不少于一次
有人值班变 监察性巡视 1
内容提要
第一章 设备巡视检查的基本知识 第二章 变电设备的巡视
2
第一章 设备巡视检查的基本知识
第一节 变电站巡视检查的类型 第二节 电气设备巡视的内容
3
巡视原则:
设备巡视应遵循“正常运行按时查， 高峰、高温重点查，天气突变及时查， 重点设备专项查，薄弱设备仔细查” 的原则。
4
巡视要求:
设备巡视主要采取眼看、耳听、鼻嗅、手摸 等方式来进行。高处设备、导线线夹设备在目测 有可疑时，必须利用望远镜详细检查；针对导线 线夹、电气接头发热缺陷、重负荷运行设备、超 期未试设备，应使用红外或紫外成像进行辅助诊 断。
19
特殊巡视的重点内容
1.断路器故障跳闸后或新投运的断路器查油色、 油位，有无喷油、漏油，接线端子是否松动或过热， 机械有无变形，绝缘有无损伤等；
2.变压器过负荷时或轻瓦斯动作后，查上层油面、 油温，主变压器声响，冷却系统有无故障，核算过负 荷值及允许运行时间，轻瓦斯动作时间间隔，接触点 接触是否良好等；
18
正常设备巡视的工作要求
9、在巡视检查过程中，遇有远方操作时，应暂停巡视检查， 人员应撤离到安全地方。 10、巡视配电装置，进出高压室时，必须随手将门锁好， 防止小动物进入室内。但当室内可能有有毒气体时，应先 开抽风机通风，且应戴防毒面具进入。 11、进入SF6配电装置室巡视时，必须先开抽风机通风15分 钟，并尽量避免单人进行巡视。 12、进入蓄电池室巡视，必须先开抽风机通风5分钟，并严 禁烟火。 13、巡视检查结束应将全部门、窗及应关闭的电源关闭好。
3.高峰负荷期间，注意设备接点及导线有无发红 过热现象及热气流现象；
4.恶劣天气时，查设备有无放电，有无异物搭挂 及接头过热现象等。
20
恶劣天气巡视时的注意事项
1.大风天应注意母线及引线的摆动是否过大，端 头是否松动，设备位置有无变化，设备上及周围有无 杂物；
2.雷雨后应注意套管、绝缘子、母线有无放电现 象，设备接点处有无热气流现象；
5
第一节 变电站巡视检查的类型
6
设备巡视检查分为：
◆ 日常巡视检查； ◆ 特殊巡视检查。 ◆ 专业巡视检查。
7
日常巡视检查
● 日常巡视包括正常巡视、交接班巡视、班站长 监察性巡视以及夜间巡视。
●正常巡视检查，即运行人员按规定时间及路线， 对设备进行全面检查，并记录发现的缺陷、巡视时间
● 夜间巡视检查，即晚上高峰负荷时，查看导体 及连接处有无打火、烧红等，以发现过热点。
3.气温突变时应注意有油设备的油面和导线弛度 有无变化，变压器、油断路器、电容器的套管有无变 化，各开关电器是否在良好状态。
21
第二章 变电设备的巡视
第一节 变压器的巡视 第二节 断路器的巡视 第三节 隔离开关的巡视 第四节 母线的巡视检查 第五节 电压互感器的巡视 第六节 电流互感器的巡视 第七节 电容器组的巡视 第八节 避雷器的巡视 第九节 （接地）站用变的巡视检查 第十节 二次设备的巡视检查与维护
电气设备测温
每月至少一次
日常巡视
10天一次
无人值班变 监察性巡视 电站 夜间巡视
两个月一次 每月至少一次
电气设备测温
每月至少一次
10
特殊巡视检查
即在遇有下列情况，应进行特殊巡视，巡视次数按设备巡 视工作规范进行： （1）设备过负荷时。 （2）特殊运行方式、调度发布电网星级风险时。 （3）设备经检修、改造或长期停用后重新投入系统运行，新 安装设备加入系统运行。 （4）设备缺陷近期有发展时。 （5）雷雨、台风、雨雾、灰霾、冰冻等恶劣气候前后。 （6）事故跳闸和设备运行中有可疑现象时。 （7）重要节假日和启动特殊、特级及上级通知的其他保供电 任务时等进行的巡视。
15
6、工器具、安全用具、消防用具是否正常， 消防通道是否畅通； 7、工作现场安全措施落实情况； 8、环境卫生及绿化是否正常，树木及其它 物品物件(临时堆放的)对设备的安全距离是 否足够； 9、检查通讯系统（包括市话、内线等）是 否正常。 10、巡视完毕后应将巡视检查情况及作业表 单回传生产管理系统。
11
巡视类 别
1
防 巡
潮
特
√
防风防 汛特巡
防污 特巡
闪
√
高温高 负荷特 巡
天气突 变特巡
√
变电站季节性巡视策略表
季节/月份
春季
夏季
秋季
23456789
√√√√
√√√√√√
√√
√√√
√√√√√√√√
冬季 10 11 12
责任专 业
√ 运行
√
运行
√ √ 运行
√
运行
√ √ √ 运行
12
专业巡视周期
一次和试验专 业巡视
16
正常设备巡视的工作要求
1、值班员必须按站规定区域范围、内容、时间进行巡查。 2、巡视检查人员在巡视设备时，必须精神集中，一丝不苟， 不得漏查设备和漏查应检项目，并分析设备运行是否正常。 3、当值值班长应对巡视检查进行安排和提出具体要求，巡 视工作终了时，巡视人员应向当值班长、站长汇报巡视结 果，未能检查到的设备、项目应说明原因。 4、巡视检查一般不得少于二人，单独巡视者必须是具有单 独巡视高压设备资格的运行人员，巡视设备时，不得进行 其它工作，不得移开或越过遮栏。
1月1次
含有Ⅱ级设备 变电站（4座）
6月1次 1年1次
含有Ⅲ级设备 变电站（55座）
含有Ⅳ级设备 变电站（31座）
13
第二节 电气设备巡视的内容
14
设备巡视的主要工作内容
1、变电站的监控系统信息、工况； 2、变电站一、二次设备的运行方式及状况； 3、变电站直流系统及事故照明运行情况； 4、变电站房屋等土建设施有无渗漏，门窗5、 有无损坏，照明、空调和通风等设施是否正 常； 5、防小动物设施是否完善；
17
正常设备巡视的工作要求
5、值班人员应按规定时间和路线进行巡视，以防设备漏巡， 提高巡视质量，及时发现和处理缺陷，杜绝事故发生。 6、巡视中发现设备缺陷，应按有关缺陷管理制度，及时进 行记录，及时汇报和督促处理。 7、雷雨天气，需要巡视室外高压设备时，应穿绝缘靴，并 不得靠近避雷器、避雷针。 8、高压设备发生接地时，室内不得接近故障点4米以内， 室外不得接近故障点8米以内，进入上述范围人员，必须穿 绝缘鞋，接触设备外壳和构架时，应戴绝缘手套。
