多电平逆变器拓扑结构及其控制策略的比较多电平逆变器主要有三种拓扑结构：二极管箝位型、飞跨电容型和级联型。
二极管箝位型电路需要保证直流侧电容均压，控制困难，实际应用中还是三电平电路为主，一般不超过五电平。
飞跨电容型，亦称电容箝位型，同样存在电容电压平衡控制及冗余开关状态优化的问题，实际应用较少。
级联型多电平逆变器，又称链式逆变器，以普通的单相全桥（H桥）逆变器为基本单元，将若干个功率单元直接串联，串联数越多，输出电平数也越多。
它的优点是不存在电容平衡问题，电PWM控弦波，5电平以一、NPC型多电平逆变器优点：1）可根据不同的需要选择不同的功率器件，提高功率器件的利用率；2）电平数越大，输出电压的谐波含量就越少，输出电压波形与正弦波就越接近；3）可直接实现大功率和高电压，功率变换装置的成本降低。
缺点：1）每相桥臂开关器件的工作频率不同，造成了各开关器件的负荷不一致；2）对于m电平电路来说，每个桥臂需要（m-1）（m-2）个箝位二极管，即随着电平数的增加，所需箝位二极管数目将快速增加，成本增加；3）电平数越大，利用冗余开关状态来平衡分压电容的电压平衡的控制算法就越复杂。
二极管箝位型三电平逆变器1.拓扑结构三电平逆变器共有33=27的空间电压矢量，3个零矢量，独立的空间电压矢量有19（=1+1*6+2*6）个，60°区域小三角形个数为1+3=4。
2.控制策略1实际上，2运算34①坐标变换采用的60°坐标系为g-h坐标系，取g轴与α轴重合，逆时针旋转60°为h轴，设参考矢量，坐标系α-β到g-h坐标系的坐标变换公式为：则坐标系a-b-c到g-h坐标系的坐标变换公式为：归一化处理后（矢量坐标整数化），将三电平逆变器的基本矢量变换至g-h坐标系，得到的变换到60°坐标系下三电平逆变器的空间矢量图如图所示：②矢量分区方法扇区的确定方法：空间矢量图可分成6个扇区（A-F），设参考电压矢量在60°坐标系中的坐标为。

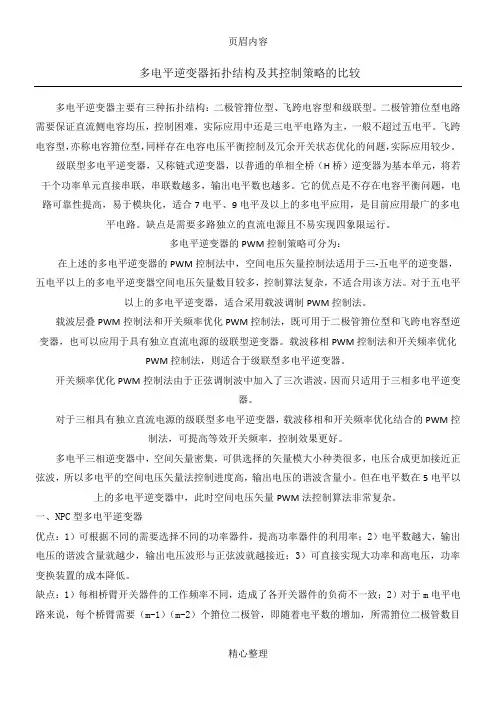

多电平逆变器拓扑结构及其控制策略的比较多电平逆变器主要有三种拓扑结构：二极管箝位型、飞跨电容型和级联型。
二极管箝位型电路需要保证直流侧电容均压，控制困难，实际应用中还是三电平电路为主，一般不超过五电平。
飞跨电容型，亦称电容箝位型，同样存在电容电压平衡控制及冗余开关状态优化的问题，实际应用较少。
级联型多电平逆变器，又称链式逆变器，以普通的单相全桥（H桥）逆变器为基本单元，将若干个功率单元直接串联，串联数越多，输出电平数也越多。
它的优点是不存在电容平衡问题，电路可靠性提高，易于模块化，适合7电平、9电平及以上的多电平应用，是目前应用最广的多电平电路。
缺点是需要多路独立的直流电源且不易实现四象限运行。
多电平逆变器的PWM控制策略可分为：在上述的多电平逆变器的PWM控制法中，空间电压矢量控制法适用于三-五电平的逆变器，五电平以上的多电平逆变器空间电压矢量数目较多，控制算法复杂，不适合用该方法。
对于五电平以上的多电平逆变器，适合采用载波调制PWM控制法。
载波层叠PWM控制法和开关频率优化PWM控制法，既可用于二极管箝位型和飞跨电容型逆变器，也可以应用于具有独立直流电源的级联型逆变器。
载波移相PWM控制法和开关频率优化PWM控制法，则适合于级联型多电平逆变器。
开关频率优化PWM控制法由于正弦调制波中加入了三次谐波，因而只适用于三相多电平逆变器。
对于三相具有独立直流电源的级联型多电平逆变器，载波移相和开关频率优化结合的PWM控制法，可提高等效开关频率，控制效果更好。
多电平三相逆变器中，空间矢量密集，可供选择的矢量模大小种类很多，电压合成更加接近正弦波，所以多电平的空间电压矢量法控制进度高，输出电压的谐波含量小。
但在电平数在5电平以上的多电平逆变器中，此时空间电压矢量PWM法控制算法非常复杂。
一、NPC型多电平逆变器优点：1）可根据不同的需要选择不同的功率器件，提高功率器件的利用率；2）电平数越大，输出电压的谐波含量就越少，输出电压波形与正弦波就越接近；3）可直接实现大功率和高电压，功率变换装置的成本降低。
三电平逆变器空间矢量调制及中点电压控制王兆宇;艾芊【摘要】基于多电平逆变器的中性点电位不平衡问题的研究,对现有的虚拟矢量合成算法进行改进,提出了一种新的分区判断及矢量合成算法.该算法充分利用了新的合成矢量对中性点电压波动的平衡作用,采用十段式对称模式进行调制,有明显的谐波抑制及控制优势,调整小矢量对的作用时间,理论上可以做到最大程度地消除中性点电压的偏移.基于该算法的PSCAD/EMTDC仿真以及实验结果证明其简便易行,有利于计算机数字化实现.%A new algorithm of partition judging and vector composition is proposed, which is based on the study of neutral point potential imbalance of multi-level inverter and the improvement of existing method of virtual vector synthesis. The algorithm takes full advantage of the new synthetic vector's control effect of neutral point potential fluctuation) modulates in ten-stage centered mode, and shows superior performance for the harmonic suppression and the balance control, which can minimize the neutral point potential migration by adjusting small-vector pairs' action time. The convenience and feasibility of the approach has been verified by PSCAD/EMTDC simulation and experimental results, which is good for digital computer realization.【期刊名称】《电力系统保护与控制》【年(卷),期】2011(039)020【总页数】6页(P131-136)【关键词】空间矢量调制;中性点电压控制;矢量合成【作者】王兆宇;艾芊【作者单位】上海交通大学电气工程系,上海200240;上海交通大学电气工程系,上海200240【正文语种】中文【中图分类】TM7140 引言随着基于可关断电力电子器件的柔性输配电装置及高压变频设备的快速发展，多电平变换器及相关技术日益成为研究的热点及难点[1-5]。

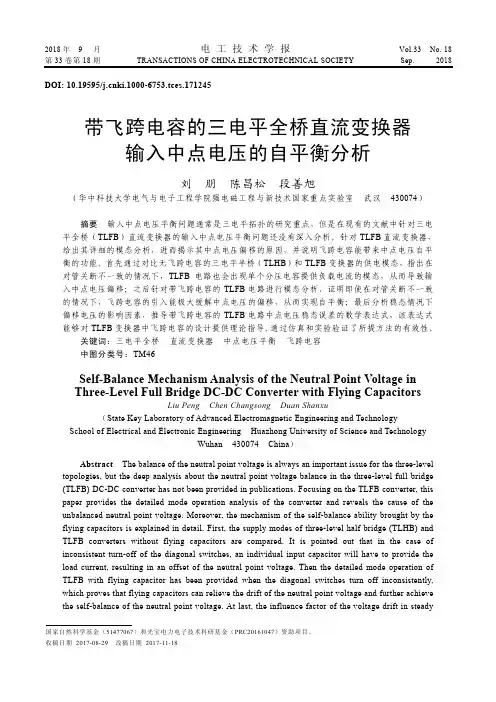

2018年9月电工技术学报Vol.33 No. 18 第33卷第18期TRANSACTIONS OF CHINA ELECTROTECHNICAL SOCIETY Sep. 2018DOI: 10.19595/ki.1000-6753.tces.171245带飞跨电容的三电平全桥直流变换器输入中点电压的自平衡分析刘朋陈昌松段善旭（华中科技大学电气与电子工程学院强电磁工程与新技术国家重点实验室武汉 430074）摘要输入中点电压平衡问题通常是三电平拓扑的研究重点，但是在现有的文献中针对三电平全桥（TLFB）直流变换器的输入中点电压平衡问题还没有深入分析。
