CAD标注字母代码

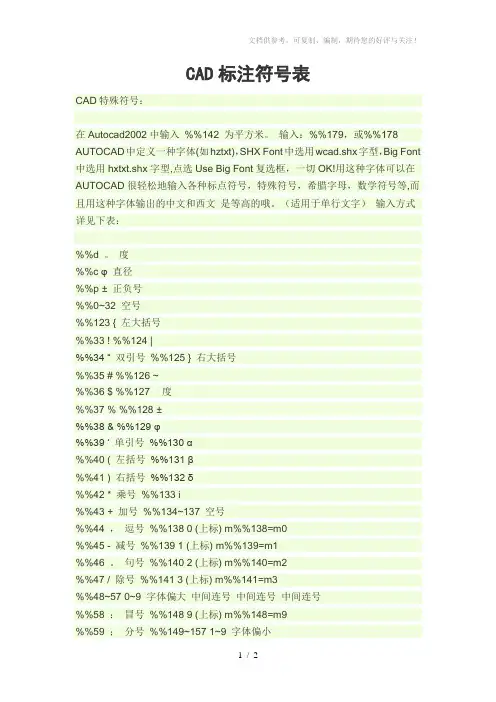

CAD标注符号表CAD特殊符号：在Autocad2002中输入%%142 为平方米。

输入：%%179，或%%178 AUTOCAD中定义一种字体(如hztxt)，SHX Font中选用wcad.shx字型，Big Font 中选用hxtxt.shx字型,点选Use Big Font复选框，一切OK!用这种字体可以在AUTOCAD很轻松地输入各种标点符号，特殊符号，希腊字母，数学符号等,而且用这种字体输出的中文和西文是等高的哦。

（适用于单行文字）输入方式详见下表：%%d 。

度%%c φ 直径%%p ±正负号%%0~32 空号%%123 { 左大括号%%33 ! %%124 |%%34 “ 双引号%%125 } 右大括号%%35 # %%126 ~%%36 $ %%127 °度%%37 % %%128 ±%%38 & %%129 φ%%39 ‘ 单引号%%130 α%%40 ( 左括号%%131 β%%41 ) 右括号%%132 δ%%42 * 乘号%%133 i%%43 + 加号%%134~137 空号%%44 ，逗号%%138 0 (上标) m%%138=m0%%45 - 减号%%139 1 (上标) m%%139=m1%%46 。

句号%%140 2 (上标) m%%140=m2%%47 / 除号%%141 3 (上标) m%%141=m3%%48~57 0~9 字体偏大中间连号中间连号中间连号%%58 ：冒号%%148 9 (上标) m%%148=m9%%59 ；分号%%149~157 1~9 字体偏小%%60 < 小于号%%158~162 空号%%61 = 等于号%%163 △%%62 > 大于号%%164 ▽%%63 ？问号%%165~200 空号%%64 @%%65~90 A~Z 大写26个字母%%91 [%%92 \ 反斜杠%%93 ] %%u ＿下划线%%94 ^ %%o —上划线%%95 _ %%96 ‘ 单引号%%97~122 a~z 小写26个字母。

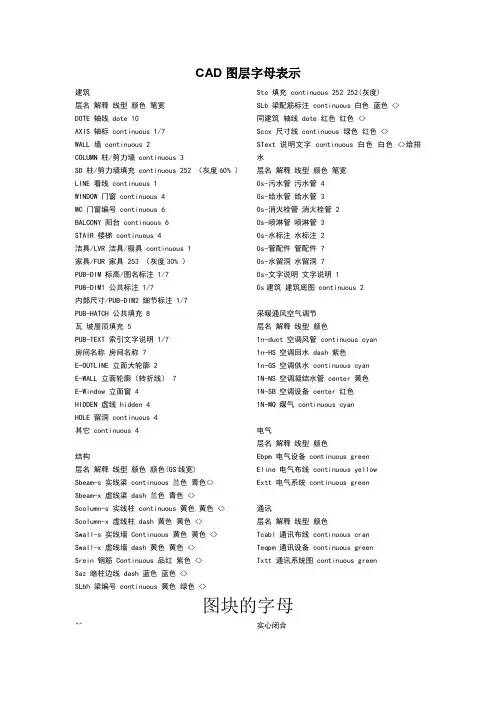

CAD图层字母表示建筑层名解释线型颜色笔宽DOTE 轴线 dote 10AXIS 轴标 continuous 1/7WALL 墙 continuous 2COLUMN 柱/剪力墙 continuous 3SD 柱/剪力墙填充 continuous 252 （灰度60% ）LINE 看线 continuous 1WINDOW 门窗 continuous 4MC 门窗编号 continuous 6BALCONY 阳台 continuous 6STAIR 楼梯 continuous 4洁具/LVR 洁具/橱具 continuous 1家具/FUR 家具 253 （灰度30% ）PUB-DIM 标高/图名标注 1/7PUB-DIM1 公共标注 1/7内部尺寸/PUB-DIM2 细节标注 1/7PUB-HATCH 公共填充 8瓦坡屋顶填充 5PUB-TEXT 索引文字说明 1/7房间名称房间名称 7E-OUTLINE 立面大轮廓 2E-WALL 立面轮廓（转折线） 7E-Window 立面窗 4HIDDEN 虚线 hidden 4HOLE 留洞 continuous 4其它 continuous 4结构层名解释线型颜色颜色(GS线宽)Sbeam-s 实线梁 continuous 兰色青色<> Sbeam-x 虚线梁 dash 兰色青色 <>Scolumn-s 实线柱 continuous 黄色黄色 <> Scolumn-x 虚线柱 dash 黄色黄色 <>Swall-s 实线墙 Continuous 黄色黄色 <> Swall-x 虚线墙 dash 黄色黄色 <>Srein 钢筋 Continuous 品红紫色 <>Saz 暗柱边线 dash 蓝色蓝色 <>SLbh 梁编号 continuous 黄色绿色 <> Stc 填充 continuous 252 252(灰度)SLb 梁配筋标注 continuous 白色蓝色 <>同建筑轴线 dote 红色红色 <>Sccx 尺寸线 continuous 绿色红色 <>SText 说明文字 continuous 白色白色 <>给排水层名解释线型颜色笔宽0s-污水管污水管 40s-给水管给水管 30s-消火栓管消火栓管 20s-喷淋管喷淋管 30s-水标注水标注 20s-管配件管配件 70s-水留洞水留洞 70s-文字说明文字说明 10s建筑建筑底图 continuous 2采暖通风空气调节层名解释线型颜色1n-duct 空调风管 continuous cyan1n-HS 空调回水 dash 紫色1n-GS 空调供水 continuous cyan1N-NS 空调凝结水管 center 黄色1N-SB 空调设备 center 红色1N-MQ 煤气 continuous cyan电气层名解释线型颜色Ebpm 电气设备 continuous greenEline 电气布线 continuous yellowExtt 电气系统 continuous green通讯层名解释线型颜色Tcabl 通讯布线 continuous cranTeqpm 通讯设备 continuous greenTxtt 通讯系统图 continuous green图块的字母"" 实心闭合"_DOT"点"_DOTSMALL"小点"_DOTBLANK"空心点"_ORIGIN"原点标记"_ORIGIN2"原点标记 2"_OPEN"打开"_OPEN90"直角"_OPEN30"30 度角"_CLOSED"闭合"_SMALL"空心小点"_NONE"无"_OBLIQUE"倾斜"_BOXFILLED" 实心框"_BOXBLANK"框"_CLOSEDBLANK" 空心闭合"_DATUMFILLED" 实心基准三角形"_DATUMBLANK" 基准三角形"_INTEGRAL"完整标记"_ARCHTICK"建筑标记。

編輯圖塊定義 剖面圖填充介面 直線變聚合線 boundary 打斷 break bsave C系 圓 circle m 屬性定義=mo=pc properties ma 複製=cp copy me ctablestyle mi D系 ml 標注形式設定 mo 設計中心管理界面 adcenter ms 距離 distance mt 同心圓 donut 物件上下順序 draworder o 繪圖設定=os=se dsettings op 單行文本 os 物件瀏覽 dview E系 p 刪除 erase pa 文字文本的修改 ddedit pe 橢圓 ellipse pl 外部參考 externalreferences po 延長到 extend pr F系 pu 倒圓角 fillet 物件選取篩選 filter qc 關聯選取 intellipan G系 r 群組 group ra 漸層(填充選色) gradient rc 點的設置 ddgrips re H系 ro 填充 hatch rp 填充修改 hatchedit rr 消隱 hide rw
Cห้องสมุดไป่ตู้D指令代碼大全(全鍵盤操作)
指令代碼 a aa ac al ap ar av b bc be bh bo br bs c ch co ct d dc di do dr ds dt dv e ed el er ex f fi fs g gd gr h he hi 代表命令 A系 圓弧 面積 對齊 載入/卸載程式 陣列 鳥瞰視圖 B系 做內部塊 英文全名 指令碼 arc area bacation align array dsviewer block bclose bedit i id im in io j l la le li lo lt lw 英文全名 指令碼 代表命令 英文名 指令碼 代表命令 S系 reg 面域 insert s 拉伸 stretch cha 倒直角 sc 縮放 scale dal 線標注 image se se= os=ds dan 角度標注 intersect sh 作業系統指令 dco 連續標注 插入物件 insertobject sl 實體切割 dra 半徑標注 J系 sn 捕捉柵格 ddi 直徑標注 接合 join sp 拼音檢查 spell ded 編輯標注 L系 st 文本類型 dli 直線標注 直線 line su dce 中心標注 圖層 layer T系 dor 點標注 引線標注 qleader t 多行文本 dba 基線標注 顯示圖形數據 list ta dov 替換標注系統變量 圖檔配置管理 layout tb 插入表格 tol 標注形位公差 線型設置 linetype th 厚度 lts 線形比例 線粗設定 lineweight ti tilemode ext 拉伸 M系 to 工具條 toolbar uni 兩實面操作 移動 move tp 相機視角 tan 捕捉 格式刷 matchprop tr 修剪 trim cal 計算器 任意長度分段 measure ts 表格設定 tablestyle col 設置顏色 鏡象 mirror U系 att 屬性定義 多線(雙直線) mline u 撤消 ate 編輯屬性 屬性定義=ch=pr properties uc exp 輸出其它格式文件 mspace un 單位 imp 輸入文件 多行文字=t mtext V系 ren 重新命名 O系 v 命令視圖 view pre 打印預覽 偏移 offset vp 檢視點預設 div 等分 選項設定 option vs ctrl+1 修改特性 自動捕捉=ds=se osnap W系 ctrl+2 設計中心 P系 w 做外部塊 ctrl+o 打開文件 手形移動 pan we ctrl+n 新建文件 選擇性貼上 pastespec X系 ctrl+p 打印文件 多義線修改 pedit x 爆炸 explode ctrl+s 保存文件 聚合線繪製 pline xa ctrl+z 放棄 點 point xb ctrl+x 剪切 屬性定義=ch=mo xc ctrl+c 複製 清除指令 purge xl 構造線 ctrl+v 粘貼 Q系 xp ctrl+b 柵格捕捉 快速計算器 quickcale xr ctrl+f 對象捕捉=F3 R系 Z系 ctrl+g 柵格=F7 重生圖面 z 縮放 ctrl+l 正文 多字母代碼 ctrl+w 對象追蹤 len 長度 ctrl+u 极軸 更新 ray 射線 F1 幫助 旋轉 rotate rev 旋轉 F2 文本窗口 rec 矩形 F8 正交 彩繪 pol 多邊形 dimscale 比例顯示大小 spl 樣條曲線 muitiple 多重繪制 作者 李其璋 1011212 代表命令 I系 插入塊 點座標 外部參考圖

常用命令：A——ARC——圆弧B——BLOCK——块定义C——CIRCLE——圆D——DIMSTYLE——标注样式E/DEL键——ERASE——删除F——FILIET——倒圆角H——BHATCH——填充L——LINE——直线M/S——MOVE——移动O——OFFSET——偏移P——PAN——实时平移（图标为小手）X——EXPLODE——分解PO——POINT——点XL——XLINE——射线ML——MLINE——多线PL——PLINE——多段线POL——POLYGON——正多边形REC——RECTANGLE——矩形DO——DONUT——圆环EL——ELLIPSE——椭圆CO——COPY——复制MI——MIRROR——镜像AR——ARRAY——阵列RO——ROTATE——旋转TR——TRIM——修剪EX——EXTEND——延伸CHA——CHAMFER——倒角F——FILIET——倒圆角BR——BREAK——打断尺寸标注：DLI——DIMLINEAR——直线标注DAL——DIMALIGNED——对齐标注DRA——DIMRADIUS——半径标注DDI——DIMDIAMETER——直径标注DAN——DIMANGULAR——角度标注DCE——DIMCENTER——中心标注DOR——DIMORDINATE——点标注TOL——TOLERANCE——标注形位公差LE——QLEADER——快速引出标注DBA——DIMBASELINE——基线标注DCO——DIMCONTINUE——连续标注DED——DIMEDIT——编辑标注DOV——DIMOVERRIDE——替换标注系统变量常用CTRL快捷键：【CTRL】＋1—PROPERTIES—修改特性【CTRL】＋2—ADCENTER—设计中心【CTRL】＋O——OPEN——打开文件【CTRL】＋N/M——NEW——【CTRL】＋P——PRINT——打印文件【CTRL】＋S——SAVE——保存文件【CTRL】＋Z——UNDO——放弃【CTRL】＋X——CUTCLIP——剪切【CTRL】＋C——COPYCLIP——复制【CTRL】＋V——PASTECLIP ——粘贴【CTRL】＋B——SNAP——栅格捕捉【CTRL】＋F——OSNAP——对象捕捉【CTRL】＋G——GRID——栅格【CTRL】＋L——ORTHO——正交【CTRL】＋W——对象追踪【CTRL】＋U ——极轴常用功能键：【F1】——HELP——帮助【F3】——OSNAP——对象捕捉【F7】——GRIP——栅格【F8】——ORTHO——正交A常见的快捷命令：（一）字母类1、对象特性【MA】——MATCHPROP（属性匹配）【ST】——STYLE（文字样式）【COL】——COLOR（设置颜色）【LA】——LAYER（图层操作）【LT】——LINETYPE（线形）【LTS】——LTSCALE（线形比例）【LW】——LWEIGHT （线宽）【UN】——UNITS（图形单位）【ATT】——ATTDEF（属性定义）【ATE】——ATTEDIT（编辑属性）【AL】—ALIGN（对齐）【EXP】—EXPORT（输出其它格式文件）【LI】——LIST（显示图形数据信息）【IMP】——IMPORT（输入文件）【ADC】—ADCENTER（设计中心Ctrl＋2）【EXIT】——QUIT（退出）【CH / MO】—PROPERTIES(修改特性Ctrl＋1) 【OP,PR】——OPTIONS 【BO】——BOUNDARY（边界创建，包括创建闭合多段线和面域）【PRINT】——PLOT（打印）【PU】——PURGE（清除垃圾）【R】——REDRAW（重新生成）【REN】——RENAME（重命名）【SN】——SNAP（捕捉栅格）【DS】——DSETTINGS（设置极轴追踪）【OS】——OSNAP（设置捕捉模式）【PRE】——PREVIEW（打印预览）【TO】——TOOLBAR（工具栏）【V】——VIEW（命名视图）【AA】——AREA（面积）【DI】——DIST（距离）3、绘图命令【PO】——POINT（点）【L】——LINE（直线）【XL】——XLINE（射线）【PL】——PLINE（多段线）【ML】——MLINE（多线）【SPL】——SPLINE（样条曲线）【POL】——POLYGON（正多边形）【REC】——RECTANGLE（矩形）【C】——CIRCLE(圆) 【A】——ARC(圆弧) 【DO】——DONUT（圆环）【EL】——ELLIPSE（椭圆）【REG】——REGION（面域）【MT】——MTEXT（多行文本）【T】——MTEXT（多行文本）【B】——BLOCK（块定义）【I】——INSERT（插入块）【W】——WBLOCK（定义块文件）【DIV】——DIVIDE（等分）【H】——BHATCH（填充）4、修改命令【CO】——COPY（复制）【MI】——MIRROR（镜像）【AR】——ARRAY（阵列）【O】——OFFSET（偏移）【RO】——ROTATE（旋转）【M】——MOVE（移动）【E】——DEL键——ERASE（删除）【X】——EXPLODE（分解）【TR】——TRIM（修剪）【EX】——EXTEND（延伸）【S】——STRETCH（拉伸）【LEN】——LENGTHEN（直线拉长）【SC】——SCALE（比例缩放）【BR】——BREAK（打断）【CHA】——CHAMFER(倒角) 【F】——FILLET（倒圆角）【PE】——PEDIT（多段线编辑）【ED】——DDEDIT（修改文本）【Find】——查找替换【Find】——查找替换5、视窗缩放【P】——PAN（平移）【Z】＋空格＋空格——实时缩放【Z】——局部放大【Z+P】——返回上一视图【Z＋E】——显示全图6、尺寸标注【DLI】——DIMLINEAR（直线标注）【DAL】,——DIMALIGNED（对齐标注）【DRA】——DIMRADIUS（半径标注）【DDI】——DIMDIAMETER（直径标注）【DAN】——DIMANGULAR（角度标注）【DCE】——DIMCENTER（中心标注）【DOR】—DIMORDINATE（点标注）【TOL】—TOLERANCE（标注形位公差）【LE】—QLEADER（快速引出标注）【DBA】—DIMBASELINE（基线标注）【DCO】—DIMCONTINUE（连续标注）【D】—DIMSTYLE（标注样式）【DOV】—DIMOVERRIDE(替换标注系统变量【DED】—DIMEDIT（编辑标注）（二）常用CTRL快捷键【CTRL＋1】——PROPERTIES(修改特性) 【CTRL＋2 】——ADCENTER（设计中心）【CTRL＋O】——OPEN（打开文件）【CTRL＋N、M】——NEW（新建文件）【CTRL＋P】*PRINT（打印文件）【CTRL＋S 】——SAVE （保存文件）【CTRL＋Z】——UNDO（放弃）【CTRL＋X 】——CUTCLIP（剪切）【CTRL＋C】——COPYCLIP（复制）【CTRL＋V】——PASTECLIP（粘贴）【CTRL＋B】——SNAP（栅格捕捉）【CTRL＋F】——OSNAP（对象捕捉）【CTRL＋G】——GRID（栅格）【CTRL＋L】——ORTHO（正交）【CTRL＋W】——（对象追踪）【CTRL＋U】——（极轴）（三）常用功能键【F1】——HELP（帮助）【F2】——（文本窗口）【F3】——OSNAP（对象捕捉）【F7】——GRIP（栅格）【F8】——ORTHO（正交）输入方式详见下表：七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1 鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
