CAD 图纸标注规范

在工程设计和制造领域，CAD 图纸是传递设计意图和制造要求的重要工具。而准确、清晰、规范的标注则是 CAD 图纸的关键组成部分，它能够确保设计师、工程师、制造工人以及其他相关人员对图纸的理解一致，从而避免误解和错误，提高工作效率和产品质量。接下来，让我们详细了解一下 CAD 图纸标注的规范。

一、尺寸标注

1、 尺寸线

尺寸线应使用细实线绘制，通常与被标注的对象平行。尺寸线的两端应超出尺寸界线 2 3mm 。对于相互平行的尺寸线，应按照从小到大、从里到外的顺序排列，且相邻尺寸线之间的间距应均匀一致。

2、 尺寸界线

尺寸界线应从被标注的对象轮廓线、轴线或中心线引出，一般用细实线绘制，垂直于尺寸线。尺寸界线的末端应超出尺寸线 2 3mm 。

3、 尺寸数字

尺寸数字应标注在尺寸线的上方中部或中断处，字头朝上。尺寸数字应按照国家标准的字体和大小书写，一般采用 35 号字。尺寸数字应避免被任何图线通过，当无法避免时，应将图线断开。 4、 直径和半径标注

对于圆或圆弧的直径标注，应在尺寸数字前加注符号“Φ”；对于半径标注，应在尺寸数字前加注符号“R ”。标注直径或半径尺寸时，尺寸线应通过圆心。

5、 角度标注

角度的尺寸线应以圆弧表示，角度的数字应水平书写在尺寸线的上方。

二、文字标注

1、 字体

文字标注应使用国家标准规定的字体，如长仿宋体。字体的高度应根据图纸的比例和复杂度进行选择，一般为 35mm 、 5mm 、 7mm 等。

2、 内容

文字标注应简洁明了，准确表达设计意图。标注的内容应包括零件的名称、材料、技术要求、加工精度等。对于技术要求较多的情况，可以单独列出技术要求表。

3、 位置

文字标注的位置应清晰易读，避免与图线重叠。一般情况下，文字标注应放在图纸的上方、下方或右侧。

三、符号标注 1、 表面粗糙度符号

表面粗糙度符号应按照国家标准绘制，并标注相应的粗糙度数值。符号的尖端应指向被加工表面。

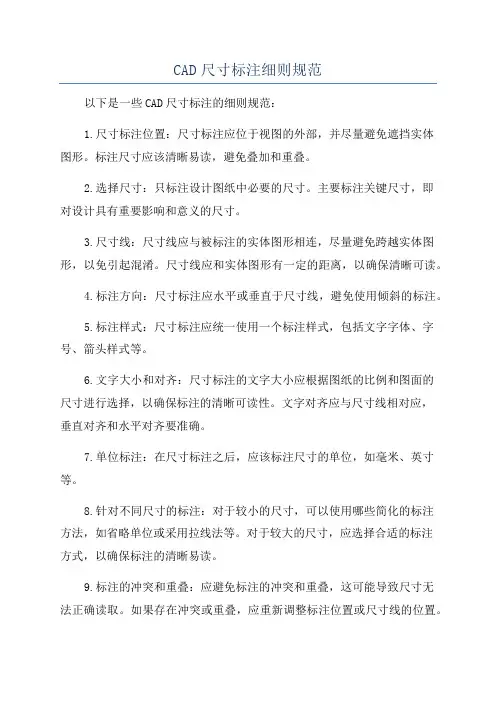

CAD尺寸标注细则规范

以下是一些CAD尺寸标注的细则规范：

1.尺寸标注位置：尺寸标注应位于视图的外部，并尽量避免遮挡实体图形。标注尺寸应该清晰易读，避免叠加和重叠。

2.选择尺寸：只标注设计图纸中必要的尺寸。主要标注关键尺寸，即对设计具有重要影响和意义的尺寸。

3.尺寸线：尺寸线应与被标注的实体图形相连，尽量避免跨越实体图形，以免引起混淆。尺寸线应和实体图形有一定的距离，以确保清晰可读。

4.标注方向：尺寸标注应水平或垂直于尺寸线，避免使用倾斜的标注。

5.标注样式：尺寸标注应统一使用一个标注样式，包括文字字体、字号、箭头样式等。

6.文字大小和对齐：尺寸标注的文字大小应根据图纸的比例和图面的尺寸进行选择，以确保标注的清晰可读性。文字对齐应与尺寸线相对应，垂直对齐和水平对齐要准确。

7.单位标注：在尺寸标注之后，应该标注尺寸的单位，如毫米、英寸等。

8.针对不同尺寸的标注：对于较小的尺寸，可以使用哪些简化的标注方法，如省略单位或采用拉线法等。对于较大的尺寸，应选择合适的标注方式，以确保标注的清晰易读。

9.标注的冲突和重叠：应避免标注的冲突和重叠，这可能导致尺寸无法正确读取。如果存在冲突或重叠，应重新调整标注位置或尺寸线的位置。 10.标注的一致性：尺寸标注应保持一致，使用相同的标注样式、文字大小和对齐方式。

以上是CAD尺寸标注的一些细则规范，遵循这些规范可以提高标注的准确性和可读性，减少误解和错误。在实际应用中，还可以根据具体的项目需求和标准要求进行适当的调整和补充。

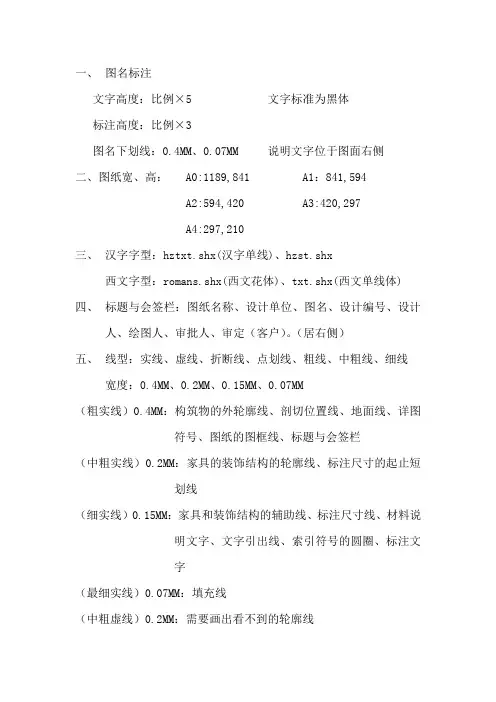

一、 图名标注

文字高度：比例×5 文字标准为黑体

标注高度：比例×3

图名下划线：0.4MM、0.07MM 说明文字位于图面右侧

二、图纸宽、高： A0:1189,841 A1：841,594

A2:594,420 A3:420,297

A4:297,210

三、 汉字字型：hztxt.shx(汉字单线)、hzst.shx

西文字型：romans.shx(西文花体)、txt.shx(西文单线体)

四、 标题与会签栏：图纸名称、设计单位、图名、设计编号、设计

人、绘图人、审批人、审定（客户）。（居右侧）

五、 线型：实线、虚线、折断线、点划线、粗线、中粗线、细线

宽度：0.4MM、0.2MM、0.15MM、0.07MM

（粗实线）0.4MM：构筑物的外轮廓线、剖切位置线、地面线、详图符号、图纸的图框线、标题与会签栏

（中粗实线）0.2MM：家具的装饰结构的轮廓线、标注尺寸的起止短划线

（细实线）0.15MM：家具和装饰结构的辅助线、标注尺寸线、材料说明文字、文字引出线、索引符号的圆圈、标注文字

（最细实线）0.07MM：填充线

（中粗虚线）0.2MM：需要画出看不到的轮廓线 （细点划线）0.15MM：中心线、对称线、定位轴线

（细的双点划线）0.15MM：假想轮廓线成型以前的原始轮廓线

（粗点划线）0.4MM：结构图中梁或构架的位置线

（折断线）0.15MM：不需要画全的断开界线

六、0.4MM线宽：为白色（墙体）

0.2MM线宽：为浅蓝色（家私）

0.15MM线宽：为绿色（装饰结构的辅助线、门窗线）

为黄色（材料说明文字、文字引出线）

为红色（标注尺寸线）

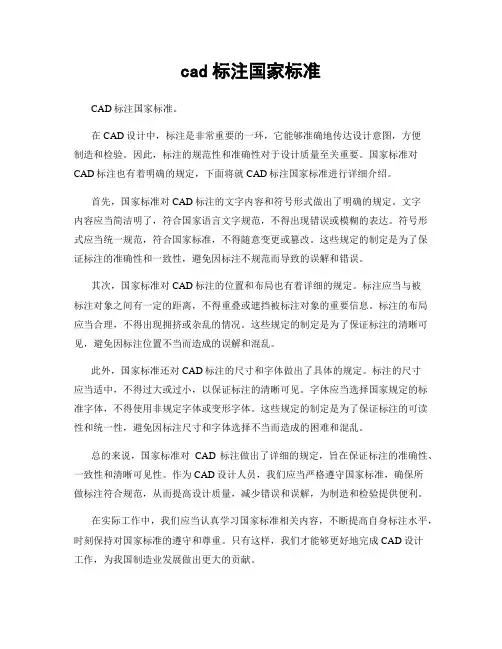

cad标注国家标准

CAD标注国家标准。

在CAD设计中，标注是非常重要的一环，它能够准确地传达设计意图，方便制造和检验。因此，标注的规范性和准确性对于设计质量至关重要。国家标准对CAD标注也有着明确的规定，下面将就CAD标注国家标准进行详细介绍。

首先，国家标准对CAD标注的文字内容和符号形式做出了明确的规定。文字内容应当简洁明了，符合国家语言文字规范，不得出现错误或模糊的表达。符号形式应当统一规范，符合国家标准，不得随意变更或篡改。这些规定的制定是为了保证标注的准确性和一致性，避免因标注不规范而导致的误解和错误。

其次，国家标准对CAD标注的位置和布局也有着详细的规定。标注应当与被标注对象之间有一定的距离，不得重叠或遮挡被标注对象的重要信息。标注的布局应当合理，不得出现拥挤或杂乱的情况。这些规定的制定是为了保证标注的清晰可见，避免因标注位置不当而造成的误解和混乱。

此外，国家标准还对CAD标注的尺寸和字体做出了具体的规定。标注的尺寸应当适中，不得过大或过小，以保证标注的清晰可见。字体应当选择国家规定的标准字体，不得使用非规定字体或变形字体。这些规定的制定是为了保证标注的可读性和统一性，避免因标注尺寸和字体选择不当而造成的困难和混乱。

总的来说，国家标准对CAD标注做出了详细的规定，旨在保证标注的准确性、一致性和清晰可见性。作为CAD设计人员，我们应当严格遵守国家标准，确保所做标注符合规范，从而提高设计质量，减少错误和误解，为制造和检验提供便利。

在实际工作中，我们应当认真学习国家标准相关内容，不断提高自身标注水平，时刻保持对国家标准的遵守和尊重。只有这样，我们才能够更好地完成CAD设计工作，为我国制造业发展做出更大的贡献。 综上所述，CAD标注国家标准的重要性不言而喻，我们应当深刻理解国家标准的相关内容，严格遵守规定，不断提高标注水平，为提高设计质量和推动制造业发展贡献自己的力量。希望大家都能够认真对待CAD标注国家标准，共同努力，为我国CAD设计事业的发展添砖加瓦。
