铁路工务作业信号牌的辨识
一、日常维修作业
高铁：不带任何标志牌
普速：带作业标
作业标（宝马标）作用：提醒列车司机长鸣笛
线路容许速度小于等于160KM/h时设在距作业地点500至1000米处，列车运行方向左侧，距钢轨头部外侧2.3米以外（距线路中心3.1米以外）。
线路容许速度大于160km/h时不需要使用。
二、封锁线路施工作业
高铁：带停车信号牌
普速：带停车信号牌
停车信号牌（红牌）作用：拦停列车
区间设在距离施工地点两侧边缘20米处，站内50米处，列车运行方向左侧距钢轨头部外侧2.3米以外（线路中心3.1米）。
三、慢性施工作业
高铁：有慢行施工作业吗？“施工不行车、行车不施工”我段没碰到过这种施工。
减速地点标（横一竖一）、减速信号牌（减速），带T字的移动减速信号牌（施工地点1400米）、减速防护终端信号牌普速:也没见过这种慢行施工
减速地点标（距施工地点20米）、减速信号牌（带数字，距施工地点800米）
带T字的减速信号牌：设置在线路容许速度大于120小于200的线路上。
当施工限速大于160时，不需要设置。
当施工限速小于等于160时，按A值设置。

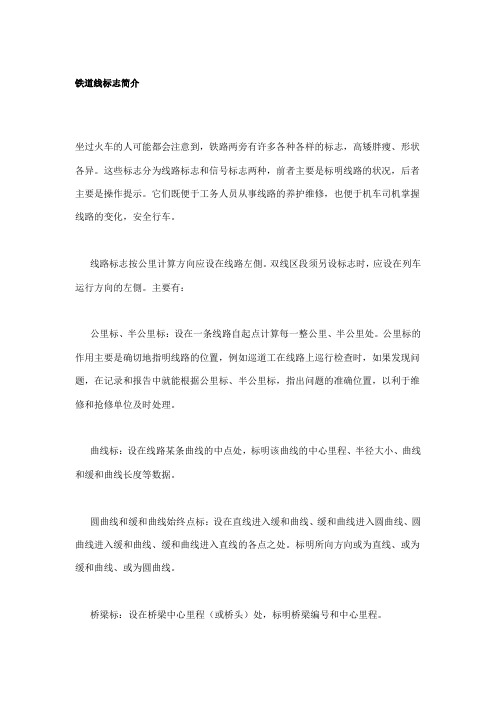

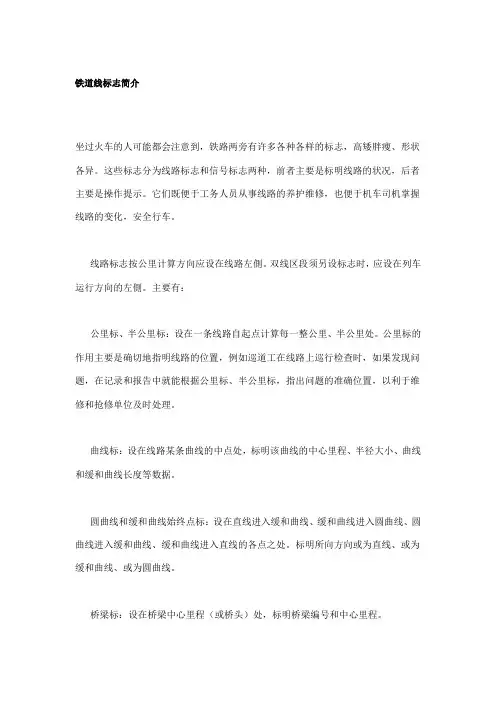

铁道线标志简介坐过火车的人可能都会注意到，铁路两旁有许多各种各样的标志，高矮胖瘦、形状各异。
这些标志分为线路标志和信号标志两种，前者主要是标明线路的状况，后者主要是操作提示。
它们既便于工务人员从事线路的养护维修，也便于机车司机掌握线路的变化，安全行车。
线路标志按公里计算方向应设在线路左側。
双线区段须另设标志时，应设在列车运行方向的左側。
主要有：公里标、半公里标：设在一条线路自起点计算每一整公里、半公里处。
公里标的作用主要是确切地指明线路的位置，例如巡道工在线路上巡行检查时，如果发现问题，在记录和报告中就能根据公里标、半公里标，指出问题的准确位置，以利于维修和抢修单位及时处理。
曲线标：设在线路某条曲线的中点处，标明该曲线的中心里程、半径大小、曲线和缓和曲线长度等数据。
圆曲线和缓和曲线始终点标：设在直线进入缓和曲线、缓和曲线进入圆曲线、圆曲线进入缓和曲线、缓和曲线进入直线的各点之处。
标明所向方向或为直线、或为缓和曲线、或为圆曲线。
桥梁标：设在桥梁中心里程（或桥头）处，标明桥梁编号和中心里程。
坡度标：设在线路坡度的变坡点处，两侧各标明其所向方向的上、下坡度值及其长度。
水平线表示坡度为０，箭头朝上表示上坡，朝下表示下坡。
箭头后面的数字表示坡度值，以千分率表示，下面的数值表示这个坡度的长度，以米为单位。
管界标：设在铁路局、工务段、领工区、养路工区、供电段、电力段的管辖地段的分界点处，两侧标明所向的单位名称。
信号标志应设在列车运行方向的左侧（警冲标除外），以便于司机观察。
主要有：警冲标：设在两会合线路间距离为4m的中间。
线间距离不足4m时，设在两线路中心线最大间距的起点处。
警冲标用来指示机车车辆的停留位置，防止机车车辆侧面冲撞。
站界标：设在双线区间列车运行方向左侧最外方顺向道岔（对向出站道岔的警冲标）外不少于50m处，或邻线进站信号机相对处。
预告标：设在进站信号机外方900、1000及1100m处，但在没有预告信号机及自动闭塞的区段，均不设预告标。

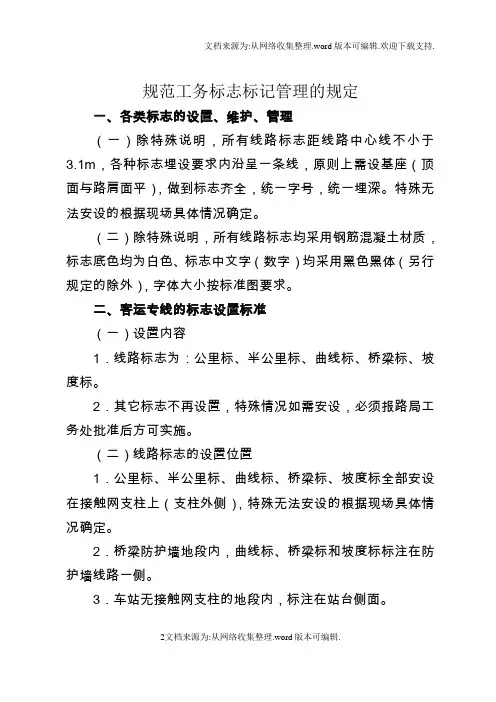

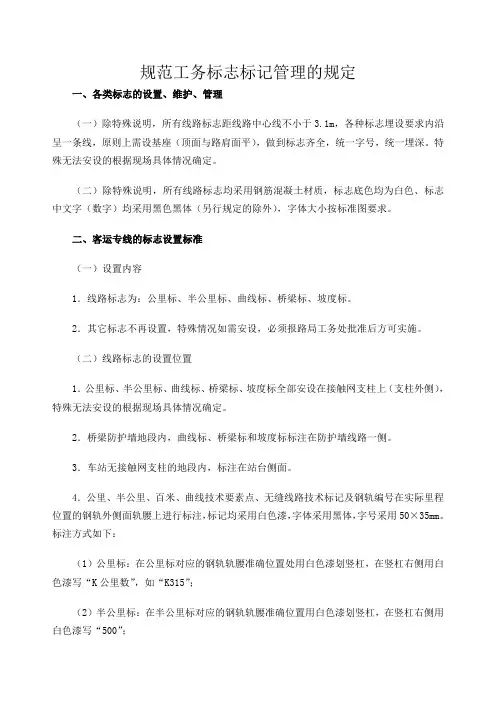

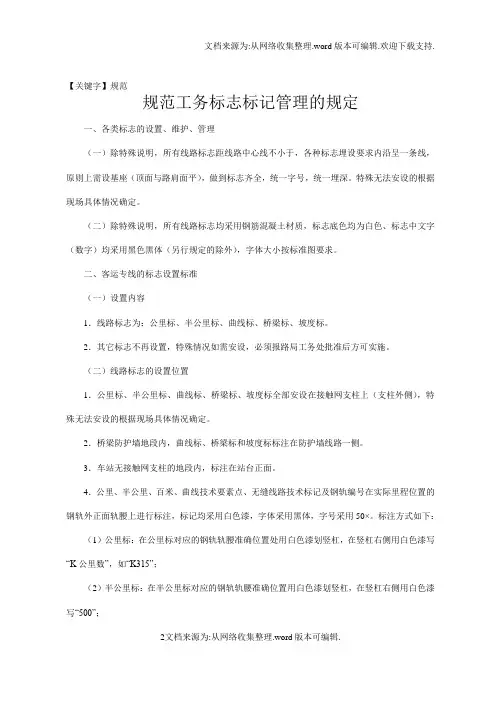

规范工务标志标记管理的规定一、各类标志的设置、维护、管理（一）除特殊说明，所有线路标志距线路中心线不小于3.1m，各种标志埋设要求内沿呈一条线,原则上需设基座(顶面与路肩面平）,做到标志齐全，统一字号，统一埋深。
特殊无法安设的根据现场具体情况确定。
（二）除特殊说明，所有线路标志均采用钢筋混凝土材质，标志底色均为白色、标志中文字（数字)均采用黑色黑体（另行规定的除外），字体大小按标准图要求.二、客运专线的标志设置标准（一）设置内容1．线路标志为：公里标、半公里标、曲线标、桥梁标、坡度标。
2．其它标志不再设置，特殊情况如需安设，必须报路局工务处批准后方可实施.(二）线路标志的设置位置1．公里标、半公里标、曲线标、桥梁标、坡度标全部安设在接触网支柱上（支柱外侧)，特殊无法安设的根据现场具体情况确定。
2．桥梁防护墙地段内，曲线标、桥梁标和坡度标标注在防护墙线路一侧。
3．车站无接触网支柱的地段内,标注在站台侧面。
4．公里、半公里、百米、曲线技术要素点、无缝线路技术标记及钢轨编号在实际里程位置的钢轨外侧面轨腰上进行标注，标记均采用白色漆，字体采用黑体，字号采用50×35mm.标注方式如下：(1）公里标：在公里标对应的钢轨轨腰准确位置处用白色漆划竖杠，在竖杠右侧用白色漆写“K公里数"，如“K315";（2)半公里标:在半公里标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写“500”；（3）百米标：在百米标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300”;（4）曲线技术要素点标：在对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写要素点名称、里程,如“HZ,K256+318。
56”。
（5）坡度标：在变坡点对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠两侧分别用白色漆划箭头表示坡度方向，箭头前白漆写坡度，箭头后白漆写长度。
如“2.3600 3.51200”、“2.3 —600 3。

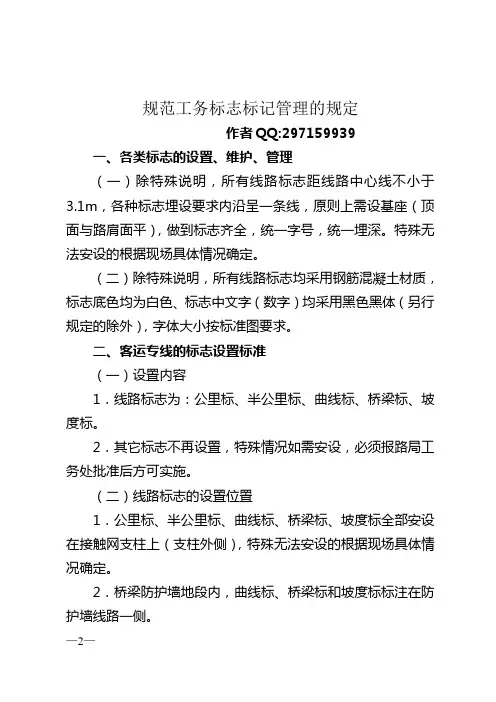

规范工务标志标记管理的规定作者QQ:297159939一、各类标志的设置、维护、管理（一）除特殊说明，所有线路标志距线路中心线不小于3.1m，各种标志埋设要求内沿呈一条线，原则上需设基座（顶面与路肩面平），做到标志齐全，统一字号，统一埋深。
特殊无法安设的根据现场具体情况确定。
（二）除特殊说明，所有线路标志均采用钢筋混凝土材质，标志底色均为白色、标志中文字（数字）均采用黑色黑体（另行规定的除外），字体大小按标准图要求。
二、客运专线的标志设置标准（一）设置内容1．线路标志为：公里标、半公里标、曲线标、桥梁标、坡度标。
2．其它标志不再设置，特殊情况如需安设，必须报路局工务处批准后方可实施。
（二）线路标志的设置位置1．公里标、半公里标、曲线标、桥梁标、坡度标全部安设在接触网支柱上（支柱外侧），特殊无法安设的根据现场具体情况确定。
2．桥梁防护墙地段内，曲线标、桥梁标和坡度标标注在防护墙线路一侧。
3．车站无接触网支柱的地段内，标注在站台侧面。
4．公里、半公里、百米、曲线技术要素点、无缝线路技术标记及钢轨编号在实际里程位置的钢轨外侧面轨腰上进行标注，标记均采用白色漆，字体采用黑体，字号采用50×35mm。
标注方式如下：（1）公里标：在公里标对应的钢轨轨腰准确位置处用白色漆划竖杠，在竖杠右侧用白色漆写“K公里数”，如“K315”；（2）半公里标：在半公里标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写“500”；（3）百米标：在百米标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300”；（4）曲线技术要素点标：在对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写要素点名称、里程，如“HZ，K256+318.56”。
（5）坡度标：在变坡点对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠两侧分别用白色漆划箭头表示坡度方向，箭头前白漆写坡度，箭头后白漆写长度。
如“2.3600 3.51200”、“2.3 —600 3.51200”（三）胶济客运专线、胶济线线路标志的设置方式1．采用探出方式将线路标志设置在距离实际设置位置最近的接触网支柱上。
第356条线路、信号标志设在距钢轨头部外侧不少于2 m处(警冲标除外)。
不超过钢轨顶面的标志，可设在距钢轨头部外侧不少于1.35 m处。
线路标志，按计算公里方向设在线路左侧。
双线区段须另设线路标志时，应设在列车运行方向左侧。
1．公里标、半公里标，设在一条线路自起点计算每一整公里、半公里处(如第169图)。
第169图2．曲线标，设在曲线中点处，标明曲线中心里程、半径大小、曲线和缓和曲线长度(如第170图)。
第170图3．圆曲线和缓和曲线始终点标，设在直缓、缓圆、圆缓、缓直各点处，标明所向方向为直线、圆曲线或缓和曲线(如第171图)。
第171图4．桥梁标，设在桥梁中心里程(或桥头)处，标明桥梁编号和中心里程(如第172图)。
第172图5．坡度标，设在线路坡度的变坡点处，两侧各标明其所向方向的上、下坡度值及其长度(如第173图)。
第173图(1)第173图(2)第173图(3)6．铁路局、工务段、领工区、养路工区和供电段、水电段的管界标，设在各该单位管辖地段的分界点处，两侧标明所向的单位名称(如第174图)。
第174图信号标志，设在列车运行方向左侧(警冲标除外)。
1．警冲标，设在两会合线路线间距离为4 m的中间。
线间距离不足4 m时，设在两线路中心线最大间距的起点处(如第175图)。
在线路曲线部分所设道岔附近的警冲标与线路中心线间的距离，应按限界的加宽增加。
2．站界标，设在双线区间列车运行方向左侧最外方顺向道岔(对向出站道岔的警冲标)外不少于50 m处，或邻线进站信号机相对处(如第176图)。
3．预告标，设在进站信号机外方900、1 000及1 100 m处(如第177图)，但在设有预告信号机及自动闭塞的区段，均不设预告标。
在双线区间，退行的列车看不见邻线的预告标时，在距站界外1 100 m处特设一个预告标(如第178图)。
第175图第176图第177图第178图4．引导员接车地点标，列车在距站界200 m以外，不能看见引导人员在进站信号机或站界标处显示的手信号时，须在列车距站界200 m外能清晰地看见引导人员手信号的地点设置(如第179图)。
规范工务标志标记管理的规定一、各类标志的设置、维护、管理（一）除特殊说明，所有线路标志距线路中心线不小于3.1m，各种标志埋设要求内沿呈一条线，原则上需设基座（顶面与路肩面平），做到标志齐全，统一字号，统一埋深。
特殊无法安设的根据现场具体情况确定。
（二）除特殊说明，所有线路标志均采用钢筋混凝土材质，标志底色均为白色、标志中文字（数字）均采用黑色黑体（另行规定的除外），字体大小按标准图要求。
二、客运专线的标志设置标准（一）设置内容1．线路标志为：公里标、半公里标、曲线标、桥梁标、坡度标。
2．其它标志不再设置，特殊情况如需安设，必须报路局工务处批准后方可实施。
（二）线路标志的设置位置1．公里标、半公里标、曲线标、桥梁标、坡度标全部安设在接触网支柱上（支柱外侧），特殊无法安设的根据现场具体情况确定。
2．桥梁防护墙地段内，曲线标、桥梁标和坡度标标注在防护墙线路一侧。
3．车站无接触网支柱的地段内，标注在站台侧面。
4．公里、半公里、百米、曲线技术要素点、无缝线路技术标记及钢轨编号在实际里程位置的钢轨外侧面轨腰上进行标注，标记均采用白色漆，字体采用黑体，字号采用50×35mm。
标注方式如下：（1）公里标：在公里标对应的钢轨轨腰准确位置处用白色漆划竖杠，在竖杠右侧用白色漆写“K公里数”，如“K315”；（2）半公里标：在半公里标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写“500”；（3）百米标：在百米标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300”；（4）曲线技术要素点标：在对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写要素点名称、里程，如“HZ，K256+318.56”。
（5）坡度标：在变坡点对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠两侧分别用白色漆划箭头表示坡度方向，箭头前白漆写坡度，箭头后白漆写长度。
如“2.3600 3.51200”、“2.3 —600 3.51200”（三）胶济客运专线、胶济线线路标志的设置方式1．采用探出方式将线路标志设置在距离实际设置位置最近的接触网支柱上。
规范工务标志标记管理的规定一、各类标志的设置、维护、管理（一）除特殊说明，所有线路标志距线路中心线不小于3.1m，各种标志埋设要求内沿呈一条线，原则上需设基座（顶面与路肩面平），做到标志齐全，统一字号，统一埋深。
特殊无法安设的根据现场具体情况确定。
（二）除特殊说明，所有线路标志均采用钢筋混凝土材质，标志底色均为白色、标志中文字（数字）均采用黑色黑体（另行规定的除外），字体大小按标准图要求。
二、客运专线的标志设置标准（一）设置内容1．线路标志为：公里标、半公里标、曲线标、桥梁标、坡度标。
2．其它标志不再设置，特殊情况如需安设，必须报路局工务处批准后方可实施。
（二）线路标志的设置位置1．公里标、半公里标、曲线标、桥梁标、坡度标全部安设在接触网支柱上（支柱外侧），特殊无法安设的根据现场具体情况确定。
2．桥梁防护墙地段内，曲线标、桥梁标和坡度标标注在防护墙线路一侧。
3．车站无接触网支柱的地段内，标注在站台侧面。
4．公里、半公里、百米、曲线技术要素点、无缝线路技术标记及钢轨编号在实际里程位置的钢轨外侧面轨腰上进行标注，标记均采用白色漆，字体采用黑体，字号采用50×35mm。
标注方式如下：（1）公里标：在公里标对应的钢轨轨腰准确位置处用白色漆划竖杠，在竖杠右侧用白色漆写“K公里数”，如“K315”；（2）半公里标：在半公里标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写“500”；（3）百米标：在百米标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300”；（4）曲线技术要素点标：在对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写要素点名称、里程，如“HZ，K256+318.56”。
（5）坡度标：在变坡点对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠两侧分别用白色漆划箭头表示坡度方向，箭头前白漆写坡度，箭头后白漆写长度。
如“2.3600 3.51200”、“2.3 — 600 3.51200”（三）胶济客运专线、胶济线线路标志的设置方式1．采用探出方式将线路标志设置在距离实际设置位置最近的接触网支柱上。
铁路工务线路标识-概述说明以及解释1.引言1.1 概述概述部分的内容：引言是文章中最开始部分，它旨在为读者提供文章的背景信息和内容概要。
本文将讨论铁路工务线路标识的相关内容。
作为铁路领域中的重要组成部分，工务线路标识是为了确保铁路运营安全和有效性而制定的一套标识系统。
铁路工务线路标识主要用于指导铁路工务人员进行线路维护和修复工作。
通过标识的方式，可以明确指示各个线路的位置、性质和相关的安全事项，使工务人员在执行任务时能够准确把握线路的情况，确保工作的顺利进行。
本文将首先介绍工务线路标识的定义与作用，包括其主要功能和应用范围。
其次，将详细介绍工务线路标识的种类与标准，包括各类标识的形式、颜色和标志的含义。
最后，将探讨工务线路标识的重要性和应用前景，分析其在提高铁路运营安全性和效率方面的潜力和优势。
通过深入了解和研究铁路工务线路标识，我们可以更好地认识和把握铁路工程管理的关键要素，为铁路运营的顺利进行提供有力支持。
希望本文能够为相关从业人员和研究者提供参考和借鉴，促进铁路工务线路标识相关领域的进一步发展。
1.2文章结构文章结构部分的内容可以描述本文的章节划分以及每个章节的主要内容概述。
具体可以如下所示：本文共分为三个章节。
第一章是引言部分，介绍了本文的概述、文章结构和目的。
第二章是正文部分，主要讨论了工务线路标识的定义与作用，以及工务线路标识的种类与标准。
第三章是结论部分，总结了工务线路标识的重要性，并展望了工务线路标识的应用前景。
首先，在引言部分，我们将对工务线路标识进行概述，介绍它的定义和作用。
同时，我们会阐明本文的结构，即将详细讨论工务线路标识的各个方面。
最后，我们会明确本文的目的，即希望通过本文的阐述能够提高读者对工务线路标识的理解和应用能力。
接下来，在正文部分的第一节，我们将详细介绍工务线路标识的定义与作用。
我们将解释什么是工务线路标识，以及它在铁路建设和维护中的重要作用。
在第二节中，我们将探讨工务线路标识的种类与标准。
规范工务标志标记管理的规定一、各类标志的设置、维护、管理（一）除特殊说明，所有线路标志距线路中心线不小于3.1m，各种标志埋设要求内沿呈一条线，原则上需设基座（顶面与路肩面平），做到标志齐全，统一字号，统一埋深。
特殊无法安设的根据现场具体情况确定。
（二）除特殊说明，所有线路标志均采用钢筋混凝土材质，标志底色均为白色、标志中文字（数字）均采用黑色黑体（另行规定的除外），字体大小按标准图要求。
二、客运专线的标志设置标准（一）设置内容1．线路标志为：公里标、半公里标、曲线标、桥梁标、坡度标。
2．其它标志不再设置，特殊情况如需安设，必须报路局工务处批准后方可实施。
（二）线路标志的设置位置1．公里标、半公里标、曲线标、桥梁标、坡度标全部安设在接触网支柱上（支柱外侧），特殊无法安设的根据现场具体情况确定。
2．桥梁防护墙地段内，曲线标、桥梁标和坡度标标注在防护墙线路一侧。
3．车站无接触网支柱的地段内，标注在站台侧面。
4．公里、半公里、百米、曲线技术要素点、无缝线路技术标记及钢轨编号在实际里程位置的钢轨外侧面轨腰上进行标注，标记均采用白色漆，字体采用黑体，字号采用50×35mm。
标注方式如下：（1）公里标：在公里标对应的钢轨轨腰准确位置处用白色漆划竖杠，在竖杠右侧用白色漆写“K公里数”，如“K315”；（2）半公里标：在半公里标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写“500”；（3）百米标：在百米标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300”；（4）曲线技术要素点标：在对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写要素点名称、里程，如“HZ，K256+318.56”。
（5）坡度标：在变坡点对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠两侧分别用白色漆划箭头表示坡度方向，箭头前白漆写坡度，箭头后白漆写长度。
如“2.3600 3.51200”、“2.3 —600 3.51200”（三）胶济客运专线、胶济线线路标志的设置方式1．采用探出方式将线路标志设置在距离实际设置位置最近的接触网支柱上。
规范工务标志标记管理的规定一、各类标志的设置、维护、管理（一）除特殊说明，所有线路标志距线路中心线不小于3.1m ，各种标志埋设要求内沿呈一条线，原则上需设基座（顶面与路肩面平），做到标志齐全，统一字号，统一埋深。
特殊无法安设的根据现场具体情况确定。
（二）除特殊说明，所有线路标志均采用钢筋混凝土材质，标志底色均为白色、标志中文字（数字）均采用黑色黑体（另行规定的除外），字体大小按标准图要求。
二、客运专线的标志设置标准（一）设置内容1．线路标志为：公里标、半公里标、曲线标、桥梁标、坡度标。
2．其它标志不再设置，特殊情况如需安设，必须报路局工务处批准后方可实施。
（二）线路标志的设置位置1．公里标、半公里标、曲线标、桥梁标、坡度标全部安设在接触网支柱上（支柱外侧），特殊无法安设的根据现场具体情况确定。
2．桥梁防护墙地段内，曲线标、桥梁标和坡度标标注在防护墙线路一侧。
3．车站无接触网支柱的地段内，标注在站台侧面。
4．公里、半公里、百米、曲线技术要素点、无缝线路技术标记及钢轨编号在实际里程位置的钢轨外侧面轨腰上进行标注，标记均采用白色漆，字体采用黑体，字号采用 50 ×35mm 。
标注方式如下：（1）公里标：在公里标对应的钢轨轨腰准确位置处用白色漆划竖杠，在竖杠右侧用白色漆写“ K 公里数”，如“K315 ”；（2）半公里标：在半公里标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写“ 500 ”；（3）百米标：在百米标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300 ”；（4）曲线技术要素点标：在对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写要素点名称、里程，如“HZ ，（5）坡度标：在变坡点对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠两侧分别用白色漆划箭头表示坡度方向，箭头前白漆写坡度，箭头后白漆写长度。
如“ 2.3 600 3.5 1200 ”、“2.3 — 600 3.5 1200 ”（三）胶济客运专线、胶济线线路标志的设置方式1．采用探出方式将线路标志设置在距离实际设置位置最近的接触网支柱上。
