隐蔽验收标识牌

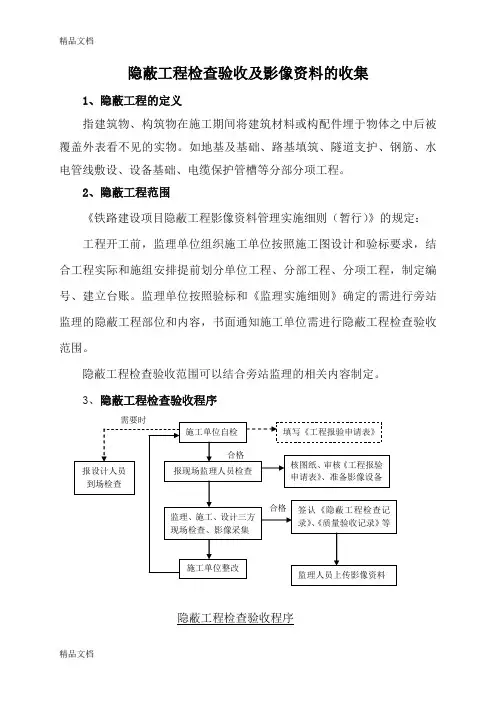

隐蔽工程检查验收及影像资料的收集1、隐蔽工程的定义指建筑物、构筑物在施工期间将建筑材料或构配件埋于物体之中后被覆盖外表看不见的实物。

如地基及基础、路基填筑、隧道支护、钢筋、水电管线敷设、设备基础、电缆保护管槽等分部分项工程。

2、隐蔽工程范围《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》的规定：工程开工前，监理单位组织施工单位按照施工图设计和验标要求，结合工程实际和施组安排提前划分单位工程、分部工程、分项工程，制定编号、建立台账。

监理单位按照验标和《监理实施细则》确定的需进行旁站监理的隐蔽工程部位和内容，书面通知施工单位需进行隐蔽工程检查验收范围。

隐蔽工程检查验收范围可以结合旁站监理的相关内容制定。

3、隐蔽工程检查验收程序隐蔽工程检查验收程序4、隐蔽工程影像资料的采集、留存、上报隐蔽工程影像资料分图像、视频两种格式。

其中：隐蔽工程图像资料采集范围为全部隐蔽工程；隐蔽工程视频资料采集范围为重要隐蔽工程的关键部位。

隐蔽工程影像资料的采集、留存、上报的要求见下表。

隐蔽工程影像资料的采集、留存、上报汇表注：具备上传铁路工程管理平台条件的项目，应自拍摄之日起于七日内上传平台中的隐蔽工程影像资料管理系统，施工单位负责隐蔽工程图像资料的上传工作、监理单位负责重要隐蔽工程的关键部位视频资料的上传工作，并报工程建设指挥部影像资料专（兼）职管理人员归档。

《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》规定的关键部位：视频采集范围5、隐蔽工程检查视频采集程序隐蔽工程视频采集留存是加强隐蔽工程质量控制和责任追溯的重要手段，监理人员要充分重视视频采集对保障工程质量的重要作用，由监理站负责各监理项目的隐蔽工程视频采集留存工作。

①施工单位自检合格并报检后，现场监理工程师首先对自检资料和必要的检查资料进行检查，合格后对自检资料和必要的检查资料进行视频采集，同时复述检查的内容和结果，并确定现场检查的时间。

②现场监理工程师按时到场后，各单位的检验人员应集中站于标识牌附近，施工、监理单位检查人员在标识牌上签字，需建设、设计单位参加的，参加人员也应在标识牌上签字。

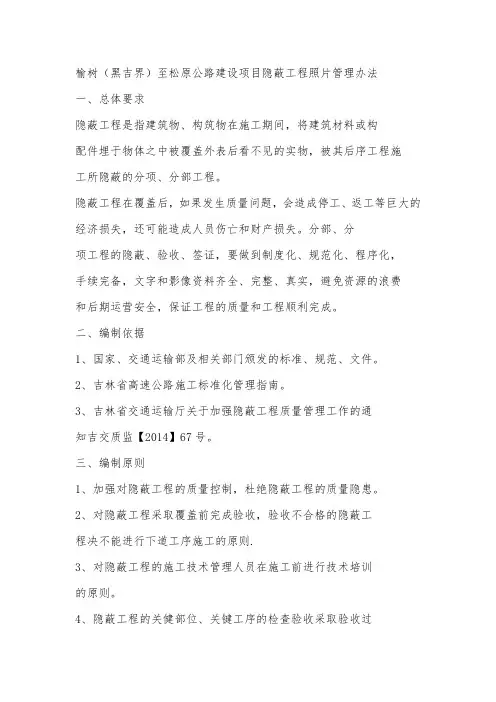

榆树（黑吉界）至松原公路建设项目隐蔽工程照片管理办法一、总体要求隐蔽工程是指建筑物、构筑物在施工期间，将建筑材料或构配件埋于物体之中被覆盖外表后看不见的实物，被其后序工程施工所隐蔽的分项、分部工程。

隐蔽工程在覆盖后，如果发生质量问题，会造成停工、返工等巨大的经济损失，还可能造成人员伤亡和财产损失。

分部、分项工程的隐蔽、验收、签证，要做到制度化、规范化、程序化，手续完备，文字和影像资料齐全、完整、真实，避免资源的浪费和后期运营安全，保证工程的质量和工程顺利完成。

二、编制依据1、国家、交通运输部及相关部门颁发的标准、规范、文件。

2、吉林省高速公路施工标准化管理指南。

3、吉林省交通运输厅关于加强隐蔽工程质量管理工作的通知吉交质监【2014】67号。

三、编制原则1、加强对隐蔽工程的质量控制，杜绝隐蔽工程的质量隐患。

2、对隐蔽工程采取覆盖前完成验收，验收不合格的隐蔽工程决不能进行下道工序施工的原则.3、对隐蔽工程的施工技术管理人员在施工前进行技术培训的原则。

4、隐蔽工程的关健部位、关键工序的检查验收采取验收过程中的影像资料保存的原则。

四、隐蔽工程影像资料基本要求1、根据隐蔽工程检查验收内容，不同种类的隐蔽工程检查验收项目或者工序必须留有影像资料，每个隐蔽工程部位或工序至少拍摄3张不同角度的工程照片，整体照片2张，局部照片1 张（如果3张图片不能反映隐蔽工程的质量状况，根据实际情况增加照片的数量）。

2、照片要清楚，能真实反映出隐蔽工程隐蔽前的实际情况。

3、为核实工程量或检验工程变更有关尺寸时，应对量尺刻度拍摄清晰。

4、拍摄照片时，隐蔽工程应自检完成，且经总监办(中心试验室）验收合格后进行拍摄。

5、照片内不应有工作人员图像。

6、承包人拍照时总监办人员应旁站监督。

7、照片应用不低于800万像素的数码相机进行拍摄。

8、拍摄完成应及时打印成册，照片尺寸为6寸，装入标准相册，建立隐蔽工程台账，按路基、路面、特大桥、大桥、中桥、匝道桥、立交桥、小桥、通道桥、涵洞等类别进行归档。

检查井隐蔽工程检查验收记录标题：检查井隐蔽工程检查验收记录引言概述：检查井隐蔽工程检查验收记录是对检查井隐蔽工程施工质量进行评估和确认的重要文件。

它记录了检查井隐蔽工程施工过程中的各项细节和关键环节，以确保工程的质量和安全性。

本文将从四个方面详细阐述检查井隐蔽工程检查验收记录的内容。

一、工程基本信息1.1 工程名称1.2 工程地点1.3 工程施工单位二、工程施工过程2.1 施工方案2.2 施工材料2.3 施工工艺三、工程质量验收3.1 施工图纸核对3.2 施工质量检查3.3 施工记录整理四、工程安全验收4.1 施工现场安全检查4.2 施工设备安全检查4.3 施工人员安全培训正文内容：一、工程基本信息1.1 工程名称：记录检查井隐蔽工程的名称，以便对工程进行唯一标识。

1.2 工程地点：详细描述检查井隐蔽工程的具体位置，包括街道、门牌号等信息。

1.3 工程施工单位：记录负责检查井隐蔽工程施工的单位名称，以及相关负责人的联系方式。

二、工程施工过程2.1 施工方案：详细描述检查井隐蔽工程的施工方案，包括施工步骤、施工顺序、施工时间等。

2.2 施工材料：列举使用的施工材料，包括井盖、井筒、管道等，确保使用的材料符合相关标准。

2.3 施工工艺：描述检查井隐蔽工程的施工工艺，包括挖掘、安装、固定等过程，确保施工过程规范、安全。

三、工程质量验收3.1 施工图纸核对：核对施工图纸与实际施工情况是否一致，包括井盖位置、井筒尺寸等。

3.2 施工质量检查：对施工过程中的关键环节进行检查，包括井筒垂直度、井底平整度等，确保施工质量符合要求。

3.3 施工记录整理：整理施工过程中的记录，包括施工日志、检查记录等，以备后续验收和评估。

四、工程安全验收4.1 施工现场安全检查：对施工现场的安全措施进行检查，包括施工区域的围栏、安全警示标识等。

4.2 施工设备安全检查：检查使用的施工设备是否符合安全标准，包括起重机械、挖掘机等。

4.3 施工人员安全培训：核实施工人员是否经过相关安全培训，了解施工过程中的安全注意事项。

施工现场的标准化管理施工现场要做到：“现场规范”不乱；“制度完善”逗硬；“管理到位”坚持;“措施有力”重罚。

施工中“交底先行、样板示范、三检把关、挂牌问责".施工现场要有“两图、十八牌、两栏、一报”。

渝建发〔2013〕65号《重庆市城乡建设委员会关于印发建筑业从业人员平安卡管理制度实施方案(试行）的通知》规定：建筑业从业人员包括工人，必须持“平安卡”进入施工现场。

一、“两图、十八牌、两栏、一报"（一）大门口1、六牌二图：尺寸为800mm×1100mm⑴工程概况牌；⑵管理人员名单及监督电话牌；⑶现场出入制度牌；⑷安全生产牌；⑸消防保卫牌；⑹文明施工牌；⑺现场平面布置图；⑻建筑物效果图.《重庆市建设工程施工安全管理总站关于进一步规范施工现场大门及标牌的通知》（渝建安发［2002］5号)等文件的要求:大门应采用铁皮(刷蓝）封闭，不得采用易燃材料封闭。

门扇上应标明施工总承包单位名称(宜缩简为四个字左右)。

2、农民工维权告示牌：尺寸为800mm×1100mm，与“六牌二图”并列。

农民工劳动保障权益、投诉渠道(项目所属地人力社保部门、建委投诉电话）。

3、节能公示牌：尺寸为850mm×1200mm。

设计节能计算书做法。

4、住宅工程质量通病预防措施牌：尺寸为850mm×1200mm。

市质监总站监制的三块牌，悬挂在该建筑物的外明显处。

5、消防领导小组网络牌：尺寸为800mm×1100mm.组长项目负责人，项目经理；下辖项目安全员、土建施工员、水电施工员、水电安装下辖职工个人。

6、应急救援组织机构网络牌：组长项目经理；成员：安全员、施工员、班长。

下设现场救援、事故调查、后勤保障、善后处理四大组.公安局、医院电话。

7、质量通病预防领导小组网络牌：尺寸为800mm×1100mm.组长项目负责人,项目经理；下辖土建施工员、水电施工员、质检员、水电安装职工个人。
