rc实验报告RC实验报告概述：RC电路是电子学中常见的一个电路，由电阻（R）和电容（C）组成。
在本次实验中，我们将探究RC电路的特性以及其在实际应用中的作用。
实验目的：1. 理解RC电路的基本原理和特性；2. 掌握RC电路的充放电过程；3. 研究RC电路的频率响应。
实验装置：1. 电源：提供电流给RC电路；2. 电阻：限制电流流动；3. 电容：储存电荷；4. 示波器：用于观察电压波形。
实验步骤：1. 搭建RC电路：将电阻和电容连接在一起，形成一个串联电路；2. 连接电源：将电源的正极连接到电阻的一端，负极连接到电容的一端；3. 观察电压波形：使用示波器连接在电容的两端，观察电压随时间变化的波形；4. 拨动电阻：通过改变电阻的阻值，观察电压波形的变化；5. 改变电容：通过更换不同容量的电容，观察电压波形的变化；6. 改变频率：通过改变电源提供的频率，观察电压波形的变化。
实验结果与讨论：1. 充放电过程：当电源连接到RC电路后，电容开始充电。
在充电过程中，电压逐渐增加，直到达到电源电压的约63%。
当电源断开时，电容开始放电，电压逐渐减小，直到接近零。
这个过程可以用指数函数来描述，即电压随时间的变化遵循指数衰减规律。
2. 电阻对充放电过程的影响：改变电阻的阻值会影响RC电路的充放电速度。
较大的电阻会使得充放电过程变慢，而较小的电阻会使得充放电过程变快。
这是因为电阻的大小决定了电流的大小，而电流决定了电容充放电的速度。
3. 电容对充放电过程的影响：改变电容的容量会影响RC电路的充放电速度。
较大的电容会使得充放电过程变慢，而较小的电容会使得充放电过程变快。
这是因为电容的容量决定了电荷的储存能力，容量越大，储存的电荷越多，充放电过程需要更长的时间。
4. 频率响应：改变电源提供的频率会影响RC电路的响应。
在低频率下，电容有足够的时间充放电，电压波形基本保持与电源频率一致。
而在高频率下，电容没有足够的时间充放电，电压波形开始出现变形，幅值减小。
可控硅rc吸收电路可控硅（Silicon Controlled Rectifier，简称SCR）是一种半导体器件，具有双向导通的特性，广泛应用于电子控制领域。
在电力控制和电力转换方面，可控硅的吸收电路起到了重要的作用。
本文将详细介绍可控硅RC吸收电路的原理、特点以及应用。
一、可控硅RC吸收电路的原理可控硅RC吸收电路是通过可控硅和电容器构成的电路，主要用于吸收和消耗电路中的感性负载电流。
其原理是通过控制可控硅的触发脉冲，使其导通，从而实现对电路中电流的吸收和消耗。
可控硅作为一种双向导通的器件，可以控制电流的方向，具有非常好的电流控制特性。
二、可控硅RC吸收电路的特点1. 能够实现对感性负载电流的吸收和消耗，保护其他电路元件不受过电流的侵害。
2. 可控硅具有双向导通的特性，能够适应不同的电流方向需求。
3. 可控硅的触发脉冲可以通过外部控制，实现对电流的精确控制。
4. 可控硅具有较高的耐压能力和耐电流能力，能够适应较大电流的吸收需求。
三、可控硅RC吸收电路的应用1. 电力电子领域：可控硅RC吸收电路常用于电力电子设备中，用于吸收感性负载电流，保护其他元件。
2. 交流电机控制：可控硅RC吸收电路可以用于交流电机的启动和制动，通过控制电流的方向和大小，实现对电机的控制。
3. 电力系统中的过电流保护：可控硅RC吸收电路可以作为过电流保护装置使用，在电力系统中对过电流进行吸收和消耗，保护系统的安全运行。
4. 电力变换器：可控硅RC吸收电路可以用于电力变换器中，对电流进行吸收和消耗，实现电力的转换和调节。
总结：可控硅RC吸收电路是一种通过可控硅和电容器构成的电路，用于吸收和消耗电路中的感性负载电流。
它具有双向导通的特性，可以控制电流的方向，并且具有较好的电流控制特性。
可控硅RC吸收电路广泛应用于电力电子领域，用于保护其他电路元件、交流电机控制、电力系统过电流保护以及电力变换器等方面。
通过对可控硅RC吸收电路的研究和应用，可以提高电力系统的稳定性和可靠性，实现对电流的精确控制。

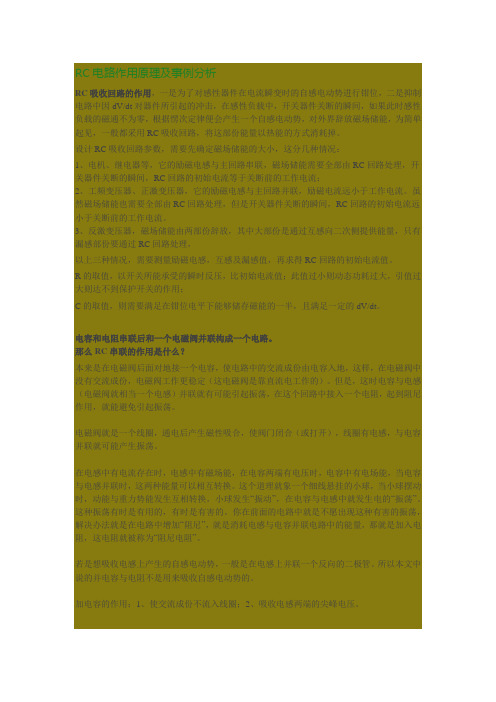

RC电路作用原理及事例分析RC吸收回路的作用，一是为了对感性器件在电流瞬变时的自感电动势进行钳位，二是抑制电路中因dV/dt对器件所引起的冲击，在感性负载中，开关器件关断的瞬间，如果此时感性负载的磁通不为零，根据愣次定律便会产生一个自感电动势，对外界辞放磁场储能，为简单起见，一般都采用RC吸收回路，将这部份能量以热能的方式消耗掉。
设计RC吸收回路参数，需要先确定磁场储能的大小，这分几种情况：1、电机、继电器等，它的励磁电感与主回路串联，磁场储能需要全部由RC回路处理，开关器件关断的瞬间，RC回路的初始电流等于关断前的工作电流；2、工频变压器、正激变压器，它的励磁电感与主回路并联，励磁电流远小于工作电流。
虽然磁场储能也需要全部由RC回路处理，但是开关器件关断的瞬间，RC回路的初始电流远小于关断前的工作电流。
3、反激变压器，磁场储能由两部份辞放，其中大部份是通过互感向二次侧提供能量，只有漏感部份要通过RC回路处理，以上三种情况，需要测量励磁电感，互感及漏感值，再求得RC回路的初始电流值。
R的取值，以开关所能承受的瞬时反压，比初始电流值；此值过小则动态功耗过大，引值过大则达不到保护开关的作用；C的取值，则需要满足在钳位电平下能够储存磁能的一半，且满足一定的dV/dt。
电容和电阻串联后和一个电磁阀并联构成一个电路。
那么RC串联的作用是什么？本来是在电磁阀后面对地接一个电容，使电路中的交流成份由电容入地，这样，在电磁阀中没有交流成份，电磁阀工作更稳定（这电磁阀是靠直流电工作的）。
但是，这时电容与电感（电磁阀就相当一个电感）并联就有可能引起振荡，在这个回路中接入一个电阻，起到阻尼作用，就能避免引起振荡。
电磁阀就是一个线圈，通电后产生磁性吸合，使阀门闭合（或打开），线圈有电感，与电容并联就可能产生振荡。
在电感中有电流存在时，电感中有磁场能，在电容两端有电压时，电容中有电场能，当电容与电感并联时，这两种能量可以相互转换。
rc充放电电路
1. RC充放电电路：
RC充放电电路，又称RC滤波器，是一种由电阻-电容组成的线路，它可以将瞬时电流变成慢速的变化，适用于放大电路、交流耦合、锁相环等应用。
它的结构和模型简单，非常有效，可以得到良好的充放电效果。
2. RC充放电电路原理：
RC充放电电路原理说明如下：
简单来说，RC充放电电路原理是由电阻和电容共同构成的一个电路，当电路的一端接入电源时，由于电容的电容性，电路内的电容就会充放电，其速度由电路内电阻的大小来决定，由于电容的电容性，电路内的电容会在一定时间内充电和放电，实现电流的慢速波动。
3.应用：
RC充放电电路可以用于不同的电子电路中，最常见的应用有：（1）放大电路：RC 充放电电路可以用于电路的放大，减少放大器输入的噪声，减少输入信号的波形失真。
（2）交流耦合：RC充放电电路可以用于连接两个设备，以阻止高频噪声进入其中一个设备，同时提高系统的稳定性，增强信号的精确度。
（3）锁相环：RC充放电电路可以用于构建锁相环，锁相环可以用于抑制信号的振荡，以控制信号的频率。
4.注意事项：
在使用RC充放电电路时，有一些注意事项需要遵守：
（1）电容的大小和电阻的大小决定了RC充放电电路的特性，所以在选择电容和电阻时必须根据实际情况选择合适的尺寸。
（2）功率不宜过大，以免导致元件过热。
（3）电路的布线应尽可能短，以减少电路损耗。
（4）电源应尽可能稳定，以免对电路的工作造成影响。
RC振荡电路在通信领域的应用振荡电路是一种能够产生连续交变信号的电路。
在通信领域中，RC 振荡电路发挥着重要的作用。
本文将介绍RC振荡电路的基本原理，并探讨其在通信领域的应用。
一、RC振荡电路的基本原理RC振荡电路是由一个电阻（R）和一个电容（C）组成的。
通过控制电容和电阻的数值，可以调节振荡电路的工作频率。
在RC振荡电路中，电容储存电荷，而电阻则控制电荷的流动速度。
当电荷储存到一定程度时，电容会释放电荷，并导致电阻上的电压下降。
随后，电荷又开始储存，形成了连续的往复振荡。
二、RC振荡电路在通信领域的应用1. 信号发生器RC振荡电路可用作信号发生器，产生稳定的正弦振荡信号。
在通信系统中，正弦振荡信号是用来传输信息的基本信号。
通过调节RC振荡电路的电容和电阻数值，可以实现不同频率的振荡信号输出。
2. 频率调制RC振荡电路可以应用于频率调制电路。
频率调制是一种将音频信号转换成高频信号的技术。
例如，在调幅（AM）广播中，音频信号被调制到一个无线载波上。
RC振荡电路可以提供高频信号，并且可以根据音频信号的变化，改变振荡电路的频率，从而实现频率调制。
3. 时钟电路RC振荡电路还可以用作时钟电路。
在数字电路中，时钟信号用于同步各个部件的操作。
通过控制RC振荡电路的频率和工作周期，可以生成稳定而精确的时钟信号，以确保数字电路的正确运行。
4. 辅助电源RC振荡电路在通信设备中还可以作为辅助电源。
由于振荡电路的输出是交流信号，可以通过整流电路将其转换为直流电压，以供设备使用。
这种方式相比传统的直流电源更加简洁和便捷。
三、总结RC振荡电路在通信领域具有广泛的应用。
通过调节电容和电阻的数值，我们可以根据需要生成不同频率的稳定信号，实现频率调制和时钟电路等功能。
此外，RC振荡电路还可用作辅助电源，为通信设备提供稳定的直流电压。
随着通信技术的进一步发展，RC振荡电路的应用将更加广泛和多样化。
rc正弦波振荡电路实验报告总结RC正弦波振荡电路是一种基本的电路，它可以产生稳定的正弦波信号。
在本次实验中，我们通过搭建RC正弦波振荡电路，学习了正弦波振荡电路的基本原理和实现方法，并对其进行了实验验证。
实验原理RC正弦波振荡电路是由一个放大器和一个RC网络组成的。
RC网络由一个电容和一个电阻组成，它们串联在一起，形成一个反馈回路。
当电路中有一个输入信号时，放大器会将信号放大，并将其送回到RC网络中。
RC网络会将信号滤波，并将其反馈回放大器。
这个反馈回路会产生一个稳定的正弦波信号。
实验步骤1.搭建RC正弦波振荡电路我们首先搭建了RC正弦波振荡电路。
电路由一个放大器和一个RC 网络组成。
放大器使用了一个晶体管，RC网络由一个电容和一个电阻串联在一起。
我们将电路搭建好后，使用万用表检查了电路的连接情况。
2.调整电路参数我们接下来调整了电路的参数，包括电容和电阻的值。
我们通过改变电容和电阻的值，调整了电路的共振频率。
我们还调整了放大器的增益，以确保电路能够产生稳定的正弦波信号。
3.测量电路输出信号我们使用示波器测量了电路的输出信号。
我们观察了信号的频率和幅度，并将其记录下来。
我们还使用频率计测量了电路的共振频率，并将其与我们调整电路参数时得到的值进行比较。
实验结果我们通过实验验证了RC正弦波振荡电路的原理和实现方法。
我们成功地搭建了电路，并调整了电路的参数，使其产生了稳定的正弦波信号。
我们还测量了电路的输出信号，并将其与我们预期的结果进行比较。
我们发现，实验结果与理论预期相符合。
结论通过本次实验，我们学习了RC正弦波振荡电路的基本原理和实现方法。
我们成功地搭建了电路，并调整了电路的参数，使其产生了稳定的正弦波信号。
我们还测量了电路的输出信号，并将其与我们预期的结果进行比较。
我们发现，实验结果与理论预期相符合。
这次实验让我们更深入地了解了正弦波振荡电路的工作原理，对我们今后的学习和研究具有重要的意义。
电流源 rc并联回路
Rc并联回路是电路中常见的一种连接方式，它由一个电流源和一个电阻并联组成。
这种电路在实际应用中非常广泛，常见于各种电子设备和电器中。
在这个回路中，电流源是提供电流的装置，它可以是电池或者其他电源。
而电阻则是电路中的负载，它会消耗电流并产生电阻。
在Rc 并联回路中，电流源的电流会分流到电阻上，通过电阻形成一个闭合回路。
Rc并联回路具有一些特点和应用。
首先，它可以用来调节电流大小。
通过改变电阻的阻值，可以控制电路中的电流大小，从而满足不同的需求。
其次，Rc并联回路可以用来保护电路。
当电路中出现故障或短路时，电阻会起到限流作用，避免电路损坏。
此外，Rc并联回路还可以用来测量电流大小，通过测量电阻上的电压，可以计算出电流的数值。
在实际应用中，Rc并联回路有着广泛的应用。
例如，在电子设备中，Rc并联回路常用于电流限制和保护电路。
在电路板设计中，Rc并联回路可以用来防止电流过大，保护电路元件的安全。
此外，在电子测量仪器中，Rc并联回路也常用于测量电流大小，提供准确的电流数值。
总的来说，Rc并联回路是电路中常见的一种连接方式，具有调节电
流、保护电路和测量电流的功能。
在实际应用中，它有着广泛的应用，对于电子设备和电器的正常运行起着重要的作用。
通过合理设计和使用Rc并联回路，可以确保电路的稳定性和安全性。
RC延时电路的应用场景有很多，以下是一些常见的应用场景：
1. 电子闹钟：RC延时电路可以用来控制电子闹钟的报警时间，通过调整电容和电阻的值来实现报警时间的延时。
2. 电子计时器：RC延时电路可以用来控制电子计时器的计时时间，通过调整电容和电阻的值来实现计时时间的延时。
3. 电子门铃：RC延时电路可以用来控制电子门铃的响铃时间，通过调整电容和电阻的值来实现响铃时间的延时。
4. 电子测速仪：RC延时电路可以用来控制电子测速仪的测速时间间隔，通过调整电容和电阻的值来实现测速时间间隔的延时。
5. 电子闪光灯：RC延时电路可以用来控制电子闪光灯的闪光时间，通过调整电容和电阻的值来实现闪光时间的延时。
6. 电子游戏：RC延时电路可以用来控制电子游戏中的一些动作或事件的延时，从而增加游戏的难度和挑战性。
总之，RC延时电路的应用场景非常广泛，可以在各种电子设备和系统中使用，用来控制时间延迟或时间间隔。
RC电路的应用RC电路在模拟电路、脉冲数字电路中得到广泛的应用，由于电路的形式以及信号源和R，C元件参数的不同，因而组成了RC电路的各种应用形式：微分电路、积分电路、耦合电路、滤波电路及脉冲分压器。
关键词：RC电路。
微分、积分电路。
耦合电路。
在模拟及脉冲数字电路中，常常用到由电阻R和电容C组成的RC电路，在些电路中，电阻R和电容C的取值不同、输入和输出关系以及处理的波形之间的关系，产生了RC电路的不同应用，下面分别谈谈微分电路、积分电路、耦合电路、脉冲分压器以及滤波电路。
1. RC微分电路 如图1所示，电阻R和电容C串联后接入输入信号V I，由电阻R输出信号V ，当RC 数值与输入方波宽度t W之间满足：R C<<t W，这种电路就称为微分电路。
O在 R两端（输出端）得到正、负相间的尖脉冲，而且发生在方波的上升沿和下降沿，如图2 所示。
在t=t1时，V I由0→V m，因电容上电压不能突变（来不及充电，相当于短路，V C＝0），输入电压V I全降在电阻R上，即V O＝V R＝V I＝V m 。
随后（t>t1），电容C的电压按指数规律快速充电上升，输出电压随之按指数规律下降（因V O ＝V I－V C＝V m－V C），经过大约3τ（τ＝R × C）时，VCVm，VO0，τ（RC）的值愈小，此过程愈快，输出正脉冲愈窄。
t=t2时，V I由V m→0,相当于输入端被短路，电容原先充有左正右负的电压V m 开始按指数规律经电阻R放电，刚开始，电容C来不及放电，他的左端（正电）接地，所以V O＝－V m，之后V O随电容的放电也按指数规律减小，同样经过大约3τ后，放电完毕，输出一个负脉冲。
只要脉冲宽度t W>（5~10）τ，在t W时间内，电容C已完成充电或放电（约需3 τ），输出端就能输出正负尖脉冲，才能成为微分电路，因而电路的充放电时间常数τ必须满足：τ＜（1/5~1/10）t W，这是微分电路的必要条件。
RC电路的应用总结
在模拟及脉冲数字电路中，常常用到由电阻R和电容C组成的RC电路，在些电路中，电阻R和电容C的取值不同、输入和输出关系以及处理的波形之间的关系，产生了RC电路的不同应用，下面分别谈谈微分电路、积分电路、耦合电路、脉冲分压器以及滤波电路。
1. RC微分电路
，电阻R和电容C串联后接入输入信号VI，由电阻R输出信号VO，当RC 数值与输入方波宽度tW之间满足：RC<
在t=t1时，VI由0→Vm，因电容上电压不能突变（来不及充电，相当于短路，VC ＝0），输入电压VI全降在电阻R上，即VO＝VR＝VI＝V m 。
随后（t》t1），电容C的电压按指数规律快速充电上升，输出电压随之按指数规律下降（因VO＝VI－VC＝Vm－VC），经过大约3τ（τ＝R × C）时，VCVm，VO0，τ（RC）的值愈小，此过程愈快，输出正脉冲愈窄。
t=t2时，VI由Vm→0，相当于输入端被短路，电容原先充有左正右负的电压V m开始按指数规律经电阻R放电，刚开始，电容C来不及放电，他的左端（正电）接地，所以VO＝－Vm，之后VO随电容的放电也按指数规律减小，同样经过大约3τ后，放电完毕，输出一个负脉冲。
只要脉冲宽度tW>（5~10）τ，在tW时间内，电容C已完成充电或放电（约需3 τ），输出端就能输出正负尖脉冲，才能成为微分电路，因而电路的充放电时间常数τ必须满足：τ＜（1/5~1/10）tW，这是微分电路的必要条件。
由于输出波形VO与输入波形VI之间恰好符合微分运算的结果［VO=RC（ dVI/dt）］，即输出波形是取输入波形的变化部分。
如果将VI按傅里叶级展开，进行微分运算的结果，也将是VO的表达式。
他主要用于对复杂波形的分离和分频器，如从电视信号的复合同步脉冲分离出行同步脉冲和时钟的倍频应用。
2. RC耦合电路
图1中，如果电路时间常数τ（RC）>>tW，他将变成一个RC耦合电路。
输出波形与输入波形一样。
（1）在t=t1时，第一个方波到来，VI由0→Vm，因电容电压不能突变（VC=0），VO=VR=VI=Vm。
（2）t1>tW，电容C缓慢充电，VC缓慢上升为左正右负，V O=VR=VI－VC，VO缓慢下降。
（3）t=t2时，VO由Vm→0，相当于输入端被短路，此时，VC已充有左正右负电压Δ［Δ=（VI/τ）×tW］，经电阻R非常缓慢地放电。
（4）t=t3时，因电容还来不及放完电，积累了一定电荷，第二个方波到来，电阻上的电压就不是Vm，而是VR=Vm-VC（VC≠0），这样第二个输出方波比第一个输出方波略微往下平移，第三个输出方波比第二个输出方波又略微往下平移，…，最后，当输出波形的正半周“面积”与负半周“面积”相等时，就达到了稳定状态。
也就是电容在一个周期内充得的电荷与放掉的电荷相等时，输出波形就稳定不再平移，电容上的平均电压等于输入信号中电压的直流分量（利用C的隔直作用），把输入信号往下平移这个直流分量，便得到输出波形，起到传送输入信号的交流成分，因此是一个耦合电路。
以上的微分电路与耦合电路，在电路形式上是一样的，关键是tW与τ的关系，下面
比较一下τ与方波周期T（T》tW）不同时的结果，。
在这三种情形中，由于电容C的隔直作用，输出波形都是一个周期内正、负“面积”相等，即其平均值为0，不再含有直流成份。
①当τ>>T时，电容C的充放电非常缓慢，其输出波形近似理想方波，是理想耦合电路。
②当τ=T时，电容C有一定的充放电，其输出波形的平顶部分有一定的下降或上升，不是理想方波。
③当τ<
3. RC积分电路
，电阻R和电容C串联接入输入信号VI，由电容C输出信号V0，当RC （τ）数值与输入方波宽度tW之间满足：τ》》tW，这种电路称为积分电路。
在
电容C两端（输出端）得到锯齿波电压，。
（3）t=t2时，VI由Vm→0，相当于输入端被短路，电容原先充有左正右负电压VI （VI《Vm）经R缓慢放电，VO（VC）按指数规律下降。
这样，输出信号就是锯齿波，近似为三角形波，τ》》tW是本电路必要条件，因为他是在方波到来期间，电容只是缓慢充电，VC还未上升到Vm时，方波就消失，电容开始放电，以免电容电压出现一个稳定电压值，而且τ越大，锯齿波越接近三角波。
输出波形是对输入波形积分运算的结果，他是突出输入信号的直流及缓变分量，降低输入信号的变化量。
4. RC滤波电路（无源）
在模拟电路，由RC组成的无源滤波电路中，根据电容的接法及大小主要可分为低通滤波电路（如图7）和高通滤波电路（如图8）。
（1）在图7的低通滤波电路中，他跟积分电路有些相似（电容C都是并在输出端），但他们是应用在不同的电路功能上，积分电路主要是利用电容C充电时的积分作用，在输入方波情形下，来产生周期性的锯齿波（三角波），因此电容C及电阻R是根据方波的tW来选取，而低通滤波电路，是将较高频率的信号旁路掉（因XC=1/（2πfC），f较大时，XC较小，相当于短路），因而电容C的值是参照低频点的数值来确定，对于电源的滤波电路，理论上C值愈大愈好。
（2）图8的高通滤波电路与微分电路或耦合电路形式相同。
在脉冲数字电路中，因RC 与脉宽tW的关系不同而区分为微分电路和耦合电路；在模拟电路，选择恰当的电容C值，就可以有选择性地让较高频的信号通过，而阻断直流及低频信号，如高音喇叭串接的电容，就是阻止中低音进入高音喇叭，以免烧坏。
另一方面，在多级交流放大电路中，他也是一种耦合电路。
5. RC脉冲分压器
当需要将脉冲信号经电阻分压传到下一级时，由于电路中存在各种形式的电容，如寄生电容，他相当于在负载侧接有一负载电容（如图9），当输入一脉冲信号时，因电容CL的充电，电压不能突变，使输出波形前沿变坏，失真。
为此，可在R1两端并接一加速电容 C1，这样组成一个RC脉冲分压器（如图10）。
（1）t=0+时，电容视为短路，电流只流经C1，CL，VO由C1和CL分压得到：
但是，任何信号源都有一定的内阻，以及一些电路的需要，通常采取过补偿的办法，如电视信号中，为突出传送图像的轮廓，采用勾边电路，就是通过加大C1的取值。
求RC电路的放电时间为1分锺，电压从9V降到5v.放电电流为300mA左右，选择最佳的的R值和C值。
