XX 大学实验报告课程名称：实验项目名称：8254定时/计数器应用实验学院：信息工程学院专业：通信工程指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务处制单元的内容外，还可以读出状态寄存器的内容。
（6）计数脉冲可以是有规律的时钟信号，也可以是随机信号。
计数初值公式为：n=fCLKi÷fOUTi、其中fCLKi 是输入时钟脉冲的频率，fOUTi 是输出波形的频率。

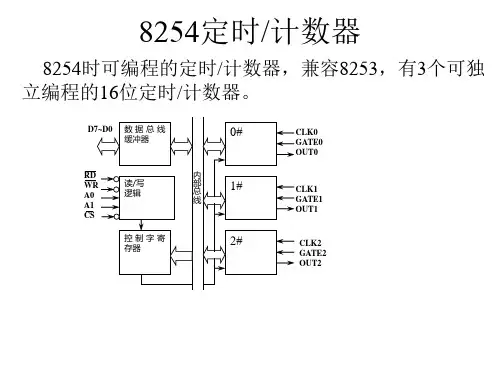

图（1）是8254 的内部结构框图和引脚图，它是由与CPU 的接口、内部控制电路和三个计数器组成。
8254 的工作方式如下述：（1）方式0：计数到0 结束输出正跃变信号方式。
（2）方式1：硬件可重触发单稳方式。
（3）方式2：频率发生器方式。
（4）方式3：方波发生器。
（5）方式4：软件触发选通方式。
（6）方式5：硬件触发选通方式。
图（1）8254的内部借口和引脚8254 的控制字有两个：一个用来设置计数器的工作方式，称为方式控制字；另一个用来设置读回命令，称为读回控制字。
这两个控制字共用一个地址，由标识位来区分。
控制字格式如表1所示。
表1 8254的方式控制字表2 8254 读出控制字格式表3 8254 状态字格式8254 实验单元电路图如下图所示：五、实验步骤及相应操作结果1. 计数应用实验编写程序，将8254 的计数器0 设置为方式3，计数值为十进制数4，用单次脉冲KK1＋作为CLK0 时钟，OUT0 连接MIR7，每当KK1＋按动5 次后产生中断请求，在屏幕上显示字符“M”。
实验步骤：（1）实验接线如图2所示。
（2）编写实验程序，经编译、链接无误后装入系统。
（3）运行程序，按动KK1＋产生单次脉冲，观察实验现象。
（4）改变计数值，验证8254 的计数功能。
图2 8254 计数应用实验接线图实验程序清单A8254 EQU 06C0HB8254 EQU 06C2HC8254 EQU 06C4HCON8254 EQU 06C6HSSTACK SEGMENT STACKDW 32 DUP(?)SSTACK ENDSCODE SEGMENTASSUME CS:CODE,SS:SSTACKSTART: PUSH DS运行结果如下：改变计数值MOV DX,CON8254MOV AL,10HOUT DX,AL六、实验结论:。
8254定时计数器实验实验报告一、实验目的本次实验的主要目的是深入了解和掌握 8254 定时计数器的工作原理、编程方法以及在实际应用中的操作流程。
通过亲自动手实践，提高对计算机硬件接口技术的理解和应用能力。
二、实验设备1、计算机一台2、 8254 定时计数器实验箱三、实验原理8254 是一种可编程的定时/计数器芯片，它包含三个独立的 16 位计数器通道，分别称为计数器 0、计数器 1 和计数器 2。
每个计数器都可以工作在不同的模式下，如方式 0 计数结束中断、方式 1 可重触发单稳态、方式 2 频率发生器、方式 3 方波发生器、方式 4 软件触发选通、方式 5 硬件触发选通。
在本次实验中，我们主要利用 8254 的计数器 0 来产生一定频率的方波信号，并通过指示灯的闪烁来观察其效果。
四、实验步骤1、按照实验箱的说明书，将 8254 芯片正确地插入插槽中，并连接好相关的线路。
2、打开计算机，进入实验环境。
3、编写 8254 的初始化程序，设置计数器 0 的工作模式、计数初值等参数。
选择工作模式 3（方波发生器）。
设定计数初值，以控制方波的频率。
4、编译并运行程序，观察指示灯的闪烁情况。
五、实验代码以下是本次实验中使用的 8254 初始化程序代码（以汇编语言为例）：｀｀｀assemblyMOV DX, 043H ；控制字端口地址MOV AL, 00110110B ；控制字：选择计数器 0，先读/写低 8 位，再读/写高 8 位，工作方式 3，二进制计数OUT DX, ALMOV DX, 040H ；计数器 0 端口地址MOV AL, 00H ；先写低 8 位计数值OUT DX, ALMOV AL, 10H ；再写高 8 位计数值OUT DX, AL｀｀｀六、实验结果及分析1、实验结果当程序运行后，观察到连接在计数器 0 输出端的指示灯按照设定的频率闪烁，表明 8254 定时计数器工作正常，成功产生了方波信号。
XX 学院实 验 报 告实验名称实验名称姓 名名学 号号班 级级教 师师 日 期期一、实验内容与要求1.1 实验内容本次实验分为如下2个子实验：个子实验：(1) 计数应用实验：编写程序，应用8254的计数功能，使用单次脉冲模拟计数，使每当按下‘KK1+’5次后，产生一次计数中断，并在屏幕上显示一个字符‘M ’； (2) 定时应用实验：编写程序，应用8254的定时功能，产生一个1s 的方波，并用本装置的示波器功能来观察。
的示波器功能来观察。
1.2 实验要求本次实验中2个子实验的实验要求如下：个子实验的实验要求如下：(1) 计数应用实验：将8254的计数器0设置为方式3，计数值为十进制数4，用单次脉冲KK1+作为CLK0时钟，OUT0连接MIR7，每当KK1+按动5次后产生中断请求，次后产生中断请求，在屏在屏幕上显示字符“M ”；(2) 定时应用实验：将8254的计数器0和计数器1都设置为方式3，用信号源1MHz 作为CLK0时钟，OUT0为波形输出1ms 方波，再通过CLK1输入，OUT1输出1s 方波。
方波。
二、实验原理与硬件连线2.1 实验原理8254是Intel 公司生产的可编程间隔定时器。
是8253的改进型，比8253具有更优良的性能。
8254具有以下基本功能：具有以下基本功能：(1) 有三个地理的16位计数器。
位计数器。
(2) 每个计数器可按二进制或十进制（BCD ）计数。
）计数。
(3) 每个计数器可编程工作于6种不同的工作方式。
种不同的工作方式。
(4) 8254每个计数器允许的最高计数频率为10MHz （8253为2MHz ）。
(5) 8254有读回命令（8253,没有），除了可以读出当前计数单元的内容外，除了可以读出当前计数单元的内容外，还可以读出状态还可以读出状态寄存器的内容寄存器的内容(6) 计数脉冲可以是有规律的时钟信号，也可以是随机信号。
计数初值公式为：计数脉冲可以是有规律的时钟信号，也可以是随机信号。
实验七8254定时/计数器实验1 实验目的(1) 掌握8254的典型应用电路接法。
(2) 掌握8254的工作方式及应用编程。
2 实验设备PC微机一台、TD-PIT+实验系统一套、示波器。
3 实验内容(1) 编程实现将8254定时/计数器1设计为产生频率为250HZ方波的方波发生器，定时/计数器2 设计为将定时/计数器1的输出进行4分频的速率波发生器。
系统提供的时钟CLK 频率为1MHz。
4 实验步骤1. 电路设计图7-1 8254实验1接线图（示波器探头小夹子接地）2. 编程提示(1) 8254控制字格式：计数器选择读/写格式选择工作方式选择计数码制选择00:计数器 0 00:当前计数值锁存 000:方式 0；100: 方式 4 0:计数值为二进制01:计数器 1 01:读/写低字节 001:方式 1；101: 方式 5 格式10:计数器 2 10:读/写高字节 X10:方式 2 1:计数值为BCD码11:读出控制字 11:先读/写低字节， X11:方式 3 格式标志后读/写高字节(2)计数初值N = f CLK/f OUT = T OUT/T CLK(3) 8254的初始化编程步骤①送控制字到控制端口；②送计数初值到计数器端口。
设置初始值时，应与控制字中的格式规定一致，当控制字中设置只读/写高字节或只读/写低字节时，初始值是1字节。
当控制字中设置先读/写低字节后读/写高字节时，初始值为2字节，分两次传送。
5 实验代码IOY0 EQU 0DC00HCOUNT0 EQU IOY0+0*4COUNT1 EQU IOY0+1*4COUNT2 EQU IOY0+2*4MODE EQU IOY0+3*4STACK1 SEGMENT STACKDW 256 DUP(?)STACK1 ENDSCODE SEGMENTASSUME CS:CODESTART:MOV DX,MODEMOV AL,01110110BOUT DX,ALMOV DX,COUNT1MOV AX,4000DOUT DX,ALMOV AL,AHOUT DX,ALMOV DX,MODEMOV AL,10010110BOUT DX,ALMOV DX,COUNT2MOV AL,3HOUT DX,ALMOV AH,4CHINT 21HCODE ENDSEND START。
【精品】实验五 8254计数定时器实验1、实验目的学习8254计数定时器的工作原理，掌握8254计数定时器的编程方法，加强对8254计数定时器的认识，并熟练掌握其应用。
2、实验器材计算机、标准信号发生器、万用表等。
3、实验原理8254计数定时器是一种可编程和可复用的计数/定时器，它可以工作在单独的计数、单独的定时、计数与定时相结合等多种工作模式下，既可以用于计数，也可以用于定时。
它有三个独立的可编程计数器（C0，C1，C2），每个计数器都有一个特殊的16位计数寄存器CR，一个读/写工作方式的计数器工作寄存器CR0，以及为不同的应用提供不同带有多种功能的计数/定时输出方式的通用输出寄存器（G0，G1，G2）。
8254计数定时器有4个I/O端口（0x40，0x41，0x42，0x43）与外部设备相连。
通过读/写这四个I/O端口中的寄存器，就可以操作8254计数定时器的寄存器和计数器寄存器。
计算机中将8254计数定时器的三个计数器均放在一块芯片中，称为计数定时器芯片。
掌握8254计数定时器的编程方法是我们进行下一步应用实验的基础。
（1）测量8254计数定时器的计数时间。
将8254计数定时器的输出端与示波器相连，设置8254的计数器工作模式，并制作相应的控制程序，运行程序，观察并测量8254计数定时器的计数时间。
5、实验步骤（1）测量8254计数定时器的计数时间。
1）将标准信号发生器输出的方波信号（频率为300Hz）经过电阻分压后，接到8254计数定时器的C0引脚上（可用排针连线连接），8254计数定时器的G0引脚再接到示波器的Y轴输入端，示波器的X轴调为10ms/格，Y轴调为1V/格。
2）编写控制程序，设置8254计数定时器的C0计数器工作模式（计数模式0），计数器初值为0，最后输出计数寄存器中的计数值，通过读取计数器寄存器和计数寄存器可以得到8254计数定时器的计数时间。
3）运行程序，并用示波器观察8254计数定时器的计数输出波形，测量并计算出计时的时间。
XX学院实验报告实验名称姓名学号班级教师日期一、实验内容与要求1.1 实验内容本次实验分为如下2个子实验：(1)计数应用实验：编写程序，应用8254的计数功能，使用单次脉冲模拟计数，使每当按下‘KK1+’5次后，产生一次计数中断，并在屏幕上显示一个字符‘M’；(2)定时应用实验：编写程序，应用8254的定时功能，产生一个1s的方波，并用本装置的示波器功能来观察。
1.2 实验要求本次实验中2个子实验的实验要求如下：(1)计数应用实验：将8254的计数器0设置为方式3，计数值为十进制数4，用单次脉冲KK1+作为CLK0时钟，OUT0连接MIR7，每当KK1+按动5次后产生中断请求，在屏幕上显示字符“M”；(2)定时应用实验：将8254的计数器0和计数器1都设置为方式3，用信号源1MHz作为CLK0时钟，OUT0为波形输出1ms方波，再通过CLK1输入，OUT1输出1s方波。
二、实验原理与硬件连线2.1 实验原理8254是Intel公司生产的可编程间隔定时器。
是8253的改进型，比8253具有更优良的性能。
8254具有以下基本功能：(1)有三个地理的16位计数器。
(2)每个计数器可按二进制或十进制（BCD）计数。
(3)每个计数器可编程工作于6种不同的工作方式。
(4)8254每个计数器允许的最高计数频率为10MHz（8253为2MHz）。
(5)8254有读回命令（8253,没有），除了可以读出当前计数单元的内容外，还可以读出状态寄存器的内容(6)计数脉冲可以是有规律的时钟信号，也可以是随机信号。
计数初值公式为：n=f CLKi÷f OUTi，其中f CLKi是输入时钟脉冲的频率，f OUTi是输出波形的频率。
图2-1是8254的内部结构框图和引脚图，它是由与CPU的接口，内部控制电路和三个计数器组成。
8254的工作方式如下述：(1)方式0：计数到0结束输出正跃变信号方式。
(2)方式1：硬件可重触发单稳方式。
最新8254定时计数器实验实验报告实验目的：1. 理解8254定时计数器的工作原理及其在微机系统中的作用。
2. 掌握8254定时计数器的编程方法，包括计数、定时和脉冲输出等操作。
3. 通过实验验证8254定时计数器的性能参数，如计数频率、计数范围等。
实验设备：1. 微机实验平台2. 8254定时计数器模块3. 示波器4. 连接线实验原理：8254定时计数器是一款可编程的定时/计数器集成电路，广泛应用于微机系统中进行定时、计数和波形发生等操作。
它包含三个独立的计数器，分别为计数器0、计数器1和计数器2，每个计数器都可以配置为不同的工作模式，如单稳态、双稳态、方波输出等。
实验步骤：1. 首先，根据实验指导书连接8254定时计数器模块到微机实验平台，并连接示波器以便于观察输出波形。
2. 编写程序，设置8254的控制字，选择合适的计数器工作模式，并设定计数频率。
3. 通过程序向8254发送计数值，启动计数操作。
4. 使用示波器观察并记录计数器的输出波形，验证其频率和稳定性。
5. 改变计数值和工作模式，重复步骤3和4，以测试8254的不同功能。
6. 最后，记录所有实验数据，并根据实验结果分析8254的性能。
实验结果：1. 记录不同计数值和工作模式下的输出波形频率，验证其与理论值的一致性。
2. 分析计数器在不同模式下的波形特点，如单稳态输出的脉冲宽度、双稳态输出的占空比等。
3. 根据实验数据，绘制波形图和频率表，直观展示8254的性能。
实验结论：通过本次实验，我们成功地验证了8254定时计数器的基本功能和性能参数。
实验结果表明，8254能够根据设定的计数值和工作模式，准确地进行计数和定时操作，输出稳定的波形信号。
这些特性使得8254定时计数器在微机系统中具有广泛的应用前景。
