XX 大学实验报告课程名称：实验项目名称：8254定时/计数器应用实验学院：信息工程学院专业：通信工程指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务处制单元的内容外，还可以读出状态寄存器的内容。
（6）计数脉冲可以是有规律的时钟信号，也可以是随机信号。
计数初值公式为：n=fCLKi÷fOUTi、其中fCLKi 是输入时钟脉冲的频率，fOUTi 是输出波形的频率。
图（1）是8254 的内部结构框图和引脚图，它是由与CPU 的接口、内部控制电路和三个计数器组成。
8254 的工作方式如下述：（1）方式0：计数到0 结束输出正跃变信号方式。
（2）方式1：硬件可重触发单稳方式。
（3）方式2：频率发生器方式。
（4）方式3：方波发生器。
（5）方式4：软件触发选通方式。
（6）方式5：硬件触发选通方式。
图（1）8254的内部借口和引脚8254 的控制字有两个：一个用来设置计数器的工作方式，称为方式控制字；另一个用来设置读回命令，称为读回控制字。
这两个控制字共用一个地址，由标识位来区分。
控制字格式如表1所示。
表1 8254的方式控制字表2 8254 读出控制字格式表3 8254 状态字格式8254 实验单元电路图如下图所示：五、实验步骤及相应操作结果1. 计数应用实验编写程序，将8254 的计数器0 设置为方式3，计数值为十进制数4，用单次脉冲KK1＋作为CLK0 时钟，OUT0 连接MIR7，每当KK1＋按动5 次后产生中断请求，在屏幕上显示字符“M”。
实验步骤：（1）实验接线如图2所示。
（2）编写实验程序，经编译、链接无误后装入系统。
（3）运行程序，按动KK1＋产生单次脉冲，观察实验现象。
（4）改变计数值，验证8254 的计数功能。
图2 8254 计数应用实验接线图实验程序清单A8254 EQU 06C0HB8254 EQU 06C2HC8254 EQU 06C4HCON8254 EQU 06C6HSSTACK SEGMENT STACKDW 32 DUP(?)SSTACK ENDSCODE SEGMENTASSUME CS:CODE,SS:SSTACKSTART: PUSH DS运行结果如下：改变计数值MOV DX,CON8254MOV AL,10HOUT DX,AL六、实验结论:。
8254定时计数器实验实验报告一、实验目的本次实验的主要目的是深入了解和掌握 8254 定时计数器的工作原理、编程方法以及在实际应用中的操作流程。
通过亲自动手实践，提高对计算机硬件接口技术的理解和应用能力。
二、实验设备1、计算机一台2、 8254 定时计数器实验箱三、实验原理8254 是一种可编程的定时/计数器芯片，它包含三个独立的 16 位计数器通道，分别称为计数器 0、计数器 1 和计数器 2。
每个计数器都可以工作在不同的模式下，如方式 0 计数结束中断、方式 1 可重触发单稳态、方式 2 频率发生器、方式 3 方波发生器、方式 4 软件触发选通、方式 5 硬件触发选通。
在本次实验中，我们主要利用 8254 的计数器 0 来产生一定频率的方波信号，并通过指示灯的闪烁来观察其效果。
四、实验步骤1、按照实验箱的说明书，将 8254 芯片正确地插入插槽中，并连接好相关的线路。
2、打开计算机，进入实验环境。
3、编写 8254 的初始化程序，设置计数器 0 的工作模式、计数初值等参数。
选择工作模式 3（方波发生器）。
设定计数初值，以控制方波的频率。
4、编译并运行程序，观察指示灯的闪烁情况。
五、实验代码以下是本次实验中使用的 8254 初始化程序代码（以汇编语言为例）：｀｀｀assemblyMOV DX, 043H ；控制字端口地址MOV AL, 00110110B ；控制字：选择计数器 0，先读/写低 8 位，再读/写高 8 位，工作方式 3，二进制计数OUT DX, ALMOV DX, 040H ；计数器 0 端口地址MOV AL, 00H ；先写低 8 位计数值OUT DX, ALMOV AL, 10H ；再写高 8 位计数值OUT DX, AL｀｀｀六、实验结果及分析1、实验结果当程序运行后，观察到连接在计数器 0 输出端的指示灯按照设定的频率闪烁，表明 8254 定时计数器工作正常，成功产生了方波信号。
实验七8254定时/计数器实验1 实验目的(1) 掌握8254的典型应用电路接法。
(2) 掌握8254的工作方式及应用编程。
2 实验设备PC微机一台、TD-PIT+实验系统一套、示波器。
3 实验内容(1) 编程实现将8254定时/计数器1设计为产生频率为250HZ方波的方波发生器，定时/计数器2 设计为将定时/计数器1的输出进行4分频的速率波发生器。
系统提供的时钟CLK 频率为1MHz。
4 实验步骤1. 电路设计图7-1 8254实验1接线图（示波器探头小夹子接地）2. 编程提示(1) 8254控制字格式：计数器选择读/写格式选择工作方式选择计数码制选择00:计数器 0 00:当前计数值锁存 000:方式 0；100: 方式 4 0:计数值为二进制01:计数器 1 01:读/写低字节 001:方式 1；101: 方式 5 格式10:计数器 2 10:读/写高字节 X10:方式 2 1:计数值为BCD码11:读出控制字 11:先读/写低字节， X11:方式 3 格式标志后读/写高字节(2)计数初值N = f CLK/f OUT = T OUT/T CLK(3) 8254的初始化编程步骤①送控制字到控制端口；②送计数初值到计数器端口。
设置初始值时，应与控制字中的格式规定一致，当控制字中设置只读/写高字节或只读/写低字节时，初始值是1字节。
当控制字中设置先读/写低字节后读/写高字节时，初始值为2字节，分两次传送。
5 实验代码IOY0 EQU 0DC00HCOUNT0 EQU IOY0+0*4COUNT1 EQU IOY0+1*4COUNT2 EQU IOY0+2*4MODE EQU IOY0+3*4STACK1 SEGMENT STACKDW 256 DUP(?)STACK1 ENDSCODE SEGMENTASSUME CS:CODESTART:MOV DX,MODEMOV AL,01110110BOUT DX,ALMOV DX,COUNT1MOV AX,4000DOUT DX,ALMOV AL,AHOUT DX,ALMOV DX,MODEMOV AL,10010110BOUT DX,ALMOV DX,COUNT2MOV AL,3HOUT DX,ALMOV AH,4CHINT 21HCODE ENDSEND START。
【精品】实验五 8254计数定时器实验1、实验目的学习8254计数定时器的工作原理，掌握8254计数定时器的编程方法，加强对8254计数定时器的认识，并熟练掌握其应用。
2、实验器材计算机、标准信号发生器、万用表等。
3、实验原理8254计数定时器是一种可编程和可复用的计数/定时器，它可以工作在单独的计数、单独的定时、计数与定时相结合等多种工作模式下，既可以用于计数，也可以用于定时。
它有三个独立的可编程计数器（C0，C1，C2），每个计数器都有一个特殊的16位计数寄存器CR，一个读/写工作方式的计数器工作寄存器CR0，以及为不同的应用提供不同带有多种功能的计数/定时输出方式的通用输出寄存器（G0，G1，G2）。
8254计数定时器有4个I/O端口（0x40，0x41，0x42，0x43）与外部设备相连。
通过读/写这四个I/O端口中的寄存器，就可以操作8254计数定时器的寄存器和计数器寄存器。
计算机中将8254计数定时器的三个计数器均放在一块芯片中，称为计数定时器芯片。
掌握8254计数定时器的编程方法是我们进行下一步应用实验的基础。
（1）测量8254计数定时器的计数时间。
将8254计数定时器的输出端与示波器相连，设置8254的计数器工作模式，并制作相应的控制程序，运行程序，观察并测量8254计数定时器的计数时间。
5、实验步骤（1）测量8254计数定时器的计数时间。
1）将标准信号发生器输出的方波信号（频率为300Hz）经过电阻分压后，接到8254计数定时器的C0引脚上（可用排针连线连接），8254计数定时器的G0引脚再接到示波器的Y轴输入端，示波器的X轴调为10ms/格，Y轴调为1V/格。
2）编写控制程序，设置8254计数定时器的C0计数器工作模式（计数模式0），计数器初值为0，最后输出计数寄存器中的计数值，通过读取计数器寄存器和计数寄存器可以得到8254计数定时器的计数时间。
3）运行程序，并用示波器观察8254计数定时器的计数输出波形，测量并计算出计时的时间。
XX学院实验报告实验名称姓名学号班级教师日期一、实验内容与要求1.1 实验内容本次实验分为如下2个子实验：(1)计数应用实验：编写程序，应用8254的计数功能，使用单次脉冲模拟计数，使每当按下‘KK1+’5次后，产生一次计数中断，并在屏幕上显示一个字符‘M’；(2)定时应用实验：编写程序，应用8254的定时功能，产生一个1s的方波，并用本装置的示波器功能来观察。
1.2 实验要求本次实验中2个子实验的实验要求如下：(1)计数应用实验：将8254的计数器0设置为方式3，计数值为十进制数4，用单次脉冲KK1+作为CLK0时钟，OUT0连接MIR7，每当KK1+按动5次后产生中断请求，在屏幕上显示字符“M”；(2)定时应用实验：将8254的计数器0和计数器1都设置为方式3，用信号源1MHz作为CLK0时钟，OUT0为波形输出1ms方波，再通过CLK1输入，OUT1输出1s方波。
二、实验原理与硬件连线2.1 实验原理8254是Intel公司生产的可编程间隔定时器。
是8253的改进型，比8253具有更优良的性能。
8254具有以下基本功能：(1)有三个地理的16位计数器。
(2)每个计数器可按二进制或十进制（BCD）计数。
(3)每个计数器可编程工作于6种不同的工作方式。
(4)8254每个计数器允许的最高计数频率为10MHz（8253为2MHz）。
(5)8254有读回命令（8253,没有），除了可以读出当前计数单元的内容外，还可以读出状态寄存器的内容(6)计数脉冲可以是有规律的时钟信号，也可以是随机信号。
计数初值公式为：n=f CLKi÷f OUTi，其中f CLKi是输入时钟脉冲的频率，f OUTi是输出波形的频率。
图2-1是8254的内部结构框图和引脚图，它是由与CPU的接口，内部控制电路和三个计数器组成。
8254的工作方式如下述：(1)方式0：计数到0结束输出正跃变信号方式。
(2)方式1：硬件可重触发单稳方式。
微机原理与接口技术第四次实验报告目录第一次实验：实验6 8254定时/计数器实验 (1)第二次实验：实验3 六位数码管显示实验 (4)实验5 小键盘按键识别实验 (8)实验2 拨动开关和 LED 显示实验 (15)实验8 8255方式1输出 (17)实验13 继电器实验 (20)第三次实验: 实验10 8位D/A转换实验 (23)第一次实验：实验68254 定时/计数器实验一实验目的熟悉 8254 在系统中的电路接法，掌握 8254 的工作方式及应用编程。
二实验内容使用 8254 两个计数器级连，采用定时方式工作，周期性的点亮及熄灭发光二极管各 0.5秒。
三实验原理（1）接线图：（2）流程图四程序清单及注释.Model small.386DATA SEGMENTD1 DB 10 DUP('4')D2 DB 20 DUP('3') DATA ENDSCODE SEGMENTASSUME CS:CODE, DS:DATA BEG:MOV AX,DATAMOV DS,AXMOV AL,37HMOV DX,203HOUT DX,ALMOV AX,1000；1000控制LED闪烁频率MOV DX,200HOUT DX,ALMOV AL,AHOUT DX,ALMOV AL,77HMOV DX,203HOUT DX,ALMOV AX,1000；1000控制LED闪烁频率MOV DX,201HOUT DX,ALMOV AL,AHOUT DX,ALCODE ENDSEND BEG四问题及体会（1）初次使用TPC-386EX汇编，对软件的使用不够熟悉，对输出输入接口的确定还有些模糊，需要继续尝试加以提高；（2）TPC-386EX 环境与下位机的匹配是一个常见的错误，实验中多次显示“请先传送文件”提示，后来发现是两者间接口连接出现问题，以后实验中会注意。
第二次实验：实验3 六位数码管显示实验一实验目的了解共阴级数码管显示数字的原理，掌握六位共阴级数码管动态显示的控制方法。
8254定时/计数器应用实验1、实验目的a）掌握8254的工作方式及应用编程；b）掌握8254的典型应用电路接法；c）学习8254在PC系统中的典型应用方法。
2、实验设备PC机一台，TD-PIT/TD-PIT-B实验装置一套。
3、关于8254定时应用程序的说明a）在PC/XT机中8254端口的偏移地址为40H~43H。
由于8254是减法计数，因此计数的最大初始值为0，而不是FFFFH或9999；b）编程包括两部分：写计数器的控制字和设置计数初值；初始化步骤：写入方式控制字－写入计数值低8位－写入计数值高8位。
c）计数脉冲可以是有规律的，也可以是随机信号。
计数初值公式为：n=fCLKi/fOUTi。
fCLKi是输入时钟脉冲的频率，fOUTi是输出波型的频率。
d）本实验使用的是PCI板卡申请的第三个I/O空间BASE2，和前面的偏移地址相加即可。
e）运行Tddebug软件，选择Edit菜单，根据实验内容的描述编写实验程序。
f）使用Compile菜单中的bulidall完成汇编和链接。
g）使用Rmrun菜单中的Run运行程序，观察运行结果，或使用Rmrun菜单中的Debug调试程序，观察调试过程中指令执行后各寄存器及数据区的内容。
4、实验内容a）电子发声实验。
编写程序让PC机和实验装置上的扬声器唱歌。
PC机中8254的时钟信号为1.19318MHz，采用计数器2的方式3，实验装置采用信号源1MHZ作为扬声器发声基准时钟，计数器0工作方式设置为3。
程序：assume cs:code,ds:data,ss:stack stack segmentdw 512 dup (0)stack endsdata segmentdw256,288,320,341,384,426,480,512,0 data endscode segmentstart:next1: mov cx,08hmov ax,datamov ds,axmov si,0next:call soundadd si,2mov ax,[si]loop nextjmp next1in al,61hand al,0fchout 61h,alsound:push cx push sipush axmov al,10110110b out 43h,almov dx,000fh mov ax,4240h mov di,[si] div diout 42h,al mov al,ahout 42h,alin al,61hor al,03hout 61h,alcall delay call breakpop axpop sipop cxretdelay:push ax push cxmov cx,05fffhd1:mov ax,0ffffhd2:dec axjnz d2loop d1pop cxpop axretexit:mov ax,4c00hint 21hbreak proc nearmov ah,06hmov dl,0ffhint 21hje returnmov ax,4c00hint 21hreturn:retbreak endpcode endsend startb）时钟显示实验。

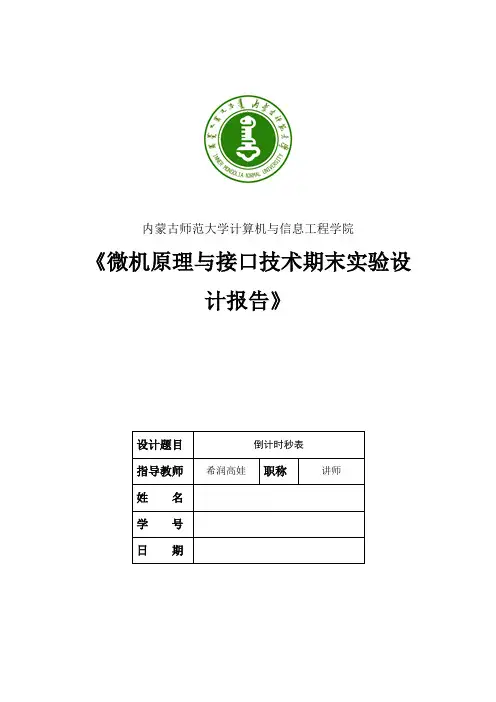

内蒙古师范大学计算机与信息工程学院《微机原理与接口技术期末实验设计报告》一、实验要求设计一个倒计时表，用8255设置灯，用8254记录时间，8259提供中断。
其中MIR7接KK1设置倒计时的总时间，每按一次脉冲，总时间加1，SIR1接KK2确认开始倒计时（DI=0对KK2屏蔽，DI=1对KK2开放），MIR6接8254设置准确的1s倒计间隔时间。
利用8254芯片的计数功能，芯片有5中工作方式，选择方式2和方式3都可以输出连续的波形，故都可以符合实验要求。
8254可以采用二进制计数或是BCD码计数，如果用二进制计数，最大范围是65535，如果采用BCD码计数，最大范围是99999。
使用2个计数器，可以达到输出周期为1秒的方波。
计数初值=f clki/f outi。
利用8255芯片，设置灯的初始状态。
利用8259芯片的中断功能，当中断来时，启动8254芯片，进入计数状态。
IP=中断向量*4，CS=中断向量*4+2；二、设计2.1 硬件设计2.1.1 按下图的电路图连接电路图1 电路连线2.1.2 电路说明该电路是在唐都实验箱上的操作，2片8259芯片是嵌在系统总线下，只有主片的中断序号为6和7 的两个口是对外开放的，从片的中断序号为1的口是对外开放的。
8254芯片计数器0的端口地址为06C0H，计数器1的端口地址为06C2H, 计数器2的端口地址为06C4H, 计数器3的端口地址为06C6H。
8255芯片PA口的端口地址为0640H，PB口的端口地址为0642H，PC口的端口地址为0644H,控制口的端口地址为0646H。
主8259芯片的偶地址为20H，奇地址为21H。
从8259芯片的偶地址为A0H，奇地址为A1H。
IOY0的编址空间：0600H~063FHIOY1的编址空间：0640H~067FHIOY2的编址空间：0680H~06BFHIOY3的编址空间：06C0H~06FFH2.2 软件设计2.2.1思路利用8254芯片的计数功能，输出周期为1秒的方波。
最新8254定时计数器实验实验报告实验目的：1. 理解8254定时计数器的工作原理及其在微机系统中的作用。
2. 掌握8254定时计数器的编程方法，包括计数、定时和脉冲输出等操作。
3. 通过实验验证8254定时计数器的性能参数，如计数频率、计数范围等。
实验设备：1. 微机实验平台2. 8254定时计数器模块3. 示波器4. 连接线实验原理：8254定时计数器是一款可编程的定时/计数器集成电路，广泛应用于微机系统中进行定时、计数和波形发生等操作。
它包含三个独立的计数器，分别为计数器0、计数器1和计数器2，每个计数器都可以配置为不同的工作模式，如单稳态、双稳态、方波输出等。
实验步骤：1. 首先，根据实验指导书连接8254定时计数器模块到微机实验平台，并连接示波器以便于观察输出波形。
2. 编写程序，设置8254的控制字，选择合适的计数器工作模式，并设定计数频率。
3. 通过程序向8254发送计数值，启动计数操作。
4. 使用示波器观察并记录计数器的输出波形，验证其频率和稳定性。
5. 改变计数值和工作模式，重复步骤3和4，以测试8254的不同功能。
6. 最后，记录所有实验数据，并根据实验结果分析8254的性能。
实验结果：1. 记录不同计数值和工作模式下的输出波形频率，验证其与理论值的一致性。
2. 分析计数器在不同模式下的波形特点，如单稳态输出的脉冲宽度、双稳态输出的占空比等。
3. 根据实验数据，绘制波形图和频率表，直观展示8254的性能。
实验结论：通过本次实验，我们成功地验证了8254定时计数器的基本功能和性能参数。
实验结果表明，8254能够根据设定的计数值和工作模式，准确地进行计数和定时操作，输出稳定的波形信号。
这些特性使得8254定时计数器在微机系统中具有广泛的应用前景。
实验4 8254定时器实验
实验时间2019年11月20日
实验类型■验证性□设计性□综合性
1.实验目的
1.掌握8254的应用编程及工作方式
2.掌握8254典型应用电路接法
2. 实验内容及过程（主要内容、操作步骤）
计数应用实验，编写程序，应用8254的计数功能，使用单次脉冲模拟计数，使每当按动‘kk+’七次后，小灯亮
3. 测试数据及实验结果
4. 实验分析及总结（主要考察内容）
1.本次实验选择的是计数器1和工作方式1，所以系统控制字就是52H(01010010),读写格式是从低八位开始，因为高八位没有被用到。
因为按键次数是从0开始计数的，所以按键7次是06H。
2.代码中AA1是比较7次按键和实际按键的次数，当按键次数等于7时，就执行AA2，使灯发亮；如果按键次数不等于7，就继续执行AA1，直到按键次数等于7
时。
3.因为GATE1没有独立的供电系统，所以使用GATE1时，要借用GATE0的独立供电系统
教师评阅。
实验八 8254 定时／计数器应用实验一、 实验目的(1)掌握 8254 的工作方式及应用编程。
(2)掌握 8254 的典型应用电路的接法。
(3)学习 8254 在 PC 系统中的典型应用方法。
二、 实验设备PC 机一台，TD－PIT／TD－PIT－B 实验装置一套。
三、 实验内容(1)计数应用实验。
编写程序，应用 8254 的计数功能，用开关模拟计数，使每当按动。
KKl-五次后，产生一次计数中断，并在屏幕上显示一个字符“M”(2)定时应用实验。
编写程序，应用 8254 的定时功能，实现一个秒表计时并在屏幕上显示。
(3)电子发声实验。
编写程序让实验装置上的扬声器和 PC 机的扬声器唱歌。
四、 实验原理8254 是 Intel 公司生产的可编程间隔定时器。
是8253 的改进型， 比 8253 具有更优良的 性能。
8254 具有以下基本功能：(1)有 3 个独立的 16 位计数器。
(2)每个计数器可按二进制或十进制(BCD)计数。
(3)每个计数器可通过编程工作于 6 种不同的工作方式。
(4)8254 每个计数器允许的最高计数频率为 10MHz(8253 为 2MHZ)。
(5)8254 有读回命令(8253 没有)，除了可以读出当前计数单元的内容外，还可以读出状 态寄存器的内容。
(6)计数脉冲可以是有规律的时钟信号，也可以是随机信号。
图 2—1是 8254的内部结构框图和管脚图，它是由与 CPU 的接口、内部控制电路和三 个计数器组成的。
8254 的工作方式如下：(1)方式 0：计数到 0 结束输出正跃变信号方式。
(2)方式 1：硬件可重触发单稳方式。
(3)方式 2：频率发生器方式。
(4)方式 3：方波发生器。
(5)方式 4：软件触发选通方式。
(6)方式 5：硬件触发选通方式。
8254 的控制字有两个：一个用来设置计数器的工作方式，称为方式控制字；另一个用 来设置读回命令，称为读回控制字．这两个控制字共用一个地址，由标识位来区分。
微机8254定时计数器实验报告
实验目的：
本实验旨在掌握微机8254定时计数器的使用方法及其工作原理。
实验原理：
8254芯片是一种可编程定时计数器，它由三个独立的计数器组成：计数器0、计数器
1和计数器2。
每个计数器可以被编程为16位二进制计数器或相应的某些计数方式。
8254
芯片还允许在一个外部时钟频率的基础上分频，从而产生其他较低的时钟信号。
8254芯片常用于计时、计数、脉冲宽度调制、频率合成等应用中。
对于不同的应用需求，可以通过编程来设置8254芯片的各个寄存器，以达到相应的计数方式和计数长度。
8254芯片有3个计数寄存器，每个寄存器有8位，共24位。
实验器材：
1、电脑
2、实验板
实验步骤：
1、启动电脑，进入DOS命令行模式。
2、将实验板接入电脑的并口，并将数据口和控制口连接到实验板的相应位置上。
3、通过汇编语言编程，调用8254芯片的计数器0，并将计数次数设为一个固定的
值。
4、将编写好的汇编程序存储在计算机中，以备后用。
5、开始运行程序，等待一段时间。
6、通过实验板上的LED灯来观察芯片所产生的计数结果。
7、结束实验。
实验结果：
在实验中，我们通过编程控制8254芯片的计数器0，并将计数次数设为一个固定的值。
然后，我们通过实验板上的LED灯来观察芯片所产生的计数结果。
在实验的过程中，我们
发现，所设置的计数器的数值随时间的流逝而递减。
当计数器的数值为0时，LED灯也就熄灭了。
这表明8254计数器在工作时是十分准确可靠的。
实验六8253/4定时器/计数器应用实验6.1实验目的(1) 掌握8254的工作方式及应用编程(参考教材)(2) 掌握8254的典型应用电路的接法(3) 学习8254在PC系统中的典型应用方法6.2实验设备PC机一台，TD-PIT-B实验装置一套。
6.3实验内容及说明1 )计数应用实验。
2)定时应用实验。
3)电子发声实验注意：在断电情况，连接好实验线路，检查无误后，通电进行实验。
实验完毕，先断电，再拆线，并将导线整理好。
1. 计数应用实验：编写程序，将8254的计数器0设置为方式3，计数值为十进制5，用微动开关KK1 -作为CLK0时钟，OUT0连接IRQ，每当KK1-按动5次后产生中断请求，在屏幕上显示字符“ M ”。
8254计数应用参考连接线图如图6-1。
;;----PCI卡分配的第3个I/O空间MY8254_COUNT0 MY8254_COUNT1 MY8254_COUNT2 MY8254_MODE ;;--PCI卡分配的第1个I/O空间INTCSR_BYTE0 INTCSR_BYTE1 DATA SEGMENTCSBAK DW ?IPBAK DW ?MKBAK DB ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TA;;计数应用实验;;filename : 8254-1.asm INTCSR_BYTE2INTCSR_BYTE3EQU 0DC3AHEQU 0DC3BH IMB4_BYTE3 EQU 0DC1FHEQU 0E440H EQU 0E441H EQU 0E442H EQU 0E443HEQU 0DC38H EQU 0DC39H +5V KK1--IR Q图6-1 8254计数应用实验参考接线图START: CLIMOV AX,DA TAMOV DS,AXMOV DX,INTCSR_BYTEO；；设置pci卡MOV AL,00HOUT DX,ALMOV DX,INTCSR_BYTE1MOV AL,1FHOUT DX,ALMOV DX,INTCSR_BYTE2MOV AL,3FHOUT DX,ALMOV DX,INTCSR_BYTE3MOV AL,00HOUT DX,ALMOV AX,0000HMOV ES,AXMOV DI, 01C4H;irq 9 , INT 71h, 01c4= 71h*4MOV AX,ES:[DI]MOV IPBAK,AX ;IPMOV AX,OFFSET MYINTCLDSTOSWMOV AX,ES:[DI] ;CSMOV CSBAK,AXMOV AX,SEG MYINTSTOSWIN AL,0A1HMOV MKBAK,ALAND AL,0fdh ; irq9OUT 0A1H,ALSTIMOV DX,MY8254_MODE ;CLK=KK1- //实际接线kk1-MOV AL,17H ;00 01,011 1b :计数器0,读/写低8位;方式3, 十进制数OUT DX,ALMOV DX,MY8254_COUNT0MOV AL,5;;写入计数初值3个高电平,2个低电平OUT DX,ALA1: NOPCALL BREAKJMP A1MYINT: PUSH DSPUSH AXPUSH DXMOV DX,IMB4_BYTE3;清PCI卡中断标志IN AL,DXMOV DX,INTCSR_BYTE2MOV AL,3FHOUT DX,ALMOV AL,61H;irq9从片D1,主片D2OUT 0A0H,ALMOV AL,62HOUT 20H,ALMOV AX,0E4DH;显示字母M加一空格INT 10HMOV AX,0E20HINT 10HPOP DXPOP AXPOP DSIRETBREAK PROC NEARPUSH DS MOV AH,06H MOV DL,0FFH INT 21H JE RETURN POP DS CLIMOV AL,MKBAK OUT 0A1H,AL MOV AX,0000H MOV ES,AX CLD STOSWMOV AX,CSBAK STOSWMOV DX,INTCSR_BYTE1 ;pci 卡设置 MOV AL,00H OUT DX,ALSTIMOV AX,4C00H INT 21HRETURN:POP DSRETBREAK ENDP CODE ENDSEND STARTMOV AX,IPBAK2. 定时应用实验编写程序，将8254的计数器0设置为方式2，用信号源10kHz 作为CLK0时钟，计数值为 十进制0（即最大计数值10000），OUT0连接IRQ ，这样每计时1s 后产生中断请求，制作一个秒 表显示，每计时 60秒自动归零。
深圳大学实验报告
课程名称：微型计算机技术
实验项目名称：8254定时/计数器应用实验学院：信息工程学院
专业：电子信息工程
指导教师：**
报告人：学号：班级：
实验时间：2013.06.06
实验报告提交时间：2013.06.17
教务处制
实验目的与要求：
1. 掌握8254 的工作方式及应用编程。
2. 掌握8254 典型应用电路的接法。
实验步骤
1.计数应用实验
编写程序，将8254 的计数器0 设置为方式3，计数值为十进制数4，用单次脉冲KK1＋
作为CLK0 时钟，OUT0 连接MIR7，每当KK1＋按动5 次后产生中断请求，在屏幕上显示
字符“M”。
实验步骤：
（1）实验接线如图4.29 所示。
（2）编写实验程序，经编译、链接无误后装入系统。
（3）运行程序，按动KK1＋产生单次脉冲，观察实验现象。
(4 ) 改变计数值，验证8254 的计数功能。
实验流程图:
2. 定时应用实验
编写程序，将8254 的计数器0 设置为方式3，用信号源1MHz 作为CLK0 时钟，OUT0为波形输出1ms 方波。
实验步骤：
（1）接线图如图 4.30 所示。
（2）根据实验内容，编写实验程序，经编译、链接无误后装入系统。
（3）运行实验程序，用示波器测试OUT0 输出，验证程序功能。
实验程序:
A8254 EQU 06C0H
B8254 EQU 06C2H
2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内。
深圳大学实验报告
课程名称：微型计算机技术
实验项目名称：8254定时/计数器应用实验学院：信息工程学院
专业：电子信息工程
指导教师：**
报告人：学号：班级：
实验时间：2013.06.06
实验报告提交时间：2013.06.17
教务处制
实验目的与要求：
1. 掌握8254 的工作方式及应用编程。
2. 掌握8254 典型应用电路的接法。
实验步骤
1.计数应用实验
编写程序，将8254 的计数器0 设置为方式3，计数值为十进制数4，用单次脉冲KK1＋
作为CLK0 时钟，OUT0 连接MIR7，每当KK1＋按动5 次后产生中断请求，在屏幕上显示
字符“M”。
实验步骤：
（1）实验接线如图4.29 所示。
（2）编写实验程序，经编译、链接无误后装入系统。
（3）运行程序，按动KK1＋产生单次脉冲，观察实验现象。
(4 ) 改变计数值，验证8254 的计数功能。
实验流程图:
2. 定时应用实验
编写程序，将8254 的计数器0 设置为方式3，用信号源1MHz 作为CLK0 时钟，OUT0为波形输出1ms 方波。
实验步骤：
（1）接线图如图 4.30 所示。
（2）根据实验内容，编写实验程序，经编译、链接无误后装入系统。
（3）运行实验程序，用示波器测试OUT0 输出，验证程序功能。
实验程序:
A8254 EQU 06C0H
B8254 EQU 06C2H
2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内。
