下载文档原格式

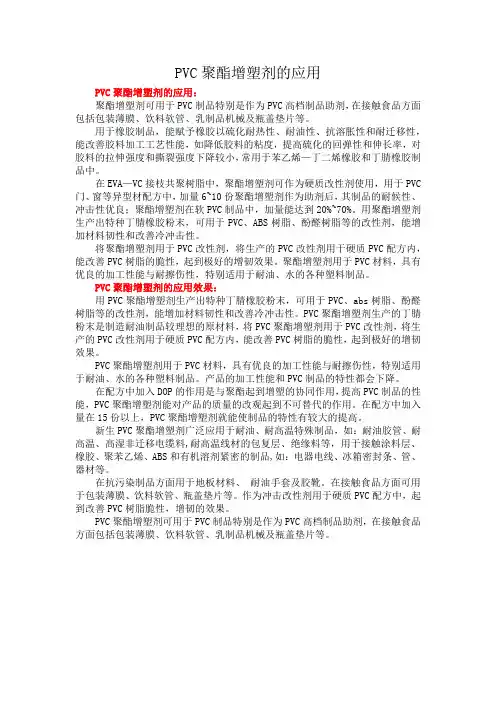

PVC聚酯增塑剂的应用PVC聚酯增塑剂的应用：聚酯增塑剂可用于PVC制品特别是作为PVC高档制品助剂，在接触食品方面包括包装薄膜、饮料软管、乳制品机械及瓶盖垫片等。
用于橡胶制品，能赋予橡胶以硫化耐热性、耐油性、抗溶胀性和耐迁移性，能改善胶料加工工艺性能，如降低胶料的粘度，提高硫化的回弹性和伸长率，对胶料的拉伸强度和撕裂强度下降较小，常用于苯乙烯—丁二烯橡胶和丁腈橡胶制品中。
在EVA—VC接枝共聚树脂中，聚酯增塑剂可作为硬质改性剂使用，用于PVC 门、窗等异型材配方中，加量6~10份聚酯增塑剂作为助剂后，其制品的耐候性、冲击性优良；聚酯增塑剂在软PVC制品中，加量能达到20%~70%。
用聚酯增塑剂生产出特种丁腈橡胶粉末，可用于PVC、ABS树脂、酚醛树脂等的改性剂，能增加材料韧性和改善冷冲击性。
将聚酯增塑剂用于PVC改性剂，将生产的PVC改性剂用于硬质PVC配方内，能改善PVC树脂的脆性，起到极好的增韧效果。
聚酯增塑剂用于PVC材料，具有优良的加工性能与耐擦伤性，特别适用于耐油、水的各种塑料制品。
PVC聚酯增塑剂的应用效果：用PVC聚酯增塑剂生产出特种丁腈橡胶粉末，可用于PVC、abs树脂、酚醛树脂等的改性剂，能增加材料韧性和改善冷冲击性。
PVC聚酯增塑剂生产的丁腈粉末是制造耐油制品较理想的原材料，将PVC聚酯增塑剂用于PVC改性剂，将生产的PVC改性剂用于硬质PVC配方内，能改善PVC树脂的脆性，起到极好的增韧效果。
PVC聚酯增塑剂用于PVC材料，具有优良的加工性能与耐擦伤性，特别适用于耐油、水的各种塑料制品。
产品的加工性能和PVC制品的特性都会下降。
在配方中加入DOP的作用是与聚酯起到增塑的协同作用，提高PVC制品的性能，PVC聚酯增塑剂能对产品的质量的改观起到不可替代的作用。
在配方中加入量在15份以上，PVC聚酯增塑剂就能使制品的特性有较大的提高。
新生PVC聚酯增塑剂广泛应用于耐油、耐高温特殊制品，如：耐油胶管、耐高温、高湿非迁移电缆料,耐高温线材的包复层、绝缘料等，用于接触涂料层、橡胶、聚苯乙烯、ABS和有机溶剂紧密的制品,如：电器电线、冰箱密封条、管、器材等。
真石漆的配方及组成真石漆的配方主要是由“纯丙乳酸30% 天然彩石砂 65% 增稠剂 3% 增塑剂1% 其它助剂1% ”配成的。
最主要的是先加入乳液、再加入增稠剂、然后再加入增塑剂等助剂搅拌均匀,最后再慢慢加入天然彩石砂搅拌均匀即可包装。
真石漆涂层主要由三部分组成:抗碱封底漆,真石漆中间层和罩面漆.(1)抗碱封底漆抗碱封底漆对不同类型的基层分为油性和水性.封底漆的作用是在溶剂(或水)挥发后,其中的聚合物及颜填料会渗入基层的孔隙中,从而阻塞了基层表面的毛细孔,这样基层表面就具有了较好的防水性能,可以消除基层因水分迁移而引起的泛碱,发花等,同时也增加了真石漆主层与基层的附着力,避免了剥落和松脱现象.(2)真石漆中间层真石漆中间层是由骨料,粘结剂(基料),各种助剂和溶剂组成. 骨料骨料包括彩色骨料和普通骨料两种. 彩色骨料是天然石材经过粉碎,清洗,筛选等多道工序加工而成,具有很好的耐候性耐酸碱和不褪色性,为非人工烧结彩砂.普通骨料选择白度好,含硅量高的石英砂,由于天然石粉颜色比较暗淡,单独使用时颜色比较呆板,用一定量的白色石英砂与天然彩色石粉配合使用,可调整颜色的深浅,使涂层的色调富有层次感,能取得类似天然石材的质感,同时也降低了生产成本.骨料的颗粒级配对真石漆的施工性及涂层的表现状态影响非常大,如果骨料颗粒太粗,在涂料中易沉淀,喷涂时落地砂也会增多,涂料的用量会大,而且涂层的遮盖力下降,涂层外观粗糙,易积灰尘而被污染;如骨料颗粒太细,则装饰效果欠佳.所以,采用粗细颗粒搭配使用,既不易影响涂层的装饰效果,还可以使涂层致密. ?粘结剂(基料) 粘结剂是影响真石漆性能的关键因素之一,它的好坏直接影响着真石漆膜的硬度,粘结强度,耐水,耐候等多方面的性能.用于真石漆的乳液应该满足下列三方面的要求:A 乳液稳定,所形成的漆膜无色,透明,在紫外线照射下不易发黄和粉化;B涂膜的硬度要高,以提高涂层的耐沾污性;C,漆膜的吸水膨胀率要小,形成耐水耐白化的漆膜,即具有抗吸水泛白的能力.(3)罩面漆使用罩面材料主要是为了增强真石漆涂层的防水性和耐沾污性,耐紫外线照射等性能,也便于日后的清洗.罩面漆包括油性双组分聚氨酯透明罩面漆,油性双组分氟碳透明罩面漆,水性单组分硅丙罩面漆等. 真石漆中间层涂料配方例: 纯丙乳液(黏结力强,MFT高一些的乳液) 30% 天然彩石砂 60% 助剂 10% 现在市场上大多还是不采用纯丙来做,成本太高,多数用苯丙做,个别高档的客户才会用到纯丙来做,而且此配方的纯丙添加量很大。
光固化涂料中的增塑剂选择及应用随着塑料行业的不断发展，为了满足市场需求，人们在塑料生产中加入了一些特殊的添加剂，比如增塑剂。
增塑剂在塑料中的作用是增强塑料的柔软性、延展性和透明性等，使其更适合各种应用场合。
随着光固化涂料的广泛应用，增塑剂也成为了光固化涂料中不可缺少的一种添加物。
本文将从增塑剂的基本原理，选择标准以及应用实例等方面深入探讨光固化涂料中的增塑剂。
一、增塑剂的原理增塑剂是一种使聚合物变得柔软、富有延展性和透明度的添加剂。
其实，聚合物在自然状态下是脆硬的。
增塑剂能够使聚合物分子链之间的相互作用减弱，使得聚合物分子链间的间隔扩大，因此，聚合物变得更加柔软。
在增塑剂的作用下，聚合物的拉伸强度降低，但是，断裂伸长率会有所提高，从而使得聚合物更加可塑、易于延展和形变。
同时，增塑剂与聚合物之间的相容性也很重要。
如果增塑剂与聚合物之间的相容性不好，会出现分相现象，使得增塑效果大打折扣。
二、增塑剂的选择标准1.增塑剂的稳定性在使用中，增塑剂需要承受较长时间的紫外线照射。
因此，增塑剂在聚合物体系中的稳定性至关重要。
在选择增塑剂时，要注重其耐光、耐热、耐化学腐蚀等特性。
2.增塑效果增塑剂作为聚合物的添加剂，其增塑效果是评价其质量的关键指标之一。
在选择增塑剂时，应该结合增塑剂分子结构、增塑剂与基础材料的相容性、增塑剂的溶解度等要素，综合评估其增塑效果。
3.毒性增塑剂是一种化学添加剂，其毒性问题也很重要。
在选择增塑剂时，应该尽量避免选择有毒物质，以确保涂料的生产和使用都是安全和健康的。
三、增塑剂的应用实例在光固化涂料中，增塑剂可以改变涂料的硬度、柔软度、抗冲击性等性能，从而使光固化涂料更符合应用需求。
1.苯乙烯增塑剂苯乙烯增塑剂广泛应用于光固化涂料领域。
该增塑剂具有良好的低温柔软性和耐寒性，使得光固化涂料具有良好的弹性，同时不影响涂层的硬度。
此外，苯乙烯增塑剂还可以提高光固化涂料的透明度和光泽度。
2.环氧增塑剂环氧增塑剂是一种常用的增塑剂。

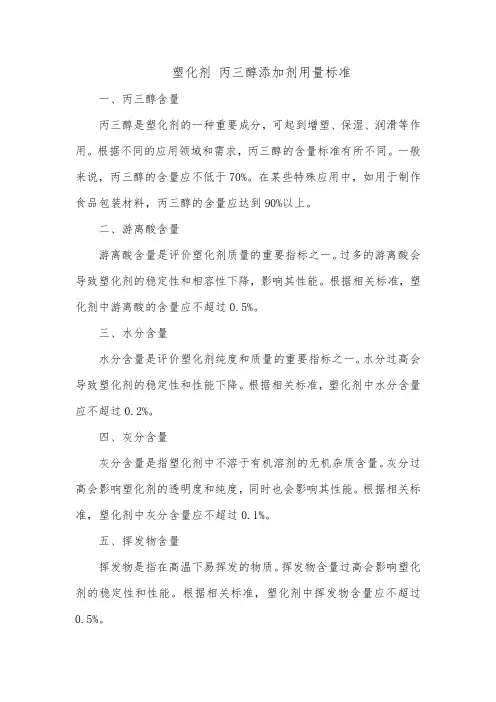

塑化剂丙三醇添加剂用量标准一、丙三醇含量丙三醇是塑化剂的一种重要成分，可起到增塑、保湿、润滑等作用。
根据不同的应用领域和需求，丙三醇的含量标准有所不同。
一般来说，丙三醇的含量应不低于70%。
在某些特殊应用中，如用于制作食品包装材料，丙三醇的含量应达到90%以上。
二、游离酸含量游离酸含量是评价塑化剂质量的重要指标之一。
过多的游离酸会导致塑化剂的稳定性和相容性下降，影响其性能。
根据相关标准，塑化剂中游离酸的含量应不超过0.5%。
三、水分含量水分含量是评价塑化剂纯度和质量的重要指标之一。
水分过高会导致塑化剂的稳定性和性能下降。
根据相关标准，塑化剂中水分含量应不超过0.2%。
四、灰分含量灰分含量是指塑化剂中不溶于有机溶剂的无机杂质含量。
灰分过高会影响塑化剂的透明度和纯度，同时也会影响其性能。
根据相关标准，塑化剂中灰分含量应不超过0.1%。
五、挥发物含量挥发物是指在高温下易挥发的物质。
挥发物含量过高会影响塑化剂的稳定性和性能。
根据相关标准，塑化剂中挥发物含量应不超过0.5%。
六、重金属含量重金属如铅、汞等会对人体健康造成危害。
因此，塑化剂中的重金属含量必须严格控制。
根据相关标准，塑化剂中重金属含量应不超过10ppm。
七、微生物含量微生物含量是评价塑化剂卫生状况的重要指标之一。
微生物过高会导致塑化剂变质、腐败，不仅影响其性能，还会对使用者的健康造成危害。
因此，应采用适当的防腐措施以降低微生物含量。
根据相关标准，塑化剂中微生物含量应不超过1000CFU/g。

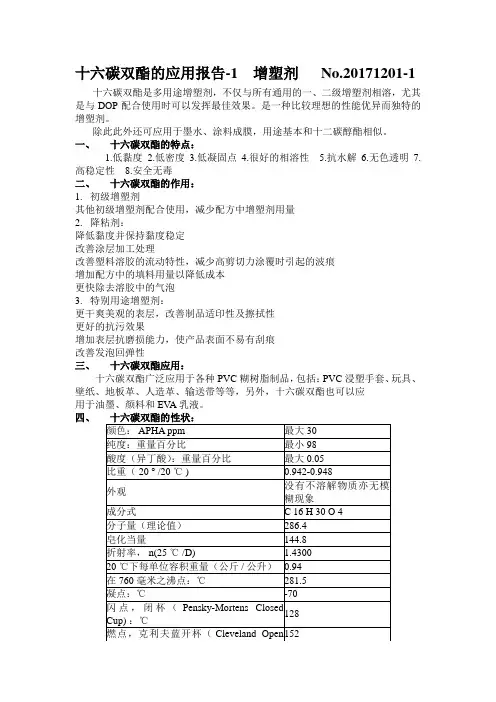

十六碳双酯的应用报告-1 增塑剂No.20171201-1十六碳双酯是多用途增塑剂，不仅与所有通用的一、二级增塑剂相溶，尤其是与DOP配合使用时可以发挥最佳效果。
是一种比较理想的性能优异而独特的增塑剂。
除此此外还可应用于墨水、涂料成膜，用途基本和十二碳醇酯相似。
一、十六碳双酯的特点：1.低黏度2.低密度3.低凝固点4.很好的相溶性5.抗水解6.无色透明7.高稳定性8.安全无毒二、十六碳双酯的作用：1.初级增塑剂其他初级增塑剂配合使用，减少配方中增塑剂用量2.降粘剂：降低黏度并保持黏度稳定改善涂层加工处理改善塑料溶胶的流动特性，减少高剪切力涂覆时引起的波痕增加配方中的填料用量以降低成本更快除去溶胶中的气泡3.特别用途增塑剂：更干爽美观的表层，改善制品适印性及擦拭性更好的抗污效果增加表层抗磨损能力，使产品表面不易有刮痕改善发泡回弹性三、十六碳双酯应用：十六碳双酯广泛应用于各种PVC糊树脂制品，包括：PVC浸塑手套、玩具、壁纸、地板革、人造革、输送带等等，另外，十六碳双酯也可以应用于油墨、颜料和EV A乳液。
四、五、优点与同量的DOP 增塑剂相比，十六碳双酯可以使 PVC 板材达到更高的刚度，这是一项明显的经济效应。
对用于压延和注射成形加工的聚氯乙烯制品而言，十六碳双酯也是一种杰出的添加剂。
在纤维素材料和纺织品之加工处理中，十六碳双酯也是广泛用于PVC乳胶配方的一种优越添加剂。
对于表面涂层和油墨成膜剂方面的应用， Eastman 十六碳双酯亦是一种色泽低而又经济的添加剂。
塑料工业界经已认可十六碳双酯的多种特性有助于塑料溶胶的配制。
例如，其低粘度和低凝点能改善加工处理。
含十六碳双酯增塑剂和 DOP[ 双（ 2- 乙基已基）邻苯二甲酸酯 ] 的乙烯制板，与仅含 DOP 的类似制板相比，其表面不易粘上污迹。
此外十六碳双酯增塑剂的低密度，对于按重量买入原料，却按体积销售制品的塑料制造商来说，其经济效应是显著的。
涂料助剂——增塑剂替代dop（邻苯二甲酸二辛酯）、dbp（邻苯二甲酸二丁酯）——合成植物酯增塑剂的作用是增加涂膜的柔软性。
对于某些本身是脆性的涂料基料来说，要获得具有较好的柔软性和其它机械性能的涂膜，增塑剂是必不可少的。
增塑剂通常是低分子量的挥发度很小的有机化合物，但某些聚合物树脂也可用作增塑剂(也称增塑树脂)，如醇酸树脂常用作氯化橡胶和硝酸纤维素涂料的增塑树脂。
无论是增塑剂还是增塑树脂都必须与被增塑的树脂有较好的混容性。
增塑剂应当毒性低微，在增加涂膜柔韧性的同时应当尽可能小地降低涂膜的硬度，也不应当使涂膜发生变色，尤其是涂膜在户外使用时要不易变色。
增塑剂的类型和用量根据涂料中基料树脂的不同以及涂料使用要求的不同而不同。
增塑剂的增塑作用是通过降低基料树脂的玻璃化温度(Tg)而实现的。
玻璃化温度(Tg)是树脂由硬脆的固体状态(玻璃态)转变为橡胶状的高弹体状态(高弹态)的转变温度。
增塑剂通常可分为两类。
一类是主增塑剂(溶剂型增塑剂)，另一类是助增塑剂(非溶剂型增塑剂)。
主增塑剂犹如基料树脂的溶剂，它们的某些基团能与树脂中的某些基团产生相互作用，因而主增塑剂和树脂能互相混容。
由于增塑剂的分子较小，它就能进入树脂聚合物的分子结构中而减少了树脂的刚性，但增塑剂的加入也会使涂膜的机械性能受到一些损失。
助增塑剂对基料树脂没有溶解作用，它们只有在加入量不太多的情况下才能与基料树脂混溶。
助增塑剂对基料树脂只有物理作用(润滑作用)，因而对涂膜机械强度的影响没有象主增塑剂那样大。
但助增塑剂易从涂膜中迁移或渗透掉而使涂膜的柔韧性变差。
涂料中增塑剂的加入对涂膜的许多性能如张力强度、强韧性、延伸性、渗透性和附着力都有一定的影响。
根据基料聚合物以及增塑剂类型的不同，对这些性能的影响也各不相同。
一般说来，增塑剂的加入会增加涂膜的延伸性而降低它的张力强度。
在一定的增塑剂加入量之内，涂膜的渗透性将基本上保持不变，但增塑剂加入量继续增加时，涂膜的渗透性将急剧地增加。
增塑剂性能介绍1 ．邻苯二甲酸二辛酯性能及用途无色或淡黄色油状透明液体。
色度（APHA ）＜30 。
酸度（以邻苯二甲酸计）＜0.01%. 酯含量99% ～100% 。
相对密度0.980 ～0.986g /cm3( 25 ℃) ，粘度80mPa.s （20 ℃）,58mPa.s( 25 ℃ ) 。
凝固点-53 ℃，沸点386 ℃（0.1MPa) 。
闪点（开杯法）216 ～218 ℃, 折射率 1.4830 ～ 1.4859 （20 ℃）。
在水中溶解度＜0.01%( 25 ℃ ) ，水在本品中的溶解度0.2%( 25 ℃ ) 。
溶于大多数有机溶剂和烃类，微溶于乙二醇、甘油和某些胺类，与大多数工业用树脂如聚氯乙烯、氯乙烯- 醋酸乙烯共聚物、聚苯乙烯、聚甲基丙烯酸甲酯、硝酸纤纬素、乙基纤维素、醋酸丁酯纤维素等树脂和橡胶有良好的相容性，与醋酸纤维素、聚乙烯醇缩丁醛、聚醋酸乙烯脂部分相溶。
本品是塑料加工中使用最广泛的增塑剂之一。
增塑效率高，挥发性小，耐紫外光，耐水抽出，迁移性小，而且耐寒性、柔软性和电性能等也良好，是一类比较理想的增塑剂。
本品广泛用于聚氯乙烯、氯乙烯共聚物、纤维素树脂的加工、制造薄膜、人造革、电线和电缆包皮、片材、板材、模塑品、增塑糊等。
用于硝酸纤维素漆，可提高漆膜的弹性和抗张强度。
本品也可作为合成橡胶如丁腈橡胶的软花剂，能够改善制品的回弹性，降低压缩永久变形，而且对胶料的硫化无影响。
安全注意事项本品毒性低，大白鼠和家兔经口LD50> 30g /kg体重。
美国食品药物管理局准许本品用于食品包装用玻璃纸、涂料、粘合剂、橡胶制品。
2 ．邻苯二甲酸二丁酯成分邻苯二甲酸二丁酯性能及用途本品为无色油状液体。
微具芳香气味。
凝固点-35～-140℃，沸点340℃（0.1MPa），着火点202℃，蒸气压 1.3Pa(20℃，酯含量>99.5%, 密度(20),g/cm3 1.044-1.048, 酸度(以苯二甲酸计)<0.010%, 加热减量<0.3% 。
PVC配方设计中增塑剂的选择要点增塑剂的加入，可以降低PVC分子链间的作用力，使PVC塑料的玻璃化温度、流动温度与所含微晶的熔点均降低，增塑剂可提高树脂的可塑性，使制品柔软、耐低温性能好。
增塑剂在10份以下时对机械强度的影响不明显，当加5份左右的增塑剂时，机械强度反而最高，是所谓反增塑现象。
一般认为，反增塑现象是加入少量增塑剂后，大分子链活动能力增大，使分子有序化产生微晶的效应。
加少量的增塑剂的硬制品，其冲击强度反而比没有加时小，但加大到一定剂量后，其冲击强度就随用量的增大而增大，满足普适规律了。
此外，增加增塑剂，制品的耐热性和耐腐蚀性均有下降，每增加一份增塑剂，马丁耐热下降2~3。
因此，一般硬制品不加增塑剂或少加增塑剂。
有时为了提高加工流动性才加入几份增塑剂。
而软制品则需要加入大量的增塑剂，增塑剂量越大，制品就越柔软。
增塑剂的选用原则1.按制品的软硬程度选用PVC制品的软硬程度不同，增塑剂的需求量也不同。
硬制品——增塑剂加入量为0~5份；半硬制品——增塑剂加入量为6~25份；软制品——增塑剂加入量为26~60份；糊制品——增塑剂加入量为60~100份。
增塑剂总量，应根据对制品的柔软程度要求及用途、工艺及使用环境不同而不同。
一般压延工艺生产PVC薄膜，增塑剂总用量在50份左右。
吹塑薄膜略低些，一般在45~50份。
注：以上加入量只是一个大概范围，实际加入量有时是超出上述范围的。
2.按PVC制品的性能要求选取（1）耐寒PVC制品一般选用脂肪族二元酸酯类与主增塑剂一起加入，其中DOS耐寒效果最好，常用于农膜中，它与PVC相容性不好，一般以不超过8份为宜。
（2）无毒PVC制品一般不选磷酸酯类（DPOP除外）及氯化石蜡，近年来发现DOP及DOA有致癌嫌疑，可用DHP、DNP及DIDP代替；对无毒要求十分严格时，一般需选环氧类和柠檬酸酯类增塑剂。
（3）PVC农用制品一般不选DBP及DIBP，它们会对农作物产生毒害作用。
增塑剂的要求(l)与高聚物有良好的相容性是指增塑剂与高聚物在一定条件下相互掺混的性能。
在适当温度下，郜苯二甲酸二辛酯与聚氯乙烯混合后，可软化熔融成均匀的体系。
(2)塑化效率高是指使树脂达到某一柔软程度的用量。
在保证树脂韧度的前提下，增塑剂加入量越少，其塑化效率越高。
(3)低温柔韧性好增塑剂分子中具有环状结构时，低温柔韧性差；以直链亚甲基为主体的脂肪族类低温柔韧性好，而且烷基链越长，其耐低温性能越好。
(4)耐老化性好耐老化性是指对光、热、氧、辐射等的耐受力。
具有直链烷基的增塑剂，一般较稳定，烷基支链多的耐热性差。
环氧类化合物具有良好的耐候性，可防止制品加工时着色，具有稳定剂的作用。
(5)耐水、油和有机溶剂的抽出是指增塑剂的耐损失能力，增塑剂易向相容性好的物质迁移。
如增塑剂向被包装的食品中迁移而使食品带有增塑剂的气味，大多数增塑剂耐水性强，耐油性差。
增塑剂的相对分子质量越小，越易挥发，因此要求增塑剂相对分子质量大于350。
(6)电绝缘性能好通常极性较低的增塑剂电绝缘性能差；分子内支链多的电绝缘性能较好；增塑剂的纯度低，其电绝缘性差。
(7)耐燃性好聚合物材料广泛用于工农业生产与日常生活中，要求其制品具有难燃性能。
氯化脂肪酸酯和磷酸酯类增塑剂耐燃性较好。
(8)无色、无味、无毒或低毒塑料和橡胶制品，尤其是食品、药品的贮存和包装，要求无毒或低毒。
此外，增塑剂的添加量要严格控制。
(9)耐霉菌性强电缆、农用薄膜、土建器材等塑料制品易受微生物侵害而老化。
其中的增塑剂易受微生物的侵害，而长链的脂肪酸酯类最易受侵害，郜苯二甲酸酯类和磷酸酯共增塑剂抗微生物侵害性较强。
(10)低挥发性是指增塑剂的耐久性。
通常，在聚合物加热成型和使用时，增塑剂会逐渐挥发而散失，从而使制品性能恶化。
因此，增塑剂挥发性越低越好，尤其是电线等制品用增塑剂。
(11)价格低、来源广完全满足上述要求，是困难的。
根据实际需要，选择适当品种单独或混合使用。
![增塑剂含增塑方法及作用机理[专业材料]](https://img.taocdn.com/s1/m/2243049a6bd97f192279e9c9.png)
增塑剂HC-180在环氧地坪漆体系中起到的作用增塑剂是环氧地坪漆中一种很重要的助剂，其直接影响到环氧地坪漆面层涂膜的耐冲击性及柔润型，下面就为您介绍下环氧地坪漆中增塑剂的性能及应用：
增塑剂是用与高聚物相容性好的化合物(称为增塑剂的高沸点物质)。
通过物理作用使高聚物玻璃化温度降低，达到改善加工性、赋予环氧地坪漆面层漆膜柔韧性的目的。
环氧树脂地坪漆改性最简单的手段就是添加增塑剂。
环氧树脂中加入增塑剂后能提高环氧地坪漆的流动性，降低流动温度，有利于加工成型。
使地坪漆面层漆膜冲击强度、柔韧性、极限伸长率和耐低温等性能有所增加，而拉伸强度、弯曲强度、玻璃化温度、弹性模量和介电性能则有较大的降低。
其有关性能的增长和降低程度，视增塑剂用量和种类而定。
增塑剂概念的形成始于PVC工业，环氧树脂用的增塑剂也是沿用PVC的品种，但绝大多数只使用液体增塑剂。
在寻找适用于环氧树脂的增塑剂方面虽已进行过大量研究工作，但很少获得成功。
一方面长碳链的苯二甲酸酷(如邻苯二甲酸二辛醋)和磷酸三甲酚醋等都不能与环氧树脂相混溶;另一方面在固化过程中增塑剂有从体系中析离的倾向，即使不析离出来其增塑效果也有限。
增塑剂在环氧树脂地坪漆中的用量以5phr为宜，一般用量超过15phr，耐热性和机械强度会大幅度下降，只有这样，才能够使环氧地坪漆面层具有一定的耐冲击等性能。
一五九五零一五九六六三。
万方数据·试验研究·于温度升高所提供的能量不仅使分子振动，也使高分子链段开始运动。
链段构象的变化使自由体积膨胀，体积膨胀系数明显增大。
ｗ．Ｌ．Ｆ从很多聚合物的实验中得出［“，Ｔｇ时的自由体积分数为一常数，即：‘＝Ｖｃｇ）／Ｖ（ｇ）＝ｏ．０２５（２）低分子量增塑剂的自由体积比高聚物的白由体积大，如果增塑体系的自由体积有加和性，则增塑高聚物的自由体积比纯高聚物的自由体积大。
因此，只有使增塑的高聚物冷却到更低的温度，才能使它的自由体积分数达到玻璃化温度时的０．０２５。
由此说明了加入增塑剂使聚合物体系ｈ下降的原因。
涂层的成膜物必须具有符合要求的强。
很多研究表明【３，４Ｊ，当使用温度处于玻璃化转变区的温度范围时，涂层具有良好的力学性能和其他物理性能。
在室温下使用的涂层，应当使增塑体系的Ｔ异在室温附近。
增塑体系的Ｔ异与增塑剂用量密切相关。
本文的目的在于从聚合物的ｈ直接估算出使涂层具有最佳力学性能的增塑剂用量，也就是说只要知道了一种成膜聚合物的强，根据简单公式就可很快估算出增塑剂的用量。
２实验部分２．１原材料及涂膜制备研究了两种共聚物体系（Ａ）和（Ｂ）。
（Ａ）甲基丙烯酸酯共聚物体系：甲基丙烯酸甲酯和甲基丙烯酸正丁酯的共聚物，ＩＣＩ公司产品，两种单体的摩尔比为１２：１１，玻璃化温度Ｔｇ一５０℃，密度Ｄ＝１．１２７ｇ／ｅｒａ３；邻苯二甲酸正辛酯（ＤＯＰ），北京有机化工厂产品；邻苯二甲酸正丁酯（ＤＢＰ），北京求贤化工试剂厂产品。
将上述甲基丙烯酸醋共聚物、增塑剂用甲苯配成质量分数３０％的溶液，充分溶解后制成清漆。
将清漆按ＧＢ１７２８—７９规定，涂覆在标准马口铁板上，实干后，测定涂层（室温２５℃下）性能。
（Ｂ）氯乙烯一乙烯异丁基醚共聚物体系：氯乙烯一乙烯异丁基醚共聚物，ＢＡＳＦ公司产品，Ｔｇ一４０℃，密度ｐ＝１．２５∥ｃｍ３；氯化石蜡，ｐ＝１．２ｇ／Ⅲ３；邻苯二甲酸正辛酯（ＤＯＰ），北京有机化工厂产品。
将上述共聚物用甲苯和１２０’溶剂油溶解，制成性能。
２．２涂层性能测定附着力按ＧＢ／Ｔ１７２０－－７９（８９）（漆膜附着力测定法）（划圈法）测定，测定温度为２５℃。
耐冲击性按ＧＢ／Ｔ１７３２—９３＜漆膜耐冲击测定法＞测定，测定温度为２５℃。
柔韧性按ＧＢ／Ｔ１７３ｌ—９３‘漆膜柔韧性测定法＞测定，测定温度为２５℃。
玻璃化温度采用差示扫描量热法（ＤＳＣ）测定，仪器型号为ＤＳＣ一２Ｃ，升温速度为ｌＯ℃／ｒａｉｎ。
３结果与讨论３．１增塑剂用量与涂层性能的关系３．１，１甲基丙烯酸酯共聚枷体系增塑剂ＤＯＰ和ＤＢＰ分别加到甲基丙烯酸酯共聚物体系中后，其用量与涂层性能的关系见表１和表２。
在下面的讨论中，增塑剂用量以其体积分数（如）表示：成膜物中堂塑剂的体丞一一成膜物中聚合物体积＋成膜物中增塑剂体积裹１ＢＯＰ用■与聚甲基丙撕酸曹潦层性能的关系裹２ＤＢＰ用■与聚甲基丙爝■膏涂晨性能的关系—丁———————●≯——一一Ｔ１日ｒ一—— 万方数据·试验研究·３．１．２氯乙烯一乙烯异丁基醚体系增塑剂氯化石蜡和ＤＯＰ对氯乙烯一乙烯异丁基醚涂层性能的影响分别见表３和表４。
裹３囊化石螬用■与瓤乙烯一乙烯异丁基醴涂层性能的关系表４ＤＯＰ用■与氯乙爝一乙烯异丁基Ｉ涂层性能的关系从表３和表４可见，当增塑剂的体积分数约１１％时，涂层表面达到实干，且具有较佳的力学性能。
３．２涂层具有晕佳性能的玻璃化温度测定了两种增塑体系中具有良好的耐冲击性、柔韧性和附着力的成膜物的Ｔｇ，结果如表５所示。
裹ｓ涂层具有最佳性能的强表５表明。
涂层具有最佳力学性能的玻璃化温度区间的中间值与使用温度（本文中测定温度为２５屯）相一致。
玻璃化转变区的涂层具有良好的柔韧性、耐冲击性和附着力是不难理解的。
这是因为聚合物处于Ｒ转变区时，链段开始运动，聚合物从玻璃态转变为粘弹态，使其形成的涂层具有良好的柔韧性。
耐冲击性是在高速冲击下的断裂性。
如果聚合物受到冲击时，易于将机械能转变为热能，也就是有较大的内耗。
则聚合物涂层将有良好的耐冲击性。
只有分子链柔顺的聚合物处于高弹态时，才有较好的耐冲击性。
影响涂层附着力的因素很多，其中成膜聚合物与基材分子间的相互扩散是重要因素之一。
处于粘弹态的聚合物有可能与基材间相互扩散，形成较好的分子间的结合，使涂层附着力提高。
３．３增塑剂最佳用量公式及实验验证根据自由体积理论，增塑体系的总自由体积分数为：ｆ＝０．０２５＋艮（Ｔ～‰）～＋艮（Ｔ—Ｔ釉）扎（３）下标Ｐ和ｄ分别代表共聚物和增塑剂，夺ｎ２（Ｉ一如）是成膜高聚物的体积分数，艮和艮分别是共聚物和增塑剂的膨胀系数。
当成膜物的使用温度与Ｔｇ一致时（也就是涂层具有最佳性能时），如前所述，ｆ＝０．０２５，则式（３）变为：艮（Ｔ一瞻）屯＋ｐｄ（Ｔ—Ｔ助）屯＝０（４）假设增塑剂与聚合物有相近的体膨胀系数，则：Ｂ口≈８ｄ（５）（４）式则为：（Ｔ一１ｋ）（１一如）一（嘞一Ｔ）屯（６）（６）式经简单数学变换，得出：札一糕（７）若已知隐和啮，则可由（７）式计算出增塑剂的最佳用量。
一般增塑剂的强测定比较困难，可以认为增塑剂的Ｔｇ在１７３Ｋ（一１００％）左右㈣，则得：扎一址ｔ昂＋１００（８）（８）式中，ｔ是摄氏温度。
本文中的使用温度为２５％，则由（８）式计算出不同Ｔｇ的成膜聚合物所需加入的增塑剂最佳用量。
对不同晦的成膜聚合物，为使其晦下降到■■工生硼丰摹４囊·５· 万方数据 万方数据 万方数据增塑剂用量与涂层性能的美系作者：李秀艳， 郭洪猷， 王平， LI Xiuyan， GUO Hongyou， WANG Ping作者单位：北京化工大学材料科学与工程学院,刊名：涂料工业英文刊名：PAINT & COATINGS INDUSTRY年，卷(期)：2001，31(4)引用次数：0次1.李秀艳.魏昕.王平.郭洪猷聚丙烯酸树脂涂层的外增塑研究[期刊论文]-涂料工业 1999(2)2.马德柱.何平笙.徐种德高聚物的结构与性能 19953.洪啸吟.冯汉保涂料化学(第一版) 19974.Hutchinaon J M Interoretation of Glass Transition Phenomena in the Light of the Strength -Fragility Concept 19985.Wicks Z W Jr Free Volume and the Coatings Formulator 1986(743)1.期刊论文贺克永如何降低涂料中增塑剂用量的试验研究-现代涂料与涂装2004(6)介绍了增塑剂的迁移性对涂层性能的影响,讨论了如何降低增塑剂的用量.2.期刊论文贾丽.夏敏.尹建武.赵红帅高效液相色谱法测定硝基涂料中的增塑剂邻苯二甲酸酯类-分析试验室2004,23(12)建立了用高效液相色谱法测定硝基涂料中的邻苯二甲酸酯类化合物的方法.样品待挥发性有机物挥发后,用乙醇提取其中的邻苯二甲酸酯类,直接用HPLC分析,外标法定量.该方法的精密度为2.05%～4.93%,回收率为79.5%～106.0%,检出限为DMP 0.14 ng, DEP 0.22 ng, DBP0.61 ng.3.期刊论文美国伊士曼公司的中国投资战略-上海涂料2001,39(6)伊士曼化工公司是国际领先的化学品公司,1979年进入中国市场,相继于1992年、1994年和1996年在上海、北京和广州建立办事处.1998年投资3000万美元组建南京扬子伊士曼化工有限公司,生产Eastotac石油树脂.目前,将在山东淄博市与中石化齐鲁石化公司新建世界规模的羟基衍生物--Texanol酯醇TBIB增塑剂项目,并雄心勃勃地进军中国涂料行业.4.期刊论文周晓敏.史轶芳.Zhou Xiaomin.Shi Yifang用于JS涂料的内增塑低Tg型VAE乳液的性能研究-中国建筑防水2008(11)内增塑低Tg型VAE乳液具有良好的柔韧性、耐酸碱性、耐候性、成膜性、相容性、粘结性及环保性.VAE乳液的T<,g>越低,其柔韧性越好,JS防水涂料配方中所需的增塑剂含量越低,涂膜的延伸率越高.5.期刊论文张小冬.荆进国.房红斌.Zhang Xiaodong.Jing Jinguo.Fang Hongbin废聚苯乙烯作为涂料基料的研制-河南化工2001(1)采用废聚苯乙烯泡沫塑料作原料,经化学接枝改性、增塑,可以制备清漆.介绍了聚苯乙烯清漆的研制工艺及实用配方,讨论了其接枝改性原理及增塑剂对漆膜性能的影响.6.期刊论文电子水表/二芳基丙烷增塑剂/苯二甲胺/新型高温陶瓷涂料/工业锅炉微机集散控制系统/N-乙基间甲苯胺技术-企业技术开发2001(10)7.会议论文周留福.杨和永.宗景仁氯化橡胶涂料研制报告19868.会议论文郭晓军.张静.张喃.李小朋氯醚树脂重防腐涂料的研制2007本研究以氯醚树脂为基料,分别对颜填料与树脂的比例、增塑剂的选择与加入量、消泡剂的选择与加入量、防沉淀剂的加入量等进行了研究讨论,研制出具有良好的附着力、柔韧性、优异的耐盐雾和耐光老化等特性的室外重防腐涂料。
9.期刊论文魏庆莉.刘念.丁彩凤.孙道兴.张书圣用废聚苯乙烯泡沫塑料改性制备水性防水涂料-中国涂料2005,20(5)以废PS泡沫塑料为主的改性树脂涂料,具有耐水、硬度好、附着力强等优良的综合性能.通过对涂料的组成和性能进行试验分析,提高了PS回收的利用价值.本文链接：/Periodical_tlgy200104002.aspx下载时间：2009年9月13日。
