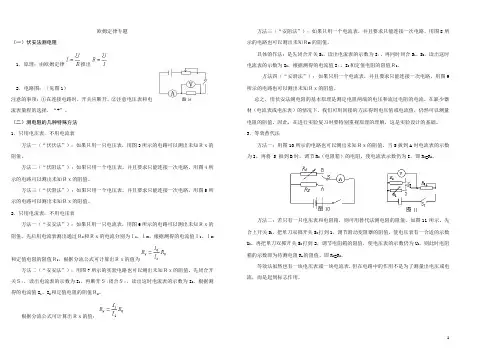

欧姆定律专题(一)伏安法测电阻1.原理:由欧姆定律推出2.电路图:(见图1)注意的事项:①在连接电路时,开关应断开。
②注意电压表和电流表量程的选择,“+”、(二)测电阻的几种特殊方法1.只用电压表,不用电流表方法一(“伏伏法”):如果只用一只电压表,用图3所示的电路可以测出未知Rx的阻值。
方法二(“伏阻法”):如果只用一个电压表,并且要求只能连接一次电路,用图4所示的电路可以测出未知Rx的阻值。
方法三(“伏滑法”):如果只用一个电压表,并且要求只能连接一次电路,用图5所示的电路可以测出未知Rx的阻值。
2.只用电流表,不用电压表方法一(“安安法”):如果只用一只电流表,用图6所示的电路可以测出未知Rx的阻值。
先后用电流表测出通过R0和Rx的电流分别为I0、Ix,根据测得的电流值I0、Ix和定值电阻的阻值R0,根据分流公式可计算出Rx的值为方法二(“安安法”):用图7所示的实验电路也可以测出未知Rx的阻值。
先闭合开关S1,读出电流表的示数为I1,再断开S1闭合S2,读出这时电流表的示数为I2。
根据测得的电流值I1、I2和定值电阻的阻值R0。
根据分流公式可计算出Rx的值:方法三(“安阻法”):如果只用一个电流表,并且要求只能连接一次电路,用图8所示的电路也可以测出未知Rx的阻值。
具体的作法:是先闭合开关S1,读出电流表的示数为I1,再同时闭合S1、S2,读出这时电流表的示数为I2。
根据测得的电流值I1、I2和定值电阻的阻值R0。
方法四(“安滑法”):如果只用一个电流表,并且要求只能连接一次电路,用图9所示的电路也可以测出未知Rx的阻值。
总之,用伏安法测电阻的基本原理是测定电阻两端的电压和流过电阻的电流。
在缺少器材(电流表或电压表)的情况下,我们可用间接的方法得到电压值或电流值,仍然可以测量电阻的阻值。
因此,在进行实验复习时要特别重视原理的理解,这是实验设计的基础。
3.等效替代法方法一:用图10所示的电路也可以测出未知Rx的阻值。
初三物理欧姆定律教案优秀6篇(经典版)编制人:__________________审核人:__________________审批人:__________________编制单位:__________________编制时间:____年____月____日序言下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!并且,本店铺为大家提供各种类型的经典范文,如工作资料、求职资料、报告大全、方案大全、合同协议、条据文书、教学资料、教案设计、作文大全、其他范文等等,想了解不同范文格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of classic model essays, such as work materials, job search materials, report encyclopedia, scheme encyclopedia, contract agreements, documents, teaching materials, teaching plan design, composition encyclopedia, other model essays, etc. if you want to understand different model essay formats and writing methods, please pay attention!初三物理欧姆定律教案优秀6篇作为一位无私奉献的人民教师,借助教案可以让教学工作更科学化。

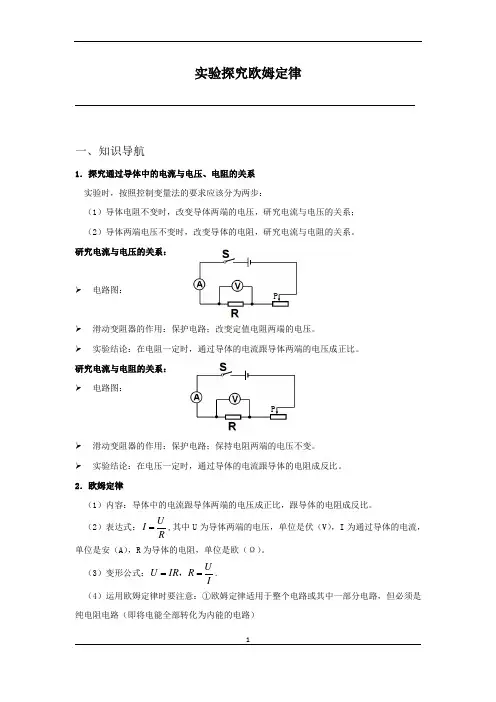

实验探究欧姆定律一、知识导航1.探究通过导体中的电流与电压、电阻的关系实验时,按照控制变量法的要求应该分为两步:(1)导体电阻不变时,改变导体两端的电压,研究电流与电压的关系;(2)导体两端电压不变时,改变导体的电阻,研究电流与电阻的关系。
研究电流与电压的关系:➢ 电路图:➢ 滑动变阻器的作用:保护电路;改变定值电阻两端的电压。
➢ 实验结论:在电阻一定时,通过导体的电流跟导体两端的电压成正比。
研究电流与电阻的关系:➢ 电路图:➢ 滑动变阻器的作用:保护电路;保持电阻两端的电压不变。
➢ 实验结论:在电压一定时,通过导体的电流跟导体的电阻成反比。
2.欧姆定律(1)内容:导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比。
(2)表达式:RU I =,其中U 为导体两端的电压,单位是伏(V ),I 为通过导体的电流,单位是安(A ),R 为导体的电阻,单位是欧(Ω)。
(3)变形公式:I U R IR U ==,. (4)运用欧姆定律时要注意:①欧姆定律适用于整个电路或其中一部分电路,但必须是纯电阻电路(即将电能全部转化为内能的电路)P P②应用欧姆定律时,应该注意同体性原则和同时性原则。
即公式中的各个物理量,是对应于同一段导体,同一个状态而言的。
这里所说的同一段导体,可以是一个导体,也可以是整个串并联电路,不同时刻、不同导体或不同段电路三者不能混用,应加角码区别。
如R 1,I 1,U 1.③IU R =表示某段导体的电阻在数值上等于这段导体两端电压与通过它的电流的比值,没有任何物理意义,这个比值R 是导体本身的性质,即R 与外加电压U 和通过电流I 等因素无关。
二、典例剖析考点1 欧姆定律概念例题1由欧姆定律公式RU I =变形得I U R =,对此,下列说法中正确的是( ) A .加在导体两端的电压越大,则导体的电阻越大B .通过导体的电流越大,则导体的电阻越小C .当导体两端的电压为零时,导体的电阻也为零D .导体的电阻跟导体两端的电压和通过导体的电流无关举一反三:关于电流、电压和电阻,下列说法中正确的是( )A .只要将导体连入电路,电路中就有电流B .导体中通过的电流越大,它的电阻就越大C .有电流通过的小灯泡,其两端不一定有电压D .导体两端电压越大,通过该导体的电流就越大考点2 欧姆定律简单计算例题2某导体两端的电压为4V 时,流过它的电流为0.5A 。

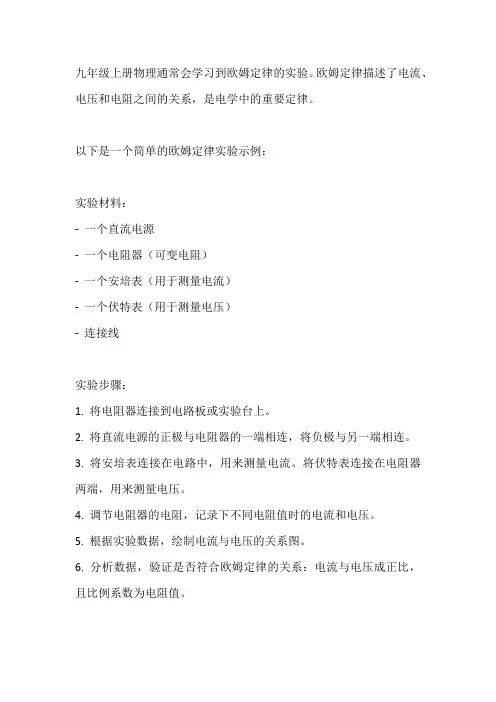

九年级上册物理通常会学习到欧姆定律的实验。
欧姆定律描述了电流、电压和电阻之间的关系,是电学中的重要定律。
以下是一个简单的欧姆定律实验示例:
实验材料:
-一个直流电源
-一个电阻器(可变电阻)
-一个安培表(用于测量电流)
-一个伏特表(用于测量电压)
-连接线
实验步骤:
1. 将电阻器连接到电路板或实验台上。
2. 将直流电源的正极与电阻器的一端相连,将负极与另一端相连。
3. 将安培表连接在电路中,用来测量电流。
将伏特表连接在电阻器两端,用来测量电压。
4. 调节电阻器的电阻,记录下不同电阻值时的电流和电压。
5. 根据实验数据,绘制电流与电压的关系图。
6. 分析数据,验证是否符合欧姆定律的关系:电流与电压成正比,且比例系数为电阻值。
在实验过程中,需要注意安全操作,确保正确接线,避免短路和电路过载。
还可以通过改变电阻器的不同取值,观察电流和电压的变化情况,进一步验证欧姆定律。
这只是一个简单的欧姆定律实验示例,实际的实验设计可能会有所不同。
学校和教师会提供详细的实验指导,包括实验目的、原理、步骤和报告要求。
建议您参考学校或教师提供的实验指导,以确保正确进行实验并获得准确的实验结果。

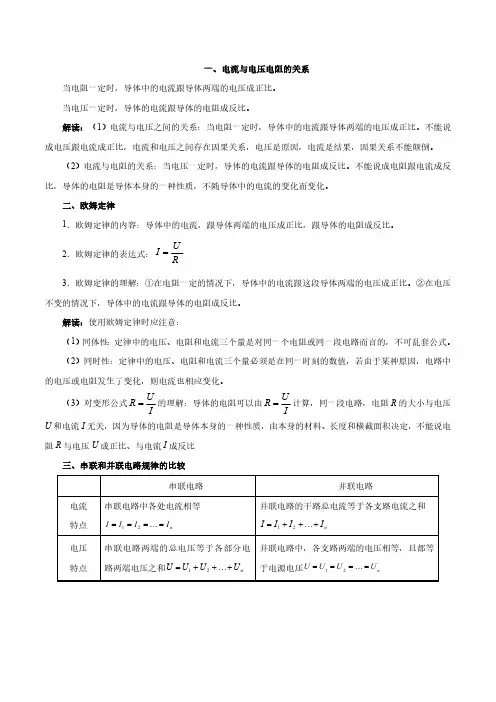

一、电流与电压电阻的关系当电阻一定时,导体中的电流跟导体两端的电压成正比。
当电压一定时,导体的电流跟导体的电阻成反比。
解读:(1)电流与电压之间的关系:当电阻一定时,导体中的电流跟导体两端的电压成正比。
不能说成电压跟电流成正比,电流和电压之间存在因果关系,电压是原因,电流是结果,因果关系不能颠倒。
(2)电流与电阻的关系:当电压一定时,导体的电流跟导体的电阻成反比。
不能说成电阻跟电流成反比,导体的电阻是导体本身的一种性质,不随导体中的电流的变化而变化。
二、欧姆定律1.欧姆定律的内容:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。
2.欧姆定律的表达式:RU I =3.欧姆定律的理解:①在电阻一定的情况下,导体中的电流跟这段导体两端的电压成正比。
②在电压不变的情况下,导体中的电流跟导体的电阻成反比。
解读:使用欧姆定律时应注意:(1)同体性:定律中的电压、电阻和电流三个量是对同一个电阻或同一段电路而言的,不可乱套公式。
(2)同时性:定律中的电压、电阻和电流三个量必须是在同一时刻的数值,若由于某种原因,电路中的电压或电阻发生了变化,则电流也相应变化。
(3)对变形公式I U R =的理解:导体的电阻可以由IUR =计算,同一段电路,电阻R 的大小与电压U 和电流I 无关,因为导体的电阻是导体本身的一种性质,由本身的材料、长度和横截面积决定,不能说电阻R 与电压U 成正比、与电流I 成反比三、串联和并联电路规律的比较串联电路并联电路电流 特点 串联电路中各处电流相等 n I I I I =⋯===21并联电路的干路总电流等于各支路电流之和 n I I I I +⋯++=21电压 特点串联电路两端的总电压等于各部分电路两端电压之和n U U U U +⋯++=21并联电路中,各支路两端的电压相等,且都等于电源电压n U U U U =⋯===21电阻特点串联电路的总电阻,等于各串联电阻之和n RRRR+⋯++=21;若有n个相同的电阻R0串联,则总电阻为0nRR=;把几个导体串联起来相当于增大了导体的长度,所以总电阻比任何一个串联分电阻都大。
教案:沪科版九年级全一册物理 15.2科学探究:欧姆定律一、教学内容1. 欧姆定律的实验探究过程。
2. 欧姆定律的表达式及含义。
3. 欧姆定律在实际问题中的应用。
二、教学目标1. 让学生通过实验探究,了解并掌握欧姆定律的内容及表达式。
2. 培养学生运用欧姆定律解决实际问题的能力。
3. 培养学生的实验操作能力,提高学生的科学探究素养。
三、教学难点与重点重点:欧姆定律的内容及表达式。
难点:欧姆定律在实际问题中的应用。
四、教具与学具准备教具:多媒体设备、实验器材(电源、导线、电阻、电流表、电压表等)。
学具:笔记本、签字笔、实验报告单。
五、教学过程1. 实践情景引入:通过展示一个充电宝,让学生思考:充电宝的电量是如何表示的?电流、电压和电阻之间的关系又是怎样的呢?2. 实验探究:(1)引导学生分组进行实验,观察电流表、电压表的读数变化,记录数据。
(2)让学生根据实验数据,分析电流、电压和电阻之间的关系。
3. 例题讲解:通过出示一些与欧姆定律相关的例题,让学生运用所学知识解决问题。
4. 随堂练习:让学生独立完成一些与欧姆定律相关的练习题,巩固所学知识。
5. 知识拓展:引导学生思考欧姆定律在生活中的应用,如照明电路、手机充电等。
六、板书设计欧姆定律:I = U/R七、作业设计1. 请用文字和图形表示出欧姆定律的内容及表达式。
答案:1. 欧姆定律的内容及表达式:导体中的电流,与两端电压成正比,与导体的电阻成反比,表达式为I = U/R。
2. 电流大小:I = 5V / 10Ω = 0.5A。
八、课后反思及拓展延伸1. 课后反思:本节课通过实验探究,让学生了解了欧姆定律的内容及表达式,并通过例题和随堂练习,使学生掌握了欧姆定律的应用。
在教学过程中,要注意引导学生运用所学知识解决实际问题,提高学生的实践能力。
2. 拓展延伸:欧姆定律是物理学中的重要定律,它在生产、生活和学习中有着广泛的应用。
课后,学生可以进一步了解欧姆定律在其他领域的应用,如电信、电子技术等,提高自己的综合素质。
初三物理欧姆定律教案(精选5篇)初三物理欧姆定律教案【篇1】一、教材分析《欧姆定律》一课,学生在初中阶段已经学过,高中必修本(下册)安排这节课的目的,主要是让学生通过课堂演示实验再次增加感性认识;体会物理学的基本研究方法(即通过实验来探索物理规律);学习分析实验数据,得出实验结论的两种常用方法——列表对比法和图象法;再次领会定义物理量的一种常用方法——比值法、这就决定了本节课的教学目的和教学要求、这节课不全是为了让学生知道实验结论及定律的内容,重点在于要让学生知道结论是如何得出的;在得出结论时用了什么样的科学方法和手段;在实验过程中是如何控制实验条件和物理变量的,从而让学生沿着科学家发现物理定律的历史足迹体会科学家的思维方法、本节课在全章中的作用和地位也是重要的,它一方面起到复习初中知识的作用,另一方面为学习闭合电路欧姆定律奠定基础、本节课分析实验数据的两种基本方法,也将在后续课程中多次应用、因此也可以说,本节课是后续课程的知识准备阶段、通过本节课的学习,要让学生记住欧姆定律的内容及适用范围;理解电阻的概念及定义方法;学会分析实验数据的两种基本方法;掌握欧姆定律并灵活运用、本节课的重点是成功进行演示实验和对实验数据进行分析、这是本节课的核心,是本节课成败的关键,是实现教学目标的基础、本节课的难点是电阻的定义及其物理意义、尽管用比值法定义物理量在高一物理和高二电场一章中已经接触过,但学生由于缺乏较多的感性认识,对此还是比较生疏、从数学上的恒定比值到理解其物理意义并进而认识其代表一个新的物理量,还是存在着不小的思维台阶和思维难度、对于电阻的定义式和欧姆定律表达式,从数学角度看只不过略有变形,但它们却具有完全不同的物理意义、有些学生常将两种表达式相混,对公式中哪个是常量哪个是变量分辨不清,要注意提醒和纠正、二、关于教法和学法根据本节课有演示实验的特点,本节课采用以演示实验为主的启发式综合教学法、教师边演示、边提问,让学生边观察、边思考,最大限度地调动学生积极参与教学活动、在教材难点处适当放慢节奏,给学生充分的时间进行思考和讨论,教师可给予恰当的思维点拨,必要时可进行大面积课堂提问,让学生充分发表意见、这样既有利于化解难点,也有利于充分发挥学生的主体作用,使课堂气氛更加活跃、通过本节课的学习,要使学生领会物理学的研究方法,领会怎样提出研究课题,怎样进行实验设计,怎样合理选用实验器材,怎样进行实际操作,怎样对实验数据进行分析及通过分析得出实验结论和总结出物理规律、同时要让学生知道,物理规律必须经过实验的检验,不能任意外推,从而养成严谨的科学态度和良好的思维习惯、三、对教学过程的构想为了达成上述教学目标,充分发挥学生的主体作用,最大限度地激发学生学习的主动性和自觉性,对一些主要教学环节,有以下构想:1、在引入新课提出课题后,启发学生思考:物理学的基本研究方法是什么(不一定让学生回答)?这样既对学生进行了方法论教育,也为过渡到演示实验起承上启下作用2、对演示实验所需器材及电路的设计可先启发学生思考回答、这样使他们既巩固了实验知识,也调动他们尽早投入积极参与3、在进行演示实验时可请两位同学上台协助,同时让其余同学注意观察,也可调动全体学生都来参与,积极进行观察和思考4、在用列表对比法对实验数据进行分析后,提出下面的问题让学生思考回答:为了更直观地显示物理规律,还可以用什么方法对实验数据进行分析?目的是更加突出方法教育,使学生对分析实验数据的两种最常用的基本方法有更清醒更深刻的认识、到此应该达到本节课的第一次高潮,通过提问和画图象使学生的学习情绪转向高涨5、在得出电阻概念时,要引导学生从分析实验数据入手来理解电压与电流比值的物理意义、此时不要急于告诉学生结论,而应给予充分的时间,启发学生积极思考,并给予适当的思维点拨、此处节奏应放慢,可提请学生回答或展开讨论,让学生的主体作用得到充分发挥,使课堂气氛掀起第二次高潮,也使学生对电阻的概念是如何建立的有深刻的印象6、在得出实验结论的基础上,进一步总结出欧姆定律,这实际上是认识上的又一次升华、要注意阐述实验结论的普遍性,在此基础上可让学生先行总结,以锻炼学生的语言表达能力、教师重申时语气要加重,不能轻描淡写、要随即强调欧姆定律是实验定律,必有一定的适用范围,不能任意外推7、为检验教学目标是否达成,可自编若干概念题、辨析题进行反馈练习,达到巩固之目的、然后结合课本练习题,熟悉欧姆定律的应用,但占时不宜过长,以免冲淡前面主题、四、授课过程中几点注意事项1、注意在实验演示前对仪表的量程、分度和读数规则进行介绍、2、注意正确规范地进行演示操作,数据不能虚假拼凑、3、注意演示实验的可视度、可预先制作电路板,演示时注意位置要加高、有条件的地方可利用投影仪将电表表盘投影在墙上,使全体学生都能清晰地看见、4、定义电阻及总结欧姆定律时,要注意层次清楚,避免节奏混乱、可把电阻的概念及定义在归纳实验结论时提出,而欧姆定律在归纳完实验结论后总结、这样学生就不易将二者混淆、5、所编反馈练习题应重点放在概念辨析和方法训练上,不能把套公式计算作为重点、初三物理欧姆定律教案【篇2】一、教学目标1、知识与技能(1)能说出欧姆定律的内容、公式及其涉及的单位;(2)理解欧姆定律,能进行欧姆定律公式的变形,理解应用公式时要注意“同体性”和“同时性”,会在新的问题情境中,应用欧姆定律进行解释、推断和计算。
初中物理欧姆定律教案(精选5篇)初中物理欧姆定律教案篇1一、教学目标知识与技能:掌握解欧姆定律,并能运用欧姆定律解决简单的电路问题。
过程与方法:通过对欧姆定律的探究学习,学会“控制变量法”研究问题,并加强了电路实验的操作能力。
情感、态度与价值观:通过本节内容的学习和实验操作,培养实事求是的科学态度,体会到物理与生活密切联系。
二、教学重难点重点:欧姆定律的概念和表达式。
难度:实验探究欧姆定律的过程和欧姆定律的应用。
三、教学过程环节一:新课导入多媒体展示:教师用多媒体展示城市夜晚灯光璀璨,霓虹灯闪烁的情景,引导学生注意观察场景中灯光的变化,学生根据知识经验能得出变化的灯光是由电流的变化引起的。
教师引导:进一步引导学生思考电路中的电流是如何轻易改变的?以及电流、电压和电阻之间到底存在这怎样的关系?进而引出课题——《欧姆定律》。
环节二:新课讲授探究实验:电流跟电阻电压的关系提出问题:电压能使电路产生电流,电阻表示导体对电流的阻碍作用。
那么,电压、电阻是怎样影响电流的大小呢?教师引导学生通过实验,探究电流与电压、电阻的关系。
猜想与假设:学员根据之前所学电压和电阻的概念和特点,可能会猜想电流跟导体两端电压成正比,跟导体的电阻成反比。
制定计划与设计实验:首先设计实验电路,教师通过向学生提出问题,请学生思考讨论,完成实验方案的制定。
①电流与电阻和电压均有关系,如何确定电流的变化是由电压还是电阻引起的?(控制变量法)②如何保持电阻不变,而改变电阻两端的电压?(电阻不变,更换电池数量或改变滑动变阻器阻值)③如何保持电压不变,而改变导体电阻?(更换不同阻值的电阻,并改变滑动变阻器的阻值,使电阻两端电压保持不变)④为了更好的找到规律,应该如何测量实验数据?(测量多组实验数据)学生根据之前学习有关电压和电阻的知识,交流谈论问题答案,确定实验方案。
教师总结得出要探究电流跟电压、电阻的关系,可以分成两个课题分别探究。
课题一:控制电阻不变,改变电阻两端电压,探究电流与电压的关系;课题二:控制电阻两端电压不变,改变电阻,探究电流与电阻的关系。
初中物理《欧姆定律》教案(优秀6篇)(经典版)编制人:__________________审核人:__________________审批人:__________________编制单位:__________________编制时间:____年____月____日序言下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!并且,本店铺为大家提供各种类型的经典范文,如总结报告、合同协议、规章制度、条据文书、策划方案、心得体会、演讲致辞、教学资料、作文大全、其他范文等等,想了解不同范文格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as summary reports, contract agreements, rules and regulations, doctrinal documents, planning plans, insights, speeches, teaching materials, complete essays, and other sample essays. If you want to learn about different sample formats and writing methods, please pay attention!初中物理《欧姆定律》教案(优秀6篇)随着社会一步步向前发展,岗位职责的使用频率呈上升趋势,制定岗位职责能够有效的地防止因为职位分配不合理而导致部门之间或是员工之间出现工作推脱、责任推卸等现象发生。
物理九年级知识点欧姆定律物理九年级知识点:欧姆定律在物理学中,欧姆定律是电流、电压和电阻之间的一种关系,它是研究电路中电流流动的基础。
欧姆定律的表达式为V = I * R,其中 V 表示电压(单位为伏特),I 表示电流(单位为安培),R 表示电阻(单位为欧姆)。
欧姆定律由德国物理学家乔治·西蒙·欧姆于19世纪提出,是电学的重要基础之一。
1. 欧姆定律的表达式欧姆定律的表达式 V = I * R 揭示了电流、电压和电阻之间的关系。
根据欧姆定律,当电阻不变时,电流和电压成正比;当电压不变时,电流和电阻成反比。
这个简单而重要的关系奠定了电路分析的基础。
2. 电流与电阻的关系根据欧姆定律的表达式 V = I * R,我们可以看出,电流的大小取决于电压和电阻的比值。
当电阻增加时,电流减小;当电阻减小时,电流增加。
也就是说,在相同电压的情况下,电阻较大的电路中,电流会相对较小。
3. 电阻与电压的关系根据欧姆定律的表达式 V = I * R,我们可以推断出,电阻与电压成正比。
当电流不变时,电阻越大,电压越大;电阻越小,电压越小。
这一关系在实际应用中经常用于控制电路的电压。
4. 应用欧姆定律的实例欧姆定律在日常生活和科学研究中有广泛的应用。
例如,我们可以利用欧姆定律来计算各种电路中的电流、电压和电阻。
此外,欧姆定律也有助于我们了解和解决电路中的问题,如设计电子元件、计算电路的功率损耗等。
5. 接触电阻和导线电阻欧姆定律的推导基于完全均匀的导体。
然而,在实际情况中,导线存在着一定的电阻,称为接触电阻或导线电阻。
接触电阻与电路中导线之间的接触质量有关,可以通过适当的连接方式来减小。
在电路分析中,我们可以将接触电阻视为额外的电阻元件进行计算。
6. 温度对电阻的影响欧姆定律的表达式 V = I * R 假设电阻恒定。
然而,实际上,电阻会受到温度的影响。
一般情况下,温度升高会导致电阻增加,温度降低会导致电阻减小。
