2019-2020年九年级物理上册第十六章综合测试题

人教版九年级物理上册第十六章综合素质评价(A)一、选择题(每题3分，共12分)1．[2023·广东河源期末]下列关于物理量的估测，符合实际的是() A．人体的安全电压为36 V B．家用空调正常工作的电流约为1 AC．一节干电池的电压为2 V D．智能手机电池电压约为3.7 V2．在温度一定时，要使一段铜丝的电阻变大，下面的措施可行的是() A．将铜丝对折后使用B．使通过铜丝的电流变小C．将铜丝均匀拉长D．将铜丝去掉一段3．如图所示的是收音机用来调节音量的电位器内部结构示意图。

使用时逆时针转动旋钮(滑片)，可以使电路中电流变大，声音变大。

关于电位器接线柱的连接，下列说法正确的是()A．接线柱A、B接入电路B．接线柱A、C接入电路C．接线柱C、B接入电路D．只需接线柱A接入电路4．[易错题]将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。

当开关S闭合后，会出现()A．电流表无示数，电压表有示数B．小灯泡发光C．电流表有示数，电压表无示数D．电池可能烧坏二、填空题(每空1分，共9分)5．电池技术的发展正推动新能源汽车的日趋成熟。

某电动汽车的电池组由多个单体电池组成，每个单体电池的电压为4 V，整个电池组电压为60 V，则每个单体电池间应属于________联。

如图甲是高压输电线上的一个装置，该装置是导体，它的作用是将四根导线并联起来，相当于________(填“增大”或“减小”)了导线的横截面积。

如图乙所示的是移动插座，其中两孔插座与三孔插座之间是________(填“串”或“并”)联的。

6．如图所示的实验装置，闭合两开关后，看到的现象是电流表________有示数；点燃酒精灯，在加热过程中发现，电流表甲示数________，电流表乙示数________(以上两空均填“变大”“变小”或“不变”)。

7．如图甲所示，闭合开关时，发现灯L1和灯L2都不亮，电压表V1有示数、V2无示数，则故障可能是________________；两灯正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则灯L1两端的电压为________V，电源电压为________V。

人教版九年级物理上册第十六章综合测试卷一、选择题(每题3分，共30分)1．下列估测数据符合实际的是()A．一节干电池的电压是2 VB．我国家庭电路的电压约为220 VC．家用电视机正常工作时的电流约为5 AD．普通日光灯的正常工作电流为2 A2．如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是()3．一根导线的电阻为R，要使这根导线接入电路的电阻变小，可采用的方法是()A．减小导线两端的电压B．增大通过导线的电流C．将导线拉长后接入电路D．将导线对折后接入电路4．如图所示，若电源电压是3 V，闭合开关S后，电压表的示数是1.8 V，则L1两端的电压是()A．4.8 V B．1.8 VC．3 V D．1.2 V(第4题)(第5题)5．如图所示的电路中，当开关闭合时，下列说法正确的是() A．灯泡L1不发光B．灯泡L2不发光C．电压表测量L1两端的电压D．电压表没有示数6．下列说法错误的是()A．有的半导体对光比较敏感，可用来制造光敏电阻B．铜的导电性较好，可以用来制造电阻丝C．氢的热值大，适宜用来作火箭的燃料D．超导体材料低于临界温度电阻为零，可用于远距离输电7．如图甲所示的是一个好玩的灯具，当顺时针转动灯具，灯就逐渐变暗，直至熄灭。

实际上是由一个电位器控制着灯泡的亮度。

图乙是这个电位器的结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。

转动灯具，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，该滑片跟着灯具一起转动。

下列分析正确的是()A．电位器与灯泡并联B．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的C．该电路中，电位器只将a、b接入电路D．该电路中，电位器只将b、c接入电路8．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几个水果提供的电力足以点亮一排规格相同的发光二极管。

下列关于水果电池和发光二极管的说法正确的是()A．水果电池将电能转化为化学能B．连接好电路后，只有发光二极管不亮，经检查整个电路连接及所有元件均完好，则这个发光二极管不亮的原因可能是正、负极接反了C．一组二极管同时发光说明它们一定是串联的D．发光二极管的主要材料为导体(第8题) (第9题)9．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是()A．L2断路B．L2短路C．L1断路D．L1短路10．在如图所示的电路中，甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均亮，则下列接法正确的是()A．甲接电压表，乙接电流表B．甲、乙均接电流表C．甲、乙均接电压表D．甲接电流表，乙接电压表二、实验探究题(11题10分，12题8分，13题6分，14题9分，共33分) 11．科学探究：苹果电池的电压大小与电极插入苹果的深度的关系。

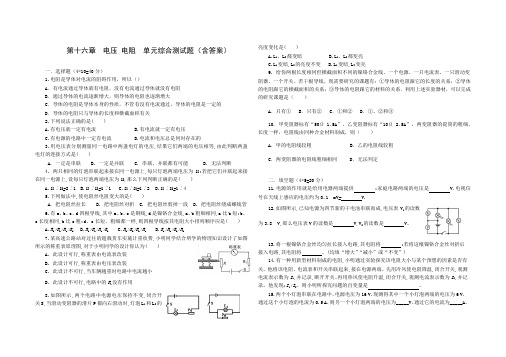

第十六章电压电阻单元综合测试题（含答案）一．选择题（4*10=40分）1.电阻是导体对电流的阻碍作用，所以（）A．有电流通过导体就有电阻，没有电流通过导体就没有电阻B．通过导体的电流逐渐增大，则导体的电阻也逐渐增大C．导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的D．导体的电阻只与导体的长度和横截面积有关2.下列说法正确的是()A.有电压就一定有电流B.有电流就一定有电压C.有电源的电路中一定有电流D.电流和电压总是同时存在的3.用电压表分别测量同一电路中两盏电灯的电压,结果它们两端的电压相等,由此判断两盏电灯的连接方式是()A. 一定是串联B. 一定是并联C. 串联、并联都有可能D. 无法判断4. 两只相同的灯泡串联起来接在同一电源上,每只灯泡两端电压为U1;若把它们并联起来接在同一电源上,设每只灯泡两端电压为U2,那么下列判断正确的是()A.U1∶U2=2∶1B.U1∶U2=1∶1C.U1∶U2=1∶2D.U1∶U2=1∶45.下列做法中,使电阻丝电阻变大的是( )A. 把电阻丝拉长B. 把电阻丝对折C. 把电阻丝剪掉一段D. 把电阻丝绕成螺线管6.有a、b、c、d四根导线,其中a、b、c是铜线,d是镍铬合金线,a、b粗细相同,a比b短;b、c长度相同,b比c粗;d、c长短、粗细都一样,则四根导线按其电阻大小排列顺序应是()A.R a>R b>R c>R dB.R d>R c>R b>R aC.R d>R a>R b>R cD.R c>R b>R a>R d7.某高速公路站对过往的超载货车实施计重收费,小明同学结合所学的物理知识设计了如图所示的称重表原理图,对于小明同学的设计你认为()A. 此设计可行,称重表由电流表改装B. 此设计可行,称重表由电压表改装C. 此设计不可行,当车辆越重时电路中电流越小D. 此设计不可行,电路中的R1没有作用8.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是()A.L1、L2都变暗B.L1、L2都变亮C.L1变暗,L2的亮度不变D.L1变暗,L2变亮9. 给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的长度的关系；②导体的电阻跟它的横截面积的关系；③导体的电阻跟它的材料的关系．利用上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③10. 甲变阻器标有“50Ω 1.5A”，乙变阻器标有“10Ω 2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（）A．甲的电阻线较粗 B．乙的电阻线较粗C．两变阻器的电阻线粗细相同 D．无法判定二．填空题（4*5=20分）11.电源的作用就是给用电器两端提供;家庭电路两端的电压是V.电视信号在天线上感应的电压约为0.1 mV= V.12.如图所示,已知电源为四节新的干电池串联而成,电压表V1的读数为3.8 V,那么电压表V的读数是V,V2的读数是V。

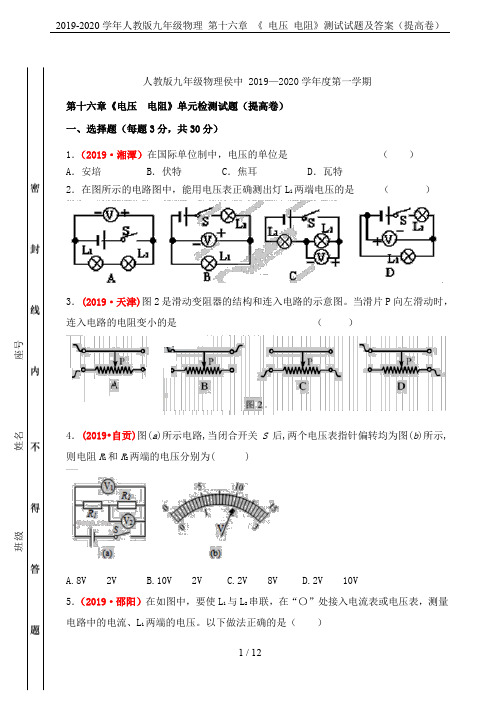

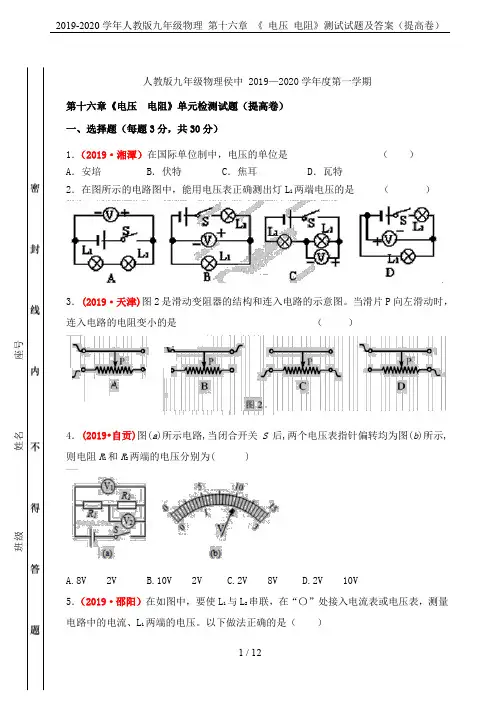

人教版九年级物理侯中 2019—2020学年度第一学期第十六章《电压 电阻》单元检测试题（提高卷） 一、选择题（每题3分，共30分）1．（2019·湘潭）在国际单位制中，电压的单位是 （ ） A ．安培 B ．伏特 C ．焦耳 D ．瓦特2．在图所示的电路图中，能用电压表正确测出灯L l 两端电压的是 （ ）3．(2019·天津)图2是滑动变阻器的结构和连入电路的示意图。

当滑片P 向左滑动时，连入电路的电阻变小的是 （ ）4．(2019•自贡)图(a )所示电路,当闭合开关S 后,两个电压表指针偏转均为图(b )所示,则电阻R 1和R 2两端的电压分别为( )A.8V 2VB.10V 2VC.2V 8VD.2V 10V5．（2019·邵阳）在如图中，要使L 1与L 2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L 1两端的电压。

以下做法正确的是（ ）封 题密 线 内 不 得 答A．a为电流表，b为电流表 B．a为电压表，b为电流表C．a为电流表，b为电压表 D．a为电压表，b为电压表6．（2019·齐齐哈尔）如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是（）A．滑片P在最右端时，通过R1、R2的电流之比为5：8B．滑片P在最右端时，R1、R2两端电压之比为3：1C．滑动变阻器的最大阻值为40ΩD．电源电压为10V7．如图是简化了的玩具警车的电路图，以下说法中正确的是（）A. 开关S1控制整个电路B. 电动机与小灯泡工作时互不影响C. 电动机与小灯泡工作时两端的电压不相等D. 开关S1、S2都闭合时电动机与小灯泡是串联的8．如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不正确的是（）A．电源电压为9VB．灯L1两端的电压为4VC．灯L2两端的电压为4VD．灯L1和灯L2的总电压为9V9．在如图所示的电路中，当S闭合后，下列说法不正确的是（）A．L1和L2都能发光B．电路将发生短路C．去掉其中一条导线，能使L1和L2发光D．只要移动一条导线的一个接线头，就能使L1和L2并联10．（2019·随州）如图所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零），那么下列关系式正确的是（）A．U2＝U1═U3 I1＝I2B．U2＝U1+U3 I1＝I2C．U3＝U1+U2 I1＝I2D．U3＝U1+U2 I1＞I2二、填空题（每空1分，共25分）11．如图所示电路中，甲、乙、丙分别为电流表或电压表，要使电路中的灯L1和L2串联，则甲为表，乙为表，丙为电压表；要使电路中的灯L1和L2并联，则甲为表，乙为表，丙为表。

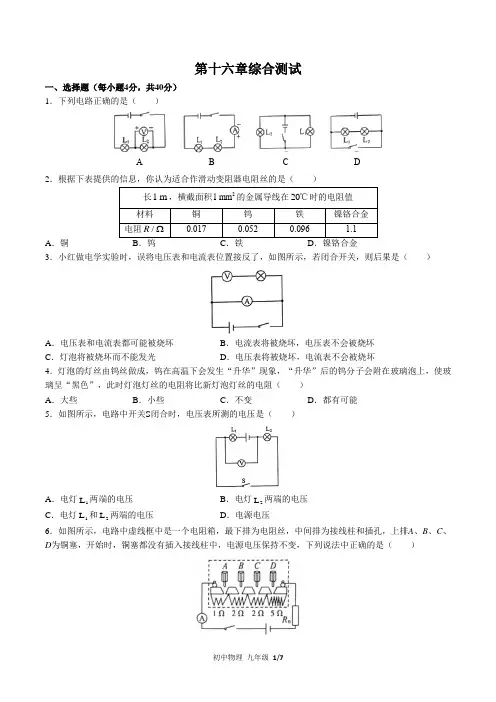

第十六章综合测试一、选择题（每小题4分，共40分）1．下列电路正确的是（）A B C D2．根据下表提供的信息，你认为适合作滑动变阻器电阻丝的是（）A．铜3．小红做电学实验时，误将电压表和电流表位置接反了，如图所示，若闭合开关，则后果是（）A．电压表和电流表都可能被烧坏B．电流表将被烧坏，电压表不会被烧坏C．灯泡将被烧坏而不能发光D．电压表将被烧坏，电流表不会被烧坏4．灯泡的灯丝由钨丝做成，钨在高温下会发生“升华”现象，“升华”后的钨分子会附在玻璃泡上，使玻璃呈“黑色”，此时灯泡灯丝的电阻将比新灯泡灯丝的电阻（）A．大些B．小些C．不变D．都有可能5．如图所示，电路中开关S闭合时，电压表所测的电压是（）A．电灯L两端的电压B．电灯2L两端的电压1C．电灯L和2L两端的电压D．电源电压16．如图所示，电路中虚线框中是一个电阻箱，最下排为电阻丝，中间排为接线柱和插孔，上排A、B、C、D为铜塞，开始时，铜塞都没有插入接线柱中，电源电压保持不变，下列说法中正确的是（）A．要使电流表示数达到最大，需将铜塞全部插入插孔B．要使电流表示数减小，应插入铜塞C．闭合开关，电阻箱接入电路中的电阻为零D．闭合开关，电流表示数最大7．如图所示，开关闭合时观察到：L和2L两灯均不亮，电流表无示数，电压表有示数，其原因可能是（）1A．L断路B．2L断路C．电流表断路D．电流表短路18．如图所示，电路中S闭合时，电压表的示数为4.5 V，若S断开时，电压表的示数为3 V，则这时灯L、1L两端的电压分别为（）2A．4.5 V、3 V B．3 V、4.5 V C．3 V、1.5 V D．3 V、7.5 V9．如图所示，电路中能实现灯泡从亮到灭的电路是（）A B C D10．（2015·湖南常德）下图是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。

若电路故障只出现在灯L和滑动变阻器R中的一处，则下列判断正确的是（）A．灯L短路B．灯L断路C．滑动变阻器R短路D．滑动变阻器R断路二、填空题（每空3分，共30分）11．一种小灯泡的正常工作电压是36 V，要接在220 V的电路中，至少要串联_______个这种灯泡，每只灯泡的实际电压是_______V。

第十六章综合测试一、选择题（每题3分，共30分）1.如图所示电表示数为1.4 V的是（）A B C D2.如图所示电路元件的连接图，正确的是（）A B C D3.如图16-19所示，灯泡1L比2L亮，电压表2V示数为6 V，下列说法正确的是（）A.1V示数为6 VB.1V示数大于6 VC.V示数小于6 VD.V示数大于6 V4.如图16-20所示，闭合开关，灯1L、2L都不发光，电压表示数接近电源电压，已知电路中只有一处故障，原因可能是（）A.1L被短接B.1L断路C .2L 被短接D .2L 断路5.如图16-21所示，电源电压为4.5 V 且恒定不变，当开关S 闭合后，滑动变阻器的滑片P 从a 端滑向b 端的过程中，三只理想电压表的示数变化的绝对值分别为1U ∆、2U ∆、3U ∆，下列可能出现的情况是（ ）A .10 V U ∆= 2 2 V U ∆= 3 1 V U ∆=B .10 V U ∆= 2 2 V U ∆= 3 2 V U ∆=C .10.5 V U ∆= 2 1 V U ∆= 3 1.5 V U ∆=D .10.2 V U ∆= 2 1 V U ∆= 30.8 V U ∆=6.一根锰铜线的电阻为R ，要使这根连入电路的导线电阻变小，可采用的方法是（ ） A .减小导线两端的电压 B .增大导线中的电流 C .将导线对折后连入电路 D .将导线拉长后连入电路7.图16-22所示电路中，要使电阻1R 和2R 并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（ ）A .电流表、电流表B .电流表、电压表C .电压表、电流表D .电压表、电压表8.在图16-23所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转。

经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（）A.灯泡2L被短接B.灯泡2L断路C.灯泡1L断路D.两个灯泡都断路9.如图所示电路中，A、B两点间电压不变，当滑动变阻器的滑片P向D端移动一段距离时，下列电路中电流表的示数会变小的是（）A B C D10.如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（）A B C D二、填空题（每空2分，共34分）11.如图16-26甲所示，电压表指针所示的读数是_______V，若把此表接在如图乙所示的电路中使用，应接在________（选填“a”或“b”）处。

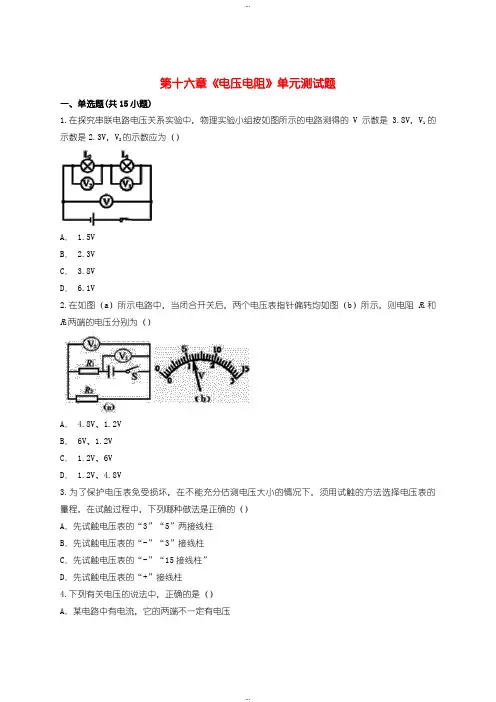

第十六章《电压电阻》单元测试题一、单选题(共15小题)1.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得的V示数是3.8V，V1的示数是2.3V，V2的示数应为（）A． 1.5VB． 2.3VC． 3.8VD． 6.1V2.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A． 4.8V、1.2VB． 6V、1.2VC． 1.2V、6VD． 1.2V、4.8V3.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（）A．先试触电压表的“3”“5”两接线柱B．先试触电压表的“-”“3”接线柱C．先试触电压表的“-”“15接线柱”D．先试触电压表的“+”接线柱4.下列有关电压的说法中，正确的是（）A．某电路中有电流，它的两端不一定有电压B．某电路两端有电压，电路中一定有电流C．自然界中，有的动物本身就可以产生电压，用来自卫D．电源是提供电压的装置，不同的电源提供的电压一定是不相同的5.如图所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（）A．灯L1、L2、L3是串联在电路中的B．甲、丙表是电流表，乙表是电压表C．甲、乙、丙是三只电流表D．乙表测的是灯L2、L3两端的电压之和6.关于常见的电压值，下列说法正确的是（）A．一节干电池的电压为2VB．一节铅蓄电池的电压为1.5VC．对人体安全的电压为36VD．我国家庭电路的电压为220V7.如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V1和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是（）A．在串联电路中，电流处处相等B．在串联电路中，总电压等于各部分电路两端电压之和C．在串联电路中，总电阻等于各部分电路电阻之和D．电压一定时，电流与电阻成反比8.如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右运动，下列说法正确的是（）A．电路中的电阻变大，灯泡变亮B．电路中的电阻变小，灯泡变亮C．电路中的电阻变大，灯泡变暗D．电路中的电阻变小，灯泡变暗9.下列各电路元件中，阻值最大的是（）A．实验室用的短铜导线B．实验室用的小灯泡C．家用普通白炽灯泡D．试电笔中和氖管串联的电阻10.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（）A．电流表、电压表都会烧坏B．电流表、电压表都不会烧坏C．电压表烧坏，电流表不会烧坏D．电流表会烧坏，电压表不会烧坏11.把一段导体均匀拉长后，它的电阻将（）A．变大B．不变C．变小D．无法确定12.一只电压表有0～3V和0～15V两个量程，小明在某次实验中使用的是0～3V量程，但他错从0～15V量程的刻度盘上读出电压值为6.5V，则实际测得的电压值应是（）A． 6.5VB． 2.5VC． 1.3VD． l.5V13.如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．灯L1与L2两端的电压D．电源电压14.两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2=4：3，则电阻R1和R2的两端电压之比为（）A． 4：9B． 1：1C． 3：2D． 2：315.关于电阻，下列说法中正确的是（）A．绝缘体不容易导电，是因为它们没有电阻B．导体和绝缘体的电阻大小只跟材料有关C．将一根铜导线均匀拉长后，其电阻变大D．铜导线的电阻一定比铝导线的电阻小二、填空题(共3小题)16.如图所示，选取一个自动铅笔芯，使铅笔芯一端的a夹子固定，当来回移动另一端的b夹子时，灯泡的亮度发生了变化，这说明了铅笔芯是 ______ （填“导体”或“绝缘体”），还能说明导体的电阻大小与 ______ 有关．下列电器中 ______ （填“电水壶”、“可调光台灯”或“电动机”）应用了此原理．17.若将20只相同的小电灯串联在220V的电路中，每只小灯泡两端的电压 ______ V；若将20只相同的小电灯并联在110V的电路中，每只小灯泡两端的电压 ______ V．18.小宇在实验室用如图所示的电路做电学实验，请你帮助他完成以下的判断：（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将 ______ （填“变暗”“不变”或“变亮”）．（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向 ______ 端移动．三、实验题(共3小题)19.小张、小王两同学学习了电流、电压和电阻知识后，发现电流与水管中的水流相似、电压与水压表相似．小张同学提出：导体对电流的阻碍作用可能与水管对水流阻碍作用相似．随后小王同学便提出：导体的电阻可能跟导体的长度、横截面积有关．为了研究导体的电阻与哪些因素有关，他们设计了如图所示的电路，且在常温下选用手头拥有的长度、横截面积不同的铝丝接入电路的MN两点间，利用电流表和电压表测量后计算出阻值，将数据记录在表一、表二中．表一铝丝．表二铝丝①分析比较实验序号1与4或2与5可得出的定性结论是：常温下，铝丝长度相同，铝丝的横截面积越小，电阻越 ______ ．②分析比较 ______ （选填“表一”或”表二“）的相关数据可得出的定量结论是：常温下，铝丝横截面积相同时，铝丝的电阻与长度成 ______ 比（选填”正”或“反”）．③请进一步综合分析表一、表二的相关数据，并归纳得出结论．（a）分析比较（1与5）、（2与4）或（3与6）的数据及相关条件，可得出的初步结论是：常温下，铝丝长度与横截面积的 ______ 相同，电阻相同．（b）分析比较（1与5）、（2与4）和（3与6）的数据及相关条件，可得出的初步结论是：常温下， ______ ．④他们继续分析表一和表二的数据及相关条件，发现无法得到导体的电阻与材料的关系．为了进一步探究导体的电阻与材料的关系，需添加的器材为 ______ （选填“导体甲”、“导体乙”、“导体丙”）．器材：导体甲长度为0.2米、横截面积为0.2毫米2的铝丝导体乙长度为0.2米、横截面积为0.4毫米2的镍铬合金丝导体丙长度为0.45米，横截面积为0.3毫米2的康铜丝．20.在一次实验中需要测量小灯泡两端的电压和通过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错误，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示的电路中只增加了一根导线，电路就正常工作了．（1）如果闭合图中所示电路的开关，电压表示数、电流表示数情况如何？小灯泡发光情况怎样？（2）在图中画出小刚连接的那根导线．（用虚线表示）21.小明学习了电流表与电压表知识后，进行了如下实验．（1）在验证串联电路电压规律的实验中，小明进行了如下操作：①如图所示，把两个规格适当的小灯泡L1和L2串联起来接到电源上，使灯泡发光，②分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表．回答下列问题：表中的测量结果是 ______ （选填“正确”或“错误”）的，这是由于______ ．（2）如果将电流表分别接入A、B、C处，可探究的问题是 ______ ．四、简答题(共1小题)22.灯泡的灯丝用久了，灯丝的电阻是变大了，还是变小了？为什么？五、计算题(共3小题)23.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．25.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】A【解析】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压；由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V-2.3V=1.5V．2.【答案】A【解析】由题中的电路图可知：V1测的是电源电压；V2测的是R2两端的电压．因为串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压大于R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V．所以，电阻R1两端的电压为：U1=U－U2=6V－1.2=4.8V．故选A．3.【答案】C【解析】在不确定电压值大小的情况下，可以用试触法判断，应该先用大量程进行试触，所以电压表应该用“-”和“15”接线柱进行试触，故C选项正确．4.【答案】C【解析】电压是形成电流的原因．得到持续电流的必要条件：有电压、电路是通路．A、某电路中有电流，它的两端一定有电压，故A错误；B、某电路两端有电压，电路中不一定有电流，要想有电流，电路必须闭合，故B错误；C、自然界中，有的动物本身就可以产生电压，用来自卫，例如电鳐，故C正确；D、电源是提供电压的装置，不同的电源提供的电压可能不相同，也可能相同，故D错误．5.【答案】C【解析】因为甲表与电源串联，因此甲为电流表，如果三个灯泡串联，闭合开关后，电流从甲表和灯泡L1直接回到电源负极，因此电路不可能为串联电路，那么三个灯泡一定为并联连接，因此只有当甲、乙和丙都为电流表时，三个灯泡并联．6.【答案】D【解析】A、一节干电池的电压是1.5V，故A错误；B、一节铅蓄电池的电压是2V，故B错误；C、不高于36V的电压对人体是安全的，人体的安全电压并不仅是36V，故C错误；D、我国家庭电路电压是220V，故D正确.7.【答案】B【解析】根据电路图可知，电压表V1测量AC间的电压，电压表V2测量CB间的电压；A、串联电路处处电流相等，但本实验无法测量电路中的电流，因此本实验无法完成；B、电压表V1和电压表V2分别测量串联电路各部分的电压，当C左右移动时，电压表V1和电压表V2的示数同时发生变化，但它们之和不发生改变，故可以探究在串联电路中，总电压等于各部分电路两端电压之和；C、无法测量各电阻的阻值，因此无法探究总电阻与分电阻的关系；D、因为当C左右移动时，电压表V1和电压表V2的示数同时发生变化，无法控制电压一定，故不能探究电压一定时，电流与电阻成反比．8.【答案】C【解析】由图示电路图可知，灯泡与铅笔芯串联，当夹子B向右移动时，铅笔芯长度增大，接入电路的阻值变大，灯泡变暗．9.【答案】D【解析】因为试电笔接触220V的电压时，有电流通过人体，并且人不会感觉到，而其他选项中元件接入220V的电路中，人会触电，所以试电笔中和氖管串联的电阻阻值最大．10.【答案】B【解析】电流表与电压表位置互换后，电压表串联在电路中，电流表与灯并联，因为电压表的电阻无限大，电路中电流很小，所以不会烧坏电流表和电压表．11.【答案】A【解析】在导体材料和横截面积一定时，导体越长，电阻越大，材料和长度一定时横截面积越小电阻越大．故导体被拉长后由于长度变大、横截面积变小；所以电阻变大．12.【答案】C【解析】从0～l5V量程的刻度盘上读出电压值为6.5V，指针位置相同时，0～l5V量程的读数是=1.3V．0～3V量程读数的5倍，所以使用0～3V档量程时，读数为6.5V513.【答案】B【解析】从电路图中可以看出，电压表并联在L2两端，因此当开关S闭合后，电压表测量L2两端的电压．14.【答案】B【解析】并联电路两端的电压相等，两个电阻R1和R2并联在电路中，电阻R1和R2的两端电压之比U1：U2=1：1.15.【答案】C【解析】A、绝缘体不容易导电，是因为它们的电阻很大，故A错误；B、决定导体电阻大小的因素有长度、材料和横截面积，故B错误；C、因为材料不变时，横截面积越小、长度越长的电阻越大，故C正确；D、因为电阻的大小除了与材料有关外，还和长度及横截面积有关，故D错误．16.【答案】导体；长度；可调光台灯．【解析】（1）因为铅笔芯接入电路中灯泡发光，说明铅笔芯能够导电，所以这个实验说明铅笔芯是导体；（2）当导线b的一端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度，从而改变了铅笔芯接入电路的电阻，改变了电流，改变了灯泡亮度，所以这个实验说明导体的电阻与导体长度有关，根据改变连入电路中电阻线的长度可以改变电阻，制成了滑动变阻器．“可调光台灯”就是应用了此原理来改变光的强度的．17.【答案】11；110．【解析】根据串联电路的电压特点又因为灯泡规格相同；=11V；所以每只灯泡的电压为220V20若将20只相同的小电灯并联在110V的电路中时，根据并联电路各支路两端的电压相等可知：每只灯泡两端的电压为110V．18.【答案】（1）变暗；（2）B．【解析】（1）当滑动变阻器的B、C接线柱接入电路中时，若滑片P向A移动，则滑动变阻器的电阻增大，串联电路中的总电阻增大，在电源电压不变的情况下，电阻越大，经过灯泡L的电流越小，因此灯L将变暗；（2）当A、D两个接线柱接入电路中时，若使灯变暗，则必须使经过灯泡的电流减小，那么滑动变阻器的电阻应增大，即滑片需向B端移动.19.【答案】①大；②表二；正比；③（a）比值；（b）铝丝长度与横截面积的比值不同，电阻不相同；铝丝长度与横截面积的比值越大，电阻越大；④导体乙和导体丙．【解析】①从表中数据可知，1与4或2与5的材料相同，长度相同，横截面积不同，电阻不同，故而得到结论：常温下，导体的材料、长度相同，导体的横截面积越小，电阻越大；②根据控制变量法，可知表二中的材料相同、横截面积相同，长度不同，可以探究长度与电阻大小的关系，从数据可知，长度越长，电阻越大，即常温下，导体的材料和横截面积相同时，导体的电阻与长度成正比；③（a）从表中数据可知，1与5、2与4或3与6的电阻相同，比较发现它们的长度与横截面积的比值相同，故而得到结论：常温下，同种材料的导体，长度与横截面积的比值相同，电阻相同；（b）从表中数据可知，1与5、2与4或3与6的长度与横截面积的比值越大，电阻越大，故而得到结论：常温下，同种材料的导体，长度与横截面积的比值越大，电阻越大；④分析可知，导体乙的横截面积和长度与2的横截面积和长度相同，导体丙的横截面积和长度与3的横截面积和长度相同，材料不同，故可用来探究材料与电阻的关系；20.【答案】（1）电压表示数接近电源电压，而电流表的示数接近于零，小灯泡不发光．（2）如图所示【解析】：（1）因为电流表的内电阻很小，所以闭合开关后，电灯泡和定值电阻被电流表短路，只有电压表、电流表和滑动变阻器串联接入电路中，所以小灯泡不发光．又因为电压表的内电阻很大，所以它的示数接近电源电压，而电流表的示数接近于零．（2）小刚连接的导线如图中虚线所示，这样一连，把电压表并联在了灯泡两端，电流表测量通过灯泡的电流，滑动变阻器还能改变电路电流．21.【答案】（1）错误；UAB+UBC不等于UAC，不符合串联电路电压关系；（2）串联电路中电流关系【解析】（1）两个灯泡是相同的，灯泡两端的电压应该是相同的，如果实验准确，UAC跟UAB与UAC之和相等，实验中是存在误差的，但是不会相差很悬殊．错误的是UAC；（2）据所学的电学实验可知，利用上述串联电路，还可以探究串联电路中电流的关系；22.【答案】答：灯丝的电阻变大．因为灯丝用久了，会由于升华而变细，电阻变大．【解析】影响电阻大小的因素：材料、长度、横截面积和温度．长度、材料相同，导体的横截面积越小，电阻越大，灯丝在温度很高时，会发生升华，所以灯丝用久了后，灯丝会变细，电阻会变大．23.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.25.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。

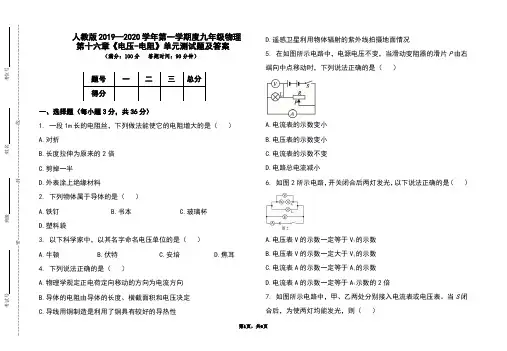

人教版2019—2020学年第一学期度九年级物理第十六章《电压-电阻》单元测试题及答案（满分：100分答题时间：90分钟）一、选择题（每小题3分，共36分）1. 一段1m长的电阻丝，下列做法能使它的电阻增大的是（）A.对折B.长度拉伸为原来的2倍C.剪掉一半D.外表涂上绝缘材料2. 下列物体属于导体的是（）A.铁钉B.书本C.玻璃杯D.塑料袋3. 以下科学家中，以其名字命名电压单位的是（）A.牛顿B.伏特C.安培D.焦耳4. 下列说法正确的是（）A.物理学规定正电荷定向移动的方向为电流方向B.导体的电阻由导体的长度、横截面积和电压决定C.导线用铜制造是利用了铜具有较好的导热性D.遥感卫星利用物体辐射的紫外线拍摄地面情况5. 在如图所示电路中，电源电压不变，当滑动变阻器的滑片P由右端向中点移动时，下列说法正确的是（）A.电流表的示数变小B.电压表的示数变小C.电流表的示数不变D.电路总电流减小6. 如图2所示电路，开关闭合后两灯发光，以下说法正确的是（）A.电压表V的示数一定等于V1的示数B.电压表V的示数一定大于V1的示数C.电流表A的示数一定等于A1的示数D.电流表A的示数一定等于A1示数的2倍7. 如图所示电路中，甲、乙两处分别接入电流表或电压表。

当S闭合后，为使两灯均能发光，则（）A.甲接入电流表，乙接入电压表B.甲、乙均接入电流表C.甲、乙均接入电压表D.甲接入电压表，乙接入电流表8. 如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是( ）A.电路中的电阻变大，灯泡变亮B.电路中的电阻变小，灯泡变亮C.电路中的电阻变大，灯泡变暗D.电路中的电阻变小，灯泡变暗9. 如图所示的电路中，闭合开关，当滑动变阻器的滑片向左滑动时，滑动变阻器接入电路中的电阻R和通过电流表的电流I变化情况是（）A.R减小，I增大B.R减小，I减小C.R增大，I增大D.R增大，I减小10. 如图所示电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P向右移动时，则下列说法正确的是（）A．电流表A2与 A 的示数的比值将减小B.电压表V 的示数与电流表 A 的示数的比值将减小C.电压表V 的示数与电流表 A 示数的乘积将增大D.电流表 A 与A1的示数的比值将增大11. 如图3所示电路，当开关闭合，两灯正常发光。

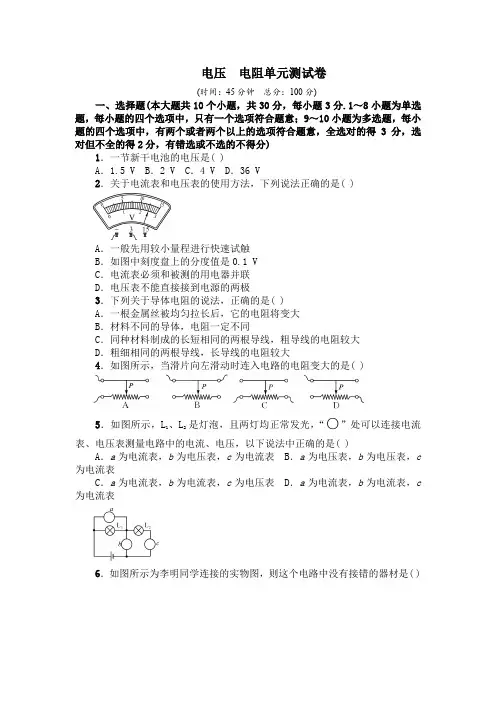

电压 电阻单元测试卷(时间：45分钟 总分：100分)一、选择题(本大题共10个小题，共30分，每小题3分.1～8小题为单选题，每小题的四个选项中，只有一个选项符合题意；9～10小题为多选题，每小题的四个选项中，有两个或者两个以上的选项符合题意，全选对的得3分，选对但不全的得2分，有错选或不选的不得分)1．一节新干电池的电压是( )A ．1.5 VB ．2 VC ．4 VD ．36 V2．关于电流表和电压表的使用方法，下列说法正确的是( )A ．一般先用较小量程进行快速试触B ．如图中刻度盘上的分度值是0.1 VC ．电流表必须和被测的用电器并联D ．电压表不能直接接到电源的两极3．下列关于导体电阻的说法，正确的是( ) A ．一根金属丝被均匀拉长后，它的电阻将变大 B ．材料不同的导体，电阻一定不同C ．同种材料制成的长短相同的两根导线，粗导线的电阻较大D ．粗细相同的两根导线，长导线的电阻较大4．如图所示，当滑片向左滑动时连入电路的电阻变大的是( )5．如图所示，L 1、L 2是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是( )A ．a 为电流表，b 为电压表，c 为电流表B ．a 为电压表，b 为电压表，c 为电流表C ．a 为电流表，b 为电流表，c 为电压表D ．a 为电流表，b 为电流表，c 为电流表6．如图所示为李明同学连接的实物图，则这个电路中没有接错的器材是( )A ．电流表B ．电压表C ．变阻器D ．开关7．图甲为某可调节亮度的台灯，图乙为其用于调光的电位器结构图，a 、b 、c 是它的是三个接线柱，a 、c 分别与弧形电阻丝的两端相连，b 与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是( )A ．电位器和滑动变阻器的工作原理是相同的B ．电位器与灯泡并联C ．若只将a 、c 接入电路，顺时针转动旋钮时灯泡变亮D ．若只将b 、c 接入电路，顺时针转动旋钮时灯泡变暗8．如图所示，电源电压不变，闭合开关，电压表V 1的示数为6 V ，电压表V 2的示数为3.6 V ．那么下列说法中不正确的是( )A ．电源电压为6 VB ．L 1两端电压为2.4 VC ．将电压表V 2换成电流表，则L 1亮，L 2不亮D ．将电压表都换成电流表，开关闭合时L 1与L 2并联9．小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是( )10．在图中所示的电路中，电源电压保持不变，闭合开关S ，电路正常工作一段时间后小灯泡熄灭，且只有一只电表的示数变大．若电路中只发生一处故障，且只发生在灯L 或电阻R 上，则将灯L 和电阻R 的位置对换后，下列判断正确的是( )A ．可能是R 短路，两电表的指针均无偏转B ．可能是R 断路，两电表的指针均发生偏转C ．可能是L 短路，两电表的指针均发生偏转D ．可能是L 断路，两电表的指针均无偏转二、填空及作图题(本大题共8个小题，共34分；第14小题6分，其他小题每空2分)11.____ __是能够提供电压的装置；一节5号干电池两端的正常电压应为____ __V.12．滑动变阻器铭牌上面标有电流值和电阻值，如图甲所示，其中50 Ω和1.2 A 表示____ _．如图乙中电阻箱的读数是_____Ω.13．灯L 1与灯L 2串联，先用电压表测灯L 1两端的电压，如图所示．再测灯L 2两端的电压时，只将电压表接A 的一端改接C ，这种接法__ __(填“正确”或“不正确”)．原因是__ __．14．如图(a)所示电路图，灯L 1和L 2是____ __联的，闭合开关S 后，电压表V 1的示数是1.4 V ，此时灯L 2两端的电压是___ __V(已知电源由两节干电池串联组成)；用笔画线作为导线，将图(b)中元件对应连接成实物电路图．15．小宇用如图所示电路图做电学实验，请帮他完成下列填空：(1)当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将____ __(填“变暗”“不变”或“变亮”)．(2)当滑动变阻器的A、D接入电路中，要使灯L变暗，滑片P应向___ __(填“右”或“左”)端移动．的示数为2 V，电压表16．在如图所示的电路中，闭合开关S后，电压表V1V的示数为6 V，电流表A的示数为0.3 A．则通过灯L的电流为_ __，电压表1的示数为__ __．V217．一串小彩灯，每个小彩灯上标有“4 V 0.4 A”，将这一串小彩灯接在220 V电路中，为使彩灯正常发光，应将 _个小彩灯___ __联使用．18．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作．一段时间后，发现电路中至少有一个电表的示数变大，故障发生在电阻R1、R2上，其他元件仍保持完好．(1)用一个完好的小灯替换R2后，小灯___ __(填“一定发光”或“可能发光”)．(2)在原故障电路中，将电流表A与R1位置互换后，电压表V的示数不发生变化，电路中可能存在的故障是______．三、实验探究题(本大题共2个小题，共22分；第19小题10分，第20小题12分)19．在探究“串联电路中用电器两端的电压与电源两端电压的关系”时，小明同学想用图甲中的器材组成电路，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压，请你帮助他完成下述工作(电源电压不超过3 V)．(1)画出电路图．(2)用笔画线表示导线，将实物图连成实验电路．(3)正确操作后，测量电源两端电压和灯泡两端电压的两电压表示数分别如图乙a、b所示，则电源两端的电压为_ __V，被直接测量的灯泡两端的电压为_ _V.(4)根据串联电路中用电器两端的电压与电源两端电压的关系可知，另一个灯泡两端的电压为_ __V.20．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P.实验室还提供了下列器材：电压表、电流表、电池组(电压3 V)、滑动变阻器(20 Ω2 A)、刻度尺、开关和导线若干．(1)闭合开关前，应将滑动变阻器的滑片移至变阻器的最____ __(填“左”或“右”)端．(2)某次实验中，测得电压表的读数为2.1 V，电流表指针偏转如图乙所示，则电流表的读数为I＝____ __A，过了一段时间后，发现电流表示数变为0，电压表示数变大，则电路故障可能是_ __．(3)实验中移动金属夹P，分别测得AP段的长度l和对应的电阻值R，数据如下表：比”)．(4)根据探究结果，如果有一根材料和粗细相同的金属丝长度为 1 m，则它的电阻为___ __Ω.(5)小虎同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置．晓辉认为他的说法是错误的，理由是___ _．四、计算应用题(本大题共1个小题，共14分．解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分)21．如图所示，已知电源电压为9 V，电压表V1、V2的规格相同，闭合开关S，电压表V1的示数为6 V，通过灯泡L2的电流为0.5 A，回答下面问题：(1)灯泡L1和L2两端的电压各是多少？(2)通过灯泡L1的电流是多少？电流表示数为多少？(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？答案一、选择题1．一节新干电池的电压是(A)A ．1.5 VB ．2 VC ．4 VD ．36 V2．关于电流表和电压表的使用方法，下列说法正确的是(B)A ．一般先用较小量程进行快速试触B ．如图中刻度盘上的分度值是0.1 VC ．电流表必须和被测的用电器并联D ．电压表不能直接接到电源的两极3．下列关于导体电阻的说法，正确的是(A) A ．一根金属丝被均匀拉长后，它的电阻将变大 B ．材料不同的导体，电阻一定不同C ．同种材料制成的长短相同的两根导线，粗导线的电阻较大D ．粗细相同的两根导线，长导线的电阻较大4．如图所示，当滑片向左滑动时连入电路的电阻变大的是(D)5．如图所示，L 1、L 2是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是(B)A ．a 为电流表，b 为电压表，c 为电流表B ．a 为电压表，b 为电压表，c 为电流表C ．a 为电流表，b 为电流表，c 为电压表D ．a 为电流表，b 为电流表，c 为电流表6．如图所示为李明同学连接的实物图，则这个电路中没有接错的器材是(D)A ．电流表B ．电压表C ．变阻器D ．开关7．图甲为某可调节亮度的台灯，图乙为其用于调光的电位器结构图，a 、b 、c 是它的是三个接线柱，a 、c 分别与弧形电阻丝的两端相连，b 与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是(A)A ．电位器和滑动变阻器的工作原理是相同的B ．电位器与灯泡并联C ．若只将a 、c 接入电路，顺时针转动旋钮时灯泡变亮D ．若只将b 、c 接入电路，顺时针转动旋钮时灯泡变暗8．如图所示，电源电压不变，闭合开关，电压表V 1的示数为6 V ，电压表V 2的示数为3.6 V ．那么下列说法中不正确的是(D)A ．电源电压为6 VB ．L 1两端电压为2.4 VC ．将电压表V 2换成电流表，则L 1亮，L 2不亮D ．将电压表都换成电流表，开关闭合时L 1与L 2并联9．小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是(BC)10．在图中所示的电路中，电源电压保持不变，闭合开关S ，电路正常工作一段时间后小灯泡熄灭，且只有一只电表的示数变大．若电路中只发生一处故障，且只发生在灯L 或电阻R 上，则将灯L 和电阻R 的位置对换后，下列判断正确的是(CD)A ．可能是R 短路，两电表的指针均无偏转B ．可能是R 断路，两电表的指针均发生偏转C ．可能是L 短路，两电表的指针均发生偏转D ．可能是L 断路，两电表的指针均无偏转 二、填空及作图题11.____电源__是能够提供电压的装置；一节5号干电池两端的正常电压应为____1.5__V.12．滑动变阻器铭牌上面标有电流值和电阻值，如图甲所示，其中50 Ω和1.2 A 表示____最大阻值为50__Ω，允许通过的最大电流为1.2__A__．如图乙中电阻箱的读数是____3__204__Ω.13．灯L 1与灯L 2串联，先用电压表测灯L 1两端的电压，如图所示．再测灯L 2两端的电压时，只将电压表接A 的一端改接C ，这种接法__不正确__(填“正确”或“不正确”)．原因是__电压表的“＋、－”接线柱接反了__．14．如图(a)所示电路图，灯L 1和L 2是____串__联的，闭合开关S 后，电压表V 1的示数是1.4 V ，此时灯L 2两端的电压是____1.6__V(已知电源由两节干电池串联组成)；用笔画线作为导线，将图(b)中元件对应连接成实物电路图．解：15．小宇用如图所示电路图做电学实验，请帮他完成下列填空：(1)当滑动变阻器的B 、C 两个接线柱接入电路中，滑片P 向A 端移动时，灯L 将____变亮__(填“变暗”“不变”或“变亮”)．(2)当滑动变阻器的A 、D 接入电路中，要使灯L 变暗，滑片P 应向____左__(填“右”或“左”)端移动．16．在如图所示的电路中，闭合开关S后，电压表V的示数为2 V，电压表1的电流为__0.3__A__，V的示数为6 V，电流表A的示数为0.3 A．则通过灯L1的示数为__4__V__．电压表V217．一串小彩灯，每个小彩灯上标有“4 V 0.4 A”，将这一串小彩灯接在220 V电路中，为使彩灯正常发光，应将__55__个小彩灯____串__联使用．18．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作．一段时间后，发现电路中至少有一个电表的示数变大，故障发生在电阻R1、R2上，其他元件仍保持完好．(1)用一个完好的小灯替换R2后，小灯____一定发光__(填“一定发光”或“可能发光”)．(2)在原故障电路中，将电流表A与R1位置互换后，电压表V的示数不发生变化，电路中可能存在的故障是____R1短路或R2断路或R1短路且R2断路__．三、实验探究题(本大题共2个小题，共22分；第19小题10分，第20小题12分)19．在探究“串联电路中用电器两端的电压与电源两端电压的关系”时，小明同学想用图甲中的器材组成电路，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压，请你帮助他完成下述工作(电源电压不超过3 V)．(1)在方框内画出电路图．解：(2)用笔画线表示导线，将实物图连成实验电路．解：(3)正确操作后，测量电源两端电压和灯泡两端电压的两电压表示数分别如图乙a、b所示，则电源两端的电压为__2.8__V，被直接测量的灯泡两端的电压为__1.6__V.(4)根据串联电路中用电器两端的电压与电源两端电压的关系可知，另一个灯泡两端的电压为__1.2__V.20．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P.实验室还提供了下列器材：电压表、电流表、电池组(电压3 V)、滑动变阻器(20 Ω2 A)、刻度尺、开关和导线若干．(1)闭合开关前，应将滑动变阻器的滑片移至变阻器的最____右__(填“左”或“右”)端．(2)某次实验中，测得电压表的读数为2.1 V，电流表指针偏转如图乙所示，则电流表的读数为I＝____0.42__A，过了一段时间后，发现电流表示数变为0，电压表示数变大，则电路故障可能是__金属丝AP部分断路__．(3)实验中移动金属夹P，分别测得AP段的长度l和对应的电阻值R，数据如下表：____正比__(填“正比”或“反比”)．(4)根据探究结果，如果有一根材料和粗细相同的金属丝长度为 1 m，则它的电阻为____7__Ω.(5)小虎同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置．晓辉认为他的说法是错误的，理由是____电流表的测量值可能超过所选量程的最大值__．四、计算应用题(本大题共1个小题，共14分．解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分)21．解：(1)据图可知，由于电压表相当于断路，所以该电路只有一条电流的路径，即L1、L2是串联的；据图可知，电压表V1并联在L1两端，所以测量的是L1两端电压，则灯泡L1两端的电压：U1＝6 V电压表V2并联在L2两端，所以测量的是L2两端的电压，根据串联电路的电压特点可知，L2两端的电压：U2＝U－U1＝9 V－6 V＝3 V(2)L1、L2是串联的，已知通过灯泡L2的电流为0.5 A，根据串联电路中电流处处相等可知，通过灯泡L1的电流是0.5 A，电流表示数为0.5 A.(3)若灯泡L1灯丝烧断，则灯L1所在部分电路处于断路，电压表V1可通过灯泡L2与电源两端连接完好(闭合开关S后)，测电源两端电压，所以电压表V1的示数为9 V．电压表V2测灯泡L2两端电压，则示数为0 V.。

人教版九年级物理全一册第十六章《电压电阻》综合测试题（含答案）一．选择题1．下列单位换算中正确的是（）A．3.6km＝3.6km×1000m＝3600mB．3.6km＝3.6km×1000＝3600cmC．3.6km＝3.6×1000＝3600mD．3.6km＝3.6×1000m＝3600m2．2019年初，我国22岁的年轻科学家曹原在石墨烯超导领域中取得了重大突破，让超导科技向前迈出了一大步。
