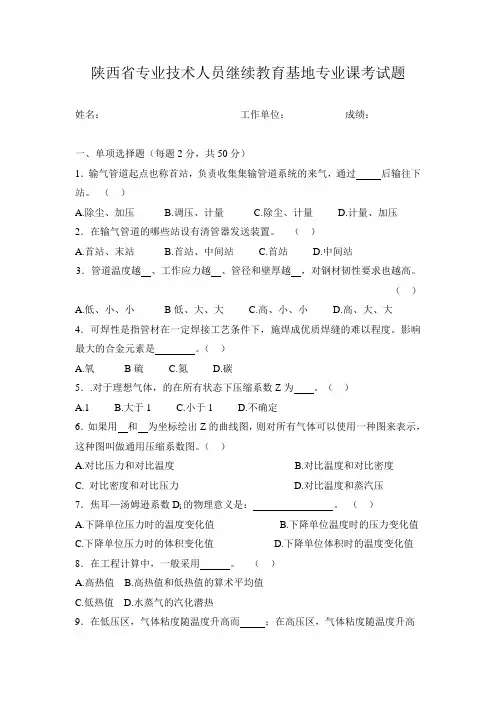

陕西省专业技术人员继续教育基地专业课考试题姓名：工作单位：成绩：一、单项选择题（每题2分，共50分）1．输气管道起点也称首站，负责收集集输管道系统的来气，通过后输往下站。
（）A.除尘、加压B.调压、计量C.除尘、计量D.计量、加压2．在输气管道的哪些站设有清管器发送装置。
（）A.首站、末站B.首站、中间站C.首站D.中间站3．管道温度越、工作应力越、管径和壁厚越，对钢材韧性要求也越高。
（）A.低、小、小B低、大、大 C.高、小、小 D.高、大、大4．可焊性是指管材在一定焊接工艺条件下，施焊成优质焊缝的难以程度。
影响最大的合金元素是。
（）A.氧B硫 C.氮 D.碳5．.对于理想气体，的在所有状态下压缩系数Z为。
（）A.1B.大于1C.小于1D.不确定6．如果用和为坐标绘出Z的曲线图，则对所有气体可以使用一种图来表示，这种图叫做通用压缩系数图。
（）A.对比压力和对比温度B.对比温度和对比密度C. 对比密度和对比压力D.对比温度和蒸汽压7．焦耳—汤姆逊系数D i的物理意义是：。
（）A.下降单位压力时的温度变化值B.下降单位温度时的压力变化值C.下降单位压力时的体积变化值D.下降单位体积时的温度变化值8．在工程计算中，一般采用。
（）A.高热值B.高热值和低热值的算术平均值C.低热值D.水蒸气的汽化潜热9．在低压区，气体粘度随温度升高而；在高压区，气体粘度随温度升高而。
（）A.降低、降低B.降低、升高C.升高、降低D.升高、升高10．导热系数是物质的特性参数，表示沿着导热方向，每米长度上的温度降为1K时，每秒所传导的热量。
（）A.热对流能力B.放热能力C.发热能力D.导热能力11．烃露点就是达到饱和状态时的温度。
（）A.液态混合物B. 气态混合物C.液体单质D.气体单质12．泡点就是达到饱和状态时的温度。
（）A.液态混合物B. 气态混合物C.液体单质D.气体单质13．对于干线输气管道来说，基本上都处于。
（）A.混合摩擦区B. 水力光滑区C.阻力平方区D.层流区14．对于城市配气管网来说，基本上都处于。
《输气管道设计与管理》综合复习资料一、填空题1、天然气是指从地层内开发生产出来的、可燃的、烃和非烃混合气体，这种气体有的是基本上以气态形式从气井中开采出来的，称为 ；有的是随液石油一块儿从油井中开采出来的，称为 。
2、输气系统从生产到使用各环节紧密相连，天然气从生产到使用大约有五个环节，采气、净气、输气、储气、供配气。
这五个环节有三套管网相连，即： 、 和城市配气网。
这三套管网形成一个统一、连续、密闭的输气系统。
3、天然气是一种混合气体，混合气体的物理性质决定于天然气组成和各组分气体的性质。
天然气的组成有三种表示方法：即 、摩尔组成和 。
4、在温度不变的条件下，气体的粘度随着压力的增大而 。
在高压下（大于100atm ），气体的粘度随着温度的增大而 。
5、气体被水蒸气所饱和，开始产生水滴时的最高温度称气体在该压力下的 ，它从另一侧面反映气体中的 。
6、天然气工业中最常用的脱水方法有三种分别是： 、固体吸附脱水和 。
7、对于长距离输气管线，当Q 、D 、P 1max 、P 2min 一定时，输气管末段的最大长度为：221max 2min max2P P L CQ-=，此时管末段的储气能力为 。
储气能力最大的末段长度为L max 的 倍。
8、北美、西欧有关的管道标准已规定，20英寸以上的气管应加内涂层，长距离输气管内壁一般涂敷有机树脂涂层的主要优点有： 、 。
9、工程上用压缩因子来表示真实气体与理想气体PVT 特性之间的差别，该值偏离1愈远，表明气体的PVT 性质偏离 性质愈远。
10、天然气的相对密度是指同一压力和温度下气体密度与 之比，无量纲。
11、“输气管道工程设计规范(GB50251-2003)”中规定：进入输气管道的气体必须清除机械杂质， 应比输送条件下最低环境温度低5℃；烃露点应低于 ，气体中的 不应低于20mg/m 3。
12、在工程上，一般根据 判断管线内的含水量是否达到形成水合物的条件。

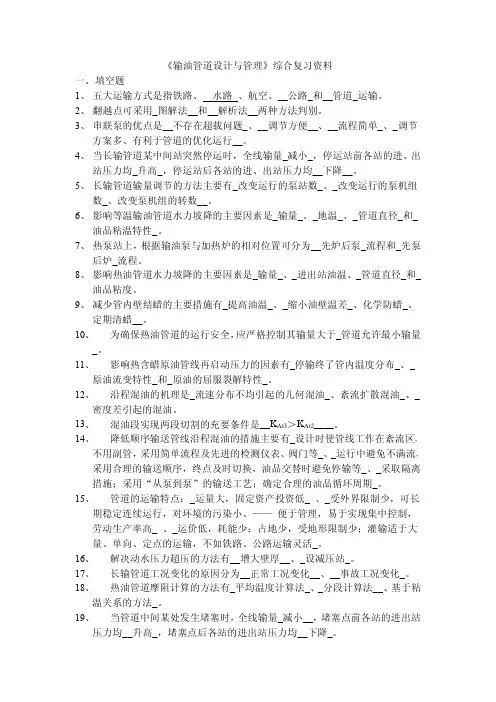

《输油管道设计与管理》综合复习资料一、填空题1、五大运输方式是指铁路、水路、航空、__公路_和__管道_运输。
2、翻越点可采用_图解法__和__解析法__两种方法判别。
3、串联泵的优点是__不存在超载问题_、__调节方便__、__流程简单_、_调节方案多、有利于管道的优化运行__。
4、当长输管道某中间站突然停运时，全线输量_减小_，停运站前各站的进、出站压力均_升高_，停运站后各站的进、出站压力均__下降__。
5、长输管道输量调节的方法主要有_改变运行的泵站数_、_改变运行的泵机组数_、改变泵机组的转数__。
6、影响等温输油管道水力坡降的主要因素是_输量_、_地温_、_管道直径_和_油品粘温特性_。
7、热泵站上，根据输油泵与加热炉的相对位置可分为__先炉后泵_流程和_先泵后炉_流程。
8、影响热油管道水力坡降的主要因素是_输量_、_进出站油温、_管道直径_和_油品粘度。
9、减少管内壁结蜡的主要措施有_提高油温_、_缩小油壁温差_、化学防蜡_、定期清蜡__。
10、为确保热油管道的运行安全，应严格控制其输量大于_管道允许最小输量_。
11、影响热含蜡原油管线再启动压力的因素有_停输终了管内温度分布_、_原油流变特性_和_原油的屈服裂解特性_。
12、沿程混油的机理是_流速分布不均引起的几何混油_、紊流扩散混油_、_密度差引起的混油。
13、混油段实现两段切割的充要条件是__K At3＞K At2____。
14、降低顺序输送管线沿程混油的措施主要有_设计时使管线工作在紊流区，不用副管，采用简单流程及先进的检测仪表、阀门等_、_运行中避免不满流，采用合理的输送顺序，终点及时切换，油品交替时避免停输等_、_采取隔离措施；采用“从泵到泵”的输送工艺；确定合理的油品循环周期_。
15、管道的运输特点：_运量大，固定资产投资低_、_受外界限制少，可长期稳定连续运行，对环境的污染小、——便于管理，易于实现集中控制，劳动生产率高_、_运价低，耗能少；占地少，受地形限制少；灌输适于大量、单向、定点的运输，不如铁路、公路运输灵活_。

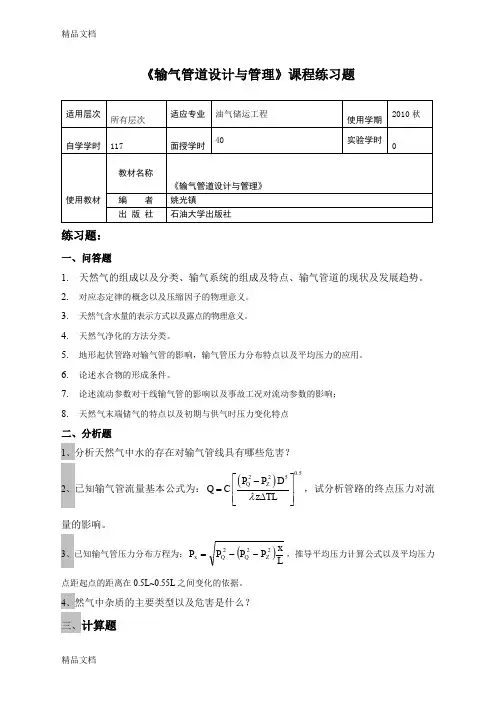

《输气管道设计与管理》课程练习题
练习题：
一、问答题
1. 天然气的组成以及分类、输气系统的组成及特点、输气管道的现状及发展趋势。
2. 对应态定律的概念以及压缩因子的物理意义。
3. 天然气含水量的表示方式以及露点的物理意义。
4. 天然气净化的方法分类。
5. 地形起伏管路对输气管的影响，输气管压力分布特点以及平均压力的应用。
6. 论述水合物的形成条件。
7. 论述流动参数对干线输气管的影响以及事故工况对流动参数的影响；
8. 天然气末端储气的特点以及初期与供气时压力变化特点
二、分析题
1、分析天然气中水的存在对输气管线具有哪些危害？
2、已知输气管流量基本公式为：()0.5225Q Z P P D Q C z TL λ⎡⎤-⎢⎥=∆⎢⎥⎣⎦
，试分析管路的终点压力对流量的影响。
3、已知输气管压力分布方程为：()L x P P P P Z Q Q x 222--=，推导平均压力计算公式以及平均压力点距起点的距离在0.5L~0.55L 之间变化的依据。
4、然气中杂质的主要类型以及危害是什么？
三、计算题
1、已知某输气管内P=60×105Pa，T=20℃，气体的容积组成为
CH
4=90％,C
2
H
6
=5％,C
3
H
8
=2％,C
4
H
10
=3％，计算该天然气的平均分子量、工程标准条件下
天然气的密度和相对密度。

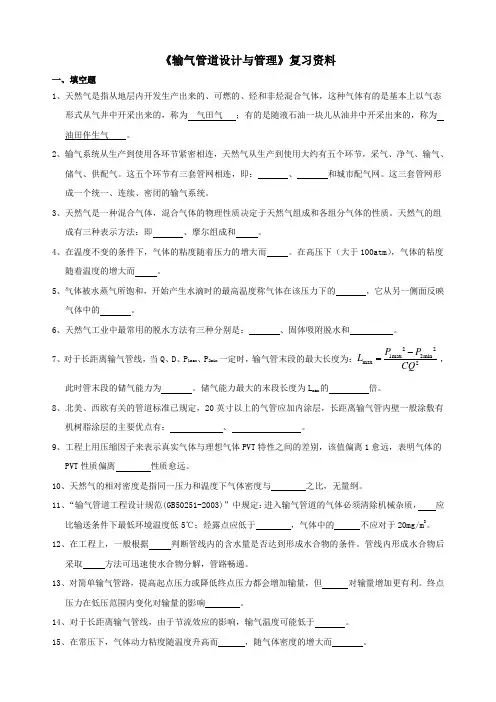

《输气管道设计与管理》复习资料一、填空题1、天然气是指从地层内开发生产出来的、可燃的、烃和非烃混合气体，这种气体有的是基本上以气态形式从气井中开采出来的，称为气田气；有的是随液石油一块儿从油井中开采出来的，称为油田伴生气。
2、输气系统从生产到使用各环节紧密相连，天然气从生产到使用大约有五个环节，采气、净气、输气、储气、供配气。
这五个环节有三套管网相连，即：、和城市配气网。
这三套管网形成一个统一、连续、密闭的输气系统。
3、天然气是一种混合气体，混合气体的物理性质决定于天然气组成和各组分气体的性质。
天然气的组成有三种表示方法：即、摩尔组成和。
4、在温度不变的条件下，气体的粘度随着压力的增大而。
在高压下（大于100atm），气体的粘度随着温度的增大而。
5、气体被水蒸气所饱和，开始产生水滴时的最高温度称气体在该压力下的，它从另一侧面反映气体中的。
6、天然气工业中最常用的脱水方法有三种分别是：、固体吸附脱水和。
7、对于长距离输气管线，当Q、D、P1max、P2min一定时，输气管末段的最大长度为：221max2minmax2P PLCQ-=，此时管末段的储气能力为。
储气能力最大的末段长度为L max的倍。
8、北美、西欧有关的管道标准已规定，20英寸以上的气管应加内涂层，长距离输气管内壁一般涂敷有机树脂涂层的主要优点有：、。
9、工程上用压缩因子来表示真实气体与理想气体PVT特性之间的差别，该值偏离1愈远，表明气体的PVT性质偏离性质愈远。
10、天然气的相对密度是指同一压力和温度下气体密度与之比，无量纲。
11、“输气管道工程设计规范(GB50251-2003)”中规定：进入输气管道的气体必须清除机械杂质，应比输送条件下最低环境温度低5℃；烃露点应低于，气体中的不应对于20mg/m3。
12、在工程上，一般根据判断管线内的含水量是否达到形成水合物的条件。
管线内形成水合物后采取方法可迅速使水合物分解，管路畅通。
13、对简单输气管路，提高起点压力或降低终点压力都会增加输量，但对输量增加更有利。
《燃气输配》复习题一、填空题1.能源按利用技术可分为和两类。
2.在燃气输送过程中，水容易形成，堵塞燃气管道的通路。
3.用户用气的日不均匀性系数计算公式是。
4.小时计算流量法中的法适用于独立居民小区、庭院支管和室内燃气管道。
5.图1中的燃气管道连接方式主要是材质管道采用的。
6.对城市埋地钢燃气管道威胁最大的是腐蚀。
7.在某个计算管段中不变的那部分流量称为该管段的流量。
图18.在研究环网水力可靠性时，总是假设最不利事故工况点在。
9.燃气压缩机的作用是：。
10.一般用地下储气库调节用气不均匀性；管道储气用于调节用气不均匀性。
11.按照利用技术分，天然气属于能源。
12.城市燃气加臭的目的是为了，加臭的地点通常在。
13.燃气小时计算流量的计算方法主要有：和两种。
14.燃气长输系统中，中间压气站的作用：。
15.城镇燃气输配系统由一般由： .构成。
16.燃气管道穿越河流的方法主要有：水下穿越、、三种。
17.燃气管道的附属设备包括、、和排水器等。
18.水力计算时，若燃气系统环网数目≥2，只要其中一封闭环的压力降闭合差超过精度要求，则需通过计算，以使每个封闭环网的压力降闭合差都满足精度要求。
19.地下储气库主要用来平衡不均匀用气。
20.按工作原理分，液化石油气的气化方式有气化和气化两种。
二、单相选择题1. 城镇燃气分类标准将城镇燃气分成( )等大类。
A ．管道煤气、压缩煤气、沼气B ．煤气、天然气、油制气、沼气C ．人工燃气、天然气、液化石油气、沼气D ．人工燃气、压缩煤气、天然气、液化石油气、沼气2. 工业企业年用气量的计算方法不包括（ ）。
A ．参考其它企业的年用气量。
B. 已知企业其他燃料的年用量时，企业年用气量C. 参考已用燃气且生产规模相近的同类企业年耗气量估算。
D. 已知工业产品用气定额时，企业年用气量=用气定额×年产量3. 通过上千公里输管线输送的技术、经济成本合理的燃气是( )。
A ．天然气B ．天然气、煤制气C ．天然气、油制气D ．天然气、液化石油气4. 老城区的住宅小区，其燃气管网的工作压力等级宜选择( )。

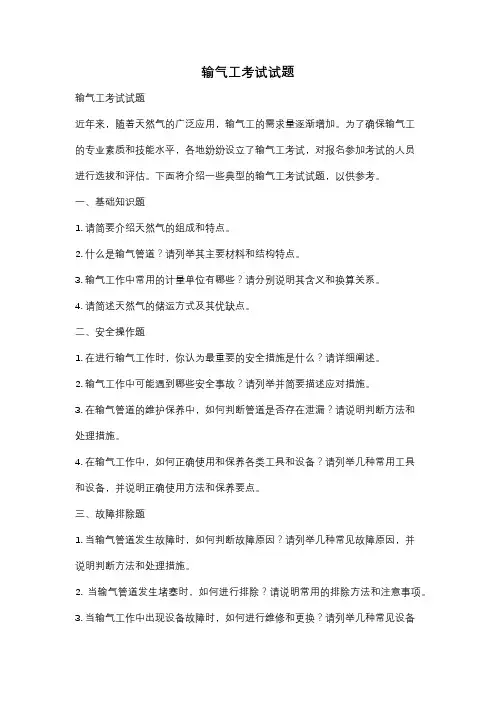

输气工考试试题输气工考试试题近年来，随着天然气的广泛应用，输气工的需求量逐渐增加。
为了确保输气工的专业素质和技能水平，各地纷纷设立了输气工考试，对报名参加考试的人员进行选拔和评估。
下面将介绍一些典型的输气工考试试题，以供参考。
一、基础知识题1. 请简要介绍天然气的组成和特点。
2. 什么是输气管道？请列举其主要材料和结构特点。
3. 输气工作中常用的计量单位有哪些？请分别说明其含义和换算关系。
4. 请简述天然气的储运方式及其优缺点。
二、安全操作题1. 在进行输气工作时，你认为最重要的安全措施是什么？请详细阐述。
2. 输气工作中可能遇到哪些安全事故？请列举并简要描述应对措施。
3. 在输气管道的维护保养中，如何判断管道是否存在泄漏？请说明判断方法和处理措施。
4. 在输气工作中，如何正确使用和保养各类工具和设备？请列举几种常用工具和设备，并说明正确使用方法和保养要点。
三、故障排除题1. 当输气管道发生故障时，如何判断故障原因？请列举几种常见故障原因，并说明判断方法和处理措施。
2. 当输气管道发生堵塞时，如何进行排除？请说明常用的排除方法和注意事项。
3. 当输气工作中出现设备故障时，如何进行维修和更换？请列举几种常见设备故障，并说明维修和更换方法。
四、环境保护题1. 输气工作可能对环境造成哪些影响？请列举并简要描述应对措施。
2. 当发现输气管道泄漏时，应该如何应对？请说明应急处理方法和报警流程。
3. 在输气工作中，如何合理使用能源和减少能源浪费？请列举几种常用的节能措施。
以上试题只是部分典型题目，希望考生能在备考过程中广泛积累相关知识和经验，做到理论与实践相结合。
同时，考生还应注重培养自己的动手操作能力和解决问题的能力，这对于成为一名合格的输气工来说同样重要。
总之，输气工考试试题涵盖了基础知识、安全操作、故障排除和环境保护等多个方面，考察了考生的专业素养和应变能力。
希望广大考生能够认真备考，通过考试，为输气工行业的发展做出贡献。

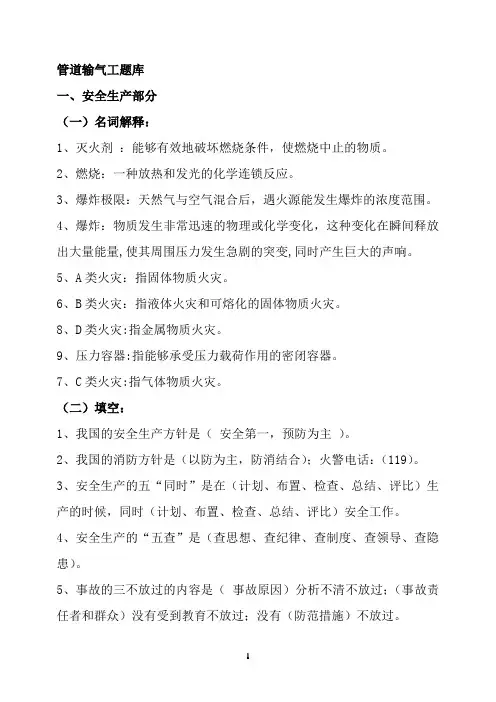

管道输气工题库一、安全生产部分（一）名词解释：1、灭火剂：能够有效地破坏燃烧条件，使燃烧中止的物质。
2、燃烧：一种放热和发光的化学连锁反应。
3、爆炸极限：天然气与空气混合后，遇火源能发生爆炸的浓度范围。
4、爆炸：物质发生非常迅速的物理或化学变化，这种变化在瞬间释放出大量能量,使其周围压力发生急剧的突变,同时产生巨大的声响。
5、A类火灾：指固体物质火灾。
6、B类火灾：指液体火灾和可熔化的固体物质火灾。
8、D类火灾:指金属物质火灾。
9、压力容器:指能够承受压力载荷作用的密闭容器。
7、C类火灾:指气体物质火灾。
（二）填空：1、我国的安全生产方针是（安全第一，预防为主）。
2、我国的消防方针是（以防为主，防消结合）；火警电话：（119）。
3、安全生产的五“同时”是在（计划、布置、检查、总结、评比）生产的时候，同时（计划、布置、检查、总结、评比）安全工作。
4、安全生产的“五查”是（查思想、查纪律、查制度、查领导、查隐患）。
5、事故的三不放过的内容是（事故原因）分析不清不放过；（事故责任者和群众）没有受到教育不放过；没有（防范措施）不放过。
6、“三级”安全教育是指：新工人的（入厂）教育、（站队）教育和（岗位）教育。
7、燃烧的三要素是（可燃物）、（助燃物）、（火源）。
8、扑救火灾的方法有(隔离)法、( 冷却)法、(窒息)法、(中断化学反应)法。
9、安全和生产发生矛盾时,在生产受到危胁的情况下，生产要(服从)安全。
10、影响爆炸极限的因素是混合物的原始(温度)、(压力)、惰性气体与杂质的(含量)、火源性质以及容器大小等。
11、安全生产(1)任务重、工作紧张时，(越要抓)安全生产；(2)条件好,工作顺利时,(越要抓)安全生产；(3)完成任务有困难,大家心情急噪时,(越要抓)安全生产；(4)思想混乱时, (越要抓)安全生产；(5)过年过节,精力不集中时,(越要抓 )安全生产。
12、火灾分（ A、B、C、D）四类。
13、水的灭火作用主要有：（冷却）作用、（窒息）作用、（乳化）作用、（稀释）作用。

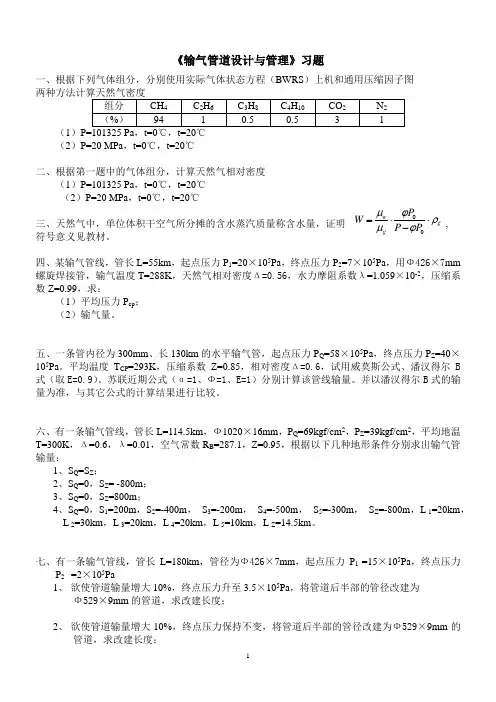

《输气管道设计与管理》习题一、根据下列气体组分，分别使用实际气体状态方程（BWRS ）上机和通用压缩因子图（1）（2）P=20 MPa ，t=0℃，t=20℃二、根据第一题中的气体组分，计算天然气相对密度（1）P=101325 Pa ，t=0℃，t=20℃（2）P=20 MPa ，t=0℃，t=20℃三、天然气中，单位体积干空气所分摊的含水蒸汽质量称含水量，证明 , 符号意义见教材。
四、某输气管线，管长L=55km ，起点压力P 1=20×105Pa ，终点压力P 2=7×105Pa ，用Ф426×7mm 螺旋焊接管，输气温度T=288K ，天然气相对密度Δ=0.56，水力摩阻系数λ=1.059×10-2，压缩系数Z=0.99，求：（1）平均压力P cp ；（2）输气量。
五、一条管内径为300mm 、长130km 的水平输气管，起点压力P Q =58×105Pa ，终点压力P Z =40×105Pa 。
平均温度T CP =293K ，压缩系数Z=0.85，相对密度Δ=0.6，试用威莫斯公式、潘汉得尔B 式（取E=0.9）。
苏联近期公式（α=1、Ф=1、E=1）分别计算该管线输量。
并以潘汉得尔B 式的输量为准，与其它公式的计算结果进行比较。
六、有一条输气管线，管长L=114.5km ，Ф1020×16mm ，P Q =69kgf/cm 2，P Z =39kgf/cm 2，平均地温T=300K ，Δ=0.6，λ=0.01，空气常数R B =287.1，Z=0.95，根据以下几种地形条件分别求出输气管输量：1、S Q =S Z ；2、S Q =0，S Z = -800m ；3、S Q =0，S Z =800m ；4、S Q =0，S 1=200m ，S 2=-400m ， S 3=-200m ， S 4=-500m ， S 5=-300m ， S Z =-800m ，L 1=20km ， L 2=30km ，L 3=20km ，L 4=20km ，L 5=10km ，L Z =14.5km 。
燃气输配期末考试题及答案一、选择题（每题2分，共20分）1. 燃气输配系统中，下列哪项不是输配管道的主要功能？A. 储存燃气B. 运输燃气C. 调节压力D. 分配燃气答案：A2. 燃气输配系统中，通常采用哪种方式来调节燃气的压力？A. 手动调节B. 自动调节C. 人工调节D. 定时调节答案：B3. 燃气管道的维护中，以下哪项不是常规的维护措施？A. 定期检查管道B. 定期更换管道C. 定期清理管道D. 定期检测泄漏答案：B4. 燃气泄漏时，以下哪项措施是错误的？A. 立即关闭燃气阀门B. 打开窗户通风C. 立即使用明火检查泄漏点D. 撤离现场并报警答案：C5. 燃气输配系统中，下列哪种设备不是用于燃气的储存？A. 储气罐B. 调压器C. 管道D. 燃气压缩机答案：B二、填空题（每空1分，共10分）1. 燃气输配系统主要由________、________和________组成。
答案：输气管道、调压站、用户端2. 燃气输配系统中的调压器主要作用是________和________。
答案：稳定压力、调节压力3. 燃气输配系统的压力调节通常采用________和________两种方式。
答案：手动调节、自动调节4. 燃气泄漏时，应立即采取的措施包括________、________和________。
答案：关闭阀门、通风、撤离现场5. 燃气输配系统中，管道的维护包括________、________和________。
答案：定期检查、清理、检测泄漏三、简答题（每题10分，共30分）1. 简述燃气输配系统中调压器的功能和工作原理。
答案：调压器在燃气输配系统中的主要功能是保持燃气压力的稳定，同时可以根据需要调节压力。
工作原理通常是利用弹簧力或膜片力平衡燃气压力，通过调节弹簧或膜片的力来改变阀门的开度，从而控制燃气的流量，达到调节压力的目的。
2. 燃气输配系统在运行中可能遇到哪些问题？如何解决？答案：燃气输配系统在运行中可能遇到的问题包括管道泄漏、压力不稳定、设备故障等。
《输气管道设计与管理》考试试题年级: 专业: 姓名:一、填空题（40分，每空1分）1.天然气按中戊烷含量低于10mL/m 3时，称为__________。
2.洁气是指___________和___________含量甚微，不需要净化处理的天然气。
3.除湿度和含水量，____________也是表征天然气含水量的参数之一。
4.天然气热值分____________和____________，实际生产中采用____________。
5.天然气中加入惰性气体，爆炸极限范围____________。
6.常用于天然气净化的离心式分离器有____________和____________。
7.对于管输天然气，天然气中硫化氢的含量一般低于____________。
8.为了增大流通面积、降低流速，可以采用等流量管系统___________和___________来实现。
9.油气管道内常用的内表面除锈的方法有____________和____________。
10.管道内涂层对压缩机功率的影响是______________________，并可以使输气量______。
11.防止天然气生成水合物的途径有____________、____________、____________、____________。
12.离心压缩机稳定工况区是指性能曲线上____________和____________之间的区域。
13.压缩机转速越_____，压力比越_____，稳定工况区越窄。
14．压缩机并联后，可使____________增大。
15.中间压气站停运后，全线输气量_______；___________个压气站停运，全线输气量下降最少。
16.管道系统调节就是调节____________和____________两大部分。
17.计算末段管线长度，应考虑____________及末段起点压力____________和终点压力____________。
一、填空题1. 输气管道工程是指用管道输送天然气的工程，一般包括输气线路、(输气站)、管道穿（跨）越及辅助生产设施等工程内容。
2. 材料的导热系数值越大，则材料导热能力（越强）。
3. 在平壁导热过程中，平壁材料的厚度越大，则导热热阻（越大）。
4. 线路截断阀室属于线路工程的一部分，主要设备包括(清管三通)、线路截断球阀、上下游放空旁通流程、放空立管等。
5. 清管的目的在于清除输气管道内的杂物、积污，提高管道输送效率，（减少摩阻损失和管道内壁腐蚀），延长管道使用寿命。
6. 同一波长下黑体的光谱辐射能力的温度越高时，光谱辐射力（越大）。
7. 理想气体的模型是:气体分子之间的平均距离相当大，分子体积与气体总体积相比可忽略不计;(分子之间无作用力);分子之间的相互碰撞以及分子与容器壁的碰撞都是弹性碰撞。
8. 将一定质量的气体的（压力、体积）、温度联系起来的方程式叫气体状态方程式。
9. 手动阀室实现超压、低压、（压降速率检测）自动关断及阀室内工艺过程参数的就地指示。
10. RTU系统实现阀室内工艺过程的远程（数据采集）、监控、管理和对（可燃气体泄漏进行）监测报警。
11. 采出的天然气将其进行初加工后，作为产品向市场销售，其组成中（甲烷）所占比例最大。
12. 输气站是输气管道系统的重要组成部分，主要功能包括调压、过滤、计量、清管、增压和冷却等。
13. 当天然气中有（液态水）时，天然气中的酸性气体将对管道内壁产生腐蚀。
14. 管输天然气的质量要求包括（管输过程中不出现液态水、固体和液体杂质必须消除干净、硫化氢和二氧化碳含量少）。
15. 《天然气》的气质标准规定天然气的含量高位发热量应（大于31.4）MJ/ m3。
简答题16、关于调度运行的基本任务有哪些？答案: （1）根据天然气输送计划、供气合同，合理编制输供气分配方案 设定运行参数值，实现安全、高效、低耗、均衡、优化输供气。
（2）组织日常时输气运行管理工作，实行集中统一指挥和气质监控管理。
《输气管道设计与管理》综合复习题一、填空题1、天然气是指从地层内开发生产出来的、可燃的、烃和非烃混合气体，这种气体有的是基本上以气态形式从气井中开采出来的，称为 气田气 ；有的是随液石油一块儿从油井中开采出来的，称为 油田伴生气 。
2、对于长距离输气管线，当Q 、D 、P 1max 、P 2min 一定时，输气管末段的最大长度为：221max 2min max 2P P L CQ-=，此时管末段的储气能力为 0 。
储气能力最大的末段长度为L max 的 0.5 倍。
3、为离心压气机配管时，常有出、入口相连的回流管路，其目的是避免压气机产生 喘振 。
4、北美、西欧有关的管道标准已规定，20英寸以上的气管应加内涂层，长距离输气管内壁一般涂敷有机树脂涂层的主要优点有： 提高管线输气量 、 增强防腐性能 。
5、工程上用压缩因子来表示真实气体与理想气体PVT 特性之间的差别，该值偏离1愈远，表明气体的PVT 性质偏离 理想气体 性质愈远。
6、在工程上，一般根据 水露点 判断管线内的含水量是否达到形成水合物的条件。
管线内形成水合物后采取 降压 方法可迅速使水合物分解，管路畅通。
7、输气管内能否形成水合物主要取决于：(1) 天然气是否有足够的含水量 ；(2) 输气管中的压力、温度曲线是否落入水合物的形成区内 。
密度 大 的天然气易形成水合物。
8、首站入口压力一定的多压气站输气干线，若某站停运，则停运站号愈 小 ，输量下降愈 多 。
与正常运行相比，停运站上游各站压力均 上升 ，停运站下游各站压力均 下降 ，愈靠近停运站，压力变化幅度 越小 。
9、管输天然气最主要的三项质量指标为： 高发热值 、 硫化氢含量 、 水含量 和 总硫含量 。
10、沿线地形激烈起伏对输气管输量有影响，当线路纵断面图与通过管路起点水平线所围面积为正时，其输量 减小 ；面积为负时，输量 增大 。
这是由于气体 密度 沿管长变化所致。
二、问答及分析题1、水合物的形成条件是什么？生产中如何防止水合物的形成？答：形成水合物的条件有三：（1）天然气中含有足够的水分；（2）一定的温度与压力；（3）气体处于脉动、紊流等激烈扰动之中，并有结晶中心存在。
输气工理论试题以及答案一、判断题（共8题，共16分）1. 截止阀有节流作用，但一般不允许作为节流阀。
正确答（江南博哥）案：正确2. 土壤中的杂散电流不会影响埋地管线的电化学腐蚀速度。
正确答案：错误3. 阴极保护电位越高保护效果越好。
正确答案：错误4. 压力表所指示的压力叫绝对压力。
正确答案：错误5. UPS在正常供电和旁路供电之间的转换为无间断的。
正确答案：正确6. 站控室操作台上的 ESD按钮触发的是站三级ESD。
正确答案：正确7. 打开盲板时应缓慢旋松泄压螺塞，先不要卸下来，确认无压后，再将其与螺栓孔脱离。
正确答案：正确8. 阀门的填料压盖不宜压得过紧，应以阀门开关灵活为准。
正确答案：正确二、填空题（共42题，共84分）9. 输气站场常用的分离器是()和()两种正确答案：旋风分离器、过滤分离器10. 进行排污操作时，应先将被排污设备从工艺系统中隔离出来，并进行放空，降压到()时，再进行排污操作正确答案：0.6Mpa11. 排污管线排污时，应先开() ，后开()正确答案：球阀、旋塞阀12. ( ）和()监视是 ROTORK 电动执行器的基本功能之一正确答案：力矩、阀位13. ROTORK 电动执行器就地操作有()和()两种方式。
正确答案：手动、电动14. 站场可燃气体探测器报警点的设置：一级报警()LEL，二级报警()LEL。
正确答案：20%、50%15. 操作快开盲板操作时，快开盲板()不得站人。
正确答案：正面和内侧面16. 调压橇主要由() 、() 、()组成。
正确答案：安全切断阀、监控调压阀、工作调压阀17. 进行氧化反应，失去电子的电极叫（），进行还原反应，得到电子的电极叫（）。
正确答案：阴极、阳极18. 金属与电解质溶液接触，经过一定时间之后，可以获得一个稳定的电位值，这个电位值通常称为腐蚀电位，又叫() ，此电位大约为()。
正确答案：自然电位、-0.6V19. 球阀主要由() 、()、() 、()四大部件组成。
《输气管道设计与管理》综合复习题
一、填空题
1、天然气是指从地层内开发生产出来的、可燃的、烃和非烃混合气体，这种气体有的是基本上以气态形式从气井中开采出来的，称为 气田气 ；有的是随液石油一块儿从油井中开采出来的，称为 油田伴生气 。
2、对于长距离输气管线，当Q 、D 、P 1max 、P 2min 一定时，输气管末段的最大长度为：221max 2min max 2P P L CQ
-=，此时管末段的储气能力为 0 。
储气能力最大的末段长度为L max 的 0.5 倍。
3、为离心压气机配管时，常有出、入口相连的回流管路，其目的是避免压气机产生 喘振 。
4、北美、西欧有关的管道标准已规定，20英寸以上的气管应加内涂层，长距离输气管内壁一般涂敷有机树脂涂层的主要优点有： 提高管线输气量 、 增强防腐性能 。
5、工程上用压缩因子来表示真实气体与理想气体PVT 特性之间的差别，该值偏离1愈远，表明气体的PVT 性质偏离 理想气体 性质愈远。
6、在工程上，一般根据 水露点 判断管线内的含水量是否达到形成水合物的条件。
管线内形成水合物后采取 降压 方法可迅速使水合物分解，管路畅通。
7、输气管内能否形成水合物主要取决于：
(1) 天然气是否有足够的含水量 ；
(2) 输气管中的压力、温度曲线是否落入水合物的形成区内 。
密度 大 的天然气易形成水合物。
8、首站入口压力一定的多压气站输气干线，若某站停运，则停运站号愈 小 ，输量下降愈 多 。
与正常运行相比，停运站上游各站压力均 上升 ，停运站下游各站压力均 下降 ，愈靠近停运站，压力变化幅度 越小 。
9、管输天然气最主要的三项质量指标为： 高发热值 、 硫化氢含量 、 水含量 和 总硫含量 。
10、沿线地形激烈起伏对输气管输量有影响，当线路纵断面图与通过管路起点水平线所围面积为正时，其输量 减小 ；面积为负时，输量 增大 。
这是由于气体 密度 沿管长变化所致。
二、问答及分析题
1、水合物的形成条件是什么？生产中如何防止水合物的形成？
答：形成水合物的条件有三：（1）天然气中含有足够的水分；（2）一定的温度与压力；（3）气体处于脉动、紊流等激烈扰动之中，并有结晶中心存在。
这三个条件，前两者是内在的、主要的，后者是外部的、次要的。
防止生成水合物不外乎破坏水合物形成的温度、压力和水分条件，使水合物是去存在的可能，主要方法有（1）加热（2）降压（3）添加抑制剂（4）干燥脱水。
2、分析天然气中水的存在对输气管线具有哪些危害？
答：（1）水积聚在管道低洼处，减少管道输气截面，增加输气阻力；
（2）水能在管内壁上形成一层水膜，遇酸性气体（H2S,CO2等）形成酸性水溶液，对管内壁腐蚀极为严重，是造成输气管道破坏的主要原因之一。
（3）水在一定温度和压力条件下还能和天然气中的某些组分生成冰雪状水合物（如CH4 ▪nH2O等），造成管路冰堵。
3、输气系统的组成及特点有哪些？
答：整个输气系统是由矿场集气管网、干线输气管道（网）、城市配气管网和与这些管网相匹配的站、场装置组成。
特点：1. 从生产到使用各环节紧密相连。
主要有采气、净气（除尘、脱水、脱硫等）、输气、储气、供配气5个环节。
2.气体可压缩性对输气和储气的影响。
（1）上下站输量不等时，压力变化较为平缓。
（2）输气管中体积流量沿着管长而改变，起始流量小，终点流量大。
（3）输气管末端储气。
3.可充分利用地层压力输气。
4、天然气中杂质的主要类型以及危害是什么？
答：地层中开采出来的天然气常含有砂、铁锈、水、水蒸气、硫化物、二氧化碳等杂质。
（1）砂、铁锈等固体尘粒：会对管道、压气机、仪表设备等产生磨损。
（2）水：会减少输气截面，增加输气阻力；与酸性气体（H2S,CO2）形成酸性水溶液，对管内壁产生腐蚀；在一定压力、温度条件下，水还能和天然气中的轻组分生成固体冰雪状水合物，堵塞管道；水蒸气会降低天然气热值。
（3）硫化物：①无机硫（H2S）。
H2S是酸性气体，H2S和其燃烧产物SO2是剧毒气体。
（空
气中含H2S 910mg/m3,0.06%时，使人严重中毒）。
② 有机硫，CS2和COS （硫氧化碳），天然气作为化工原料时易使催化剂中毒，影响产品质量。
（4）CO2：遇水生成碳酸，腐蚀管壁外，还影响天然气热值。
三、计算题
1、已知输气管长100公里，内径900mm ，平均压力为5MPa ，平均温度为5℃，输送介质为甲烷，其临界压力为44.91×105
Pa ，临界温度为191.05K ，求工程标准状态下输气管内气体的体积。
解：（1）气体临界压力=cm P 44.91×105Pa
临界温度=cm T 191.05K
（2）对比压力113.191
.4450Pr ==
对比温度456.105
.19115.278==Tr （3）查图知：Z 1=0.88
（4）求气体体积：
输气管体积3221635851000009.04
14.34πm L D V =⨯⨯=⨯=
标准状态下气体体积 3511011049140705
.19188.010132515.2931091.4463585T PZ ZT P m V V =⨯⨯⨯⨯⨯== 式中，Z=1
2、如图示，已知压气站方程：P P Q 221272
2334810=-⨯..，管路方程：
P P Q L D Q Z 222521000-=/.。
式中单位：Q − m 3/s; P − Pa; L − m; D − m L a =260km ， L b =145km ，D a =1m ，T ＝293K ，Z ＝0.9，压气站入口压力保持不变，为5.2MPa 。
(1) 压气站仅向A 城供气，当管A 终点压力P za ＝1.5MPa 时，求压气站出口压力和城市A 的供气量Qa 。
(2) 管线B 建成后，压气站同时向城市A 和城市B 供气，站流量增大为原流量的1.2倍，A 城的供气量减少为原流量的98.2％。
a 、求管路A 终点压力P za ；b 、若管B 终点压力P zb =1MPa ，求B 城供气量和管B 的直径。
(3) 若运行最高出站压力为7.5MPa ，B 管尾端最低压力为1MPa ，求不影响城市B 用户用气的最长检修时间。
解：（1）仅向A 城供气，联立压气站方程和管路方程，
P P Q 2212722334810=-⨯..
P P Q L D Q Z 222521000-=/.
其中，Q p p =2
得到27211048.33.2a Q p ⨯-=2.522/1000D L Q p a Z +
代入数据，得：()()1/102601000105.11048.3102.53.232
262726
⨯⨯+⨯=⨯-⨯⨯a a Q Q 求得：s m Q a /92.4503=
A
压气站出口压力()MPa p 424.792.4501048.3102.53.227262=⨯⨯-⨯⨯=
（2）①压气站流量s m Q Q a /104.5412.13==总
现在A 城的供气量s m Q Q a A /80.442%2.983==
利用压气站方程P P Q 2212722334810=-⨯..，求得：
压气站出口压力()MPa p 211.7104.5411048.3102.53.227262=⨯⨯-⨯⨯=
利用管路方程P P Q L D Q Z 222521000-=/.，求得：
管路A 终点压力()MPa p Za 010.11026080.442100010211.73226=⨯⨯⨯-⨯= ②B 城供气量s m Q Q Q A B /304.9880.442104.5413=-=-=总
利用管路方程P P Q L D Q Z 222521000-=/.，代入数据，得：
()()2.5226261000145304.9810001010211.7D
⨯⨯⨯=-⨯ 求得：D=0.5m.
（3）已知MPa P 5.7m ax 1= MPa P 1m in 2=
利用管路方程P P Q L D Q Z 222521000-=/.，求得：
MPa P 179.2m ax 2= MPa P 397.2m in 1=
求max pj P ，min pj P
MPa P P P P P pj 327.532max 2max 12max 2max 1max =⎪⎪⎭
⎫ ⎝⎛++= 同理，得MPa P pj 794.1min =
36200min max 24.110245810001459
.015.29315.29310132510)794.1327.5(0.5π41πD 41m l TZ T P P P Vs z pj pj =⨯⨯⨯⨯⨯-⨯⨯=-=
min 92.186=Qb
Vs
3、已知某输气管内P=44×105Pa ，T=278.15K ，气体的容积组成为CH 4=97％,C 2H 6=2％,C 3H 8=0.5％,C 4H 10=0.5％，计算该天然气的平均分子量、工程标准条件下天然气的密度和相对密度。
解：平均相对分子质量
∑=⨯+⨯+⨯+⨯==63.1658005.044005.03002.01697.0μy μi i 工程标准条件下天然气的密度
742.0414
.2263.16V μ
M ===ρ
相对密度
5738.02931
.1742.0a ===∆ρρ。
