福州大学866电路与系统(含数电、信号)考研真题试题2015—2020年

福州大学电子与通信工程复试面试题霍夫曼编码哈夫曼编码(Huffman Coding)是一种编码方式，哈夫曼编码是可变字长编码(VLC)的一种哈夫曼(Huffman)编码是一种常用的压缩编码方法，是Huffman于1952年为压缩文本文件建立的。

它的基本原理是频繁使用的数据用较短的代码代替，较少使用的数据用较长的代码代替，每个数据的代码各不相同。

这些代码都是二进制码，且码的长度是可变的。

哈夫曼压缩是个无损的压缩算法，一般用来压缩文本和程序文件。

哈夫曼压缩属于可变代码长度算法一族。

意思是个体符号（例如，文本文件中的字符）用一个特定长度的位序列替代。

因此，在文件中出现频率高的符号，使用短的位序列，而那些很少出现的符号，则用较长的位序列。

OSI 五层、七层结构OSI是Open System Interconnect的缩写，意为开放式系统互联。

国际标准化组织（ISO）制定了OSI模型。

这个模型把网络通信的工作分为7层，分别是物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。

建立七层模型的主要目的是为解决异种网络互连时所遇到的兼容性问题，其最主要的功能就是帮助不同类型的主机实现数据传输。

它的最大优点是将服务、接口和协议这三个概念明确地区分开来，通过七个层次化的结构模型使不同的系统不同的网络之间实现可靠的通讯。

服务说明某一层为上一层提供一些什么功能，接口说明上一层如何使用下层的服务，而协议涉及如何实现本层的服务；好处：1、减轻问题的复杂程度，一旦网络发生故障，可迅速定位故障所处层次，便于查找和纠错；2、在各层分别定义标准接口，使具备相同对等层的不同网络设备能实现互操作，各层之间则相对独立，一种高层协议可放在多种低层协议上运行；3、能有效刺激网络技术革新，因为每次更新都可以在小范围内进行，不需对整个网络动大手术；4、降低了复杂度，使程序更容易修改，产品开发的速度更快。

有源滤波器与无源滤波器的区别无源滤波器：这种电路主要有无源元件R、L和C组成有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优点。

参考试卷（1） -1-期中测验试卷一、填空题 （20分）（每题4分）1. 十进制数 128 对应的二进制数是 ，对应 8421BCD 码是 ________ ，对应的十六进制数是 ________ 。

2. 拉电流负载是门电路输出为____电平时的负载，灌电流负载是门电路输出为____电平时的负载。

3. TTL 或门的多余输入端应接____电平，或者与有用端 。

4. 在 C = 0，D = 1 时，函数 D C ACD F +=的值为 _________ 。

5. 右图中的CD = 。

二、将下列函数化简为最简与或式。

(20分)1. 用代数法化简2. 用卡诺图法化简 三、三变量奇校验电路的功能为：当输入奇数个“1”时，输出为1，否则输出为0。

试列出其真值表，写出简化逻辑式，并用下列电路实现之。

（30分）1） 与非门2） 四选一数据选择器（74LS153）3） 三线八线译码器（741LS38）和必要的门电路。

四、求下列各题的最简与或表达式。

（30分）∑∑+=），，，64()7,3,2,0()(d m C B A Y Y = AB + AC + ABD +BCD参考试卷（1）-2- 1.2.求下图中Y的最简与或式。

( 8 分)Y一、填空题( 每空1 分，共20 分)1. (62 ) 10 = ( ____ ) 2 = ( __________ ) 8421BCD码。

2. 已知函数∑BCY，可知使Y = 0 的输入变量最小项有____个。

(mA)==)5,4,3,1(,,3. 施密特触发器有____个阀值电压，分别称作________ 和________ 。

4.D触发器的特性方程为____________________ ；J-K触发器的特性方程为____________________ 。

5. 将模拟量转换为数字量，采用________ 转换器，将数字量转换为模拟量，采用________ 转换器。

6. 单稳态触发器有____ 个稳定状态；多谐振荡器有____ 个稳定状态。

数电试题及答案一、选择题1. 在数字电路中，最基本的逻辑关系有哪几种？A. 与、或、非B. 与、异或、同或C. 与、或、非、异或D. 与、或、非、同或、非门答案：C2. 下列哪个不是数字电路的特点？A. 抗干扰能力强B. 功耗低C. 运算速度快D. 模拟信号处理答案：D3. 逻辑门电路中，"0"和"1"分别代表的电压值是：A. 低电压和高电压B. 高电压和低电压C. 低电压和任意电压D. 任意电压和高电压答案：A二、填空题1. 数字电路是由_______和_______构成的电路。

答案：逻辑门；组合逻辑2. 一个基本的逻辑门至少需要_______个输入端。

答案：13. 一个完整的数字系统通常包括_______、_______和_______。

答案：输入设备；处理单元；输出设备三、简答题1. 请简述数字电路与模拟电路的区别。

答案：数字电路主要处理离散的数字信号，使用二进制逻辑来表示和处理信息，具有抗干扰能力强、功耗低、运算速度快等特点。

而模拟电路处理连续变化的模拟信号，能够模拟自然界的物理量变化，但易受干扰，运算速度相对较慢。

2. 什么是组合逻辑电路？它有哪些特点？答案：组合逻辑电路是由逻辑门组成的电路，其输出只依赖于当前的输入状态，不包含存储元件。

其特点是输出对输入具有即时响应，没有记忆功能，且输出状态的确定性使得电路设计和分析相对简单。

四、计算题1. 给定一个逻辑表达式：Y = A'B + AB'，其中A和B是输入变量，Y是输出。

如果A=1，B=0，求Y的值。

答案：将A=1，B=0代入表达式，得到Y = 1'0 + 10' = 0 + 0 = 0。

2. 计算以下逻辑电路的输出Z，当A=1，B=0，C=1时。

逻辑电路表达式：Z = (A + B')(A' + B + C)答案：将A=1，B=0，C=1代入表达式，得到Z = (1 + 0')(1' + 0 + 1) = (1)(1 + 1) = 2，但由于逻辑运算中只考虑0和1，因此Z的实际值为1。

十四套名校数电考研真题、答案与详解网学天地（）出品版权所有！目 录1华中科技大学2008年《电子技术基础》考研真题与答案 (1)2电子科技大学2010年《数字电路》考研真题与答案 (6)3浙江大学2011年《信号系统与数字电路》考研真题与答案 (14)4吉林大学2010年《电子技术》考研真题与答案 (20)5南开大学2011年《电子综合基础》考研真题与答案 (23)6华南理工大学2011年《电子技术基础》考研试题 (27)7哈尔滨工业大学2010年《电子技术基础》考研真题与答案 (33)8哈尔滨工业大学2010年《电路与数字电子技术》考研真题与答案 (39)9哈尔滨工业大学2010年《信号与系统、数字电路》考研真题与答案 (40)10复旦大学2009年《电子线路与集成电路设计》考研真题与答案 (48)11东南大学2008年《信号与系统、数字电路》考研真题与答案 (52)12深圳大学2011年《数字电路与专业综合》考研真题与答案 (60)13重庆大学2010年《电子技术一》考研真题与答案 (67)14北京邮电大学2009年《电子电路》考研真题与答案 (71)网学天地（ ）出品 版权所有！ 11 华中科技大学2008年《电子技术基础》考研真题与答案数字电子技术部分一、填空题（每空1分，共20分）4．数字电路中的三极管一般工作于________区和________区。

答案：截止 饱和5．(63)O 的二进制补码是________，格雷码是________。

答案：(101100)B (101010)B6．四个逻辑变量的最小项最多有________个，任意两个最小项之积为________。

答案：16 07．触发器是对脉冲________敏感的存储单元电路，锁存器是对脉冲________敏感的存储电源电路。

答案：边沿 电平8．对于一个含有逻辑变量A 的逻辑表达式L ，当其他变量用0或1代入后，表达式可化简为：L =________或________时，会产生竞争冒险。

目　录2013年福州大学826化工原理考研真题（回忆版，不完整）2015年福州大学826化工原理考研真题（回忆版，不完整）2016年福州大学826化工原理考研真题（回忆版，不完整）2013年福州大学826化工原理考研真题（回忆版，不完整）说明：以下试题来源于网络，仅供参考！一、选择填空（30分）选择、填空都是参考书上和课本知识点（参考书是指定那个阮奇编的）。

二、分析题（10分）考的是吸收塔，两个吸收塔连起来那种，让你分析一个量变化，会引起其他的怎么变。

三、大题（110分）1管路＋两个离心泵并联＋管路的伯努利方程＋泵的效率什么的方程＋…。

至少三问。

2过滤的常规计算——板框过滤＋常压（好像）＋…。

3传热——也是传热的常规计算，记好公式，熟练参考书上的题型。

4吸收——两股料，一上一下，好像是很典型很常规的。

5精馏——好像有个算总传热系数（带公式），有个算进料组成什么的。

6干燥——干燥的物料衡算，热量衡算，干燥时间。

2015年福州大学826化工原理考研真题（回忆版，不完整）说明：以下试题来源于网络，仅供参考！填空选择混杂题共40分，大题110分。

一、填空选择题（部分试题）（共40分）1恒定干燥的空气是保持着什么不变，共四个空。

2泵的流量调节阀在什么管路，调节的话，会使泵前的真空度和泵后的压力表读数如何变化。

3用蒸气加热流体，然后管壁温度接近什么温度二、分析题分析题是考的那个精馏那章的，v′减少，分析一些量的变化，然后还让画图。

三、大题1考的伯努利方程，然后还有泵的。

（1）求he；（2）要把流量增加百分之二十，问应该串联还是并联；（3）应该怎样测量管路特性曲线？应该测量什么参数？2是考的过滤那章的，没有计算复杂的物料衡算，问滤饼过滤满框时的过滤时间，洗涤时间，以及生产能力，还有当不洗涤时最大生产能力。

3考的是蒸气加热有机溶剂.（1）求管内有机溶液的给热系数；（2）求所能达到的温度；（3）将管数减少10根，问热量怎么变？4吸收硫化氢的，x a是零。

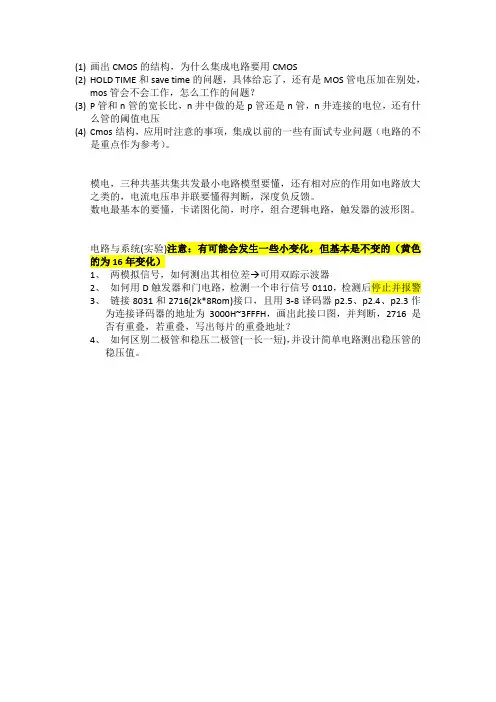

(1)画出CMOS的结构，为什么集成电路要用CMOS
(2)HOLD TIME和save time的问题，具体给忘了，还有是MOS管电压加在别处，
mos管会不会工作，怎么工作的问题？
(3)P管和n管的宽长比，n井中做的是p管还是n管，n井连接的电位，还有什
么管的阈值电压
(4)Cmos结构，应用时注意的事项，集成以前的一些有面试专业问题（电路的不
是重点作为参考）。

模电，三种共基共集共发最小电路模型要懂，还有相对应的作用如电路放大之类的，电流电压串并联要懂得判断，深度负反馈。

数电最基本的要懂，卡诺图化简，时序，组合逻辑电路，触发器的波形图。

电路与系统(实验)注意：有可能会发生一些小变化，但基本是不变的（黄色的为16年变化）
1、两模拟信号，如何测出其相位差 可用双踪示波器
2、如何用D触发器和门电路，检测一个串行信号0110，检测后停止并报警
3、链接8031和2716(2k*8Rom)接口，且用3-8译码器p2.5、p2.
4、p2.3作
为连接译码器的地址为3000H~3FFFH，画出此接口图，并判断，2716是否有重叠，若重叠，写出每片的重叠地址？
4、如何区别二极管和稳压二极管(一长一短)，并设计简单电路测出稳压管的
稳压值。

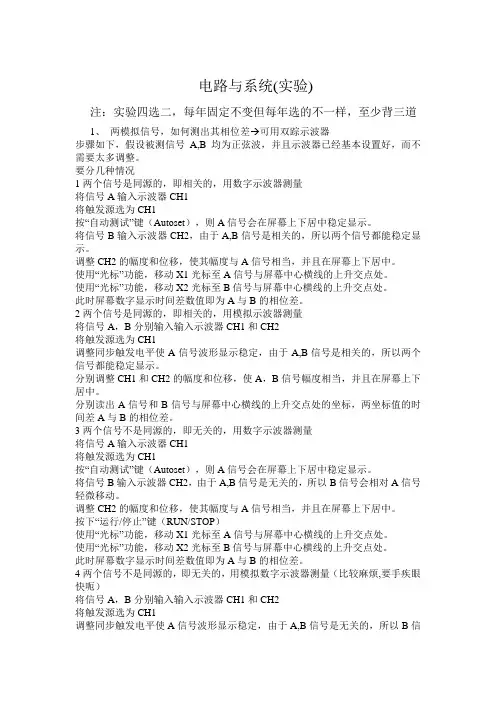

电路与系统(实验)注：实验四选二，每年固定不变但每年选的不一样，至少背三道1、两模拟信号，如何测出其相位差 可用双踪示波器步骤如下，假设被测信号A,B均为正弦波，并且示波器已经基本设置好，而不需要太多调整。

要分几种情况1 两个信号是同源的，即相关的，用数字示波器测量将信号A输入示波器CH1将触发源选为CH1按“自动测试”键（Autoset），则A信号会在屏幕上下居中稳定显示。

将信号B输入示波器CH2，由于A,B信号是相关的，所以两个信号都能稳定显示。

调整CH2的幅度和位移，使其幅度与A信号相当，并且在屏幕上下居中。

使用“光标”功能，移动X1光标至A信号与屏幕中心横线的上升交点处。

使用“光标”功能，移动X2光标至B信号与屏幕中心横线的上升交点处。

此时屏幕数字显示时间差数值即为A与B的相位差。

2 两个信号是同源的，即相关的，用模拟示波器测量将信号A，B分别输入输入示波器CH1和CH2将触发源选为CH1调整同步触发电平使A信号波形显示稳定，由于A,B信号是相关的，所以两个信号都能稳定显示。

分别调整CH1和CH2的幅度和位移，使A，B信号幅度相当，并且在屏幕上下居中。

分别读出A信号和B信号与屏幕中心横线的上升交点处的坐标，两坐标值的时间差A与B的相位差。

3 两个信号不是同源的，即无关的，用数字示波器测量将信号A输入示波器CH1将触发源选为CH1按“自动测试”键（Autoset），则A信号会在屏幕上下居中稳定显示。

将信号B输入示波器CH2，由于A,B信号是无关的，所以B信号会相对A信号轻微移动。

调整CH2的幅度和位移，使其幅度与A信号相当，并且在屏幕上下居中。

按下“运行/停止”键（RUN/STOP）使用“光标”功能，移动X1光标至A信号与屏幕中心横线的上升交点处。

使用“光标”功能，移动X2光标至B信号与屏幕中心横线的上升交点处。

此时屏幕数字显示时间差数值即为A与B的相位差。

4 两个信号不是同源的，即无关的，用模拟数字示波器测量（比较麻烦,要手疾眼快呃）将信号A，B分别输入输入示波器CH1和CH2将触发源选为CH1调整同步触发电平使A信号波形显示稳定，由于A,B信号是无关的，所以B信号会相对A信号轻微移动。

一、硕考考研寄语
1、成功，除了勤奋努力、正确方法、良好心态，还需要坚持和毅力。

2、不忘最初梦想，不弃任何努力，在绝望中寻找希望，人生终将辉煌。

二、适用专业与科目
1、适用专业：
电气工程与自动化学院：电机与电器、电力系统及其自动化、高电压与绝缘技术、电力电子与电力传动、电工理论与新技术、电气工程(专业学位)
2、适用科目：
811电路(电气)
三、内容简介与价值
（1）模拟试卷
《2014福州大学电路考研模拟五套卷与答案解析》完全遵循近年考试风格、真题题型、考查范围、命题趋势等进行模拟汇编。

题目难度比真题略为提高，目的在于让考生模拟考场、查缺补漏。

（2）答案解析
《2014福州大学电路考研模拟五套卷与答案解析》对具体题目配有答案解析，内容详实准确，重点突出，能使考生较好地检验复习效果，能及时针对薄弱环节进行最后的冲刺复习。

五、改版与售后服务
硕考官方每年均根据当年最新考试要求对本书进行改版升级并提供超值售后服务，请考生务必谨慎辨别，避免购买其他机构或个人销售的往年的盗版材料而耽误备考和前途。

六、纠错反馈与奖励
为了使您更有效地复习备考，如果您在复习过程中发现本书有任何出入（如错别字、考点解析不准确、答案错误）或其他疑问、编写建议等，可将具体内容（所购买的图书名称、章节、年份、题目、页数、或其他）发送至我们的纠错反馈专用邮箱。

我们将高度重视您的反馈，第一时间组织老师进行校对审核，并及时将结果反馈给您。

您的反馈一经采纳，我们将向您赠送价值10-500元不等的图书或辅导班抵用券。

详情请见：硕考网。

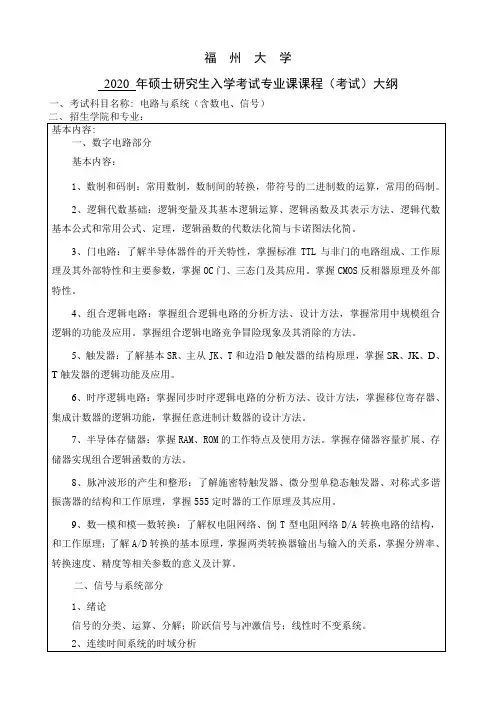

福州大学2020 年硕士研究生入学考试专业课课程（考试）大纲一、考试科目名称: 电路与系统（含数电、信号）二、招生学院和专业：基本内容:一、数字电路部分基本内容：1、数制和码制：常用数制，数制间的转换，带符号的二进制数的运算，常用的码制。

2、逻辑代数基础：逻辑变量及其基本逻辑运算、逻辑函数及其表示方法、逻辑代数基本公式和常用公式、定理，逻辑函数的代数法化简与卡诺图法化简。

3、门电路：了解半导体器件的开关特性，掌握标准TTL与非门的电路组成、工作原理及其外部特性和主要参数，掌握OC门、三态门及其应用。

掌握CMOS反相器原理及外部特性。

4、组合逻辑电路：掌握组合逻辑电路的分析方法、设计方法，掌握常用中规模组合逻辑的功能及应用。

掌握组合逻辑电路竞争冒险现象及其消除的方法。

5、触发器：了解基本SR、主从JK、T和边沿D触发器的结构原理，掌握SR、JK、D、T触发器的逻辑功能及应用。

6、时序逻辑电路：掌握同步时序逻辑电路的分析方法、设计方法，掌握移位寄存器、集成计数器的逻辑功能，掌握任意进制计数器的设计方法。

7、半导体存储器：掌握RAM、ROM的工作特点及使用方法。

掌握存储器容量扩展、存储器实现组合逻辑函数的方法。

8、脉冲波形的产生和整形：了解施密特触发器、微分型单稳态触发器、对称式多谐振荡器的结构和工作原理，掌握555定时器的工作原理及其应用。

9、数—模和模—数转换：了解权电阻网络、倒T型电阻网络D/A转换电路的结构，和工作原理；了解A/D转换的基本原理，掌握两类转换器输出与输入的关系，掌握分辨率、转换速度、精度等相关参数的意义及计算。

二、信号与系统部分1、绪论信号的分类、运算、分解；阶跃信号与冲激信号；线性时不变系统。

2、连续时间系统的时域分析微分方程的建立与求解；起始点的跳变；零输入响应与零状态响应；冲激响应与阶跃响应；卷积及其性质。

3、傅里叶变换傅里叶级数；傅里叶变换；傅里叶变换的性质；周期信号的傅里叶变换；抽样信号的傅里叶变换；抽样定理，离散傅里叶变换。
