RaneyNi催化剂

骨架镍催化剂的制法骨架镍催化剂(Raney nickel，拉尼镍)是利用粉碎了的镍一硅合金或镍一铝合金与苛性钠水溶液反应而制得。

用这种方法制得的催化剂具有晶体骨架结构，其内外表面吸附有大量氢气，具有很高的催化活性。

在放置过程中，催化剂会慢慢失去氢，在空气中活性下降得特别快。

因此只有在密闭良好的容器中，将骨架镍催化剂放在醇或其它惰性溶剂的液面以下，隔绝空气才会保持其活性。

拉尼镍是一种应用范围广泛的催化剂，差不多对所有能进行氢化和氢解的官能团都起作用。

对烯烃或芳环的氢化相当有效，能顺利地氢解碳--硫键(脱硫作用)；但对酰胺、酯的氢解效果不佳。

它的主要特点是在中性或碱性溶液中，能发挥很好的催化作用，尤其是在碱性条件下，催化作用更好。

因此在氢化时常加入少量的碱性物质，例如三乙胺、氢氧化钠和氢氧化锂等，均能明显提高活性(硝基化合物除外)。

如还原羰基化合物时，加入少量的碱，吸氢速度可以增加3～4倍。

与其它贵金属催化剂例如氧化铂、钯／炭等相比，其氢化温度和压力较高，但价格要便宜的多。

而且来源方便，制备简便。

卤素(尤其是碘)，含磷、硫、砷或铋的化合物及含硅、锗、锡或铅的有机金属化合物在不同程度上可使拉尼镍中毒。

在压力下，有水蒸气存在时，拉尼镍会很快失活，使用时应予注意。

拉尼镍活性降低的主要原因是①失去氢；②催化剂表面层组成改变，⑧由于生成结晶而使催化剂表面积减少，④中毒。

镍一硅合金由于较硬，粉碎和溶解都较难，所以使用不普遍。

通常，镍一铝合金是制备各种类型拉尼镍的基本原料。

含镍一般在30～50％之间，其余为铝。

使用上述组成的镍一铝合金，均能制得具有一定活性的拉尼镍，可根据需要加以选择。

最常用的镍—铝合金是镍铝各占50﹪的微细颗粒体。

其制备过程如下。

在氧化铝或石棉坩埚内，按比例先把纯铝放入坩埚，在电炉上熔融。

待温度达到 1000℃左右时，加入纯镍粉。

这时由于有熔化热产生，使温度升到 1200～1300℃。

用石墨棒不断搅动，保温 20～30分钟。

雷尼镍催化剂规格
雷尼镍(Raney Nickel)是一种特殊的催化剂，是由镍硫催化剂（Ni-S）制备而成的。

它有着很强的催化性，是能够催化过氧化反应（氢化反应）的领先材料。

并且，它具有优异的耐腐蚀性、抗氧化性、抗热震性以及抗（暴）震动性能。

雷尼镍的规格主要有厚度、直径和粒径。

厚度可以在0.2mm至2.5mm不等，直径可以在3mm至50mm不等，粒径可以在0.1mm至20mm不等。

此外，该镍催化剂还有着不同形状，如片状、块状、饼状以及椭圆状，可以根据需要自由调整。

雷尼镍的抗热震性能是由于其特殊的粒径和表面处理工艺而使其具有很好的热稳定性，从而使其具有很强的抗氧化性和抗热震性。

此外，因其extra-fine powder粉末的表面性质，可使其在高温环境下的耐久性得到极大的提升。

雷尼镍催化剂也具有优异的抗腐蚀性。

通过对镍硫铁催化剂内部活性位点的不断改进，使其催化能力极为深厚，具有良好的隔离反应物性而抑制腐蚀，也可以有效地增加表面粒子的附着，使其在热震环境下稳定性更加强大。

总而言之，雷尼镍催化剂规格多变，具有优良的耐腐蚀性、抗氧化性、抗热震性以及抗（暴）震动性能，是非常适用的催化剂材料。

雷尼镍催化剂
雷尼镍催化剂（Raney Nickel Catalyst）是一种常用的催化剂，由美国化学家Murray Raney于1926年发明。

它由细小的镍颗粒形成的多孔金属块组成，通常用于加氢反应、脱氢反应、加氧反应、加氨基反应等各种有机合成反应中。

雷尼镍催化剂的制备过程涉及将粗镍与一定比例的铝或铜混合，并用强碱性溶液（如氢氧化钠）溶解铝或铜。

随着反应的进行，铝或铜被溶解，留下孔隙的镍颗粒。

雷尼镍催化剂具有高效、选择性好、使用寿命长等优点，因此在化学、制药、石油等行业广泛应用。

需要注意的是，雷尼镍催化剂有毒性，使用时应注意安全。

雷尼镍催化剂的优点：
高效性：雷尼镍催化剂在很多加氢、脱氢、加氧、加氨基等有机合成反应中表现出良好的催化效果，反应速率快，反应条件温和，反应产率高。

选择性好：雷尼镍催化剂通常是高选择性的，可以将底物转化为所需的产物，而不产生副产物。

使用寿命长：在适当的条件下，雷尼镍催化剂可以重复使用多次，具有很长的使用寿命。

雷尼镍催化剂使用方法和注意事项目录一、引言二、催化剂的定义和分类2.1 定义2.2 分类三、雷尼镍催化剂简介3.1 特点与优势3.2 应用领域四、催化剂的使用方法和注意事项4.1 储存和包装4.2 使用前准备4.3 使用方法4.4 注意事项五、附件六、法律名词及注释七、结论一、引言本文档旨在提供详细的雷尼镍催化剂使用方法和注意事项，以帮助用户正确运用该催化剂并确保使用安全。

二、催化剂的定义和分类2.1 定义催化剂是能够在化学反应中加速反应速率，而不参与反应本身，且在反应结束后保持其本身不发生化学变化的物质。

2.2 分类催化剂可根据其物理性质、化学性质及应用领域等进行分类。

常见的分类有金属催化剂、过渡金属催化剂、酶催化剂等。

三、雷尼镍催化剂简介3.1 特点与优势雷尼镍催化剂具有高催化活性、催化作用持久、具有较广的应用温度范围等特点，因此在化学工业生产中得到广泛应用。

3.2 应用领域雷尼镍催化剂常用于催化加氢反应、催化转化反应等领域。

具体应用包括石油加工、化学合成、有机物催化等。

四、催化剂的使用方法和注意事项4.1 储存和包装催化剂需要存放在干燥、阴凉的地方，避免阳光直射。

包装时应采用密封包装以避免吸湿和受污染。

4.2 使用前准备使用前务必读取产品说明书，并了解催化剂的性质和特点。

检查催化剂包装是否完好，若有损坏应立即联系供应商。

4.3 使用方法按照产品说明书给出的配比和操作程序进行催化剂的使用。

严格控制温度、压力等操作条件，确保反应的正常进行。

4.4 注意事项- 使用过程中应佩戴适当的个人防护装备，如手套、护目镜等。

- 避免与催化剂长时间接触，以免引起过敏反应。

- 在使用过程中如有异常情况出现，应立即采取相应的安全措施，并及时停止使用催化剂。

五、附件本文档未涉及附件。

六、法律名词及注释本文档未涉及法律名词及注释。

七、结论本文提供了雷尼镍催化剂的使用方法和注意事项，希望能对用户正确使用该催化剂起到指导作用，并确保使用过程中的安全性。

雷尼镍Raney Ni雷尼镍（英语：Raney Nickel）又译兰尼镍，是一种由带有多孔结构的镍铝合金的细小晶粒组成的固态异相催化剂，它最早由美国工程师莫里·雷尼（Murray Raney）在植物油的氢化过程中，作为催化剂而使用。

[1]其制备过程是把镍铝合金用浓氢氧化钠溶液处理，在这一过程中，大部分的铝会和氢氧化钠反应而溶解掉，留下了很多大小不一的微孔。

这样雷尼镍表面上是细小的灰色粉末，但从微观角度上，粉末中的每个微小颗粒都是一个立体多孔结构，这种多孔结构使得它的表面积大大增加，极大的表面积带来的是很高的催化活性，这就使得雷尼镍作为一种异相催化剂被广泛用于有机合成和工业生产的氢化反应中。

由于“雷尼”是格雷斯化学品公司（W. R. Grace and Company）的注册商标，所以严格地说，仅有这个公司的戴维森化学部门（Grace Davison division）生产的产品才能称作“兰尼镍”。

而“金属骨架催化剂”[2]或者“海绵-金属催化剂”被用于称呼具有微孔结构，而物理和化学性质类似于雷尼镍的催化剂。

历史1897年法国化学家保罗·萨巴捷发现了痕量的镍可以催化有机物氢化过程。

[3]随后镍被应用于很多有机物的氢化。

1920年代起美国工程师莫里·雷尼开始致力于寻找更好的氢化催化剂。

1924年他采用镍/硅比例为1:1的混合物，经过氢氧化钠处理后，硅和氢氧化钠反应掉，形成多孔结构。

雷尼发现这种催化剂对棉籽油氢化的催化活性是普通镍的五倍。

[4]随后雷尼使用镍/铝为1：1的合金来制造催化剂，发现得到的催化剂活性更高，并于1926年申请专利。

[5]直到今天，1：1的比例仍然是生产雷尼镍所需的合金的首选比例。

制备[编辑] 合金制备商业上，生产雷尼镍所需的镍铝合金是通过在熔炉中将具有催化活性的金属（镍，铁或者铜）和铝熔合，得到的熔体进行淬火冷却，然后粉碎成为均匀的细颗粒。

[6]在合金组分的设计上，要考虑两个因素。

雷尼镍催化剂使用方法和注意事项雷尼镍催化剂使用方法和注意事项1. 雷尼镍催化剂简介雷尼镍（Raney nickel）是一种重要的催化剂，由铝和镍在高温和高压下通过化学反应制备而成。

雷尼镍催化剂具有活性高、选择性好、可重复使用等特点，在有机合成和工业生产中得到广泛应用。

下面我们将介绍雷尼镍催化剂的使用方法和注意事项。

2. 雷尼镍催化剂使用方法2.1 催化剂的前处理在使用雷尼镍催化剂之前，需要进行催化剂的前处理，包括催化剂的活化和净化。

活化：将催化剂加入到硫酸、硝酸或盐酸等酸性溶液中搅拌，去除表面上的铝氧化物和其他杂质，然后用去离子水或乙醇洗涤催化剂，将催化剂干燥备用。

净化：在活化后，将催化剂置于氢气流中进行净化，去除残留的酸，直到催化剂表面pH值为7左右。

2.2 催化反应条件控制在使用雷尼镍催化剂进行反应时，需要控制一定的反应条件，以保证催化剂的活性和选择性。

温度：根据反应要求选择合适的反应温度，通常使用催化剂的温度范围在室温到200摄氏度之间。

压力：根据反应的需要选择合适的反应压力，通常使用催化剂的压力范围在常压到几十大气压之间。

反应物浓度：合理调控反应物的浓度，以保证反应的进行和产物的选择性。

2.3 催化反应操作步骤使用雷尼镍催化剂进行催化反应时，需要进行以下操作步骤：1. 将催化剂按照一定比例加入反应容器中。

2. 加入适量的溶剂，并将反应容器密封。

3. 在合适的温度和压力条件下进行反应。

4. 反应结束后，将产物从催化剂中分离，并进行后续操作，如结晶、过滤、洗涤等。

3. 雷尼镍催化剂注意事项在使用雷尼镍催化剂时，需要注意以下事项：避免接触空气：雷尼镍催化剂具有较高的反应活性，接触空气会引起不必要的氧化反应，降低催化剂的活性。

防止受潮：雷尼镍催化剂对水敏感，容易受潮引起不可逆的团聚，在储存和操作过程中应避免催化剂受潮。

注意安全：在催化反应操作过程中，应注意安全防护措施，包括佩戴防护手套、护目镜等，避免催化剂和反应物的直接接触。

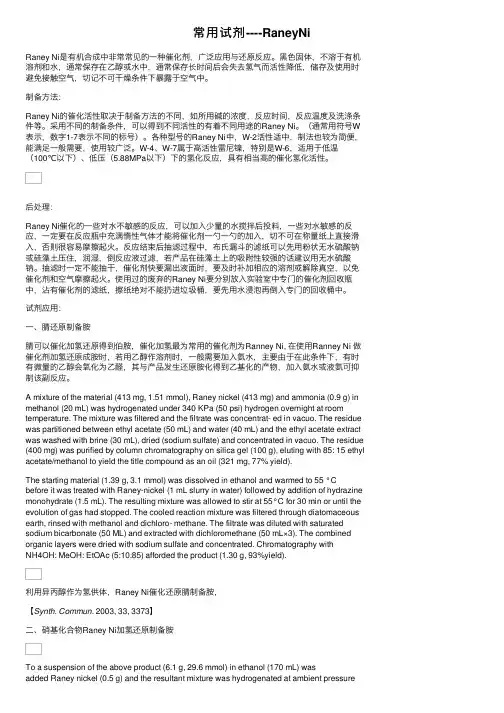

常⽤试剂----RaneyNiRaney Ni是有机合成中⾮常常见的⼀种催化剂，⼴泛应⽤与还原反应。

⿊⾊固体，不溶于有机溶剂和⽔，通常保存在⼄醇或⽔中，通常保存长时间后会失去氢⽓⽽活性降低，储存及使⽤时避免接触空⽓，切记不可⼲燥条件下暴露于空⽓中。

制备⽅法：Raney Ni的催化活性取决于制备⽅法的不同，如所⽤碱的浓度，反应时间，反应温度及洗涤条件等。

采⽤不同的制备条件，可以得到不同活性的有着不同⽤途的Raney Ni。

（通常⽤符号W 表⽰，数字1-7表⽰不同的标号）。

各种型号的Raney Ni中，W-2活性适中，制法也较为简便，能满⾜⼀般需要，使⽤较⼴泛。

W-4、W-7属于⾼活性雷尼镍，特别是W-6，适⽤于低温（100℃以下）、低压（5.88MPa以下）下的氢化反应，具有相当⾼的催化氢化活性。

后处理：Raney Ni催化的⼀些对⽔不敏感的反应，可以加⼊少量的⽔搅拌后投料，⼀些对⽔敏感的反应，⼀定要在反应瓶中充满惰性⽓体才能将催化剂⼀勺⼀勺的加⼊，切不可在称量纸上直接滑⼊，否则很容易摩擦起⽕。

反应结束后抽滤过程中，布⽒漏⽃的滤纸可以先⽤粉状⽆⽔硫酸钠或硅藻⼟压住，润湿，倒反应液过滤，若产品在硅藻⼟上的吸附性较强的话建议⽤⽆⽔硫酸钠。

抽滤时⼀定不能抽⼲，催化剂快要漏出液⾯时，要及时补加相应的溶剂或解除真空，以免催化剂和空⽓摩擦起⽕。

使⽤过的废弃的Raney Ni要分别放⼊实验室中专门的催化剂回收瓶中，沾有催化剂的滤纸，擦纸绝对不能扔进垃圾桶，要先⽤⽔浸泡再倒⼊专门的回收桶中。

试剂应⽤：⼀、腈还原制备胺腈可以催化加氢还原得到伯胺，催化加氢最为常⽤的催化剂为Ranney Ni, 在使⽤Ranney Ni 做催化剂加氢还原成胺时，若⽤⼄醇作溶剂时，⼀般需要加⼊氨⽔，主要由于在此条件下，有时有微量的⼄醇会氧化为⼄醛，其与产品发⽣还原胺化得到⼄基化的产物，加⼊氨⽔或液氨可抑制该副反应。

A mixture of the material (413 mg, 1.51 mmol), Raney nickel (413 mg) and ammonia (0.9 g) in methanol (20 mL) was hydrogenated under 340 KPa (50 psi) hydrogen overnight at room temperature. The mixture was filtered and the filtrate was concentrat- ed in vacuo. The residue was partitioned between ethyl acetate (50 mL) and water (40 mL) and the ethyl acetate extract was washed with brine (30 mL), dried (sodium sulfate) and concentrated in vacuo. The residue (400 mg) was purified by column chromatography on silica gel (100 g), eluting with 85: 15 ethyl acetate/methanol to yield the title compound as an oil (321 mg, 77% yield).The starting material (1.39 g, 3.1 mmol) was dissolved in ethanol and warmed to 55 °C before it was treated with Raney-nickel (1 mL slurry in water) followed by addition of hydrazine monohydrate (1.5 mL). The resulting mixture was allowed to stir at 55°C for 30 min or until the evolution of gas had stopped. The cooled reaction mixture was filtered through diatomaceous earth, rinsed with methanol and dichloro- methane. The filtrate was diluted with saturated sodium bicarbonate (50 ML) and extracted with dichloromethane (50 mL×3). The combined organic layers were dried with sodium sulfate and concentrated. Chromatography withNH4OH: MeOH: EtOAc (5:10:85) afforded the product (1.30 g, 93%yield).利⽤异丙醇作为氢供体，Raney Ni催化还原腈制备胺，【Synth. Commun. 2003, 33, 3373】⼆、硝基化合物Raney Ni加氢还原制备胺To a suspension of the above product (6.1 g, 29.6 mmol) in ethanol (170 mL) wasadded Raney nickel (0.5 g) and the resultant mixture was hydrogenated at ambient pressureuntil the hydrogen uptake had ceased. Filtration through celite and evaporation of the solvent from the filtrate left the desired product, quantitatively.To the starting material (1.00 g, 5.88 mmol) and NaOH (0.235 g (5.88 mmol) in 5 mL of ethanol, 0.40 g of Raney nickel were added to stir the mixture under hydrogen atmosphere at 20.deg. C. for 12 hours. The catalyst was filtered off, and then the filtrate was poured into 33percentHCl/isopropanol (5.0 mL) below 20.deg. C. The reaction mixture was evaporated to dryness to give crude crystal. The crude crystal was suspended in toluene (5.0 mL) and to the suspension was introduced NH3 gas to stir at 20.deg. C. for 12 hours. The precipitate was filtered off and the filtrate was evaporated to afford 716 mg of the desired compound (Yield:86.9%).三、Raney Ni催化剂催化加氢还原叠氮化合物制备胺The material (21.7 g, 74.5 mmols) was dissolved in methanol (325 mL). Triethyl- amine (9.5 mL) and subsequently hydrazine hydrate (13.5 mL) was added. Then 10 g of raney-nickel was added portionwise to the reaction solution under agitation at room temperature. After three hours, the addition of raney-nickel is completed, the reaction mixture is agitated for another one hour, then the raney-nickel is filtered off. The filtrate was evaporated under vacuum, the residue was dissolved in methylene chloride and the solution is washed with water and sodium chloride solution (10%). Subsequently, the organic phase was dried over sodium sulfate, filtered and evaporated. 17.1 g of the product was obtained.Its dihydrochloride has a melting point of 209~213 °C.四、脱硫反应Raney Ni⾮常重要的⼀个应⽤就是脱硫，可以⽤于硫代缩醛，硫酚，硫醚，亚砜，砜，硫代酮，硫代酯等各种含硫化合物的脱硫反应。
