风机类型中贯流风机五大特征

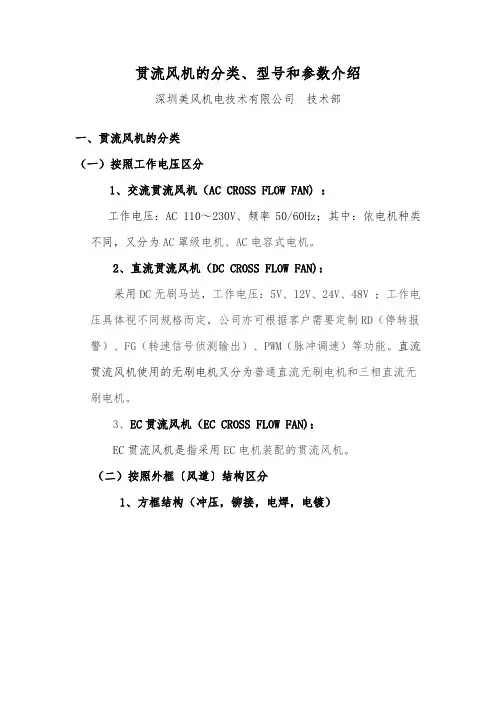

贯流风机的分类、型号和参数介绍深圳美风机电技术有限公司技术部一、贯流风机的分类（一）按照工作电压区分1、交流贯流风机（AC CROSS FLOW FAN) ：工作电压：AC 110～230V、频率50/60Hz；其中：依电机种类不同，又分为AC罩级电机、AC电容式电机。

2、直流贯流风机（DC CROSS FLOW FAN)：采用DC无刷马达，工作电压：5V、12V、24V、48V ；工作电压具体视不同规格而定，公司亦可根据客户需要定制RD（停转报警）、FG（转速信号侦测输出）、PWM（脉冲调速）等功能。

直流贯流风机使用的无刷电机又分为普通直流无刷电机和三相直流无刷电机。

3、EC贯流风机（EC CROSS FLOW FAN)：EC贯流风机是指采用EC电机装配的贯流风机。

（二）按照外框〔风道〕结构区分1、方框结构（冲压，铆接，电焊，电镀）2、U型外框结构（冲压、铆接）（三）按进出风方式区分1、90°进出风方式2、平行180°进出风方式二、贯流风机的产品规格和型号1、产品规格贯流风机的产品规格，一般依据叶轮的直径和长度来确定，叶轮直径一般从25mm至80mm，长度从50mm至420mm；规格有：Φ25、Φ30、Φ40、Φ43、Φ48、Φ50、Φ60、Φ65、Φ80等9大系列涵盖交直流等600多个规格。

2、贯流风机的编码规则举例说明：1： MF 表示美风系列贯流风机2、 D 表示直流无刷电机系列E 表示交流罩极电机系列C表示交流电容式电机系列3、代表叶轮直径： 30 表示Φ30MM4、代表叶轮长度：150 表示Φ150MM5、代表电机转向A: 表示逆时针方向旋转（CCW）B: 表示顺时针方向旋转（ CW ）6、代表工作电压交流 11：AC110V 22：AC220V直流 12：DC12V 24：DC24V7、代表轴承类型B 滚珠轴承（BALL BEARING ）S 含油轴承（SLEEVE BEARING ）8、表示外框结构F:表示方形外框U:表示U型外框P:表示平行进出风L:表示铝质外框三、贯流风机的参数介绍贯流风机的参数除了电流、电压、功率以外，最重要的参数就是转速、风量、风压和噪音。

风机类型按原理分为：离心风机、轴流风机、贯流风机、混流风机。

一、离心风机（高压力，小流量）离心风机的工作原理与透平压缩机基本相同，均是由于气体流速较低，压力变化不大，一般不需要考虑气体比容的变化，即把气体作为不可压缩流体处理。

离心风机可制成右旋和左旋两种型式.从电动机一侧正视,叶轮顺时针旋转,称为右旋转风机,叶轮逆时针旋转,称为左旋转风机.离心风机轴向进风，径向出风，静压较大，内机一般采用此种方式。

轴向进风，径向出风，静压较大，内机一般采用此种方式。

二、轴流风机（低压力，大流量）轴流风机气流沿着风机轴向流动，室外机一般采用此种方式。

气流沿着风机轴向流动，室外机一般采用此种方式。

轴流式风机叶片的工作方式与飞机的机翼类似。

但是，后者是将升力向上作用于机翼上并支撑飞机的重量，而轴流式风机则固定位置并使空气移动。

轴流式风机的横截面一般为翼剖面。

叶片可以固定位置，也可以围绕其纵轴旋转。

叶片与气流的角度或者叶片间距可以不可调或可调。

改变叶片角度或间距是轴流式风机的主要优势之一。

小叶片间距角度产生较低的流量，而增加间距则可产生较高的流量。

先进的轴流式风机能够在风机运转时改变叶片间距（这与直升机旋翼颇为相似），从而相应地改变流量。

这称为动叶可调(VP)轴流式风机。

轴流风机又叫局部通风机，是工矿企业常用的一种风机，安不同于一般的风机它的电机和风叶都在一个圆筒里，外形就是一个筒形，用于局部通风，安装方便，通风换气效果明显，安全，可以接风筒把风送到指定的区域．三、贯流风机贯流风机，所谓贯流风机就是空气进入风机时与电机轴是垂直的，气流沿着风机径向流动，送风柔和，噪音很低，气流沿着风机径向流动，送风柔和，噪音很低，用此种方式。

贯流式风幕机是按风机的形式来确定的．贯流风机，它有这些特征：1、贯流风机是使用一个比较长的圆桶状扇叶轮进行工作，这个圆桶状扇叶的口径都比较大，因为口径大，才能在保证整体空气循环量的基础上使用比较低的转速，从而，降低由于高速运转带来的噪音；2、风机的叶轮做过动平衡：正像汽车轮子要做动平衡一样，风幕机的风轮也需要做这个工作，简单来说，就是保持风轮在运转状态下的平衡，减低噪音，并且延长风机寿命．动平衡是一件消耗工夫的工作，实际上，最后结果可能就是在风轮的某个部位加上配重片而已．可是，究竟在哪个位置加？加多大？这都直接影响到贯流风幕机的使用寿命．3、风机的扇叶是经过精心计算，有意使扇叶之间的距离杂乱无章，呈现一种“不等距”的状况：这个也很简单，就是努力使转动的风轮与空气产生的音频“不规律”，成为“一片”风声，而不是集中在某个频段上的风声。

空调风机的特点及其应用的注意事项风机是暖通空调设备的主要部件，选择好风机的机型，不仅和空调的结构密切相关，而且影响到机组的冷（热）量输出、能效和噪音控制等方面，因此，在空调设计过程中，我们要对风机的选型引起重视，使之与整个空调系统匹配最优化，这对提高我们今后的产品技术和质量十分重要。

以下几方面，希望能抛砖引玉，请大家共同交流。

1、空调风机的种类空调风机的主要类型有离心式、横流式和轴流式3种。

离心风机内的空气受离心力作用，在叶轮中央产生真空度，吸入的空气在叶轮入口处折转90°后，进入叶片构成的流道，在叶片作用下获得动能和压能。

从叶道甩出的气流进入蜗壳，经集中、导流后，从出风口排出。

离心风机叶片形状可分为直叶片和曲叶片；按叶片出口安装角可分为前向（β2>90°），径向（β2=90°）及后向（β2<90°）叶片三类，对应的风机叶轮称为前向、径向和后向叶轮。

常用的叶轮形式如右图所示：a.前向叶片b.多翼式前向叶片 c.径向曲叶片 d.径向直叶片 e.后向曲叶片 f.后向直叶片前向叶片风机在相同风压、风量时，风机尺寸小，转速低。

因而它用于高压以及要求风机尺寸小的场合。

多翼式前向离心风机的轮径比大、叶片数多，叶片相对宽度较大，因而用较小的尺寸可得较大的压力和流量，且噪声较低。

横流风机又称贯流风机，气流从叶轮敞开处径向进入叶栅，穿过叶轮内部，从另一面叶栅处排入蜗壳，形成工作气流；轴流风机中气流在叶轮内是沿轴向流动的。

2、空调风机的特点和选型风机的基本性能参数为流量Q、风压P、轴功率N及效率η。

流量也称风量，以单位时间内流经风机的气体体积表示；风压，是指气体在风机内压力升高值，为动压、静压之和；轴功率即风机的输入功率；风机有效功率与轴功率之比称为效率。

这些性能参数均受风机转速的影响。

当风机转速一定时，风压、功率及效率与流量的关系曲线，称为风机的性能曲线。

空调风机作为空调系统进行热交换的动力，要能够与各种工况相匹配，即随着昼夜和季节变化，所需的风量（压力）也不同；设备的新旧不同，系统阻力也有变化。

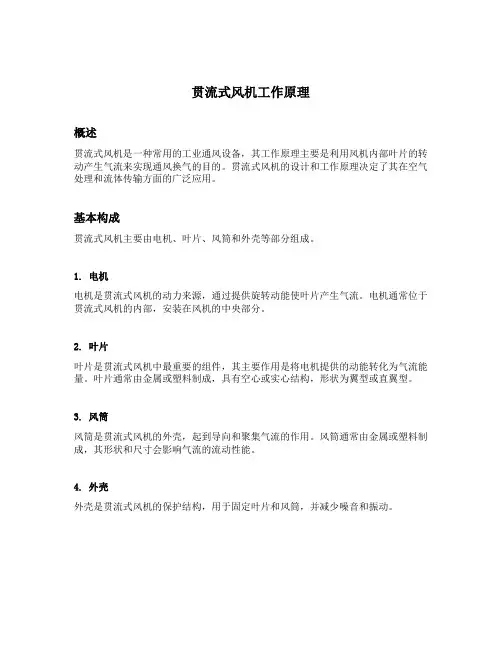

贯流式风机工作原理概述贯流式风机是一种常用的工业通风设备，其工作原理主要是利用风机内部叶片的转动产生气流来实现通风换气的目的。

贯流式风机的设计和工作原理决定了其在空气处理和流体传输方面的广泛应用。

基本构成贯流式风机主要由电机、叶片、风筒和外壳等部分组成。

1. 电机电机是贯流式风机的动力来源，通过提供旋转动能使叶片产生气流。

电机通常位于贯流式风机的内部，安装在风机的中央部分。

2. 叶片叶片是贯流式风机中最重要的组件，其主要作用是将电机提供的动能转化为气流能量。

叶片通常由金属或塑料制成，具有空心或实心结构，形状为翼型或直翼型。

3. 风筒风筒是贯流式风机的外壳，起到导向和聚集气流的作用。

风筒通常由金属或塑料制成，其形状和尺寸会影响气流的流动性能。

4. 外壳外壳是贯流式风机的保护结构，用于固定叶片和风筒，并减少噪音和振动。

工作原理贯流式风机的工作原理基于风机中的叶片能够通过旋转产生气流。

当电机启动时，通过电机内部的转子和定子之间的电磁感应效应，转子开始高速旋转。

转子的旋转力量传递给叶片，使其以高速旋转。

贯流式风机的叶片安装在电机的轴上，因此叶片也会随着电机的转动而旋转。

叶片的旋转产生一种低压区域，吸引周围的空气进入风机内部。

同时，由于叶片的形状和排列方式，空气会被推向风筒内部，形成一个高压区域。

这种高低压区域的不断形成和变化，使得空气被迫流动，从而形成气流。

贯流式风机通过连续不断地产生气流，实现了空气的通风和流体的传输。

气流可以根据风筒的设计和布局以不同的速度和方向流出风机，并完成相应的工作任务。

工作特点贯流式风机具有以下几个特点：1.高效性：贯流式风机的叶片和风筒设计使得气流能够得到充分的聚集和推动，提高了通风和流体传输的效率。

2.可调性：贯流式风机的工作效果可以通过调整叶片的旋转速度和风筒的布置方式来控制和调节，以适应不同的通风和流体传输需求。

3.低噪音：贯流式风机采用合理的结构和材料，减少了噪音和振动的产生，使得其在室内和靠近人员工作区域中的应用更为合适。

全面了解风机分类原理选型维护风机是一种将风能转换为机械能并将空气输送或排出的设备。

它广泛应用于空调、通风、废气处理、工业排风等领域。

了解风机的分类、原理、选型和维护对于正确应用和高效运行风机至关重要。

下面将对这些方面进行详细阐述。

一、风机的分类根据不同的标准，风机可以分为不同的类型。

按照功率分类，主要有小功率风机、中功率风机和大功率风机。

按照风机的结构分类，主要有离心风机、轴流风机、混流风机和旋涡风机。

离心风机是最常见的一种，其特点是风量大、压力高，适用于需要输送长距离的空气。

轴流风机适用于风量大、压力低的情况，如通风系统中的空气循环。

混流风机的性能介于离心风机和轴流风机之间，旋涡风机适用于需要输送粉尘和杂质的气体。

此外，还有其他特殊类型的风机，如排气风机、热风循环机、鼓风机等。

二、风机的工作原理风机的工作原理就是通过叶轮的旋转来加速空气，产生气流。

离心风机的工作原理是利用离心力将空气从中心向外推送。

轴流风机的工作原理是通过叶片的螺旋形状，使空气同时产生轴向和切向的速度分量。

混流风机则是离心和轴流风机的综合，同时具备二者的特点。

不同类型的风机根据其结构和叶轮的形状设计，使得其流量、压力和效率等性能特点有所区别。

三、风机的选型正确选择风机是确保其正常运行和高效率运转的关键。

在选择风机时，需要考虑以下几个因素：1.风量：根据需要输送或排出的空气量来确定风机的风量。

风量的计算涉及到空气体积、温度、湿度等因素。

2.风压：根据系统的阻力或需要克服的压力来确定风机的风压。

风压的计算需要考虑管道流阻、弯头、收缩、过滤器等。

3.电机功率：根据风机的风量和风压，以及风机的效率来确定风机所需的电机功率。

电机功率的选择决定了风机的工作效率和运行成本。

4.噪音和振动：根据使用环境的需求，选取合适的风机，以确保噪音和振动不会影响到正常的工作和生活。

四、风机的维护对风机进行定期的维护保养，可以延长其使用寿命和提高其运行效率。

（2012年5月水泥机械设备结课论文问学校代码： 10128 学 号： ************题 目：贯流式风机****：*** 学 院：化工学院系 别：无机非金属材料系 班 级：非09-3 ****：***贯流式风机摘要：贯流风机也属于叶轮式风机，与离心风机和轴流风机不同的是，其叶轮轴向宽度远远大于叶轮直径，气流的流动方向是横向对穿叶轮，因此也叫横流式风机。

挂壁式家用空调室内机中出风口处的那个细长的叶轮就是贯流风机，有的大型商场和宾馆大门上方也装有这种风机，也叫风幕，起隔热和隔灰尘作用。

1、工作原理贯流风机，又叫横流风机，是1892年法国工程师莫尔特（Mortier）首先提出的，叶轮为多叶式、长圆筒形，具有前向多翼形叶片。

其结构如结构图图所示。

叶轮旋转时，气流从叶轮敞开处进入叶栅，穿过叶轮内部，从另一面叶栅处排入蜗壳，形成工作气流。

气流在叶轮内的流动情况很复杂，气流速度场是非稳定的，在叶轮内还存在一个旋涡，中心位于蜗舌附近。

旋涡的存在，使叶轮输出端产生循环流，在旋涡外，叶轮内的气流流线呈圆弧形。

因此，在叶轮外圆周上各点的流速是不一致的，越靠近涡心，速度愈大，越靠近涡壳，则速度愈小。

在风机出风口处气流速度和压力不是均匀的，因而风机的流量系数及压力系数是平均值。

旋涡的位置对横流风机的性能影响较大，旋涡中心接近叶轮内圆周且靠近蜗舌，风机性能较好；旋涡中心离涡舌较远，则循环流的区域增大，风机效率降低，流量不稳定程度增加。

2、结构贯流风机主要由叶轮、风道和电动机三部分组成。

叶轮材料一般为铝合金或工程塑料。

铝合金叶轮强度高、重量轻、耐高温，能够保持长久平稳运转而不变形；塑料叶轮由模具注塑，再由超声波焊接而成，一般用于转速较低的场合，直径较大。

风道一般为金属薄板冲压成型，也可以塑料或铝合金铸造。

机壳采用流线型设计，可有效减少气流的损失，使风机的工作效率大大提高。

电动机是贯流风机的动力部分，可以交流供电，也可以直流供电。

风机种类和工作原理风机是一种常见的工业设备，常用于通风、排烟和输送气体等工作场合。

根据其工作原理和结构特点，可以分为以下几种类型的风机。

1. 轴流风机：轴流风机是一种通过叶轮产生气流的装置。

其工作原理类似于鼓风机，通过叶轮的旋转产生气流，然后通过管道输送气体。

轴流风机的特点是气流方向与轴线平行，并且气流速度较大，适用于大量气体的通风与排放。

2. 离心风机：离心风机是一种通过旋转离心叶轮产生气流的装置。

其工作原理是通过离心叶轮的转动，将气体从中心向外推送，形成高速气流。

离心风机适用于输送气体、增压和排气等工作场合，其特点是气流速度较高，但气流方向与轴线垂直。

3. 混流风机：混流风机是轴流风机和离心风机的结合体，具有轴流风机和离心风机的特点。

其工作原理是通过叶轮的旋转，既有轴向气流又有离心气流的作用，形成中等速度的气流。

混流风机适用于输送气体、通风和排烟等工作场合，其特点是气流速度中等，适合中小型空间使用。

4. 引风机：引风机是一种专门用于送风的风机类型。

其工作原理是通过风机产生气流，将气体吸入系统，进行送风作用。

引风机适用于锅炉、热风炉等设备的通风和排烟，其特点是气流速度较大，能够有效输送大量气体。

5. 排风机：排风机是一种专门用于排风的风机类型。

其工作原理是通过风机产生气流，将室内的污浊空气排出。

排风机适用于厨房、卫生间、实验室等场所的通风与排烟，其特点是气流速度较大，能够有效排除室内的污浊空气。

综上所述，风机种类繁多，每种风机都有其独特的工作原理和适用场合。

根据实际需要选择合适的风机类型，能够有效改善工作环境和提高设备效率。

风力发电机组的分类及各自特点风力发电机组主要由两大部分组成：风力机部分――它将风能转换为机械能；发电机部分――它将机械能转换为电能。

根据风机这两大部分采用的不同结构类型、以及它们分别采用的技术方案的不同特征，再加上它们的不同组合，风力发电机组可以有多种多样的分类。

(1) 如依风机旋转主轴的方向（即主轴与地面相对位置）分类，可分为：“水平轴式风机”――转动轴与地面平行，叶轮需随风向变化而调整位置；“垂直轴式风机”――转动轴与地面垂直，设计较简单，叶轮不必随风向改变而调整方向。

(2) 按照桨叶受力方式可分成“升力型风机”或“阻力型风机”。

(3) 按照桨叶数量分类可分为“单叶片”﹑“双叶片”﹑“三叶片”和“多叶片”型风机；叶片的数目由很多因素决定，其中包括空气动力效率、复杂度、成本、噪音、美学要求等等。

大型风力发电机可由1、2 或者3 片叶片构成。

叶片较少的风力发电机通常需要更高的转速以提取风中的能量，因此噪音比较大。

而如果叶片太多，它们之间会相互作用而降低系统效率。

目前 3 叶片风电机是主流。

从美学角度上看，3 叶片的风电机看上去较为平衡和美观。

(4) 按照风机接受风的方向分类，则有“上风向型”――叶轮正面迎着风向（即在塔架的前面迎风旋转）和“下风向型”――叶轮背顺着风向，两种类型。

上风向风机一般需要有某种调向装置来保持叶轮迎风。

而下风向风机则能够自动对准风向, 从而免除了调向装置。

但对于下风向风机, 由于一部分空气通过塔架后再吹向叶轮, 这样, 塔架就干扰了流过叶片的气流而形成所谓塔影效应,使性能有所降低。

(5) 按照功率传递的机械连接方式的不同，可分为“有齿轮箱型风机”和无齿轮箱的“直驱型风机”。

有齿轮箱型风机的桨叶通过齿轮箱及其高速轴及万能弹性联轴节将转矩传递到发电机的传动轴,联轴节具有很好的吸收阻尼和震动的特性，可吸收适量的径向、轴向和一定角度的偏移，并且联轴器可阻止机械装置的过载。

而直驱型风机则另辟蹊径，配合采用了多项先进技术，桨叶的转矩可以不通过齿轮箱增速而直接传递到发电机的传动轴，使风机发出的电能同样能并网输出。

贯流风机的工作原理
贯流风机是一种常见的风机类型，其工作原理基于离心力和风机叶轮
设计。

该风机设计旨在提供高效的气流输送和风量调节能力。

具体来说，贯流风机工作可分为以下几个步骤：
1.空气进入进风口：当贯流风机运行时，进风口处于开启状态，外部
的空气被吸入到风机之中，准备被运送。

2.空气通过叶轮：叶轮旋转时，它会引起空气的流动。

叶轮内的叶片
形状导致空气沿着轴线方向运动，流动过程中受到离心力的作用。

叶轮转
速越高，则离心力越大，风速也越高。

3.空气排出：由于叶轮的离心力作用，空气被迅速推向叶轮的外部。

在风机的设计中，通常会设置出风口，使得空气能被有序地排出。

4.风量调节：为了满足不同的需求，在贯流风机上通常会安装调节装置，如可调节的导向叶片或可变频电机。

这样可以改变叶轮转动的速度，
进而调节贯流风机的风量。

贯流风机的应用十分广泛，广泛应用于空调系统、通风设备、工业生
产过程中的空气流通等领域。

它们常常用于要求高压力和较小风量的场合，如通风管道、散热器、喷淋干燥器等。

由于其结构紧凑、高效节能和静音
运行的特点，贯流风机在现代工业中发挥着重要作用。

总之，贯流风机是一种基于离心力和风机叶轮设计的风机类型。

它的
工作原理是通过叶轮旋转产生的离心力将空气推向风机的排气口，实现对
气流的输送和风量调节。

贯流风机的特点是具有高压力和较小风量，广泛
应用于通风、空调和工业生产等领域。

概述：¾风机是依靠输入的机械能，提高气体压力并排送气体的机械。

从能量观点看，它是把原动机的机械能转变为气体能量的一种机械。

按其终压（出口压力）或压缩比（气体加压后与加压前绝对压力之比）可分为：通风机、鼓风机和压缩机三种。

通风机终压不大于1.471×10P4PPa （表压），压缩比小于1.15，由于气体流速较低，压力变化不大，一般不需要考虑气体比容的变化，即把气体作为不可压缩的流体来处理。

通风机按其介质流动方向又可分为：¾贯流风机（又叫横流风机）是1892年法国工程师莫尔特（Mortier）首先提出的，叶轮为多叶式、长圆筒形，具有前向多翼形叶片。

其结构如右图所示。

叶轮旋转时，气流从叶轮敞开处进入叶栅，穿过叶轮内部，从另一面叶栅处排入蜗壳，形成工作气流。

气流在叶轮内的流动情况很复杂，气流速度场是非稳定的，在叶轮内还存在一个旋涡，中心位于蜗舌附近。

旋涡的存在，使叶轮输出端产生循环流，在旋涡外，叶轮内的气流流线呈圆弧形。

因此，在叶轮外圆周上各点的流速是不一致的，越靠近涡心，速度愈大，越靠近涡壳，则速度愈小。

在风机出风口处气流速度和压力不是均匀的，因而风机的流量系数及压力系数是平均值。

旋涡的位置对横流风机的性能影响较大，旋涡中心接近叶轮内圆周且靠近蜗舌，风机性能较好；旋涡中心离涡舌较远，则循环流的区域增大，风机效率降低，流量不稳定程度增加。

¾贯流风机主要特点：1)贯流风机的叶轮是圆桶状的，同一直径的叶轮可根据不同的需要任意选择叶轮的轴向长度，而不影响气体的流动状态；2)贯流风机的气流从叶轮外缘的一侧流入，另一侧流出，气流受叶片两次力的作用，因此气流能到达很远的距离，气流量大，而噪声相对较低；3)贯流风机的出风口截面窄而长，在整个叶轮长度上出风均匀，适宜于安装在各种扁平形的电气设备中使用；4)贯流式风机因气流在叶轮内被强制折转，故压头损失较大、效率较低。

典型应用：¾冷却散热：电子机器、变压器、影印机、放映机、电脑等；¾通风换气：居室、公共场所、车辆；¾产业机械：恒温和干燥机械；冷暖房设备；¾家用电器：冷冻和陈列柜、冷气扇（空调扇、大厦扇、塔扇）、暖风器、电壁炉、风幕机、嵌入式烤箱、烤架等。
