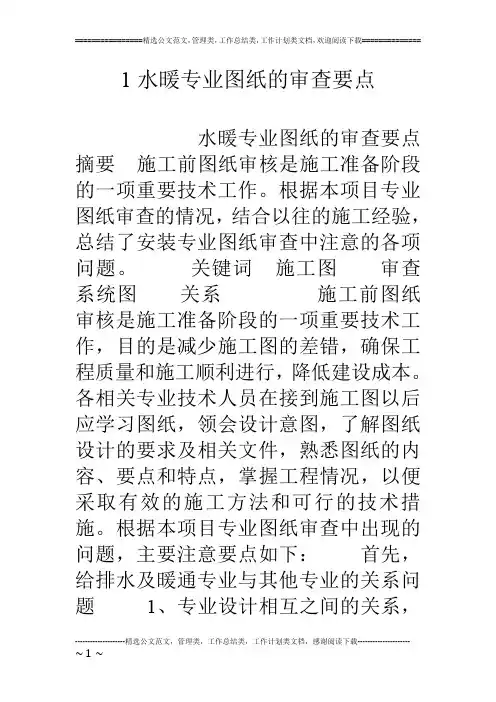

1水暖专业图纸的审查要点水暖专业图纸的审查要点摘要施工前图纸审核是施工准备阶段的一项重要技术工作。
根据本项目专业图纸审查的情况，结合以往的施工经验，总结了安装专业图纸审查中注意的各项问题。
关键词施工图审查系统图关系施工前图纸审核是施工准备阶段的一项重要技术工作，目的是减少施工图的差错，确保工程质量和施工顺利进行，降低建设成本。
各相关专业技术人员在接到施工图以后应学习图纸，领会设计意图，了解图纸设计的要求及相关文件，熟悉图纸的内容、要点和特点，掌握工程情况，以便采取有效的施工方法和可行的技术措施。
根据本项目专业图纸审查中出现的问题，主要注意要点如下：首先，给排水及暖通专业与其他专业的关系问题1、专业设计相互之间的关系，如：给排水暖通设备与电气动力间的匹配是否合理；电气线路、管道、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾；连接设备的电气线路、控制线路、管(水、暖)路与设备的进线接管位置是否相符；水暖、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确；管道井的内部布置是否合理，进出管路有无矛盾等。
2、给排水暖通管道安装与建筑结构的关系，如：预留、预埋位置与安装实际需要是否相符；设备基础位置、尺寸、标高是否满足管道敷设的需要；管道沟位置、尺寸、标高是否满足管道敷设的需要；建筑标高是否明确；给排水、暖通、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾；有关建筑设计.如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾等。
其次，施工图审查注意要点现将建筑给排水、消防、暖通工程审图的经验要点分类介绍如下：1、施工设计总说明。
设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定；设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、管道及设备保温等内容；图纸资料是否齐全，能否满足施工需要；主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理；管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施；设计意图、工程特点、设备设施及其控制工艺流程，工艺要求是否明确。
暖通专业图纸设计审查要点在建筑工程中，暖通专业图纸的设计质量直接关系到建筑物的舒适度、能源效率和运行成本。
因此，对暖通专业图纸进行严格的设计审查至关重要。
以下是一些在审查暖通专业图纸时需要重点关注的要点。
一、设计说明1、工程概况审查设计说明中对工程的概述是否准确、完整，包括建筑物的用途、面积、层数、高度等基本信息。
2、设计依据检查设计依据是否齐全、有效，包括相关的规范、标准、图集以及建设单位的要求等。
3、室内外设计参数确认室内外的温度、湿度、风速等设计参数是否符合当地的气候条件和建筑物的使用要求。
4、空调系统明确空调系统的类型（如集中式、分散式、半集中式等）、冷热源形式（如冷水机组、热泵、锅炉等）、送风方式（如侧送、顶送、下送等）以及控制方式等是否合理。
5、通风系统审查通风系统的设置目的（如排除有害气体、保证人员新风需求等）、通风量计算依据和通风方式（如机械通风、自然通风）是否恰当。
6、防排烟系统检查防排烟系统的设计是否符合防火规范的要求，包括排烟量、防烟分区划分、排烟口和送风口的设置位置及风速等。
二、设备材料表1、设备选型核对空调主机、风机、水泵等设备的型号、规格、性能参数是否满足设计要求，是否与系统计算匹配。
2、材料规格确认管材、阀门、保温材料等的材质、规格、型号是否正确，是否符合工程的使用条件和质量要求。
三、平面图1、空调系统布置查看空调室内外机的位置是否合理，是否便于安装、维修和操作，冷媒管和冷凝水管的走向是否顺畅，长度是否在合理范围内。
2、通风系统布置检查通风设备（如风机、通风管道）的位置和布置是否符合气流组织的要求，是否与其他专业的设备和管道发生冲突。
3、防排烟系统布置审查防烟楼梯间、前室、合用前室等部位的正压送风口和排烟口的位置、尺寸是否符合规范要求，排烟风道的布置是否合理。
4、管道综合布置留意暖通管道与其他专业（如给排水、电气）管道的交叉情况，是否存在碰撞或间距不足的问题，管道的标高是否满足建筑净高的要求。

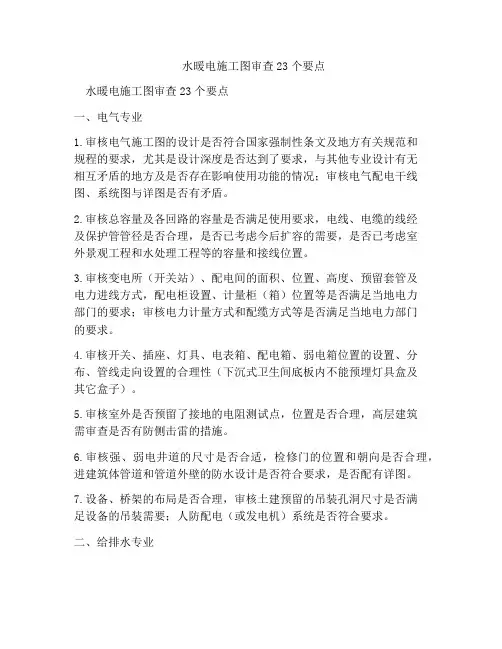

水暖电施工图审查23个要点水暖电施工图审查23个要点一、电气专业1.审核电气施工图的设计是否符合国家强制性条文及地方有关规范和规程的要求，尤其是设计深度是否达到了要求，与其他专业设计有无相互矛盾的地方及是否存在影响使用功能的情况；审核电气配电干线图、系统图与详图是否有矛盾。
2.审核总容量及各回路的容量是否满足使用要求，电线、电缆的线经及保护管管径是否合理，是否已考虑今后扩容的需要，是否已考虑室外景观工程和水处理工程等的容量和接线位置。
3.审核变电所（开关站）、配电间的面积、位置、高度、预留套管及电力进线方式，配电柜设置、计量柜（箱）位置等是否满足当地电力部门的要求；审核电力计量方式和配缆方式等是否满足当地电力部门的要求。
4.审核开关、插座、灯具、电表箱、配电箱、弱电箱位置的设置、分布、管线走向设置的合理性（下沉式卫生间底板内不能预埋灯具盒及其它盒子）。
5.审核室外是否预留了接地的电阻测试点，位置是否合理，高层建筑需审查是否有防侧击雷的措施。
6.审核强、弱电井道的尺寸是否合适，检修门的位置和朝向是否合理，进建筑体管道和管道外壁的防水设计是否符合要求，是否配有详图。
7.设备、桥架的布局是否合理，审核土建预留的吊装孔洞尺寸是否满足设备的吊装需要；人防配电（或发电机）系统是否符合要求。
二、给排水专业1.审核给排水施工图纸是否满足设计规范、强制性条文要求，图纸表达是否清晰、完整、正确；审核给排水系统图、平面图、大样图的表达是否一致，有无相互矛盾的地方；审核给排水为室外景观工程的接管留头位置是否合理；敷设在楼、地面找平层中的给水管管径不能大于DN20。
2.审核给排水管材的选择是否合理、明确，是否具备当地推广使用证；审核给水管材的选择是否符合卫生标准；审核给水计量方式是否满足当地自来水主管部门的要求。
3.审核冷热水、消防和排水系统管道的管径、坡度、管道走向、检查口（井）布局是否合理、标高是否正确、与其他管线的安装位置及标高、穿结构的与结构规范是否有矛盾冲突，整体管线布局是否经济合理，设备材料的性能和品质、水平与垂直间距是否符合规范要求。

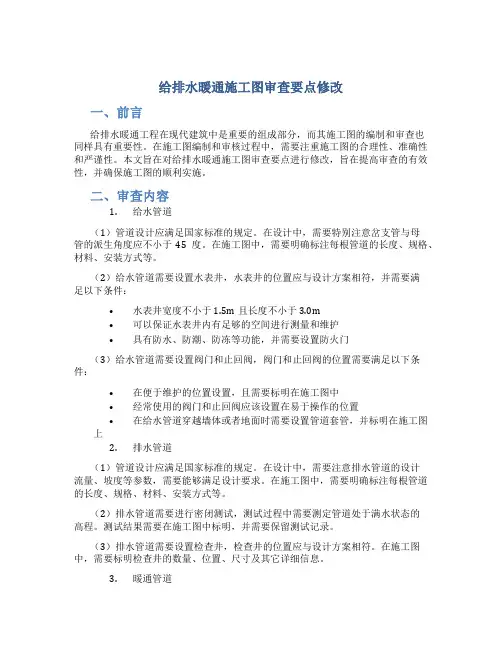

给排水暖通施工图审查要点修改一、前言给排水暖通工程在现代建筑中是重要的组成部分，而其施工图的编制和审查也同样具有重要性。
在施工图编制和审核过程中，需要注重施工图的合理性、准确性和严谨性。
本文旨在对给排水暖通施工图审查要点进行修改，旨在提高审查的有效性，并确保施工图的顺利实施。
二、审查内容1.给水管道（1）管道设计应满足国家标准的规定。
在设计中，需要特别注意岔支管与母管的派生角度应不小于45度。
在施工图中，需要明确标注每根管道的长度、规格、材料、安装方式等。
（2）给水管道需要设置水表井，水表井的位置应与设计方案相符，并需要满足以下条件：•水表井宽度不小于1.5m且长度不小于3.0m•可以保证水表井内有足够的空间进行测量和维护•具有防水、防潮、防冻等功能，并需要设置防火门（3）给水管道需要设置阀门和止回阀，阀门和止回阀的位置需要满足以下条件：•在便于维护的位置设置，且需要标明在施工图中•经常使用的阀门和止回阀应该设置在易于操作的位置•在给水管道穿越墙体或者地面时需要设置管道套管，并标明在施工图上2.排水管道（1）管道设计应满足国家标准的规定。
在设计中，需要注意排水管道的设计流量、坡度等参数，需要能够满足设计要求。
在施工图中，需要明确标注每根管道的长度、规格、材料、安装方式等。
（2）排水管道需要进行密闭测试，测试过程中需要测定管道处于满水状态的高程。
测试结果需要在施工图中标明，并需要保留测试记录。
（3）排水管道需要设置检查井，检查井的位置应与设计方案相符。
在施工图中，需要标明检查井的数量、位置、尺寸及其它详细信息。
3.暖通管道（1）暖通管道需要满足国家标准的相关规定。
在设计中，需要考虑管道的压力、流量等参数，需要满足设计要求。
在施工图中，需要明确标注每根管道的长度、规格、材料、安装方式等。
（2）暖通管道需要设置阀门和调节阀，需要根据管道长度和布局设置相应的截断阀和调节阀。
在施工图中，需要标明阀门和调节阀的位置、数量、尺寸和其它详细信息。

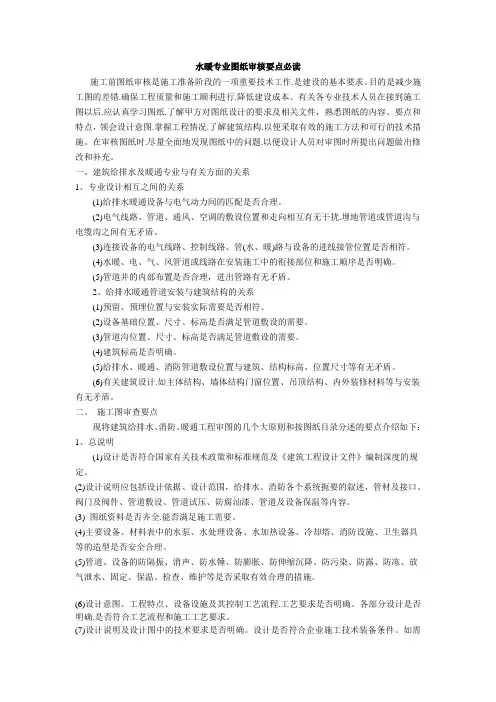

水暖专业图纸审核要点必读施工前图纸审核是施工准备阶段的一项重要技术工作.是建设的基本要求。
目的是减少施工图的差错.确保工程质量和施工顺利进行.降低建设成本。
有关各专业技术人员在接到施工图以后.应认真学习图纸.了解甲方对图纸设计的要求及相关文件，熟悉图纸的内容、要点和特点，领会设计意图.掌握工程情况.了解建筑结构.以便采取有效的施工方法和可行的技术措施。
在审核图纸时.尽量全面地发现图纸中的问题.以便设计人员对审图时所提出问题做出修改和补充。
一、建筑给排水及暖通专业与有关方面的关系1、专业设计相互之间的关系(1)给排水暖通设备与电气动力间的匹配是否合理。
(2)电气线路、管道、通风、空调的敷设位置和走向相互有无干扰.埋地管道或管道沟与电缆沟之间有无矛盾。
(3)连接设备的电气线路、控制线路、管(水、暖)路与设备的进线接管位置是否相符。
(4)水暖、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。
(5)管道井的内部布置是否合理，进出管路有无矛盾。
2、给排水暖通管道安装与建筑结构的关系(1)预留、预埋位置与安装实际需要是否相符。
(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。
(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。
(4)建筑标高是否明确。
(5)给排水、暖通、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。
(6)有关建筑设计.如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。
二、施工图审查要点现将建筑给排水、消防、暖通工程审图的几个大原则和按图纸目录分述的要点介绍如下：1、总说明(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
(3) 图纸资料是否齐全.能否满足施工需要。
(4)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

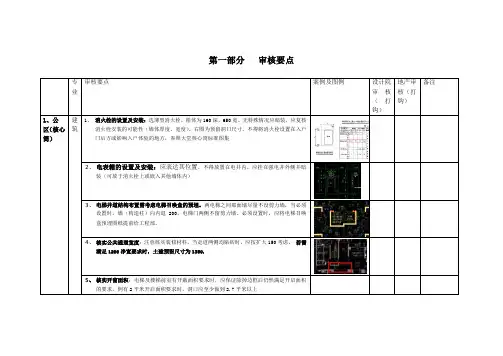

第一部分审核要点
尽量合理布置房间摆设，让靠近床头的一端多一些实墙
空调位布置原则：尽量不对床头吹风，空调的长边与预留洞平行
第二部分标准原则1、预留洞口
2、排水管及地漏管径：
排水管管径：卫生间、厨房、屋面、阳台、露台排水立管均按DN100UPVC管，水井排水管按DN75UPVC管，纯空调冷凝水排水管按DN50UPVC管；地漏：阳台、水井地漏DN75，空调位地漏DN50，卫生间地漏DN50；屋面、露台雨水斗DN100
3、门洞宽度（宽X高）、门垛
入户门：1000X2200
卧室（书房）：900X2100
厨房：800（平开，推拉不限）X2100
卫生间：750（最小）X2100
客厅出阳台：高度平梁底（推拉门）
所有门必须考虑门垛，常规按100mm考虑，特殊情况可调整为50mm
4、降板：以客厅卧室为正负0，阳台降70mm，卫生间降300mm，厨房降30mm，核心筒连廊降70mm。
1)图纸说明中是否明确交待管道系统的工作介质、工作压力和试验压力2)图纸说明中是否有图例，如果有图例的话，管道施工图中是否有符号是图例中未列入的3)图纸说明中是否明确交待管道的材质、压力等级、外径、壁厚、连接工艺及所执行的产品标准4)图纸说明中是否明确交待阀门的型号、压力等级、连接方式及所执行的产品标准5)图纸说明中是否明确交待温度和压力仪表的具体型号、规格、量程及所执行的产品标准，压力表前是否有表弯和根部阀6)图纸说明中是否明确交待管道伸缩节的型号、材质、压力等级、连接工艺、设计伸缩量及所执行的产品标准7)图纸说明中是否明确交待管道系统的防腐做法和保温做法，其中保温材料是否有明确其厚度、容重、燃烧等级及所执行的产品标准8)图纸说明中是否明确交待所执行的标准图的图集编号、具体页数，以及具体到页内某一个大样图编号。
这就要求施工单位技术管理人员占有并且熟悉本专业的标准图，还必须不厌其烦地逐一查阅标准图9)地下层、首层、二层、标准层、顶层和屋面层的平面图中，各立管系统的编号、具体定位等是否一致10)管道平面图与管道系统图是否吻合，特别是管道走向、口径、标高、平面定位等是否吻合11)管道流程图与管道平面及系统图是否吻合12)管道的平面、系统图与细部大样图是否吻合13)管道图纸设计中如果有管道小尺度偏转、移位等，要核算是否够管件的配合尺寸14)图纸说明中一般会要求卧室隔壁的排水立管采用双壁螺旋静音排水管，图纸会审时应具体明确哪几根排水管按此要求执行。
15)如果设计管道连接工艺采用法兰连接，是否有交待法兰垫片的材质和厚度16)管道与建筑、结构专业是否有矛盾，特别是与梁、柱、板、门洞、窗洞、烟风道、沉箱、建筑保温层等是否有矛盾17)建筑、结构专业为水暖安装专业考虑的预留洞，如消火栓箱留洞、正压送风口留洞、地下管道层水暖管沟留洞等，是否与水暖专业的要求相吻合18)进、出楼栋的管道，与室外管线图逐一进行核对，检查其平面定位、高程、管道材质、口径、连接工艺等是否有矛盾19)外立面明装的雨水立管和空调冷凝水立管，其平面定位与建筑专业是否有矛盾，特别是有没有留够外保温厚度20)外立面明装的雨水立管和空调冷凝水立管，与外立面凸出的造型之间是否有矛盾21)天面雨水斗的做法，与建筑专业的要求（通常是执行建筑专业的某张标准图）是否相吻合22)地暖盘管在地面的竖向大样图，与建筑专业做法表中楼、地面的做法是否一致，特别是在卫生间、生活阳台处，格外要仔细核查其找平层、防水层、保护层、隔热层、管道层、保护层等是否对应相符23)管道密集处（如水暖井、商铺走廊上空等处），管道排布是否有互相矛盾之处，是否有必要补充断面大样图，是否有必要补充管道联合支架详图24)管道密集处，应核算管道间距是否足够管道连接作业、防腐及保温作业的操作空间，如果设计有阀门，特别是法兰阀门，还应核算是否够法兰及阀门保温盒的空间，阀门手柄朝向是否有明确交待25)喷淋系统的末端试验及放空装置，是否便于操作，是否与建筑装修专业相吻合，是否兼顾了美观26)厨、卫排水管的升顶通气管在天面与烟风道顶部风帽是否有矛盾27)室外综合管线图中各专业管线之间在高程、平面定位上是否有矛盾，特别是与检查井、阀门井之间有无矛盾，其中井的尺寸和管道、管件的尺寸均要按其外轮廓尺寸计算28)室外各种井口，与园林园建图中的车行道、人行道、小品、铺装面、路缘石、树木等是否有矛盾29)焊接钢管、无缝钢管等手工电弧焊连接的管道（如室外埋地采暖供回水管、水暖井内的采暖主立管），其三通是采用成品三通还是现场挖眼焊接三通必须加以明确30）室外各种井口的标高与园林园建地形图是否相吻合。

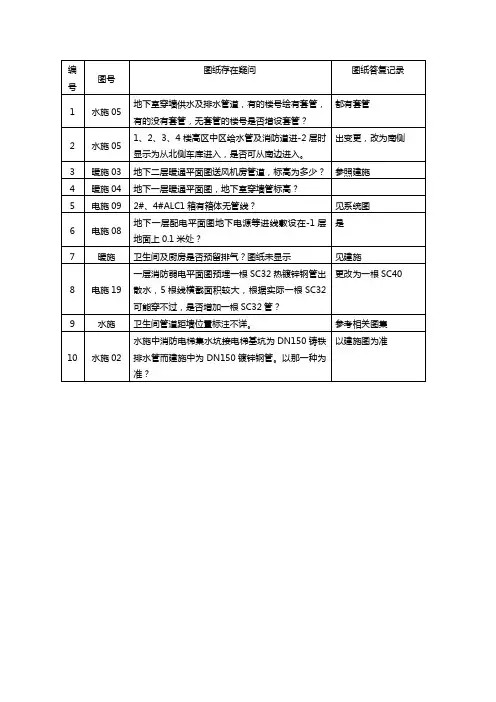

编号图号
图纸存在疑问图纸答复记录
1水施05地下室穿墙供水及排水管道，有的楼号绘有套管，
有的没有套管，无套管的楼号是否增设套管？
都有套管
2水施051、2、3、4楼高区中区给水管及消防道进-2层时
显示为从北侧车库进入，是否可从南边进入。
出变更，改为南侧
3暖施03地下二层暖通平面图送风机房管道，标高为多少？参照建施4暖施04地下一层暖通平面图，地下室穿墙管标高？
5电施092#、4#ALC1箱有箱体无管线？见系统图
6电施08地下一层配电平面图地下电源等进线敷设在-1层
地面上0.1米处？
是
7暖施卫生间及厨房是否预留排气？图纸未显示见建施
8电施19一层消防弱电平面图预埋一根SC32热镀锌钢管出
散水，5根线横截面积较大，根据实际一根SC32
可能穿不过，是否增加一根SC32管？
更改为一根SC40
9水施卫生间管道距墙位置标注不详。
参考相关图集
10水施02水施中消防电梯集水坑接电梯基坑为DN150铸铁
排水管而建施中为DN150镀锌钢管。
以那一种为
准？
以建施图为准。

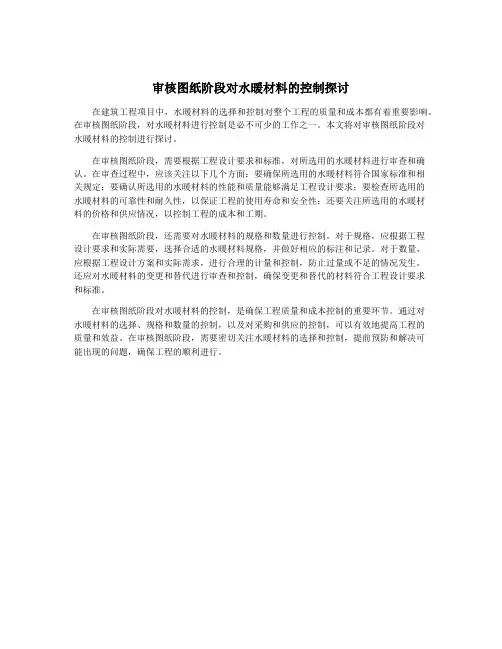

审核图纸阶段对水暖材料的控制探讨
在建筑工程项目中，水暖材料的选择和控制对整个工程的质量和成本都有着重要影响。
在审核图纸阶段，对水暖材料进行控制是必不可少的工作之一。
本文将对审核图纸阶段对
水暖材料的控制进行探讨。
在审核图纸阶段，需要根据工程设计要求和标准，对所选用的水暖材料进行审查和确认。
在审查过程中，应该关注以下几个方面：要确保所选用的水暖材料符合国家标准和相
关规定；要确认所选用的水暖材料的性能和质量能够满足工程设计要求；要检查所选用的
水暖材料的可靠性和耐久性，以保证工程的使用寿命和安全性；还要关注所选用的水暖材
料的价格和供应情况，以控制工程的成本和工期。
在审核图纸阶段，还需要对水暖材料的规格和数量进行控制。
对于规格，应根据工程
设计要求和实际需要，选择合适的水暖材料规格，并做好相应的标注和记录。
对于数量，
应根据工程设计方案和实际需求，进行合理的计量和控制，防止过量或不足的情况发生。
还应对水暖材料的变更和替代进行审查和控制，确保变更和替代的材料符合工程设计要求
和标准。
在审核图纸阶段对水暖材料的控制，是确保工程质量和成本控制的重要环节。
通过对
水暖材料的选择、规格和数量的控制，以及对采购和供应的控制，可以有效地提高工程的
质量和效益。
在审核图纸阶段，需要密切关注水暖材料的选择和控制，提前预防和解决可
能出现的问题，确保工程的顺利进行。

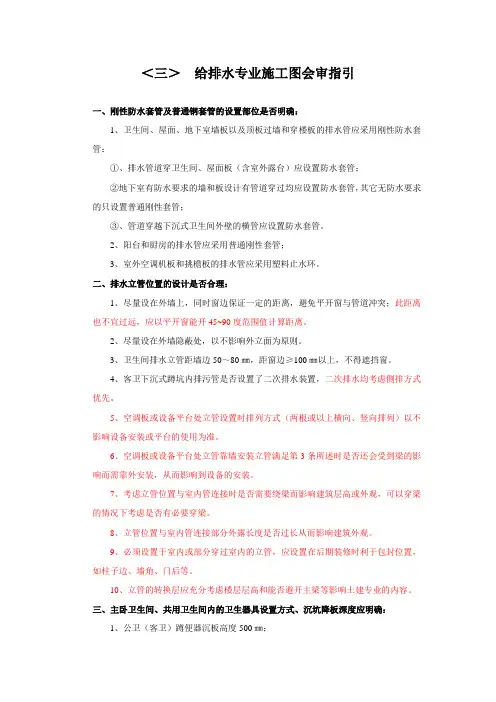

＜三＞给排水专业施工图会审指引一、刚性防水套管及普通钢套管的设置部位是否明确：1、卫生间、屋面、地下室墙板以及顶板过墙和穿楼板的排水管应采用刚性防水套管：①、排水管道穿卫生间、屋面板（含室外露台）应设置防水套管；②地下室有防水要求的墙和板设计有管道穿过均应设置防水套管，其它无防水要求的只设置普通刚性套管；③、管道穿越下沉式卫生间外壁的横管应设置防水套管。
2、阳台和厨房的排水管应采用普通刚性套管；3、室外空调机板和挑檐板的排水管应采用塑料止水环。
二、排水立管位置的设计是否合理：1、尽量设在外墙上，同时窗边保证一定的距离，避免平开窗与管道冲突；此距离也不宜过远，应以平开窗能开45~90度范围值计算距离。
2、尽量设在外墙隐蔽处，以不影响外立面为原则。
3、卫生间排水立管距墙边50～80㎜，距窗边≥100㎜以上，不得遮挡窗。
4、客卫下沉式蹲坑内排污管是否设置了二次排水装置，二次排水均考虑侧排方式优先。
5、空调板或设备平台处立管设置时排列方式（两根或以上横向、竖向排列）以不影响设备安装或平台的使用为准。
6、空调板或设备平台处立管靠墙安装立管满足第3条所述时是否还会受到梁的影响而需靠外安装，从而影响到设备的安装。
7、考虑立管位置与室内管连接时是否需要绕梁而影响建筑层高或外观，可以穿梁的情况下考虑是否有必要穿梁。
8、立管位置与室内管连接部分外露长度是否过长从而影响建筑外观。
9、必须设置于室内或部分穿过室内的立管，应设置在后期装修时利于包封位置，如柱子边、墙角、门后等。
10、立管的转换层应充分考虑楼层层高和能否避开主梁等影响土建专业的内容。
三、主卧卫生间、共用卫生间内的卫生器具设置方式、沉坑降板深度应明确：1、公卫（客卫）蹲便器沉板高度500㎜；2、主卫座便器沉板高度300㎜。
3、主、客卫生间预留排污管接口应距墙边不少于300㎜。
4、顶层复式楼，地下复式楼的卫生间内卫生器具设置应明确，同时地下复式楼卫生间内的排水管需单独设置。
审核图纸阶段对水暖材料的控制探讨审核图纸阶段对水暖材料的控制是建筑工程中必须要进行的一项工作，因为这关乎到整个工程的建设质量和效果，同时也要考虑到人员安全问题。
本文将对此进行探讨。
首先，在审核图纸阶段对水暖材料的控制应该是有计划、有组织、有条理的，要想达到控制的效果必须要做好以下几点：第一，对于水暖材料的选型要符合规范，现代工程建设中许多水管材料种类繁多，有PP-R、PE、PEX、PVC等，而这些材料的性能各有差异。
在审核图纸时，要根据实际需要，从材料的物理性能、化学性能等多个方面进行分析比较，最终选择符合要求、可靠性高的水暖材料，以保证工程的安全性和可靠性。
第二，水暖管的加工和施工应该严格按照施工要求进行，这需要在审核图纸阶段就对加工、施工要求进行严格的规范，如对管道铺设、管接口的密封性要求、管道弯曲半径等方面需要进行详细的规定，以确保施工符合规范，减少事故风险。
第三，对于水暖系统的设计要符合实际需求，这需要在审核图纸阶段就要对设备、管路、泵站等进行详细的规定，并进行模拟分析、过程模拟等工作，以有效分析、判断和解决在施工过程中出现的各种问题，在确保水暖系统运行的效果和效率的同时，也能降低工程风险。
第四，加强人员的安全意识，不能忽视人员的安全问题，要严格要求施工人员的操纵技能和安全操作规范，做到有序、平稳地进行施工，防止在施工过程中出现安全事故。
需要注意的是，在审核图纸阶段对水暖材料的控制不仅要对材料的选型、制造工艺、使用要求制定严谨的规定，并要进行现场检查、验证材料的质量、性能等方面，最终评估材料的适用性，以确保水暖系统的正常运行。
总之，在审核图纸阶段对水暖材料的控制是一个非常重要的工作，要注意规范化、科学化、合理化，做到从源头上控制水暖问题，为建筑工程的建设提供可靠的保障。
给排水采暖施工图审图流程表
项目名称：编号：
说明1：
1、门窗平面布置应尽量避开管道；
2、门窗两边有排水管或安装空调处，应设置门窗垛。
3、管道应避开穿过结构梁。
4、管道穿过伸缩缝、沉降缝应采取措施。
说明2：
1、热水管道安全阀、伸缩节等标明位置、型号。
2、消防管道减压、泄压措施应标明。
说明:3：
1、自喷系统的水力警铃设在有人值班的地点附近，可设置在经常有人走动的走到、门厅、消防值班房附
近等、
2、消火栓不应设置在防烟楼梯间及前室内，也不应设置在有走道的封闭楼梯内、
3、对于自动喷水灭火系统，消防控制室内不设喷头。
4、地下车库应有可靠经济的防冻措施。
5、排烟阀不便于手动开启，应选用远程控制阀门。
6、风管穿越防火分区、重要的或火灾危险性大的房间，必须设70°关闭防火阀。
说明4：
1、没有结构找坡或构造层数不对或排水口不够。
2、住宅屋面采用≥2％的上斜下平变厚度的结构找坡面积大于100平米增设两个排水口。
当小于100平米时，设一个地漏，但必须附加一个泄水口。
3、屋面找坡方向不宜拐弯找坡，应增设排水口来解决。
4、当采用侧排水时，排水口的过水面积应足够大，满足屋面排水的要求。
说明5：
1、热水采暖系统非采暖期冲水湿保养。
2、地面辐射供暖系统分集水器前端设旁通管。
3、对于埋地管道应注明管道材质、壁厚。
4、采暖管道热膨胀，采用自然补偿或补偿器。
建筑工程水电安装专业图纸会审要点一、电气专业1、地下室车库建议采用线槽灯，整齐美观，控制方便。
2、电机采用星三角启动方式，控制柜至电机之间为4芯+3芯电缆，电缆电流为控制箱额定电流的0.58倍，注意电缆、接触器、热继电器的选型。
3、每台冷却塔一般会分两个模块，每个模块单独配置散热风机，注意与设备专业沟通，注意配电回路。
4、消防用配电回路，开关脱扣器只采用磁脱扣，不得采用热脱扣。
5、防火阀、排烟阀等风阀需与风机控制箱连锁，风阀与控制箱之间需配控制线。
6、空调控制箱中空调水系统如采用流量调节阀，则流量调节阀为DDC控制，非控制箱控制回路控制。
7、应急照明配电箱注意控制方式，主要机房（消防水泵房、消防控制室、配电房）不允许断电，一般机房（如生活水泵房、风机房）应急灯平时人工控制开关（节能考虑），消防应急时强启。
8、主要的设备旁建议安装急停按钮。
9、大截面多拼电缆，按照载流量不变原则，可采用密集母线，可降低成本；如是消防电缆，可采用消防母线。
10、照明平面图上的控制线根数，图纸上一般不准，需核实。
11、控制箱与DDC、消防联动的关系，需明确，对开关的选型、控制回路具有影响。
12、链式连接的配电箱，因主电缆截面按照链接的所有配电箱容量考虑的，截面较大，与配电箱连接，要求配电箱增加并线铜排。
13、变压器的中性点需重复接地，接地线截面可根据标准图集选择，设计院这块往往忽略。
14、高端写字楼如采用VAV系统，往往采用风盘灯，灯具布置及数量以暖通专业为准。
15、设计消防电缆如采用BTTZ矿物电缆，建议改成BTTRZ柔性矿物电缆，降低成本，如设计院坚持BTTZ，利用铜护套做接地线，电缆可采用四芯。
16、重要负荷需采用铜芯电缆，住宅楼三级负荷电缆，可采用铝合金电缆，降低成本。
17、精装区域，尽量采用明配管，消防管需刷防火涂料。
18、防雷引下线与接地引上线需区别清楚，电梯导轨需接地。
二、水暖专业1、注意空调水系统的电动开关阀与电动调节阀使用功能和部位：电动调节阀用来调节该支路的空调水流量，与压力或温度传感器联动控制，主要安装在空调末端管路、压差旁通、温度控制旁通及板换一次侧的回水管路上等部位。
审核图纸阶段对水暖材料的控制探讨随着社会的发展和建设的进步，水暖工程在建筑工程中起着至关重要的作用。
在水暖工程中，图纸的审核阶段对水暖材料的控制显得尤为重要。
本文将探讨在水暖工程中，图纸审核阶段对水暖材料的控制问题。
一、水暖工程中图纸审核阶段的重要性图纸审核是水暖工程中不可或缺的一环，它直接关系到工程的质量和安全。
在图纸审核阶段，工程师会根据设计要求和施工实际，进行图纸的详细审核，包括水暖材料的选择和使用，管道的走向和连接方式等。
只有在图纸审核阶段做好水暖材料的控制，才能有效地保证工程的质量和安全。
1. 合理选择水暖材料在图纸审核阶段，工程师应该合理选择水暖材料，包括管道、阀门、连接件等。
在选择水暖材料时，需要考虑到工程的用途、工作条件、使用寿命等因素，同时还要考虑材料的耐压性能、耐腐蚀性能、使用温度范围等技术指标。
只有选用合适的水暖材料，才能保证工程的长期稳定运行。
2. 控制水暖材料的质量在图纸审核阶段，工程师还应该严格控制水暖材料的质量，确保材料符合国家规定的标准和要求。
对于常见的水暖材料，比如钢材、铜材、塑料等，应该选择有资质的供应商，对材料的质量进行严格的检验和把关。
只有保证了水暖材料的质量，才能避免因材料质量不合格而导致的施工质量问题。
3. 防止水暖材料的混用在图纸审核阶段，要防止水暖材料的混用。
不同材料的水暖材料有不同的物理性能和化学性能，如果混用会导致管道的材料不匹配，甚至产生腐蚀、泄漏等问题。
在图纸审核阶段，要严格控制水暖材料的选择，避免不同材料之间的混用。
4. 确保水暖材料的安全性能在图纸审核阶段，要确保所选用的水暖材料具有良好的安全性能。
比如管道需要具有一定的耐压性能，阀门需要具有良好的密封性能，连接件需要具有可靠的连接性能等。
只有确保了水暖材料的安全性能，才能保证工程的施工质量和使用性能。

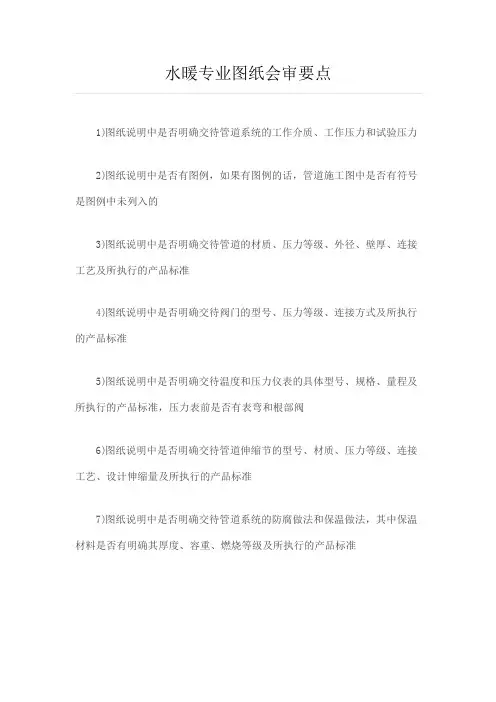

水暖专业图纸会审要点
一个新项目，拿到一套新施工图，往往几天内建设单位就要急吼吼地组织图纸会审，并且对图纸会审的质量要求还相当高，以后施工过程中再发现设计上有问题，甲代的第一句话往往就是：“你图纸会审时怎么不提出来？”。
为了在这有限的时间里尽可能全面地找出水暖专业图上的问题，我总结了水暖专业图纸会审的30条要点。
1) 图纸说明中是否明确交待管道系统的工作介质、工作压力和试验压力
2) 图纸说明中是否有图例，如果有图例的话，管道施工图中是否有符号是图例中未列入的
3) 图纸说明中是否明确交待管道的材质、压力等级、外径、壁厚、连接工艺及所执行的产品标准
4) 图纸说明中是否明确交待阀门的型号、压力等级、连接方式及所执行的产品标准
5) 图纸说明中是否明确交待温度和压力仪表的具体型号、规格、量程及所执行的产品标准，压力表前是否有表弯和根部阀
6) 图纸说明中是否明确交待管道伸缩节的型号、材质、压力等级、连接工艺、设计伸缩量及所执行的产品标准
7) 图纸说明中是否明确交待管道系统的防腐做法和保温做法，其中保温材料是否有明确其厚度、容重、燃烧等级及所执行的产品标准
8) 图纸说明中是否明确交待所执行的标准图的图集编号、具体页数，以及具体到页内某一个大样图编号。
这就要求施工单位技术管理人员占有并且熟悉本专业的标准图，还必须不厌其烦地逐一查阅标准图
9) 地下层、首层、二层、标准层、顶层和屋面层的平面图中，各立管系统的编号、具体定位等是否一致
10) 管道平面图与管道系统图是否吻合，特别是管道走向、口径、标高、平面定位等是否吻合
11) 管道流程图与管道平面及系统图是否吻合
12) 管道的平面、系统图与细部大样图是否吻合
13) 管道图纸设计中如果有管道小尺度偏转、移位等，要核算是否够管件的配合尺寸
14) 图纸说明中一般会要求卧室隔壁的排水立管采用双壁螺旋静音排水管，图纸会审时应具体明确哪几根排水管按此要求执行。
15) 如果设计管道连接工艺采用法兰连接，是否有交待法兰垫片的材质和厚度
16) 管道与建筑、结构专业是否有矛盾，特别是与梁、柱、板、门洞、窗洞、烟风道、沉箱、建筑保温层等是否有矛盾
17) 建筑、结构专业为水暖安装专业考虑的预留洞，如消火栓箱留洞、正压送风口留洞、地下管道层水暖管沟留洞等，是否与水暖专业的要求相吻合
18) 进、出楼栋的管道，与室外管线图逐一进行核对，检查其平面定位、高程、管道材质、口径、连接工艺等是否有矛盾
19) 外立面明装的雨水立管和空调冷凝水立管，其平面定位与建筑专业是否有矛盾，特别是有没有留够外保温厚度
20) 外立面明装的雨水立管和空调冷凝水立管，与外立面凸出的造型之间是否有矛盾
21) 天面雨水斗的做法，与建筑专业的要求（通常是执行建筑专业的某张标准图）是否相吻合
22) 地暖盘管在地面的竖向大样图，与建筑专业做法表中楼、地面的做法是否一致，特别是在卫生间、生活阳台处，格外要仔细核查其找平层、防水层、保护层、隔热层、管道层、保护层等是否对应相符
23) 管道密集处（如水暖井、商铺走廊上空等处），管道排布是否有互相矛盾之处，是否有必要补充断面大样图，是否有必要补充管道联合支架详图
24) 管道密集处，应核算管道间距是否足够管道连接作业、防腐及保温作业的操作空间，如果设计有阀门，特别是法兰阀门，还应核算是否够法兰及阀门保温盒的空间，阀门手柄朝向是否有明确交待
25) 喷淋系统的末端试验及放空装置，是否便于操作，是否与建筑装修专业相吻合，是否兼顾了美观
26) 厨、卫排水管的升顶通气管在天面与烟风道顶部风帽是否有矛盾
27) 室外综合管线图中各专业管线之间在高程、平面定位上是否有矛盾，特别是与检查井、阀门井之间有无矛盾，其中井的尺寸和管道、管件的尺寸均要按其外轮廓尺寸计算
28) 室外各种井口，与园林园建图中的车行道、人行道、小品、铺装面、路缘石、树木等是否有矛盾
29) 焊接钢管、无缝钢管等手工电弧焊连接的管道（如室外埋地采暖供回水管、水暖井内的采暖主立管），其三通是采用成品三通还是现场挖眼焊接三通必须加以明确
30）室外各种井口的标高与园林园建地形图是否相吻合
嗯，最后补充说一句，上述总结的30条是针对多层或高层民用住宅楼项目的水暖专业，其它类型的项目可以参考，但还是应该要补充其针对性的其它内容。
