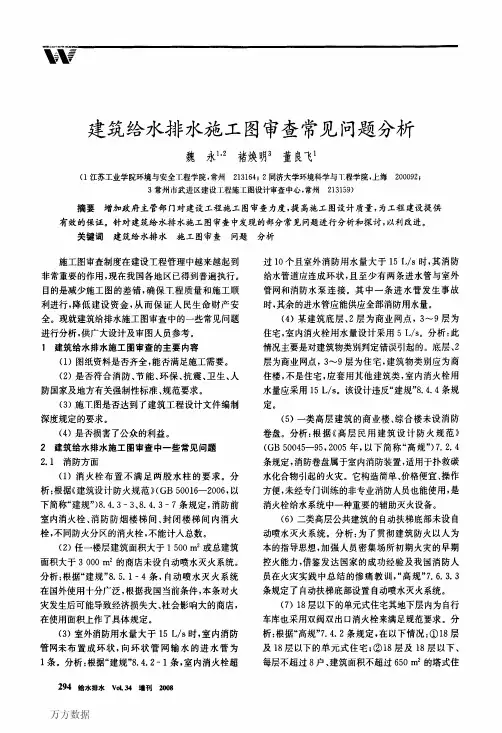

施工图设计审查给排水常见问题分析施工图设计审查是建设工程设计审查的一个重要环节，对于给排水工程来说尤为重要。
在给排水工程施工图设计审查中，常常会出现一些常见的问题。
在本文中，我们就来分析一下这些问题。
给排水工程的施工图设计中常见的问题是管道布置不合理。
在给排水工程中，管道的布置是非常重要的，它直接关系到给排水系统的正常运行和使用效果。
在设计中有时会出现管道间距不够、弯头过多、管道交叉等问题，导致了管道的布置不合理。
这种问题的存在会带来给排水系统的使用困难，甚至影响到正常使用。
给排水工程的施工图设计中常见的问题是材料选用不当。
给排水工程需要使用各种各样的材料，如管道、管件、阀门等，选用合适的材料对于给排水系统的正常运行至关重要。
在设计中有时会出现材料选用错误的情况，如选用了不耐腐蚀、不耐高温等材料，导致给排水系统无法正常运行。
这种问题的存在会给工程造成不必要的损失，并增加了维修和更换的成本。
给排水工程的施工图设计中常见的问题是地形影响分析不准确。
对于给排水工程来说，地形的影响是不可忽视的。
在设计中有时会出现地形影响分析不准确的情况，如没有考虑到地形的起伏、坡度等因素，导致给排水系统无法正常运行。
这种问题的存在会导致给排水系统的排水不畅、积水等问题。
给排水工程的施工图设计中常见的问题是施工工艺不合理。
在给排水工程的设计中，施工工艺是非常重要的，它直接关系到工程的施工过程和质量。
在设计中有时会出现施工工艺不合理的情况，如施工顺序安排不当、施工材料的选择不合理等，导致施工过程复杂，施工质量不稳定。
这种问题的存在会影响到整个工程的进展和质量。
给排水工程的施工图设计审查中常见的问题包括管道布置不合理、材料选用不当、地形影响分析不准确以及施工工艺不合理。
为了避免这些问题的发生，设计人员应该注重细节，加强设计和施工的协调，严格按照规范进行设计和施工。
只有这样，才能确保给排水工程的施工图设计质量，保证工程的正常运行和使用效果。
施工图设计审查给排水常见问题分析施工图设计审查是施工前必不可少的环节，对于给排水设计的审查尤为重要。
下面将从常见问题的角度对施工图设计审查中的给排水问题进行分析。
给排水设备的布置问题是审查中经常出现的问题之一。
在给排水系统设计中，设备的布置应考虑到日常使用、维护和清洁的便利性。
常见问题包括管道过于密集、设备布置不合理等。
在卫生间设计中，管道应尽量集中布置，方便维护和检修。
管径选择问题也是常见的审查问题。
管道的直径大小直接影响着给排水系统的流量和排水能力。
管径选择过小会导致阻力大、排水不畅，而过大又会造成浪费。
在施工图设计审查中，要特别关注管道直径是否符合规范要求，同时结合实际场地情况进行合理选择。
施工图设计中的排水坡度问题需要特别重视。
排水坡度是排水管道的重要参数，它直接关系到排水速度和排水效果。
如果排水管道坡度不够，会导致水流速度慢，水流易积聚，容易造成管道堵塞。
在给排水系统的设计中，要合理确定排水坡度，防止排水不畅的问题。
给排水系统的防水措施也是审查的重点之一。
在厨房、卫生间等地方，防水工程的质量直接关系到房屋的使用寿命和居住环境的舒适度。
常见问题包括防水层材料选择不合理、施工工艺不规范等。
在审查中要对防水层材料的种类、厚度、施工工艺等进行细致的检查。
给排水系统的通风问题也需要关注。
通风是排水系统正常运行的重要条件，可以有效避免污水和异味的滞留，保持室内环境的清洁和舒适。
在审查中要审查风管的布置和通风设备的数量和位置，确保满足通风要求。
施工图设计审查中的给排水问题主要包括设备布置、管径选择、排水坡度、防水措施和通风系统等方面。
只有通过细致的审查，才能确保给排水系统设计的合理性和施工质量的达标。
施工图设计审查给排水常见问题分析1. 引言1.1 施工图设计审查给排水常见问题分析在建筑工程中，给排水系统是一个至关重要的部分，它直接关系到建筑物内部的卫生与安全。
在施工图设计审查过程中，常见的问题包括管道设计是否符合规范要求、排水设备选型是否合理、管道连接方式是否牢固可靠、管道施工工艺是否合理以及检验验收标准是否严格执行。
这些问题如果没有得到及时发现和解决，将会导致给排水系统的故障和影响建筑物的使用效果。
管道设计是否符合规范要求是施工图设计审查中的重要环节。
管道设计必须符合相关的国家标准和规范，包括管道的材质、直径、斜度等参数的选取。
如果设计不合理，将导致阻力增大、排水不畅等问题的出现。
排水设备选型是否合理也是施工图设计审查中需要重点关注的问题。
不同的建筑物有不同的排水设备需求，需要根据具体情况选择合适的设备，否则将影响排水效果和系统的稳定性。
管道连接方式是否牢固可靠、管道施工工艺是否合理也是影响给排水系统质量的重要因素。
连接方式不牢固可能导致漏水，施工工艺不合理则可能影响管道的使用寿命。
检验验收标准是否严格执行也是保障给排水系统质量的重要保障。
严格执行检验验收标准可以及时发现问题并加以解决，确保系统的正常运行。
施工图设计审查中需要重点关注给排水常见问题分析，及时发现并解决问题，保障建筑物的使用效果和使用安全。
2. 正文2.1 管道设计是否符合规范要求管道设计是否符合规范要求是施工图设计审查给排水常见问题中的重要环节。
在进行审查时，需要对管道设计是否符合相关的规范和标准进行严格检查。
管道设计应符合国家相关的技术标准和规范，如《建筑给水排水设计规范》等。
设计师应该根据具体的工程要求，合理确定管道的直径、材质、坡度等参数，保证管道系统具有足够的排水能力和稳定性。
管道设计应考虑到实际施工和使用环境的要求。
在地下室或地下通道中的排水管道，设计师需要考虑地下水位、土壤稳定性等因素，合理确定管道的埋设深度和支架形式，确保管道能够安全稳定地运行。
施工图设计审查给排水常见问题分析随着现代建筑行业的不断发展，给排水系统设计和施工也越来越重要。
设计审查是保证施工质量和工程顺利进行的重要环节。
但是，在设计审查过程中，给排水系统设计中可能会出现一些常见问题。
以下是一些常见的问题：1. 管道布局问题在给排水系统的设计过程中，管道的布局是非常重要的。
在审查设计时需要检查管道的主管道、支管道、弯头、连接件等是否合理布置。
通常，管道的布局应考虑到的管道径大小以及各种连接件的密封性。
因此，在审查设计时，审查人员应仔细检查给排水系统的管道布局是否符合设计要求。
2. 装置位置选择问题在给排水系统设计过程中需要对各种装置进行位置选择。
可能在一些情况下，设计人员未能正确选择位置，从而导致系统中的出水口和进水口的功能不佳。
例如，进水口的位置选择过高，排水效果不好，出水口的位置选择不当，容易导致水压力不稳定。
3. 通风问题4. 排污口尺寸问题在设计给排水系统时，排污口的尺寸是非常重要的。
如果排污口的尺寸过小，可能会造成排放不畅或者堆积过多，从而导致系统中的污水不能顺畅地排出。
此外，排水口的位置选择也是非常重要的。
当排污口的位置选择不当时可能会导致管道结构紧凑不过度，从而造成堆积的问题。
5. 施工材料选择问题在给排水系统的施工过程中，施工材料的选择也是非常重要的。
如果选择材料质量不过关，可能会导致系统中的漏水或者损伤。
审查设计时，需要仔细检查材料的规格、质量是否达到要求。
因此，施工材料的选择应该是非常谨慎的。
综上所述，在给排水系统的施工图设计中，管道布局、装置位置选择、通风、排污口尺寸和施工材料选择是常见的问题。
审查人员需要仔细检查设计图纸和建议，确保工程的质量和顺利进行。
给排水专业施工图审查常见问题一、给水系统1、设计中设有中水管网时，中水系统需设自来水供水管做为备用水源。
2、设计给水系统、中水系统，采用高位水箱供水，水箱下层（最不利）配水点最小压力需满足规范要求，一般用水点为5M水头，大便器冲洗阀最小压力10M水头。
3、建筑内集中卫生热水系统，热水管道需设坡度，末端需设排气阀。
4、建筑内集中卫生热水系统，需按规范要求设储热设备和膨胀罐。
并设热水系统循环管道和循环泵，热水系统循环管道应按规范要求采用同程式布置。
5、采用无负压供水的建筑，水泵直接由市政供水管网吸水，其吸水管上应设倒流防止器。
6、游泳池补水应采用平衡水池或补水箱间接补水。
7、建筑内卫生间在无集中热水供应时，采用局部电热水器，设浴盆用途不大（热水量不足），可建议与业主和建筑专业协商，将浴盆改为沐浴器。
8、热水系统中，各楼层热水分支总管设水表的作法不妥，因有循环回水，不能准确计量。
可在回水总管上同时设水表，以用水量差值计量热水用量。
9、高层建筑直饮水系统中，采用分区供水。
上区系统和下区系统的回水管经减压阀后串接在一起回至原水箱的作法不妥。
因减压阀后的压力不可能调至完全相同。
当其中一组减压阀后压力大于另外一组时，较小的一组减压阀会关闭，其系统不能循环。
两个系统需分别设回水管引至原水箱，并设控制循环时间和流量的电动阀及限流阀。
10、给水系统采用减压阀减压后供水，其减压阀不允许设置旁通管。
11、住宅给水系统中，压力大于0.35MPa的入户管应设减压设施。
（强制条文）12、山东地区水箱露天安装于屋面的做法不妥当，水箱及管道保温防冻很难处理，水箱应设于水箱间内。
13、消防水箱与生活水箱合用的作法不妥，不符合防止水质污染要求。
14、穿越建筑结构缝的给水管、消防管，需按规范要求设置补偿管道伸缩和剪切变形的装置。
15、生活供水设备，其出水量应按设计秒流量选取。
16、生活水箱，进、出水管布置不能相距太近，会产生水流短路。
P1-P13问题
给排水：
1、彩铝管安装落水点欠缺，多处需增设。
2、采用露台散水不美观。
3、P1-P13排水修改版没有二、三层图纸，施工有难度，容易出
错。
4、所有户型都有相应的卫生间，坐便器在梁位上。
5、底板排水管遇沉台转弯较多，材料在蓝图上无法计算。
电：
1、业主要求所有的用户总箱设于地下室，遇12墙需穿墙是否合
适。
2、电表箱到用户箱是否使用桥架。
3、用户箱配线是否按蓝图制作。
G1、G2、G3问题
给排水：
1、高层YL-7-8-9-10在外墙，业主认为不合适，应取消。
2、三十一、三十二、三十三、三十四层上面雨水落水点少，很容
易积水、下水慢。
电：
1、三层一表电表箱配制需到位，需及时安装。
2、均压环焊接蓝图具体说明不详细，施工时材料多处重复。
施工图设计审查给排水常见问题分析施工图设计审查是确保建设项目顺利进行的重要环节之一，其中给排水设计是施工图设计的重要部分之一。
经常出现的问题主要包括以下几个方面：1. 排水管道设计不合理：给排水系统中的管道设计是非常重要的，如果设计不合理，就会影响到整个系统的运行效果。
常见的问题有排水管道坡度设计不合理，管道弯曲过多，连接方式不牢固等。
这些问题会导致排水不畅，易堵塞等问题。
2. 排水设备选择不当：排水系统中的各种设备的选择也是非常重要的，比如选择不当的化粪池，会导致排放不当的气味和污染；选择不当的泵站设备，会导致排水不畅等问题。
在施工图设计时要合理选择排水设备，并充分考虑其功能和适用性。
3. 排水系统连接设计不合理：排水系统中的连接方式也是非常重要的，连接不合理或者设计不当会导致漏水、渗漏等问题。
常见的问题有连接处不严密，密封材料选择不当，连接处材料损坏等。
4. 排水系统防水设计不完善：给排水系统与建筑结构的连接处是容易出现渗漏问题的地方。
在施工图设计时，需要充分考虑给排水系统与建筑结构的连接处的防水设计。
常见的问题有防水层设计不完善，施工工艺不规范等。
5. 排水系统材料选择不当：给排水系统中使用的材料也是施工图设计时需要考虑的重要因素。
常见的问题有材料质量不合格，材料选择不适用等。
这些问题会导致给排水系统的使用寿命降低，安全性下降等问题。
给排水系统的施工图设计审查时需要重点关注排水管道设计、排水设备选择、排水系统连接、防水设计以及材料选择等方面的问题。
只有对这些问题进行全面、细致的审查，才能确保给排水系统的正常运行。
给排水图纸会审要点及常见问题建筑给排水专业与有关方面的关系建筑给排水专业与有关方面的关系(1)各用电设备的位置与供水(电)及控制位置、容量是否匹配，零配件及控制设备能否满足要求。
(2)水管道与电气线路、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。
(3)水、电、气、风管道或线路在安装施工中的衔接部位和施T顺序是否明确。
(4)管道井的内部布置是否合理。
(1)预留、预埋位置与安装实际需要是否相符。
(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。
(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。
(4)建筑标高基准点和放线基准位置是否明确。
(5)给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。
(6)有关建筑设计。
如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。
施工图审核要点(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全。
(3)设计是否合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是否完整无误。
(4)设计说明及设计网中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
(5)设计意图、工程特点、设备设施及其控制工艺流程。
工艺要求是否明确，各部分设计是否明确。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
审图要点(1)设计说明应包括设计依据、设计范围，给排水、t肖防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐油漆、管道及设备保温等内容。
水电图纸会审要点水电图纸会审是工程项目施工前的重要环节，旨在确保水电设计的合理性、准确性和可行性，减少施工过程中的变更和返工，保证工程质量和进度。
以下是水电图纸会审的一些要点：一、给排水部分1、设计说明仔细审查给排水系统的设计说明，包括系统类型（如生活给水、消防给水、排水体制等）、管材选用、连接方式、施工要求等，确保其符合规范和项目要求。
核实设计依据是否充分，如相关规范、标准的版本是否为最新。
2、平面图检查给排水管道的布置是否合理，是否与建筑结构、电气设备等其他专业的管线存在冲突。
注意管道的走向、管径大小、坡度设置是否符合排水要求，避免出现倒坡、积水等问题。
查看卫生器具、地漏、雨水斗等的位置是否恰当，是否方便使用和维护。
3、系统图对照平面图，审核系统图中管道的标高、管径、立管编号等信息是否一致。
分析给排水系统的竖向分区是否合理，压力是否满足要求，以确保供水的稳定性和安全性。
检查消防水箱、水池的容积、设置高度是否符合规范。
4、详图对于特殊部位的给排水处理，如管井、地沟、泵房等，要审查详图的尺寸、做法是否清晰准确。
核实防水套管、伸缩节、支吊架等的设置是否符合要求。
5、材料表核对材料表中管材、阀门、洁具等的规格、型号、数量是否与图纸一致。
确认所选材料的质量和性能是否满足工程需求。
二、电气部分1、设计说明认真阅读电气设计说明，了解电源进线方式、电压等级、负荷分级、防雷接地要求等。
审查电气设备的选型、安装方式、防护等级等是否符合规范和使用环境。
2、平面图检查电气线路的敷设路径是否合理，是否避开了高温、潮湿、易燃等不利环境。
核实配电箱、插座、开关、灯具等的位置和数量是否满足使用功能和规范要求。
注意电气管线与给排水、暖通等其他专业管线的交叉避让情况。
3、系统图对比平面图，核对系统图中电气设备的规格、型号、参数是否一致。
分析供电系统的可靠性，如备用电源的设置、切换方式等是否满足要求。
审查配电箱的进出线回路、保护装置的配置是否合理。
地产公司建筑给排水图纸审查要点及常见问题【摘要】这篇文章主要介绍了地产公司建筑给排水图纸审查的要点以及常见问题。
在地产公司建筑工程中，给排水系统是至关重要的一部分，必须经过严格审查确保设计合理、施工规范。
审查要点包括排水系统设计是否满足国家规范要求、管道走向是否合理、排水口设置是否科学等。
常见问题包括设计中忽略地形地貌、管道连接处设计不当等。
地产公司在审查给排水图纸时应注意细节，确保排水系统的正常运行和安全性。
通过合理审查，可以避免在工程施工和日常使用中出现问题，提高建筑质量和用户满意度。
【关键词】地产公司、建筑、给排水、图纸审查、要点、常见问题、总结1. 引言1.1 背景介绍地产公司建筑给排水图纸审查是建筑工程中一个非常重要的环节。
给排水系统是建筑物最基本的功能之一，影响着建筑物的使用效果和安全性。
在建筑设计阶段，地产公司需要对给排水图纸进行审查，确保设计符合相关规范和标准。
随着城市发展的加快和人们生活水平的提高，对建筑物的要求也越来越高。
建筑给排水系统不仅要保证排水畅通，还要保证水质清洁、环保节约等方面的要求。
地产公司建筑给排水图纸审查成为了必不可少的环节。
地产公司在审查给排水图纸时，需要密切与设计单位、施工单位等相关方进行沟通协调，及时发现问题并提出解决方案。
只有通过严格审查和监督，才能确保建筑物的给排水系统设计合理，建筑质量和居住环境得到保障。
1.2 研究意义建筑给排水图纸审查是地产公司在规划和施工过程中必不可少的环节。
通过对建筑给排水系统图纸的审查，可以及时发现和解决设计与施工中存在的问题，确保建筑物的排水系统安全、有效运行。
地产公司在审查建筑给排水图纸时需要重点关注排水管道的设计是否合理、连接是否密封、排水斜度是否符合要求等方面，这是保障建筑物排水系统正常运行的关键。
研究建筑给排水图纸审查的意义在于提高建筑排水系统的质量和效率，避免因设计或施工不当导致的漏水、堵塞等问题，保障建筑物的结构安全和使用寿命。
施工图设计审查给排水常见问题分析施工图设计审查是建设项目前期工作的重要环节，对于给排水系统的设计，审查工作尤为重要。
本文旨在从实际工作中总结和分析给排水系统在施工图设计中常见的问题。
给排水系统的设计应符合当地相关的建筑设计规范和标准，同时考虑到工程的实际情况。
在施工图设计审查中，常见问题主要集中在以下几个方面：管道布置、管道尺寸、排水设备选择、通气系统设计以及安全防护等。
管道布置是给排水系统设计的基础。
合理的管道布置可以保证系统的正常运行和维修。
常见问题包括管道横截面布置不合理、管道交叉、管道与结构冲突等。
对于横截面布置不合理的问题，应注意管道的坡度，避免平坡或者反坡。
对于管道交叉和管道与结构冲突的问题，应及时调整管道布置，确保管道的连续性和完整性。
管道尺寸的确定也是审查的重点。
合理的管道尺寸可以保证系统的正常运行和排水能力。
常见问题包括管道尺寸选取不合理、管道设计的流速过大等。
对于管道尺寸选取不合理的问题，应根据实际情况和相关标准确定。
对于管道设计的流速过大的问题，应注意控制流速，避免过高的流速对系统造成不利影响。
排水设备的选择也是施工图设计审查的重要内容。
合理选择排水设备可以提高系统的排水效率和运行稳定性。
常见问题包括排水设备类型选择不当、设备数量确定错误等。
对于排水设备类型选择不当的问题，应根据项目的实际情况和相关标准进行选择。
对于设备数量确定错误的问题，应根据项目的需求和相关标准进行合理确定。
安全防护也是给排水系统设计审查的重要内容。
合理的安全防护可以保护系统设备和施工人员的安全。
常见问题包括设备防腐蚀措施不到位、设备防震设计不合理等。
对于设备防腐蚀措施不到位的问题，应根据实际情况进行合理选择和施工。
对于设备防震设计不合理的问题，应根据地震相关标准和经验进行设计和施工。
施工图设计审查给排水常见问题分析施工图设计审查是建筑工程中非常重要的环节，其中给排水设计更是其中的一个重要组成部分。
给排水系统直接关系到建筑物的使用功能和居住环境的质量，因此在审查施工图设计时，需要对给排水设计进行严格把关，确保设计符合规范要求。
在实际的施工图设计审查中，常常会出现一些常见的问题，本文将针对这些常见的问题进行分析和总结，以期对相关从业人员有所帮助。
一、排水管道布置不合理在给排水系统的设计中，排水管道的布置要合理、科学。
常见的问题是排水管道布置不合理，主要表现在以下几个方面：1. 高低水平错位：排水管道在布置时应该避免高低水平错位，排水管道的路径和坡度应该设计合理，以保证排水的畅通和迅速排除污水。
2. 斜坡不符合要求：排水管道的斜坡应符合规范要求，一般要求为1%至5%之间，太小会导致排水慢，太大则可能出现排水不畅等问题。
3. 排水管道穿越结构物缝隙不当：排水管道在穿越结构物缝隙时，应该设计合理的施工方案，避免影响结构的受力性能。
以上问题都是排水管道布置不合理所导致的，这些问题会直接影响给排水系统的使用效果和安全性能，因此在施工图设计中需要严格把关，确保排水管道布置合理。
二、排水管道连接不牢固排水管道在设计中需要连接到排水设备和主体结构中，连接不牢固会导致漏水和破坏结构的情况发生。
1. 排水管道与排水设备连接不严密：排水管道与排水设备连接不严密会导致漏水，影响排水效果，同时也会影响设备的运行寿命。
2. 排水管道与主体结构连接不牢固：排水管道与主体结构连接不牢固会导致管道变形或者脱落，影响排水系统的使用效果。
解决这些问题需要在设计中从连接方式和连接材料上进行严格规范，同时在施工过程中监督和检查连接部位的质量，确保连接牢固可靠。
三、排水设备选择不当在给排水系统设计中，排水设备的选择对系统的正常运行起着关键作用。
选择不当会直接影响排水效果和系统的正常运行。
1. 排水设备性能不符合要求：排水设备的性能需要满足设计要求，如果选择的排水设备性能不符合要求，会导致排水效果不佳。
给排水图纸会审前言在建设工程中，给排水系统是一个非常重要的部分。
如果给排水系统设计不合理，很容易影响建筑物的正常使用，甚至会对人们的生活造成一定的影响。
因此，给排水图纸会审是必不可少的一个环节。
本文将介绍给排水图纸会审的一些相关内容。
给排水图纸会审的意义给排水图纸会审是建筑工程实施过程中非常重要的环节之一。
它可以有效地避免因施工方案不合理、技术经验不足、设计不妥等因素诱发的建筑事故，提高设计方案的科学性、合理性、可行性及实用性，为施工提供了坚实的依据。
给排水图纸会审的主要目的是确保设计方案的完整性、准确性和可行性。
这个过程可以消除任何有潜在风险的设计问题，并提高设计的质量，为建筑工程的实施提供有效的保障。
给排水图纸会审的内容给排水图纸会审的具体内容包括以下几个方面：1. 设计方案会审人员需要仔细审查设计方案是否符合规范和标准，并检查设计方案中的所有要素，如管道、设备、泵站、排气阀等是否符合规范标准，并且是否可以正常运行。
如果有不符合规定、不符合安全要求的设计内容，会审人员应该及时发现并提出合理的修改和调整建议。
2. 建设规范和标准会审人员需要检查设计方案是否符合现行的建筑规范和标准。
部分规范和标准是强制性的，必须严格执行。
会审人员需要严格审查每一个环节，制定出符合规范要求的设计方案。
3. 工程造价会审人员还需要对设计方案的工程造价进行评估。
构建可行的给排水系统需要大量的物料和设备，会审人员需要对费用进行评估，合理控制造价，确保工程质量的同时，还要做到经济实惠。
给排水图纸会审的流程给排水图纸会审的流程可以分为以下几个步骤：1. 会前准备会前准备应该尽早开始，主持方应该会同参会部门和专业人员组织专门会前调查，确保会议取得实实在在的成果。
再结合时间、地点、人员、材料、设备等进行具体安排。
2. 会议召开会议召开是一个非常重要的环节，它需要参会人员充分发表意见，逐条检查，一丝不漏地评审设计方案，确保不留隐患。
给排水图纸会审要点与常见问题汇总施工图会审是施工管理工作中施工准备阶段的一项重要技术工作，是建设的基本要求。
目的是减少施工图的差错，确保工程质量和施丁顺利进行，降低建设资金。
在审核图纸时，应尽量提m冈纸中的问题，以便设计人员对问题做出修改和补充。
1建筑给排水专业与有关方面的关系1．1给排水专业与其它专业设计相互之间的关系(1)各用电设备的位置与供水(电)及控制位置、容量是否匹配，零配件及控制设备能否满足要求。
(2)水管道与电气线路、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。
(3)水、电、气、风管道或线路在安装施工中的衔接部位和施T顺序是否明确。
(4]管道井的内部布置是否合理。
1．2给排水管道安装与建筑结构的关系(1)预留、预埋位置与安装实际需要是否相符。
(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。
(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。
(4)建筑标高基准点和放线基准位置是否明确。
(5)给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。
(6)有关建筑设计。
如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。
2施工图审核要点2．1审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全。
(3)设计是否合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是否完整无误。
(4)设计说明及设计网中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
(5)设计意图、工程特点、设备设施及其控制工艺流程。
工艺要求是否明确，各部分设计是否明确。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
给排水图纸会审要点与常见问题汇总施工图会审是施工管理工作中施工准备阶段的一项重要技术工作，是建设的基本要求。
目的是减少施工图的差错，确保工程质量和施丁顺利进行，降低建设资金。
在审核图纸时，应尽量提m 冈纸中的问题，以便设计人员对问题做出修改和补充。
1建筑给排水专业与有关方面的关系1．1给排水专业与其它专业设计相互之间的关系(1)各用电设备的位置与供水(电)及控制位置、容量是否匹配，零配件及控制设备能否满足要求。
(2)水管道与电气线路、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。
(3)水、电、气、风管道或线路在安装施工中的衔接部位和施T顺序是否明确。
(4]管道井的内部布置是否合理。
1．2给排水管道安装与建筑结构的关系(1)预留、预埋位置与安装实际需要是否相符。
(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。
(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。
(4)建筑标高基准点和放线基准位置是否明确。
(5)给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。
(6)有关建筑设计。
如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。
2施工图审核要点2．1审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全。
(3)设计是否合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是否完整无误。
(4)设计说明及设计网中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
(5)设计意图、工程特点、设备设施及其控制工艺流程。
工艺要求是否明确，各部分设计是否明确。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
2.2审图要点(1)设计说明应包括设计依据、设计范围，给排水、t肖防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐油漆、管道及设备保温等内容。
(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、柃查、维护等是否采取有效合理的措施。
(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。
(5)是否选用了淘汰产品。
2．2．2给排水平面图(1)生活水池、水箱是否为独立的结构型式。
(2)给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。
(3)生活给水泵房的位置是否避开了有防振或有安静要求的房间。
(4)有无厕所、盟洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房的上层。
(5)地下污水泵井是否设置密封井盖和通气管。
(6)选用的水加热设备及其布置、敷设是否考虑了榆修要求。
(7)管道的布置、敷设是否满足规范要求。
2．2．3消防、人防部分平面图(1)建筑物内不同用房或公共场所灭火设施的选择是否恰当。
(2)消防水池、高位水箱及消防水泵房是否满足规范要求。
(3)消火栓及自动喷洒头、水泵接合器的布置是否满足规范要求。
(4)需要水幕分区或合防火卷帘分区处，是否按规范要求设置了相应的水幕设施。
(5)消防电梯是否设置了排水设施。
(6)寒冷地区，无采暖地下车库有结冻可能的水消防管道是否有合理可行的防冻措施。
(7)灭火器的造型与布置是否满足规范要求。
(8)有人防地下室时，给排水设计应符合人防设计有关规范及当地人防主管部门的要求。
2．2．4总平面罔(1)消防专用或生活共用的室外给水管是否按规范要求连成环状管网。
(2)入市政污、雨水管接合井的管径、标高是否合适。
(3)化粪池、污水池等与埋地生活用水储水池的距离是否不小于1 Om。
当不满足时。
是否采取了防止污染生活用水126 2008／6 中华建设储水池水质的有效措施。
2．2．5．1给水系统(1)高层、低层建筑的给水区是否符合规范要求，最不利用水处的水压能否得到保证。
(2)给水管道的连接是否存在回流污染问题。
(3)水池、水箱至生活饮用水点的供水管上是否按规定采取了安全可靠的一次防污染措施。
(4)按规定需设中水的项目，是否设置了中水处理与供水系统，中水水量是否平衡。
2．2．5．2热水系统(1)热水供水分区是否与给水分区一致，热水供水压力能否与冷水压力平衡(单独使用冷水或热水者除外)。
(2)其中热水供应系统是否设置了有效的循环系统，高层建筑的热水系统采用减压阀分区时能否保证各区循环系统的正常工作。
(3)公共浴室是否设有水温稳定和节水措施。
(4)系统上是否设有防膨胀泄压用的安全阀，膨胀管(或膨胀罐)，伸缩节，同定支架等附件。
是否设有防止和减缓管道和设备结垢、锈蚀的装置。
2．2．5．3排水系统(1)排水系统是否采用了雨、污分流；雨水及其布置是否符合要求。
(2)污水立管底部的排水横管的连接是否满足规范要求，或采取单独出户的措施。
(3)排水管是否按规范要求设置通气管及检查口、清扫口。
2．2．5-4消防系统(1)消防水池和屋顶消防水箱的储水容积是否符合规定。
(2)ft~J防满足规范要求。
系统上是否有减压、泄压等安全使用和保证灭火效果的措施。
(3)消防水泵及增压设备是否满足规范要求。
(4)室内消火栓管网是否按规范要求连成环状。
(5)屋顶是否设试验用消火栓。
(6)消火栓与自动喷水灭水系统管径是否合理。
(7)寒冷地区，地下不采暖车库是否采用干式或预作用自动喷水灭火系统。
(8)消防水泵接合器的设置是否满足规范要求。
3 建筑给排水图纸审核中易被疏忽的一些问题(1)施工图说明有误。
①施工图说明中引用的规范或标准图不是现行有效的版本。
②有的设计说明缺乏针对性，对标准化说明基本不作变动。
(2)施同深度不够。
有的工程为了赶进度，把详f如卫生问等)省略了。
(3)地下室及泵房排水。
①地下室排水沟布置不当，跨越防火分区。
②地下室内汽车库坡道起坡处截水沟f坑)中排水泵流量偏小。
③泵房排水沟f坑)中排水泵流量偏小。
结语施工图会审是一项极为细致的技术工作，其综合性很强。
要审核好图纸，除了审图者认真看图外，还与审图者自身素质有关。
审冈者的综合素质包括：对设计冈看冈能力；对各相关设计、施工规范的理解和认识；对施工工艺和施工方法现场经验的积累；对建筑、结构的认识；对给排水专业相关边缘专业的认识；对建筑设备的交叉施工及各种管道综合布置的避让及处理。
只要我们在实践中不断地提高上述知识和技能，就能提高审图水平，更多预见性地解决施工图中存在的问题，确保工程质量。
浅谈建筑给排水施工图的审查现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。
1审图的原则设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定；图纸资料是否齐全。
能否满足施工需要；设计是否合理。
有无遗漏。
图纸中的标注有无错误。
有关管道编号、设备型号是否完整无误。
有关部位的标高、坡度、坐标位置是否正确。
材料名称、规格型号、数量是否正确完整；设计说明及设计图中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
如需要采用特殊措施时。
技术上有无困难。
能否保证施工质量和施工安全；设计意图、工程特点、设备设施及其控制工艺流程。
工艺要求是否明确。
各部分没汁是否明确。
是否符合工艺流程和施工工艺要求；管道安装位置是否美观和使用方便；管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚；对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确；需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确；有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能眭。
2审图要点2．1总说明设计说明应包括设计依据、设汁范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
主要设备、材料表中的水泵、水处理没备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、l坊污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。
是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。
是否选用了淘汰产品。
2．2给排水平而图生活水池、水箱是否为独立的结构型式。
给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。
生活给水泵房的位置是否避开了有防振或有安静要求的房间。
水泵机组，吸、压水管支架及机房墙体顶板是否采取了隔振或消声措施。
有无厕所。
盥洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房的上层。
地下污水泵井是否设置密封井盖和通气管。
选用的水加热设备及其布置、敷设是否考虑了检修要求。
管道的布置、敷设是否满足规范要求。
2.3水消防、人防部分平面图建筑物内不同用房或公共场所灭火设施的选择是恰当，有无遗漏的地方。
消防水池、高位水箱及消防水泵房是否满足规范要求。
消火栓及自动喷洒头、水泵接合器的布置是否满足规范要求。
需要水幕分区或配合防火卷帘分区处是否按规范要求设置了相应的水幕设施。
消防电梯是否没置了排水设施。
寒冷地区。
无采暖地下车库有结冻可能的水消防管道是否有合理可行的防冻措施。
灭火器的造型与布置是否满足规范要求。
当有人或防空地下室时。
给排水设计应符合^、防设计有关规范及当地人防主管部门的要求。
2.4总平面图消防专用或生活共用的室外给水管是否按规范要求连成环状管网。
室外消火栓、水泵接合器的布置是否符合规范的要求。
人市政污，雨水管接合井的管径、标高是否合适。
化粪池、污水池等与埋地生活用水储水池的距离是否不小于lOm当不满足时。
是否采取了防止污染生活用水储水池水质的有效措施。
2.5系统图2.5．1给水系统高层、低层建筑的给水区是否符合规范要求，最不利用水处的水压能否得到保证。
给水管道的连接是否存在回流污染问题。
水池、水箱至生活饮用水点的供水管上是否按规定采取了安全可靠的一次防污染措施。
按规定需设中水的项日，是否设置了中水处理与供水系统，中水水量是否平衡。
2.5．2热水系统热水供水分区是否与给水分区一致，热水供水压力能否与冷水压力平衡，(单独使用冷水或热水者l~JI,o其中热水供应系统是否设置了有效的循环系统，高层建筑的热水系统采用减压阀分区时能否保证各区循环系统的正常工作。
