LTE培训材料-4LTE移动性管理第一篇：LTE培训材料-4 LTE移动性管理一、移动性管理相关概念——移动性管理是蜂窝移动公司通信系统必备的机制，能够辅助LTE系统实现负载均衡、提供更好的用户体验以及提高系统整体性能。
该功能主要分为两大类：空闲状态的移动性管理和连接状态的移动性管理。
跟踪区（TA）跟踪区（Tracking Area）是LTE/SAE系统为UE的位置管理新设立的概念。
跟踪区的功能与3G的位置区（Location Area,LA）和路由区（Routing Area，RA）类似，由于LTE/SAE系统主要为分组域功能设计，因此跟踪区更接近路由区的概念在LTE/SAE系统中设计跟踪区时，希望满足如下要求：1）对于LTE的接入网和核心网保持相同的位置区域的概念2）当UE处于空闲状态时，核心网能够知道UE所在的跟踪区3）当处于空闲状态的UE需要被寻呼时，必须在UE所注册的跟踪区的所有小区进行寻呼 4）在LTE系统中应尽量减少因位置改变而引起的位置更新信令上述需求与传统的LA和RA的最大区别在于，需要通过TA的设计，减少空闲状态UE执行位置更新的信令，针对减少信令的要求，有多种方案可供考虑，下面就多注册TA进行详细介绍多注册TA是从多种TA概念方案中综合和总结出的一种TA概念，其特点在于多个TA可组成一个TA列表，这些TA同时分配给一个UE：UE在这些TA间移动时不需要执行TA更新当UE附着到网络时，由网络决定分配哪些TA给UE，UE注册到所有这些TA中。
当UE进入不在其所注册的TA列表中的新TA区域时，需要执行TA更新，网络(MME)给UE重新分配一组TA，新分配的TA也包含原有TA列表中的一些TA多注册TA方案中，每个小区只属于一个TA，其广播消息只需要广播一个TA的信息多注册TA的优点主要是：对于广播信道的要求较低；对于灵活布置UE所属的TA区域比较有利，不需要网络对TA重新进行部署；对避免多个TA间绕圈方式移动引起的TA更新有很大优势；核心网可以灵活地向UE分配其所属的TA；能更有效地利用无线资源多注册TA的缺点：TA更新的消息长度会增加；运营商会对TA列表的大小需要进行限制，否则将耗费过多的系统资源；在方法上不是十分灵活——UE的RRC状态及迁移——LTE测量LTE系统中的测量主要是指连接状态下的移动性测量。
LTE培训教程随着移动互联网的不断发展，移动通信技术也在不断演进，4G时代LTE技术已经逐渐成为主流。
因此，LTE培训教程成为对于从事移动通信行业相关从业人员必不可少的一项技能。
LTE（Long Term Evolution）是一种基于全IP、高速数据传输、低时延、低成本的蜂窝网络技术。
在智能手机等移动终端飞速发展的背景下，LTE技术的应用正变得越来越广泛。
因此，对于移动通信行业相关从业人员来说，学习和掌握LTE技术非常重要。
那么，在学习LTE培训教程时，应当注意哪些内容呢？一、理解LTE技术的基本概念LTE技术是一项系统工程，需要涉及众多技术概念。
比如，LTE网络的基础体系结构、信道类型以及信号传输等等。
在培训教程中，我们需要从理论到实践逐步掌握这些概念。
二、学习LTE无线传输相关技术LTE无线传输技术包括基站天线、射频传输、信道结构以及调制解调等。
要想在教程中学习好这些技术，需要了解无线通信原理。
同时，在掌握这些技术之后，还需要学习如何设计一个完整的无线传输系统。
三、掌握LTE核心网相关技术LTE核心网是实现语音和数据信号转发的重要组成部分。
在培训教程中，我们需要学习如何配置、监测和管理LTE核心网设备，以及如何解决相关问题。
四、学习实用技巧在学习LTE培训教程时，我们要记住实践出真知。
要想更好地掌握和应用LTE技术，我们需要实际操作，熟悉相关工具和技术方法，并掌握一些实用技巧。
五、统筹规划LTE网络虽然会传输技术、核心网管理等方面内容十分重要，但在整个LTE网络的规划方面，我们也不能忽视。
在学习LTE培训教程时，我们还需了解网络规划的实现方法，基站和无线资源的优化和管理，LTE网络的扩容、升级和优化等内容。
最后，在学习LTE培训教程时，我们还需了解LTE技术的行业发展趋势，掌握最新的技术信息，以便随时应对市场变化和技术趋势，保持技术竞争力。
总之，学习LTE培训教程是加强相关从业人员技能水平，提高职业素质，使自己具备更强的竞争能力的必备条件之一。

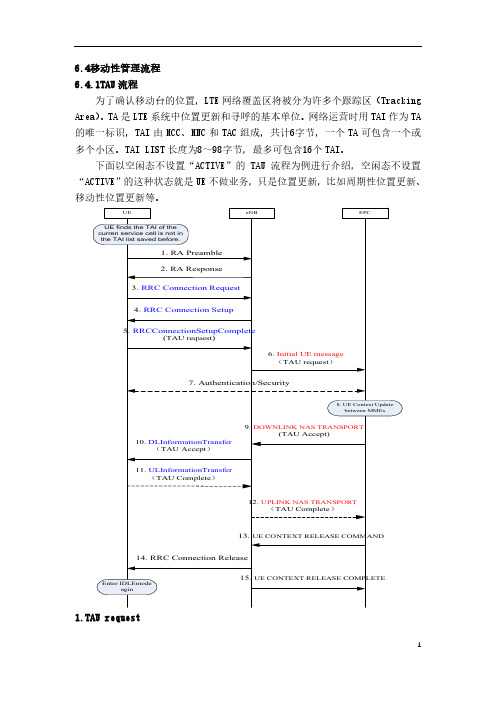

6.4移动性管理流程6.4.1TAU流程为了确认移动台的位置，LTE网络覆盖区将被分为许多个跟踪区（Tracking Area）。
TA是LTE系统中位置更新和寻呼的基本单位。
网络运营时用TAI作为TA 的唯一标识，TAI由MCC、MNC和TAC组成，共计6字节，一个TA可包含一个或多个小区。
TAI LIST长度为8～98字节，最多可包含16个TAI。
下面以空闲态不设置“ACTIVE”的TAU流程为例进行介绍，空闲态不设置“ACTIVE”的这种状态就是UE不做业务，只是位置更新，比如周期性位置更新、移动性位置更新等。
1.TAU request2.TAU Accept3.TAU Complete6.4.2切换流程eNodeB发送RRC CONNECTION RECONFIGURATION消息发送给UE消息中携带切换信息mobilityControlInfo；包含目标小区ID、载频、测量带宽给用户分配的C-RNTI，通用RB配置信息（包括各信道的基本配置、上行功率控制的基本信息等），给用户配置dedicated random access parameters 避免用户接入目标小区时有竞争冲突UE按照切换信息在新的小区接入，向eNodeB发送RRC CONNECTION RECONFIGURATION COMPLETE消息，表示切换完成，正常切入到新小区。
下图是基于X2口两个eNodeB之间切换，MME不变，切换命令同eNodeB内部切换，携带的信息内容也一致。
LTE切换过程主要包括以下三个步骤：测量配置：由eNodeB通过RRCConnectionReconfigurtion消息携带的measConfig信元将测量配置消息通知给UE，即下发测量控制。
测量执行：UE会对当前服务小区进行测量，并根据RRCConnectionReconfigurtion消息中的s-Measure信元来判断是否需要执行对相邻小区的测量。
LTE入门教材九（移动性管理）目录1 E-UTRAN内部的移动性管理 (2)1.1 ECM-IDLE状态下的移动性管理 (2)1.2 ECM-CONNECTED状态下的移动性管理 (2)2 3GPP系统Inter-RAT移动性管理 (3)2.1 小区重选 (3)2.2 切换 (4)3 E-UTRAN与非3GPP系统间的移动性管理 (5)3.1 UE能力配置 (5)3.2 E-UTRAN与CDMA2000网络之间的移动性管理 (5)LTE的移动性管理包括有：●E-UTRAN内部移动性管理；●3GPP系统间（Inter-RAT）移动性管理；●E-UTRAN与非3GPP系统间的移动性管理；●其它（譬如CSG小区相关的移动性管理）。
与移动性相关的测量包括有：●E-UTRAN同频测量；●E-UTRAN异频测量；●对UTRAN和GERAN的Inter-RAT测量；●对CDMA2000 HRPD或1xRTT的Inter-RAT测量。
1 E-UTRAN内部的移动性管理在E-UTRAN RRC_CONNECTED状态下，执行网络控制、UE辅助的切换，并支持各种DRX周期。
在E-UTRAN RRC_IDLE状态下，执行小区重选，并支持DRX。
1.1 ECM-IDLE状态下的移动性管理包括小区选择、小区重选：●小区选择⏹UE NAS 标识一个选择的PLMN和其它对等的PLMN（equivalent PLMN）；⏹UE搜索E-UTRA频段并确定每个频段的信号最强小区。
UE通过读取小区广播消息确定自己的PLMN；◆UE可以轮流搜索每个载波（初始化小区选择），或者利用已存储的信息缩短搜索时间（有存储信息的小区选择）。
⏹UE选择确定一个合适的小区，如果找不到合适的小区，就选择一个可以接受的小区。
●小区重选⏹UE在RRC_IDLE状态执行小区重选过程；⏹UE通过测量服务小区和邻小区来发起重选过程；⏹小区重选确定UE应该驻留的小区。
LTE培训文档LTE背景介绍4G就是第四代移动通信系统。
第四代移动通信系统可称为广带接入和分布式网络，其网络结构将是一个采用全IP 的网络结构。
4G 网络采用许多关键技术来支撑，包括：正交频率复用技术（Orthogonal Frequency Division Multiplexing，OFDM），自适应调制和编码（Adaptive Modulation and Coding，AMC）技术，MIMO 和智能天线技术，基于IP 的核心网，软件无线电技术以及网络优化和安全性等。
3GPP 长期演进(LTE: Long Term Evolution)项目是近两年来3GPP 启动的最大的新技术研发项目，这种以OFDM/FDMA 为核心的技术可以被看作“准4G”技术或3.9G。
3GPP LTE 项目的主要性能目标包括：在20MHz 频谱带宽能够提供下行100Mbps、上行50Mbps 的峰值速率；改善小区边缘用户的性能。
1.1 L TE的设计目标三高：高峰值速率，下行峰值速率100Mbps，上行峰值速率50Mbps；高频谱效率，频谱效率是3G的3-5倍；高移动性，支持350Km/h两低：低时延，控制面IDLE->ACTIVE：<100ms，用户面传输<10ms；低成本：SON（自组织网络），支持多频段灵活配置；一平：以分组业务业务为主要设计目标，系统在整体架构上是基于分组交换的扁平化架构1.2 L TE的关键技术与特性(1)高阶调制与AMC（自适应调制与编码）；上行QPSK 16QAM 下行三个(2)MIMO与Beam Forming（波束赋形）；(3)OFDM（正交频分复用）；(4)ICIC（小区间干扰协调）；(5)SON（自组织网络）1.3LTE的长期演进LTE网络架构、网元功能2.1网络结构扁平化：接入网演进结构变化最大的是取消了RNC网元，将其功能放入eNB中实现网络只传输PS业务，语音使用VoIP进行传输（当然可以通过系统互操作，比如CSFB）S1接口：eNodeB和SAE Gateway/MME之间的接口，包括控制面接口和用户面接口。
LTE TDD移动性管理LTE FDD移动性管理切换篇中国联合网络通信有限公司上海分公司网络优化中心目录1概述 (4)2切换成功率优化 (4)2.1切换原理 (4)2.2切换相关KPI指标 (5)2.3切换问题定位方法 (5)2.3.1切换失败基本定位思路 (5)2.3.2切换失败TOP分析常规问题 (6)2.4典型参考分析 (7)2.4.1eNB归属MME厂家错误导致切换差 (7)2.4.2S1链路配置异常导致切换差 (8)2.4.3外部定义错误导致切换差 (10)2.4.4上行干扰导致切换差 (11)2.4.5PCI混淆导致切换差 (14)3MRO移动性优化 (15)3.1MRO概念理解原理 (15)3.2MRO问题过滤原则 (17)3.3MRO各问题定位手段 (17)3.4案例参考 (18)3.4.1移动嘉众百_2向星光村_1切换发生过晚 (18)3.4.2阿波罗_3至阿波罗_2站内乒乓 (19)附录一、切换失败信令点统计 (20)附录二、切换日常相关操作 (21)信令提取/观察 (21)⑴网络侧信令观察 (21)⑵终端侧观察 (22)PRS TOP小区筛选原则 (23)日常操作执行动作 (23)a 动作1 KPI变化分析 (23)b 动作2 故障/告警/版本及资源排查 (23)c 动作3 参数核查 (24)d 动作4 切换失败类型及信令点 (24)e 动作5 两两邻区对排查 (24)f 动作6 覆盖排查 (24)g 动作7 TOP用户 (24)h 动作8 干扰排查 (24)1 概述通讯的最大特点在于其移动性控制，对于终端在不同小区间的移动，网络侧需要实时监测UE 并控制在适当时刻命令UE做跨小区的切换，以保持其业务连续性。
在切换的过程中，终端与网络侧相互配合完成切换信令交互，尽快恢复业务，在LTE系统中切换过程是硬切换，业务在切换过程中是中断的；为了不影响用户业务，切换过程需要保证切换准备、执行和完成阶段顺利实施，以及避免乒乓、过晚、错误切换情况发生；如果切换出现失败，将严重影响用户感知。
