运动控制系统的课程设计一、课程目标知识目标：1. 学生能理解运动控制系统的基本概念、组成和分类。
2. 学生能掌握运动控制系统中常见传感器的原理和应用。
3. 学生能描述运动控制系统的执行机构工作原理及其特点。
4. 学生了解运动控制算法的基本原理，如PID控制、模糊控制等。
技能目标：1. 学生具备运用所学知识分析和解决实际运动控制问题的能力。
2. 学生能设计简单的运动控制系统，并进行仿真实验。
3. 学生能熟练使用相关软件和工具进行运动控制系统的调试与优化。
情感态度价值观目标：1. 学生培养对运动控制系统相关技术的兴趣，激发学习热情。
2. 学生养成合作、探究的学习习惯，培养团队协作精神。
3. 学生认识到运动控制系统在工程实际中的应用价值，增强社会责任感。
课程性质：本课程为电子信息工程及相关专业高年级学生的专业课程，旨在帮助学生掌握运动控制系统的基本原理、设计方法和实际应用。
学生特点：学生已具备一定的电子、电气和控制系统基础，具有较强的学习能力和实践操作能力。
教学要求：结合学生特点和课程性质，注重理论与实践相结合，强调学生的动手能力和创新能力培养。
通过本课程的学习，使学生具备运动控制系统设计、调试和应用的能力。
教学过程中，关注学生的个体差异，因材施教，确保课程目标的实现。
二、教学内容1. 运动控制系统概述- 运动控制系统的基本概念、组成和分类- 运动控制系统的发展及应用领域2. 运动控制系统传感器- 常见运动控制传感器的工作原理、特性及应用- 传感器的选型及接口技术3. 执行机构- 电动伺服电机、步进电机、液压气动执行机构的工作原理及特点- 执行机构的控制策略及性能分析4. 运动控制算法- PID控制算法原理及其在运动控制中的应用- 模糊控制、神经网络等其他先进控制算法介绍5. 运动控制系统设计- 系统建模、控制器设计及仿真- 硬件在环（HIL）仿真与实验- 运动控制系统调试与优化6. 运动控制系统实例分析- 分析典型运动控制系统的设计过程及解决方案- 案例教学，培养学生的实际操作能力教学内容安排与进度：- 第1周：运动控制系统概述- 第2-3周：运动控制系统传感器- 第4-5周：执行机构- 第6-7周：运动控制算法- 第8-9周：运动控制系统设计- 第10周：运动控制系统实例分析教材章节关联：本课程教学内容与教材中第3章“运动控制系统”相关内容相衔接，涵盖第3章中的3.1-3.5节。

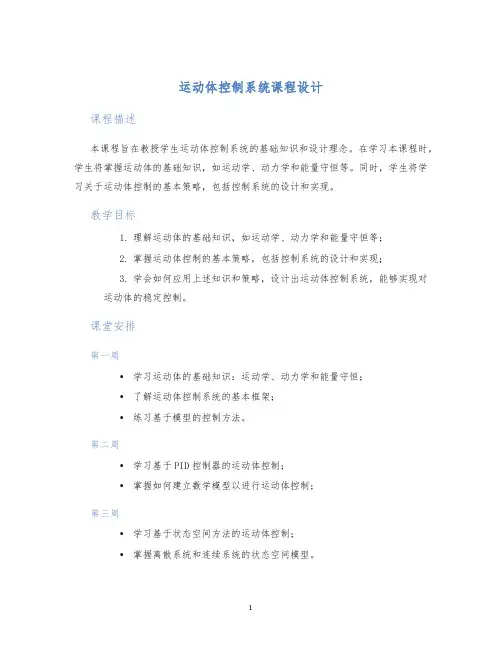

运动体控制系统课程设计课程描述本课程旨在教授学生运动体控制系统的基础知识和设计理念。
在学习本课程时，学生将掌握运动体的基础知识，如运动学、动力学和能量守恒等。
同时，学生将学习关于运动体控制的基本策略，包括控制系统的设计和实现。
教学目标1.理解运动体的基础知识，如运动学、动力学和能量守恒等；2.掌握运动体控制的基本策略，包括控制系统的设计和实现；3.学会如何应用上述知识和策略，设计出运动体控制系统，能够实现对运动体的稳定控制。
课堂安排第一周•学习运动体的基础知识：运动学、动力学和能量守恒；•了解运动体控制系统的基本框架；•练习基于模型的控制方法。
第二周•学习基于PID控制器的运动体控制；•掌握如何建立数学模型以进行运动体控制；第三周•学习基于状态空间方法的运动体控制；•掌握离散系统和连续系统的状态空间模型。
第四周•学习先进的控制方法（例如，模糊控制、神经网络控制等）；•了解针对不同场景下的运动体控制问题的适用于不同的控制方法；第五周•设计一个运动体控制系统，该系统可以应对特定的运动问题；•学习如何在Matlab中实现运动体控制系统。
课程要求•学生应具备基本的数学和编程知识；•学生应积极参与课堂讨论和练习，以加深对本课程的理解；•学生需要提交一个基于Matlab的运动体控制系统设计方案，该方案应能够有效控制运动体的运动。
课程评分•平时表现和课堂练习：50%•运动体控制系统设计方案：50%参考资源1.Control of Movement for the Physically Disabled: Control forRehabilitation Technology2.Control of Single Wheel Robot: A Motion Planning Perspective3.Control of Two Wheeled Robots: A Feedback Approach4.The Essential Guide to Control System Design: A PracticalApproach以上资源仅供参考，学生可根据自己的需求查找更多相关资源。
运动控制系统课程设计实验指导书上海交通大学自动化教学实验室第一章 硬件介绍及注意事项一、实验设备的基本组成运动控制系统主要组成如下：1.FX3U PLC；2.触摸屏；2. 变频器；3. 交流异步电动机和编码器；4. 直流电机和变阻器。
伺服与变频调速控制系统实验装置布置图 如下所示：由PLC、触摸屏、变频器、交流电机、直流电机和电阻组成的运动控制系统，其中PLC为控制核心，负责采集交流电机转速并控制变频器输出；触摸屏用于显示系统状态和接收操作指令；交流电机为被控对象，直流电机和电阻组成可调负载。
二、硬件连接1、通过USB接口将计算机与PLC连接。
2、接好实验箱上的连线或被控对象板的其他连线。
3、检查是否有错误，然后开机实验。
三、 对参加实验学生的要求：1、仔细阅读实验指导书，复习与实验相关的理论知识，明确每次实验目的，了解实验内容和方法。
2、按实验指导书中的要求进行接线和操作，经检查和实验老师同意后再通电。
3、在实验中注意观察，记录有关的数据和图像，并由指导老师复查后才能结束实验。
4、实验后应断电，整理实验台，恢复到实验前的状况。
5、认真填写实验报告，按规定格式作出图标、曲线、并分析实验结果。
6、爱护实验设备，遵守实验室规章制度。
伺服与变频调速控制系统实验装置设备布置图第二章 交流变频调速系统课程设计1）本课程设计主要设备1、FX3U PLC；触摸屏。
2、变频器。
3、交流异步电动机和编码器。
4、直流电机和变阻器。
2）本课程设计的性质和任务本课程设计是自动化专业本科生的综合教学实践课。
该课程设计涉及到自动控制原理、电力拖动自动控制系统、数字程序控制系统、微机控制技术等课程的内容。
本课程设计的基本任务是：1. 熟悉和掌握开环交流变频调速系统的基本结构、工作原理和机械特性，以及对该系统的硬件设备选型和配置，编制和调试用户程序。
2. 熟悉和掌握转速单闭环有静差交流变频调速系统的基本结构、工作原理和机械特性，编制和调试用户程序。
《运动控制系统》教案一、教学目标1. 了解运动控制系统的概念、组成和作用。
2. 掌握运动控制系统的常用传感器、执行器和控制器。
3. 学会分析运动控制系统的原理和应用。
4. 能够运用运动控制系统知识解决实际问题。
二、教学内容1. 运动控制系统的概念及组成1.1 运动控制系统的定义1.2 运动控制系统的组成要素1.3 运动控制系统的分类2. 运动控制系统的常用传感器2.1 速度传感器2.2 位置传感器2.3 力传感器2.4 加速度传感器3. 运动控制系统的执行器3.1 电动机3.2 液压执行器3.3 气动执行器3.4 步进执行器4. 运动控制系统的控制器4.1 开环控制器4.2 闭环控制器4.3 模糊控制器4.4 神经网络控制器三、教学方法1. 讲授法：讲解运动控制系统的概念、原理和特点。
2. 案例分析法：分析运动控制系统的应用实例。
3. 实验法：进行运动控制系统的实验操作。
4. 小组讨论法：探讨运动控制系统相关问题。
四、教学重点与难点1. 教学重点：运动控制系统的概念、组成、原理及应用。
2. 教学难点：运动控制系统的传感器、执行器和控制器的选择与配置。
五、教学课时本课程共48课时，其中理论教学32课时，实验教学16课时。
教案内容请根据实际教学需求进行调整和补充。
希望这份教案能对您的教学有所帮助！如有其他问题，请随时联系。
六、教学过程1. 引入：通过生活中的运动控制实例，如智能家居中的窗帘自动打开、关闭，引出运动控制系统的基本概念。
2. 讲解：详细讲解运动控制系统的概念、组成和作用，以及常用传感器、执行器和控制器的工作原理及应用。
3. 案例分析：分析典型的运动控制系统应用实例，如、数控机床等，让学生了解运动控制系统在实际工程中的应用。
4. 实验操作：安排实验室实践环节，让学生动手操作运动控制系统，加深对理论知识的理解。
5. 总结：对本次课程内容进行总结，强调运动控制系统在现代工业中的重要性。
七、教学评价1. 平时成绩：考察学生在课堂上的表现，如发言、提问等。
《运动控制系统》课程设计报告时间2014。
1０_学院自动化＿专业班级自110３ _姓名曹俊博__学号41１51０93指导教师潘月斗 ___成绩 _＿____＿摘要本课程设计从直流电动机原理入手,建立Ｖ-M双闭环直流调速系统，设计双闭环直流调速系统的ACR和ASR结构,其中主回路采用晶闸管三相桥式全控整流电路供电,触发器采用ＫJ004触发电路，系统无静差;符合电流超调量σi≤5%;空载启动到额定转速超调量σn≤1０%。
并详细分析系统各部分原理及其静态和动态性能,且利用Simuｌｉnk对系统进行各种参数给定下的仿真．关键词：双闭环；直流调速；无静差;仿真AbｓtractＴhis cｏｕrse is desｉgｎed from DC mｏtor, ｅｓtablish ｔｈｅprinciples ｏｆV-Ｍdｏuｂlｅclosedｌoｏp DC speｅｄcoｎtrol ｓysｔｅm desigｎ,tｈe ｄo ｕble closeｄloｏp ｄc speeｄｃontrｏl ｓｙsteｍand tｈｅstruｃtｕre, iｎcludinｇＡCR ASR the maiｎlｏop ｔhyriｓｔor thrｅｅ-phａsｅｂrｉｄge type alｌcontrol the ｐowｅr sｕｐply and ｔrigｇer thｅｒeｃｔｉｆieｒcirｃuit KＪ004 trigger ｃｉrｃｕit, ｔhe syｓtｅｍwiｔｈoｕtｔhe static pooｒ；Accord with curｒent oｖershooｔs sigmａI5％oｒleｓs; No-ｌoad starｔto thｅrated sｐeed ｏvershoｏt sigma n 1０% or ｌess。
And ｄetailｅdａnaｌysis ｏf the system priｎｃiplｅand theｓtａtｉc ａnd dｙnamic ｐeｒfoｒmance，ａｎd the ｓystem of siｍulink to va ｒious paｒamｅters set simuｌatiｏn。
《运动控制系统课程设计》《运动控制系统》课程设计一、性质和目的自动化专业、电气工程及其自动化专业的专业课，在学完本课程理论部分之后，通过课程设计使学生巩固本课程所学的理论知识，提高学生的综合运用所学知识，获取工程设计技能的能力；综合计算及编写报告的能力。
二、设计内容1.根据指导教师所下达的《课程设计任务书》课程设计。
2.主要设计内容包括：（１）根据任务书要求确定总体设计方案（２）主电路设计：主电路结构设计（结构选择、器件选型、考虑器件的保护）、变压器的选型设计；（３）控制电路设计：控制方案的选择、控制器设计（４）保护电路的选择和设计（５）调速系统的设计原理图，调速性能分析、调速特点3.编写详细的课程设计说明书一份，并画出调速系统的原理图。
三、设计目的1.熟练掌握主电路结构选择方法、主电路元器件的选型计算方法。
2.熟练掌握保护方式的配置及其整定计算。
3.掌握触发控制电路的设计选型方法。
4.掌握速度调节器、电流调节器的典型设计方法。
5.掌握绘制系统电路图绘制方法。
6.掌握说明书的书写方法。
四、对设计成品的要求1.图纸的要求：1）图纸要符合国家电气工程制图标准；2）图纸大小规范化；3）布局合理、美观。
2.对设计说明书的要求1）说明书中应包括如下内容①目录②课题设计任务书；③调速方案的论证分析（从经济性能和技术性能方面进行分析论证）和选择；④所要完成的设计内容⑤变压器的接线方式确定和选型；⑥主电路元器件的选型计算过程及结果；⑦控制电路、保护电路的选型和设计；⑧调速系统的总结线图系统电路设计及结果。
2）说明书的书写要求①文字简明扼要，理论正确，程序功能完备，框图清楚明了。
②字迹工整；书写整齐，参照教务系统中的毕业论文的格式要求。
直流电机调速系统设计任务书1组：直流他励电动机：功率P N＝1.1kW，额定电压U N=220V，额定电流I N=6.7A，磁极对数P=1，n N=1500r/min,励磁电压220V,电枢绕组电阻R a=2.34Ω,主电路总电阻R＝7Ω，L∑＝246.25mH(电枢电感、平波电感和变压器电感之和)，K s=58.4，机电时间常数T m=116.2ms，滤波时间常数T on=T oi=0.00235s，过载倍数λ＝1.5，电流给定最大值U im*=10V，速度给定最大值U n*=10V。
《运动控制系统》教案一、教学目标1. 了解运动控制系统的概念、组成和作用。
2. 掌握运动控制系统的分类及其原理。
3. 熟悉运动控制系统的应用领域和发展趋势。
4. 培养学生对运动控制系统的兴趣和创新能力。
二、教学内容1. 运动控制系统概述运动控制系统的定义运动控制系统的组成运动控制系统的功能2. 运动控制系统的分类开环运动控制系统闭环运动控制系统混合运动控制系统3. 运动控制系统的原理位置控制原理速度控制原理力控制原理4. 运动控制系统的应用领域工业数控机床电动汽车航空航天5. 运动控制系统的发展趋势智能化网络化绿色化三、教学方法1. 讲授法：讲解运动控制系统的基本概念、原理和应用。
2. 案例分析法：分析具体运动控制系统的实例，加深学生对运动控制系统的理解。
3. 讨论法：引导学生探讨运动控制系统的发展趋势及其在我国的应用前景。
4. 实践操作法：安排实验室参观或动手实践，让学生亲身体验运动控制系统的工作原理。
四、教学安排1. 第1-2课时：运动控制系统概述2. 第3-4课时：运动控制系统的分类和原理3. 第5-6课时：运动控制系统的应用领域4. 第7-8课时：运动控制系统的发展趋势5. 第9-10课时：实验室参观或实践操作五、教学评价1. 课堂问答：检查学生对运动控制系统基本概念的理解。
2. 课后作业：巩固学生对运动控制系统知识的掌握。
3. 小组讨论：评估学生在探讨运动控制系统发展过程中的创新能力。
4. 实践报告：评价学生在实验室参观或实践操作中的表现。
六、教学资源1. 教材：《运动控制系统》2. 课件：运动控制系统的基本概念、原理、应用和趋势3. 视频资料：运动控制系统的实际应用案例4. 实验室设备：的运动控制系统实验装置5. 网络资源：关于运动控制系统的相关论文和新闻七、教学过程1. 导入：通过一个运动控制系统的实际应用案例，引发学生对运动控制系统的兴趣。
2. 讲解：结合教材和课件，详细讲解运动控制系统的基本概念、原理、应用和趋势。
运动控制系统教学教案一、教学目标1. 让学生了解运动控制系统的概念、组成和作用。
2. 使学生掌握运动控制系统的常用传感器、执行器和控制器。
3. 培养学生运用运动控制系统解决实际问题的能力。
二、教学内容1. 运动控制系统的概念及其组成1.1 运动控制系统的定义1.2 运动控制系统的组成：传感器、执行器、控制器等。
2. 运动控制系统的分类及应用2.1 位置控制2.2 速度控制2.3 加速度控制3. 常用传感器3.1 光电传感器3.2 磁电传感器3.3 编码器4. 常用执行器4.1 电动机4.2 液压执行器4.3 气动执行器5. 控制器及其算法5.1 PID控制器5.2 模糊控制器5.3 神经网络控制器三、教学方法1. 采用讲授法，讲解运动控制系统的相关概念、原理和应用。
2. 利用示例和实物展示，使学生更好地理解运动控制系统的工作原理。
3. 开展小组讨论，引导学生分析实际问题，并提出解决方案。
4. 利用仿真软件，让学生动手调试和优化运动控制系统。
四、教学资源1. 教材：运动控制系统相关教材。
2. 课件：运动控制系统的基本原理、结构和应用。
3. 示例：运动控制系统的实际应用场景。
4. 仿真软件：运动控制系统仿真实验。
五、教学评价1. 课堂问答：检查学生对运动控制系统基本概念的理解。
2. 小组讨论：评估学生在解决实际问题时的分析和创新能力。
3. 实验报告：评估学生在运动控制系统仿真实验中的操作和优化能力。
4. 期末考试：全面测试学生对运动控制系统的掌握程度。
六、教学重点与难点教学重点：运动控制系统的组成及其功能常用传感器、执行器和工作原理控制器的基本算法和应用教学难点：运动控制系统的建模与仿真控制器算法的选择与优化实际应用中可能遇到的复杂性问题七、教学安排1. 课时：本课程共计32课时，每课时45分钟。
2. 教学计划：第1-4课时：运动控制系统概述第5-8课时：常用传感器及其应用第9-12课时：执行器的工作原理与选用第13-16课时：控制器的基础算法第17-20课时：运动控制系统的建模与仿真第21-24课时：运动控制系统的实际应用案例分析第25-28课时：综合实验与实践第29-32课时：课程总结与拓展学习八、教学过程1. 导入：通过生活中的运动控制实例，如智能家居中的窗帘自动调节，引出运动控制系统的基本概念。

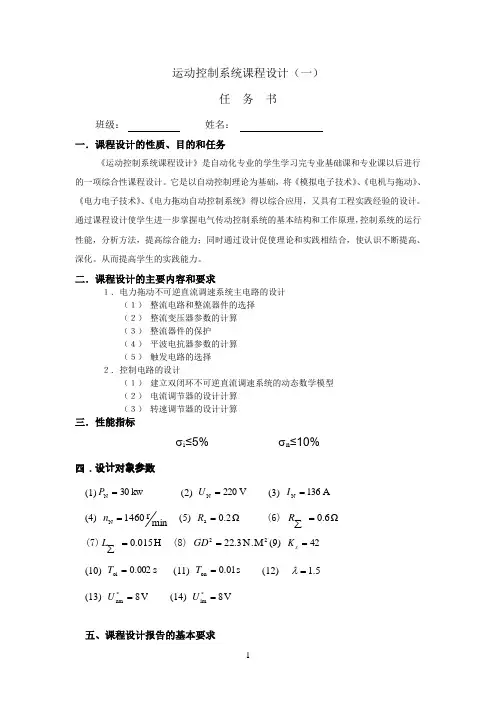

运动控制系统课程设计（一）任 务 书班级： 姓名：一．课程设计的性质、目的和任务《运动控制系统课程设计》是自动化专业的学生学习完专业基础课和专业课以后进行的一项综合性课程设计。
它是以自动控制理论为基础，将《模拟电子技术》、《电机与拖动》、《电力电子技术》、《电力拖动自动控制系统》得以综合应用，又具有工程实践经验的设计。
通过课程设计使学生进一步掌握电气传动控制系统的基本结构和工作原理，控制系统的运行性能，分析方法，提高综合能力；同时通过设计促使理论和实践相结合，使认识不断提高、深化。
从而提高学生的实践能力。
二．课程设计的主要内容和要求１．电力拖动不可逆直流调速系统主电路的设计（１） 整流电路和整流器件的选择（２） 整流变压器参数的计算（３） 整流器件的保护（４） 平波电抗器参数的计算（５） 触发电路的选择２．控制电路的设计（１） 建立双闭环不可逆直流调速系统的动态数学模型（２） 电流调节器的设计计算（３） 转速调节器的设计计算三．性能指标σi ≤5% σn ≤10%四．设计对象参数(1)kw 30N =P (2) V 220N =U (3) A 136N =I (4) min r 1460N =n (5) Ω2.0a =R (6) Ω6.0=∑R (7)H 015.0=∑L (8) 22M .N 3.22=GD (9) 42=s K (10) s 002.0oi =T (11) s 01.0on =T (12) 5.1=λ(13) V 8*nm=U (14) V 8*im =U五、课程设计报告的基本要求（1）课程设计报告的文字说明部分要求内容完整、语句通顺、书面整洁、字迹工整。
（2）图纸采用一号图绘制。
要求图纸布局美观、图标清楚、尺寸标识准确，各部分线形符合国家电气制图标准。
（3）课程设计报告统一用A4纸。
六、时间安排序号内容天数备注1 布置任务，讲课和查阅有关资料 12 各环节设计 2.53 控制系统电路图绘制 14 质疑及小结0.5 课外安排七、课程设计考核1、每位学生上交一份课程设计报告。
运动控制系统教学教案一、教学目标1. 让学生了解运动控制系统的概念、组成和作用。
2. 使学生掌握运动控制系统的关键技术和应用领域。
3. 培养学生运用运动控制系统解决实际问题的能力。
二、教学内容1. 运动控制系统的概念与组成1.1 运动控制系统的定义1.2 运动控制系统的组成要素2. 运动控制系统的关键技术与应用领域2.1 位置控制技术2.2 速度控制技术2.3 力控制技术2.4 运动控制系统的应用领域三、教学方法1. 采用讲授法，讲解运动控制系统的相关理论知识。
2. 利用案例分析法，分析运动控制系统的应用实例。
3. 开展小组讨论，让学生探讨运动控制系统在实际工程中的应用。
四、教学准备1. 准备相关教材、课件和教学视频。
2. 准备运动控制系统的实物模型或图片。
3. 准备案例分析所需的相关资料。
五、教学过程1. 导入新课：简要介绍运动控制系统的重要性，激发学生的学习兴趣。
2. 讲解运动控制系统的概念与组成：讲解运动控制系统的定义，介绍其组成要素，如执行器、控制器、传感器等。
3. 分析运动控制系统的关键技术与应用领域：讲解位置控制技术、速度控制技术和力控制技术，并举例说明其在实际应用中的重要性。
4. 案例分析：分析运动控制系统在工业、数控机床等领域的应用实例，让学生深入了解运动控制系统的实际作用。
5. 小组讨论：让学生围绕运动控制系统在实际工程中的应用展开讨论，分享自己的见解。
6. 总结与反思：总结本节课所学内容，让学生思考运动控制系统在未来的发展趋势和应用前景。
7. 布置作业：让学生结合所学内容，完成相关练习题，巩固知识点。
六、教学评估1. 课堂提问：通过提问了解学生对运动控制系统基本概念的理解程度。
2. 作业批改：检查学生对运动控制系统知识点的掌握情况。
3. 小组讨论评价：评估学生在小组讨论中的参与程度和思考深度。
七、教学拓展1. 介绍运动控制系统的最新研究动态，如智能运动控制系统、无线运动控制系统等。
前言一、 性能指标σi ≤5% σi ≤10%二、 设计对象参数P nom =550kW U nom =750V I nom =780A n nom =375r/min T i =0.03sT m =0.084s C e =1.92V •min/r R ∑=0.1Ω K s =75 T oi =0.002sT o =0.01s λ=1.5 U *nm =12V U *im =12V一、整流电路和整流器件的选择1.整流电路：三相全控桥式整流电路（1）三相全控桥式整流电路（电阻性负载）1）电路结构三相半波整流的变压器存在直流磁化问题，三相全控桥式整流电路可看作是三相半波共阴极接法(VT1，VT3，VT5)和三相半波共阳极接法(VT4，VT6，VT2)的串联组合。
2）工作原理（α=0º时）一个周期内，晶闸管的导通顺序T1→VT2→VT3→VT4 →VT5→VT6。
将一周期相电压分为六个区间：①在ωt1~ωt2区间：u 相电压最高，VT1触发导通，v 相电压最低，VT6触发导通，负载输出电压ud ＝uuv 。
②在ωt2~ωt3区间：u 相电压最高，VT1触发导通，w 相电压最低，VT2触发导通，负载输出电压ud ＝uuw 。
③在ωt3~ωt4区间：v 相电压最高，VT3触发导通，w 相电压最低，VT2触发导通，负载输出电压ud ＝uvw 。
④在ωt4~ωt5区间：v 相电压最高，VT3触发导通，u 相电压最低，VT4触发导通，负载输出电压ud ＝ uvu 。
⑤在ωt5~ωt6区间：w 相电压最高，VT5触发导通，u 相电压最低，VT4触发导通，负载输出电压ud ＝ uwu 。
⑥在ωt6~ωt7区间：w 相电压最高，VT5触发导通，v 相电压最低，VT6触发导通，负载输出电压ud ＝ uwv 。
三相桥式全控整流电路带电阻负载α =60度时的波形三相桥式全控整流电路带电阻负载α =90度时的波形3）三相全控桥式整流电路的工作特点：①任何时候共阴、共阳极组各有一只元件同时导通才能形成电流通路。
运动控制系统课程设计算一、教学目标本课程的教学目标是使学生掌握运动控制系统的基本原理、方法和应用。
具体包括：1.知识目标：学生能够理解运动控制系统的概念、组成、工作原理和分类，掌握常用的运动控制算法和策略，了解运动控制系统在工程中的应用。
2.技能目标：学生能够运用运动控制系统的基本原理和方法解决实际问题，具备分析和设计运动控制系统的的能力。
3.情感态度价值观目标：学生能够认识运动控制系统在现代工业和日常生活中的重要性，培养对运动控制技术的兴趣和热情，提高创新意识和团队合作能力。
二、教学内容本课程的教学内容主要包括：1.运动控制系统的基本概念、组成和分类。
2.运动控制系统的数学模型和分析方法。
3.常用的运动控制算法和策略，如PID控制、模糊控制、神经网络控制等。
4.运动控制系统的仿真和实验，包括硬件设备和软件工具的使用。
5.运动控制系统在工程中的应用案例。
三、教学方法为了达到本课程的教学目标，将采用以下教学方法：1.讲授法：通过教师的讲解，使学生掌握运动控制系统的基本概念、原理和算法。
2.案例分析法：通过分析实际应用案例，使学生了解运动控制系统在工程中的应用和设计方法。
3.实验法：通过实验操作，使学生熟悉运动控制系统的硬件设备和软件工具，培养学生的动手能力。
4.讨论法：通过分组讨论和课堂讨论，激发学生的思考和创造力，提高团队合作能力。
四、教学资源为了支持本课程的教学内容和教学方法的实施，将准备以下教学资源：1.教材：选用《运动控制系统》作为主教材，提供系统的理论知识。
2.参考书：推荐《运动控制工程》等参考书籍，为学生提供更多的学习资料。
3.多媒体资料：制作课件和教学视频，以图文并茂的形式展示运动控制系统的原理和应用。
4.实验设备：准备运动控制实验平台和相关设备，为学生提供实践操作的机会。
五、教学评估本课程的教学评估将采用多种方式，以全面、客观地评价学生的学习成果。
具体包括：1.平时表现：通过课堂参与、提问、小组讨论等形式的评估，考察学生的学习态度和课堂表现。
运动控制系统综合课程设计一、设计目标本次综合课程设计的目标是通过设计一个运动控制系统，提高学生的软件开发能力和物理仿真能力，让学生能够熟练掌握运动控制系统的原理和工作方式，并能够独立设计和开发控制系统。
二、设计内容本次综合课程设计的主要内容包括物理仿真实验和软件开发实验。
1. 物理仿真实验本次物理仿真实验的目的是让学生了解运动控制系统的工作原理和调试方法。
学生需要完成以下实验内容：•使用实物模型，模拟电机控制系统的工作过程。
•修改电路参数，改变电机的运动轨迹和速度。
•调试控制系统，优化零点转换参数，提高系统控制精度。
2. 软件开发实验本次软件开发实验的目的是让学生熟练掌握运动控制系统的软件开发技术，掌握面向对象编程和硬件控制技术。
学生需要完成以下实验内容：•设计控制系统的软件结构和模块划分，并编写控制系统的控制程序。
•使用硬件和软件辅助工具（如逻辑分析仪和仿真器等），调试控制程序。
•集成控制程序和物理仿真系统，测试整个控制系统的工作情况。
三、设计流程本次综合课程设计的流程如下：1.确定运动控制系统的需求和规格，包括控制目标、运动参数和控制精度等。
2.设计控制系统的软件结构，划分系统模块和设计程序框架。
3.设计控制系统的硬件结构，包括模拟电路、数字电路和传感器等。
4.编写控制系统的控制程序，实现运动控制以及数据读写功能。
5.使用辅助工具（逻辑分析仪、仿真器等）进行调试，优化控制程序。
6.集成控制程序和物理仿真系统，测试整个控制系统。
四、设计工具和材料1. 设计工具•编程语言：C/C++、Python、Java等。
•操作系统：Windows、Linux等。
•集成开发环境（IDE）：Visual Studio、Eclipse、CodeBlocks等。
•仿真软件：Proteus、LTSpice等。
2. 设计材料•电机模型•微控制器•电路元器件（电阻、电容、二极管、晶体管等）•传感器（光电传感器、旋转编码器等）五、设计注意事项•在设计过程中，需要遵循坚持理论与实践相结合的原则，同时注意掌握好时间和资源的分配。
运动控制系统教学教案一、教学目标1. 了解运动控制系统的概念、组成和作用。
2. 掌握运动控制系统的常用传感器、执行器和控制器。
3. 学会分析运动控制系统的工作原理和性能指标。
4. 能够运用运动控制系统知识解决实际工程问题。
二、教学内容1. 运动控制系统的概念及其组成1.1 运动控制系统的定义1.2 运动控制系统的组成要素2. 运动控制系统的分类及应用2.1 开环运动控制系统2.2 闭环运动控制系统2.3 混合运动控制系统2.4 运动控制系统的应用领域3. 运动控制系统的常用传感器3.1 位置传感器3.2 速度传感器3.3 加速度传感器4. 运动控制系统的执行器4.1 电动机4.2 液压执行器4.3 气压执行器5. 运动控制系统的控制器5.1 模拟控制器5.2 数字控制器5.3 模糊控制器三、教学方法1. 讲授法：讲解运动控制系统的概念、原理和特点。
2. 案例分析法：分析运动控制系统的实际应用案例。
3. 实验法：进行运动控制系统的实验操作和数据分析。
4. 小组讨论法：分组讨论运动控制系统的解决方案。
四、教学资源1. 教材：运动控制系统相关教材。
2. 课件：运动控制系统PPT课件。
3. 实验设备：运动控制系统实验装置。
4. 网络资源：相关运动控制系统的视频、论文等。
五、教学评价1. 平时成绩：课堂表现、作业完成情况。
2. 实验报告：运动控制系统实验报告。
3. 期末考试：运动控制系统理论知识考试。
4. 综合能力：解决实际问题的能力和团队协作能力。
六、教学安排1. 课时：本课程共32课时，包括16次课，每次2课时。
2. 授课方式：理论课与实验课相结合，各占一半课时。
3. 授课顺序：先讲解理论，再进行实验操作。
七、教学步骤1. 引入运动控制系统的基本概念，让学生了解运动控制系统的重要性。
2. 讲解运动控制系统的组成要素，让学生理解各部分的作用。
3. 分析不同类型的运动控制系统及其应用领域，拓宽学生的知识面。
