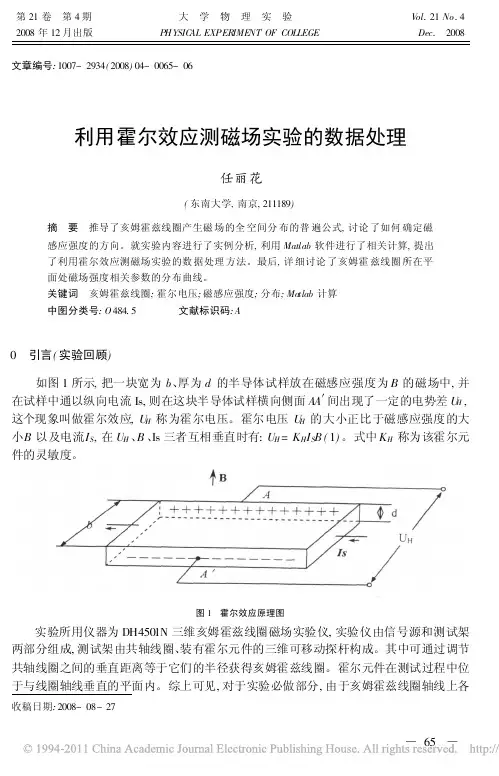

霍尔效应测磁场——数据处理霍尔效应是一种利用外加磁场引起的电荷载流子的偏转而产生的电压差来测量磁场的方法。
霍尔效应传感器是一种常用的磁传感器，可以将磁场的大小和方向转换成电信号输出。
本文将介绍如何对霍尔效应测量的数据进行处理。
1. 霍尔电压与磁场的关系在一定磁场强度下，霍尔效应传感器输出的电压与其所受到的磁场的大小和方向有关。
通常情况下，磁场的大小越大，霍尔电压也越大。
而磁场的方向与传感器的位置和安装方向密切相关。
2. 实验测量与数据记录在实验中，首先需要进行传感器的校准。
一般情况下，使用标准磁场源进行校准，校准结果将用于后续的数据处理。
在进行测量时，需记录当时的环境信息，包括温度、湿度、磁场来源等。
同时，应记录每次测量的数据，包括霍尔电压和磁场方向等。
3. 数据处理在数据处理中，首先应将原始数据进行清洗和去噪，排除异常值和噪声干扰。
然后，应将数据转换成所需的单位，例如将霍尔电压转换为磁场强度的单位（单位为高斯）。
接下来，应对数据进行拟合，以确定霍尔电压与磁场的关系。
针对所得到的数据，可以选择一些常用的数学模型，例如线性、指数、对数等模型，通过拟合方法得出最优的模型参数，并进行模型优度的检验。
最后，应利用所得到的模型，由霍尔电压反推磁场的大小和方向。
根据实际应用需求，可以对反推出的磁场进行滤波、分析和标定等处理，以提高测量的精度和可靠性。
4. 总结霍尔效应测量磁场是一种简便、快速和便捷的方法，得到的数据可以应用于多个领域和实际问题中。
通过对数据的清洗、转换、拟合和处理，可以得到准确和可靠的数学模型和测量结果，为后续的磁场应用提供了有效的支撑。
霍尔效应实验数据处理引言：霍尔效应是指当一个导体被置于磁场中，垂直于磁感线方向通过导体的电流会受到力的作用，这个现象被称为霍尔效应。
霍尔效应的应用非常广泛，特别是在电子学和材料科学领域。
本文将以霍尔效应实验数据处理为主题，介绍霍尔效应实验的原理、实验过程以及数据处理方法。
一、实验原理霍尔效应实验基于以下几个原理：第一，当导体被置于磁场中，垂直于磁感线方向通过导体的电流会受到力的作用；第二，这个力会使电子在导体中积累，形成一个电场，最终导致电势差的产生；第三，电势差与导体的尺寸、电流和磁场的强度有关。
二、实验过程1. 实验器材准备：霍尔效应实验通常需要准备一个导体样品（如硅片）、磁铁、电流源、电压表等实验器材。
2. 设置实验装置：将导体样品放置在磁铁的磁场中，使导体的一侧与磁感线垂直。
3. 施加电流：通过导体样品施加一定大小的电流。
4. 测量电势差：使用电压表测量导体样品两侧的电势差。
5. 测量磁场强度：使用磁场计或霍尔效应传感器测量磁场的强度。
三、数据处理方法1. 计算霍尔系数：通过测量电势差和磁场强度，可以计算出霍尔系数。
霍尔系数是描述霍尔效应的一个重要参数，表示单位电流通过单位厚度的导体时，产生的电势差与磁场强度的比值。
2. 分析数据：根据实验结果，可以分析不同电流和磁场强度对电势差的影响。
可以绘制电势差与电流、磁场强度的关系曲线，以及电势差与导体厚度的关系曲线，进一步分析实验结果。
3. 计算导电性：根据测得的电势差和电流值，可以计算出导体的电阻。
根据欧姆定律，电阻与电势差成正比，与电流成反比。
可以利用这些数据计算出导体的电导率、电阻率等导电性参数。
4. 判定材料类型：根据霍尔系数的正负可以判断导体的类型。
当霍尔系数为正时，表示导体为p型半导体；当霍尔系数为负时，表示导体为n型半导体。
结论：通过实验数据的处理和分析，可以得出导体的电导率、电阻率等导电性参数，并且可以判断导体的类型。
霍尔效应实验为研究材料的导电性和性能提供了重要的手段和依据。

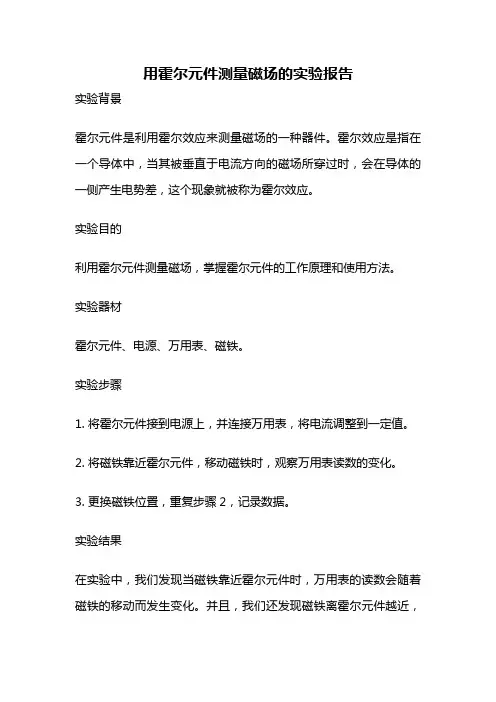

用霍尔元件测量磁场的实验报告
实验背景
霍尔元件是利用霍尔效应来测量磁场的一种器件。
霍尔效应是指在一个导体中，当其被垂直于电流方向的磁场所穿过时，会在导体的一侧产生电势差，这个现象就被称为霍尔效应。
实验目的
利用霍尔元件测量磁场，掌握霍尔元件的工作原理和使用方法。
实验器材
霍尔元件、电源、万用表、磁铁。
实验步骤
1. 将霍尔元件接到电源上，并连接万用表，将电流调整到一定值。
2. 将磁铁靠近霍尔元件，移动磁铁时，观察万用表读数的变化。
3. 更换磁铁位置，重复步骤2，记录数据。
实验结果
在实验中，我们发现当磁铁靠近霍尔元件时，万用表的读数会随着磁铁的移动而发生变化。
并且，我们还发现磁铁离霍尔元件越近，
读数的变化越明显。
实验分析
根据霍尔效应的原理，当磁场与电流垂直时，电子在器件中的运动方向会发生偏转，从而在器件的两侧产生出电势差。
因此，当磁铁靠近霍尔元件时，会产生磁场，从而引起电势差的变化，进而影响了万用表的读数。
实验总结
本次实验中，我们成功地利用霍尔元件测量了磁场，并掌握了霍尔元件的工作原理和使用方法。
同时，我们还发现在实验中，磁场的强度对读数的影响非常明显，因此在实际应用中，需要根据具体情况选择合适的霍尔元件和磁铁。

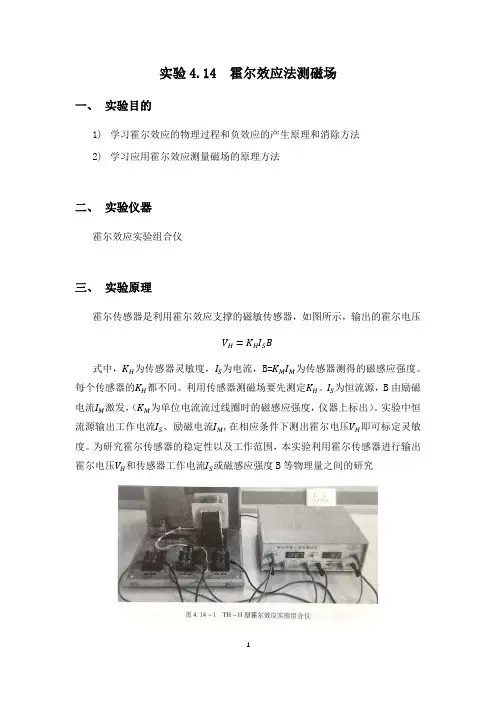

实验4.14 霍尔效应法测磁场一、实验目的1)学习霍尔效应的物理过程和负效应的产生原理和消除方法2)学习应用霍尔效应测量磁场的原理方法二、实验仪器霍尔效应实验组合仪三、实验原理霍尔传感器是利用霍尔效应支撑的磁敏传感器，如图所示，输出的霍尔电压V H=K H I S B式中，K H为传感器灵敏度，I S为电流，B=K M I M为传感器测得的磁感应强度。
每个传感器的K H都不同。
利用传感器测磁场要先测定K H。
I S为恒流源，B由励磁电流I M激发，（K M为单位电流流过线圈时的磁感应强度，仪器上标出）。
实验中恒流源输出工作电流I S、励磁电流I M,在相应条件下测出霍尔电压V H即可标定灵敏度。
为研究霍尔传感器的稳定性以及工作范围，本实验利用霍尔传感器进行输出霍尔电压V H和传感器工作电流I S或磁感应强度B等物理量之间的研究霍尔效应原理一块宽为b，厚为d的矩形半导体薄片（N型，载流子为电子），沿着y方向加一恒定工作电流I S，x方向上加一恒定磁场B，就有洛伦兹力f B=evB（1）。
E 为运动电荷电量，v为电荷速度，f B沿z轴负向。
在洛伦兹力的作用下，样品中的电子偏离原来的移动方向向样品下方运动聚集。
随着电子偏移累积，上方出现正电荷（空穴），形成了上下的霍尔电场。
根据E=V H/b，在A和A′面有霍尔电压V H。
当电厂建立后，它会给运动点和施加一个与洛伦兹力凡响的电场力f E=eE H。
随着电子继续积累，E H的电场力f H逐渐增大，当电场力和洛伦兹力平衡，电子的积累也达到动态平衡，两个面之间形成稳定的霍尔电场E H。
则有E H=evB （2）e V Hb=evB （3）设载流子浓度为n，则六斤半导体的电流密度为j=env （4）v=jne=I Sbdne（5）则（5）中，b为半导体片宽度，d为厚度，e为载流子电量。
将（5）代入（3），令R H=1/en，得V H=I S Bend=R HI S Bd（6）其中R H为霍尔系数，为反映霍尔效应强弱的重要参数。
霍尔元件测量磁场实验报告1. 引言嘿，大家好，今天咱们来聊聊一个酷炫的实验，那就是用霍尔元件测量磁场。
这玩意儿听起来可能有点高深，但其实也没那么复杂。
就像喝水一样，简单明了，来，跟我一块儿探究吧！霍尔元件，它的工作原理就像魔法一样。
你只需把它放到磁场中，它就能告诉你磁场的强度。
是不是很神奇？而且我们用这个实验，不仅能让大家对物理有更直观的认识，还能让学习变得更有趣，谁不想当个科学小达人呢？2. 实验原理2.1 霍尔效应首先，咱们得聊聊霍尔效应。
简单来说，就是当电流流过一个导体，放在垂直磁场里时，导体的一侧会出现电压差，这就是霍尔电压。
哇，这个原理听起来就像是在讲故事一样，对吧？电流、磁场、电压，这些元素混在一起，真的是一场科学的盛宴。
霍尔元件通过这种效应，能把磁场的强度转化成电信号，太厉害了！2.2 实验准备在实验之前，咱们得准备一些材料。
别担心，所需的东西可不复杂：一个霍尔元件、一块电源、一根电流表，还有一个可以调节磁场的装置。
哦，对了，还有个小黑板，用来记录数据。
只要把这些东西都准备好，就可以开始这场科学之旅啦！记得保持耐心哦，科学可不是一蹴而就的事情。
3. 实验步骤3.1 连接电路接下来，咱们开始实验。
首先，把霍尔元件连上电源。
电流一开，霍尔元件就开始“工作”了。
真是好像打开了一扇新世界的大门！记得检查一下连接是不是牢靠，别让电流跑了。
这就像养花，浇水的时候要保证水分足够，也不能太多，否则就容易烂根。
3.2 测量磁场好了，现在就轮到咱们测量磁场了。
把霍尔元件放进调节好的磁场里，慢慢调整磁场强度。
每次调整后，看看电流表上的数值，哇，真的是一目了然，数据在眼前一闪一闪的，就像星星一样。
记得要记录下每个强度对应的电压哦，数据可不能遗漏！这些数据将来可是你展示成果的“秘密武器”呢！4. 数据分析4.1 结果讨论当数据收集完后，咱们就要进行数据分析了。
看看这些数值有没有规律，能不能从中找到一些有趣的结论。
霍尔效应法测磁场实验报告一、实验目的1、了解霍尔效应的基本原理。
2、学习用霍尔效应法测量磁场的原理和方法。
3、掌握霍尔元件的特性和使用方法。
二、实验原理1、霍尔效应将一块半导体薄片置于磁场中（磁场方向垂直于薄片平面），当有电流通过时，在垂直于电流和磁场的方向上会产生一个横向电位差，这种现象称为霍尔效应。
这个横向电位差称为霍尔电压，用＄U_H$ 表示。
霍尔电压的大小与电流＄I$、磁感应强度＄B$ 以及薄片的厚度＄d$ 等因素有关，其关系式为：＄U_H ＝ K_H IB$其中，＄K_H$ 称为霍尔系数，它与半导体材料的性质有关。
2、用霍尔效应法测磁场若已知霍尔元件的灵敏度＄K_H$ ，通过测量霍尔电压＄U_H$ 和电流＄I$ ，就可以计算出磁感应强度＄B$ ：＄B ＝＼frac{U_H}｛K_H I}＄三、实验仪器霍尔效应实验仪、直流电源、毫安表、伏特表、特斯拉计等。
四、实验步骤1、仪器连接（1）将霍尔效应实验仪的各个部件按照说明书正确连接。
（2）将直流电源、毫安表、伏特表等仪器与实验仪连接好。
2、调节仪器（1）调节直流电源的输出电压，使通过霍尔元件的电流达到预定值。
（2）调节特斯拉计，使其归零。
3、测量霍尔电压（1）在不同的磁场强度下，测量霍尔元件两端的电压。
（2）改变电流的方向，再次测量霍尔电压。
4、数据记录将测量得到的数据记录在表格中，包括电流、磁场强度、霍尔电压等。
五、实验数据及处理1、实验数据记录｜电流（mA）｜磁场强度（T）｜霍尔电压（mV）（正电流）｜霍尔电压（mV）（负电流）｜｜｜｜｜｜｜50|01|256|－258|｜50|02|512|－515|｜50|03|768|－771|｜100|01|512|－515|｜100|02|1024|－1028|｜100|03|1536|－1542|2、数据处理（1）计算每个测量点的平均霍尔电压：＄U_{H平均} ＝＼frac{U_{H正} ＋ U_{H负}｝｛2}＄（2）根据霍尔系数＄K_H$ 和平均霍尔电压、电流计算磁场强度：＄B ＝＼frac{U_{H平均}｝｛K_H I}＄3、绘制曲线以磁场强度为横坐标，霍尔电压为纵坐标，绘制霍尔电压与磁场强度的关系曲线。

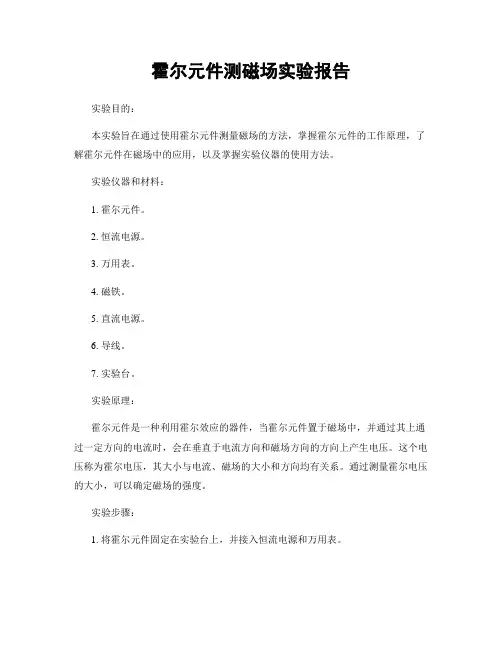

霍尔元件测磁场实验报告实验目的：本实验旨在通过使用霍尔元件测量磁场的方法，掌握霍尔元件的工作原理，了解霍尔元件在磁场中的应用，以及掌握实验仪器的使用方法。
实验仪器和材料：1. 霍尔元件。
2. 恒流电源。
3. 万用表。
4. 磁铁。
5. 直流电源。
6. 导线。
7. 实验台。
实验原理：霍尔元件是一种利用霍尔效应的器件，当霍尔元件置于磁场中，并通过其上通过一定方向的电流时，会在垂直于电流方向和磁场方向的方向上产生电压。
这个电压称为霍尔电压，其大小与电流、磁场的大小和方向均有关系。
通过测量霍尔电压的大小，可以确定磁场的强度。
实验步骤：1. 将霍尔元件固定在实验台上，并接入恒流电源和万用表。
2. 将磁铁放置在霍尔元件的周围，调整磁铁的位置和方向，使得磁场垂直于霍尔元件上的电流方向。
3. 通过调节恒流电源的电流，记录不同电流下霍尔电压的数值。
4. 移动磁铁，改变磁场的强度，记录不同磁场强度下霍尔电压的数值。
5. 分析实验数据，得出霍尔元件在不同磁场和电流下的霍尔电压与磁场强度的关系。
实验结果：通过实验数据的记录和分析，我们得到了霍尔元件在不同磁场和电流下的霍尔电压与磁场强度的关系曲线。
实验结果表明，霍尔电压与磁场强度呈线性关系，且与电流大小无关。
这与霍尔效应的工作原理相符合。
实验结论：通过本次实验，我们深入了解了霍尔元件的工作原理和应用，掌握了霍尔元件测磁场的方法。
实验结果表明，霍尔电压与磁场强度呈线性关系，这为我们进一步研究和应用霍尔元件提供了重要的参考。
实验中遇到的问题及解决方法：在实验过程中，我们发现磁场的不均匀性会对实验结果产生影响。
为了解决这一问题，我们可以采用更加均匀的磁场源，或者对实验数据进行修正处理。
实验的局限性和改进方向：本次实验中，我们只是简单地测量了霍尔元件在垂直磁场中的霍尔电压，而未考虑其他方向上的磁场对霍尔元件的影响。
在今后的实验中，我们可以进一步研究霍尔元件在不同方向上的磁场中的表现，以及对霍尔元件的灵敏度进行改进。
霍尔元件测磁场实验报告实验目的，通过实验测量霍尔元件在不同磁场强度下的霍尔电压，验证霍尔元件对磁场的敏感性，并探究霍尔元件在磁场中的工作原理。
实验仪器，霍尔元件、直流电源、数字电压表、磁铁、导线等。
实验原理，霍尔元件是一种利用霍尔效应测量磁场强度的元件，当电流通过霍尔元件时，磁场会使电子在导体中受到洛伦兹力的作用，使电子在导体中产生偏转，从而在导体两侧产生电势差，即霍尔电压。
霍尔电压与磁场强度成正比，因此可以通过测量霍尔电压来间接测量磁场强度。
实验步骤：1. 将霍尔元件固定在实验台上，连接直流电源和数字电压表。
2. 将磁铁放置在霍尔元件的周围，调节磁铁的位置和方向，使磁场垂直于霍尔元件的面。
3. 逐步增加直流电源的电压，同时记录数字电压表上的霍尔电压数值。
4. 改变磁铁的位置和方向，重复步骤3，记录不同条件下的霍尔电压数值。
实验数据处理：根据实验记录的霍尔电压数值和相应的磁场强度，绘制霍尔电压与磁场强度的曲线图。
通过曲线图可以直观地观察到霍尔电压随磁场强度的变化规律。
实验结果分析：根据实验数据处理的曲线图，可以看出霍尔电压随着磁场强度的增加而增加，且呈线性关系。
这验证了霍尔元件对磁场的敏感性，并说明了霍尔元件在磁场中的工作原理。
当磁场强度增加时，霍尔电压也随之增加，这为利用霍尔元件测量磁场提供了可靠的依据。
实验结论：通过本次实验，我们成功验证了霍尔元件对磁场的敏感性，并探究了霍尔元件在磁场中的工作原理。
实验结果表明，霍尔电压与磁场强度成正比，可以通过测量霍尔电压来间接测量磁场强度。
因此，霍尔元件可以作为一种有效的磁场测量元件，具有广泛的应用前景。
实验中可能存在的误差：1. 实验中磁场的均匀性可能会对实验结果产生一定影响。
2. 霍尔元件的位置和方向调整不够精确也会引入一定的误差。
3. 实验中数字电压表的精度和灵敏度也会对实验结果产生一定影响。
实验改进方向：1. 提高磁场的均匀性，可以采用更强的磁场源或者增加磁场均匀化装置。

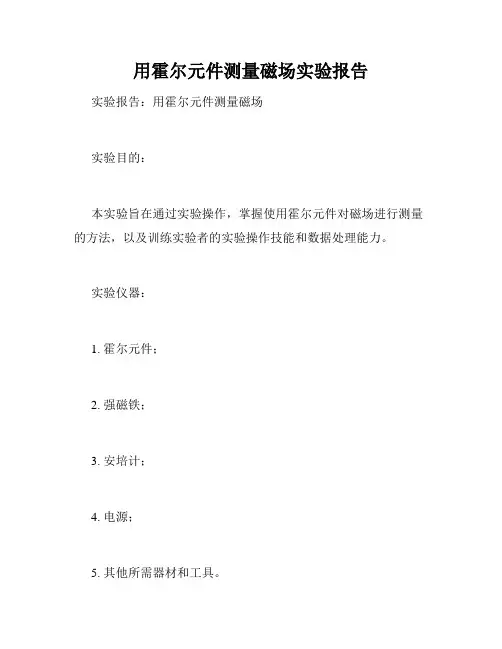

用霍尔元件测量磁场实验报告实验报告：用霍尔元件测量磁场实验目的：本实验旨在通过实验操作，掌握使用霍尔元件对磁场进行测量的方法，以及训练实验者的实验操作技能和数据处理能力。
实验仪器：1. 霍尔元件；2. 强磁铁；3. 安培计；4. 电源；5. 其他所需器材和工具。
实验原理：霍尔效应是在电场和磁场同时存在时，载流子在材料中受到的洛伦兹力的影响，从而引起跨导电势的现象。
跨导电势可以通过安装在载流子流经处的霍尔元件进行测量。
通过对霍尔电势的测量可以得到材料所处磁场的磁感应强度。
实验步骤：1. 准备实验所需器材和工具，将强磁铁放于霍尔元件所在位置；2. 打开电源，将电流调节到所需实验数值，记录下电流的值；3. 记录下安培计测量到的受载流子极板宽度的值；4. 根据实验要求调整强磁铁的位置，使磁场方向达到要求；5. 将电源参数改变后，重新记录电流和安培计测量到的受载流子极板宽度的值；6. 对实验数据进行处理，得到所需结果。
实验结果：通过实验操作，测得不同磁场条件下的霍尔电势值，得到所需数据。
根据计算得到的数值，可以得到所需结果。
实验结论:1. 本实验通过实验操作，掌握了使用霍尔元件对磁场进行测量的方法。
2. 经过实验数据的处理，根据计算所得结果可以知道，在不同磁场强度下，测得的霍尔电势值不同，强度越大，电势值越大。
3. 本实验通过实验操作，训练了实验者的实验操作技能和数据处理能力，使其掌握了实验分析的方法和技巧。
实验注意事项：1. 在实验过程中，应该注意安全，不得使用过大的电流和磁场。
2. 在实验前，需要对实验器材及仪器进行严格的检查和调试，确保器材完好、仪器可靠。
3. 在实验过程中，需要仔细观察实验现象，正确记录和处理数据，尽量避免误差和偏差。
4. 在实验后，及时整理数据并进行结果分析，撰写实验报告。
总之，本实验是一次较为全面、系统的实验，不仅为学生提供了掌握物理实验技能的机会，也为他们以后从事相关工作打下了坚实的基础。
用霍尔元件测量磁场报告日期实验组号同实验者项目实验预习实验操作实验报告总分分数[实验目的]1.了解霍尔效应原理以及有关霍尔器件对材料要求的知识，学习用“对称测量法”消除副效应影响。
2．根据霍尔电压判断霍尔元件载流子类型，计算载流子的浓度和迁移速度[实验仪器]QS-H 霍尔效应组合仪，小磁针，测试仪1．当工作电流在垂直于磁场方向通过导体时，在垂直于电流和磁场的方向，该导体两侧产生电势差，这一现象称为霍尔效应。
2．霍尔电压=H V K H I S B,式中：H K 被称为霍尔元件灵敏度，=H K 1/nqd=V H /I S B=V H 2-V H 1/(I S 2-I S 1)B。
3．在使用霍尔元件时还存在附加效应/不等位电势差引起的误差，这是因为霍尔电极BB’不可能绝对对称焊在霍尔片两侧产生的。
[实验截图]1、连线接好后，把正确连线的截图。
2、实验全部结束后两张实验数据分别截图。
[实验数据与结果]1、在零磁场下（0=m I ），当mA I s 1.0=时产生的不等位电势（此处填入绝对值）mA I s /)(s I V +)-(s I V mAI s 1.0=14.7114.712、保持控制电流mAI s 5.4=作B V H -关系曲线，用作图法求出直线斜率1k ，并计算出霍尔元件灵敏度H K 。
（注：B V H -关系曲线可以用任何软件画出后，插入到该文档的最后，关系曲线需注明横纵坐标轴。
）直线斜率：=--=∆∆=12121B B V V B V k HH H 4.159。
霍尔元件灵敏度==sH I k K 10.92KGSmA mV ⋅（因为：B I K V s H H ）（=）)(KGS B ）（A I m )(1s m H I I mV V ++，）（)-(2s m H I I mV V +，）（)(3s m H I I mV V ++，）（)-(m 4s m H I I V V ，）（+）（mV V H 0.255A I m 05.0=-0.920.930.92-0.930.9250.765A I m 15.0=-3.04 3.05 3.04-3.05 3.0451.020A I m 20.0=-4.09 4.09 4.09-4.11 4.0951.275A I m 25.0=-5.15 5.16 5.16-5.17 5.1601.530A I m 30.0=-6.22 6.22 6.22-6.23 6.2231.785A I m 35.0=-7.277.287.28-7.297.2802.040A I m 40.0=-8.338.348.34-8.358.3402.295AI m 45.0=-9.399.409.41-9.429.4103、保持励磁电流AI m 45.0=)(1s m H I I mV V ++，）（)-(2s m H I I mV V +，）（)(3s m H I I mV V ++，）（)-(m 4s m H I I V V ，）（+）（mV V H mA I s 5.0=-1.03 1.04 1.05-1.06 1.05mA I s 0.1=-2.08 2.09 2.09-2.10 2.09mA I s 5.1=-3.12 3.13 3.14-3.15 3.14mA I s 0.2=-4.16 4.17 4.18-4.19 4.18mA I s 5.2=-5.22 5.22 5.23-5.24 5.23mA I s 0.3=-6.25 6.26 6.27-6.28 6.27mA I s 5.3=-7.307.317.32-7.337.32mA I s 0.4=-8.348.358.36-8.368.36mAI s 5.4=-9.399.409.41-9.429.41作S H I V -关系曲线，用作图法求出直线斜率2k ，并计算出磁感应强度的平均值B 。
霍尔效应测量磁场【实验目的】(1) 了解霍尔效应的基本原理(2) 学习用霍尔效应测量磁场【仪器用具】仪器名参数电阻箱∅霍尔元件∅导线∅SXG-1B毫特斯拉仪±(1% +0.2mT) PF66B型数字多用表200 mV档±(0.03%+2)DH1718D-2型双路跟踪稳压稳流电源0~32V 0~2A Fluke 15B数字万用表电流档±(1.5%+3)Victor VC9806+数字万用表200 mA档±(0.5%+4)【实验原理】(1)霍尔效应法测量磁场原理若将通有电流的导体至于磁场B之中，磁场B(沿着z轴)垂直于电流I S(沿着x轴)的方向，如图1所示则在导体中垂直于B和I S方向将出现一个横向电位差U H，这个现象称之为霍尔效应。
图 1 霍尔效应示意图若在x方向通以电流I S，在z方向加磁场B，则在y方向A、A′两侧就开始聚积异号电荷而产生相应的附加电场.当载流子所受的横向电场力F E洛伦兹力F B相等时：q(v×B)=qE此时电荷在样品中不再偏转，霍尔电势差就有这个电场建立起来。
N型样品和P型样品中建立起的电场相反，如图1所示，所以霍尔电势差有不同的符号，由此可以判断霍尔元件的导电类型。
设P型样品的载流子浓度为p，宽度为w，厚度为的d。
通过样品电流I S=pqvwd，则空穴速率v=I S/pqwd，有U H=Ew=I H Bpqwd=R HI H Bd=K H I H B其中R H=1/pq称为霍尔系数，K H=R H/d=1/pqd称为霍尔元件灵敏度。
(2)霍尔元件的副效应及其消除方法在实际测量过程中，会伴随一些热磁副效应，这些热磁效应有：埃廷斯豪森效应：由于霍尔片两端的温度差形成的温差电动势U E能斯特效应：热流通过霍尔片在其端会产生电动势U N里吉—勒迪克效应：热流通过霍尔片时两侧会有温度差产生，从而又产生温差电动势U R除此之外还有由于电极不在同一等势面上引起的不等位电势差U0为了消除副效应，在操作时我们需要分别改变IH和B的方向，记录4组电势差的数据当I H正向，B正向时：U1=U H+U0+U E+U N+U R当I H负向，B正向时：U2=−U H−U0−U E+U N+U R当I H负向，B负向时：U3=U H−U0+U E−U N−U R当I H正向，B负向时：U4=−U H+U0−U E−U N−U R取平均值有14(U1−U2+U3−U4)=U H+U E≈U H(3)测量电路图 2 霍尔效应测量磁场电路图霍尔效应的实验电路图如图所示。
一、实验目的1. 理解霍尔效应的基本原理和测量磁场的应用。
2. 掌握霍尔元件的结构和工作原理。
3. 学会用霍尔元件测量磁场的强度和分布。
4. 了解实验过程中的注意事项和数据处理方法。
二、实验原理霍尔效应是指当电流垂直通过一个置于磁场中的导体或半导体时，会在垂直于电流和磁场的方向上产生电压差。
这个电压差称为霍尔电压，其大小与电流、磁感应强度和导体（或半导体）的厚度有关。
霍尔电压的计算公式为：\[ U_H = B \cdot I \cdot d \cdot K_H \]其中：- \( U_H \) 为霍尔电压；- \( B \) 为磁感应强度；- \( I \) 为通过导体的电流；- \( d \) 为导体厚度；- \( K_H \) 为霍尔系数，与导体的材料有关。
通过测量霍尔电压，我们可以计算出磁感应强度，从而实现对磁场的测量。
三、实验仪器与设备1. 霍尔效应实验仪2. 直流稳流电源3. 毫伏电压表4. 霍尔元件5. 磁场发生器6. 磁场探测线圈7. 导线四、实验步骤1. 按照实验仪器的说明，连接好电路，确保霍尔元件处于磁场中。
2. 调节直流稳流电源，使通过霍尔元件的电流保持恒定。
3. 打开磁场发生器，产生待测磁场。
4. 读取毫伏电压表的读数，记录霍尔电压。
5. 改变磁场的方向，重复步骤4，记录霍尔电压。
6. 改变磁场的强度，重复步骤4和5，记录霍尔电压。
7. 利用公式 \( B = \frac{U_H}{I \cdot d \cdot K_H} \) 计算磁感应强度。
五、实验结果与分析1. 通过实验，我们得到了不同磁场强度下的霍尔电压数据。
2. 根据霍尔电压和电流、霍尔系数等参数，计算出了相应的磁感应强度。
3. 通过对比实验数据，我们发现霍尔电压与磁感应强度之间存在良好的线性关系。
六、实验讨论1. 实验过程中，霍尔元件的安装位置和角度对实验结果有较大影响。
因此，在实验过程中要确保霍尔元件正确放置。
霍尔元件测磁场
实验数据处理 霍尔元件的灵敏度mA
T mV mA kGs mV K H ⋅=⋅=62.12262.1 1． 采用消除附加电压的方法，测霍尔元件的U H — I S 曲线: 霍尔元件置于磁铁的空气隙中间位置，保持励磁电流I M 的大小为0.600A 不变，改变霍尔电流I S 的大小：0.25 mA 、…、2.00 mA ，测量并得出相应的霍尔电压4
4321U U U U U H -+-≈
2．采用消除附加电压的方法，测电磁铁的励磁特性B — I M 曲线： 霍尔元件置于磁铁的空气隙中间位置，保持霍尔电流I S 大小为2.00mA 不变，改变励磁电流I M 的大小：0.100A 、…、0.600A ，测量得霍尔电压U H ，求出相应的磁感应强度S H H I K U B ⋅= ，其中 4
4321U U U U U H -+-≈
3.测电磁铁的磁场分布B — x 曲线: I M = 0.600A , I S = 2.00mA
沿铁芯的空气隙中心水平线方向移动霍尔元件，测量不同位置的霍尔电压U H （忽略附加电压）。
4.测量霍尔元件的电导率σ的值：U σ = 136.2 mV
σ
σbdU lI S
=。
