全国十大排行榜轴承品牌尾缀含义归纳，随手收藏，秒秒可查~（一）德国轴承FAG深沟球轴承代号：618、160、161、60、62、622、63、623、64后缀：M 机加工黄铜保持架，钢球引导2RS\2RSR 双面带密封圈W203B 不锈钢轴承2Z\2ZR 双面带防尘盖角接触球轴承代号：72B、73B后缀：B 修改过的内部结构MP 机加工窗式黄铜保持架TVP 玻璃纤维增强尼龙保持架UA 成对安装轴承的通用结构设计，O/X布置小轴向游隙UO 成对安装轴承的通用结构设计，O/X布置零游隙组DA 双半内圈M 机加工黄铜实体保持架，钢球引导TVH 揿钮接头式模制玻璃纤维增强尼龙保持架，钢球引导主轴轴承代号：B719、B70、B72HCB719、HCB70、HCB72 陶瓷混合主轴HS719、HS70 高速主轴HC719、HC70 陶瓷混合主轴（较小球体）后缀：C 接触角15°E 接触角25°P4S公差等级为P4ST 酚醛树脂实体窗式保持架UL 成对轴承的通用结构，加轻预载的X或O型布置DUL2个轴承、双联式TUL3个轴承、三联式QUL4个轴承、四联式(D\T\Q)B\BC O型布置(D\T\Q)F\FC X型布置(D\T\Q)T 串联布置四点接触球轴承代号：QJ2、QJ3后缀：MPA 窗式黄铜保持架，外圈引导N2 带2个止动槽TVP 窗式玻璃纤维增强尼龙实体保持架，钢球引导调心球轴承代号：10、12、13、22、23、112后缀：K 圆锥孔M 钢球引导的机加工黄铜实体保持架2RS 带两端密封盖TV 玻璃纤维增强尼龙实体保持架，钢球引导圆柱滚子轴承（单列）代号：N、NU、NUP、NJ后缀：E 加强型M,M1 滚子引导的机加工黄铜实体保持架TVP2 滚子引导的窗式玻璃纤维增强尼龙实体保持架X,EX 依据标准更改的内部结构圆柱滚子轴承（双列）代号：NN后缀：A 内部结构变更S 外圈有润滑油槽和润滑油孔K 圆锥孔，锥度1:12M 滚子引导的黄铜实体保持架SP 公差等级为SP级，轴承游隙C1NA圆柱滚子轴承（满滚子）代号：NCF、NNC、NNF、NJ(…V)后缀：B 外圈上油孔更新和油孔间距更新，双半内圈C 加强型结构，外圈上油孔更新和油孔间距更新，双半内圈2LS 两个密封盖V 满滚子H 自动定位圆锥滚子轴承代号：302、303、322、323、320、313、332后缀：A 内部结构变更A…N11CA轴向游隙A(μm)，外圈之间有隔圈的两个X型布置的圆锥滚子轴承B 增大的接触角X 外形尺寸采用国际标准鼓形滚子轴承代号：202、203后缀：K 圆锥孔MB 机加工黄铜实体保持架，内圈引导T 窗式玻璃纤维增强尼龙实体保持架调心滚子轴承代号：213、222、223、230、231、232、233、239、240、241后缀：A/B 内部结构变更D 内圈材料为100CrMn6E 内部结构增强型K 圆锥孔，锥度1:12K30 圆锥孔，锥度1:30M 机加工黄铜保持架，滚子引导S 外圈带润滑油槽和进油孔T41A 适合于振动载荷的特殊轴承，直径公差带变窄，径向游隙C4TVPB 窗式玻璃纤维增强尼龙保持架，内圈引导推力球轴承代号：511、512、513、514、522、523、532、533、542、543后缀：FP 机加工窗式钢保持架，钢球引导M 机加工黄铜保持架，钢球引导MP 机加工窗式黄铜保持架，钢球引导推力角接触球轴承代号：7602、7603（单向）；2344、2347（双向）后缀：TVP 实体窗式玻璃增强尼龙保持架，钢球引导M 机加工黄铜保持架，钢球引导SP 公差等级SP推力圆柱滚子轴承代号：811、812后缀：LPB 机加工窗式轻金属保持架，轴引导MB 机加工黄铜保持架，轴引导MPB 机加工窗式黄铜保持架，轴引导TVPB/TVPB2 模压窗式玻璃纤维增强尼龙保持架，轴引导推力调心滚子轴承代号：292E、293E、294E后缀：E 最大承载能力结构MB 机加工黄铜保持架，轴圈引导外球面球轴承/轴承座轴承代号：162、362、562、762轴承座系列：P162、P362、P562、P762 灰铸铁落地式轴承座F(L)162、F(L)362、F(L)562、F(L)762 灰铸铁凸缘式轴承座SB2 钢板落地式轴承座FB2、FBB2 钢板凸缘式轴承座附件紧定套：H2、H3、H23、H31、H33、H30、H240、H241等推卸套：AH38、AH39、AH(X)31、AH22等锁紧螺母：KM、KML、HM锁紧垫圈：MB、MBL卡板：MS30、MS31钢球：前缀：KIKU 按重量供应的钢球KU 钢球后缀：G3 质量为G3等级P 尺寸平均偏差为正值M 尺寸平均偏差为负值（二）美国轴承TIMKEN（1）前缀内圈或外圈说明A 内圈和外圈标准基本系列编号。
轴承新旧型号对照轴承新旧型号对照轴承新旧型号对照调心球轴承调心滚子轴承圆锥滚子轴承新型号旧型号新型号旧型号新型号旧型号"1200"系列"1200"系列"22200"系列"53500"系列"30200"系列"7200"系列"2200"系列"1500"系列"23000"系列"3053100"系列"32200"系列"7500"系列"1300"系列"1300"系列"21300"系列"53300"系列"33000"系列"3007100"系列"2300"系列"1600"系列"24000"系列"4053100"系列"31300"系列"27300"系列深沟球轴承角接触球轴承圆柱滚子轴承新型号旧型号新型号旧型号新型号旧型号"61800"系列"1000800"系列"71900"系列"1036900"系列"NU200"系列"32200"系列"6000"系列"100"系列"7000"系列"36100"系列"NJ200"系列"42000"系列"6200"系列"200"系列"7200"系列"46200"系列"NUP200"系列"92200"系列"16000"系列"7000100"系列"7300"系列"66300"系列"N200"系列"2200"系列代号用途:表征滚动轴承的结构、尺寸、类型、精度等，代号由国家标准GB/T272-93规定。

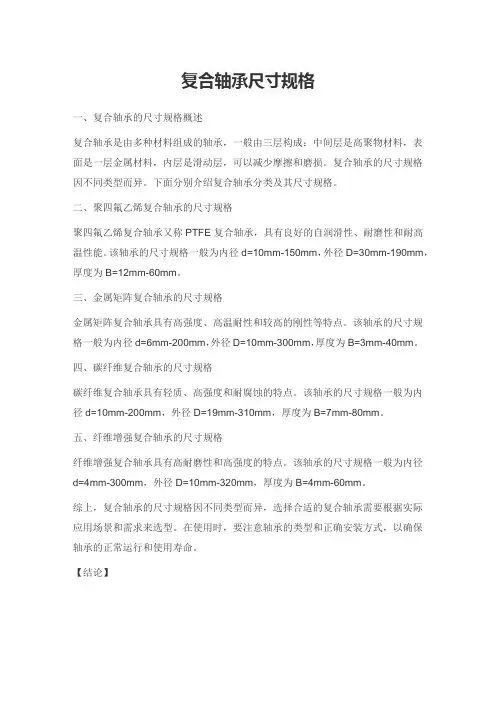

复合轴承尺寸规格一、复合轴承的尺寸规格概述复合轴承是由多种材料组成的轴承，一般由三层构成：中间层是高聚物材料，表面是一层金属材料，内层是滑动层，可以减少摩擦和磨损。
复合轴承的尺寸规格因不同类型而异。
下面分别介绍复合轴承分类及其尺寸规格。
二、聚四氟乙烯复合轴承的尺寸规格聚四氟乙烯复合轴承又称PTFE复合轴承，具有良好的自润滑性、耐磨性和耐高温性能。
该轴承的尺寸规格一般为内径d=10mm-150mm，外径D=30mm-190mm，厚度为B=12mm-60mm。
三、金属矩阵复合轴承的尺寸规格金属矩阵复合轴承具有高强度、高温耐性和较高的刚性等特点。
该轴承的尺寸规格一般为内径d=6mm-200mm，外径D=10mm-300mm，厚度为B=3mm-40mm。
四、碳纤维复合轴承的尺寸规格碳纤维复合轴承具有轻质、高强度和耐腐蚀的特点。
该轴承的尺寸规格一般为内径d=10mm-200mm，外径D=19mm-310mm，厚度为B=7mm-80mm。
五、纤维增强复合轴承的尺寸规格纤维增强复合轴承具有高耐磨性和高强度的特点。
该轴承的尺寸规格一般为内径d=4mm-300mm，外径D=10mm-320mm，厚度为B=4mm-60mm。
综上，复合轴承的尺寸规格因不同类型而异，选择合适的复合轴承需要根据实际应用场景和需求来选型。
在使用时，要注意轴承的类型和正确安装方式，以确保轴承的正常运行和使用寿命。
【结论】本文详解了复合轴承的尺寸规格，介绍了不同类型的复合轴承的尺寸和特点。
选择合适的复合轴承需要根据实际应用场景和需求来选型，使用时也要注意轴承的类型和正确安装方式，以确保轴承的正常运行和使用寿命。
32905轴承尺寸参数规格
32905轴承是一种常见的圆锥滚子轴承，其尺寸参数规格如下：
1. 内径（d），25mm.
2. 外径（D），42mm.
3. 宽度（B），12mm.
4. 动态负荷评级（Cr），20.9 kN.
5. 静态负荷评级（Cor），28.7 kN.
6. 最大转速，12000转/分钟。
7. 重量，0.08kg.
这些尺寸参数规格可以帮助工程师和设计者在设计和选择设备
时进行合适的轴承选型。
内径、外径和宽度是轴承的基本尺寸，而
动态负荷评级和静态负荷评级则表示了轴承在使用过程中所能承受
的动态和静态负荷能力。
最大转速则是指轴承在不同工况下所能承受的最大转速，而重量则是轴承本身的重量。
这些参数对于机械设备的设计和选型都具有重要的参考价值。
除了以上列出的参数规格外，还有一些其他的参数可能会对特定应用有影响，比如安装间隙、润滑要求、密封方式等。
因此，在实际使用中，还需要根据具体的应用场景和要求来综合考虑轴承的选择。
总的来说，32905轴承是一种常见的规格，在机械制造和设备应用中有着广泛的应用。
平面轴承的规格及配合参数
平面轴承的规格及配合参数因型号和用途而异。
以下是常用型号的平面轴承规格参数：
1. GE20ES-2RS：内径为20mm，外径为35mm，厚度为16mm。
2. GE25ES-2RS：内径为25mm，外径为42mm，厚度为20mm。
3. GE30ES-2RS：内径为30mm，外径为47mm，厚度为22mm。
4. GE35ES-2RS：内径为35mm，外径为55mm，厚度为25mm。
5. GE40ES-2RS：内径为40mm，外径为62mm，厚度为28mm。
6. GE45ES-2RS：内径为45mm，外径为68mm，厚度为32mm。
7. GE50ES-2RS：内径为50mm，外径为75mm，厚度为35mm。
这些型号的平面轴承广泛应用于机械领域中，例如冶金机械、矿山机械、造纸机械等。
这些轴承的特点是承受重载、低速运转平稳、能承受轴向和径向力。
请注意，这只是部分型号的平面轴承规格参数，还有更多型号和尺寸可供选择。
在使用平面轴承时，需要注意以下几点：使用温度范围、安装与拆卸、轴承游隙调整与润滑、密封结构与封装以及保养与维护。
因此，选择合适的平面轴承和合理地使用平面轴承，在机械运转中能够更加平稳、节约能源，也能够更好地保障机械设备的寿命。
轴承代号规则是指在轴承生产和应用中，为了便于区分和管理轴承，按照一定的标准对轴承进行编号和命名的规定。
下面是一般常规的轴承代号示例：
1. 深沟球轴承代号示例
6204
6 - 轴承类型代号，深沟球轴承为6
2 - 系列代号，常用“0”、“1”、“2”、“3”等代号，数值越大尺寸越大
04 - 尺寸代号，下标数值表示直径尺寸（mm）/5 。
如04即20mm，05即25mm
2. 圆锥滚子轴承代号示例
30205
3 - 轴承类型代号，圆锥滚子轴承为3
02 - 系列代号，常用“0”、“1”、“2”、“3”等代号，数值越大尺寸越大
05 - 尺寸代号，下标数值表示直径尺寸（mm）/5 。
如05即25mm
3. 自调心球轴承代号示例
1205
12 - 轴承类型代号，自调心球轴承为12
05 - 尺寸代号，下标数值表示直径尺寸（mm）/5 。
如05即25mm
4. 推力球轴承代号示例
51105
5 - 轴承类型代号，推力球轴承为5
11 - 尺寸代号，下标数值表示直径尺寸（mm）/5 。
如11即55mm
05 - 尺寸代号，下标数值表示厚度尺寸（mm）/2 。
如05即2.5mm
需要注意的是，不同的轴承类型代号不同，并且不同厂家可能存在不同的轴承代号规则。
在选购轴承时，可以参照轴承的代号进行选型，以确保轴承的适用性和质量。
优势
1，交叉滚子轴承可以很方便地装配于主轴的各个方向，可以通过标准化和系列化实现大批量生产，装配使用比较方便。
2，交叉滚子轴承具备很高的选准精度，能同时承受径向和轴向载荷，所以交叉滚子轴承可以比多套组合轴承结构要简化很多。
3，交叉滚子轴承由于高旋转功效和低散热量，润滑油脂耗费小。
劣势：
1，交叉滚子轴承运转噪音大，所以，在高精度和低噪音的工作环境，选择用YRT转台轴承要好很多。
2，交叉滚子轴承对金属碎屑比较敏感。
金属碎屑容易导致轴承损伤，所以交叉滚子轴承相比YRT转台轴承寿命要低很多。
3，同尺寸的交叉滚子轴承负载承受量要远低于YRT转台轴承，所以交叉滚子轴承径向尺寸要大些。
SKF转台轴承在承受更大的载荷和较小径向尺寸方面要更胜一筹。

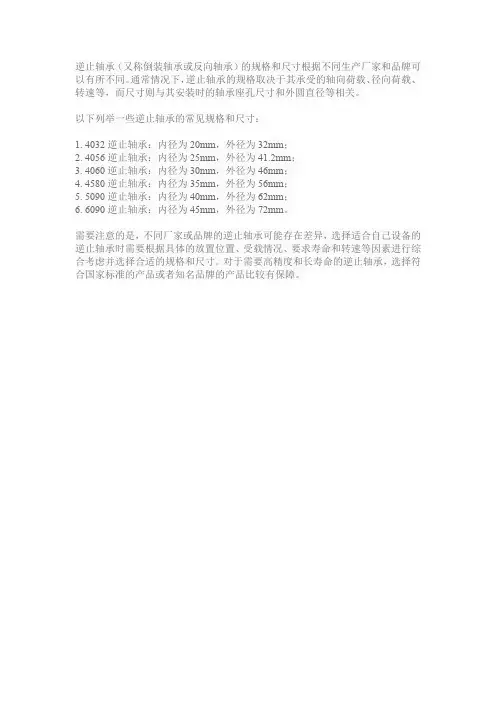

逆止轴承（又称倒装轴承或反向轴承）的规格和尺寸根据不同生产厂家和品牌可以有所不同。
通常情况下，逆止轴承的规格取决于其承受的轴向荷载、径向荷载、转速等，而尺寸则与其安装时的轴承座孔尺寸和外圆直径等相关。
以下列举一些逆止轴承的常见规格和尺寸：
1. 4032逆止轴承：内径为20mm，外径为32mm；
2. 4056逆止轴承：内径为25mm，外径为41.2mm；
3. 4060逆止轴承：内径为30mm，外径为46mm；
4. 4580逆止轴承：内径为35mm，外径为56mm；
5. 5090逆止轴承：内径为40mm，外径为62mm；
6. 6090逆止轴承：内径为45mm，外径为72mm。
需要注意的是，不同厂家或品牌的逆止轴承可能存在差异，选择适合自己设备的逆止轴承时需要根据具体的放置位置、受载情况、要求寿命和转速等因素进行综合考虑并选择合适的规格和尺寸。
对于需要高精度和长寿命的逆止轴承，选择符合国家标准的产品或者知名品牌的产品比较有保障。
交叉滚子轴承技术参数在交叉滚子轴承中，因圆柱滚子在呈900的V形沟槽滚动面上通过隔离块被相互垂直地排列，所以交叉滚子轴承可承受径向负荷、轴向负荷及力矩负荷等多方向的负荷。
内外圈的尺寸被小型化，极薄形式更是接近于极限的小型尺寸，并且具有高钢性，所以最适合于工业机器人的关节部和旋转部、机械加工中心的旋转台，机械手旋转部、精密旋转工作台、医疗机器、计算器、IC制造装置等设备。
旋转精度：轴承中垂直排列的滚子间装有隔离块，防止了滚子的倾斜和滚子之间的相互摩擦，减小了旋转力矩。
另外，与以前使用钢板保持器相比，不会发生滚子的边缘应力集中或锁死现象。
同时，因内圈或外圈是两分割的构造，轴承间隙可调整，即使被施加预载，也能高精度平稳地旋转。
润滑：交叉滚子轴承出厂前已注入优质进口的德国润滑脂，所以可直接装机使用。
但是此轴承比一般的滚子轴承内部空间小，故必须定期补充润滑脂。
补充润滑脂时通过设在内外圈上的油孔注入。
补充间隔通常为每6个月到一年。
注润滑脂时请用同种型号的润滑脂补充，同时，轴承安装后，由于润滑脂的阻力，轴承使用初期旋转力矩在短时间内会比较大，但等多余的润滑脂由密封部位溢出后，力矩值就会回到正常的值。
使用注意事项：被分割的内圈或外圈用螺栓螺母固定后不可分开，可直接装入轴承座使用。
同时，如果轴承内隔离块装配错误，对旋转性能、滚动体受力都会产生很大影响，所以请不要随便将轴承拆开。
1、内圈或外圈的接缝有时会多少有些偏离。
在装入轴承座之前，请将固定内圈或外圈的螺栓松动，用塑料锤进行修正后再安装。
2、安装或拆卸时，请不要给联接螺栓施加外力。
3、请注意安装零部件的尺寸公差，使侧面压紧法兰盘能从侧面将内圈或外圈结识地压紧。
安装次序安装交叉滚子轴承时应按以下程序进行1、安装前零部件的检点将轴承座或其他的安装零部件进行洗净，消除污垢，并确认各零部件的毛刺是否已被去除。
2、往轴承座或轴里插入由于是薄壁轴承，插入时易发生倾斜，请用塑料锤等一边找出水平，一边在圆周方向均匀地敲打，一点一点地插入，直到能通过声音确认与接触面完全地靠紧时为止。

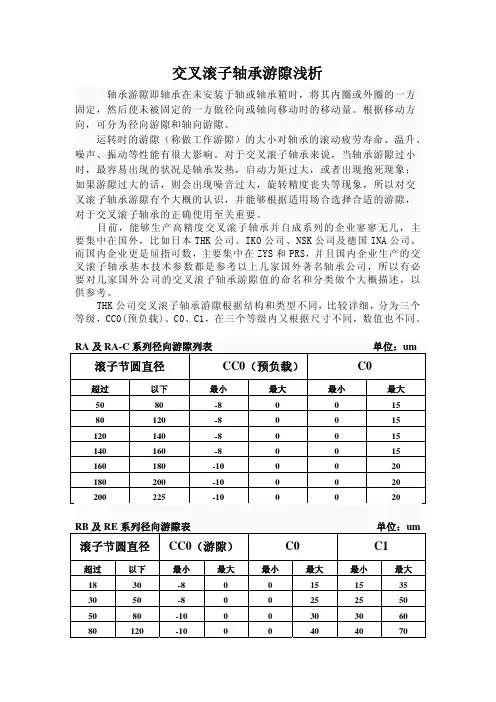

交叉滚子轴承游隙浅析轴承游隙即轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后使未被固定的一方做径向或轴向移动时的移动量。
根据移动方向，可分为径向游隙和轴向游隙。
运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有很大影响。
对于交叉滚子轴承来说，当轴承游隙过小时，最容易出现的状况是轴承发热，启动力矩过大，或者出现抱死现象；如果游隙过大的话，则会出现噪音过大，旋转精度丧失等现象，所以对交叉滚子轴承游隙有个大概的认识，并能够根据适用场合选择合适的游隙，对于交叉滚子轴承的正确使用至关重要。
目前，能够生产高精度交叉滚子轴承并自成系列的企业寥寥无几，主要集中在国外，比如日本THK公司、IKO公司、NSK公司及德国INA公司，而国内企业更是屈指可数，主要集中在ZYS和PRS，并且国内企业生产的交叉滚子轴承基本技术参数都是参考以上几家国外著名轴承公司，所以有必要对几家国外公司的交叉滚子轴承游隙值的命名和分类做个大概描述，以供参考。
THK公司交叉滚子轴承游隙根据结构和类型不同，比较详细，分为三个等级，CC0(预负载)、C0、C1，在三个等级内又根据尺寸不同，数值也不同。
RA及RA-C系列径向游隙列表单位：um 滚子节圆直径 CC0（预负载）C0超过以下最小最大最小最大50 80 -8 0 0 1580 120 -8 0 0 15120 140 -8 0 0 15 140 160 -8 0 0 15 160 180 -10 0 0 20 180 200 -10 0 0 20 200 225 -10 0 0 20RB及RE系列径向游隙表单位：um滚子节圆直径 CC0（游隙）C0 C1 超过以下最小最大最小最大最小最大18 30 -8 0 0 15 15 3530 50 -8 0 0 25 25 5050 80 -10 0 0 30 30 6080 120 -10 0 0 40 40 70120 140 -10 0 0 40 40 80140 160 -10 0 0 40 40 90160 180 -10 0 0 50 50 100180 200 -10 0 0 50 50 110200 225 -10 0 0 60 60 120225 250 -10 0 0 60 60 130250 280 -15 0 0 80 80 150280 315 -15 0 30 100 100 170315 355 -15 0 30 110 110 190355 400 -15 0 30 120 120 210400 450 -20 0 30 130 130 230450 500 -20 0 30 130 130 250500 560 -20 0 30 150 150 280560 630 -20 0 40 170 170 310630 710 -20 0 40 190 190 350710 800 -30 0 40 210 210 390800 900 -30 0 40 230 230 430900 1000 -30 0 40 260 260 4801000 1120 -30 0 40 290 290 5301120 1250 -30 0 40 320 320 5801250 1400 -30 0 40 350 350 630RU系列径向游隙表单位：umCC0 C0 公称启动力矩（N-m）径向游隙（um）型号最小最大最小最大RU42 0.1 0.5 0 25RU66 0.3 2.2 0 30RU85 0.4 3 0 40RU124 1 6 0 40RU148 1 10 0 40RU178 3 15 0 50RU228 5 20 0 6010 35 0 70RU297RU445 20 55 0 100IKO 公司交叉滚子轴承游隙根据结构和类型不同，比较详细，分为三个等级，T1(预负载)、C1、C2，在三个等级内又根据尺寸不同，数值也不同。
PRS 公司XRB 系列标准型交叉滚子轴承技术参数PRS 交叉滚子轴承中,因圆柱滚子在呈90 的V 型沟槽滚动面上相互垂直的排列,与其他结构形式的轴承相比，大幅度的提高了刚性，一套交叉滚子轴承就可以承受径向负荷、轴向负荷及力矩负荷等所有方向的负荷。
同时轴承的内外圈尺寸被最大限度的小型化，特别是超薄型是接近于极限的小型尺寸，特别适合于工业机器人的关节或旋转部位、机械加工中心的旋转工作台、机械手的旋转部位、精密旋转工作台、医疗机械、计量器、IC 制造装置等用途。
PRS 交叉滚子轴承有内圈分割和外圈分割两种结构，包括三个产品系列，内圈或外圈 是两分割的结构，垂直排列的滚子和滚子间装有间隔保持器,可以防止滚子的倾斜或相互摩擦及旋转扭矩的增加,具有出色的旋转精度,同时轴承间隙可调整，即使施加预压也能获得高精度的旋转运动，安装操作也比较简单。
XRB 系列交叉滚子轴承是PRS 公司标准型交叉滚子轴承，属于外圈分割型，两半外圈通过螺栓联接，内圈是整体结构，特别适合于要求内圈旋转精度高的场合。
外型尺寸(mm) 额定负荷内径 外径 宽度 径向(KN) 质量对应型号 公称 型号 d D B C Co Kg THK IKO NSK XRB 2008 20 36 8 3.23 3.10.04RB2008 XRB 2508 25 41 8 3.63 3.830.05RB2508 NRXT2508XRB 3010 30 55 10 7.358.360.12RB3010 CRB3010XRB 3510 35 60 10 7.649.120.13RB3510 XRB 4010 40 65 10 8.3310.60.16RB4010 CRB4010NRXT4010XRB 4510 45 70 10 8.6211.30.17RB4510 XRB 5013 50 80 13 16.720.90.27RB5013 CRB5013 NRXT5013XRB 6013 60 90 13 18 24.30.3 RB6013 CRB6013 NRXT6013XRB 7013 70 100 1319.427.70.35RB7013 CRB7013NRXT7013XRB 8013 110 1320.532 0.38 NRXT8013XRB 8016 80120 16 30.142.10.7 RB8016 CRB8016 NRXT8016XRB 9016 130 1631.445.30.75RB9016 CRB9016NRXT9016XRB 9020 90140 20 32 49 1.27 NRXT9020XRB 10016 140 1631.748.60.83RB10016 XRB 10020 100150 2033.150.9 1.45RB10020 CRB10020NRXT10020XRB 11012110 135 12 12.524.10.4RB11012XRB 11015 145 15 23.741.50.75RB11015XRB 11020 160 20 34 54 1.56RB11020 CRB11020 NRXT11020XRB 12016150 16 24.243.20.72RB12016 XRB 12020 170 20 36 62 1.6 NRXT12020XRB 12025 120180 25 66.9100 2.62RB12025 CRB12025 NRXT12025XRB 13015160 15 25 46.70.72RB13015 XRB 13025 130190 25 69.5107 2.82RB13025 CRB13025 NRXT13025XRB 14016175 16 25.950.1 1 RB14016 XRB 14025 140200 25 74.8121 2.96RB14025 CRB14025 NRXT14025XRB 15013180 13 27 53.50.68RB15013 XRB 15025210 25 76.8128 3.16RB15025 CRB15025 NRXT15025XRB 15030 150 230 30 100156 5.3 RB15030 CRB15030 NRXT15030XRB 16025 160 220 25 81.7135 3.14RB16025 XRB 17020 170 220 20 29 62.1 2.21RB17020 XRB 18025 180 240 25 84 143 3.44RB18025 XRB 19025 190 240 25 41.782.9 2.99RB19025 XRB 20025260 25 84.2157 4 RB20025 CRB20025 XRB 20030280 30 114200 6.7 RB20030 CRB20030 NRXT20030XRB 20035 200 295 35 1512529.6 RB20035 CRB20035 XRB 22025 220 280 25 92.3171 4.1 RB22025 XRB 24025 240 300 25 68.3145 4.5 RB24025 XRB 25025310 25 69.3150 5 RB25025 CRB25025 NRXT25025XRB 25030330 30 1262448.1 RB25030 CRB25030 NRXT25030XRB 25040 250 355 40 19534814.8RB25040 CRB25040 XRB 30025360 25 76.3178 5.9 RB30025 CRB30025 NRXT30025XRB 30035395 35 18336713.4RB30035 CRB30035 NRXT30035XRB 30040 300 405 40 21240917.2RB30040 CRB30040 NRXT30040XRB 35020 350 400 20 54.1143 3.9 RB35020 XRB 40035480 35 15637014.5RB40035 CRB40035 NRXT40035XRB 40040510 40 24153123.5RB40040 CRB40040 NRXT40040XRB 40070 400 580 70 47081172.4 CRB40070 XRB 45025 450 500 25 61.7182 6.6 RB45025 XRB 50025 550 25 65.52017.3 RB50025 XRB 50040600 40 23960726 RB50040 CRB50040 NRXT50040XRB 50050 625 50 26765341.7RB50050 CRB50050 NRXT50050XRB 50070 500680 70 653133086.1 CRB50070 XRB 60040700 40 26472129 RB60040 CRB60040 NRXT60040XRB 60070780 70 7001540102 CRB60070 XRB 600120 600 870 120 14902800274 CRB600120 XRB 70045815 45 28183646 RB70045 CRB70045 XRB 70070880 70 7661810115 CRB70070 XRB 700150 700 1020 150 198******** CRB700150 XRB 80070950 70 4681330105 RB80070 CRB80070 XRB 800100 8001030 100 11402640247 CRB800100 XRB 90070 900 1050 70 4941490120 RB90070 XRB1000110 1000 1250 110 12203220360 RB1000110 XRB1250110 12501500 110 135******** RB1250110。
1交叉滚子轴承介绍它们的滚子在内轮与外轮间，间隔交叉地彼此成直角方式排列。
它们能同时承受来自各方向荷重( 如轴向、推力或动量荷重等) 。
因滚子与轨道表面成线状接触，因此，轴承受荷重而弹性变形之可能性很小。
此型轴承广泛运用在如工业自动机械人、工作机械及医疗设施等，需要刚性高、紧密及高转速下仍能确保精确之场合下。
在交叉滚子轴承中，因圆柱滚子在呈90 °的V 形沟槽滚动面上通过间隔保持器被相互垂直地排列，所以1 个交叉滚子轴承就可承受径向负荷、轴向负荷及力矩负荷等所有方向的负荷。
内外圈的尺寸被最小限度地小型化，特别极薄型式是接近于极限的小型尺寸，并且具有高刚性，所以最适合于工业用机器人的关节部或旋转部、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗机器、计量器、IC 制造装置等的用途。
2交叉滚子轴承的使用特点交叉滚子轴承，因被分割的内环或外环，在装入滚柱和间隔保持器后，与交叉滚柱轴环固定在一起，以防止互相分离，故安装交叉滚柱轴环时操作简单。
由于滚柱为交叉排列，因此只用1套交叉滚柱轴环就可承受各个方向的负荷，与传统型号相比，刚性提高3~4倍。
同时，因交叉滚子轴承内圈或外圈是两分割的构造，轴承间隙可调整，即使被施加预载，也能获得高精度地旋转运动。
1、具有出色的旋转精度交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列，滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜所滚子之间相互磨察，有效防止了旋转扭矩的增加。
另外，不会发生滚子的一方接触现象或者锁死现象；同时因为内外环是分割的结构，间隙可以调整，即使被施加预压，也能获得高精度的旋转运动。
2、操作安装简化被分割成2部分的外环或者内环，在装入滚子和保持器后，被固定在一起，所以安装时操作非常简单。
3、承受较大的轴向和径向负荷因为滚子在呈90°的V型沟槽滚动面上通过间隔保持器被相互垂直排列，这种设计使交叉滚子轴承就可以承受较大的径向负荷、轴向负荷及力矩负荷等所有方向的负荷。
回转支承轴承规格内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.回转支承轴承回转支承轴承又叫转盘轴承，有些人也称其为：旋转支承、回旋支承。
英文名字叫：slewing bearing 或slewing ring bearing 又或turntable bearing。
简介回转支承是近四十年在世界范围内逐渐兴起的新型机械零部件，它有内外圈、滚动体等构成，我国定型生产的回转支承，主要是80年代初由机械工业部指定天津工程机械研究所组织引进原联邦德国Rothe Erde公司的设计和制造技术。
1984年12月20日发布了中华人民共和国机械工业部标准：JB/2300-84《回转支承型式、基本参数和技术要求》，主要由机械电子工业部天津工程机械研究所、徐州海林回转支承厂负责起草，后来国家又在1991年发布了建筑机械标准：JB36.1-36.3-91，在1999年和2011年先后发布新的机械行业标准JB/2300-1999及JB/2300-2011。
回转支承，是一种能够承受综合载荷的大型轴承，可以同时承受较大的轴向、径向负荷和倾覆力矩。
回转支承轴承一般带有安装孔、内齿轮或外齿轮、润滑油孔和密封装置，因而能使主机设计结构紧凑，引导简便，维护容易。
回转支承轴承有无齿式，外齿式和内齿式的四点接触球轴承、双排角接触式球轴承交叉圆柱滚子轴承、交叉圆锥滚子轴承和三排圆柱滚子复合轴承四个系列，其中四点接触球轴承具有较高的静负荷能力，交叉圆柱滚子具有较高的动负荷能力，交叉圆锥滚子轴承的预过盈能使轴承具有较大的支撑刚性和回转精度，三排圆柱滚子组合轴承由于承载能力的提高引向轴承高度，各种力量分别由不同滚道承受，所以同样受力情况下，其轴承直径可大大缩小，因而有使主机更加紧凑的特点是一种高承载能力的回转支承轴承。
十字交叉滚子轴承标准什么是十字交叉滚子轴承？十字交叉滚子轴承是一种常用于机械设备中的轴承类型。
它由两个滚子与相交于90度的两个滚道构成。
这种结构在承受径向和推力负荷时表现出较高的稳定性和承载能力。
因此，十字交叉滚子轴承广泛应用于汽车、工程机械和重型机械等领域。
接下来，我们将一步一步回答在这一主题下的详细问题。
第一部分：结构和工作原理1. 为什么叫十字交叉滚子轴承？十字交叉滚子轴承因其滚子与内外滚道相交90度的结构而得名。
这种交叉滚动的设计能够更好地分担径向和推力负荷。
2. 十字交叉滚子轴承的组成部分有哪些？十字交叉滚子轴承主要由内外滚道、滚子、保持架和密封圈等组成。
内外滚道可通过热处理提高硬度和耐磨性。
滚子通常采用圆柱形或锥形，以支撑和传递负荷。
保持架用于保持滚子的相对位置，并确保其正常运动。
3. 十字交叉滚子轴承的工作原理是什么？当负荷施加到十字交叉滚子轴承上时，滚子在内外滚道上滚动，从而支持和传递负荷。
由于滚子的交叉排列，这种轴承能够同时承受径向和推力负荷。
此外，其结构也使得扭矩较低，运动相对平稳。
第二部分：十字交叉滚子轴承的特点和应用1. 十字交叉滚子轴承有哪些特点？十字交叉滚子轴承具有结构紧凑、可承受较大径向和推力负荷、扭矩较低以及高精度等特点。
此外，它还具有较高的刚度和抗疲劳性能，适用于作业条件苛刻的环境。
2. 十字交叉滚子轴承在哪些领域有应用？十字交叉滚子轴承广泛应用于汽车、工程机械、重型机械和航空等领域。
在汽车上，它常用于转向系统、传动系统和车轮安装。
在工程机械中，它可用于旋挖机、起重机和推土机等设备。
在航空领域，它通常用于飞机起落架和舵面控制系统。
第三部分：十字交叉滚子轴承的使用和维护1. 十字交叉滚子轴承的安装注意事项有哪些？安装时应保证内外滚道表面干净，并使用适量的润滑剂。
在安装过程中，应避免冲击或施加额外的力。
轴承座孔和轴应保持一定的几何形状和其毛坯尺寸公差。
2. 十字交叉滚子轴承的维护需注意什么？维护时应定期检查轴承的工作状态和润滑情况。
