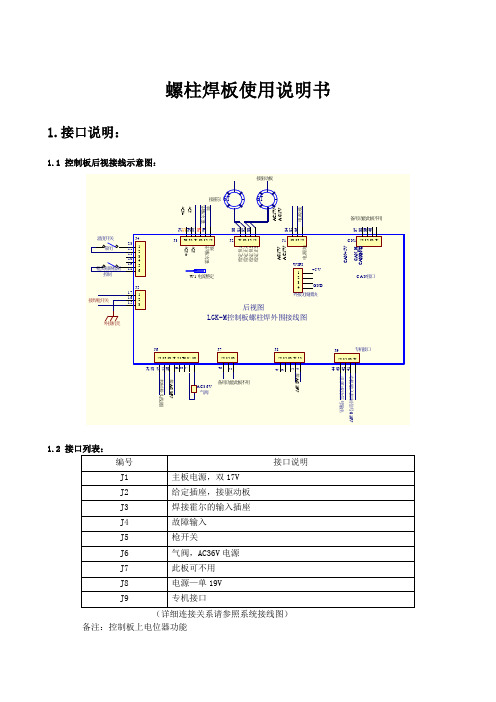

螺柱焊板使用说明书1.接口说明：（详细连接关系请参照系统接线图）备注：控制板上电位器功能W1：实际输出电流整定2.功能介绍：2.1控制板主视图：LGK-M系列控制板，采用全数字化设计，高集成度电路，面板即主板，安装简单，可靠性高，面板可调引弧电流，引弧时间，引弧电流可消除氧化层的作用，提高了焊接质量。
主板输出两组驱动，可同时接两张驱动板，适合于大功率双机芯硬开关和软开关主回路，用户可自己设置板子型号(机器型号)，霍尔型号，前、后气时间，焊接电流、焊接时间，带电顶锻时间，带电顶锻电流面板可以调节。
2.2功能介绍：1、通过编码器进行相应的参数调节；显示：三位数码管组成的数显表2、面板有电源、工作、过热、接触指示3、面板有焊接，试枪切换功能，（试枪功能主板没有驱动输出）4、设置功能：可设置机器类型、霍尔类型、模式参数。
所有设置值均可保存，掉电不丢失2.3 参数列表：常按JOB键5S进入设置状态，调节中间的切换编码器，可从P01到P10变换，调节电流编码器可设置参数大小。
按一下JOB退出设置。
设置好参数后板重新上电。
参数型号最大值最小值（min）递进默认值单位（备注）（max）P01霍尔类型3000 100 1 3000 AP02机器类型3000 100 1 3000 A3.操作说明：3.1、面板功能按键切换到试枪上，试枪指示灯亮，按枪主板没有驱动输出，焊机不工作，可以进行试枪操作。
3.2、面板功能按键切换到焊接上，焊接指示灯亮，当焊枪与工件短路时（即枪头短路检测被短路），按枪就有驱动输出，焊机工作，可以进行焊接。
（参数由面板调节）3.3名词解释1、前气时间——提前送气时间。
2、引弧电流——按枪未焊接前的电流3、引弧时间——引弧电流所用的时间。
4、焊接电流——是焊接时的输出电流5、焊接时间——是焊接电流所用的时间6、带电顶锻时间——是带电顶锻电流所用的时间7、带电顶锻电流——是焊接电流结束后输出的电流3.4操作类型功能操作及显示说明JOB 按键1、按JOB键选择工作号，工作号从0到9，可存储10组参数2、常按JOB键3秒，进入设置状态，在设置状态下，按JOB键退出设置状态。
螺柱焊机操作规范简介螺柱焊机是一种金属连接设备，能够将两个金属螺柱或螺母连接起来。
本文档旨在提供给操作者一份螺柱焊机操作规范手册，以确保操作者的安全和设备的正常运行。
操作规范1. 设备检查在使用螺柱焊机前，需要进行以下检查：•确认设备接地可靠；•确认气源是否正常连接；•确认电源线是否连接牢固；•确认设备外表面干净，无损伤。
2. 保护装备在进行操作期间，需要佩戴以下安全防护装备：•绝缘手套；•护目镜；•耳塞。
3. 设备开启在进行操作前，需要先开启设备：•首先开启气源；•接着按下电源开关；•设备指示灯亮起后，即表示设备已开启。
4. 预热在使用设备前，需要先进行预热处理。
将设备加热至适当温度，即可进行操作。
5. 焊接操作以下是螺柱焊机的操作步骤：1.将两个需要连接的螺柱或螺母放在设备上的工作台上;2.调节设备上用于固定螺柱或螺母的装置，并确保其紧固;3.将设备上的挤压杆移至需要连接的螺柱或螺母处;4.当挤压杆与螺柱或螺母接触后，按下启动开关进行焊接;5.等待焊接时间，当设备发出“滴滴滴”声后，即表示焊接完成;6.将焊接好的螺柱或螺母从设备中取出，进行质量检测。
6. 关闭设备当完成操作后，需要关闭设备：•首先按下电源开关；•然后关闭气源。
7. 设备维护在使用设备后，需要进行以下维护：•对设备外表面进行清洁；•对设备内部进行清洁；•检查电线、气源管路的连接是否松动；•定期更换设备内部使用的部件。
注意事项•在操作设备时需要遵循安全操作规范，务必佩戴必要的安全防护装备以确保操作者的安全。
•并非所有的螺柱或螺母都可使用螺柱焊机连接，需要遵循设备规定的螺纹尺寸和材质等要求。
•在清洁设备时，需要先关闭气源和电源。
•在更换设备内部部件时，需要遵循设备规定的更换周期。
结论螺柱焊机是一种较为安全的设备，但需要遵循设备相关的操作规范和安全注意事项。
操作者需要保证在安全的环境下进行操作，以防止意外事故的发生。
对设备的维护和保养，也是确保设备正常运行和延长设备使用寿命的关键。
螺柱焊机操作规程
《螺柱焊机操作规程》
一、操作前的准备
1. 检查设备及工具：确认螺柱焊机及相关设备和工具是否完好无损，如有损坏需要及时更换或修复。
2. 检查焊接材料：检查焊接材料的规格和质量，确保符合要求。
3. 做好个人防护：穿戴好防护装备，包括焊接面罩、手套、防护衣等，以免受伤或引发事故。
二、操作流程
1. 打开设备：按照设备操作手册操作，将螺柱焊机正常启动，待设备运转稳定后方可进行下一步操作。
2. 调试设备：根据焊接材料的规格进行设备的调试，包括焊接电压、焊接电流、焊接速度等参数的调整。
3. 确定焊接位置：根据螺柱焊接的要求确定焊接位置，并将待焊接的螺柱放置到相应位置。
4. 开始焊接：根据设备的参数调整，将焊接头对准螺柱进行焊接，保持稳定的动作和速度，确保焊接质量。
5. 检查焊接质量：焊接完成后，及时检查焊接部位的质量，如
有不良，需要及时进行修复或重焊。
6. 关闭设备：在操作完毕后，及时关闭设备，并进行设备的清理和维护。
三、注意事项
1. 操作人员必须严格按照操作规程进行操作，不得私自调整设备参数。
2. 操作人员必须严格遵守个人防护规定，确保自身安全。
3. 操作人员必须保持机器设备的清洁和整洁，定期进行维护保养。
4. 在操作中如发现设备异常或故障，需要及时上报并停止使用，以免造成更大的损失。
通过严格按照《螺柱焊机操作规程》进行操作，可以保证焊接工作的顺利进行，确保焊接质量和操作人员的安全。
WSM逆变式直流脉冲氩弧焊机使用说明书一.钨极氩弧焊（氩弧焊工艺基础知识）以下内容是钨极氩弧焊的基础知识，建议用户认真阅读，对正确使用焊机很重要。
钨极氩弧焊就是把氩气做为保护气体的焊接。
借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化），而后形成焊缝金属。
钨电极，熔池，电弧以及被电弧加热的连接缝区域，受氩气流的保护而不被大气污染。
氩弧焊时，焊炬、填充金属及焊件的相对位置如下图：弧长一般取倍钨电极直径。
停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件厚薄添加），热端部仍需停留在氩气流的保护下，以防止其氧化。
1.焊枪（焊炬）钨极氩弧焊枪（也称焊炬）除了夹持钨电极，输送焊接电流外，还要喷射保护气体。
大电流焊枪长时间焊接还需使用水冷焊枪。
因此，焊枪的正确使用及保护是相当重要的。
钨电极负载电流能力（A）钨电极直径（mm）直流正极（焊枪接焊机输入一）纯钨钍钨铈钨©20-60 15-80 20-80 ©40-100 70-150 50-160 ©60-150 100-200 100-200 ©140-180 200-3002.气路气路由氩气瓶减压阀、流量计、软管及电磁气阀(在焊机内)等组成。
减压阀用以减压和调节保护气体的压力。
流量计是标定和调节保护气体流量，氩弧焊机通常采用组合一体式的减压流量计，这样使用方便、可靠。
3.氩气纯度氩弧焊时材质对氩气纯度的要求4.规范参数钨极氩弧焊的规范参数主要由电流、电压、焊速、氩气流量，其值与被焊材料种类、板厚及接头型式有关。
其余参数如钨极伸出喷嘴的长度，一般取1-2倍钨极直径，钨电极与焊件距离(弧长)一般取倍以下钨电极直径，喷嘴大小等则在焊接电流值确定后再选定。
一般不锈钢氩弧焊规范如下：焊缝表面颜色与气体保护效果5.钨极氩弧焊特有的工艺缺陷及防止措施(2) 更改焊枪与焊机输出 的连接(3) 增大夹头直径(4) 调大钨极直径(5) 磨光钨电极，调换夹 头以上工艺规范仅供参考，如欲更深了解请参阅专业焊接工艺手册。
WSM逆变式直流脉冲氮弧焊机使用说明书欧阳学文一.鸽极氮弧焊（氮弧焊工艺基础知识）以下内容是钩极氮弧焊的基础知识，建议用户认真阅读，对正确使用焊机很重要。
餌极氮弧焊就是把氮气做为保护气体的焊接。
借助产生在鸽电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化）,而后形成焊缝金属。
鸭电极，熔池，电弧以及被电弧加热的连接缝区域，受氮气流的保护而不被大气污染。
氮弧焊时,焊炬、填充金属及焊件的相对位置如下图：弧长一般取11.5倍辛乌电极直径。
停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件厚薄添加），热端部仍需停留在氮气流的保护下，以防止其氧化。
1.焊枪（焊炬）鸨极氮弧焊枪（也称焊炬）除了夹持鸭电极，输送焊接电流外，还要喷射保护气体。
大电流焊枪长时间焊接还需使用水冷焊枪。
因此，焊枪的正确使用及保护是相当重要的。
鸨电极负载电流能力（A）2.气路气路由氮气瓶减压阀、流量计、软管及电磁气阀（在焊机内）等组成。
减压阀用以减压和调节保护气体的压力。
流量计是标定和调节保护气体流量，氮弧焊机通常采用组合一体式的减压流量计，这样使用方便、可靠。
3.氮气纯度氮弧焊时材质对氮气纯度的要求-金属材料~~_貉線不锈钢~~~太难熔金属-氮气纯度（％）>99.7 >99.984.规范参数鸭极氮弧焊的规范参数主要由电流、电压、焊速、氮气流量，其值与被焊材料种类、板厚及接头型式有关。
其余参数如餌极伸出喷嘴的长度，一般取12倍鹄极直径，鸨电极与焊件距离（弧长）一般取1.5倍以下鸭电极直径，喷嘴大小等则在焊接电流值确定后再选定。
一般不锈钢氮弧焊规范如下:焊缝表面颜色与气体保护效果5.鸭极氮弧焊特有的工艺缺陷及防止措施以上工艺规范仅供参考，如欲更深了解请参阅专业焊接工艺手册。
6.焊前清理鸭极氮弧焊对焊件和填充金属表面的污染相当敏感，因此焊前须清除焊件表面的油脂，涂层，加工用的润滑剂及氧化膜等。
7.安全技术辛乌极氮弧焊操作者，必须戴好头面罩、手套、穿好工作服、工作鞋，以避免电弧光中的紫外线和红外线灼伤。
螺柱焊机操作规范文一、安全须知1. 在操作之前，确保焊机的电源已经关闭，并拔掉电源插头。
2. 操作时，请戴上防护眼镜、手套和防护服，确保人身安全。
3. 使用合适的工作台，并确保焊机放置平稳。
4. 确保操作区域周围没有易燃或易爆物品，并保持通风良好。
5. 使用锁定装置确保焊机在操作时保持稳定。
二、操作步骤1. 检查焊机的电源线和接地线是否完好无损。
2. 将焊机的电源插头插入插座，并确保电源开关为关闭状态。
3. 检查焊机上的电源指示灯，确保其正常工作。
4. 打开焊机的罩盖，并确认焊机内部没有杂物。
5. 将所需的螺柱放入焊机夹具中，并通过调节螺柱定位装置确保螺柱位置正确。
6. 检查焊机的焊接电极是否完好，并确保其连接牢固。
7. 打开焊机电源开关，等待电源指示灯亮起。
8. 调节焊机上的焊接参数，例如电流和焊接时间，根据所需的焊接质量和螺柱材料进行选择。
9. 将焊机电极顶端对准螺柱焊接部位，轻轻按下焊接按钮，使焊接电极与螺柱接触。
10. 等待焊机完成焊接过程，根据焊接时间设定的长短可能需要几秒钟到几分钟的时间。
11. 当焊接完成后，松开焊接按钮，关闭焊机电源开关。
12. 检查焊接质量，确保焊接点牢固可靠。
13. 关闭焊机罩盖，拔掉电源插头，清理工作区域。
三、注意事项1. 遵循焊接机的使用说明书，合理使用焊机，不可超负荷操作。
2. 不要随意更换焊接参数，应根据焊接材料和质量要求进行合理调整。
3. 注意保持焊机的清洁和维护，定期清洁焊机内部和更换焊机电极。
4. 在操作焊机时，避免触摸焊接电极和焊接部位，以防触电和烫伤。
5. 焊接完成后，及时将焊接电极从焊机中拆卸，以免造成部件损坏或电击风险。
6. 注意操作过程中的火源和静电，禁止在易燃区进行焊接。
7. 在使用焊机前，确保操作人员已经接受了相关操作培训并具备一定的焊接经验。
8. 在进行维修和保养焊机时，务必断开电源，并遵循相关的操作规程。
9. 如遇到异常情况或故障，应立即停止使用焊机，并寻求专业人员帮助。
螺柱焊机的操作方法螺柱焊机是一种常见的焊接设备，用于焊接螺柱和螺母。
下面，我将向你介绍螺柱焊机的操作方法。
1. 焊机准备首先，将螺柱焊机放置在平稳的台面上，确保焊接台面稳定。
然后，接通电源并打开焊机的电源开关。
2. 准备螺柱和螺母根据需要焊接的螺柱和螺母的规格和型号，准备好相应的螺柱和螺母。
确保螺柱和螺母没有损坏或者其它质量问题。
3. 调整焊接参数根据螺柱和螺母的规格和材质，以及焊接的需求，调整焊接参数。
这些参数包括焊接电压、电流和焊接时间等。
通常，焊接参数应根据螺柱和螺母的规格来预设。
4. 安装螺柱和螺母将需要焊接的螺柱和螺母安装在焊接台面的对应位置上。
确保它们与焊接电极的接触面光洁。
5. 开始焊接按下焊接按钮，开始进行焊接。
焊接过程中，焊机会施加电流和电压在螺柱和螺母上，使它们略微熔化并焊接在一起。
6. 等待焊接完毕焊接时间取决于所使用的焊接参数和螺柱螺母的材质和规格。
在焊接过程中，注意观察焊接状态。
当焊接时间到达预设的时间后，松开焊接按钮。
7. 检查焊接质量焊接完成后，将焊接好的螺柱和螺母从焊接台面上取下。
进行目视检查和物理检测，确保焊接质量符合要求。
如果焊接质量有问题，需要及时进行修复或更换。
8. 关闭焊机焊接完成后，关掉焊机的电源开关，拔掉电源插头，进行必要的清洁工作。
确保焊机妥善存放。
需要注意的是，在操作螺柱焊机时，必须注意以下几点：- 严格按照操作规程和安全操作要求进行操作，确保人身安全和设备安全。
- 在焊接过程中，尽量避免使用过高的焊接电流和电压，以防止过热和烧坏螺柱和螺母。
- 焊接操作过程中，必须配戴防护用品，如焊接面罩、耐热手套等，以避免受到焊接过程中的灼伤。
- 定期对焊机进行维护和保养，保持其正常的工作状态。
综上所述，以上就是螺柱焊机的操作方法。
希望能对你有所帮助！。
编号：XX-XX-XX 螺柱焊接作业指导书编制：审核：批准：本文件自二OXX年X月XX日起实施XXXXXXXXXX有限公司一、范围本指导书规定了耐候钢伸缩装置螺柱焊焊接的要求、方法、工艺参数及检验等。
本指导书适用于耐候钢伸缩装置螺柱焊焊接，其它产品的螺柱焊接可参照执行。
二、目的指导操作工人采用螺柱焊接机焊接无砟轨梁铁路伸缩装置严格按照指导书进行操作，保证各个栓钉与型钢焊接符合设计要求。
三、焊接方法与步骤1）合上电箱上的总开关。
2）按动焊机开机钮，等待一分钟，观察焊机是否正常。
3）焊枪不装栓钉，空枪试一下，观察提升时间等控制是否正常，正常后即可试焊。
4）试焊实验件合格后，即可正式工作。
所用焊钉瓷环应符合国家标准，并烘干等，确保施工质量。
5）将型钢放在焊接工作平台上，清洁焊接表面。
清洁面积应大于焊接用瓷环覆盖面积；6）根据栓钉直径，将电流按钮旋至相应的φ值、时间按钮进行相应调节。
7）将栓钉装到夹头上（要夹紧和插到位），将瓷环套到栓钉上，并推至压板的下面，栓钉高于瓷环牙口5～8mm，与工件焊接位置接触。
8）按动焊枪上焊接开关，焊枪自动向上吸起，栓钉缩回瓷环内部6～7mm，焊枪与工件起弧燃烧形成熔池。
9）焊接时间结束后，焊枪将栓钉压入熔池部分，铁水填满瓷环空处形成焊脚。
10）拔出焊枪，焊缝凝固后敲掉瓷环，栓钉焊接完毕。
11）关机：按一下焊机上的关机钮，焊机关机后拉掉电箱里与本设备所接开关。
四、焊接工艺参数以下是低碳钢焊钉的经验参数，可根据实际情况进行调节。
五、安全注意事项（1）人身安全①为了焊工及他人人身安全，焊接操作者必须取得《螺柱焊接操作证》后才能进行焊接工作，并严格遵守《焊工安全操作规程》。
②操作者必须戴好劳保用品：干燥的绝缘鞋、绝缘手套、焊工工作服、头盔或保护镜。
③不戴金属饰物，如：项链、耳环、手表等。
④在焊接时，带有心脏起搏器等的人员或不能接近强磁场的人员要远离设备和电缆。
⑤设备应接在有漏电保护功能的电源箱。
逆变焊机安全技术操作规程范本第一章总则第一节目的和依据1.1 目的本操作规程的目的是为了保障逆变焊机的安全运行，提高操作人员的安全意识和技术素质，减少事故的发生，确保人身和设备的安全。
1.2 依据本操作规程是根据逆变焊机的相关法律法规和国家标准、行业标准制定的。
第二节适用范围2.1 本操作规程适用于逆变焊机的操作人员。
2.2 逆变焊机是指直流逆变焊机、交流逆变焊机等。
第二章安全要求第一节总则3.1 操作人员应具备逆变焊机操作的基本知识和技能，并按照本操作规程进行操作。
3.2 操作人员应遵守相关的法律法规和操作规程，不得私自改变逆变焊机的参数和结构。
第二节焊接环境要求4.1 焊接车间应保持良好的通风状态，确保空气流通，并设置有效的排烟装置。
4.2 焊接车间应保持干燥，无易燃易爆物品，并设置有效的灭火装置。
第三节逆变焊机操作要求5.1 逆变焊机操作前应检查设备是否完好，电源是否正常，接地是否良好。
5.2 操作人员应佩戴防护用具，并按照正确的操作程序进行操作。
5.3 操作人员应保持设备周围的通道畅通，不得乱堆放物品。
第四节电气安全要求6.1 操作人员应对逆变焊机的电气部分进行定期检查，确保其正常运行。
6.2 操作人员在操作过程中应注意防止电源短路、漏电等情况的发生。
第五节焊接安全要求7.1 操作人员应佩戴防护面罩、防护手套等防护用具进行焊接作业。
7.2 焊接过程中应保持焊接区域的周围清洁，避免发生火灾和事故。
第六节操作人员安全要求8.1 操作人员应定期接受相关的安全培训，提高安全意识和技术水平。
8.2 操作人员应随时关注现场安全状况，如发现异常情况应及时报告。
第七节紧急情况处理要求9.1 在发生火灾、漏电等紧急情况时，操作人员应立即停止操作，并采取相应的应急措施。
9.2 如发生人员伤害事故，应立即进行急救，并及时向相关部门报告。
第三章操作程序第一节开机前准备工作10.1 检查逆变焊机的电源和阀门是否关闭，设备周围是否有杂物。
逆变式焊机操作规程1 操作逆变式焊机前应对现场进行清理,并对焊机状态进行检查,符合逆变式焊机的运行要求和出厂说明书对环境的要求。
主要检查:1.1 焊机外壳接地应可靠;1.2 焊机要求输入的电源电压应满足焊机性能需要,1.3 焊机的电路连接应正确可靠,电气接头应紧固,线路无破损,符合电气安全规程的要求;1.4 焊机上自动空气开关、电流转换开关、控制方式选择开关等,送电前应按说明书要求,放置在规定的位置上;1.5 焊机附近有足够的空间,使通风良好,通风风扇的转动方向,应符合要求。
2 操作逆变焊机所使用的电焊软线,电焊把钳、面罩等工、器具应进行检查并符合安全操作规程的要求。
3 检查焊机符合要求后,可操作焊机进行焊接,但必须先接通风扇,并观察各表指示应正确,方可施焊。
焊机运行期间,应经常检查风扇是否运行、焊机是否正常。
如有异常情况或响声,应停机检查原因,不得勉强使用。
对使用逆变焊机时中频变压器发生的中频啸叫声和空载时焊机内“哒、哒……哒”的响声,应与异常现象区分开。
4 常见的故障原因分析和排除方法,应按逆变焊机说明书的要求进行;对于电气原因故障,应请电工进行排除,并符合电气安全要求。
5 焊机未切断电源之前,切不可触碰焊机的导电部分;工作完毕或临时离开工作场所时,必须切断电源(一般不将焊机所带空气开关当作电源开关使用)。
6 连接焊机时,必须符合电气安全规程要求。
对焊机进行维护保养和机内检查时,必须断开电源后进行。
应检查机内有无紧固件松动现象;检查快速插头接触情况是否良好;检查遥控插头是否松动,遥控线是否破损,调节旋钮是否松动,面板上开关使用是否灵活等。
7 每班工作结束后,应检查焊机中电源开关是否断开,并清理现场对焊机进行例行保养,填写好设备运转记录,并按有关规定做好交接班工作。
8 操作逆变焊机的电焊工人,应遵守《电焊工操作规程》中的有关规定。
-----摘自公司《设备操作规程》柴油发电机操作规程一、启动前的准备工作1、检查飞轮及发电机部分防护栏杆罩应完好;2、操作人员应分工明确,实行监护,并穿戴绝缘鞋;3、向电气室工作人员发出“准备”开车的信号后,认真检查各变速箱、离合器、调速器曲轴控制、油盎油位,及各部紧固螺钉,确认无误,并油水温度不低于20℃时,方可进行启动;4、各系统管路闸门应处于工作位置;5、传动机构的连接螺栓应紧固良好;6、检查储气瓶压力是否正常,超速保险装置是否定位;7、置离合器手柄于启动位置,并打开扫气泵的排污阀;8、启动外循环水泵、滑油泵、燃油泵,待循环水及油压符合要求时,一人操作,一人协助进行启动。
逆变焊机安全技术操作规程为了保障工作场所安全与员工身体健康，规定逆变焊机的安全技术操作规程如下：一、操作者须知1.操作前必须检查逆变焊机设备是否完好无损，同时判断工作环境是否符合操作安全要求。
2.严格遵循使用手册中注明的逆变焊机型号，对不同型号采取相应的安全技术操作规程。
3.操作者必须穿戴防护设施——如绝缘鞋、防护手套、工作服等等。
4.在操作逆变焊机过程中，如有必须离开，必须关闭设备电源后方可离去。
5.操作逆变焊机时，必须小心与用心，严禁在不明确操作基本原理及技巧的情况下进行操作。
6.如果发现逆变焊机存在不正常的声音、震动等现象，应立即停机复查，并通知主管或有关人员解决。
二、逆变焊机开机前必须的准备1.接地——将工作电缆与接地极连接，同时确保接地电阻低于4欧姆。
2.保险——保险必须正常使用，确保电源、焊机的过电流、过载保护可靠，并且机器的定期维护保养。
3.电源——如果是多级插座电源，请不要将插头插错，确保电源是符合逆变焊机电气参数要求的。
4.操作手册——在进行通电前，必须仔细阅读操作手册，了解逆变焊机的基本原理、技巧及安全操作要求。
三、安全操作建议1.严禁使用有裂纹或破损电缆连接电源，而且电缆必须有足够的长度，以便操作者移动逆变焊机时不会失去电带来的危险。
2.确保逆变焊机电源的电线插头和工作电缆插头接合可靠，否则可能会引起安全事故。
3.在正式使用逆变焊机之前，必须检查高压空气开关是否处于开放位置，如果未开放，必须开启开关来排空振荡电容器。
4.在使用逆变焊机的时候，必须首先比对焊接线几何位置的合适位置，从而防止有危险的刹车情况发生。
四、操作后是怎样的流程1.在操作工作后，必须关闭逆变焊机的电源，断开电缆与工作电极连接。
2.在操作后及时进行机器的维护保养，包括清洗、换电等，保证逆变焊机的长期可靠运行。
3.移动逆变焊机时，注意保护机器轮子上的支架，防止损坏轮子或者支架，造成机器不稳定。
以上是逆变焊机安全技术操作规程，如若违反规程将会严格受到处理，以保证员工的权益不受损害。
逆变式直流电弧焊机操作手册---目录1. 简介2. 安全须知3. 预备工作4. 操作步骤5. 常见问题解决6. 维护与保养---1. 简介逆变式直流电弧焊机是一种常见的电焊设备，能够通过逆变技术将交流电转换为直流电，并通过电弧焊接金属材料。
本操作手册旨在为用户提供逆变式直流电弧焊机的正确操作指导，确保焊接过程的安全和效率。
2. 安全须知在操作逆变式直流电弧焊机之前，请务必注意以下安全须知：- 熟悉本操作手册并确保正确理解各项操作步骤。
- 在操作过程中，佩戴防护设施，如焊接手套、护目镜和耳塞等。
- 确保工作区域通风良好，以避免有害气体积聚。
- 在焊接过程中，避免站立在水或湿地上，以防触电。
- 避免将焊接设备暴露在高温、潮湿或易燃环境下。
- 必要时，将焊接设备与其他电气设备分开使用，以避免干扰或触电风险。
- 当机器故障或异常时，立即停止使用，并寻求专业人士的帮助。
3. 预备工作在启动逆变式直流电弧焊机之前，请进行以下预备工作：1. 检查电源线和接地线是否连接牢固。
2. 确保焊接电源开关处于关闭状态。
3. 检查焊接枪头和电缆是否完好无损。
4. 准备适当的焊接材料和焊接辅助工具。
4. 操作步骤以下是逆变式直流电弧焊机的操作步骤：1. 打开焊接电源开关，并等待焊接电流稳定。
2. 佩戴焊接手套、护目镜和耳塞等防护设施。
3. 按下焊接枪上的开关，使电弧形成，并开始焊接。
4. 控制焊接枪的稳定性和移动速度，确保焊接质量。
5. 在焊接完成后，释放焊接枪上的开关，切断电流。
6. 关闭焊接电源开关，并等待设备冷却后，方可进行下一个焊接任务。
5. 常见问题解决5.1 电流不稳定如果电流不稳定，可能是由以下原因导致：- 电源电压不稳定：检查电源线是否连接牢固，确保电源供电正常。
- 焊接材料质量有问题：确保焊接材料的质量符合要求。
- 焊接枪头松动：检查焊接枪头是否紧固。
5.2 电弧不稳定如果电弧不稳定，可能是由以下原因导致：- 焊接材料表面不洁净：在焊接之前，清洁焊接材料的表面。
逆变焊机安全技术操作规程范本第一章总则第一节目的和依据1.1 目的本操作规程的目的是为了保障逆变焊机的安全运行，提高操作人员的安全意识和技术素质，减少事故的发生，确保人身和设备的安全。
1.2 依据本操作规程是根据逆变焊机的相关法律法规和国家标准、行业标准制定的。
第二节适用范围2.1 本操作规程适用于逆变焊机的操作人员。
2.2 逆变焊机是指直流逆变焊机、交流逆变焊机等。
第二章安全要求第一节总则3.1 操作人员应具备逆变焊机操作的基本知识和技能，并按照本操作规程进行操作。
3.2 操作人员应遵守相关的法律法规和操作规程，不得私自改变逆变焊机的参数和结构。
第二节焊接环境要求4.1 焊接车间应保持良好的通风状态，确保空气流通，并设置有效的排烟装置。
4.2 焊接车间应保持干燥，无易燃易爆物品，并设置有效的灭火装置。
第三节逆变焊机操作要求5.1 逆变焊机操作前应检查设备是否完好，电源是否正常，接地是否良好。
5.2 操作人员应佩戴防护用具，并按照正确的操作程序进行操作。
5.3 操作人员应保持设备周围的通道畅通，不得乱堆放物品。
第四节电气安全要求6.1 操作人员应对逆变焊机的电气部分进行定期检查，确保其正常运行。
6.2 操作人员在操作过程中应注意防止电源短路、漏电等情况的发生。
第五节焊接安全要求7.1 操作人员应佩戴防护面罩、防护手套等防护用具进行焊接作业。
7.2 焊接过程中应保持焊接区域的周围清洁，避免发生火灾和事故。
第六节操作人员安全要求8.1 操作人员应定期接受相关的安全培训，提高安全意识和技术水平。
8.2 操作人员应随时关注现场安全状况，如发现异常情况应及时报告。
第七节紧急情况处理要求9.1 在发生火灾、漏电等紧急情况时，操作人员应立即停止操作，并采取相应的应急措施。
9.2 如发生人员伤害事故，应立即进行急救，并及时向相关部门报告。
第三章操作程序第一节开机前准备工作10.1 检查逆变焊机的电源和阀门是否关闭，设备周围是否有杂物。
螺柱焊机器人系统 使用说明书SHANGHAI-FANUC 上海发那科机器人有限公司2010.03安全 (3)1.系统概要说明 (4)1.1 系统构成 (5)1.2 系统说明 (6)2. 异常说明及处理方法 (7)2.1 机器人异常及处理方法 (8)2.2 焊机异常及处理方法 (8)2.2.1查看焊机报警 (8)2.2.2焊机常见异常及处理方法 (10)3. 机器人程序说明 (11)3.1 机器人主要程序说明 (12)3.2 程序使用的用户报警说明 (23)3.3 修改焊点位置说明 (24)4. 焊机设置和焊机程序说明 (26)4.1 焊机参数设置 (31)4.1.1 焊枪设置 (31)4.1.2 I/O的设置 (33)4.1.3 Device NET设置 (33)4.2 焊机程序说明 (34)5. I/O设置与寄存器设置 (37)5.1 手动操作 (38)5.2数字输入/输出信号（DI/DO） (40)5.3 ROBOT专用输入/输出信号(UI/UO) (43)5.4 I/O地址配置 (45)5.4.1 机器人地址配置 (45)5.4.2 DeviceNet配置 (45)5.5寄存器设置 (47)6. 文件的备份与还原 (48)6.1 文件的备份 (49)6.2 文件的还原 (53)7. 设备保养 (54)7.1 机器人保养 (55)7.1.1 更换电池 (55)7.1.2 更换润滑油 (55)7.2 焊机保养 (57)附录 (58)R11J、J11J螺柱焊焊钉分布1 (58)SED、HB螺柱焊焊钉分布1 (59)02A,02B螺柱焊焊钉分布1 (60)安全1).注意事项1.FANUC机器人所有者、操作者必须对自己，机器人周边人员和设备的安全负责。
FANUC不对错误使用机器人的安全问题负责。
FANUC提醒用户在使用FANUC机器人时必须使用安全设备，必须遵守安全条款。
2. FANUC机器人程序的设计者、机器人系统的设计和调试者、安装者必须熟悉FANUC机器人的编程方式和系统应用及安装。
1概述1.1焊接过程与焊接方式RSN-800是一种采用微处理器的数字式电弧螺柱焊机，焊接能量直接由三相电源通过焊机内部的变压器和整流器供给。
焊接开始前，将装有螺柱的焊枪置于工件的某一位置上，当扣压焊枪按钮时，螺柱受到提拉，迅速脱离工件，在螺柱端头与工件之间流过的预焊电流引燃电弧，接着导通主焊电流，电弧扩展到整个螺柱端面，使端面与螺柱下方的工件表面形成熔池，电弧按设定时间熄灭后，螺柱在弹簧的作用下被迅速压入熔池并与工件融焊成一体。
见图1。
图1 焊接过程示意图本焊机可提供三种不同的焊接方式，供用户按不同的情况进行选择：1.短周期方式―――这是本焊机特有的一种焊接方式，焊接时间不超过100ms，适用于M6以下（含M6）和螺柱或其他相应尺寸的紧固件，因焊接时间非常短，故无须加保护气体或保护套圈仍可获得满意的焊接效果。
此外，采用这种焊接方式，还可将螺柱焊在0.6～0.8mm的薄板上，而不会出现反面焊穿的情况。
2.保护气体方式―――当螺柱直径超过6mm时，建议采用这种方式，以保证焊缝成形的均匀性和致密性。
3.保护套圈方式―――采用这种方式，有以下作用：●减少空气进入焊接区域，降低熔化金属被氧化的程度；●防止熔化金属流淌，有利于焊缝在平焊、竖焊、仰焊等各种空间位置的良好成形。
1.2应用场合与范围采用这种电弧螺柱焊时，工件表面除平面外，还可以是曲面，如管子、圆筒或圆形容器表面等。
对工件表面清洁度要求不高，当表面存在氧化、油膜、或是经过镀锌和其他电镀处理后，也可以施焊。
螺柱或紧固件的焊接端面不需要加工成特定的形状，只要成某种锥形或楔形，能够引弧就行，便于螺柱的加工。
根据工件的不同方位，除常用的平焊外，还可以进行竖焊或仰焊，但对后两种位置，须配用保护圈套，以防止熔化金属流淌，有助于焊缝的均匀成形。
紧固件的焊接部位，除一般的圆形截面外，也可以是非圆形截面的。
当然，在后一种情况下，须根据截面的具体形状，配用专门的导电夹持器。
