损伤性改变 ST段弓背向上抬高 缺血性改变 T波倒置或高直
早期(超急性期，缺血-损伤)
数分钟-数小时
高大直立对称的T波 ST段斜型升高 无病理Q波
急性期（缺血-损伤-坏死）
数小时/数日------数周
T波倒置 ST段斜型/弓背向上升高 病理性Q波
近期(亚急性期 坏死)
数周------数月
二度II型房室传导阻滞(Morbiz II型)
P波规则地出现，发生周期性的QRS波群 脱漏
P-R间期固定 多为器质性或阻滞部位在希氏束的远端
或束支，预后较差
二度II型房室传导阻滞(Morbiz II型)
三度房室传导阻滞(完全性房室传导阻滞)
P-P及R-R间期都各自维持自身固有的规 律性
T波倒置，但变浅 ST段恢复至基线 病理性Q波
陈旧期（坏死）
T波不再变化，多直立。 ST段恢复至基线，不再变化 病理性Q波
心肌梗死的图形演变及分期
I III avF ST抬高，Q波形成
心肌梗死定位诊断
心肌梗死定位诊断 肢体导联的导联轴—额面六轴系统
心肌梗死定位诊断
反映水平面的情况
在心肌缺血心电图判断时一定要结合临 床综合分析，强调动态改变。
正常ST-T
心肌缺血时T波的改变
T波可变高尖（心内膜下缺血） T波可变低平或倒置（心外膜缺血） 对称性T波倒置或高耸价值较大。
心内膜下心肌缺血
心外膜下心肌缺血
心肌损伤的心电图表现（ST段）
ST段向量是从正常心肌指向损伤心肌
故心外膜下心肌损伤时(包括透壁性心肌缺 血), ST段向量从心内膜指向心外膜,出现 ST段抬高
心内膜下心肌损伤时, ST段向量从心外膜 指向心内膜,出现ST段压低.
早期(超急性期，缺血-损伤)
数分钟-数小时
高大直立对称的T波 ST段斜型升高 无病理Q波
急性期（缺血-损伤-坏死）
数小时/数日------数周
T波倒置 ST段斜型/弓背向上升高 病理性Q波
近期(亚急性期 坏死)
数周------数月
二度II型房室传导阻滞(Morbiz II型)
P波规则地出现，发生周期性的QRS波群 脱漏
P-R间期固定 多为器质性或阻滞部位在希氏束的远端
或束支，预后较差
二度II型房室传导阻滞(Morbiz II型)
三度房室传导阻滞(完全性房室传导阻滞)
P-P及R-R间期都各自维持自身固有的规 律性
T波倒置，但变浅 ST段恢复至基线 病理性Q波
陈旧期（坏死）
T波不再变化，多直立。 ST段恢复至基线，不再变化 病理性Q波
心肌梗死的图形演变及分期
I III avF ST抬高，Q波形成
心肌梗死定位诊断
心肌梗死定位诊断 肢体导联的导联轴—额面六轴系统
心肌梗死定位诊断
反映水平面的情况
在心肌缺血心电图判断时一定要结合临 床综合分析，强调动态改变。
正常ST-T
心肌缺血时T波的改变
T波可变高尖（心内膜下缺血） T波可变低平或倒置（心外膜缺血） 对称性T波倒置或高耸价值较大。
心内膜下心肌缺血
心外膜下心肌缺血
心肌损伤的心电图表现（ST段）
ST段向量是从正常心肌指向损伤心肌
故心外膜下心肌损伤时(包括透壁性心肌缺 血), ST段向量从心内膜指向心外膜,出现 ST段抬高
心内膜下心肌损伤时, ST段向量从心外膜 指向心内膜,出现ST段压低.
《心肌梗死心电图诊》课件
03
CATALOGUE
心肌梗死心电图诊断流程
初步判断
初步判断标准
根据心电图的典型表现，如ST段弓 背向上抬高等，初步判断是否可能为 心肌梗死。
重要性
初步判断是整个诊断流程的第一步， 有助于指导后续的定位和病因诊断， 提高诊断效率。
定位诊断
定位诊断标准
根据心电图的异常表现，结合患者的临床表现和体征，确定 心肌梗死的部位。
在慢性心肌缺血中的应用
1 2 3
诊断慢性心肌缺血
心电图是诊断慢性心肌缺血的重要手段之一，通 过观察ST段压低、T波倒置等特征性改变，有助 于及时确诊慢性心肌缺血。
评估心肌缺血程度
心电图可以反映心肌缺血的程度，通过观察ST段 压低程度、T波倒置深度等表现，有助于评估心 肌缺血的严重程度。
指导治疗
心电图的变化可以指导慢性心肌缺血的治疗，如 药物治疗、介入治疗等，有助于选择合适的治疗 方案。
02
CATALOGUE
心肌梗死心电图特征
心肌梗死的定义与分类
心肌梗死定义
心肌梗死是由于冠状动脉血流中 断或急剧减少，导致相应心肌持 久而严重的缺血，引起心肌坏死 。
心肌梗死分类
根据心电图表现，心肌梗死可分 为ST段抬高型心肌梗死和非ST段 抬高型心肌梗死。
心肌梗死的心电图表现
ST段抬高
T波倒置
重要性
定位诊断有助于了解梗死范围和程度，为治疗方案的选择提 供依据。
病因诊断
病因诊断标准
通过心电图、实验室检查和影像学检查等手段，确定心肌梗死的病因。
重要性
病因诊断有助于制定个性化的治疗方案，预防再次发生心肌梗死。
04
CATALOGUE
心肌梗死心电图鉴别诊断
不典型心肌梗死的心电图表现课件
不典型心肌梗死心电图表现的特征
揭示不典型心肌梗死心电图表现的独特特征，包括ST段抬高、Q波形成和ST段凹陷。
不典型心肌梗死心电图的诊断 和鉴别诊断
深入了解不典型心肌梗死心电图的诊断方法和鉴别诊断要点。探讨ST段压低、 动态变化和心肌缺血等指标。
常见的诊及处理
揭示不典型心肌梗死心电图容易导致的误诊情况，包括冠心病、胸膜炎和胸 腔积液。分享正确的处理方法。
预防和治疗方案
探索预防不典型心肌梗死的方法，包括生活方式改变和药物治疗。分享现代 技术在治疗中的应用。
结论及参考资料
总结不典型心肌梗死心电图表现的重要性和诊断的挑战。提供进一步学习和 参考资料。
不典型心肌梗死的心电图 表现ppt课件
充满惊喜和挑战的不典型心肌梗死心电图表现！探索临床背景、常见病因和 诊断方法。了解误诊处理、预防和治疗方案。
临床背景介绍
探索心肌梗死的背景，包括病因、发生率和影响因素。了解患者特征和病症严重程度的相关因素。
心电图常见表现及病因
深入研究典型和不典型心肌梗死心电图表现。探索胸痛病因、ST段变化和T波倒置等特征。
急性心肌梗死心电图梗死相关血管定位诊断课件
心电图在心肌梗死诊断中的重 要性
心电图是诊断急性心肌梗死的首要工具，能够提供关键的信息，如ST段抬高、 Q波和T波改变等。它能够快速、无创地帮助医生做出准确的诊断。
心电图图像的基本解读
心电图由多个导联记录的电信号组成，能够展示心脏的电活动。了解基本的 心电图波形和线条的含义，有助于准确解读心电图报告。
急性心肌梗死心电图梗死相关 血管定位诊断课件
本课件旨在详细介绍急性心肌梗死的心电图表现，以及如何通过心电图定位 梗死相关血管的方法和临床应用。让我们开始学习吧！
急性心肌梗死的定义和病因
急性心肌梗死是由于冠状动脉发生阻塞，导致心肌供血不足而引起的心肌坏 死。常见病因包括血栓形成、动脉粥样硬化和冠状动脉痉挛等。
心电图提示心肌梗死的常见特 征
心电图上常见的心肌梗死特征包括ST段抬高、Q波出现、T波倒置等。通过观 察这些特征，可以初步判断患者是否出现心肌梗死。
心电图判断心肌梗死相关血管的位置
心电图能够通过不同导联上ST段抬高的位置和改变的形态来定位心肌梗死所涉及的冠状动脉。这对于 选择合适的治疗手段非常重要心电图梗死相关血管定位诊断方法结合病人的症状、心电图表现和其他检查 结果，帮助医生准确定位心肌梗死相关的冠状动脉病变。
心电图梗死相关血管定位诊断 的局限性及展望
尽管心电图梗死相关血管定位诊断方法在临床上得到广泛应用，但其有一定 的局限性，如不适用于部分特殊情况。未来的研究将进一步提高其准确性和 可靠性。
心肌梗死心电图-基层胸痛中心培训课件

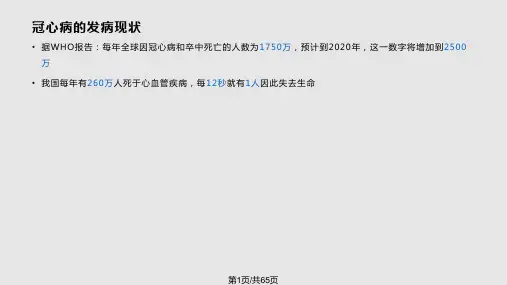

冠状动脉疾病
冠状动脉粥样硬化是导致心肌梗死最常见的病因。
常见心肌梗死的心电图特征
ST段抬高 T波倒置 Q波
代表心肌缺血和损伤的重要指标。 心肌损伤后T波出现倒置，代表心肌恢复的指标。 持续出现的Q波可能意味着心肌坏死。
心肌梗死的急救处理
1
立即呼叫急救
拨打急救电话并告知症状和情况。
2
保持静止和平卧
冠脉狭窄、栓塞和血栓形 成是心肌梗死的主要病理 生理学机制。
3 危险因素
高血压、高血脂、糖尿病、 吸烟和家族遗传等是心肌 梗死的常见危险因素。
心肌梗死的分类和病因
ST段抬高性心肌梗死
主要由完全闭塞引起的冠状动脉供血不足导致心肌 缺血，可造成严重的心肌损伤。
非ST段抬高性心肌梗死
通常由不完全闭塞引起，心肌缺血轻至中度，心肌 损伤较少。
康复护理
心脏康复、心理支持和症状管 理等。
预后评估
评估患者的心功能和病情发展 情况。
心肌梗死的预防和康复措施
健康生活方式
戒烟、控制体重、健康饮食和定期运动。
规律用药
按医生的嘱托正确使用药物，如抗血小板药和降脂 药。
减少心肌缺血和损伤。
3
迅速服用硝酸甘油
扩张冠状动脉，增加心肌灌注。
心电图诊断心肌梗死的注意事项
1 及时采集心电图
在症状出现后尽快进行心电图检查。
2 多导联检查
多导联心电图可以提高诊断准确性。
3 与病史结合
结合患者的病史和临床表现进行综合判断。
心肌梗死的临床管理和预后评估
药ቤተ መጻሕፍቲ ባይዱ治疗
抗凝治疗、抗血小板治疗和急 性冠脉介入治疗等。
心肌梗死心电图-基层胸 痛中心培训课件
《心肌梗死的心电图表现》课件【47页】
陈旧期
又称为愈合期，慢性期。常出现在心肌梗死 3~6个月之后。此期心电图图形演变过程已 经结束。
第二十八页，共47页。
陈旧期心电图表现
ST段恢复正常 T波恢复正常或持续倒置或低平而稳定不变 坏死型Q波多数持续终身少数病人因梗死范
围小，梗死瘢痕的挛缩或周围心肌代偿性肥 大，Q波变浅，甚至消失。
第十页，共47页。
发生机制
（1）“损伤电流学说” （2）“除极受阻学说”
第十一页，共47页。
坏死型改变
更进一步的缺血导致心肌细胞变性.坏死， 是心电图出现异常Q波。心肌梗死中出现异 常Q波是心肌坏死的标志。
第十二页，共47页。
坏死性Q波的心电图表现
1.出现异常Q波 在原先的无Q波的导联出现异常Q波。
第十六页，共47页。
心肌梗死的心电图演变与分期
心肌梗死发生后，随着心肌缺血·损伤·坏死的 发展和恢复，根据心电图图形的演变过程和 时间可将心肌梗死分为超急性期，急性期， 亚急性期和陈旧期。
第十七页，共47页。
超急性期
又称为超急性损伤期，于冠状动脉闭塞后即 刻出现，持续时间极为短暂。此期心电图最 主要的改变时T波高耸，并同时出现ST段斜 型抬高。由于急性损伤性阻滞，可出现QRS 波群振幅增高，时间轻度增宽，但尚未出现 异常Q波。
（Q/R>=1/4,Q波时限>=0.04s） 在不应该出现的q波的导联上出现q波。 原来正常范围的q波转变成异常Q波。
若在Q波或QS波上出现切迹，则更能确定为 异常Q波。
第十三页，共47页。
坏死性Q波的心电图表现
2.出现等位性Q波 （1）q波 （2）进展性Q波 （3）存在q波区 （4）QRS波群起始部有切迹或顿挫 （5）R波丢失
急性心肌梗死的心电图诊断(共23张PPT)
表现为 段抬高，其 形态多样化，常见的有弓背向上 ST 2、非ST段抬高型心肌梗死：罪犯血管常呈“不完全性闭塞”，多为白血栓（以血小板为主），溶栓治疗无益。
急性心肌梗死的临床诊断标准
型、斜升型、墓碑型、“巨 ST抬高。 R型”及凹面向上型 随着AMI早期介入治疗的开展及溶栓治疗的开展，一部分患者的心电图演变出现“加速”现象。
⑤冠造/尸检冠脉内血栓。
心电图诊断AMI的优点
① 对超急期、急性期的诊断较心肌坏死标记物敏感（心肌坏死标记物
异常升高有时间窗，在心肌坏死2-3小时出现，7-14日消失）。
② 心电图分型，对指导治疗及判断预后均有价值。 ③ 是评价再灌注治疗疗效的指标。 ④ 可大致判断梗死部位及梗死相关动脉。
⑤ 可诊断同时存在的心律失常。 ⑥ 检查无创、方便、普及、费用低、可多次重复。
疗起到了重要指导作用。
•17
心肌梗死心电图的定位诊断
部位
心电图受累导联
前间壁 前壁 前侧壁 广泛前壁 高侧壁
V1、 V2 V3 、 V4 V4～V6、Ⅰ、avL V1～V6 Ⅰ、avL
下壁
Ⅱ、Ⅲ、avF
后壁
V7～V9
右室
V1、V3R～V5R
•18
冠状动脉分布图
冠状动脉分布图
1.左冠状动脉（LCA）左主干（LM）
•9
正常q波 异常Q波
•10
急性心肌梗死时体表心电图 出现缺血、损伤、坏死的混合图形
•11
AMI的演变与分期
➢ 演变
➢ 何谓演变： AMI发生后，在心电图上出现一系列特征性、规律性 的动态改变，这一改变称为演变。
➢ 随着AMI早期介入治疗的开展及溶栓治疗的开展，一部分患 者的心电图演变出现“加速”现象。这将大大缩短急性心肌 梗死的病程，不同程度地改变心电图的表现和典型的演变过 程。
急性心肌梗死的临床诊断标准
型、斜升型、墓碑型、“巨 ST抬高。 R型”及凹面向上型 随着AMI早期介入治疗的开展及溶栓治疗的开展，一部分患者的心电图演变出现“加速”现象。
⑤冠造/尸检冠脉内血栓。
心电图诊断AMI的优点
① 对超急期、急性期的诊断较心肌坏死标记物敏感（心肌坏死标记物
异常升高有时间窗，在心肌坏死2-3小时出现，7-14日消失）。
② 心电图分型，对指导治疗及判断预后均有价值。 ③ 是评价再灌注治疗疗效的指标。 ④ 可大致判断梗死部位及梗死相关动脉。
⑤ 可诊断同时存在的心律失常。 ⑥ 检查无创、方便、普及、费用低、可多次重复。
疗起到了重要指导作用。
•17
心肌梗死心电图的定位诊断
部位
心电图受累导联
前间壁 前壁 前侧壁 广泛前壁 高侧壁
V1、 V2 V3 、 V4 V4～V6、Ⅰ、avL V1～V6 Ⅰ、avL
下壁
Ⅱ、Ⅲ、avF
后壁
V7～V9
右室
V1、V3R～V5R
•18
冠状动脉分布图
冠状动脉分布图
1.左冠状动脉（LCA）左主干（LM）
•9
正常q波 异常Q波
•10
急性心肌梗死时体表心电图 出现缺血、损伤、坏死的混合图形
•11
AMI的演变与分期
➢ 演变
➢ 何谓演变： AMI发生后，在心电图上出现一系列特征性、规律性 的动态改变，这一改变称为演变。
➢ 随着AMI早期介入治疗的开展及溶栓治疗的开展，一部分患 者的心电图演变出现“加速”现象。这将大大缩短急性心肌 梗死的病程，不同程度地改变心电图的表现和典型的演变过 程。
急性心肌梗死的心电图诊断ppt课件
T波改变
Q波
R波
四、AMI的心电图预测因子
QRS波终末变形
ST 段变化导致QRS终末形态改变，正常状 态罕见或无ST段抬高的导联，见到等于R波 振幅50％或更高的J点； 在RS为主的导联S波消失。
波 终 末 变 形
QRS
墓碑形ST段抬高
急性心肌梗死早期可见一种特殊心电图表现，其ST段向上 凸起并快速上升高达8mm-16mm之间，凸起ST段顶峰高于其 前的R波，R波矮小。时限狭窄通常<0.04s，抬高ST段与其 后T的升肢相融合，因此难以辨认单独T波，且T波常无倒 置。 墓碑形ST段抬高是AMI早期或超急性期严重心肌损伤的表 现形式，以老年人发生率高。经临床观察呈墓碑形ST段抬 高者均发生透壁性心肌梗死，入院1周内并发症多、泵衰 竭、严重心律失常、完全性房室传导阻滞/束支阻滞、心 梗后心绞痛及心肌梗死扩展明显增多，死亡率显著增高。 可作为判断AMI预后的一个独立指标。
1.急性期心电图形态学
段 抬 高 的 形 态
ST
ST段抬高
水平的ST段于前壁急性心梗死最为常见凹 面向上其次，但在非病理晴况下也是最常 见的心电图改变。 ST段抬高呈凸面向上很 可能为ST段抬高型心肌梗死的表现但较水 平型或凹面向上型。 下壁和侧壁尝性心肌梗死时。 ST段水平、 凸面向上的(非凹面型)抬高对诊断ST段抬 高型心肌梗死高度特异。
QRS波群起始部的切迹、顿挫
在QRS波群起始40ms内，V4～V6导联上R波出 现≥0.05mV负向波，和小面积心梗有关。
QRS波群起始部的切迹、顿挫
R波丢失
R波丢失是指由于使梗死使相关导联R波振 幅降低。R波丢失的诊断标准尚不统一，我 们认为以下标准在临床上较为实用和可靠： 1.V1～V4。导联R波递增顺序改变。 2.两个连续的胸前导联R波振幅相差≥50％。 3.动态观察同一导联R波进行性丢失。
心肌梗死心电图培训课件
心肌梗死时外膜下心肌缺血范围较广， 该处复极延迟，复极程序与正常不同，从 内侧开始，T波向量背对缺血部位，故T波 倒置、尖深二肢对称（冠状T）。
心肌梗死心电图
8
特点：
1．暂时、可恢复的，仅影响了复极过程。 2．病理检查可无组织学改变。 3．心肌受轻而短暂的损伤，其他方式如损
伤、压力、炎症也可产生同样改变。心 肌细胞内超微结构中可逆性改变。
22
二、心肌梗死的临床心电图 诊断
不能凭一次心电图下结论，必须进行反复 复查，（如2小时复查一次），观察动态变化。 临床上不可能象实验那样明确分为三型，三种 改变往往在一个病人身上同时期内都存在，梗 死部位，区域大小及梗死时间各异。
心肌梗死心电图
23
（一）心肌梗死的分期
心肌梗死心电图
24
1．超急性损伤期（超急期）
心肌梗死心电图
30
心 肌 梗 死 的 急 性 发 展 期
心肌梗死心电图
31
急性前间壁心肌梗死
胸痛6h，V1-V3出现QS波，ST段斜行上升2-4mm
心肌梗死心电图
32
急 性 前 间 壁 心 梗 的 演 变
A –F 1-6d， G 14d， H 30d。
心肌梗死心电图
33
此期在高耸T波开始降低后即可出现 异常Q波（包括QS波），ST段从弓背向 上抬高逐渐下降至基线或接近基线，直 立T波可演变为后支开始（向下）倒置， 并逐渐加深。
（3）其他改变：
如VAT延长，R波振幅增加。
心肌梗死心电图
26
超急性期心肌梗死 V2、V3、V4 T波呈高尖型
心肌梗死心电图
27
A
B
超
治 疗 前
急 期
ST-T
心肌梗死心电图
8
特点：
1．暂时、可恢复的，仅影响了复极过程。 2．病理检查可无组织学改变。 3．心肌受轻而短暂的损伤，其他方式如损
伤、压力、炎症也可产生同样改变。心 肌细胞内超微结构中可逆性改变。
22
二、心肌梗死的临床心电图 诊断
不能凭一次心电图下结论，必须进行反复 复查，（如2小时复查一次），观察动态变化。 临床上不可能象实验那样明确分为三型，三种 改变往往在一个病人身上同时期内都存在，梗 死部位，区域大小及梗死时间各异。
心肌梗死心电图
23
（一）心肌梗死的分期
心肌梗死心电图
24
1．超急性损伤期（超急期）
心肌梗死心电图
30
心 肌 梗 死 的 急 性 发 展 期
心肌梗死心电图
31
急性前间壁心肌梗死
胸痛6h，V1-V3出现QS波，ST段斜行上升2-4mm
心肌梗死心电图
32
急 性 前 间 壁 心 梗 的 演 变
A –F 1-6d， G 14d， H 30d。
心肌梗死心电图
33
此期在高耸T波开始降低后即可出现 异常Q波（包括QS波），ST段从弓背向 上抬高逐渐下降至基线或接近基线，直 立T波可演变为后支开始（向下）倒置， 并逐渐加深。
（3）其他改变：
如VAT延长，R波振幅增加。
心肌梗死心电图
26
超急性期心肌梗死 V2、V3、V4 T波呈高尖型
心肌梗死心电图
27
A
B
超
治 疗 前
急 期
ST-T
第五章 心肌梗死的心电图诊断

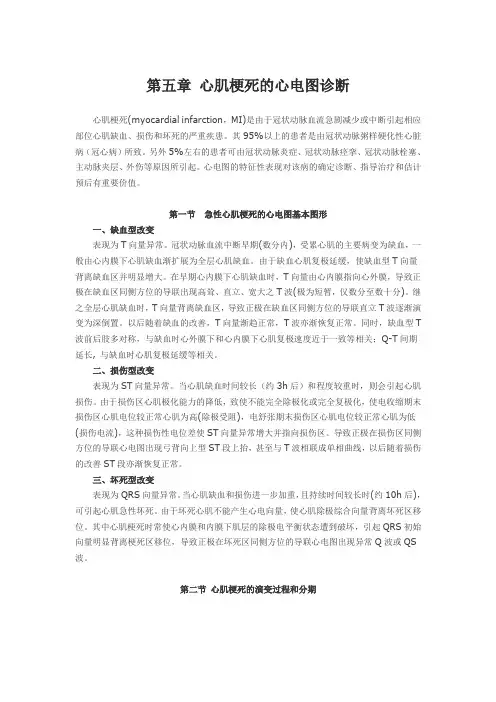

第五章心肌梗死的心电图诊断心肌梗死(myocardial infarction，MI)是由于冠状动脉血流急剧减少或中断引起相应部位心肌缺血、损伤和坏死的严重疾患。
其95%以上的患者是由冠状动脉粥样硬化性心脏病（冠心病）所致。
另外5%左右的患者可由冠状动脉炎症、冠状动脉痉挛、冠状动脉栓塞、主动脉夹层、外伤等原因所引起。
心电图的特征性表现对该病的确定诊断、指导治疗和估计预后有重要价值。
第一节急性心肌梗死的心电图基本图形一、缺血型改变表现为T向量异常。
冠状动脉血流中断早期(数分内)，受累心肌的主要病变为缺血，一般由心内膜下心肌缺血渐扩展为全层心肌缺血。
由于缺血心肌复极延缓，使缺血型T向量背离缺血区并明显增大。
在早期心内膜下心肌缺血时，T向量由心内膜指向心外膜，导致正极在缺血区同侧方位的导联出现高耸、直立、宽大之T波(极为短暂，仅数分至数十分)。
继之全层心肌缺血时，T向量背离缺血区，导致正极在缺血区同侧方位的导联直立T波逐渐演变为深倒置。
以后随着缺血的改善，T向量渐趋正常，T波亦渐恢复正常。
同时，缺血型T 波前后肢多对称，与缺血时心外膜下和心内膜下心肌复极速度近于一致等相关；Q-T间期延长, 与缺血时心肌复极延缓等相关。
二、损伤型改变表现为ST向量异常。
当心肌缺血时间较长（约3h后）和程度较重时，则会引起心肌损伤。
由于损伤区心肌极化能力的降低，致使不能完全除极化或完全复极化，使电收缩期末损伤区心肌电位较正常心肌为高(除极受阻)，电舒张期末损伤区心肌电位较正常心肌为低(损伤电流)，这种损伤性电位差使ST向量异常增大并指向损伤区。
导致正极在损伤区同侧方位的导联心电图出现弓背向上型ST段上抬，甚至与T波相联成单相曲线，以后随着损伤的改善ST段亦渐恢复正常。
三、坏死型改变表现为QRS向量异常。
当心肌缺血和损伤进一步加重，且持续时间较长时(约10h后)，可引起心肌急性坏死。
由于坏死心肌不能产生心电向量，使心肌除极综合向量背离坏死区移位。
