下载文档原格式
冲压工艺的基础知识和详细介绍【完整】一、冲压产品的工艺分类1、基本工序分类冲压工艺按其变形性质可以分为材料的分离与成型两大类。
分离工序是指坯料在冲压力的作用下，变形部位的应力达到抗拉强度以后，是坯料发生断裂而产生分离，从而获得所需形状与尺寸的工件的冲压工序。
成型工序是指坯料在冲压力的作用下，变形部位的应力达到屈服点，但未达到抗拉强度，使坯料产生塑性变形而不发生断裂分离，从而获得所需形状与尺寸的工件的冲压工序。
2、分离工序的类别分离工序按照其不同的变形机理分为冲裁、整修两大类。
冲裁：指用模具沿沿一定的曲线或直线冲切板料（包括以下几类）整修是对冲裁件的断面部分进行再加工的分离加工方法，整修变形是一种切削机理，其工件的尺寸精度和断面质量比冲裁件好。
3.成型工序的类别成型工序较多，包括：弯曲、拉深、翻边、胀形和挤压工艺等。
（具体如下：）二、冲裁1、冲裁产品的形态与成型过程介绍冲裁产品的形态。
冲裁产品的的断面分为：塌角、光亮带、断裂带、毛刺，这四种形态是在产品冲裁过程中于不同的阶段，不同的部位、不同的应力作用下产生的。
如上图，1塌角 :高度约等于8%T至15%T ；2.光亮带 :高度约等于15%T至55%T ；3.断裂带 :高度约等于35%T至75%T ；4.毛刺 :高度约等于5%T至10%T1）弹性变形阶段受力分析：刃口部分材料受剪切力，力的大小小于弹性极限，若力消失,则材料恢复原始状态。
状态描述：凸模施加压力于材料，材料略挤入凹模刃口。
2）塑性变形阶段受力分析:材料受力由边及中心，逐渐超过弹性极限状态描述：凸模进一步深入材料,在本阶段冲裁件产生塌角以及光亮带3）剪裂阶段受力分析:材料靠近凹模刃口的部分应力首先达到材料的抗剪切强度，使凹模刃口旁边的材料产生的裂纹增大。
而此时凸模刃口部分材料还处于塑性变形阶段,随着冲头的进一步深入材料，冲头附近材料也达到剪切强度，也产生裂纹，再往后两裂纹重合，材料分离。
状态描述：材料分离,上下裂纹重合时相互撕扯产生毛刺三、与产品设计相关的冲裁工艺要点及设计举例1、冲裁产品的分类、作用及结构冲孔 piercing作用 1.作为一般过孔使用(要求较低)；2.作为自攻牙底孔使用(产品设计要求光亮带比例较高)；3.作为高精度转轴孔使用(要求无毛刺,少断裂带)（采用机械去毛刺的方式或模具倒面的方式）注意：设计冲孔时,由于受到凸模强度的限制, 孔的尺寸不宜太小（一般大于0.5T）落料 stamping作用 1.作为一般外形使用(要求较低)；2.作为对接接头激光焊接装配使用(无毛刺、大的光亮带、小的断裂带间隙)；3、作为软饰支架使用(要求卷边或者去毛刺)注意：1、产品设计时应该使冲裁件各直线或曲线的连接处有适当的圆角.（否则凹模应力集中，容易损坏）；2、考虑到模具线切割的加工工艺，冲裁零件或者落料零件的最小R角不要小于R0.2。

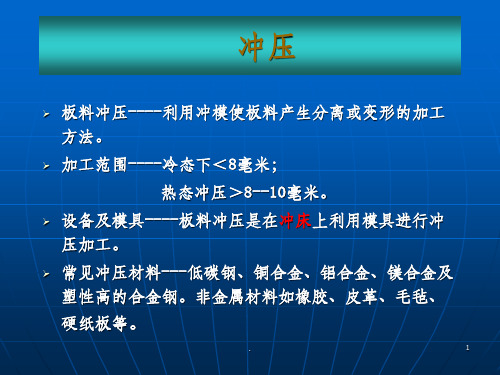

冲压工艺培训资料第一部分：冲压工艺概述1. 冲压加工简介冲压加工是一种利用模具将金属材料在冲压机上进行压制变形的成形加工方法。
它具有成形形状复杂的特点，适用于批量生产。
通过冲压工艺可以生产各种不同规格、不同材质的零部件，广泛应用于汽车制造、电子电器、家电、机械制造等行业。
2. 冲压工艺的优势（1）生产效率高：冲压工艺适用于批量生产，能够快速且精准地完成零件成形。
（2）成形精度高：通过模具的设计和冲压机的控制，可以实现对材料的精准成形，保证产品的质量。
（3）适用范围广：适用于各种金属材料的加工，并能够完成复杂形状的零部件生产。
第二部分：冲压工艺的基本流程1. 材料准备生产前需要准备好要加工的金属材料，包括板材、带材等。
材料的选择需要考虑到产品的要求和加工的难易程度。
2. 模具设计根据产品的设计图纸，设计适合的冲压模具。
模具的质量和精度直接影响到产品的成形质量。
3. 冲压加工在冲压机上进行冲压加工，通过上模和下模对金属材料进行变形成形。
在加工过程中需要严格控制加工参数，包括冲床的冲程、冲频、模具的装配和压力等。
4. 产品检测和调整冲压完成后，需要对成品进行检测，包括尺寸、形状和表面质量等。
如发现问题，需要及时调整冲压机和模具，保证产品质量。
第三部分：冲压工艺技术要点1. 金属材料的选择冲压加工通常需要使用金属材料，包括冷轧钢板、不锈钢、铝合金等。
不同材料的物理性能和加工特性不同，需要根据产品特点进行选择。
2. 模具设计和加工模具的设计和加工质量直接关系到产品的成形质量，良好的模具设计可以提高生产效率和产品质量。
3. 冲压参数的控制冲压加工中需要控制的参数包括冲程、冲频、模具的装配和压力等，合理的控制可以提高产品的成形精度和表面质量。
4. 成品检测与调整冲压完成后需要对成品进行检测，如尺寸、形状和表面质量，如有问题需要及时调整冲压机和模具，确保产品质量。
第四部分：冲压工艺的常见问题及处理方法1. 冲压过程中出现皱纹可能的原因：模具设计不合理、材料的拉伸性和强度不匹配、冲床参数控制不当等。
