预应力T型梁施工工艺

预应力混凝土后张梁作业指导书后张梁制作工艺流程图1、台座：预制梁在台座上进行，台座设反拱，按抛物线形式布设，台座如图18。

台座施工要点如下：2、模板：外模采用自制的大块钢模板，模板厚6mm，并加适当的∠75×75×75的角钢带以加强模板的刚度，底模固定在台座上。

模板表面平整；接缝严密不漏浆；拆装容易；施工时操作方便，并要保证安全，尤其要注意模板的加固工作，防止在浇筑砼及振捣时发生胀模等事故。

3、钢筋在钢筋加工厂制作，直接在制梁台座上绑扎成型。

4、波纹管及锚垫板的安放定位：①波纹管要逐根进行外观检验，表面不得有砂眼，咬口必须牢固，不得有松散现象，波纹管表面要清洁，不得有杂质，不得有锈蚀现象。

②波纹管的铺设要严格按设计给定的孔道坐标位臵控制，固定波纹管的钢筋支架要与梁体骨架钢筋焊牢，管道与定位钢筋绑扎结实，绑扎间距不大于50cm。

③管道铺设中，要确保管道内无杂物，管道敞口处，用塑料泡沫或塑料胶布封堵。

④管道波峰处的排气孔。

⑤锚垫安装前，检查锚垫板的几何尺寸是否符合设计要求，锚垫板要牢固地安装在模板上，锚垫板定位孔的螺栓要拧紧，垫板要与孔道严格对中，并与孔道端部垂直，不得错位。

⑥锚垫板上的灌浆孔封堵严密，以防进浆堵塞，在锚垫板与模板之间加一层橡胶式塑料泡沫垫，喇叭口与波纹管相接处，用塑料布缠裹，防止漏浆错孔。

⑸预应力钢材的加工及穿束钢绞线下料前根据台座设备的具体情况下料，下料长度留有钢绞线松弯因素的余量。

松弯余量通过计算确定，计算时考虑构件或台座长度、锚夹具长度和外露长度等。

本施工中抗弯余量为50-60cm。

下料时首先拉直，然后用钢尺丈量进行下料，下料在平直的场地进行，本桥预应力钢材为多束钢绞线，用砂轮机切割点两侧各5cm处用铁线扎紧，以免切断后散头。

①每束多根钢绞线之间必须做到平行，不得有缠绕扭绞现象。

②钢绞线在使用前，分批定量抽查，作力学试验，各项力学指标必须符合GB5244-85标准。

预应力简支t型梁桥研究概况预应力简支T型梁桥是一种常见的桥梁结构，其具有结构简单、施工方便、承载能力强等优点，因此在现代桥梁建设中得到了广泛应用。

本文将从预应力简支T型梁桥的结构特点、设计原则、施工工艺等方面进行探讨。

一、预应力简支T型梁桥的结构特点预应力简支T型梁桥是由T型梁和简支墩组成的桥梁结构，其主要结构特点如下：1. T型梁：T型梁是桥梁的主要承载构件，其截面形状为T形，具有较高的承载能力和刚度。

T型梁的上部结构一般采用钢筋混凝土结构，下部结构采用钢结构或钢筋混凝土结构。

2. 简支墩：简支墩是T型梁的支座，其结构简单，施工方便。

简支墩一般采用钢筋混凝土结构，其高度一般为T型梁高度的1/3至1/2。

3. 预应力：预应力是指在桥梁施工过程中，通过预先施加一定的拉力，使桥梁构件在使用过程中处于一定的预应力状态，从而提高桥梁的承载能力和抗震能力。

二、预应力简支T型梁桥的设计原则预应力简支T型梁桥的设计应遵循以下原则：1. 结构合理：桥梁结构应合理，满足承载能力和使用要求。

2. 施工方便：桥梁结构应考虑施工方便，减少施工难度和施工周期。

3. 经济合理：桥梁结构应经济合理，尽可能减少材料和人力成本。

4. 安全可靠：桥梁结构应安全可靠，满足使用要求和抗震要求。

三、预应力简支T型梁桥的施工工艺预应力简支T型梁桥的施工工艺主要包括以下步骤：1. 基础施工：首先进行桥墩基础的施工，包括桥墩基础的开挖、钢筋绑扎、混凝土浇筑等工作。

2. 梁体制作：梁体制作包括钢筋加工、混凝土浇筑、预应力张拉等工作。

在梁体制作过程中，需要注意梁体的尺寸精度和质量要求。

3. 梁体吊装：梁体制作完成后，进行梁体的吊装。

梁体吊装需要注意吊装设备的选择和吊装过程中的安全问题。

4. 梁体安装：梁体吊装完成后，进行梁体的安装。

梁体安装需要注意梁体的位置精度和安装质量要求。

5. 预应力张拉：梁体安装完成后，进行预应力张拉。

预应力张拉需要注意张拉设备的选择和张拉过程中的安全问题。

后张法预应力T梁施工方案在桥梁建设中，T形梁是一种常见的结构形式，具有承载能力强、刚度高等优点，在施工中采用后张法预应力技术对T形梁进行加固和增强，能够有效提高桥梁的承载能力和使用寿命。

本文将探讨后张法预应力T梁的施工方案。

1. 施工前准备在进行后张法预应力T梁施工之前，需要充分准备工作。

首先要对桥梁结构进行详细的检测和评估，确定需要进行预应力加固的部位和范围。

同时，需要制定详细的施工计划，包括施工方案、施工工艺、施工周期等内容。

2. 施工工艺流程2.1 预应力锚固首先，在T形梁的预应力施工过程中，需要进行预应力锚固。

通过预埋钢束或钢丝等预应力材料的锚固，将预应力力传递到T形梁结构中，以增强其承载能力。

2.2 后张预应力在预应力锚固完成后，通过专业的后张设备，对T形梁进行后张预应力处理。

在保证T形梁结构安全情况下，利用预应力材料施加预应力，增强梁体的承载能力和稳定性。

2.3 结构加固在后张预应力完成后，可以考虑结构加固措施，比如加固钢筋混凝土保护层、增加横向连接件等，以进一步提高T形梁的整体性能。

3. 施工注意事项3.1 施工质量在进行后张法预应力T梁施工过程中，施工人员需严格按照设计要求和施工规范进行操作，确保施工质量和安全。

3.2 施工安全在后张法预应力T梁施工过程中，需重视施工安全，采取有效的安全措施，确保施工人员和设备的安全。

4. 施工结束和验收在后张法预应力T梁施工完成后，需进行验收工作，包括对预应力锚固、后张预应力等施工环节的质量检查，并确保T形梁结构符合设计要求和规范要求。

结语后张法预应力T梁施工是提高桥梁承载能力和使用寿命的重要手段，在施工过程中需注意施工质量和安全，确保工程顺利完成。

希望本文对相关工程人员在后张法预应力T梁施工方案的实施提供一定参考和指导。

后张法预应力T梁施工方案预应力T梁是一种在混凝土中施加预应力的结构，主要由上部构造、预应力钢筋、形状钢、砂浆等组成。

预应力T梁具有强度高、刚度大、耐久性好等优点，广泛应用于桥梁、高速公路等工程中。

预应力T梁的施工方案包括以下几个步骤：1.设计在进行预应力T梁施工之前，需要先进行结构设计。

设计人员需要根据实际情况确定T梁的形状、尺寸、预应力钢筋的布置等参数。

同时，还需要考虑梁体和支座的受力情况，以确保T梁的承载能力和稳定性。

2.材料准备在施工开始之前，需要准备好所需的材料。

预应力钢筋是T梁的核心材料，其质量直接影响梁体的强度和刚度。

同时，还需要准备形状钢、砂浆等辅助材料。

3.制作支模在预应力T梁施工过程中，需要采用支模来支撑梁体和预应力钢筋。

支模需要根据设计要求制作，确保形状和尺寸的准确性。

支模的制作一般包括木模板的搭建、钢支撑架的安装等步骤。

4.预应力钢筋的张拉预应力钢筋的张拉是预应力T梁施工的关键步骤。

在张拉之前，需要先将预应力钢筋按照设计要求布置在支模中。

在张拉过程中，需采用液压张拉机等设备对钢筋进行张拉，使其产生预应力。

同时，还需要对张拉后的钢筋进行锚固，以确保预应力的传递。

5.浇筑混凝土在预应力钢筋张拉完成后，需进行混凝土的浇筑。

混凝土应按照设计要求配制，并采用振动器对其进行震实，以确保混凝土的密实性。

浇筑过程中，还需注意混凝土的温度和湿度控制，以避免裂缝和变形的发生。

6.养护在混凝土浇筑完成后，还需要进行养护工作。

养护的目的是使混凝土逐渐获得足够的强度和耐久性。

养护过程中，需对梁体进行湿润保护，并控制温度、湿度等环境因素。

以上是预应力T梁施工的一般方案，具体的施工过程还需根据实际情况进行调整。

同时，为保证施工质量，还需进行严格的质量控制和安全防护工作。

最后，还需进行验收测试，确保预应力T梁符合设计要求。

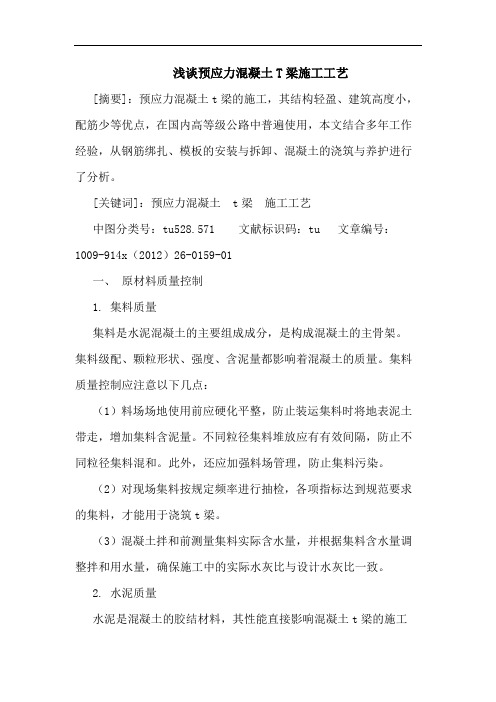

浅谈预应力混凝土T梁施工工艺[摘要]：预应力混凝土t梁的施工，其结构轻盈、建筑高度小，配筋少等优点，在国内高等级公路中普遍使用，本文结合多年工作经验，从钢筋绑扎、模板的安装与拆卸、混凝土的浇筑与养护进行了分析。

[关键词]：预应力混凝土 t梁施工工艺中图分类号：tu528.571 文献标识码：tu 文章编号：1009-914x（2012）26-0159-01一、原材料质量控制1. 集料质量集料是水泥混凝土的主要组成成分，是构成混凝土的主骨架。

集料级配、颗粒形状、强度、含泥量都影响着混凝土的质量。

集料质量控制应注意以下几点：（1）料场场地使用前应硬化平整，防止装运集料时将地表泥土带走，增加集料含泥量。

不同粒径集料堆放应有有效间隔，防止不同粒径集料混和。

此外，还应加强料场管理，防止集料污染。

（2）对现场集料按规定频率进行抽检，各项指标达到规范要求的集料，才能用于浇筑t梁。

（3）混凝土拌和前测量集料实际含水量，并根据集料含水量调整拌和用水量，确保施工中的实际水灰比与设计水灰比一致。

2. 水泥质量水泥是混凝土的胶结材料，其性能直接影响混凝土t梁的施工质量。

因此，要严格按照规范规定检验水泥材料的各项物理指标，质量合格方能使用。

对于不同厂家和不同批次水泥，均应进行混凝土配合比检验，检验满足要求方能使用。

水泥要存放于干燥的环境中，水泥库房应有防水防潮措施。

3. 钢筋质量钢筋是预应力混凝土t梁的重要组成部分，它不仅与混凝土和预应力筋共同承载，而且是构成t梁的骨架，其质量控制应注意以下几点：（1）按规范要求，对钢筋进行抽检，质量合格才能使用，保证预应力混凝土t梁采用的钢筋各种指标达到规范要求。

（2）加强钢筋焊接检查，防止钢筋虚焊。

特别是底板主筋由于是在台座上进行焊接，有时会发生个别主筋没有焊接的情况，若不注意检查浇筑混凝土后就会留下安全隐患。

（3）严格钢筋弯制加工管理，保证钢筋弯曲角度和实际搭接长度。

二、t梁预制的施工工艺1. 钢筋的绑扎和波纹管、锚垫板的安装（1）钢筋在加工场加工完成后，运至底座上进行安装绑扎。

t型梁施工工艺流程和方法一、模板工程。

T型梁的模板可重要啦。

咱们先来说说底模，底模得弄得平平整整的，就像给T 型梁打造一个超舒服的“床”。

一般会用钢板或者质量好的木板来做底模呢。

在安装底模的时候呀，要注意它的支撑一定要稳固，不然T型梁在“成长”过程中可就歪歪扭扭啦。

侧模呢，那可是要把T型梁的侧面形状给完美塑造出来的。

侧模的制作精度要求可高啦，就像给T型梁做一件合身又漂亮的“衣服”。

在安装侧模的时候，要和底模严密贴合，不能有大的缝隙，不然混凝土在浇筑的时候就会偷偷跑出来，那可就乱套咯。

而且呀，侧模还得用各种拉杆、支撑来固定好，让它稳稳当当的。

二、钢筋工程。

钢筋就像是T型梁的“骨头”。

咱们先把钢筋按照设计要求给加工好，该弯曲的弯曲，该截断的截断。

在加工的时候呀，尺寸可不能差太多，不然就像人的骨头长短不合适一样，T型梁的结构就会有问题。

然后把加工好的钢筋运到施工现场。

在绑扎钢筋的时候呢，要按照一定的顺序来。

先扎好主筋，就像搭好框架一样，再把那些箍筋一个个套上去绑紧。

钢筋之间的间距也要严格按照设计来，不能让它们挤在一起或者离得太远，这就像是人身上的骨头要有合适的间距才能支撑起身体一样。

三、混凝土工程。

混凝土就是T型梁的“肉”啦。

在浇筑混凝土之前，要先把模板和钢筋都检查一遍，确保没问题。

混凝土的配合比可得调好，就像做菜要放合适的调料一样。

水、水泥、沙子、石子的比例合适了，混凝土的质量才好。

浇筑的时候呢，要从T型梁的一端开始，慢慢往另一端浇。

而且要分层浇筑，一层一层的，就像盖房子一层一层往上盖一样。

在浇筑过程中，要用振捣棒把混凝土振捣密实，可不能有蜂窝麻面，不然T型梁就不美观也不结实啦。

四、预应力工程。

预应力就像是给T型梁加上一道“紧箍咒”，让它更结实。

先把预应力筋穿好，这个过程得小心点，不能把预应力筋弄伤了。

然后进行张拉，张拉的时候要按照规定的拉力和伸长量来操作，就像给人按摩的时候力度要合适一样。

张拉完了之后呢，还要进行压浆，把孔道给填满，这样预应力筋就不会生锈啦。

桥梁T型梁预应力施工技术桥梁T型梁是桥梁工程中不可缺少的一种构件，对于确保桥梁的稳固承重具有重要作用。

然而，随着建筑技术和工艺的进步，越来越多的施工技术被引入到桥梁建设中来，其中就包括了预应力施工技术。

那么，桥梁T型梁预应力施工技术是什么呢？T型梁预应力施工技术是一种先进的施工工艺，主要通过在钢筋或钢束上施加一定的拉力来达到预应力的目的，以增强混凝土的承载能力。

具体来说，这种技术会在混凝土浇筑前使用钢筋或钢束将模板中的混凝土板件用预程序设定的张力牢固地粘结在一起，在混凝土浇筑后，张力逐渐释放，并向混凝土施加压力。

这样，当外力作用于T型梁时，就会有与传统混凝土结构相比更大的承载能力和抗震能力。

理论上，T型梁预应力施工技术的优点是显而易见的。

首先，它可以提高桥梁的整体承载能力和耐震能力。

其次，该技术可以减少混凝土的开裂现象，延长桥梁的使用寿命。

另外，T型梁预应力施工技术也节约了施工时间，减少了工程成本。

然而，这种技术也存在一些难点和风险。

首先，预应力的调控是一项必要的工作。

如果预应力过大或过小，都会对桥梁的承载能力产生潜在的危害。

因此，控制和调节预应力的过程需要十分精密。

其次，在施工时应注意预应力的均匀施加和调整，以确保结构整体的稳定性和安全性。

值得一提的是，T型梁预应力施工技术在应用实践中也面临一定的困难和挑战。

比如，混凝土本身的性质和特点、钢筋和钢束的使用要求、施工模板的设计和制作等方面都需要考虑周到，增加了施工难度。

而且每个项目都需要进行根据具体情况进行设计，这也增加了设计的复杂度。

综上所述，桥梁T型梁预应力施工技术是一种先进的施工方法，在桥梁工程中有着广泛的应用。

然而，它也存在一定的难点和风险，施工过程中需注意控制预应力和调整稳定性。

因此，在应用这种技术时，建议在专业团队的指导下进行，确保施工的安全和质量。

梁场参观第二弹-T梁预制施工工艺及流程之前小编带着大家参观过小箱梁的施工工艺及流程，这次我们来看T梁的施工及流程，话不多说，直奔正题。

1、T梁模板制作与安装T梁模板以厚6mm钢板作为面板；面板横肋采用[8槽钢，间距30cm；竖肋采用[10槽钢，设置内外两层，内外层以[10槽钢斜撑及横撑焊接连成整体构成骨肋，纵向骨肋间以[8槽钢横联相连，骨肋间距1.0m；外侧竖肋上端及内侧竖肋下端设两根[8通常槽钢，做对拉螺栓孔背肋，高度和底座预留孔对齐。

模板制作成可以调整横坡的，在有横坡变化的T梁翼缘板模板设置螺丝螺杆，确保能根据设计要求进行横坡调整，吊装后保持横坡平顺。

横隔板底模设计要求制作活动的、单独拆卸，以保证在先拆除侧模后，横隔板的底模仍能起支撑作用，直至张拉施工后才能拆除，避免横隔板与翼缘、腹板交界处出现因横隔板过早悬空而产生裂纹，并且多制作出来一套；横隔板要求脱模顺滑，在制作时，上口内侧27cm，上口外侧22cm，下口内侧22cm，下口外侧18cm。

模板的长度按标准梁长制作，梁长变化段设置在靠梁端的第一个中横隔梁与T梁腹板变宽点之间，侧模长度一般要比设计梁长1‰，每套模板还应配备相应的锲块模板调节，以适应不同梁长的需求。

T梁梁端预留的横向钢筋不得贴模预制后再扳起，端部侧模必须根据设计规定的横向钢筋位置、间距进行开槽、开孔，确保T梁端头横向钢筋能通长设置，数量符合设计要求，对与波纹管、钢筋骨架冲突的横向钢筋应合理避开，不得截断或不安装。

T梁横隔板端头模板采用整体式模板，顶面到行车道板顶端，与两侧翼缘环形筋梳型模板对齐。

模板上严格按设计规定的钢筋位置、间距进行开槽、开孔，尤其是横隔板顶端的主筋位置必须打孔，控制主筋的平面和水平位置，保证梁体架设后横隔板连接顺畅。

一片T梁模板分二次安装，第一次是肋板内预应力管道安装完后，将锚垫板与端模板用螺栓固定，端模板安装就位；第二次是安装侧模，由中间向两端对称安装。

模板拆除顺序遵循先支后拆、后支先拆的原则。

后张法预应力T梁预制施工监理控制要点后张法预应力T梁预制施工监理控制要点后张法预应力T梁预制施工监理控制要点一、预应力构件特点预应力混凝土是为了弥补混凝土过早出现裂缝现象而衍生的混凝土施工方法，主要施工工艺为:构件使用（加载）以前，预先给混凝土一个预压力，即在混凝土的受拉区内，用人工加力的方法，将钢筋进行张拉，利用钢筋的回缩力，使混凝土受拉区预先受压力。

广西钦州港金谷港区鹰岭作业区3#、4#泊位工程T型梁施工采用后张法预应力施工工艺，相比较普通T型梁，预应力T梁存在以下优缺点：（一）预应力构件优点1. 抗裂性好，刚度大。

由于对构件施加预应力，大大推迟了裂缝的出现，在使用荷载作用下，构件可避免出现裂缝，或使裂缝推迟出现，提高了构件的刚度，增加了结构的耐久性。

2. 节省材料，减小自重。

其结构由于必须采用高强度材料，因此可减少钢筋用量和构件截面尺寸，节省钢材和混凝土，降低结构自重，对大跨度和重荷载结构有着明显的优越性。

3. 可以减小混凝土梁的竖向剪力和主拉应力。

预应力梁混凝土梁的曲线钢筋（钢绞线）可以使梁中支座附近的竖向剪力减小；又由于混凝土截面上预应力的存在，使荷载作用下的主拉应力也就减小，这利于减小梁的腹板厚度，使预应力混凝土梁的自重可以进一步减小。

4. 提高受压构件的稳定性。

当受压构件长度较大时，在受到一定的压力后，构件中间区域便容易被压弯，以致构件丧失稳定而被破坏。

如果对钢筋混凝土梁、柱、板施加预应力，使纵向受力钢筋张拉得很紧，不但预应力钢筋本身不容易压弯，而且可以帮助周围的混凝土提高抵抗压弯的能力。

5. 提高构件的耐疲劳性能。

因为具有强大预应力的钢筋，在使用阶段因加载或卸载所引起的应力变化幅度相对较小，故此可提高抗疲劳强度，这对承受动荷载的结构来说是很有利的。

6. 预应力可以作为结构构件连接的手段，促进大跨结构新体系与施工方法的发展。

（二）预应力构件缺点1. 工艺较复杂，对质量要求高，因而需要配备一支技术较熟练的专业队伍。
