水压致裂法
水力压裂法（hydrofracturing method）又称水压致裂法。
一种绝对地应力测量方法。
测量时首先取一段基岩裸露的钻孔，用封隔器将上下两端密封起来；然后注入液体，加压直到孔壁破裂，并记录压力随时间的变化，并用印模器或井下电视观测破裂方位。
根据记录的破裂压力、关泵压力和破裂方位，利用相应的公式算出原地主应力的大小和方向。
水力压裂技术的运作如下，把水，砂子和化学试剂的混合液高压泵入地层深处的岩石，打开小的缝隙以允许石油和天然气更流畅的流到钻井口。
水平钻探首先是垂直向下一英里或更深开一个钻井，然后再朝水平方向同样以一英里或更长的距离打开另外一个钻井。
这样一来，水平钻探便能进入大面积区域的储油岩石。

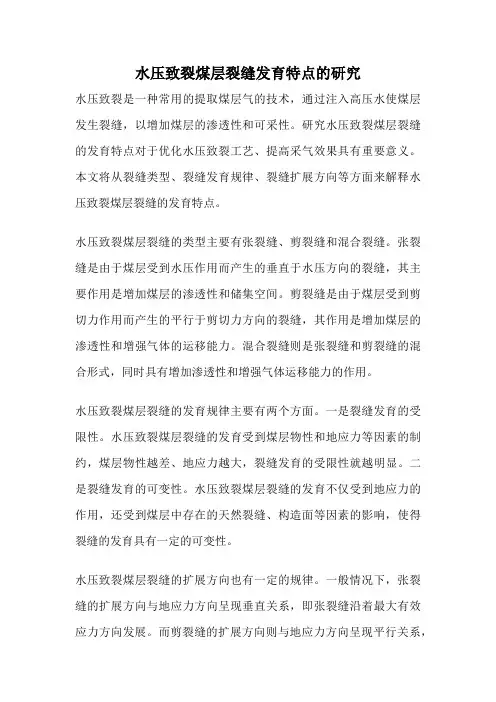

水压致裂煤层裂缝发育特点的研究水压致裂是一种常用的提取煤层气的技术，通过注入高压水使煤层发生裂缝，以增加煤层的渗透性和可采性。
研究水压致裂煤层裂缝的发育特点对于优化水压致裂工艺、提高采气效果具有重要意义。
本文将从裂缝类型、裂缝发育规律、裂缝扩展方向等方面来解释水压致裂煤层裂缝的发育特点。
水压致裂煤层裂缝的类型主要有张裂缝、剪裂缝和混合裂缝。
张裂缝是由于煤层受到水压作用而产生的垂直于水压方向的裂缝，其主要作用是增加煤层的渗透性和储集空间。
剪裂缝是由于煤层受到剪切力作用而产生的平行于剪切力方向的裂缝，其作用是增加煤层的渗透性和增强气体的运移能力。
混合裂缝则是张裂缝和剪裂缝的混合形式，同时具有增加渗透性和增强气体运移能力的作用。
水压致裂煤层裂缝的发育规律主要有两个方面。
一是裂缝发育的受限性。
水压致裂煤层裂缝的发育受到煤层物性和地应力等因素的制约，煤层物性越差、地应力越大，裂缝发育的受限性就越明显。
二是裂缝发育的可变性。
水压致裂煤层裂缝的发育不仅受到地应力的作用，还受到煤层中存在的天然裂缝、构造面等因素的影响，使得裂缝的发育具有一定的可变性。
水压致裂煤层裂缝的扩展方向也有一定的规律。
一般情况下，张裂缝的扩展方向与地应力方向呈现垂直关系，即张裂缝沿着最大有效应力方向发展。
而剪裂缝的扩展方向则与地应力方向呈现平行关系，即剪裂缝沿着最大剪应力方向扩展。
水压致裂煤层裂缝的发育特点主要包括裂缝类型的多样性（张裂缝、剪裂缝和混合裂缝）、发育规律的受限性和可变性，以及裂缝的扩展方向与地应力方向的关系。
研究水压致裂煤层裂缝的发育特点对于优化水压致裂工艺、提高采气效果具有重要意义。
水压致裂法测量地应力院系：地科院姓名：陆凯学号：201622000064提交日期：2016年11月27日摘要：水压致裂法在地质工程中广泛于测量地应力。
传统的水压致裂法理论是建立在弹性力学平面应变理论的基础之上的,用于测量地质条件简单的情况下的二维地应力,但是传统水压致裂法的由于存在许多不足,因此再次出现了提出了三维地应力测量理论,采用最小主应力破坏准则进行水压致裂法三维地应力测量,对地质条件比较复杂的地区可以用该方法进行测量,但是还需要进一步的改进。
传统的水压致裂法理论和三维地应力测量理论各有优缺点。
关键词：地应力测量传统水压致裂法三维地应力测量理论最小主应力水压致裂法是测量]3-1[地壳深层岩体地应力状态的一种有效方法,对地应力测量的测试原理基于三个基本假设:(1)地壳岩石是线性均匀、各向同性的弹性体;(2)岩石为多孔介质时,流体在孔隙内的流动符合达西定律;(3)主应力方向中有一个应力方向与钻孔的轴向平行。
向封闭的钻孔内注入高压水,当压力达到最大值P f后,钻孔井壁会发生破裂导致井内压力下降,为维持裂隙保持张开状态,孔内压力最终会达到恒定值,不再注入后,孔内压力迅速下降,裂隙发生愈合,之后压力降低速度变慢,其临界值为瞬时关闭压力P s,完全卸压后再重新注液,得到裂隙的重张压力P r以及瞬时关闭压力P s,最后通过由仪器记录裂缝的方向。
一、传统的水压致裂法传统的水压致裂法]8-4[应力测量理论和方法是建立在弹性力学平面应变理论的基础之上的,它的前提是原地应力场中的两个主应力方向构成一个平面,而第三个主应力是与这两个主应力垂直的。
利用一个铅直井孔进行水压致裂应力测量得到两个水平主应力的大小和方向,而垂向主应力的值是由岩石的密度按静岩压力计算得出。
传统水压致裂法采用最大单轴张应力的破裂准则,没有考虑轴向应力δz和径向应力δs对孔壁四周围岩的约束效应。
切向应力δ0随液压P w不断增大,由压应力转变为张应力状态,再由张应力逐渐增大达到围岩抗拉强度T,井壁四周围岩沿剪切方向产生破裂。
裂缝深度报告模板
一、概述
本文档提供了裂缝深度报告编写的模板，用于描述裂缝在结构体中的分布情况以及裂缝的深度、长度等属性。
二、报告模板
1. 结构体信息
在报告中，必须包含结构体的名称、类型、建造日期等基本信息，并提供结构体的设计图纸和相关技术资料。
此外，需要提供结构体的现状表述，包括结构体的主要用途、使用时间、维修历史等信息，从而为裂缝分布的原因提供背景信息。
2. 裂缝分布情况
需绘制一幅包含裂缝分布情况的示意图，其中需标出裂缝的位置、方向、长度等信息。
同时需要对裂缝的形态、数量、分布密度、分布区域等进行描述，这些信息是分析裂缝深度的基础。
3. 裂缝深度与长度
在报告中，必须提供裂缝深度和长度数据，可以采用表格的形式进行呈现。
表格的字段包括：裂缝标号、位置、方向、深度、长度、分布区域、使裂缝产生的原因、治理措施等。
4. 裂缝寿命评估
为了对裂缝的严重程度进行评估，需要进行裂缝的寿命评估。
由于此评估需要考虑的因素众多，通常需要借助专业的软件进行计算。
在报告中，可以简要介绍评估方法和参数，并提供计算结果和分析。
5. 结论与建议
在分析后，需要进行结论与建议的提出。
结论是基于对裂缝深度和寿命评估的分析而得出的，应该简明扼要，具体表述结构体的安全状况和维护要求。
建议是针对现状提出的技术和管理方案，可依据各种情况提出不同类型的建议。
三、总结
裂缝深度报告编写旨在对结构体的安全运行提供指导，并建议必要的维修和整改措施。
编写这种报告需要专业知识和实践经验，因此可以根据报告的具体情况，适当调整模板内容，以便制作出一个更严谨、更具体的报告。

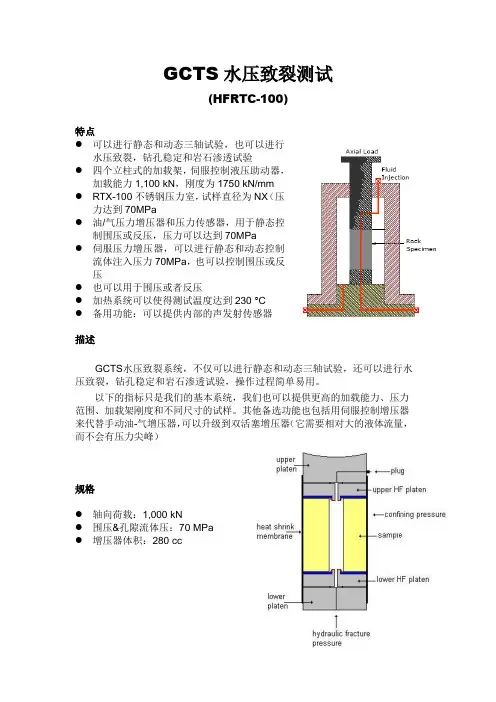

GCTS水压致裂测试
