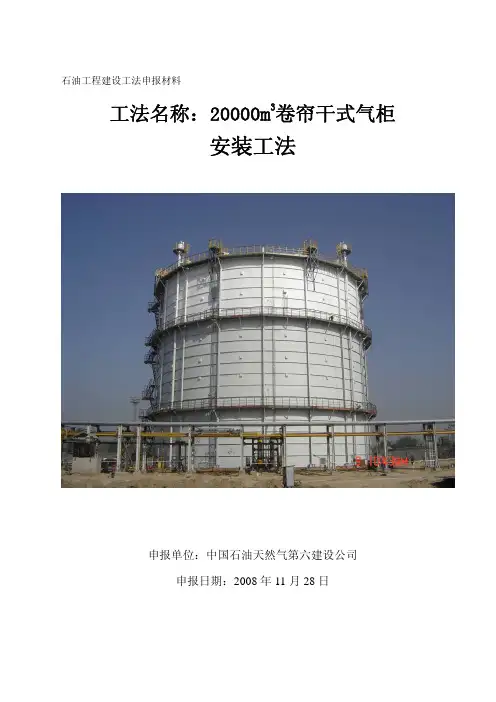

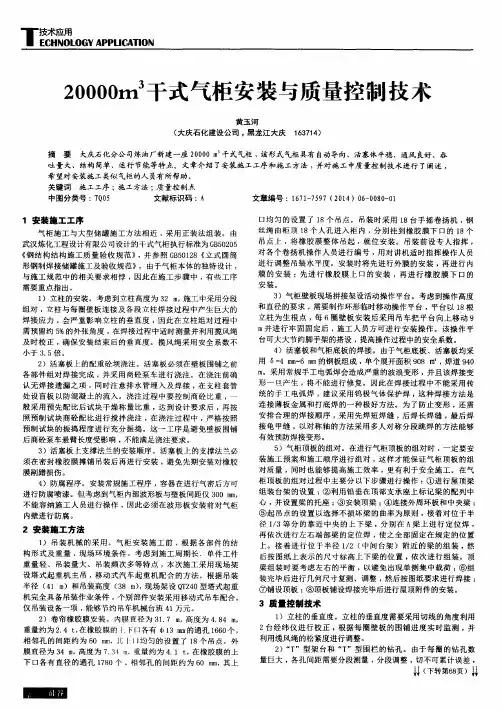

20000m3卷帘干式气柜安装工法
- 格式:pdf
- 大小:2.66 MB
- 文档页数:45
20000立方干式卷帘橡胶密封型气柜施工注意事项20000m3干式卷帘橡胶密封型气柜施工注意事项摘要:本文在对2万m3的卷帘式干式气柜的结构特点进行了分析,同时指出了可能导致密封失效的因素,并指出在施工过程应注意哪些问题并采取相对应的策略,从而确保工程质量,建设优良工程。
关键词:干式气柜密封橡胶密封帘一、干式卷帘橡胶密封型气柜结构特点卷帘式干式气柜的工作原理是内外圈使用密封帘和加了活塞环的密封槽钢相结合,柜壁处使用密封角钢,然后用螺丝拧紧进行连接密封。
之后经过水平测平与调平设备推动活塞可以平稳快速升降。
这种装置的特点是密封比较严实、短时间内吞吐量大。
二、密封失效的因素分析关于密封使其失效的原因大致有以下几点:第一,气柜的底部、活塞板侧部,用的材料比较薄、易腐蚀,不好焊接。
尤其是活塞经过的区域,焊接部位质量不达标,在活塞急速反复升降的冲击下,更容易出现开裂现象,导致密封失败。
第二,密封帘采用的是橡胶材质。
这种材质在安装使用过程中最容易损坏。
比方说在开箱、散开、安装的时候,如果说使用方法不正确,很容易就会造成密封帘的划破、折皱错位、变形、和密封角钢连接不完全等导致密封失败的现象。
第三,需要和密封帘进行连接的设备,包括柜壁、T型挡板和波形板、活塞部位设施包括导向板、环,压条等,它们的接触面是不是光洁,是影响橡胶密封帘工作效果的关键因素。
如果这些设备和密封帘接触的部位有疤痕或者其他尖锐物件存在,那么就会对密封帘造成损伤,影响气柜在工作过程中的密封效果。
第四,测平和调平设备的准确性,是活塞装置平稳工作的保障。
假若这两个设备出现故障,会导致橡胶密封帘和侧壁之间相互挤压,从而出现密封帘破损,密封失败。
第五,气柜放散部位的正常工作,也是保证气柜密封效果的关键所在。
如果放散部位不能正常进行放、散,就会导致密封帘被扯破或者放散密封面泄露。
第六,在对气柜进行试验或者试用的时候,如果和密封帘有接触的部位落入一些尖锐物,会划伤密封帘,导致密封效果不佳。

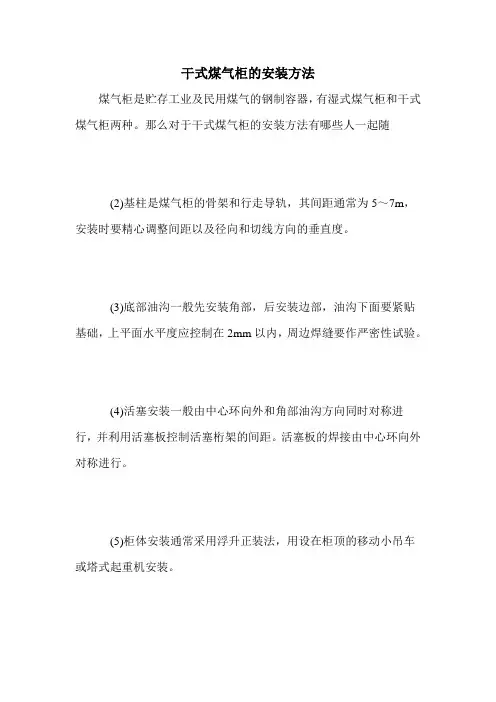

干式煤气柜的安装方法
煤气柜是贮存工业及民用煤气的钢制容器,有湿式煤气柜和干式煤气柜两种。
那么对于干式煤气柜的安装方法有哪些人一起随
(2)基柱是煤气柜的骨架和行走导轨,其间距通常为5~7m,安装时要精心调整间距以及径向和切线方向的垂直度。
(3)底部油沟一般先安装角部,后安装边部,油沟下面要紧贴基础,上平面水平度应控制在2mm以内,周边焊缝要作严密性试验。
(4)活塞安装一般由中心环向外和角部油沟方向同时对称进行,并利用活塞板控制活塞桁架的间距。
活塞板的焊接由中心环向外对称进行。
(5)柜体安装通常采用浮升正装法,用设在柜顶的移动小吊车或塔式起重机安装。
(6)压重块按设计要求和实际重量配置,并要考虑活塞倾斜情况。
(7)密封装置是密封煤气的关键部位,一般应在柜体结构安装完成、不再进行电焊和气割作业后开始安装。
安装顺序为:滑板组装一帆布组装一角部组装一油沟内组装一隔离装置组装277麟一检验
一注油。
(8)活塞走行试验在柜体与密封装置安装调试完成后进行,主要是对活塞倾斜、密封油系统、导轮、密封装置等进行综合性考核。
(9)走行试验分慢速和快速两种:先采用慢速(一般为1~
2m/rai’n)进行全行程上升或下降试验,完成后再进行快速下降试验。

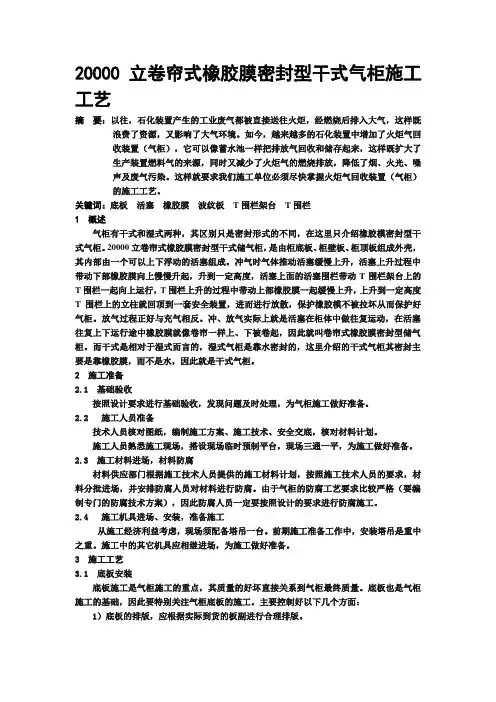

20000立卷帘式橡胶膜密封型干式气柜施工工艺摘要:以往,石化装置产生的工业废气都被直接送往火炬,经燃烧后排入大气,这样既浪费了资源,又影响了大气环境。
如今,越来越多的石化装置中增加了火炬气回收装置(气柜),它可以像蓄水池一样把排放气回收和储存起来,这样既扩大了生产装置燃料气的来源,同时又减少了火炬气的燃烧排放,降低了烟、火光、噪声及废气污染。
这样就要求我们施工单位必须尽快掌握火炬气回收装置(气柜)的施工工艺。
关键词:底板活塞橡胶膜波纹板T围栏架台T围栏1 概述气柜有干式和湿式两种,其区别只是密封形式的不同,在这里只介绍橡胶模密封型干式气柜。
20000立卷帘式橡胶膜密封型干式储气柜,是由柜底板、柜壁板、柜顶板组成外壳,其内部由一个可以上下浮动的活塞组成。
冲气时气体推动活塞缓慢上升,活塞上升过程中带动下部橡胶膜向上慢慢升起,升到一定高度,活塞上面的活塞围栏带动T围栏架台上的T围栏一起向上运行,T围栏上升的过程中带动上部橡胶膜一起缓慢上升,上升到一定高度T围栏上的立柱就回顶到一套安全装置,进而进行放散,保护橡胶模不被拉坏从而保护好气柜。
放气过程正好与充气相反。
冲、放气实际上就是活塞在柜体中做往复运动,在活塞往复上下运行途中橡胶膜就像卷帘一样上、下被卷起,因此就叫卷帘式橡胶膜密封型储气柜。
而干式是相对于湿式而言的,湿式气柜是靠水密封的,这里介绍的干式气柜其密封主要是靠橡胶膜,而不是水,因此就是干式气柜。
2 施工准备2.1 基础验收按照设计要求进行基础验收,发现问题及时处理,为气柜施工做好准备。
2.2 施工人员准备技术人员核对图纸,编制施工方案、施工技术、安全交底,核对材料计划。
施工人员熟悉施工现场,搭设现场临时预制平台,现场三通一平,为施工做好准备。
2.3 施工材料进场,材料防腐材料供应部门根据施工技术人员提供的施工材料计划,按照施工技术人员的要求,材料分批进场,并安排防腐人员对材料进行防腐。
由于气柜的防腐工艺要求比较严格(要编制专门的防腐技术方案),因此防腐人员一定要按照设计的要求进行防腐施工。

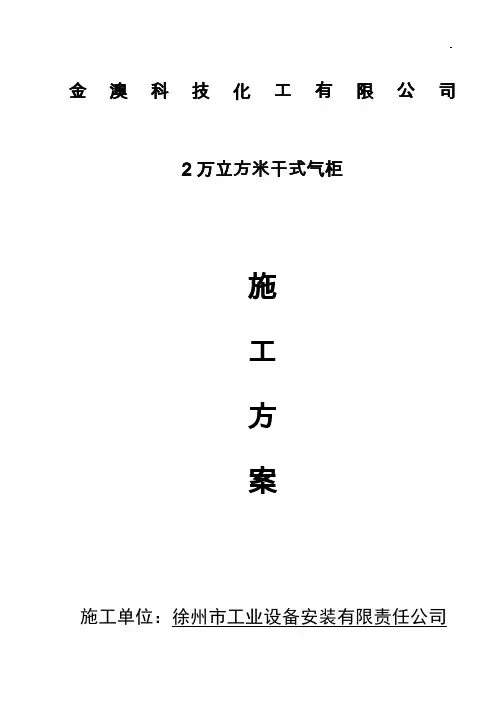

金澳科技化工有限公司2万立方米干式气柜施工方案施工单位:徐州市工业设备安装有限责任公司目录一、编制说明(一)项目概述(二)编制依据二、工程概况(一)工程简介(二)工程项目分工三、工程特点四、施工部署(一)总体目标(二)施工准备(三)施工组织五、施工现场平面布置六、施工方案(一)施工程序(二)基础与半成品构件复检(三)施工工艺(四)施工注意事项(五)工艺焊接(六)气柜本体防腐刷漆七、劳动力安排八、施工机具设备计划九、工程的各项保证措施十、性能调整与试运行(一) 概述 (二) 气密性试验(三) 储气柜试运行 (四)气体置换一、编制说明(一)项目概述:本工程项目2万m3 干式煤气柜由:湖北金澳科技化工有限公司投资建设,中国市政工程西北设计研究院设计,气柜形式为橡胶膜密封干式储气柜,该气柜属于瓦斯气发电配套工程,储存介质为瓦斯气。
(二)编制依据:1)《建筑钢结构焊接规程》JGJ81-912)《工业自动化仪表工程施工及验收规范》GBJ93-863)《电气装置安装工程施工及验收规范》GB50169-20064)《电气装置爆炸和火灾危险环境安装工程施工及验收规范》GB50257-965)《钢结构工程施工质量检验标准》GB50205—20016)《橡胶膜密封干式储气柜安装精度标准》院标M292—20037)《橡胶膜密封储气柜气密性试验方法》院标M562-20038)《橡胶膜密封储气柜调试说明》院标M563-2003二、工程概况:(一)工程简介湖北金澳科技化工有限公司2万m3橡胶膜密封干式储气柜,设计指标:公称容积20000m3,有效容积20478.8m3柜体直径34377mm,柜体高度28500mm,总高度33900mm,活塞行程22.5m,立柱数量18根,2段橡胶膜,气体压力为2600-3300Pa,橡胶膜总面积为1300m2。
工程内容包括气柜本体钢结构制作、安装、防腐、调试;柜体避雷及照明系统;自控仪表安装调试。

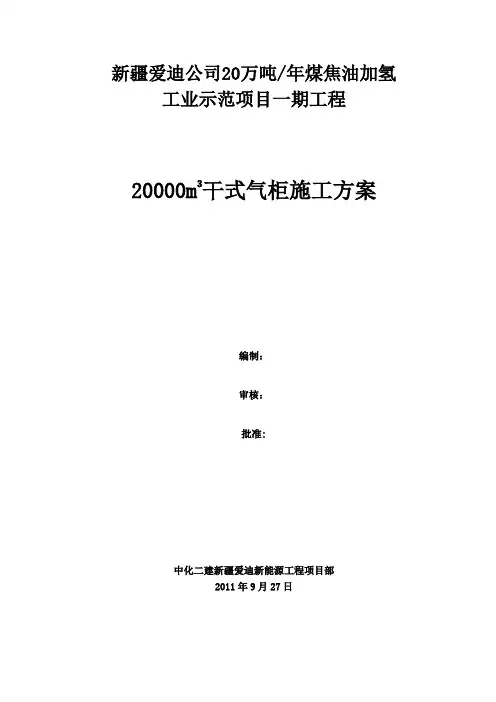

新疆爱迪公司20万吨/年煤焦油加氢工业示范项目一期工程20000m3干式气柜施工方案编制:审核:批准:中化二建新疆爱迪新能源工程项目部2011年9月27日目录一、编制依据1。
新疆爱迪新能源有限公司20万吨/年焦油加氢工程20000m3干式气柜基础土建施工图纸.2.国家颁发的现行施工规程、规范及质量验评标准。
3。
中化二建集团有限公司的质量管理体系文件、环境管理体系文件、职业健康安全管理体系文件.4。
中化二建集团有限公司历年工程项目施工经验和公司施工综合优势、施工方法。
1 二、工程概况:本工程20000m3干式气柜基础为钢筋混凝土环形承台结构,承台座落于地耐力大于350Kpa的地基上,承台面标高-0。
026m,底标高—1.526m,环形承台厚1。
5m。
环形承台内半径为15.7485m,外半径为17。
7485m,环形承台宽2m,齿块处承台宽度1.3m。
由于环形承台长达52m左右,为防止混凝土的收缩开裂,因此沿环形承台中设一条1000宽后浇带.承台材料采用:基础混凝土C30,抗冻D150;钢筋:HRB335,主要规格为Ф12、Ф14、Ф18。
承台部分工程量如下:土方开挖:约1500 m3C10混凝土垫层:约22 m3C30抗冻D150混凝土:约320 m3钢筋:约 24.8 吨预埋螺栓:36条二、工程概况2.1工程内容:本工程为新疆爱迪新能源有限公司20万吨/年焦油加氢工程20000m3干式气柜,工程地点位于新疆昌吉自治州阜康市甘河子镇晋商工业园区。
本工程基础占地面积为993。
15 m2;建筑形式为构筑物.本工程±0.00m为建筑室内地面标高,相当于绝对标高780。
5m.2.2主要材料:水泥:硅酸盐水泥或普通硅酸盐水泥,水泥等级为32.5、42。
5;钢筋:等级为HPB235、HRB335、HRB400;混凝土牌号:商品混凝土混凝土:基础垫层采用C10,环形基础采用C30;2.3目前施工具备条件:现场“三通一平”工作已完成.施工用电、施工用水已从新疆爱迪新能源有限公司给定源头接入施工现场。

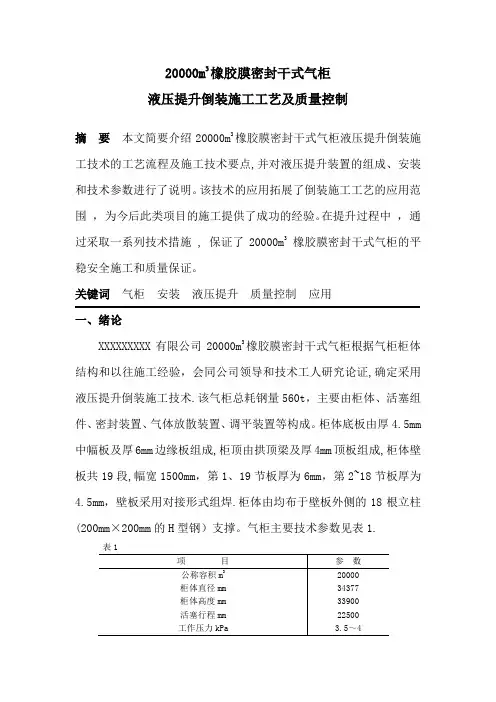

20000m3橡胶膜密封干式气柜液压提升倒装施工工艺及质量控制摘要本文简要介绍20000m3橡胶膜密封干式气柜液压提升倒装施工技术的工艺流程及施工技术要点,并对液压提升装置的组成、安装和技术参数进行了说明。
该技术的应用拓展了倒装施工工艺的应用范围,为今后此类项目的施工提供了成功的经验。
在提升过程中,通过采取一系列技术措施 , 保证了20000m3橡胶膜密封干式气柜的平稳安全施工和质量保证。
关键词气柜安装液压提升质量控制应用一、绪论XXXXXXXXX有限公司20000m3橡胶膜密封干式气柜根据气柜柜体结构和以往施工经验,会同公司领导和技术工人研究论证,确定采用液压提升倒装施工技术.该气柜总耗钢量560t,主要由柜体、活塞组件、密封装置、气体放散装置、调平装置等构成。
柜体底板由厚4.5mm 中幅板及厚6mm边缘板组成,柜顶由拱顶梁及厚4mm顶板组成,柜体壁板共19段,幅宽1500mm,第1、19节板厚为6mm,第2~18节板厚为4.5mm,壁板采用对接形式组焊.柜体由均布于壁板外侧的18根立柱(200mm×200mm的H型钢)支撑。
气柜主要技术参数见表1.表1二、施工方案的确定1.倒装法施工的工艺特点倒装施工工艺较正装法施工具有施工效率高、劳动强度低、无高空作业、安全可靠、无需大型吊装设备等优点,可大大缩短施工周期,降低工程成本,经济效益十分显著。
因此倒装工艺在储罐施工过程中得到了越来越广泛的应用。
液压提升技术用于倒装施工,因具有平稳、速度快、安全性好、易于控制等特点,其研究和应用得到了更为广泛的重视。
通过公司技术负责人和实际操作的技术工人充分论证,确定本项工程采用液压提升倒装施工技术。
2.施工技术措施(1)本项目柜体为薄板结构,活塞在柜体内作上下运动,对柜壁的圆度和垂直度要求较高,控制组焊变形是技术关键之一。
采用倒装法施工可有效利用涨圈控制柜体的几何尺寸,且涨圈的刚性越好,柜体的成型质量越高.本项工程采用的涨圈由28#槽钢煨制,涨圈间隔1m进行立筋加强。

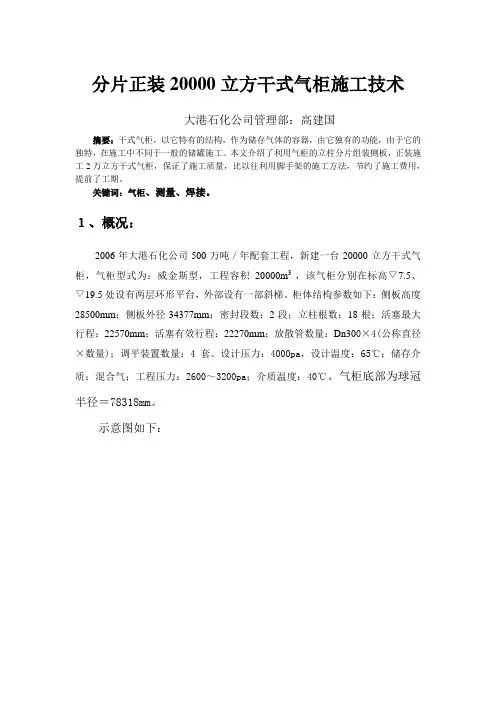

分片正装20000立方干式气柜施工技术大港石化公司管理部:高建国摘要:干式气柜,以它特有的结构,作为储存气体的容器,由它独有的功能,由于它的独特,在施工中不同于一般的储罐施工。
本文介绍了利用气柜的立柱分片组装侧板,正装施工2万立方干式气柜,保证了施工质量,比以往利用脚手架的施工方法,节约了施工费用,提前了工期。
关键词:气柜、测量、焊接。
1、概况:2006年大港石化公司500万吨/年配套工程,新建一台20000立方干式气柜,气柜型式为:威金斯型,工程容积20000m3 ,该气柜分别在标高▽7.5、▽19.5处设有两层环形平台,外部设有一部斜梯。
柜体结构参数如下:侧板高度28500mm;侧板外径34377mm;密封段数:2段;立柱根数:18根;活塞最大行程:22570mm;活塞有效行程:22270mm;放散管数量:Dn300×4(公称直径×数量);调平装置数量:4套。
设计压力:4000pa,设计温度:65℃;储存介质:混合气;工程压力:2600~3200pa;介质温度:40℃。
气柜底部为球冠半径=78318mm。
示意图如下:2、主要施工方案2.1该气柜采用侧板分片正装法及利用侧板立柱多倒链提升柜顶安装的施工方法进行制作安装。
2.2柜体地面组装、采用吊装就位。
组装时可划分为七个施工阶段,每一阶段主要内容如下:2.3第一阶段:在基础上铺设底板,铺设时在柜底板中心设置定位板,由中心定位板向四周进行铺设,然后进行焊接,焊接完毕后,进行真空试漏合格后,按以上方法铺设活塞底板,组装活塞环梁,浇筑混凝土。
2.4第二阶段:在活塞底板上组装柜顶梁、调整并焊接,然后在柜顶梁上安装柜顶板并焊接。
2.5第三阶段:立柱、侧板安装,安装梯子等构件,在底部侧板预留一处(柱与柱之间不安装,以利于人员及物资设备进出。
2.6第四阶段:侧壁板最上段组装完成后,设置柜顶提升装置,在每个柱顶设置一部10吨倒链,把柜顶吊至最上部的安装位置进行安装,并与立柱和侧板连接进行固定。

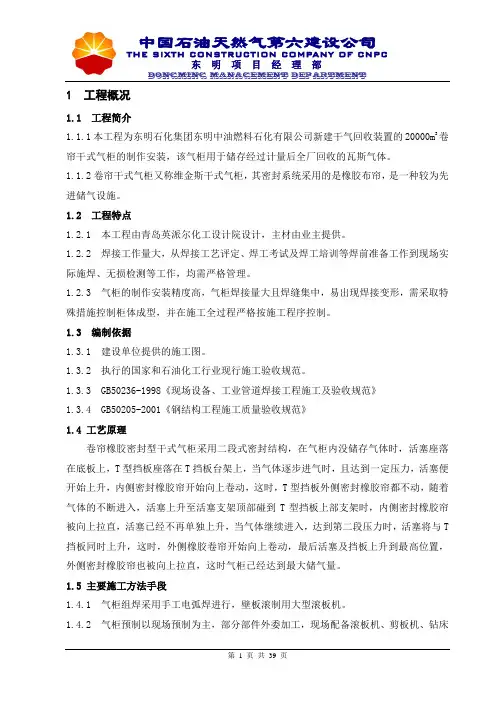

DONGMING MANAGEMENT DEPARTMENT1 工程概况1.1 工程简介1.1.1本工程为东明石化集团东明中油燃料石化有限公司新建干气回收装置的20000m3卷帘干式气柜的制作安装,该气柜用于储存经过计量后全厂回收的瓦斯气体。
1.1.2卷帘干式气柜又称维金斯干式气柜,其密封系统采用的是橡胶布帘,是一种较为先进储气设施。
1.2 工程特点1.2.1 本工程由青岛英派尔化工设计院设计,主材由业主提供。
1.2.2 焊接工作量大,从焊接工艺评定、焊工考试及焊工培训等焊前准备工作到现场实际施焊、无损检测等工作,均需严格管理。
1.2.3 气柜的制作安装精度高,气柜焊接量大且焊缝集中,易出现焊接变形,需采取特殊措施控制柜体成型,并在施工全过程严格按施工程序控制。
1.3 编制依据1.3.1 建设单位提供的施工图。
1.3.2 执行的国家和石油化工行业现行施工验收规范。
1.3.3 GB50236-1998《现场设备、工业管道焊接工程施工及验收规范》1.3.4 GB50205-2001《钢结构工程施工质量验收规范》1.4 工艺原理卷帘橡胶密封型干式气柜采用二段式密封结构,在气柜内没储存气体时,活塞座落在底板上,T型挡板座落在T挡板台架上,当气体逐步进气时,且达到一定压力,活塞便开始上升,内侧密封橡胶帘开始向上卷动,这时,T型挡板外侧密封橡胶帘都不动,随着气体的不断进入,活塞上升至活塞支架顶部碰到T型挡板上部支架时,内侧密封橡胶帘被向上拉直,活塞已经不再单独上升,当气体继续进入,达到第二段压力时,活塞将与T 挡板同时上升,这时,外侧橡胶卷帘开始向上卷动,最后活塞及挡板上升到最高位置,外侧密封橡胶帘也被向上拉直,这时气柜已经达到最大储气量。
1.5 主要施工方法手段1.4.1 气柜组焊采用手工电弧焊进行,壁板滚制用大型滚板机。
1.4.2 气柜预制以现场预制为主,部分部件外委加工,现场配备滚板机、剪板机、钻床DONGMING MANAGEMENT DEPARTMENT等机加工设备;气柜柜体安装采用柜顶板作柜内施工平台并外搭满堂脚手架的正装法施工方法,稳妥安全,成型质量好。

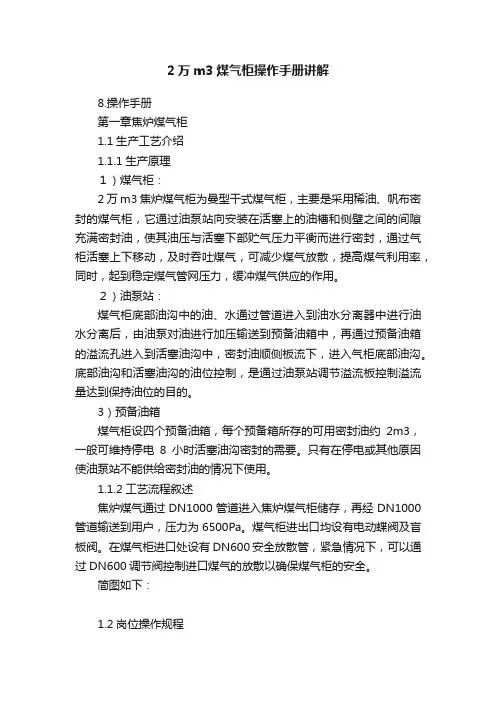

2万m3煤气柜操作手册讲解8.操作手册第一章焦炉煤气柜1.1生产工艺介绍1.1.1生产原理1)煤气柜:2万m3焦炉煤气柜为曼型干式煤气柜,主要是采用稀油、帆布密封的煤气柜,它通过油泵站向安装在活塞上的油槽和侧壁之间的间隙充满密封油,使其油压与活塞下部贮气压力平衡而进行密封,通过气柜活塞上下移动,及时吞吐煤气,可减少煤气放散,提高煤气利用率,同时,起到稳定煤气管网压力,缓冲煤气供应的作用。
2)油泵站:煤气柜底部油沟中的油、水通过管道进入到油水分离器中进行油水分离后,由油泵对油进行加压输送到预备油箱中,再通过预备油箱的溢流孔进入到活塞油沟中,密封油顺侧板流下,进入气柜底部油沟。
底部油沟和活塞油沟的油位控制,是通过油泵站调节溢流板控制溢流量达到保持油位的目的。
3)预备油箱煤气柜设四个预备油箱,每个预备箱所存的可用密封油约2m3,一般可维持停电8小时活塞油沟密封的需要。
只有在停电或其他原因使油泵站不能供给密封油的情况下使用。
1.1.2工艺流程叙述焦炉煤气通过DN1000管道进入焦炉煤气柜储存,再经DN1000管道输送到用户,压力为6500Pa。
煤气柜进出口均设有电动蝶阀及盲板阀。
在煤气柜进口处设有DN600安全放散管,紧急情况下,可以通过DN600调节阀控制进口煤气的放散以确保煤气柜的安全。
简图如下:1.2岗位操作规程1.2.1岗位工作任务1)严密监视和控制煤气柜的柜容量、活塞的倾斜度、活塞的运行速度、活塞油沟油位、底部油沟油位及水位、油泵站的启动频率等;2)密切联系煤气来源单位,煤气来源生产不正常时迅速采取措施并汇报上级领导;3)密切联系煤气用户,及时了解用户煤气用量和压力的变化;4)煤气柜的日常检查及维护。
1.2.2岗位管理范围1)焦炉煤气来源的稳定状况;2)焦炉煤气柜的柜容量控制及正常运行操作;3)焦炉煤气用户的用量及压力稳定状况;4)利用煤气柜的柜容量调控焦炉煤气平衡;5)煤气柜的正常检查及维护、柜区内的现场管理。
干式气柜施工方案1. 引言干式气柜是一种用于存储气体的设备,相比于其他类型的气柜,它具有更高的安全性和可靠性。
本文将介绍干式气柜施工方案,包括施工准备、安装步骤以及注意事项等内容。
2. 施工准备在开始施工之前,需要进行一系列准备工作,确保施工的顺利进行。
2.1 材料准备•干式气柜:根据实际需求选择合适的干式气柜型号和规格。
•安装工具:螺丝刀、扳手、尺子等常用工具。
•安装材料:螺丝、螺母、密封胶等。
2.2 工程准备•安装位置选择:选择合适的位置安装干式气柜,需考虑安装的稳定性和通风要求。
•安装环境准备:清理安装环境,确保没有杂物和灰尘。
3. 安装步骤以下是干式气柜的安装步骤,按照下述顺序进行施工。
3.1 安装基础1.根据气柜的尺寸,挖掘适当大小的基坑。
2.确保基坑的底部平整并做好防渗透处理。
3.在基坑底部浇筑混凝土基础,待其完全干燥后进行下一步。
3.2 安装气柜1.在基础上安装气柜的支架,确保支架稳固可靠。
2.将干式气柜放置在支架上,确保与支架之间有足够的间隔。
3.使用螺丝和螺母将气柜固定在支架上,确保紧固牢固。
3.3 连接管路1.根据气柜的输入和输出口,选择合适的管道进行连接。
2.使用扳手和密封胶将管道连接头与气柜的接口进行连接。
3.确保管道的接口处没有漏气现象,必要时进行漏气测试。
4. 注意事项在干式气柜施工过程中,需要注意以下事项,以确保施工的安全和质量。
•确保施工人员具备相关的施工经验和技能。
•确保施工过程中严格遵守安全操作规程,戴好防护用具。
•在连接管路时,确保使用合适的工具和材料,避免漏气或松动。
•定期检查气柜的密封性能,确保其工作正常。
•若发现任何异常情况,应立即采取措施解决或联系专业人员进行维修。
5. 总结本文对干式气柜施工方案进行了详细介绍,包括施工准备、安装步骤和注意事项等内容。
在进行干式气柜施工时,务必确保施工的安全性和可靠性。
通过合理施工和定期维护,干式气柜可以正常工作并提供良好的气体存储功能。
干式气柜施工工艺一、概述干式气柜是高压开关设备中的重要组件,主要用于存储和隔离电力系统中的气体。
相比于油浸式气柜,它具有更高的环保、安全性和可靠性。
本文将重点介绍干式气柜施工工艺。
二、设备准备在施工之前,需要准备以下设备:•干式气柜本体•气柜设备吊装工具•气柜本体固定脚垫•架子及其固定件•电器设备•防雷接地布线•保护套管•软排风柜•出入风口三、施工步骤1. 安装底部固定件首先需要安装底部固定件,其作用是固定气柜本体,防止其在使用过程中发生震动。
底部固定件的选择应符合规范要求,并注意其与气柜本体的匹配性。
2. 气柜本体吊装在底部固定件安装完成后,使用气柜设备吊装工具将气柜本体吊装到安装位置。
需要注意的是,在吊装过程中,应确保气柜本体平稳,且与底部固定件牢固连接。
3. 安装固定脚垫安装好气柜本体后,需要安装固定脚垫。
其作用是为气柜本体提供支撑和稳固性,以防止其在使用过程中出现不稳定情况。
4. 安装架子在固定脚垫安装完成后,需要安装气柜本体的支架。
架子的安装应符合规范要求,并注意其与气柜本体的匹配性。
5. 安装电器设备在安装好气柜本体的支架后,需要安装电器设备。
电器设备的安装应符合规范要求,并注意其与气柜本体的匹配性。
6. 防雷接地布线防雷接地布线的安装是非常重要的,它能够为气柜提供有效的防雷保护。
在安装防雷接地布线时,需注意其接地良好,并符合规范要求。
7. 保护套管保护套管用于给气柜本体提供保护,以避免日常使用中受到外力的碰撞。
在安装保护套管时,需注意其条数是否符合规范要求,并将其牢固固定。
8. 软排风柜软排风柜的作用是排出气柜中的气体,确保其工作稳定。
在安装软排风柜时,需注意其位置是否合适,并确保其与气柜本体充分连接。
9. 出入风口出入风口的作用是为气柜提供通风口,确保其内部空气流通。
在安装出入风口时,需注意其位置是否合适,并将其与气柜本体牢固连接。
四、总结以上就是干式气柜施工工艺的全部内容。
在施工过程中,需要注意每个环节的细节,尤其是设备的选型、安装位置和连接方式。
