2014东北大学(838)考试大纲-电路原理

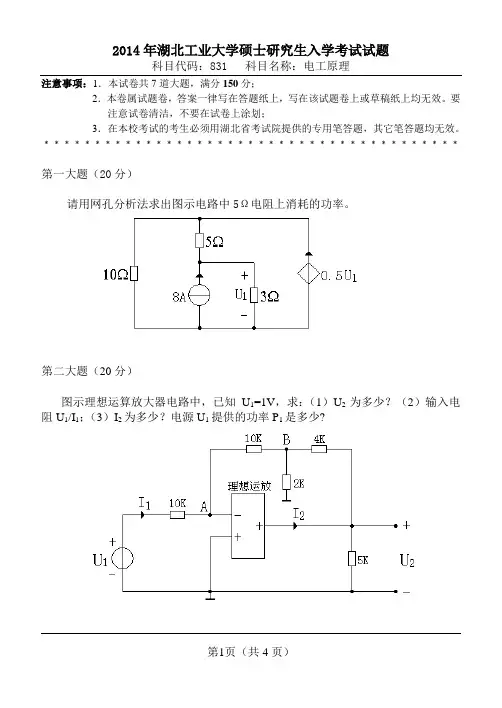

注意事项：1．本试卷共7道大题，满分150分；2．本卷属试题卷，答案一律写在答题纸上，写在该试题卷上或草稿纸上均无效。

要注意试卷清洁，不要在试卷上涂划；3．在本校考试的考生必须用湖北省考试院提供的专用笔答题，其它笔答题均无效。

﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡第一大题（20分）请用网孔分析法求出图示电路中5Ω电阻上消耗的功率。

第二大题（20分）图示理想运算放大器电路中，已知U1=1V，求：（1）U2为多少？（2）输入电阻U1/I1；（3）I2为多少？电源U1提供的功率P1是多少?第三大题（20分）图示电路中，求：（1）RL为多少时获得最大功率？（2）计算RL得到的最大功率；（3）当RL获得最大功率时，求10A电源产生的功率传递给RL的百分数。

第四大题（20分）图示电路中开关S合在1端已很久。

在t=0时将开关S合上2端。

（1）求ic (t)，uc(t)；（2）绘出ic (t)，uc(t)曲线（在坐标轴上标注刻度）。

第五大题（20分）图示电路中各元件参数均为已知。

求该电路中α为多少时发生谐振？谐振角频率ω为多少？第六大题（25分）图示正弦稳态电路中，已知US (t)=4cos(1000t+45°)V，R1=R2=1Ω，L1=L2=1mH，C=1mF。

（1）求Z1吸收的平均功率和无功功率；（2）求Z1和Z2吸收的总平均功率、无功功率、视在功率及总功率因数；（3）求Z2吸收的平均功率和无功功率。

第七大题（25分）的总有功功率为10W，图示三相对称电路中，电源电压为380V，对称三相负载ZL功率因数cosφ=0.5（滞后）。

若要将三相对称负载的功率因数提高到0.9，求：（1）并联电容C的大小；（2）计算并联电容前及并联电容后的电流I。

（cos25.84°=0.9，tan25.84°=0.484）。

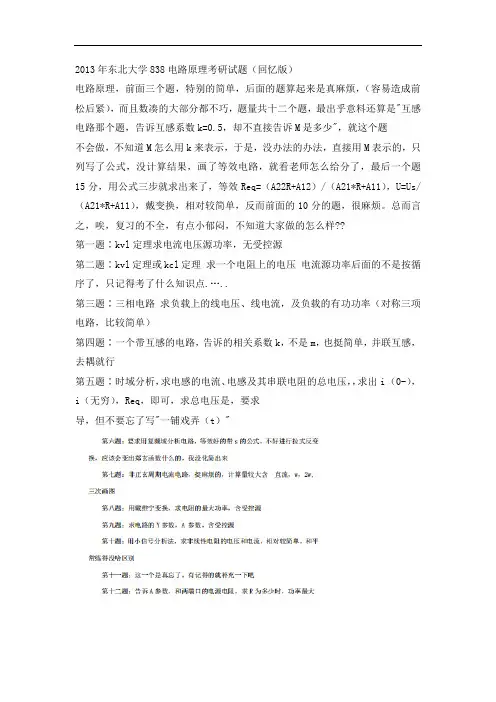

2013年东北大学838电路原理考研试题（回忆版）
电路原理，前面三个题，特别的简单，后面的题算起来是真麻烦，（容易造成前松后紧），而且数凑的大部分都不巧，题量共十二个题，最出乎意料还算是"互感电路那个题，告诉互感系数k=0.5，却不直接告诉M是多少"，就这个题
不会做，不知道M怎么用k来表示，于是，没办法的办法，直接用M表示的，只列写了公式，没计算结果，画了等效电路，就看老师怎么给分了，最后一个题15分，用公式三步就求出来了，等效Req=（A22R+A12）/（A21*R+A11），U=Us/（A21*R+A11），戴变换，相对较简单，反而前面的10分的题，很麻烦。

总而言之，唉，复习的不全，有点小郁闷，不知道大家做的怎么样??
第一题∶kvl定理求电流电压源功率，无受控源
第二题∶kvl定理或kcl定理求一个电阻上的电压电流源功率后面的不是按循序了，只记得考了什么知识点.…..
第三题∶三相电路求负载上的线电压、线电流，及负载的有功功率（对称三项电路，比较简单）
第四题∶一个带互感的电路，告诉的相关系数k，不是m，也挺简单，并联互感，去耦就行
第五题∶时域分析，求电感的电流、电感及其串联电阻的总电压，，求出i （0-），i（无穷），Req，即可，求总电压是，要求
导，但不要忘了写"一铺戏弄（t）"。

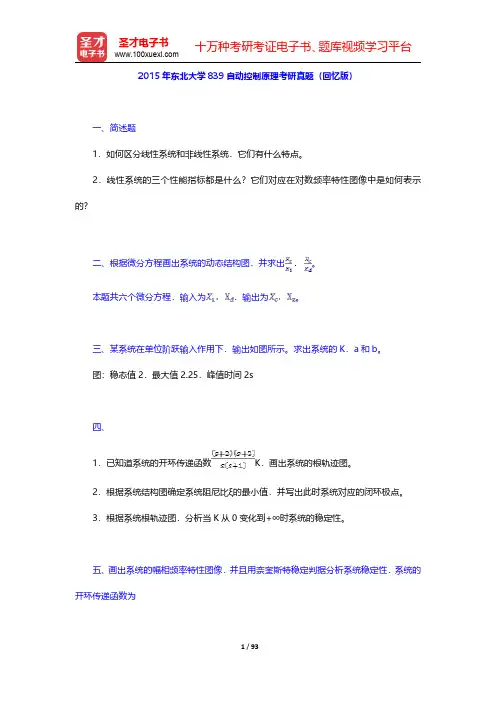

2015年东北大学839自动控制原理考研真题（回忆版）
一、简述题
1．如何区分线性系统和非线性系统．它们有什么特点。

2．线性系统的三个性能指标都是什么？它们对应在对数频率特性图像中是如何表示的？
二、根据微分方程画出系统的动态结构图．并求出。

本题共六个微分方程．输入为．输出为。

三、某系统在单位阶跃输入作用下．输出如图所示。

求出系统的K．a和b。

图：稳态值2．最大值2.25．峰值时间2s
四、
1．已知道系统的开环传递函数K．画出系统的根轨迹图。

2．根据系统结构图确定系统阻尼比ξ的最小值．并写出此时系统对应的闭环极点。

3．根据系统根轨迹图．分析当K从0变化到+∞时系统的稳定性。

五、画出系统的幅相频率特性图像．并且用奈奎斯特稳定判据分析系统稳定性．系统的开环传递函数为。

六、已知矫正系统如图所示．其中L是矫正前的系统开环频率特性．是矫正装置的倒特性．’是大回路的动态特性。

1．求出矫正以前的系统传递函数。

2．求出系统等效开环传递函数。

3．求出矫正以后系统的穿越频率和相角裕度。

（参考指定教材300页的图）
七、1．已知非线性系统结构图，问串联饱和非线性应满足什么条件系统才能稳定工作？
2．把系统等效为非线性与线性串联的形式．并画出等效传递函数。

八、已知离散系统结构图如下图所示．求出（1）中的．图（2）的C（z）。

（需用指定教材309页的一系列方法做．图为指定教材401页表中采样系统的综合。

）

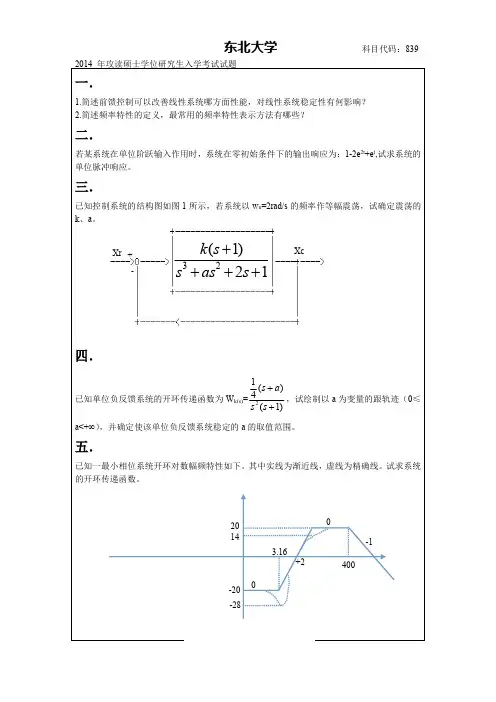

2014年东北大学839自动控制原理考研真题。

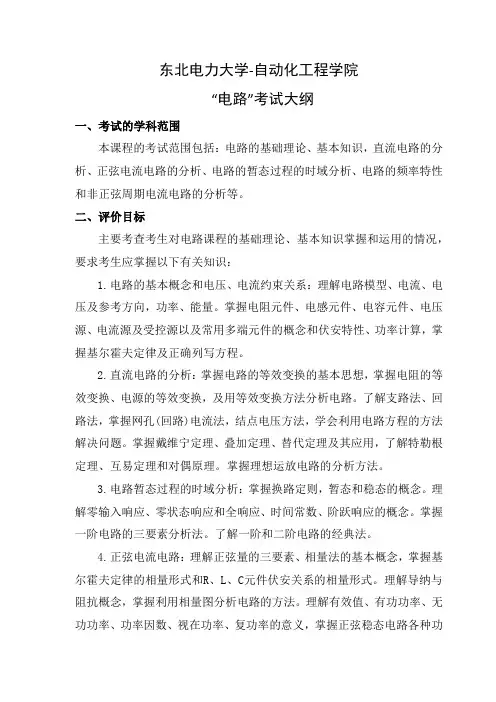

东北电力大学-自动化工程学院“电路”考试大纲一、考试的学科范围本课程的考试范围包括：电路的基础理论、基本知识，直流电路的分析、正弦电流电路的分析、电路的暂态过程的时域分析、电路的频率特性和非正弦周期电流电路的分析等。

二、评价目标主要考查考生对电路课程的基础理论、基本知识掌握和运用的情况，要求考生应掌握以下有关知识：1.电路的基本概念和电压、电流约束关系：理解电路模型、电流、电压及参考方向，功率、能量。

掌握电阻元件、电感元件、电容元件、电压源、电流源及受控源以及常用多端元件的概念和伏安特性、功率计算，掌握基尔霍夫定律及正确列写方程。

2.直流电路的分析：掌握电路的等效变换的基本思想，掌握电阻的等效变换、电源的等效变换，及用等效变换方法分析电路。

了解支路法、回路法，掌握网孔(回路)电流法，结点电压方法，学会利用电路方程的方法解决问题。

掌握戴维宁定理、叠加定理、替代定理及其应用，了解特勒根定理、互易定理和对偶原理。

掌握理想运放电路的分析方法。

3.电路暂态过程的时域分析：掌握换路定则，暂态和稳态的概念。

理解零输入响应、零状态响应和全响应、时间常数、阶跃响应的概念。

掌握一阶电路的三要素分析法。

了解一阶和二阶电路的经典法。

4.正弦电流电路：理解正弦量的三要素、相量法的基本概念，掌握基尔霍夫定律的相量形式和R、L、C元件伏安关系的相量形式。

理解导纳与阻抗概念，掌握利用相量图分析电路的方法。

理解有效值、有功功率、无功功率、功率因数、视在功率、复功率的意义，掌握正弦稳态电路各种功率的计算方法及提高功率因数办法。

掌握正弦稳态电路的计算方法及最大平均功率传输的处理方法。

掌握对称三相电路的概念和对称三相电路的计算，掌握对称三相电路功率的计算和测量。

5.电路的频率特性：掌握电路谐振的特点。

6.非正弦周期电流电路：掌握非正弦周期电流电路的计算、有效值和平均功率的计算。

掌握非正弦周期电流电路的计算。

三、试题主要类型1、答题时间：120分钟2、电路试题类型：选择题，计算题四、考查要点（一）电路模型和电路定律1.电路和电路模型2.电流和电压的参考方向3.电功率和能量4.电路元件及特性5.电压源和电流源6.受控电源7.基尔霍夫定律（二）电阻电路的等效变换1.电路的等效变换2.电阻的串联和并联3.电阻的Y形连接和Δ形连接的等效变换4.电压源、电流源的串联和并联5.实际电源的两种模型及其等效变换6.输入电阻（三）电阻电路的一般分析1.电路的图2.KCL和KVL的独立方程数3.支路电流法4.网孔电流法5.回路电流法6.结点电压法（四）电路定理1.叠加定理2.替代定理3.戴维宁定理和诺顿定理4.最大功率传输定理（五）储能元件1.电容、电感两种储能元件的特性,电压和电流关系方程及能量表达式电容元件；2.电容、电感串联、并联时的等效参数计算。

2019年硕士研究生统一入学考试《电路原理》第一部分考试说明一、考试性质电路原理是电气工程一级学科、电气工程专业学位硕士生入学考试的专业基础课。

考试对象为参加东北大学信息学院2019年全国硕士研究生入学考试的准考考生。

二、考试形式与试卷结构（一）答卷方式：闭卷，笔试（二）答题时间：180分钟（三）考试题型：计算综合题（四）参考书目电路原理(第3版)，李华、吴建华，机械工业出版社，2016年8月。

第二部分考查要点（一）电路基本定律1．电路基本变量2．耗能元件与储能元件3．独立电源和受控电源4．基尔霍夫定律5．电阻的联结及等效变换6．电源的联结及等效变换（二）电路一般分析方法及电路定理1．支路电流法2．回路电流法3．节点电压法4．叠加定理5．等效电源定理6．互易定理（三）正弦稳态电路分析1．正弦量的相量表示2．RLC元件伏安特性的相量形式3．基尔霍夫定律的相量形式及电路的相量模型4．阻抗与导纳5．正弦稳态电路的分析计算6．正弦交流电路的功率7. 传输最大功率（四）三相电路1．对称三相电路的特点2. 对称三相电路的计算3．不对称三相电路的分析4．三相电路的功率（五）互感电路与谐振电路1．含互感电路的分析计算2．空心变压器和理想变压器3．串联谐振电路的分析计算4．并联谐振电路的分析计算（六）周期性非正弦稳态电路分析1．非正弦周期量的有效值和平均功率2．非正弦周期电流电路的分析计算（七）线性动态网络时域分析1．一阶电路的零输入响应和零状态响应2．一阶电路的全响应3．一阶电路的阶跃响应和冲激响应4．一阶电路对正弦激励的响应5．线性动态网络对任意激励的响应（八）线性动态网络复频域分析1．拉普拉斯变换及其重要性质2．拉普拉斯反变换的部分分式法3．两类约束的复频域形式4．复频域分析法5．网络函数及其应用（九）双口网络1．双口网络的Y参数、Z参数、A参数和H参数计算2．双口网络的转移函数3．双口网络的特性阻抗4．双口网络的等效电路5．双口网络的联结（十）非线性电路1．非线性电阻元件特性2．非线性电阻电路的解析分析法3．非线性电阻电路的图解分析法4．非线性电阻电路的小信号分析法。

贵州师范大学硕士研究生入学考试大纲（初试）（科目：电工电子技术基础）一考查目标要求考生系统深入地掌握电工电子技术的基本知识、基本理论和基本设计计算方法，并且能灵活运用。

重点考察电工电子技术的分析设计基础，电气及PLC 控制技术，创新设计的思维方法等。

二、考试形式与试卷结构（一）试卷成绩本试卷满分为150分。

（二）答题方式答题方式为闭卷，笔试。

（三）试卷题型结构填空题选择题简答题计算题设计题三考查范围第一部分电工技术第一章电路基本工作原理考核知识点1、电路的基本物理量－电流、电压和电动势的定义及其方向。

2、电路中电位和电功率的计算；额定值的概念。

第二章电路分析基础考核知识点1、欧姆定律和基尔霍夫定律（KCL、KVL）。

2、电压源与电流源及其等效变换。

3、支路电流法、叠加原理和戴维南定理第三章交流电考核知识点1、正弦量的三要素（频率、周期、角频率；最大值、有效值；相位、初相位）；同频正弦量间的相位关系。

2、正弦量的相量表示法；正弦量的瞬时值三角函数式、波形图、相量图间的相互转换。

3:、三相电势的产生与三相电源的连接；三相负载的Y连接和△连接。

4、三相电路的稳态计算；瞬时功率、平均功率、无功功率和视在功率。

第四章变压器考核知识点1、磁场的基本物理量：磁路及其基本定律。

2、变压器的工作原理，变压器的额定值、损耗与效率。

第二部分电子技术第一章半导体基础考核知识点1、半导体的的基础知识；PN结的形成及其特性；半导体二极管的结构、伏安特性、主要参数及主要应用。

2、特殊二极管；整流电路；晶体三极管的结构、输入、输出特性；共射极放大电路的分析。

3、场效应管、晶闸管的结构、特性。

第二章集成运算放大电路考核知识点1、集成运放的基本知识；理想运算放大器的两个重要结论。

2、集成运放中的反馈。

3、运放在信号处理方面的应用；运算放大器的应用。

第三章数字电路考核知识点1、基本门电路（与门、或门和非门），常用门电路；逻辑代数及其化简。

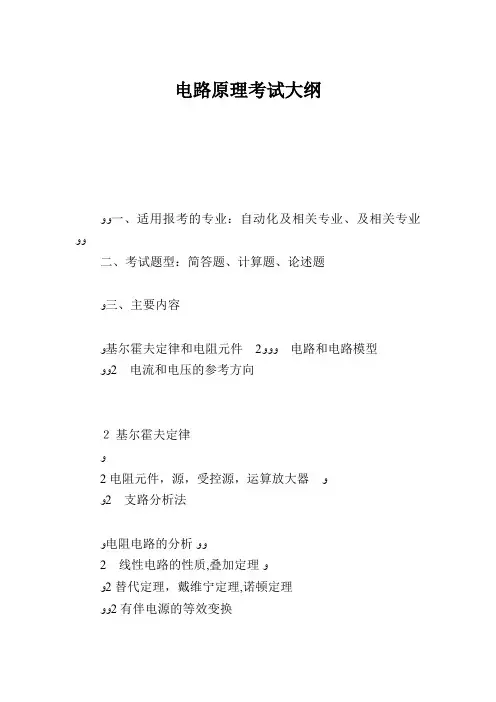

电路原理考试大纲ﻭﻭ一、适用报考的专业：自动化及相关专业、及相关专业ﻭﻭ二、考试题型：简答题、计算题、论述题ﻭ三、主要内容2电路和电路模型ﻭ基尔霍夫定律和电阻元件ﻭﻭﻭﻭﻭ2电流和电压的参考方向２基尔霍夫定律ﻭ2 电阻元件，源，受控源，运算放大器ﻭﻭ2支路分析法ﻭ电阻电路的分析ﻭﻭ2线性电路的性质,叠加定理ﻭﻭ2 替代定理，戴维宁定理,诺顿定理ﻭﻭ2 有伴电源的等效变换ﻭ2 星形电阻网络与形电阻网络的等效变换ﻭ2 特勒根定理，互易定理ﻭﻭ２节点分析法，回路分析法ﻭﻭ2电源的转移ﻭﻭﻭ动态元件和动态电路导论ﻭﻭ2 电容元件，电感元件，耦合电感元件ﻭﻭ２单位阶跃函数和单位冲激函数ﻭ２动态电路的输入—输出方程ﻭﻭ2 初始状态与初始条件ﻭ２零输入响应,零状态响应,全响应ﻭ一阶电路与二阶电路ﻭﻭ2 一阶电路的零输入响应2 一阶电路的阶跃响应ﻭ2 一阶电路的冲激响应ﻭﻭ２一阶电路对阶跃激励的全响应ﻭ２二阶电路的冲激响应ﻭﻭ2 卷积积分及零状态响应的卷积计算法ﻭﻭ正弦电流电路导论2 正弦电压和电流的基本概念ﻭ2正弦2 线性电路对正弦激励的响应，正弦稳态响应ﻭﻭﻭ量的相量表示法ﻭ2 基尔霍夫定律的相量形式ﻭ2 电路元件方程的相量形式ﻭ2 阻抗和导纳,阻抗的串联与并联ﻭﻭ正弦电流电路的分析ﻭﻭ2正弦电流电路的相量分析ﻭ２正弦电流电路中的功率ﻭﻭ2 谐振电路ﻭﻭﻭ２含有耦合电感元件的正弦电流电路ﻭ2理想变压器ﻭﻭﻭ２三相电路ﻭﻭﻭ非正弦周期电流电路的分析ﻭ2 周期函数的傅里叶级数展开式ﻭﻭ２线性电路对激励的稳态响应ﻭﻭ2 非正弦周期电流和电压的有效值,平均功率拉普拉斯变换ﻭ2 拉普拉斯变换2 拉普拉斯变换的基本性质ﻭ２进行拉普拉斯反变换的部分分式展开法ﻭﻭ２线性动态电路方程的拉普拉斯变换解法ﻭ电路的复频域分析ﻭﻭ2 基尔霍夫定律的复频域形式2电路元件的复频域模型，复频域阻抗和复频域导纳ﻭ２用复频域模型分析线路动态电路ﻭ2 网络函数ﻭ四、考试要求ﻭﻭ基尔霍夫定律和电阻元件ﻭﻭ2 理解电路和电路模型2 理解电流和电压的参考方向ﻭ2熟练掌握基尔霍夫定律ﻭ２熟练掌握电阻元件,源，受控源,运算放大器ﻭ２熟练掌握支路分析法2熟练掌握线性电路的性质,叠加定理电阻电路的分析ﻭﻭﻭﻭﻭ2 熟练掌握替代定理，戴维宁定理，诺顿定理ﻭ2掌握有伴电源的等效变换2掌握特2 掌握星形电阻网络与形电阻网络的等效变换ﻭﻭﻭ勒根定理,互易定理2掌握电源的转移２熟练掌握节点分析法，回路分析法ﻭﻭﻭﻭ动态元件和动态电路导论ﻭ2 熟练掌握电容元件,电感元件，耦合电感元件ﻭ２掌握单位阶跃函数和单位冲激函数ﻭ2 掌握动态电路的输入- 输出方程ﻭﻭ２理解初始状态与初始条件2 理解零输入响应，零状态响应，全响应ﻭﻭﻭ一阶电路与二阶电路ﻭﻭ2熟练掌握一阶电路的零输入响应ﻭ２熟练掌握一阶电路的阶跃响应ﻭ２熟练掌握一阶电路的冲激响应2 熟练掌握一阶电路对阶跃激励的全响应ﻭﻭ2 掌握二阶电路的冲激响应ﻭﻭ2 理解卷积积分及零状态响应的卷积计算法ﻭﻭ弦电流电路导论ﻭ2 理解正弦电压和电流的基本概念ﻭ2掌握线性电路对正弦激励的响应，正弦稳态响应ﻭﻭ2 掌握正弦量的相量表示法ﻭﻭ2 掌握基尔霍夫定律的相量形式ﻭ２掌握电路元件方程的相量形式ﻭ2 熟练掌握阻抗和导纳，阻抗的串联与并联ﻭ2掌握正弦电流电路的相量分析ﻭﻭ正弦电流电路的分析ﻭﻭﻭﻭ２掌握正弦电流电路中的功率ﻭ2掌握谐振电路ﻭﻭﻭ２掌握含有耦合电感元件的正弦电流电路ﻭﻭ2 理解理想变压器ﻭ2掌握三相电路ﻭ非正弦周期电流电路的分析ﻭ2 掌握周期函数的傅里叶级数展开式ﻭﻭ2 掌握线性电路对激励的稳态响应ﻭ２掌握非正弦周期电流和电压的有效值,平均功率ﻭﻭ拉普拉斯变换ﻭﻭﻭ２掌握拉普拉斯变换２掌握拉普拉斯变换的基本性质ﻭ2掌握进行拉普拉斯反变换的部分分式展开法ﻭﻭ2 掌握线性动态电路方程的拉普拉斯变换解法ﻭﻭ电路的复频域分析ﻭ２理解基尔霍夫定律的复频域形式ﻭﻭ2 理解电路元件的复频域模型，复频域阻抗和复频域导纳ﻭﻭﻭ２理解用复频域模型分析线路动态电路ﻭ2 理解网络函数ﻭﻭ五、主要参考书目ﻭ。

2020年硕士研究生统一入学考试《电路原理》第一部分考试说明一、考试性质电路原理是电气工程一级学科、电气工程专业学位硕士生入学考试的专业基础课。

考试对象为参加东北大学信息学院2020年全国硕士研究生入学考试的准考考生。

二、考试形式与试卷结构（一）答卷方式：闭卷，笔试（二）答题时间：180分钟（三）考试题型：计算综合题（四）参考书目电路原理(第3版)，李华、吴建华，机械工业出版社，2016年8月。

第二部分考查要点（一）电路基本定律1．电路基本变量2．耗能元件与储能元件3．独立电源和受控电源4．基尔霍夫定律5．电阻的联结及等效变换6．电源的联结及等效变换（二）电路一般分析方法及电路定理1．支路电流法2．回路电流法3．节点电压法4．叠加定理5．等效电源定理6．互易定理（三）正弦稳态电路分析1．正弦量的相量表示2．RLC元件伏安特性的相量形式3．基尔霍夫定律的相量形式及电路的相量模型4．阻抗与导纳5．正弦稳态电路的分析计算6．正弦交流电路的功率7. 传输最大功率（四）三相电路1．对称三相电路的特点2. 对称三相电路的计算3．不对称三相电路的分析4．三相电路的功率（五）互感电路与谐振电路1．含互感电路的分析计算2．空心变压器和理想变压器3．串联谐振电路的分析计算4．并联谐振电路的分析计算（六）周期性非正弦稳态电路分析1．非正弦周期量的有效值和平均功率2．非正弦周期电流电路的分析计算（七）线性动态网络时域分析1．一阶电路的零输入响应和零状态响应2．一阶电路的全响应3．一阶电路的阶跃响应和冲激响应4．一阶电路对正弦激励的响应5．线性动态网络对任意激励的响应（八）线性动态网络复频域分析1．拉普拉斯变换及其重要性质2．拉普拉斯反变换的部分分式法3．两类约束的复频域形式4．复频域分析法5．网络函数及其应用（九）双口网络1．双口网络的Y参数、Z参数、A参数和H参数计算2．双口网络的转移函数3．双口网络的特性阻抗4．双口网络的等效电路5．双口网络的联结（十）非线性电路1．非线性电阻元件特性2．非线性电阻电路的解析分析法3．非线性电阻电路的图解分析法4．非线性电阻电路的小信号分析法样题：。

2012年硕士研究生统一入学考试《数字电子技术基础》第一部分考试说明一、考试性质数字电子技术基础是信息科学与工程学院电路与系统专业硕士生入学考试的专业基础课。

考试对象为参加东北大学信息学院2012年全国硕士研究生入学考试的准考考生。

二、考试形式与试卷结构（一」）答卷方式：闭卷，笔试（二1）答题时间：180分钟（三1）考试题型及比例选择填空20%简答题30%分析、计算及设计题50 %（四）参考书目李晶皎，数字逻辑与数字系统设计，清华出版社，2008年第二部分考查要点（一）数字逻辑基础1 •数制的表示及转换；2•逻辑代数的定律与规则；3•逻辑函数的化简。

（二）逻辑门电路1.CMO逻辑门电路的原理及特性；2.TTL逻辑门电路的原理及特性;3. CMO与 TTL电路的接口。

（三）组合逻辑电路1.组合逻辑电路特点；2.小规模组合逻辑电路的分析与设计；3.常用的中规模集成电路（译码器、编码器、数据选择器、数值比较器）的原理、分析及应用设计；4.算术运算电路及奇偶校验电路的分析与设计；5.竞争-冒险的概念及判断。

（四）时序逻辑电路1.时序逻辑电路特点；2.触发器的原理及分析；3.由触发器构成的时序逻辑电路的分析与设计；4.常用的中规模集成电路（寄存器、计数器）的原理、分析及应用设计；5.顺序脉冲发生器的原理、分析及设计。

（五）半导体存储器和可编程器件1.半导体存储器的分类，各类存储器的原理及存储器的扩展；2.通用阵列逻辑GAL的原理及VHDL程序设计。

（六）数字系统设计基础1.用中小规模集成电路构成的数字系统的分析与设计。

2 •用超大规模集成电路CPLD或FPGA勾成的数字系统的分析与设计。

《电路原理》是电气电子类各专业的一门重要的基础理论课。

本科目的考试内容包括电路模型和电路定律、电路定理和电路变换、一阶电路和二阶电路、正弦稳态电路、三相电路、拉普拉斯变换、二端网络、非线性电路等内容，要求考生掌握基本的电路、磁路分析方法，并具有熟练运用所学方法分析和处理电路基本问题的能力。

一、考试内容（一）电路模型和电路定律1.电路和电路模型2.电流和电压的参考方向3.电功率和能量4.电路元件5.电阻元件6.电压源和电流源7.受控电源8.基尔霍夫定律（二）电阻电路的等效变换1.电路的等效变换2.电阻的串联和并联3.电阻的Y形连接和△形连接的等效变换4.电压源、电流源的串联和并联5.实际电源的两种模型及其等效变换6.输（三）电阻电路的一般分析1. 电路的图2. KCL和KVL的独立方程数3. 支路电流法4. 网孔电流法5. 回路电流法6. 结点电压法（四）电路定理1. 叠加定理2. 替代定理3. 戴维宁定理和诺顿定理4. 最大功率传输定理（五）含有运算放大器的电阻电路1. 运算放大器的电路模型2. 比例电路的分析3. 含有理想运算放大器的电路的分析（六）储能元件1. 电容元件2. 电感元件3. 电容、电感元件的串联与并联（七）一阶电路和二阶电路的时域分析1. 动态电路的方程及其初始条件2. 一阶电路的零输入响应3. 一阶电路的零状态响应4. 一阶电路的全响应5. 二阶电路的零输入响应6. 二阶电路的零状态响应和全响应7. 一阶电路和二阶电路的阶跃响应8. 一阶电路和二阶电路的冲激响应（八）相量法1. 复数2. 正弦量3. 相量法的基础4. 电路定律的相量形式（九）正弦稳态电路的分析1. 阻抗和导纳2. 电路的相量图3. 正弦稳态电路的分析4. 正弦稳态电路的功率5. 复功率6. 最大功率传输（十）含有耦合电感的电路1. 互感2. 含有耦合电感电路的计算3. 耦合电感的功率4. 变压器原理5. 理想变压器（十一）电路的频率响应1. 网络函数2.RLC串联电路的谐振3.RLC串联电路的频率响应4.RLC并联谐振电路5.波特图6.滤波器（十二）三相电路1. 三相电路2. 线电压（电流）与相电压（电流）的关系3. 对称三相电路的计算4. 不对称三相电路的概念5. 三相电路的功率（十三）非正弦周期电流电路和信号的频谱1.非正弦周期信号2.非正弦周期函数分解为傅里叶级数3.有效值、平均值和平均功率4.非正弦周期电流电路的计算（十四）线性动态电路的复频域分析1.拉普拉斯变换的定义2.拉普拉斯变换的基本性质3.拉普拉斯反变换的部分分式展开4.运算电路5.应用拉普拉斯变换法分析线性电路6.网络函数的定义7.网络函数的极点和零点8.极点、零点与冲激响应9.极点、零点与频率响应（十五）电路方程的矩阵形式1.割集2.关联矩阵、回路矩阵、割集矩阵3.回路电流方程的矩阵形式4.结点电压方程的矩阵形式（十六）二端口网络1.二端口网络2.二端口的方程和参数3.二端口的等效电路4.二端口的转移函数5.二端口的连接6.回转器和负阻抗变换器（十七）非线性电路1.非线性电阻2.非线性电容和非线性电感3.非线性电路的方程4.小信号分析法5.分段线性化方法二、考试要求（一）电路模型和电路定律1. 掌握参考方向、电功率和能量的定义。

东北大学22春“电气工程及其自动化”《电路原理》期末考试高频考点版（带答案）一.综合考核(共50题)1.R=15Ω，L=0.3mH，C=0.2mF，U=5V，f=3*104Hz。

电流I=0.3SA。

()A.正确B.错误参考答案：B2.滤波器是利用电感和电容的频率特性实现滤掉某些频率波形的设备。

()A.错误B.正确参考答案：B3.图中 US=-10V，R=10Ω，IS=1A。

则电压源输出的电功率为10W。

()A.错误B.正确参考答案：A4.图中R1=6Ω，R2=4 Ω，R3=3 Ω，US1=12V，US2=24V。

则电流I4=2A。

()A.正确B.错误参考答案：B5.正弦电路的平均功率P=UIcosj。

()A.错误参考答案：B6.图中I3=1A。

()A.正确B.错误参考答案：A7.图中，L=20mH，C=50pF，R=1kW，Ù=10Ð00 V。

求电路的电流I为()mA。

A.I=￥B.I=10C.其它参考答案：B8.图中电流I2=2A。

()A.错误B.正确参考答案：A9.图中 US=10V，R=10Ω，IS=-1A。

则电压U=0V。

()A.正确B.错误参考答案：A10.已知：US=30V，R3=1Ω，R1=2Ω，R2=7Ω。

则电压Uab=-30V。

()A.错误B.正确11.电流表A1的读数为5A，A2为20A，A3为25A，电流表A4的读数为45A。

()A.错误B.正确参考答案：A12.Y22等于双口网络输入端开路时的输出导纳。

()A.正确B.错误参考答案：B13.星形联接的三相电路可以是三线制也可以是四线制。

()A.错误B.正确参考答案：B14.虚数单位-j在相量中表示-90度，一个相量乘上j表示这个相量被减去90度。

()A.正确B.错误参考答案：A15.图中电位Ub=4.4V。

()A.错误B.正确参考答案：B路图中的时间常数为()。

A.t =103B.t =10-3C.其它参考答案：B17.并联谐振是含有电感和电容的电路中的复导纳Y的虚部G=0时产生的。
