基桩检测规范桩身完整性检测标准及判定方法

桩身完整性检测及判定方法分析摘要：围绕建筑工程项目桩身质量展开的检测工作至关重要，只有落实规范化检测流程，并选取适配的检测方法，才能最大程度上提高桩身质量效果，减少安全隐患对工程项目产生的危害，促进经济效益和安全效益的和谐统一。

本文从受检桩选择、抽检数量等方面介绍了桩身完整性检测的相关要求，并着重对判定方法予以讨论。

关键词：桩身完整性检测；要求；判定方法随着建筑工程项目的不断发展进步，质量检测工作受到了更多的关注，要依据桩结构特性展开科学化桩身完整性检测分析工作，及时发现缺陷问题以便于采取相应处理方案，最大程度上提高桩身结构安全性。

一、桩身完整性检测的相关要求（一）受检桩选择为保证桩身完整性检测的及时性和准确性，要按照规范要求选取受检桩，确保能最直观地完成检测分析工作，减少人力资源和物力资源的损耗。

第一，一般是选取施工质量本身存在疑问的桩基结构。

第二，要选取设计方在设计环节认定为较为重要的桩基结构开展检测。

第三，要在分析工程项目地质情况和实际施工环境后确定局部地质条件异常区域，对该区域的桩基结构进行集中检测和分析。

第四，若是在整体施工作业中，选取不同的工艺流程和操作顺序完成桩基施工，则主要对其开展完整性检测。

第五，基于工程项目综合质量考量，同类型桩结构一般是采取均匀随机分布的方式选取受检桩。

（二）抽检数量1）柱下三桩或者是三桩以下的承台结构，抽检的桩数要在1根以上，依据设计规范和工程项目施工标准开展相应的检测分析工作，确保检测的准确性，从而更好地完成桩基结构整体质量评估工作。

2）工程项目设计等级为甲级，亦或是地质条件较为复杂，此时，成桩检测分析要结合桩结构的特点展开，从而确保整体检测分析水平满足预期。

具体见表1。

表1 桩抽检数量值得一提的是，若是对端承型大直径灌注桩，要在规定抽检桩数范围基础上，利用钻芯法或者是声波透射法对部分受检桩予以完整性检测，且对应的抽检数量要控制在总桩数的10%[1]。

二、桩身完整性检测判定方法（一）声波透射法声波透射法是较为全面且细致的检测方法，能对全桩长各个横截面桩身的完整性予以实时性检测以及分析，整体分析结果较为准确，并且，声波透射法现场操作非常便捷，不会受到桩长或者是长径比的限制，因此，大直径灌注桩中广泛应用声波透射法。

桩基检测规范要求：1.1、工程桩应进行单桩承载力和桩身完整性抽样检测。

1.2、基桩检测方法应根据检测目的。

检测方法及检测目的检测方法检测目的：单桩竖向抗压静载试验，确定单桩竖向抗压极限承载力，判定竖向抗压承载力是否满足设计要求，通过桩身内力及变形测试、测定桩侧、桩端阻力；验证高应变法的单桩竖向抗压承载力检测结果。

单桩竖向抗拔静载试验，确定单桩竖向抗把极限承载力，判定竖向抗拔承载力是否满足设计要求。

通过桩身内力及变形测试，测定桩的抗拔摩阻力。

单桩水平静载试验确定单桩水平临界和极限承载力，推定土抗力参数判定水平承载力是否满足设计要求。

通过桩身内力及变形测试，测定桩身弯矩。

钻芯法：检测灌注桩桩长、桩身混凝土强度、桩底沉渣厚度，判断或鉴别桩端岩土性状，判定桩身完整性类别。

低应变法检测桩身缺陷及其位置，判定桩身完整性类别。

高应变法：判定单桩竖向抗压承载力是否满足设计要求；检测桩身缺陷及其位置，判定桩身完整性类别，分析桩侧和桩端土阻力。

声波透射法检测灌注桩桩身缺陷及其位置，判定桩身完整性类别。

1.3、桩身完整性检测宜采用两种或多种合适的检测方法进1.4、基桩检测除应在施工前和施工后进行外，尚应采取符合本规范规定的检测方法或专业验收规范规定的其他检测方法，进行桩基施工过程中的检测，加强施工过程质量控制。

2、检测工作程序2.2、调查、资料收集阶段宜包括下列内容：1、收集被检测工程的岩土工程勘察资料、桩基设计图纸、施工记录；了解施工工艺和施工中出现的异常情况。

2、进一步明确委托方的具体要求。

3、检测项目现场实施的可行性。

2.3、应根据调查结果和确定的检测目的，选择检测方法，制定检测方案。

检测方案宜包含以下内容：工程概况，检测方法及其依据的标准，抽样方案，所需的机械或人工配合，试验周期。

2.4、检测前应对仪器设备检查调试。

2.5、检测用计量器具必须在计量检定周期的有效期内。

2.6、检测开始时间应符合下列规定：1、当采用低应变法或声波透射法检测时，受检桩混凝土强度至少达到设计强度的70%，且不小于15MPa、。

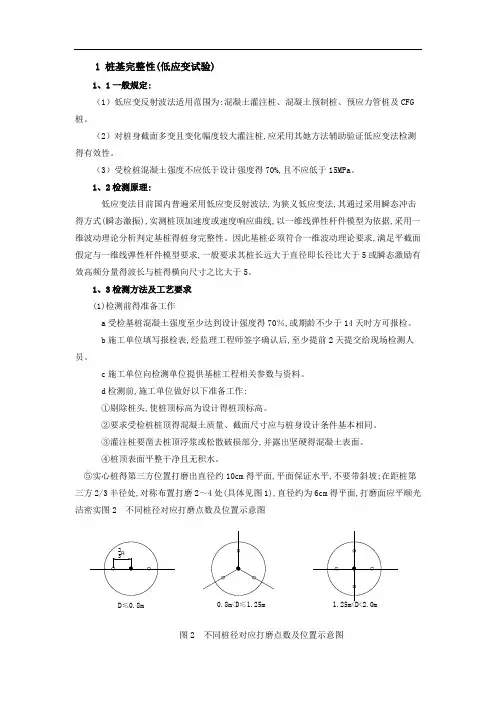

1 桩基完整性(低应变试验)1、1一般规定:（1）低应变反射波法适用范围为:混凝土灌注桩、混凝土预制桩、预应力管桩及CFG 桩。

（2）对桩身截面多变且变化幅度较大灌注桩,应采用其她方法辅助验证低应变法检测得有效性。

（3）受检桩混凝土强度不应低于设计强度得70%,且不应低于15MPa 。

1、2检测原理:低应变法目前国内普遍采用低应变反射波法,为狭义低应变法,其通过采用瞬态冲击得方式(瞬态激振),实测桩顶加速度或速度响应曲线,以一维线弹性杆件模型为依据,采用一维波动理论分析判定基桩得桩身完整性。

因此基桩必须符合一维波动理论要求,满足平截面假定与一维线弹性杆件模型要求,一般要求其桩长远大于直径即长径比大于5或瞬态激励有效高频分量得波长与桩得横向尺寸之比大于5。

1、3检测方法及工艺要求(1)检测前得准备工作a 受检基桩混凝土强度至少达到设计强度得70％,或期龄不少于14天时方可报检。

b 施工单位填写报检表,经监理工程师签字确认后,至少提前2天提交给现场检测人员。

c 施工单位向检测单位提供基桩工程相关参数与资料。

d 检测前,施工单位做好以下准备工作:①剔除桩头,使桩顶标高为设计得桩顶标高。

②要求受检桩桩顶得混凝土质量、截面尺寸应与桩身设计条件基本相同。

③灌注桩要凿去桩顶浮浆或松散破损部分,并露出坚硬得混凝土表面。

④桩顶表面平整干净且无积水。

⑤实心桩得第三方位置打磨出直径约10cm 得平面,平面保证水平,不要带斜坡;在距桩第三方2/3半径处,对称布置打磨2～4处(具体见图1),直径约为6cm 得平面,打磨面应平顺光洁密实图2 不同桩径对应打磨点数及位置示意图0.8m<D≤1.25m D≤0.8m图2 不同桩径对应打磨点数及位置示意图⑥当桩头与垫层相连时,相当于桩头处存在很大得截面阻抗变化,会对测试信号产生影响。

因此,测试前应将桩头侧面与断层断开。

⑦准备黄油1～2包,作为测试耦合剂用。

⑧在基坑内检测,应提前将基坑内水抽干,并搭设好梯子,便于上下。

声波透射法
检测标准及判定方法
试验执行中华人民共和国行业标准《建筑基桩检测技术规范》JGJ 106-2014。

桩身的完整性类别应结合桩身缺陷处声测线的声学特征、缺陷的空间分布范围，按照下列两表所列特征进行综合判定。

桩身完整性分类表表1
桩身完整性判定表2
低应变
检测标准和判定方法
试验执行《基桩低应变动力检测规程》JGJ/T93-95和《建筑基
桩检测技术规范》JGJ 106-2014。

桩身完整性类别的划分原则及其对应的技术特征见表3。

桩身完整性分类表表3
注：对同一场地、地质条件相近、桩型和成桩工艺相同的基桩，因桩端部分桩身阻抗与持力层阻抗相匹配导致实测信号无桩底反射波时，可参照本场地同条件下有桩底反射波的其他桩实测信号判定桩身完整性类别。

钻芯法
检测标准和判定方法
桩身完整性判定按行业标准《建筑基桩检测技术规范》（JGJ 106-2014）和《钻芯法检测混凝土强度技术规程》CECS03-2007的要
求进行。

混凝土芯样试件的抗压强度试验按现行国家标准《普通混凝土力学性能试验方法》GB/T 50081—2002的有关规定执行。

芯样抗压强度代表值应按一组三块试件强度值的平均值确定。

桩身完整性类别的划分原则及其对应的技术特征见表5和表6。

桩身完整性类别的划分原则表5
桩身完整性类别的技术特征（外观及强度）
多于三个钻芯孔的基桩桩身完整性可类比表6的三孔特征进行判定。

表6 桩身完整性判定。

1 桩基完整性（低应变试验）1.1一般规定：（1）低应变反射波法适用围为：混凝土灌注桩、混凝土预制桩、预应力管桩及CFG 桩。

（2）对桩身截面多变且变化幅度较大灌注桩，应采用其他方法辅助验证低应变法检测的有效性。

（3）受检桩混凝土强度不应低于设计强度的70%，且不应低于15MPa 。

1.2检测原理：低应变法目前国普遍采用低应变反射波法，为狭义低应变法，其通过采用瞬态冲击的方式（瞬态激振），实测桩顶加速度或速度响应曲线，以一维线弹性杆件模型为依据，采用一维波动理论分析判定基桩的桩身完整性。

因此基桩必须符合一维波动理论要求，满足平截面假定和一维线弹性杆件模型要求，一般要求其桩长远大于直径即长径比大于5或瞬态激励有效高频分量的波长与桩的横向尺寸之比大于5。

1.3检测方法及工艺要求（1）检测前的准备工作a 受检基桩混凝土强度至少达到设计强度的70％，或期龄不少于14天时方可报检。

b 施工单位填写报检表，经监理工程师签字确认后，至少提前2天提交给现场检测人员。

c 施工单位向检测单位提供基桩工程相关参数和资料。

d 检测前，施工单位做好以下准备工作：①剔除桩头，使桩顶标高为设计的桩顶标高。

②要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本相同。

③灌注桩要凿去桩顶浮浆或松散破损部分，并露出坚硬的混凝土表面。

④桩顶表面平整干净且无积水。

⑤实心桩的第三方位置打磨出直径约10cm 的平面，平面保证水平，不要带斜坡；在距桩第三方2/3半径处，对称布置打磨2～4处（具体见图1），直径约为6cm 的平面，打磨面应平顺光洁密实图2 不同桩径对应打磨点数及位置示意图0.8m<D≤1.25m D≤0.8m图2 不同桩径对应打磨点数及位置示意图⑥当桩头与垫层相连时，相当于桩头处存在很大的截面阻抗变化，会对测试信号产生影响。

因此，测试前应将桩头侧面与断层断开。

⑦准备黄油1～2包，作为测试耦合剂用。

⑧在基坑检测，应提前将基坑水抽干，并搭设好梯子，便于上下。

基桩检测规范桩身完整性检测标准及判定方法
公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
声波透射法检测标准及判定方法
试验执行中华人民共和国行业标准《建筑基桩检测技术规范》JGJ 106-2014。

桩身的完整性类别应结合桩身缺陷处声测线的声学特征、缺陷的空间分布范围，按照下列两表所列特征进行综合判定。

桩身完整性分类表表1
桩身完整性判定表2
低应变
检测标准和判定方法
试验执行《基桩低应变动力检测规程》JGJ/T93-95和《建筑基桩检测技术规范》JGJ 106-2014。

桩身完整性类别的划分原则及其对应的技术特征见表3。

桩身完整性分类表表3
桩身完整性判定表4
注：对同一场地、地质条件相近、桩型和成桩工艺相同的基桩，因桩端部分桩身阻抗与持力层阻抗相匹配导致实测信号无桩底反射波时，可参照本场地同条件下有桩底反射波的其他桩实测信号判定桩身完整性类别。

钻芯法
检测标准和判定方法
桩身完整性判定按行业标准《建筑基桩检测技术规范》（JGJ 106-2014）和《钻芯法检测混凝土强度技术规程》CECS03-2007的要求进行。

混凝土芯样试件的抗压强度试验按现行国家标准《普通混凝土力学性能试验方法》GB/T 50081—2002的有关规定执行。

芯样抗压强度代表值应按一组三块试件强度值的平均值确定。

桩身完整性类别的划分原则及其对应的技术特征见表5和表6。

桩身完整性类别的划分原则表5
桩身完整性类别的技术特征（外观及强度）
多于三个钻芯孔的基桩桩身完整性可类比表6的三孔特征进行判定。

表6 桩身完整性判定。

基桩检测规范桩身完整性检测标准及判定方法
内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
声波透射法检测标准及判定方法
试验执行中华人民共和国行业标准《建筑基桩检测技术规范》JGJ 106-2014。

桩身的完整性类别应结合桩身缺陷处声测线的声学特征、缺陷的空间分布范围，按照下列两表所列特征进行综合判定。

桩身完整性分类表表1
桩身完整性判定表2
低应变
检测标准和判定方法
试验执行《基桩低应变动力检测规程》JGJ/T93-95和《建筑基桩检测技术规范》JGJ 106-2014。

桩身完整性类别的划分原则及其对应的技术特征见表3。

桩身完整性分类表表3
桩身完整性判定表4
注：对同一场地、地质条件相近、桩型和成桩工艺相同的基桩，因桩端部分桩身阻抗与持力层阻抗相匹配导致实测信号无桩底反射波时，可参照本场地同条件下有桩底反射波的其他桩实测信号判定桩身完整性类别。

钻芯法
检测标准和判定方法
桩身完整性判定按行业标准《建筑基桩检测技术规范》（JGJ 106-2014）和《钻芯法检测混凝土强度技术规程》CECS03-2007的要求进行。

混凝土芯样试件的抗压强度试验按现行国家标准《普通混凝土力学性能试验方法》GB/T 50081—2002的有关规定执行。

芯样抗压强度代表值应按一组三块试件强度值的平均值确定。

桩身完整性类别的划分原则及其对应的技术特征见表5和表6。

桩身完整性类别的划分原则表5
桩身完整性类别的技术特征（外观及强度）
多于三个钻芯孔的基桩桩身完整性可类比表6的三孔特征进行判定。

表6 桩身完整性判定。

桩基检测规范要求 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】规范要求：、工程桩应进行和桩身完整性抽样检测。

、基桩检测方法应根据检测目的。

检测方法及检测目的检测方法检测目的：单桩竖向抗压，确定单桩竖向抗压极限承载力，判定竖向抗压承载力是否满足设计要求，通过桩身内力及变形测试、测定桩侧、桩端阻力；验证高应变法的单桩竖向抗压承载力检测结果。

单桩竖向抗拔，确定单桩竖向抗把极限承载力，判定竖向抗拔承载力是否满足设计要求。

通过桩身内力及变形测试，测定桩的抗拔摩阻力。

单桩水平确定单桩水平临界和极限承载力，推定土抗力参数判定水平承载力是否满足设计要求。

通过桩身内力及变形测试，测定桩身弯矩。

钻芯法：检测灌注桩桩长、桩身、桩底沉渣厚度，判断或鉴别桩端岩土性状，判定桩身完整性类别。

低应变法检测桩身缺陷及其位置，判定桩身完整性类别。

高应变法：判定单桩竖向抗压承载力是否满足设计要求；检测桩身缺陷及其位置，判定桩身完整性类别，分析桩侧和桩端土阻力。

检测灌注桩桩身缺陷及其位置，判定桩身完整性类别。

、桩身完整性检测宜采用两种或多种合适的检测方法进、基桩检测除应在施工前和施工后进行外，尚应采取符合本规范规定的检测方法或专业验收规范规定的其他检测方法，进行桩基施工过程中的检测，加强施工过程质量控制。

2、检测工作程序、调查、资料收集阶段宜包括下列内容：1、收集被检测工程的资料、桩基设计图纸、施工记录；了解施工工艺和施工中出现的异常情况。

2、进一步明确委托方的具体要求。

3、检测项目现场实施的可行性。

、应根据调查结果和确定的检测目的，选择检测方法，制定检测方案。

检测方案宜包含以下内容：，检测方法及其依据的标准，，所需的机械或人工配合，试验周期。

、检测前应对仪器设备检查调试。

、检测用计量器具必须在周期的有效期内。

、检测开始时间应符合下列规定：1、当采用低应变法或检测时，受检桩至少达到设计强度的70%，且不小于15M P a、。

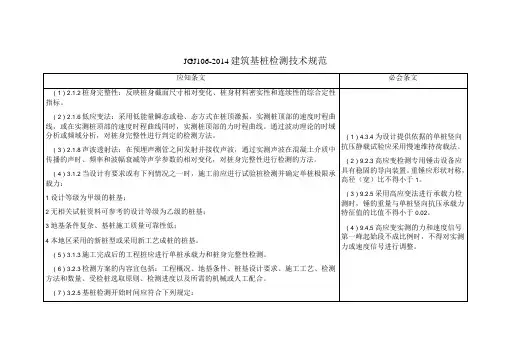

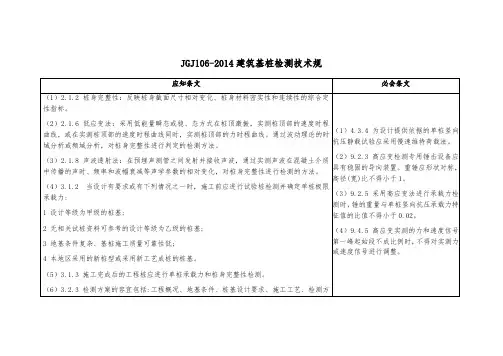

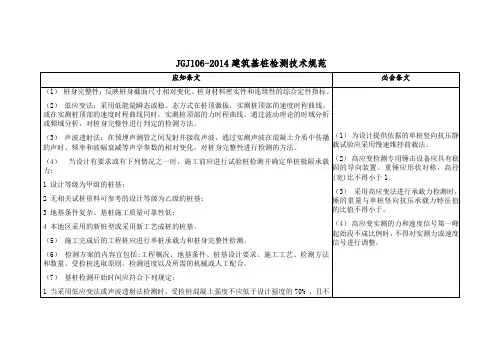

桩基检测规范-CAL-FENGHAI.-(YICAI)-Company One11 总则为了确保基桩检测工作质量，统一基桩检测方法，为设计和施工验收提供可靠依据，使基桩质量检测工作符合安全适用、技术先进、数据准确、正确评价的要求，制定本规范。

本规范适用于建筑工程基桩的承载力和桩身完整性的检测与评价。

基桩检测方法应根据各种检测方法的特点和适用范围，考虑地质条件、桩型及施工质量可靠性、使用要求等因素进行合理选择搭配。

基桩检测结果应结合上述因素进行分析判定。

建筑工程基桩的质量检测除应执行本规范外，尚应符合国家现行有关强制性标准的规定。

2 术语、符号术语基桩 foundation pile桩基础中的单桩。

桩身完整性 pi1e integrity反映桩身截面尺寸相对变化、桩身材料密实性和连续性的综合定性指标。

桩身缺陷 pile defects使桩身完整性恶化，在一定程度上引起桩身结构强度和耐久性降低的桩身断裂、裂缝、缩颈、夹泥（杂物）、空洞、蜂窝、松散等现象的统称。

静载试验static loading test在桩顶部逐级施加竖向压力、竖向上拔力或水平推力，观测桩顶部随时间产生的沉降、上拔位移或水平位移，以确定相应的单桩竖向抗压承载力、单桩竖向抗拔承载力或单桩水平承载力的试验方法。

钻芯法 core drilling method用钻机钻取芯样以检测桩长、桩身缺陷、桩底沉渣厚度以及桩身混凝土的强度、密实性和连续性，判定桩端岩土性状的方法。

低应变法 low strain integriiy testing采用低能量瞬态或稳态激振方式在桩顶激振，实测桩顶部的速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判定的检测方法。

高应变法high strain dynamic testing用重锤冲击桩顶，实测桩顶部的速度和力时程曲线，通过波动理论分析，对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

桩基检测规范要求：1.1、工程桩应进行单桩承载力和桩身完整性抽样检测。

1.2、基桩检测方法应根据检测目的。

检测方法及检测目的检测方法检测目的：单桩竖向抗压静载试验，确定单桩竖向抗压极限承载力，判定竖向抗压承载力是否满足设计要求，通过桩身内力及变形测试、测定桩侧、桩端阻力；验证高应变法的单桩竖向抗压承载力检测结果。

单桩竖向抗拔静载试验，确定单桩竖向抗把极限承载力，判定竖向抗拔承载力是否满足设计要求。

通过桩身内力及变形测试，测定桩的抗拔摩阻力。

单桩水平静载试验确定单桩水平临界和极限承载力，推定土抗力参数判定水平承载力是否满足设计要求。

通过桩身内力及变形测试，测定桩身弯矩。

钻芯法：检测灌注桩桩长、桩身混凝土强度、桩底沉渣厚度，判断或鉴别桩端岩土性状，判定桩身完整性类别。

低应变法检测桩身缺陷及其位置，判定桩身完整性类别。

高应变法：判定单桩竖向抗压承载力是否满足设计要求；检测桩身缺陷及其位置，判定桩身完整性类别，分析桩侧和桩端土阻力。

声波透射法检测灌注桩桩身缺陷及其位置，判定桩身完整性类别。

1.3、桩身完整性检测宜采用两种或多种合适的检测方法进1.4、基桩检测除应在施工前和施工后进行外，尚应采取符合本规范规定的检测方法或专业验收规范规定的其他检测方法，进行桩基施工过程中的检测，加强施工过程质量控制。

2、检测工作程序2.2、调查、资料收集阶段宜包括下列内容：1、收集被检测工程的岩土工程勘察资料、桩基设计图纸、施工记录；了解施工工艺和施工中出现的异常情况。

2、进一步明确委托方的具体要求。

3、检测项目现场实施的可行性。

2.3、应根据调查结果和确定的检测目的，选择检测方法，制定检测方案。

检测方案宜包含以下内容：工程概况，检测方法及其依据的标准，抽样方案，所需的机械或人工配合，试验周期。

2.4、检测前应对仪器设备检查调试。

2.5、检测用计量器具必须在计量检定周期的有效期内。

2.6、检测开始时间应符合下列规定：1、当采用低应变法或声波透射法检测时，受检桩混凝土强度至少达到设计强度的70%，且不小于15MPa、。
