研究康明斯 QSK系列发动机 HPI燃油系统工作原理及日常维护摘要：HPI（HighpressureInjection）高压燃油喷射系统，是康明斯公司为重型柴油机开发的燃油供给系统。
该系统采用机械式喷油器，配备电子管理系统，燃油喷射压力2500bar。
HPI燃油喷射系统电子控制单元（EMS），根据驾驶员的要求，控制燃油系统向发动机提供燃油。
本文根据作者多年工作经验，对康明斯QSK系列发动机HPI燃油系统工作原理及日常维护进行了详细的阐述和分析，共大家参考和借鉴。
关键词：康明斯QSK系列；发动机；HPI燃油系统；工作原理；日常维护1、HPI燃油系统结构HPI燃油系统主要电气和油路两部分组成电气部分(见图一)由传感器和执行器、转速控制、电脑ECM组成。
其中传感器包括油门位置、泵压力、正时压力、燃油压力、进气压力、转速、进气温度、水温、机油温度传感器；执行器包括泵压正时压力燃油压执行器转速控制包括两个比较器、两个放大器。
油路部分由齿轮泵、电子离心调速总成,燃油控制、共轨油道、回油道,喷油嘴、冷却板、节温器、油箱。
其中电子离心调速总成包括泵压力执行器、压力传感器、旁通阀、单向阀,溢流阀、离心力可变节流;燃油控制阀包括切断阀、正时执行器、正时压力传感器、燃油执行器、燃油压力传感器。
共轨油道包括正时共轨、燃油共轨、回油共轨。
HPI燃油系统结构图2、燃油泵介绍HPI燃油系统的燃油泵是PT型燃油系列中的一种,同样采用了压力一时间概念,其中P表示喷油器的进口处的燃油压力,它由ECM输出脉宽调节流通面积大小决定的。
T表示燃油流入喷油器油杯的有效时间,它由发动机转速决定的不同之处是PT系统依靠机械方式调整燃油流通面积进而来控制燃油压力,而HPI燃油系统是通过电子方式调整执行器的燃油流通面积进而来控制燃油压力3、燃油量和喷油正时控制系统燃油压力通过溢流阀保持恒定。
燃油压力在怠速下应该约为14.5bar。
发动机管理系统是一个电子管理系统，既控制机械式喷油器应该喷入气缸的燃油量，有控制机械式喷油器，喷射燃油应该进行的时间。

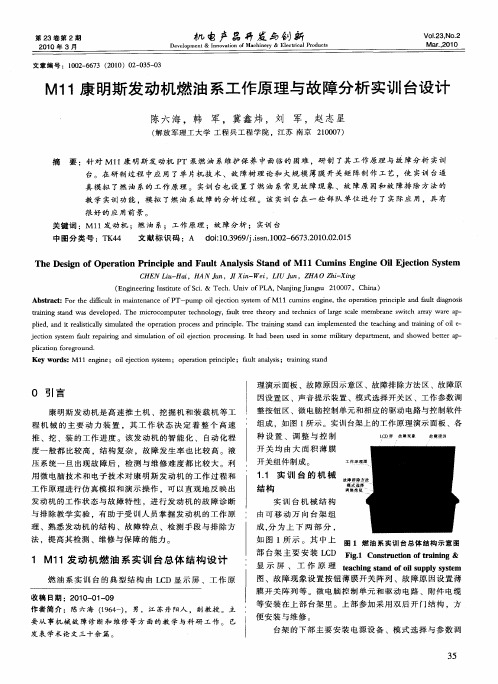

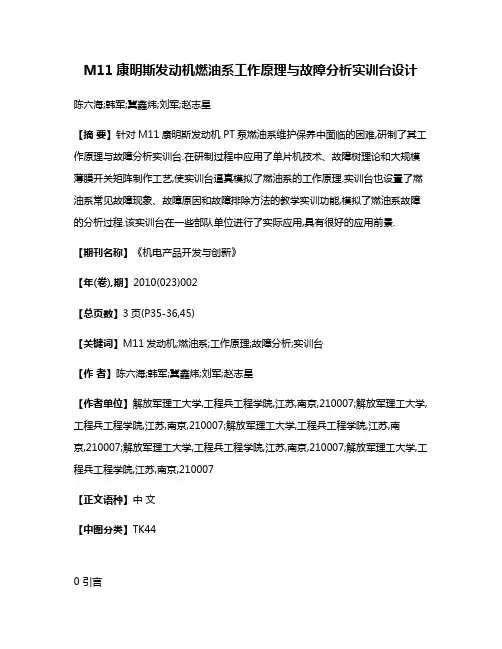

M11康明斯发动机燃油系工作原理与故障分析实训台设计陈六海;韩军;冀鑫炜;刘军;赵志星【摘要】针对M11康明斯发动机PT泵燃油系维护保养中面临的困难,研制了其工作原理与故障分析实训台.在研制过程中应用了单片机技术、故障树理论和大规模薄膜开关矩阵制作工艺,使实训台逼真模拟了燃油系的工作原理.实训台也设置了燃油系常见故障现象、故障原因和故障排除方法的教学实训功能,模拟了燃油系故障的分析过程.该实训台在一些部队单位进行了实际应用,具有很好的应用前景.【期刊名称】《机电产品开发与创新》【年(卷),期】2010(023)002【总页数】3页(P35-36,45)【关键词】M11发动机;燃油系;工作原理;故障分析;实训台【作者】陈六海;韩军;冀鑫炜;刘军;赵志星【作者单位】解放军理工大学,工程兵工程学院,江苏,南京,210007;解放军理工大学,工程兵工程学院,江苏,南京,210007;解放军理工大学,工程兵工程学院,江苏,南京,210007;解放军理工大学,工程兵工程学院,江苏,南京,210007;解放军理工大学,工程兵工程学院,江苏,南京,210007【正文语种】中文【中图分类】TK440 引言康明斯发动机是高速推土机、挖掘机和装载机等工程机械的主要动力装置，其工作状态决定着整个高速推、挖、装的工作进度。
该发动机的智能化、自动化程度一般都比较高，结构复杂，故障发生率也比较高。
液压系统一旦出现故障后，检测与维修难度都比较大。
利用微电脑技术和电子技术对康明斯发动机的工作过程和工作原理进行仿真模拟和演示操作，可以直观地反映出发动机的工作状态与故障特性，进行发动机的故障诊断与排除教学实验，有助于受训人员掌握发动机的工作原理、熟悉发动机的结构、故障特点、检测手段与排除方法，提高其检测、维修与保障的能力。
1 M11发动机燃油系实训台总体结构设计燃油系实训台的典型结构由LCD显示屏、工作原理演示面板、故障原因示意区、故障排除方法区、故障原因设置区、声音提示装置、模式选择开关区、工作参数调整按钮区、微电脑控制单元和相应的驱动电路与控制软件组成，如图1所示。

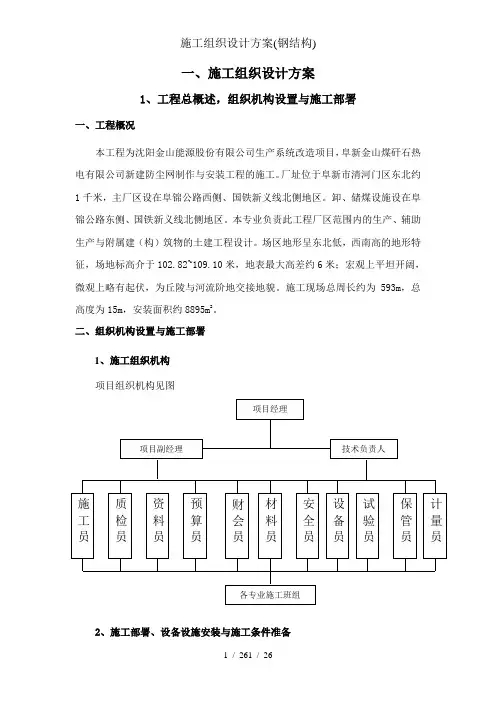

一、施工组织设计方案1、工程总概述，组织机构设置与施工部署一、工程概况本工程为沈阳金山能源股份有限公司生产系统改造项目，阜新金山煤矸石热电有限公司新建防尘网制作与安装工程的施工。
