GE电口速率自协商问题-经典问题解析

GE电口速率自协商问题1、问题描述在某上行扣板的调试过程中，发现上行GE电口与其它GE电口设备对接时，速率都为1000M时，电口可以正常link；但是当与速率强制为100/10M设备对接时，电口不能正确协商，端口link不上。

2、原因分析电口使用已比较成熟，与以前使用过的单板设计架构也没有太大差异，但是为何会出现此问题呢？开始的时候，大家一致认为是软件配置将速率强制成了1000M，但是经过核对，排除了“软件配置问题”。

难道是硬件问题？首先对比一下上个版本的硬件设计，硬件连接如下图：硬件连接图（1）出现问题版本硬件设计，硬件连接如下图：硬件连接图（2）上面的这些接口，都是大家比较熟悉的，硬件设计为了兼容前一版本的上行扣板，在底板上增加了SerDes芯片，使底板出SerDes接口上行。

考虑降成本因素，采用了价格较低TLK1201芯片。

分别分析TLK1201的对外接口。

首先分析SerDes接口，SerDes接口是大家所较熟悉的，“SerDes”接口自协商大家看来是没有任何问题，但是学习了一下“SerDes”接口，却发现和我们平时的理解有些差异。

查阅bcm5464芯片资料，描述如下：SerDes: 1000 Mbps operation。

The SerDes interface shares the same differential data pin as the SGMII interface. The BCM5464S can act as a 1-GHz。

media converter by both supporting SerDes fiber and copper line interfaces simultaneously.很显然SerDes接口仅仅具备1000Mbps数据收发功能，不支持速率的自适应，那么上一版本我们认为的“SerDes”接口是如何进行速率协商的呢？结果发现是我们没有正确的区分速率自协商的。

[推荐]以太网端口协商原理,以太网自适应原理(2011-07-31 18:21:44)以太网端口电口工作模式简单先容：1．以太网口的两端工作模式（10M半双工、10M全双工、100M半双工、100M全双工、自协商）必须设置一致。

2.假如一端是固定模式(无论是10M、100M)，另外一端是自协商模式，即便能够协商成功，自协商的那一端也将只能工作在半双工模式。

3.假如一端工作在全双工模式，另外一端工作在半双工模式(包括自协商出来的半双工，也一样处理)，Ping是没有题目的，流量小的时候也没有任何题目，流量达到约15%以上时，就会出现冲突、错包，终极影响了工作性能！4.对于两端工作模式都是自协商，最后协商成的结果是“两端都支持的工作模式中优先级最高的那一类”。

5. 假如A端自协商，B端设置为100M全双工，A协商为100M半双工后，再强制将B 改为10M全双工，A端也会马上向下协商到10M半双工；假如A端自协商，B端设置为10M全双工，A协商为10M半双工后，再强制将B改为100M全双工，会出现协商不成功，连接不上！这个时候，假如插拔一下网线，又会重新协商在100M半双工。

建议以太网口的两端工作模式必须设置一致。

否则，就会出现流量一大速度变慢的题目。

大多数设备以太网口的默认的出厂设置是自协商。

假如两端都是自协商，协商成功了，但网络不通，此时请检查网线是否支持100M。

假如两端都是自协商，协商成功并且运行在全双工，在没有Link Down的条件下，将其中一端“立即”设置为固定的“10M/100M全双工”，两端仍然能够工作在全双工。

但是，万一将来插拔网线或者其他原因出现重新Link，就会重新协商为“一端全双工&一端半双工”的不稳定连接。

因此，这种情况一定要避免！请牢记以上五条，现实工作中经常碰到这类故障，尤其是第三条，疏忽了轻易导致判定错误。

自协商基本原理自动协商模式是端口根据另一端设备的连接速度和双工模式，自动把它的速度调节到最高的公共水平，即线路两端能具有的最快速度和双工模式。

自协商问题导致局域网电路丢包故障分析作者：张宜爱王辉刘晓良来源：《科技创新导报》 2012年第29期张宜爱王辉刘晓良（中国联通烟台分公司山东烟台 264000）摘要：本文主要是中国联通烟台分公司解决实际业务开通时遇到的丢包故障。

通过理论基础分析，发现了故障点，最终解决问题。

关键词：自协商全双工半双工中图分类号：T P393.1 文献标识码：Ａ文章编号：1674-098X(2012)10(b)-0054-011 概述烟台日报社新开至海阳日报社一条百兆SDH 电路，电路开通后一直出现丢包现象。

2 网络拓扑（见图1）3 故障现象考虑可能是中间某一段速率、双工匹配的问题，发现市日报社的千兆电口交换机是自适应模式，而光收发器是强制百兆模式。

将交换机的千兆电口改为强制百兆全双工后问题解决。

4 原因分析设备一个设为自适应一个设为了强制百兆，导致自适应的设备协商成了半双工状态。

为什么会协商成半双工状态，以及为什么双工不匹配就会导致丢包？下面详细解释一下：以太网拥有自协商（Au t o-Ne got i at ion）能力，但是经常出现这样的问题：当一端打开自协商，另一端关闭自协商的情况下，协商结果和我们期望的不同。

例如：连接好的A、B 两个端口。

当A端口打开自协商，B 端口关闭自协商且配置为10 0 M 全双工时，在A 口得到的协商结果是10 0 M 半双工。

而我们一般希望A 口也协商成B 端口的最大能力，即10 0 M 全双工。

自协商实际上我们可以把它看作成一种主动地协商方式, 具有这种功能的设备会主动与对方协商, 并且等待对端返回协商结果, 它不仅能够协商两端的工作速度是10M , 还是10 0M 还是10 0 0M , 而且还可以协商两端工作的双工方式是半双工还是全双工。

自协商通过和对端交换一种F L P(Fa s t L i n k Plu s e) 的特殊Fr ame,里面包含了自己这端可以支持的工作组合方式( 速度/ 双工方式), 对端收到之后和自己可以支持的工作组合方式相比较选择一种最佳的工作方式。

网口自协商以太网相信大家不会陌生，因为以太网是当今现有局域网采用的最通用的通信协议标准，使用非常广泛。

有一定网络知识的朋友，可能会知道以太网有半双工和全双工两种工作模式，而且全双工模式比半双工模式要好。

那么这两种模式具体有什么区别呢？以太网设备之间的双工模式又是如何进行协商的呢？下面为大家详细介绍。

一、全双工和半双工的概念1、全双工（Full Duplex）是在微处理器与外围设备之间采用发送线和接受线各自独立的方法，可以使数据在两个方向上同时进行传送操作。

指在发送数据的同时也能够接收数据，两者同步进行，这好像我们平时打电话一样，说话的同时也能够听到对方的声音。

2、半双工（Half Duplex）所谓半双工就是指一个时间段内只有一个动作发生，举个简单例子，一条窄窄的马路，同时只能有一辆车通过，当目前有两量车对开，这种情况下就只能一辆先过，等到头儿后另一辆再开，这个例子就形象的说明了半双工的原理。

早期的对讲机、以及早期集线器等设备都是基于半双工的产品。

随着技术的不断进步，最近10年制造的网卡、交换机、路由器都支持全双工模式。

半双工的网络设备已经逐渐退出历史舞台。

二、全双工和半双工以太网的特点1、半双工以太网1）任意时刻只能接收数据或者发送数据。

2）采用CSMA/CD访问机制。

3）有最大传输距离的限制。

2、全双工以太网1）同一时刻可以接收和发送数据。

2）传输数据帧的效率大大提高，最大吞吐量达到双倍速率。

3）全双工从根本上解决了以太网的冲突问题，以太网从此告别CSMA/CD。

4）消除了半双工的物理距离限制。

三、以太网的自动协商1、自动协商的目的最早的以太网都是10M半双工的，所以需要CSMA/CD等一系列机制保证系统的稳定性。

随着技术的发展，出现了全双工，接着又出现了100M，以太网的性能大大改善。

但是随之而来的问题是：如何保证原有以太网络和新以太网的兼容？于是，提出了自动协商技术来解决这种矛盾。

自动协商的主要功能就是使物理链路两端的设备通过交互信息自动选择同样的工作参数。

端口自协商端口自协商基本原理端口自动协商模式是端口根据另一端设备的连接速度和双工模式，自动把它的速度调节到最高的公共水平，即线路两端能具有的最快速度和双工模式。

自协商功能允许一个网络设备能够将自己所支持的工作模式信息传达给网络上的对端，并接受对方可能传递过来的相应信息，从而解决双工和10M/100M速率自协商问题。

自协商功能完全由物理层芯片设计实现，因此并不使用专用数据包或带来任何高层协议开销。

自协商功能的基本机制是：每个网络设备在上电、管理命令发出、或是用户干预时发出FLP（快速连接脉冲），协商信息封装在这些FLP序列中。

FLT中包含有时钟/数字序列，将这些数据从中提取出来就可以得到对端设备支持的工作模式，以及一些用于协商握手机制的其他信息。

当一个设备不能对FLP作出有效反应，而仅返回一个NLP（普通连接脉冲）时，它被作为一个10BASE-T兼容设备。

快速链路脉冲FLP和普通链路脉冲NLP都仅使用于非屏蔽双绞线上，而不能应用在光纤媒体。

自动协商的内容主要包括双工模式、运行速率、流控等内容，一旦协商通过，链路两端的设备就锁定在这样一种运行模式下。

1000M以太网也支持自协商，在此从略。

电口和光口自协商主要区别是在OSI 中它们所处的位置不同。

对于电口来说,协商发生在链路信号传输之前；对于光口来说, 自协商机制与PCS 在同一层, 这意味着光口的协商必须先建立链路同步以后才可以进行协商。

PCS （Physical Coding Sub-layer）以太网端口电口工作模式简单介绍1．以太网口的两端工作模式（10M半双工、10M全双工、100M半双工、100M全双工、自协商）必须设置一致。

2.如果一端是固定模式(无论是10M、100M)，另外一端是自协商模式，即便能够协商成功，自协商的那一端也将只能工作在半双工模式。

3.如果一端工作在全双工模式，另外一端工作在半双工模式(包括自协商出来的半双工，也一样处理)，Ping是没有问题的，流量小的时候也没有任何问题，流量达到约15%以上时，就会出现冲突、错包，最终影响了工作性能！4.对于两端工作模式都是自协商，最后协商成的结果是“两端都支持的工作模式中优先级最高的那一类”。

以太网端口协商原理以太网端口电口工作模式简单介绍：1．以太网口的两端工作模式（10M半双工、10M全双工、100M半双工、100M全双工、自协商）必须设置一致。

2.如果一端是固定模式(无论是10M、100M)，另外一端是自协商模式，即便能够协商成功，自协商的那一端也将只能工作在半双工模式。

3.如果一端工作在全双工模式，另外一端工作在半双工模式(包括自协商出来的半双工，也一样处理)，Ping是没有问题的，流量小的时候也没有任何问题，流量达到约15%以上时，就会出现冲突、错包，最终影响了工作性能！4.对于两端工作模式都是自协商，最后协商成的结果是“两端都支持的工作模式中优先级最高的那一类”。

5. 如果A端自协商，B端设置为100M全双工，A协商为100M半双工后，再强制将B改为10M全双工，A端也会马上向下协商到10M半双工；如果A端自协商，B端设置为10M全双工，A协商为10M半双工后，再强制将B改为100M全双工，会出现协商不成功，连接不上！这个时候，如果插拔一下网线，又会重新协商在100M半双工。

建议以太网口的两端工作模式必须设置一致。

否则，就会出现流量一大速度变慢的问题。

大多数设备以太网口的默认的出厂设置是自协商。

如果两端都是自协商，协商成功了，但网络不通，此时请检查网线是否支持100M。

如果两端都是自协商，协商成功并且运行在全双工，在没有Link Down的前提下，将其中一端“立刻”设置为固定的“10M/100M全双工”，两端仍然能够工作在全双工。

但是，万一将来插拔网线或者其他原因出现重新Link，就会重新协商为“一端全双工&一端半双工”的不稳定连接。

因此，这种情况一定要避免！[b]自协商基本原理[/b]自动协商模式是端口根据另一端设备的连接速度和双工模式，自动把它的速度调节到最高的公共水平，即线路两端能具有的最快速度和双工模式。

自协商功能允许一个网络设备能够将自己所支持的工作模式信息传达给网络上的对端，并接受对方可能传递过来的相应信息，从而解决双工和10M/100M速率自协商问题。

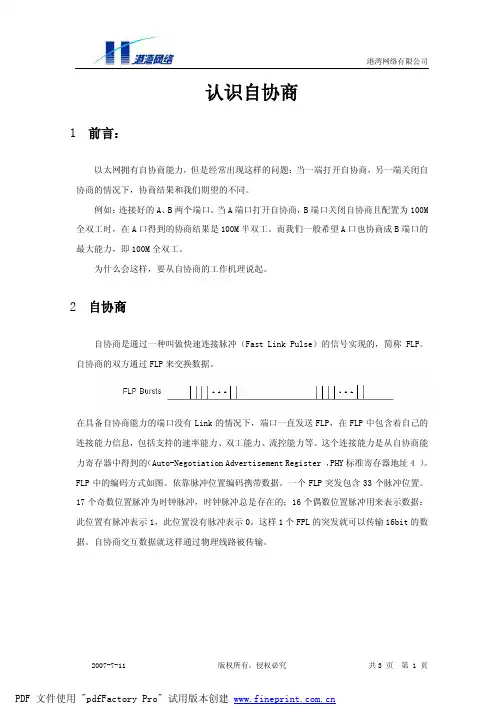

认识自协商1前言：以太网拥有自协商能力，但是经常出现这样的问题：当一端打开自协商，另一端关闭自协商的情况下，协商结果和我们期望的不同。

例如：连接好的A、B两个端口。

当A端口打开自协商，B端口关闭自协商且配置为100M 全双工时，在A口得到的协商结果是100M半双工。

而我们一般希望A口也协商成B端口的最大能力，即100M全双工。

为什么会这样，要从自协商的工作机理说起。

2自协商自协商是通过一种叫做快速连接脉冲（Fast Link Pulse）的信号实现的，简称FLP。

自协商的双方通过FLP来交换数据。

在具备自协商能力的端口没有Link的情况下，端口一直发送FLP，在FLP中包含着自己的连接能力信息，包括支持的速率能力、双工能力、流控能力等。

这个连接能力是从自协商能力寄存器中得到的（Auto-Negotiation Advertisement Register ，PHY标准寄存器地址4 ）。

FLP中的编码方式如图。

依靠脉冲位置编码携带数据。

一个FLP突发包含33个脉冲位置。

17个奇数位置脉冲为时钟脉冲，时钟脉冲总是存在的；16个偶数位置脉冲用来表示数据：此位置有脉冲表示1，此位置没有脉冲表示0。

这样1个FPL的突发就可以传输16bit的数据。

自协商交互数据就这样通过物理线路被传输。

如果两端都支持自协商，则都会接收到对方的FLP，并且把FLP中的信息解码出来。

得到对方的连接能力。

并且把对端的自协商能力值记录在自协商对端能力寄存器中（Auto-Negotiation Link Partner Ability Register ， PHY标准寄存器地址5 ）。

同时把状态寄存器（PHY标准寄存器地址1）的自协商完成bit（bit5）置成1。

在自协商未完成的情况下，这个bit一直为0。

然后各自根据自己和对方的最大连接能力，选择最好的连接方式Link。

比如，如果双方都即支持10M也支持100M，则速率按照100M连接；双方都即支持全双工也支持半双工，则按照全双工连接。

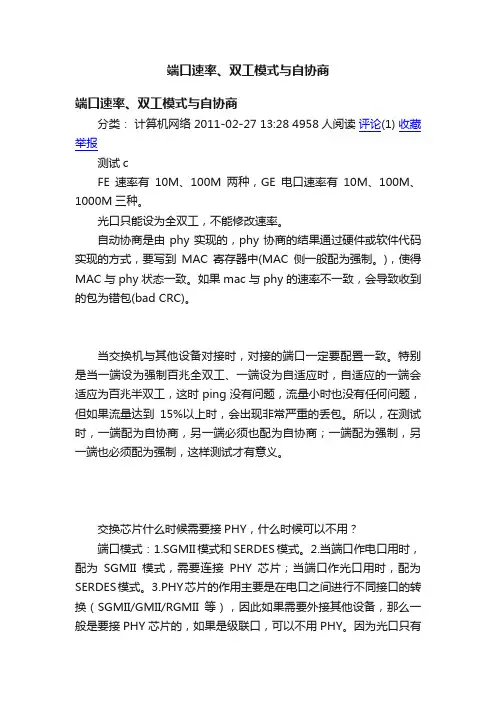

端口速率、双工模式与自协商端口速率、双工模式与自协商分类：计算机网络 2011-02-27 13:28 4958人阅读评论(1) 收藏举报测试cFE速率有10M、100M两种，GE电口速率有10M、100M、1000M三种。

光口只能设为全双工，不能修改速率。

自动协商是由phy实现的，phy协商的结果通过硬件或软件代码实现的方式，要写到MAC寄存器中(MAC侧一般配为强制。

)，使得MAC与phy状态一致。

如果mac与phy的速率不一致，会导致收到的包为错包(bad CRC)。

当交换机与其他设备对接时，对接的端口一定要配置一致。

特别是当一端设为强制百兆全双工、一端设为自适应时，自适应的一端会适应为百兆半双工，这时ping没有问题，流量小时也没有任何问题，但如果流量达到15%以上时，会出现非常严重的丢包。

所以，在测试时，一端配为自协商，另一端必须也配为自协商；一端配为强制，另一端也必须配为强制，这样测试才有意义。

交换芯片什么时候需要接PHY，什么时候可以不用？端口模式：1.SGMII模式和SERDES模式。

2.当端口作电口用时，配为SGMII模式，需要连接PHY芯片；当端口作光口用时，配为SERDES模式。

3.PHY芯片的作用主要是在电口之间进行不同接口的转换（SGMII/GMII/RGMII等），因此如果需要外接其他设备，那么一般是要接PHY芯片的，如果是级联口，可以不用PHY。

因为光口只有SERDES接口模式这一种，不需要进行接口转换，所以不需要接PHY 芯片。

SMI接口与SMI接口之间进行连接的总线称为SMI总线。

SMI总线传输数据速率比MII总线慢很多。

98DX107提供两个接口与CPU连接：SMI接口和MII接口。

SMI 接口主要用于98DX107芯片内所有寄存器的访问，MII直接与CPU连接，主要用于收发包的传送。

高速总线：PCI低速总线：SMI、I2C、SPI。

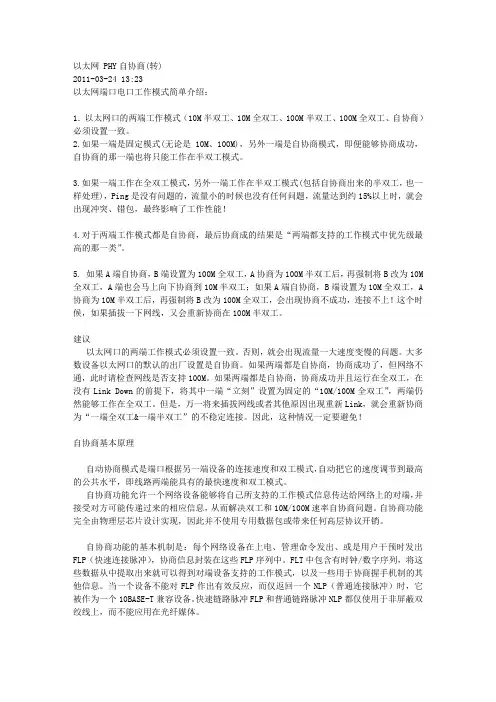

以太网 PHY自协商(转)2011-03-24 13:23以太网端口电口工作模式简单介绍：1．以太网口的两端工作模式（10M半双工、10M全双工、100M半双工、100M全双工、自协商）必须设置一致。

2.如果一端是固定模式(无论是10M、100M)，另外一端是自协商模式，即便能够协商成功，自协商的那一端也将只能工作在半双工模式。

3.如果一端工作在全双工模式，另外一端工作在半双工模式(包括自协商出来的半双工，也一样处理)，Ping是没有问题的，流量小的时候也没有任何问题，流量达到约15%以上时，就会出现冲突、错包，最终影响了工作性能！4.对于两端工作模式都是自协商，最后协商成的结果是“两端都支持的工作模式中优先级最高的那一类”。

5. 如果A端自协商，B端设置为100M全双工，A协商为100M半双工后，再强制将B改为10M 全双工，A端也会马上向下协商到10M半双工；如果A端自协商，B端设置为10M全双工，A 协商为10M半双工后，再强制将B改为100M全双工，会出现协商不成功，连接不上！这个时候，如果插拔一下网线，又会重新协商在100M半双工。

建议以太网口的两端工作模式必须设置一致。

否则，就会出现流量一大速度变慢的问题。

大多数设备以太网口的默认的出厂设置是自协商。

如果两端都是自协商，协商成功了，但网络不通，此时请检查网线是否支持100M。

如果两端都是自协商，协商成功并且运行在全双工，在没有Link Down的前提下，将其中一端“立刻”设置为固定的“10M/100M全双工”，两端仍然能够工作在全双工。

但是，万一将来插拔网线或者其他原因出现重新Link，就会重新协商为“一端全双工&一端半双工”的不稳定连接。

因此，这种情况一定要避免！自协商基本原理自动协商模式是端口根据另一端设备的连接速度和双工模式，自动把它的速度调节到最高的公共水平，即线路两端能具有的最快速度和双工模式。

自协商功能允许一个网络设备能够将自己所支持的工作模式信息传达给网络上的对端，并接受对方可能传递过来的相应信息，从而解决双工和10M/100M速率自协商问题。

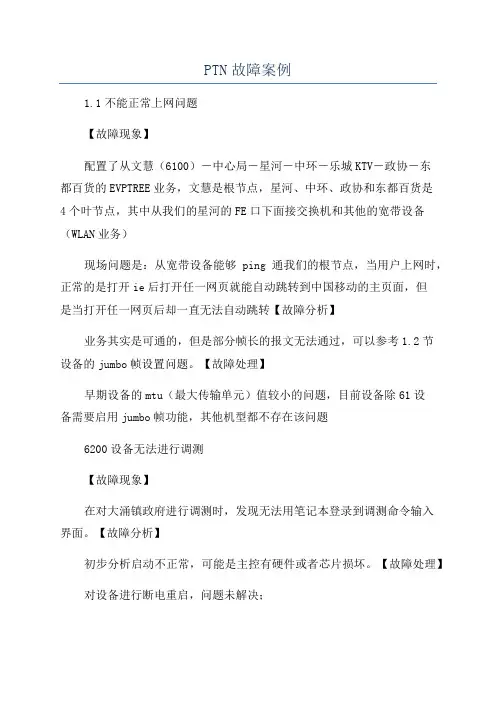

PTN故障案例1.1不能正常上网问题【故障现象】配置了从文慧（6100）－中心局－星河－中环－乐城KTV－政协－东都百货的EVPTREE业务，文慧是根节点，星河、中环、政协和东都百货是4个叶节点，其中从我们的星河的FE口下面接交换机和其他的宽带设备（WLAN业务）现场问题是：从宽带设备能够ping通我们的根节点，当用户上网时，正常的是打开ie后打开任一网页就能自动跳转到中国移动的主页面，但是当打开任一网页后却一直无法自动跳转【故障分析】业务其实是可通的，但是部分帧长的报文无法通过，可以参考1.2节设备的jumbo帧设置问题。

【故障处理】早期设备的mtu（最大传输单元）值较小的问题，目前设备除61设备需要启用jumbo帧功能，其他机型都不存在该问题6200设备无法进行调测【故障现象】在对大涌镇政府进行调测时，发现无法用笔记本登录到调测命令输入界面。

【故障分析】初步分析启动不正常，可能是主控有硬件或者芯片损坏。

【故障处理】对设备进行断电重启，问题未解决；而且光口板的有个光口T某指示灯常灭，R某指示灯常亮。

替换光模块，问题未解决；对主、备主控板进行交换拨插，仍然无法解决问题；设备换了主控以后，可以进行初始化操作。

【问题总结】无主控板问题导致设备无法进行调测，更换即可。

PTN承载大量TD基站出现瞬断/丢包等问题【故障现象】PTN承载TD基站运行，目前存在每天大量TD基站瞬断、丢包的问题。

【故障分析】PTN承载的TD业务出现大量的基站瞬断，引起该类问题的原因较多，如物理链路侧问题，设备自身问题等，需要对每一条出现问题的业务进行排查处理，确认问题原因。

【故障处理】发现PTN设备侧部分UNI端口有丢包，有可能和JUMBO启动功能有关，打开现场出现问题的JUMBO后情况好很多。

同时发现部分节点NNI侧也存在问题，收光较弱，处理线路侧问题。

同时TD设备也在进行查询问题原因，TD升级后情况解决了不少。

经过排查后基本解决了所有问题。

网络端口速率变化，丢包等问题分析故障1：链路两端均是GE接口，开启自协商功能后，为什么不能以千兆速率协商UP？千兆接口的标准要求必须使用超5类网线及以上规格的网线，并且网线内部8芯线都是正常且符合标准的，此时两端接口才能协商成千兆速率UP。

当出现网线抖动、水晶头没有插好或者网线质量问题时，两端接口就不能以千兆速率协商UP，可能需要以百兆速率协商才能UP甚至更低的速率工作。

此时可以强制链路两端自协商到某一个速率。

对于一些某些设备，支持在系统视图下配置降速自协商命令。

配置该命令后，当GE电口自协商模式对接，无法用千兆速率UP时，接口会自动降低速率到百兆或者十兆进行协商对接。

故障2：GE电口对接，两端均使能自协商功能，为什么协商速率出现低于1000Mbit/s？设备之间的两个GE接口通过网线连接，链路两端GE接口均配置速率自协商模式。

网线由于老化、水晶头故障等质量原因，支持的工作速率仅为100Mbit/s 或者10Mbit/s，导致最终接口协商速率为100Mbit/s或者10Mbit/s。

建议用户及时更换网线。

故障3：为什么两端的GE端口启用的自协商，结果协商出来的速率是百兆的。

端口的自协商的过程如果出现线路不稳定，就会导致协商报文的丢失，协商过程是降级协商，即1000M->100M->10M，所以发生这种问题时，是出现链路不稳定导致的，比如，出现网线的抖动、水晶头没有插好或者网线质量问题。

如果需要强制协商到某一个速率，可以在端口上配置auto speed命令。

故障4：链路两端接口均工作在自协商模式，双工模式协商为半双工，并且有丢包，怎么处理？用户可以配置本端和对端设备均工作在非自协商模式，并强制指定接口双工模式为全双工，以避免发生数据丢包现象。

故障5：接口自协商模式修改后，会影响哪些接口属性功能？当接口工作模式由自协商模式修改为非自协商模式时，接口的速率和双工模式也会随之恢复到缺省支持的最大值。

以太网端口自适应带来的网络故障及其解决方法引言：以太网自动协商是端口根据另一端设备的连接速度和双工模式，自动把它的速度调节到最高的公共水平，即线路两端能具有的最快速度和双工模式。

自协商功能允许一个网络设备能够将自己所支持的工作模式信息传达给网络上的对端，并接受对方可能传递过来的相应信息，从而解决双工和速率自协商问题。

自协商功能完全由物理层芯片设计实现，因此并不使用专用数据包或带来任何高层协议开销。

目前市面上的各厂商网络设备的以太网接口也基本上都支持这种机制。

但在实际由于各厂家网络设备实现该功能硬件可能存在差异，造成了网络连通的故障以及网络传输性能的下降，现结合实际阐述这种可能性的存在及其简单解决办法，希望对大家的实际工作有所帮助。

问题解决方法示例实例一（不同厂商设备对接1000M接口与100M接口对接）：四川甘孜应急通信站和北京主站的基本网络情况如图一所示，由于应急通信站通常位于比较偏远布线不叫困难的偏远山区，在连接方式上采用了通过卫星信道提供物理通道，再经过网络设备实现数据通信。

图一两端的卫星调制解调器已调试完毕，信通通常。

但是在调试数据设备的时候出现了问题，即连接卫星调制解调器Traffic接口的CiscoISR2911路由器的HWIC1GE-SFP插槽Gigbit接口无法正常工作，Link及EN灯绿色正常，Traffic灯长灭没有流量进出。

1．调试过程：登陆路由器通过show ip int brief 命令查看接口状态，Status（物理）状态为UP，Protocol 状态为Down，在路由器上ping 卫星猫Traffic接口IP不通。

开始认为可能是卫星猫和路由器之间的连线应使用交叉线连接（Cisco设备对TA-568B直连、TA-568B交叉连线要求较为严格，出于OSI同层的设备必须使用交叉线连接且不是所有的设备、接口均支持交叉、直连线自适应），将原有直连线更换为交叉线后，接口状态为发生任何变化。

端口协商类故障排查指导2010-8-20福建星网锐捷网络有限公司版权所有侵权必究修订记录目录1电口自协商技术 (4)1.1交换机电口的工作能力 (4)1.2双绞线线序与MIDX (4)1.3自协商原理 (5)1.4自协商注意事项 (7)1.4.1并行检测注意事项 (7)1.4.2交叉线问题 (7)1.4.3千兆电口强制 (8)2光口互联技术 (9)2.1光口互联标准 (9)3经常遇见的故障及处理思路 (10)3.1电口端口互联常见故障 (10)3.1.1端口无法UP (10)3.1.2端口UP但速率、双工不匹配 (11)3.1.3端口UP后不稳定，丢包 (11)3.1.4端口UP后重启后又无法UP (12)3.2光口互联常见故障 (13)3.3光口与电口通过光电转换器互联故障 (14)4端口协商疑难杂症故障处理思路 (15)5端口协商类故障处理案例 (18)5.1S3760和S21电口模块对接强制千兆，无法UP (18)5.2S6806和烽火光传输设备对接端口无法UP (19)1 电口自协商技术1.1 交换机电口的工作能力在基于双绞线的以太网上，可以存在许多种不同的运做模式，在速度上有10M，100M 不等，在双工模式上有全双工和半双工等，如果对每个接入网络的设备进行配置，则必然是一项很繁重的工作，而且不容易维护。

于是，人们提出了自动协商技术来解决这种矛盾。

需要注意的是，自动协商只运行在基于双绞线的以太网上，是一种物理层的概念。

在锐捷的产品，电口具有的能力包括1000BASE-T全双工和半双工模式，100BASE-TX 全双工和半双工模式，以及10BASE-T的全双工和半双工模式；各种速率和模式下，均支持开启流量控制和关闭流量控制，现在的交换机1000M电口基本都支持10M/100M/1000M自协商。

以上技术的双绞线最大传输距离为100M1.2 双绞线线序与MIDX注：“橙白”是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同直通线（Straight-through）：二端都使用相同的线序，通常业界都使用T568B标准；交叉线（Cross-over）：一端使用T568A线序，另一端则使用T568B线序；直通线、交叉线主要应用于设备间的互联，在ISO、EIA/TIA等多个标准组织中定义了相应的设备：DTE（Data Terminal Equipment）：数据终端设备，又称物理设备，提供或接收数据，如计算机、终端等都包括在内；DCE（Data Communications Equipment）：数据通信设备或电路连接设备，提供建立、保持和终止联接的功能，如调制解调器,交换机等。

CPRI口自协商速率错误导致切换入失败问题分析CPRI口自协商速率错误导致切换入失败问题分析2016-12-28 21:59JSCU网优推荐100次1 现象描述分析每日TOP小区发现，FL-YH-莲花村南-C-1小区eNB间切换入成功率基本上为0，且站内和站间无切换出请求次数,详细情况见下表：1.1 查看站点告警信息查看站点对于时间段的告警信息，FL-YH-莲花村南基站无重要告警，详细信息如下：1.2 原因分析通常切换入失败原因主要有以下几方面：源或目标小区硬件故障，基站侧数据配置错误，外部参数配置错误，外部系统内外干扰，覆盖等。

下面将做进一步的分析。

2 问题分析7月23号该小区开通后业务量一直为0，站内和站间切换出请求次数均为0，检查邻区关系及外部参数均正常：该小区共配置174条邻区关系。

•无线侧检查无问题后，现对基站侧硬件进行逐步核查，根据切换失败和无业务分析可能的原因有基站数据配置错误，光模块使用错误，自协商速率过低等问题。

数据配置核查：由于RRU级联的情况下，小区需要开启CPRI压缩，否则光口速度将无法满足要求。

LST CELL检查数据配置发现，该小区CPRI压缩已开启。

同时核查RRU 等其他数据配置，排除数据配置问题。

光模块使用错误：RRU与BBU侧光模块均为9.8G，同时光口速率配置为4.9G，低于光模块速率，为正确使用且速率达标，排除光模块使用错误问题。

自协商速率核查：查询CPRI口速率配置，LST RRUCHAIN结果：CPRI口速率为自协商，查询光口当前速率，DSP CPRILBR结果为：从查询结果来看，CPRI光口当前自协商速率为2.5G，而小区正常工作对CPRI光口速率的要求为4.9G，定位到该小区无法建立和切换失败的原因为光口速率过低。

•小区底噪跟踪情况：出现问题时间点的上行底噪偏低。

根因：CPRI自协商速率过低，导致小区建立失败和切换失败，且上行底躁也偏低。

3 解决方案手动恢复CPRI自协商速率到4.9G。

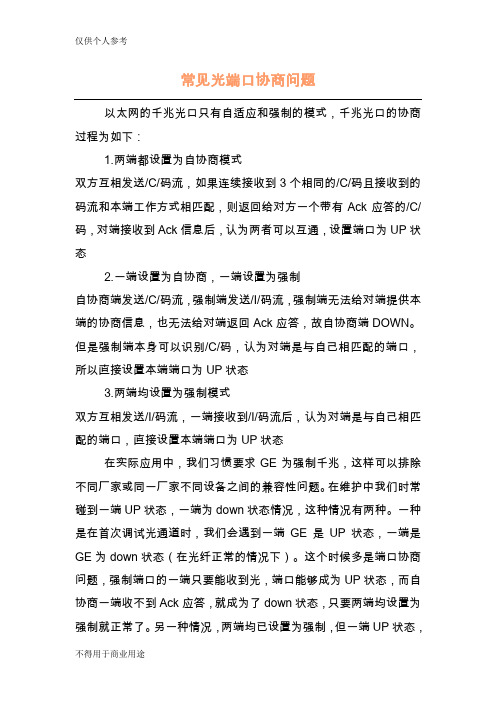

常见光端口协商问题以太网的千兆光口只有自适应和强制的模式，千兆光口的协商过程为如下：1.两端都设置为自协商模式双方互相发送/C/码流，如果连续接收到3个相同的/C/码且接收到的码流和本端工作方式相匹配，则返回给对方一个带有Ack应答的/C/码，对端接收到Ack信息后，认为两者可以互通，设置端口为UP状态2.一端设置为自协商，一端设置为强制自协商端发送/C/码流，强制端发送/I/码流，强制端无法给对端提供本端的协商信息，也无法给对端返回Ack应答，故自协商端DOWN。

但是强制端本身可以识别/C/码，认为对端是与自己相匹配的端口，所以直接设置本端端口为UP状态3.两端均设置为强制模式双方互相发送/I/码流，一端接收到/I/码流后，认为对端是与自己相匹配的端口，直接设置本端端口为UP状态在实际应用中，我们习惯要求GE为强制千兆，这样可以排除不同厂家或同一厂家不同设备之间的兼容性问题。

在维护中我们时常碰到一端UP状态，一端为down状态情况，这种情况有两种。

一种是在首次调试光通道时，我们会遇到一端GE是UP状态，一端是GE为down状态（在光纤正常的情况下）。

这个时候多是端口协商问题，强制端口的一端只要能收到光，端口能够成为UP状态，而自协商一端收不到Ack应答，就成为了down状态，只要两端均设置为强制就正常了。

另一种情况，两端均已设置为强制，但一端UP状态，一端为down状态，down状态一端多是收无光或光太弱造成。

这种情况如果是在新开通光路时，一般不会遇到麻烦，因为我们光路是测试过的。

如果是光缆中断后抢修恢复的，一定要确保业务正常，不能只看端口状态，一端是UP状态，并不能说明另一端也是UP状态，因为只要端口收光正常就可以是UP状态，但并不能保证UP状态端发出的光到对端也能接受正常。

第二种情况实际上要注意光纤恢复后的单纤故障，不要凭经验只看到一端端口是UP或指示灯正常就认为是业务正常了。

其它光设备如光纤收发器等，也不能只看外观指示灯（一端指示灯正常，另一端可能是异常），一定要确保业务正常情况下才稳妥，即使两边指示灯或端口状态都正常，如果当时要做ping测试，一定要用大数据包（1500字节上）ping测试，直接ping测试包默认多是32字节，小数据通过正常，大数据包可能异常并丢包。

1以太网技术基础1.1以太网的历史最初的以太网模型是1972年的Alto Aloha Network，以太网使用的共享媒体技术是从纯aloha、分时隙aloha一直演进到csma/cd。

最初的以太网是真正共享媒体的技术，包括10base2和10base5。

由于这两种技术存在工程安装的困难，出现了采用集线器（HUB）互连的以太网10BASET。

这几种以太网的技术都是半双工的，因此网络上都可能存在冲突，每一个网络都是一个冲突域，因此冲突检测机制是必须的组件。

后来出现了网桥或二层交换机，它是在MAC层互连不同的网络，不同端口所连接的网络是不同的冲突域，因此在不同的端口之间不需要CSMA/CD，而且每个网桥端口都支持全双工，理论上，在全双工的方式下，网桥各端口所互连的网络都不需要冲突检测机制。

1.2以太网的帧结构以太网的帧结构分为两种：EthernetII格式和802.3格式。

这二者的不同在于以太网帧承载的载荷前面究竟是长度（802.3格式）还是帧类型（EthernetII格式）。

所有的EthernetII的类型域的值必须大于1536，而所有的802.3的长度域的值必须小于或等于1536。

以太网的MAC地址分为全球独一无二的地址和试验性地址（体现在MAC地址的U/L比特），以及每种地址的单播、广播、组播地址（体现在MAC地址的G/I比特）。

MTU是各种网络的数据帧所承载的载荷长度，例如以太网最大帧长可以为1518或1522（在加上VLAN TAG时），而最大MTU 始终是1500字节。

以太网的MTU最小是46字节的原因是由于共享媒体的以太网的冲突检测机制造成的，如果一帧过短，则共享媒体的另一台机器很有可能检测不到该帧的发送，故也发送了一帧，结果双方都不能检测到冲突，所以要有最小帧长。

但是该种限制只是在共享媒体（半双工）的网络上会存在，对于交换式网络（全双工），理论上是不存在的。

1.3以太网的常见媒体在使用铜缆搭建的以太网中最常见的媒体是双绞线，双绞线内有4对线，遵循TIA/EIA-568-A 标准。
