模电考试题及答案一、单项选择题(每题2分,共20分)1. 在模拟电路中,三极管工作在放大区的条件是()。
A. 基极电流小于集电极电流B. 发射结正向偏置,集电结反向偏置C. 发射结反向偏置,集电结正向偏置D. 发射结和集电结都反向偏置答案:B2. 理想运算放大器的输入电阻是()。
A. 有限值B. 零C. 无穷大D. 负无穷大答案:C3. 共发射极放大电路中,输出电压与输入电压相位()。
A. 相同B. 相反C. 相差90度D. 相差180度答案:B4. 差分放大器的主要优点是()。
A. 放大差模信号B. 抑制共模信号C. 放大共模信号D. 放大差模信号和抑制共模信号答案:D5. 场效应管的控制量是()。
A. 漏极电流B. 栅源电压C. 漏源电压D. 栅漏电流答案:B6. 集成运放的输出电压范围主要取决于()。
A. 电源电压B. 输入信号C. 反馈电阻D. 负载电阻答案:A7. 负反馈可以()。
A. 增加放大倍数B. 减少非线性失真C. 增加输入电阻D. 减少输出电阻答案:B8. 直流稳压电源中的滤波电路是()。
A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案:A9. 正弦波振荡器的振荡条件是()。
A. 相位平衡条件B. 幅度平衡条件C. 相位平衡条件和幅度平衡条件D. 只有幅度平衡条件答案:C10. 调制的目的是()。
A. 放大信号B. 改变信号的频率C. 使信号便于传输D. 改变信号的相位答案:C二、填空题(每题2分,共20分)1. 在共基极放大电路中,输入阻抗与输出阻抗相比,输入阻抗________输出阻抗。
答案:小2. 理想运算放大器的差模输入电阻为________,共模抑制比为________。
答案:无穷大,无穷大3. 差分放大器的差模电压增益是共模电压增益的________倍。
答案:1+2Rf/R4. 场效应管的漏极电流与栅源电压的关系是________。
答案:非线性5. 负反馈可以提高放大电路的________。

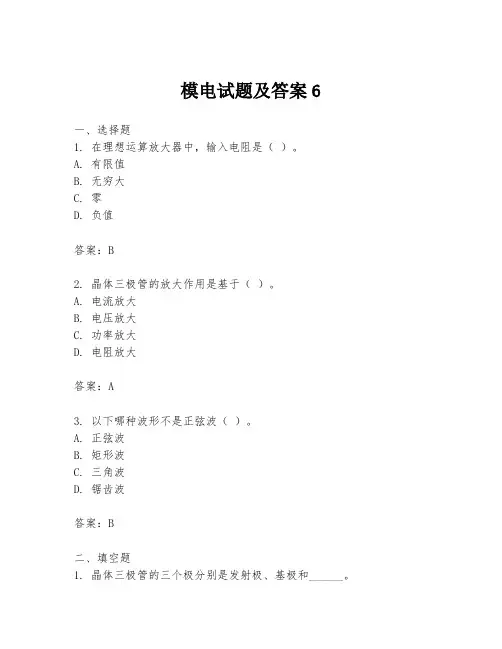

模电试题及答案6
一、选择题
1. 在理想运算放大器中,输入电阻是()。
A. 有限值
B. 无穷大
C. 零
D. 负值
答案:B
2. 晶体三极管的放大作用是基于()。
A. 电流放大
B. 电压放大
C. 功率放大
D. 电阻放大
答案:A
3. 以下哪种波形不是正弦波()。
A. 正弦波
B. 矩形波
C. 三角波
D. 锯齿波
答案:B
二、填空题
1. 晶体三极管的三个极分别是发射极、基极和______。
答案:集电极
2. 运算放大器的开环增益是指在没有反馈的情况下,输出电压与输入电压的比值,通常用______表示。
答案:Av
3. 在电路中,电容的单位是______。
答案:法拉
三、简答题
1. 简述二极管的单向导电性。
答案:二极管是一种半导体器件,它只允许电流在一个方向上流动,而阻止电流在相反方向上流动。
在正向偏置时,二极管导通,允许电流通过;在反向偏置时,二极管截止,阻止电流通过。
2. 说明理想运算放大器的特点。
答案:理想运算放大器具有以下特点:无限输入阻抗、零输出阻抗、无限开环增益、无限带宽、零输入偏置电流和零输入偏置电压。
四、计算题
1. 已知一个电容为1μF,电压为5V,求其储存的电荷量。
答案:电荷量Q = CV = 1μF × 5V = 5μC
2. 一个晶体三极管的β值为100,基极电流为1mA,求集电极电流。
答案:集电极电流Ic = β × Ib = 100 × 1mA = 100mA。
大学模电试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的理想输入电阻是:A. 无穷大B. 零C. 1欧姆D. 1千欧姆2. 以下哪个元件不是模拟电路中常用的元件?A. 电阻B. 电容C. 电感D. 逻辑门3. 模拟信号放大电路中,负反馈的主要作用是:A. 增加增益B. 减小增益C. 增加稳定性D. 减小稳定性4. 运算放大器的输出电压与输入电压的关系是:A. 线性关系B. 非线性关系C. 无关系D. 取决于反馈类型5. 以下哪种耦合方式不适用于模拟电路?A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合6. 模拟电路中的滤波器按照频率响应可以分为:A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 所有以上7. 以下哪个参数不是运算放大器的主要性能指标?A. 增益带宽积B. 电源电压C. 输入偏置电流D. 共模抑制比8. 在模拟电路设计中,通常使用哪种方法来减小噪声?A. 增加电源电压B. 使用低噪声元件C. 增加信号频率D. 减少信号幅度9. 模拟电路中的积分器和微分器分别对应数学中的:A. 微分和积分B. 积分和微分C. 加法和减法D. 乘法和除法10. 模拟电路中的振荡器产生的波形是:A. 正弦波B. 方波C. 三角波D. 所有以上二、填空题(每空1分,共10分)1. 运算放大器的______反馈可以提高电路的稳定性。
2. 在模拟电路中,______电路通常用于信号的放大。
3. 模拟电路中的______元件可以改变电流的方向。
4. 模拟电路中的______元件可以储存电荷。
5. 模拟电路中的______元件可以储存磁能。
6. 运算放大器的______参数表示其对共模信号的抑制能力。
7. 模拟电路中的______滤波器可以允许低频信号通过,而阻止高频信号。
8. 模拟电路中的______滤波器可以允许高频信号通过,而阻止低频信号。
9. 模拟电路中的______滤波器可以允许特定频率范围内的信号通过。
模电工作考试题及答案解析一、选择题1. 以下哪个元器件的功能是将输入电压放大并产生输出信号?A. 电阻B. 电容C. 晶体管D. 发光二极管答案:C. 晶体管解析:晶体管是一种半导体器件,具有放大信号的功能。
当输入信号施加在晶体管的基极上时,通过控制电流的变化,晶体管可以放大信号并将其输出。
2. 加深电流放大系数可以采取以下哪种措施?A. 减小输入电阻B. 增大输入电阻C. 减小输出电阻D. 增大输出电阻答案:A. 减小输入电阻解析:当输入电阻较小时,输入电流变化对晶体管的控制能力更强,可以使得电流放大系数增大。
3. 以下哪个电路可以用于将交流信号转化为直流信号?A. 单级晶体管放大电路B. 双级晶体管放大电路C. 电容滤波电路D. 反相放大电路答案:C. 电容滤波电路解析:电容滤波电路可以通过对输入信号的滤波作用,将交流信号转化为平稳的直流信号。
二、分析题请根据以下电路图回答问题。
[电路图]4. 请分析并写出电路图中电阻R的阻值。
答案:根据欧姆定律,电路中的总电阻等于电流和电压的比值,即R = V / I。
5. 请计算并写出电路图中电容C的电容值。
答案:根据电容的定义,电容的电容值等于电荷量和电压的比值,即C = Q / V。
三、应用题请根据以下场景回答问题。
6. 小明需要设计一个音响系统,要求能够放大输入信号并产生清晰的音乐声音。
请问他应该选用哪种电路?答案:小明应该选用晶体管放大电路。
晶体管具有放大信号的功能,可以将输入的音频信号放大并输出。
7. 小红正在制作一个电子钟,需要将交流电信号转化为直流电信号来驱动指针的运动。
请问她应该使用哪种电路?答案:小红应该使用电容滤波电路。
这种电路可以将交流信号转化为直流信号,并提供稳定的电源给电子钟的驱动系统。
总结:本文对模电工作考试题及答案进行了分析和解析。
通过选择题、分析题和应用题的讨论,我们对模拟电子电路的基本知识有了更深入的了解。
希望这些内容能够帮助读者更好地理解和应用模拟电子电路的知识。
《模电》经典题目-含答案《模电》经典题目-含答案模拟电子技术基础试卷及参考答案试卷三及其参考答案试卷三一、选择题(这是四选一的选择题,选择一个正确的答案填在括号内)(共16分)1.有两个增益相同,输入电阻和输出电阻不同的放大电路A和B,对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下,测得A放大器的输出电压小,这说明A的()a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2.共模抑制比K CMR越大,表明电路()。
a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3.多级放大电路与组成它的各个单级放大电路相比,其通频带()。
a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4.一个放大电路的对数幅频特性如图1-4所示。
当信号频率恰好为上限频率或下限频率时,实际的电压增益为()。
b. 40dBc. 37dBd. 3dB图1-4 图1-55.LC 正弦波振荡电路如图1-5所示,该电路()。
a. 满足振荡条件,能产生正弦波振荡b. 由于无选频网络,不能产生正弦波振荡c. 由于不满足相位平衡条件,不能产生正弦波振荡d. 由于放大器不能正常工作,不能产生正弦波振荡6.双端输入、双端输出差分放大电路如图1-6所示。
已知静态时,V o =V c1-V c 2=0,设差模电压增益100vd=A &,共模电压增益mV 5V mV,10,0i2i1c===V A V ,则输出电压oV 为()。
a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77.对于图1-7所示的复合管,假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流,则复合管的穿透电流CEOI 为()。
CEO I I = b. CEO2CEO1CEO I I I +=c. CEO1CEO I I = d. CEO12CEO2CEO )1(I I I β++= 8.某仪表放大电路,要求R i 大,输出电流稳定,应选()。
一、填空题1. 半导体导电时有和两种载流子共同参与导电,其中带正电,而带负电。
2. 测得某放大电路中一晶体三极管各电极直流电位V1=12V,V2=8V,V3=7.3V,则该三极管的基极电位等于,由材料制成,管型为。
3.双极型三极管是控制器件,当其工作在放大区时发射结需要加偏置,集电结需要加偏置。
4.根据反馈信号在输出端的取样方式不同,可分为反馈和反馈,根据反馈信号和输入信号在输入端的比较方式不同,可分为反馈和反馈。
6. 正弦波振荡电路的振幅平衡条件是__ _____,相位平衡条件是________ _。
7. 电压负反馈可稳定输出,串联负反馈可使提高。
8. 在运算电路中,运算放大器工作在区;在滞回比较器中,运算放大器工作在区。
二、选择题1.晶体三极管最突出的缺点是()。
A.输入电阻小B.温度稳定性差C.放大倍数小D.易产生失真2.放大电路静态工作点过低容易产生__________失真A.交越B.饱和C.截止D.频率3.某深度负反馈电路,反馈深度AF1 =100,未接负反馈时,放大电路的开环增益为104,则该反馈电路的闭环增益为( )。
A.103B.104C.102D.105 4.下边哪一项不属于多级直接耦合放大电路的优点()。
A.既能放大直流信号,也能放大交流信号B.不会产生零点漂移C.低频响应好D.便于集成化5.差动放大器抑制零点漂移的效果主要取决于( )A.两个三极管的放大倍数B.两个三极管及偏置电阻参数的对称程度C.每个三极管的穿透电流的大小D.两个集电极电阻6.若想把正弦信号转换成方波,可采用以下哪种电路()。
A.微分运算电路B.滞回比较器C.过零比较器D.积分运算电路7.稳压管的稳压作用是利用其什么特性实现的( )A.PN 结的反向截止特性B.PN 结的正向导通特性C.PN 结的反向击穿特性D.PN 结的单向导电性8.下列关于电流串联负反馈不正确的说法是:()A.反馈取样量是电压B.输入量与反馈量在输入端串联C.可提高放大电路的输出电阻D.可以提高放大电路输入电阻9.下面那一项不是对功率放大电路的基本要求()。
模拟电子技术基础试卷及参考答案试卷三及其参考答案试卷三一、选择题(这是四选一的选择题,选择一个正确的答案填在括号内)(共16分)1.有两个增益相同,输入电阻和输出电阻不同的放大电路A和B,对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下,测得A放大器的输出电压小,这说明A的()a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2.共模抑制比K CMR越大,表明电路()。
a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3.多级放大电路与组成它的各个单级放大电路相比,其通频带()。
a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4.一个放大电路的对数幅频特性如图1-4所示。
当信号频率恰好为上限频率或下限频率时,实际的电压增益为()。
a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55.LC正弦波振荡电路如图1-5所示,该电路()。
a. 满足振荡条件,能产生正弦波振荡b. 由于无选频网络,不能产生正弦波振荡c. 由于不满足相位平衡条件,不能产生正弦波振荡d. 由于放大器不能正常工作,不能产生正弦波振荡6.双端输入、双端输出差分放大电路如图1-6所示。
已知静态时,V o=V c1-V c2=0,设差模电压增益100vd =A &,共模电压增益mV 5V mV,10,0i2i1c ===V A V ,则输出电压o V 为( )。
a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77.对于图1-7所示的复合管,假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流,则复合管的穿透电流CEO I 为( )。
a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8.某仪表放大电路,要求R i 大,输出电流稳定,应选( )。
模电考试题及答案一、选择题(每题3分,共30分)1. 在模拟电路中,三极管的主要作用是()。
A. 放大信号B. 整流C. 滤波D. 调制答案:A2. 理想运算放大器的输入阻抗是()。
A. 0B. 1ΩC. 1kΩD. 无穷大答案:D3. 共发射极放大电路中,若要增大输出电压,应增大()。
A. 集电极电阻B. 发射极电阻C. 基极电阻D. 电源电压答案:A4. 差分放大电路的主要优点是()。
A. 放大差模信号B. 抑制共模信号C. 增加输出电压D. 减小输入阻抗答案:B5. 负反馈可以()。
A. 增加放大倍数B. 减小非线性失真C. 增加输入阻抗D. 减小输出阻抗答案:B6. 场效应管的控制量是()。
A. 电压B. 电流C. 电荷D. 电场答案:D7. 在模拟电路中,为了减少噪声,通常采用()。
A. 增加电源电压B. 减小电源电压C. 增加信号源阻抗D. 减小信号源阻抗答案:D8. 集成运算放大器的输出电压范围受到()的限制。
A. 电源电压B. 输入电压C. 负载电阻D. 放大倍数答案:A9. 为了使共发射极放大电路工作在放大区,基极与发射极之间的电压应满足()。
A. V_BE > 0.7VB. V_BE < 0.7VC. V_BE = 0.7VD. V_BE ≥ 0V答案:A10. 理想二极管的正向导通电压为()。
A. 0VB. 0.7VC. 1VD. 2V答案:B二、填空题(每题2分,共20分)11. 在共基极放大电路中,输出电压与输入电压相位______。
答案:相同12. 集成运算放大器的差模输入阻抗是指两个输入端之间的阻抗,而共模输入阻抗是指两个输入端对地的阻抗,理想情况下,差模输入阻抗应为______,共模输入阻抗应为无穷大。
答案:无穷大13. 场效应管的跨导定义为输出电流与输入电压之间的比值,即 g_m = ______。
答案:I_D / V_GS14. 为了提高放大电路的输入阻抗,可以在三极管的基极与信号源之间串联一个______。
模电考试题库及参考答案一、单项选择题(每题2分,共20分)1. 在晶体三极管放大电路中,若要使放大倍数增大,应该增加的是:A. 集电极电流B. 基极电流C. 发射极电流D. 电源电压答案:B2. 理想运算放大器的输入电阻是:A. 零B. 无穷大C. 有限值D. 负无穷大答案:B3. 下列哪个元件不是构成放大电路的基本元件?A. 晶体三极管B. 电阻C. 电容器D. 电感答案:D4. 共发射极放大电路的输入阻抗与共集电极放大电路的输入阻抗相比:A. 更大C. 相等D. 无法确定答案:A5. 正弦波振荡电路中,振荡频率由哪个元件决定?A. 电阻B. 电容C. 电感D. 二极管答案:B6. 差分放大电路的主要优点是:A. 放大差模信号B. 抑制共模信号C. 提高输入阻抗D. 降低输出阻抗答案:B7. 稳压二极管工作在:A. 正向导通区B. 反向击穿区C. 正向截止区D. 反向导通区答案:B8. 场效应管的控制极是:B. 漏极C. 源极D. 基极答案:A9. 晶体三极管的放大作用是通过控制哪个极的电流来实现的?A. 集电极B. 发射极C. 基极D. 任何极答案:C10. 晶体三极管的三种基本放大电路是:A. 共发射极、共基极、共集电极B. 共发射极、共集电极、共栅极C. 共基极、共栅极、共漏极D. 共发射极、共集电极、共源极答案:A二、多项选择题(每题3分,共15分)1. 以下哪些因素会影响晶体三极管的放大倍数?A. 温度B. 电源电压C. 基极电流D. 发射极电流答案:A、B、C2. 运算放大器的非理想特性包括:A. 输入电阻有限B. 输出电阻有限C. 存在输入偏置电流D. 存在输入失调电压答案:A、C、D3. 差分放大电路可以:A. 放大差模信号B. 抑制共模信号C. 提高输入阻抗D. 降低输出阻抗答案:A、B4. 以下哪些元件可以用于构成正弦波振荡电路?A. RC电路B. LC电路C. 石英晶体D. 运算放大器答案:A、B、C5. 场效应管的三种基本类型是:A. 结型场效应管B. 绝缘栅场效应管C. 双极型晶体管D. 金属氧化物半导体场效应管答案:A、B、D三、填空题(每题2分,共20分)1. 晶体三极管的三个主要极分别是__集电极__、__基极__和__发射极__。
模电试题及答案doc一、单项选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的输入端通常具有什么特性?A. 高输入阻抗B. 低输入阻抗C. 高输出阻抗D. 低输出阻抗答案:A2. 以下哪个不是模拟信号的特点?A. 连续性B. 离散性C. 可模拟性D. 可测量性答案:B3. 晶体管的放大作用是通过什么实现的?A. 电流控制B. 电压控制C. 电阻控制D. 电容控制答案:A4. 在理想运算放大器中,输入端的电压差是多少?A. 0VB. 1VC. 5VD. 10V答案:A5. 模拟信号的频率范围通常是多少?A. 20Hz-20kHzB. 20Hz-20MHzC. 20Hz-200kHzD. 20Hz-2GHz答案:A6. 什么是共模抑制比?A. 差模信号与共模信号的比值B. 差模信号与噪声信号的比值C. 共模信号与差模信号的比值D. 共模信号与噪声信号的比值答案:C7. 模拟电路中,滤波器的作用是什么?A. 放大信号B. 衰减信号C. 过滤信号D. 转换信号答案:C8. 以下哪个元件不是模拟电路的基本元件?A. 电阻B. 电容C. 电感D. 数字逻辑门答案:D9. 模拟电路中的反馈通常分为哪两种类型?A. 正反馈和负反馈B. 直流反馈和交流反馈C. 电压反馈和电流反馈D. 线性反馈和非线性反馈答案:A10. 什么是增益?A. 输出电压与输入电压的比值B. 输出电流与输入电流的比值C. 输入电压与输出电压的比值D. 输入电流与输出电流的比值答案:A二、填空题(每题2分,共20分)1. 运算放大器的输出电压与输入电压的比值称为________。
答案:增益2. 模拟电路中,信号的频率范围通常在________以下。
答案:20kHz3. 在模拟电路中,使用________可以将直流分量与交流分量分离。
答案:电容4. 晶体管的三个主要区域是发射区、基区和________。
答案:集电区5. 理想运算放大器的输入阻抗是________。
模拟电子线路随堂练习第一章半导体器件作业1-1一、习题(满分100分)1.N型半导体带负电,P型半导体带正电。
()2.以空穴为主要导电方式的半导体称为P型半导体。
()3.PN结处于正向偏置时,正向电流小,电阻大,处于导通状态。
()4.晶体二极管的反向电压上升到一定值时,反向电流剧增,二极管被击穿,就不能再使用了。
()5.硅二极管两端只要加上正向电压时立即导通。
()6.在本征半导体中,空穴和自由电子两种载流子的数量不相等。
()7.晶体三极管的基极,集电极,发射极都不可互换使用。
()8.晶体三极管工作在饱和状态的条件是:发射结正偏,集电结正偏。
()9.晶体三极管有三种工作状态,即:放大状态,饱和状态,导通状态。
()10.三极管是一种电压控制器件,场效应管是一种电流控制器件。
()11.温度升高后,在纯净的半导体中()。
A.自由电子和空穴数目都增多,且增量相同B.空穴增多,自由电子数目不变C.自由电子增多,空穴不变D.自由电子和空穴数目都不变12.如果PN结反向电压的数值增大(小于击穿电压),则()。
A.阻当层不变,反向电流基本不变B.阻当层变厚,反向电流基本不变C.阻当层变窄,反向电流增大D.阻当层变厚,反向电流减小一、习题(满分100分)1.N型半导体()。
A.带正电B.带负电C.呈中性D.不确定2.如果二极管的正反向电阻都很大,则该二极管()。
A.正常B.断路C.被击穿D.短路3.对于晶体二极管,下列说法正确的是()。
A.正向偏置时导通,反向偏置时截止B.反向偏置时无电流流过二极管C.反向击穿后立即烧毁D.导通时可等效为一线性电阻4.工作在放大状态的三极管两个电极电流如图,那么,第三个电极的电流大小、方向和管脚自左至右顺序分别为()。
A.0.03mA 流出三极管e、c、bB.0.03mA 流进三极管e、c、bC.0.03mA 流出三极管c、e、bD.0.03mA 流进三极管c、e、b5.测得电路中晶体三极管各电极相对于地的电位如图,从而可判断该晶体管工作在()。
模电试题及答案【注意】本文为正文部分,不再重复题目或其他内容。
第一部分选择题1. 在放大器输出四个限制区域中,是导通区域导通时间应该:A. 最短B. 最长C. 平均D. 都有可能答案:A. 最短2. 当晶体管工作于放大区时,其发射极电流的变化范围为:A. 0% - 50% IbB. 50% - 100% IbC. 100% - 150% IbD. 150% - 200% Ib答案:B. 50% - 100% Ib3. 一般晶体管的集电极输出电流最大值不能超过:A. 0.1 AB. 1 AC. 10 AD. 100 A答案:C. 10 A4. 常用的信号源与功放级之间接驳的方式主要有:A. 直接耦合B. 变压器耦合C. 阻容耦合D. 全部都包括答案:D. 全部都包括第二部分填空题1. 运算放大器最基本的运算电路是________。
答案:差动放大器2. 参数作动元件的变量之间的关系可以用________描述。
答案:函数3. 双稳态多谐振荡电路的输出波形为________。
答案:方波4. 端子触发器是一种________。
答案:数字电路第三部分简答题1. 请简要介绍运放的基本性质和特点。
答案:运放是一种高增益的电子放大器,具有输入阻抗高、输出阻抗低的特点,可以实现线性放大、滤波、求和等功能。
2. 请简述大信号放大器和小信号放大器的区别。
答案:大信号放大器可以在放大器中处理大幅度的输入信号,输出信号可以是负载的整个动态范围;小信号放大器则处理小幅度的输入信号,输出信号通常只在线性范围内变化。
3. 什么是反馈?答案:反馈是从放大电路输出端取出一部分信号并与输入信号进行比较,并将差异信号送回到放大器中进行增幅或补偿的过程。
4. 请简要介绍运算放大器的反相输入端、非反相输入端和输出端之间的关系。
答案:运算放大器的反相输入端和非反相输入端之间的电压差可以通过电压放大倍数放大,并输出到输出端,同时反馈回到非反相输入端,使电压差趋近于零。
模电期末试题及答案一、单项选择题(每题2分,共20分)1. 在模拟电路中,放大电路的基本功能是()。
A. 信号的整形B. 信号的放大C. 信号的滤波D. 信号的调制答案:B2. 共发射极放大电路中,若要使放大倍数增大,可以()。
A. 减小集电极电阻B. 增大集电极电阻C. 减小基极电阻D. 增大基极电阻答案:B3. 理想运算放大器的输入电阻是()。
A. 0B. ∞C. 1ΩD. 100Ω答案:B4. 差分放大电路中,差模信号是指()。
A. 两个输入端输入信号相同B. 两个输入端输入信号相反C. 两个输入端输入信号相加D. 两个输入端输入信号相减答案:B5. 正弦波振荡电路中,振荡频率由()决定。
A. 放大倍数B. 反馈系数C. 电路中的RC或LC参数D. 电源电压答案:C6. 场效应管(FET)的控制方式是()。
A. 电流控制B. 电压控制C. 温度控制D. 光控制答案:B7. 在多级放大电路中,级间耦合方式采用直接耦合时,电路的静态工作点()。
A. 容易设置B. 容易漂移C. 不容易设置D. 不容易漂移答案:B8. 负反馈可以()放大电路的放大倍数。
A. 增大B. 减小C. 不变D. 先增大后减小答案:B9. 晶体管的饱和区是指()。
A. 集电极电流最大B. 集电极电流最小C. 集电极电流接近于零D. 集电极电流远大于基极电流答案:D10. 模拟乘法器的主要功能是()。
A. 信号放大B. 信号相加C. 信号相乘D. 信号相除答案:C二、填空题(每题2分,共20分)1. 在共发射极放大电路中,若要提高输入电阻,可以采用______偏置方式。
答案:集电极2. 差分放大电路的共模抑制比(CMRR)是衡量差分放大电路对共模信号抑制能力的指标,其定义为差模电压放大倍数与共模电压放大倍数的比值,用分贝表示时,CMRR = 20log(差模电压放大倍数/共模电压放大倍数)。
答案:20log3. 理想运算放大器的两个输入端分别为______输入端和反相输入端。
大学生模电试题及答案一、选择题(每题2分,共10分)1. 在模拟电路中,运算放大器的输入级通常采用什么类型的晶体管?A. 双极型晶体管B. 场效应晶体管C. 绝缘栅晶体管D. 光电晶体管答案:B2. 以下哪个不是模拟电路的特点?A. 信号处理的连续性B. 信号放大C. 数字信号处理D. 模拟信号处理答案:C3. 在模拟电路中,下列哪个元件不是用来进行信号放大的?A. 运算放大器B. 晶体管C. 电阻D. 电感答案:C4. 模拟电路中的噪声主要来源于哪些方面?A. 电源B. 元件内部C. 外部电磁干扰D. 所有以上答案:D5. 在模拟电路设计中,通常采用什么方法来减小噪声?A. 增加电源电压B. 增加信号频率C. 使用低噪声元件D. 所有以上答案:C二、填空题(每题2分,共10分)1. 在模拟电路中,_________是用来实现信号放大的。
答案:运算放大器2. 模拟电路中的信号通常是以_________形式存在的。
答案:连续3. 场效应晶体管(FET)的特点是输入阻抗_________,输出阻抗相对较低。
答案:很高4. 在模拟电路中,为了减少信号失真,通常需要对信号进行_________。
答案:滤波5. 模拟电路设计中,为了提高信号的信噪比,可以采取_________。
答案:增益控制三、简答题(每题10分,共20分)1. 简述模拟电路与数字电路的主要区别。
答案:模拟电路处理的是连续变化的信号,而数字电路处理的是离散的信号。
模拟电路通常使用模拟信号进行放大、滤波等处理,而数字电路则通过数字逻辑进行信号的编码、解码和处理。
2. 描述在模拟电路设计中,如何选择合适的运算放大器。
答案:在模拟电路设计中,选择合适的运算放大器需要考虑其带宽、输入输出阻抗、增益、电源电压范围、功耗以及噪声等级等因素,以确保运算放大器能够满足电路设计的要求。
四、计算题(每题15分,共30分)1. 给定一个运算放大器电路,其输入电压为1V,输出电压为10V。
模电复习题及答案一、选择题1. 在模拟电路中,放大器的基本功能是什么?A. 滤波B. 信号放大C. 信号调制D. 信号解调答案:B2. 什么是负反馈放大器?A. 反馈信号与输入信号相位相反B. 反馈信号与输入信号相位相同C. 反馈信号极性与输入信号相同D. 反馈信号极性与输入信号相反答案:A3. 运算放大器(Op-Amp)的开环增益通常有多大?A. 10^2B. 10^3C. 10^5D. 10^6 及以上答案:D4. 下列哪个不是模拟信号的特点?A. 连续变化B. 可以是数字信号C. 可以是周期性变化D. 可以是瞬时值答案:B5. 在模拟电路设计中,温度漂移通常是由什么引起的?A. 电路元件的老化B. 环境温度的变化C. 电源电压的波动D. 所有上述因素答案:B二、简答题1. 简述差分放大器的工作原理。
答案:差分放大器是一种具有两个输入端的放大器,其工作原理是基于两个输入端电压差的变化进行放大。
当两个输入端的电压差发生变化时,差分放大器会放大这个差值,而对两个输入端共同的直流分量不敏感,从而提高电路的稳定性和抗干扰能力。
2. 什么是积分器和微分器?它们在电路中有什么应用?答案:积分器是一种将输入信号的瞬时值转换为输出信号的积分值的电路。
在电路中,积分器常用于模拟信号的低通滤波、信号的平滑处理等。
微分器则是将输入信号的瞬时值转换为输出信号的导数,常用于检测信号的变化率,如在控制系统中用于快速响应输入信号的变化。
三、计算题1. 如果一个共射放大器的β值为100,输入电压为10mV,求输出电压。
答案:假设共射放大器的放大倍数为Av = β * (1 + R'L/Rin),这里R'L是负载电阻,Rin是输入电阻。
由于题目没有给出具体的电阻值,我们只能假设一个简单的情况,即R'L远大于Rin,可以忽略Rin的影响。
那么Av ≈ β。
输出电压Vout = Av * Vin = 100 * 10mV = 1V。
1.1 解:(1)A ,C (2)A (3)C (4)A1.2 解:u i 和u o 的波形如解图P 1.2所示。
解图P1.2 1.3解:波形如解图P1.3所示。
1.4 解:二极管的直流电流 I D =(V -U D )/R =2.6m A 其动态电阻 r D ≈U T /I D =10Ω 故动态电流有效值I d =U i /r D ≈1m A1.5 解:(1)两只稳压管串联时可得1.4V 、6.7V 、8.7V 和14V 等四种稳压值。
(2)两只稳压管并联时可得0.7V 和6V 等两种稳压值。
1.6 解:(1)当U I =10V 时,若U O =U Z =6V ,则稳压管的电流为4m A ,小于其最小稳定电流,所以稳压管未击穿。
故 V 33.3I LL O ≈⋅+=U R R R U 当U I =15V 时,稳压管中的电流大于最小稳定电流I Z mi n ,所以U O =U Z =6V .同理,当U I =35V 时,U O =U Z =6V 。
(2)=-=R U U I )(Z I D Z29m A >I ZM =25m A ,稳压管将因功耗过大而损坏。
1.7解:(1)S 闭合。
(2)R 的范围为 。
Ω=-=Ω≈-=700)(233)(Dmin Dmax Dmax Dmin I UV R I U V R1.8解:答案如(右)解图所示。
1.9解:晶体管三个极分别为上、中、下管脚,答案如解表所示。
解表1.10 解:(1)当V B B =0时,T 截止,u O =12V 。
(2)当V B B =1V 时,因为60bBEQBB BQ =-=R U V I μ AV9mA 3 C CQ CC O BQ CQ =-===R I V u I I β 所以T 处于放大状态。
(3)当V BB =3V 时,因为160bB E QBB BQ =-=R U V I μ ABEC CQ O BQ CQ mA 8 U R I V u I I CC <-===β 所以T 处于饱和状态。
模电工作面试题目及答案一、基础知识题目:1. 什么是模拟电路?简要描述其特点和应用领域。
模拟电路是以连续信号为基础,通过电子元器件和电路来处理和传输信息的电路系统。
其特点是输入和输出信号都是连续的模拟信号,可以对信号进行放大、滤波、混频等处理。
模拟电路主要应用于通信系统、音频放大器、传感器接口等领域。
2. 简述理想运放(Operational Amplifier)的特点和基本参数。
理想运放是一种理论概念,具有以下特点:- 无限大的开环增益- 无限大的输入阻抗- 无限小的输出阻抗- 无限大的带宽- 输入端无电流流入常见的基本参数有:- 增益带宽积(GBW)- 输入偏置电压(Input Offset Voltage)- 输入偏置电流(Input Bias Current)- 输入共模电压范围(Common Mode Input Voltage Range)- 输出电流(Output Current)3. 请说明什么是反馈电路,并列举两种常见的反馈电路类型。
反馈电路是将电路输出端的一部分信号送回输入端与输入信号相混合,以改变电路的特性和性能的电路结构。
常见的反馈电路类型有:- 正反馈电路:输出信号与输入信号同相,放大电路容易失稳,主要应用于振荡器和比较器等。
- 负反馈电路:输出信号与输入信号反相,通过控制放大电路的增益和频率响应,提高放大电路的线性度和稳定性。
二、应用题目:1. 设计一个二阶低通滤波器,要求截止频率为1kHz,放大增益为20dB。
请给出电路图并计算所需电路元件的数值。
(提示:可采用多种滤波器拓扑结构,需给出选择的结构及相应元件数值计算结果)2. 实现一个四路运算放大器(四个独立的运放)组成的混音电路,输入四路声音信号并调节各自的音量,输出混音后的信号。
请给出电路图和详细的电路元件数值。
三、答案:1. 基础知识题目答案:1.1 模拟电路是以连续信号为基础,通过电子元器件和电路来处理和传输信息的电路系统。
模拟电子技术基础试卷及参考答案试卷三及其参考答案试卷三一、选择题(这是四选一的选择题,选择一个正确的答案填在括号内)(共16分)1.有两个增益相同,输入电阻和输出电阻不同的放大电路A和B,对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下,测得A放大器的输出电压小,这说明A的()a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2.共模抑制比K CMR越大,表明电路()。
a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3.多级放大电路与组成它的各个单级放大电路相比,其通频带()。
a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4.一个放大电路的对数幅频特性如图1-4所示。
当信号频率恰好为上限频率或下限频率时,实际的电压增益为()。
a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55.LC正弦波振荡电路如图1-5所示,该电路()。
a. 满足振荡条件,能产生正弦波振荡b. 由于无选频网络,不能产生正弦波振荡c. 由于不满足相位平衡条件,不能产生正弦波振荡d. 由于放大器不能正常工作,不能产生正弦波振荡6.双端输入、双端输出差分放大电路如图1-6所示。
已知静态时,V o=V c1-V c2=0,设差模电压增益100vd =A ,共模电压增益mV 5V mV,10,0i2i1c ===V A V ,则输出电压o V 为( )。
a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77.对于图1-7所示的复合管,假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流,则复合管的穿透电流CEO I 为( )。
a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8.某仪表放大电路,要求R i 大,输出电流稳定,应选( )。
a. 电流串联负反馈b. 电压并联负反馈c. 电流并联负反馈d. 电压串联负反馈二、判断下列管子的工作状态(共10分)1.测得各三极管静态时三个电极对地的电位如图2-1 a 、b 、c 所示,试判断它们分别工作在什么状态(饱和、放大、载止、倒置)。
设所有的三极管和二极管均为硅管。
图2-12.电路如图2-2 a 、b 所示,分别指出它们工作在下列三个区中的哪一个区(饱和区、夹断区、可变电阻区)。
图2-2三、两级放大电路如图3所示,已知三极管的5021==ββ,k Ω6.1be1=r ,k Ω3.1be2=r ,各电容的数值都足够大,在中频区可视为短路。
(共15分)1.试说明T 1和T 2各组成什么电路组态?2.画出中频区的h 参数小信号等效电路;3.计算放大器的输入电阻R i 和输出电阻R o ;4.计算中频区源电压增益s o s /V V A V =。
图3四、电路如图4所示,设所有运放为理想器件。
(共15分)1.试求V o1=? V o2=? V o3=?2.设电容器的初始电压为2V ,极性如图所示,求使V 04=-6V 所需的时间t =?图4五、一正弦波振荡电路如图5所示。
问(共12分)1.a 、b 两输入端中哪个是同相端,哪个是反相端?请在图中运放A 处标出;2.该电路的振荡频率是多少?3.R t 应具有正温度系数还负温度系数?4.在理想情况下的最大输出功率P om =?图5六、多级放大电路如图6所示。
(共12分)1.用瞬时变化极性法判别T 1和T 2的两个基极(b 1和b 2)中哪个是同相输入端,哪个是反相输入端,分别标以+和-;2.为了降低电路的输出电阻,应如何连接反馈电阻R f ,试在图上画出连线,并说明是哪种反馈极性和组态;3.在满足深度负反馈条件下,试写出闭环电压增益i O F /V V A V 的近似表达式。
图6七、电路如图7所示,A 1、和A 2均为理想器件,V z =5V 。
(共10分)1.试画出2o 1o v v 及的波形(注意相位关系);2.求出的2o 1o v v 和幅值;3.求出1o v 的周期。
图7八、电路如图8所示,已知T 1和T 2的V BE =0.7V ,C 1的放电时间常数大于(3~5)2T,V i =25V 。
试估算变压器副边电压2v 的有效值V 2、直流输出电压V O 和负载最大电流I Om 的值。
(共10分)图8试卷三参考答案一、1.b 2.c 3.b 4.c 5.d 6.d 7.d 8.a二、1.T 1截止,T 2倒置,T 3饱和2.T 4工作在饱和区(放大区),T 5工作在可变电阻区三、1.T 1组成共射电路,T 2组成共集电路2.(略)3.[]k Ω36.6)1(////41bel b2b1i =++=R r R R R βk Ω21.01////263be27o =++=βR R r R R 4.[]5.27)1()//)(1(////41bel 872be2631V1-=++++-=R r R R r R R A βββ ,12≈V A V A 5.27V2V1-≈=A A四、1.V 2.0V,5,V 2.5o o2o1=-=-=3v v v2.t = 2 s五、1.a 为反相端,b 为同相端2.kHz 1.4o ≈f3.R 4应有正温度系数4.W 5.4R 2/L C 2C om ==V P六、1.b 1为反相输入端,b 2为同相输入端2.电压并联负反馈,R f 接在e 4和b 1间3.由f O b i f i //R V R V I I -≈≈有,即得 b f i o F //R R V V A V -==七、1.2o v 为方波,1o v 为三角波(2o v 为高电平时,1o v 由正向负方向变;反之,1o v 由负向正方向变)2.1o v 、2o v 的幅值都为±5V3.1o v 的周期T=0.2ms八、V i /V 2=1.1,V 2=22.7V;由V z=3V ,得V o =12V;I om =V BE /R =(0.7/2)A=0.35A=350mA模拟电子技术基础试卷及参考答案试卷二及其参考答案试卷二一、选择题(这是四选一选择题,选择一个正确的答案填在括号内)(共22分)1.某放大电路在负载开路时的输出电压4V ,接入Ωk 12的负载电阻后,输出电压降为3V ,这说明放大电路的输出电阻为( )a. 10Ωkb. 2Ωkc. 4Ωkd. 3Ωk2.某共射放大电路如图1-2所示,其中Ω=Ω=k 2,k 470c b R R ,若已知I C =1mA,V CE =7V ,V BE =0.7V ,r be =1.6Ωk ,50=β,则说明( ) a. 107.07BE CE i o ====V V V V A V b. 37.021BE c C i o -=⨯-=-==V R I V V A V c. 5.62//be b c i c i b c C i o -≈-=-=-==r R R R R R I R I V V A V ββ d. 5.626.1250be c i o -=⨯-=-==r R V V A V β图1-23.为了使高内阻信号源与低阻负载能很好地配合,可以在信号源与低阻负载间接入( )。
a. 共射电路b. 共基电路c. 共集电路d. 共集-共基串联电路4. 在考虑放大电路的频率失真时,若i v 为正弦波,则o v ( )a. 有可能产生相位失真b. 有可能产生幅度失真和相位失真c. 一定会产生非线性失真d. 不会产生线性失真5. 工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是,前者的运放通常工作在( )。
a. 开环或正反馈状态b. 深度负反馈状态c. 放大状态d. 线性工作状态6. 多级负反馈放大电路在( )情况下容易引起自激。
a. 回路增益F A 大b. 反馈系数太小c. 闭环放大倍数很大d. 放大器的级数少7. 某电路有用信号频率为2kHz ,可选用( )。
a. 低通滤波器b. 高通滤波器c. 带通滤波器d. 带阻滤波器8. 某传感器产生的是电压信号(几乎不能提供电流),经过放大后希望输出电压与信号成正比,这时放大电路应选( )。
a. 电流串联负反馈b. 电压并联负反馈c. 电流并联负反馈d. 电压串联负反馈9. LC 正弦波振荡电路如图1-9所示,该电路( )。
a. 由于无选频网络不能产生正弦波振荡b. 由于不满足相位平衡条件,不能产生正弦波振荡c. 满足振荡条件能产生正弦波振荡d. 由于放大器不能正常工作,不能产生正弦波振荡图1-9 图1-1010. 图1-10所示电路出现故障,经测量得知V E =0,V C =V CC ,故障的可能原因为( )。
a. R c 开路b. R c 短路c. R e 短路d. R b1开路11. 与甲类功率放大方式比较,乙类OCL 互补对称功率放大方式的主要优点是( )。
a. 不用输出变压器b. 不用输出端大电容c. 效率高d. 无交越失真二、两级阻容耦合放大电路如图2所示。
已知T 1的g m =1ms ,r ds =200Ωk ;T 2的50=β,r be =1Ωk 。
(共16分)1. 画出中频区的小信号等效电路;2. 求放大电路的中频电压增益i o /V V A V =;3. 求放大电路的输入电阻R i 和输出电阻R o 。
图2 图3三、在图3所示电路中,静态时V o 为零。
三极管为硅管,V BE =0.7V ,100=β。
(共12分)1. 试计算R c 的值;2. 算出此时电路的电压增益;/i o V V A V =四、分析电路(共18分)1. 电路如图4-1所示。
(1) 采用v o1输出时,该电路属于何种类型的反馈放大电路?(2) 采用v o2输出时,该电路属于何种类型的反馈放大电路?(3) 假设为深度负反馈,求两种情况下的电压增益i o1F1/V V A V =和i o2F2/V V A V =。
2. 某放大电路如图4-2所示。
为了使R o 小,应引入什么样的反馈(在图画出)?若要求20VF =A 所选的反馈元件数值应为多大?图4-1 图4-2五、电路如图5所示。
设A 1~A 4为理想运放,三极管T 的V CES =0,I CEO =0。
(共14分)1.A 1~A 4各组成什么电路?2.设0=t 时,电容器上的初始电压0)0(C =v 。
求s 1=t 和s 2=t 时,A 、B 、C 、D 和E各点对地的电压。
图5六、在图6所示电路中,A 1和A 2均为理想运放,模拟乘法器的系数1V 1-=K ,i1v 为输入端两个对地电压的差值,0i3>v 。
