LED灯座种类

常用灯头规格及应用介绍灯头作为灯具不可缺少的组成部件，用以利用灯座或灯连接件与电源连接的灯部件，并且多数情况下用于将灯固定在灯座上。

灯头有各种型号以及材质，可以按材质、装配方式、功能等特点进行分类。

1.灯头按材质分类：（1）电木类灯头，如下图所示：（2）陶瓷类灯头，如下图所示：（3）塑胶类灯头，如下图所示：（4）金属类灯头，如下图所示：2.按不同装配方式分类：（1）螺口式灯头，如E14/E26/E27等灯头；（2）卡扣式灯头，如B22/BA9/BA15等，如下图所示：（3）杂类灯头，如S14/SV7彩灯用灯头/闪光灯灯盒用灯端；（4）插脚式灯头，如G13/G5/GU10等，如下图所示：（5）预聚焦式灯头，如P18S灯头/P26s灯头等；3.灯头的命名规则由于灯头型号种类繁多，为了方便分类、易读，对各类灯头进行了系统符号分类定义。

该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义。

对每一特定的灯头只应该用一个符号来命名，该符号系统不能用于识别灯头所用材料。

某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号。

灯头的完整符号采用下述形式。

灯头符号：（a）(b) (c) - (d) /(e) ×(f)注：可以采用缩写的灯头符号，但是这种缩写符号不得引起误解。

（1）符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。

下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。

B--卡口灯头；BA--卡口灯头，最初用于汽车灯；BM--矿灯用卡口灯头；E--（爱迪生）螺口灯头；F--带一个出触点的灯头；字母F后的小写字母表示触点的不同形式，例如：a--表示圆柱形插脚；b--表示带凹槽的插脚；c--表示特殊形状的插脚；G--两个或两个以上的凸出触点，例如插脚或接线柱；K--带导线连接件的灯头；P--预聚焦式灯头；R--带凹式触点的灯头；S--外壳式灯头--在灯座中不靠凸出部件来固定灯头；SV--带锥形末端的外壳式灯头（V形）；T--电话机用灯头；W---表示灯端，灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或其它绝缘材料部分）对灯在灯座中的安装来说是必不可少的。

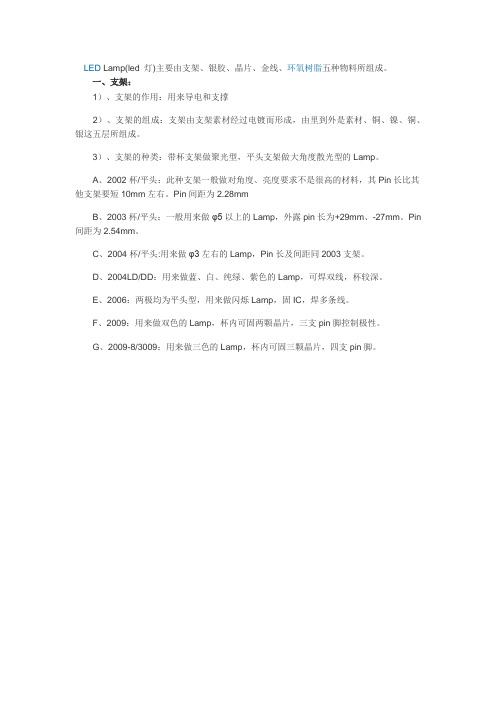

LED Lamp(led 灯)主要由支架、银胶、晶片、金线、环氧树脂五种物料所组成。

一、支架：1）、支架的作用：用来导电和支撑2）、支架的组成：支架由支架素材经过电镀而形成，由里到外是素材、铜、镍、铜、银这五层所组成。

3）、支架的种类：带杯支架做聚光型，平头支架做大角度散光型的Lamp。

A、2002杯/平头：此种支架一般做对角度、亮度要求不是很高的材料，其Pin长比其他支架要短10mm左右。

Pin间距为2.28mmB、2003杯/平头：一般用来做φ5以上的Lamp，外露pin长为+29mm、-27mm。

Pin 间距为2.54mm。

C、2004杯/平头:用来做φ3左右的Lamp，Pin长及间距同2003支架。

D、2004LD/DD：用来做蓝、白、纯绿、紫色的Lamp，可焊双线，杯较深。

E、2006：两极均为平头型，用来做闪烁Lamp，固IC，焊多条线。

F、2009：用来做双色的Lamp，杯内可固两颗晶片，三支pin脚控制极性。

G、2009-8/3009：用来做三色的Lamp，杯内可固三颗晶片，四支pin脚。

二、银胶银胶的作用：固定晶片和导电的作用。

银胶的主要成份：银粉占75-80%、EPOXY（环氧树脂）占10-15%、添加剂占5-10%。

银胶的使用：冷藏，使用前需解冻并充分搅拌均匀，因银胶放置长时间后，银粉会沉淀，如不搅拌均匀将会影响银胶的使用性能。

三、晶片（Chip）：发光二极管和led芯片的结构组成1）、晶片的作用：晶片是LED Lamp的主要组成物料，是发光的半导体材料。

2）、晶片的组成：晶片是采用磷化镓（GaP）、镓铝砷（GaAlAs）或砷化镓（GaAs）、氮化镓（GaN）等材料组成，其内部结构具有单向导电性。

3）、晶片的结构：焊单线正极性（P/N结构）晶片，双线晶片。

晶片的尺寸单位：mil晶片的焊垫一般为金垫或铝垫。

其焊垫形状有圆形、方形、十字形等。

4）、晶片的发光颜色：晶片的发光颜色取决于波长，常见可见光的分类大致为：暗红色（700nm）、深红色（640-660nm）、红色（615-635nm）、琥珀色（600-610nm）、黄色（580-595nm）、黄绿色（565-575nm）、纯绿色（500-540nm）、蓝色（450-480nm）、紫色(380-430nm)。

LED灯座规格标准常识：E27、E40、E14
从安装方式分为卡口、螺口等方式，从材料分为电木、塑料、金属、陶瓷等材料，通常用的灯座如E27是最普遍的节能灯螺口灯座，而配合日光灯的灯座通常称为T8灯座或T5灯座等等，另根据使用环境有的灯座防护级高达IP68，在选购时请根据需要制定相应的IP防护级灯座（防水等），通常用灯座会用到IEC（国际电工委员会标准）安全认证，灯座分类：
E14、E27、E12、E26等E开头通常为：螺口灯座
GU10等GU开头的指的为我们日常用的卡口式，GU：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距（单位是毫米“MM”）。

MR16、MR11以MR开头的是直插式局部照明的小射灯常用这种灯座，通常小射灯有两个插针安装方便。

MR16, GU10是大家的灯座不同，PAR30,38 是直径不同，都是世界通一的标准和叫法，都是灯杯，射灯的叫法，各适合不同的天花灯的灯座。

MR16 在照明行业里指最大外径为2英寸的带多面反射罩的灯具， MP11就是比MR16小一点的灯具,。

MRMR：Multiface Reflect，多面反射（灯杯），后面数字表示灯杯口径（单位是1/8英寸），MR16的口径=16×1/8=2英寸≈50mm
PAR灯一般有PAR30 PAR36 PAR46 PAR56，体积有长有短，也叫筒灯，照射光束，用来照明舞台、动感换色等，是舞台上常见的灯具，因为耗电比较大，而且有烤的感觉，现在逐渐被LED PAR灯取代AR111/AR70是铝质冷反光卤素射灯
E27、E14是指的普通螺口灯头的灯头大小，E27就是我们平时用的白炽灯的灯头，E14就是比它小一号的，比E27大的还有E40。

G12是一种单端的管形金属卤化物灯泡。

LED灯具结构基础知识LED灯具是一种使用LED（发光二极管）作为光源的照明设备。

它具有节能、环保、寿命长和多种颜色选择等优点，已经成为替代传统照明设备的首选方案。

要了解LED灯具的结构基础知识，需要从以下几个方面来介绍。

一、光源选择LED灯具的核心部分是LED芯片。

LED芯片的种类繁多，一般可分为单色LED和多色LED。

单色LED只能发出一种颜色的光，通常为红、绿、蓝三种颜色。

多色LED可以发出多种颜色的光，通过控制不同的颜色的LED芯片亮度来实现色彩的变化。

二、灯具结构1.灯头：灯头是连接LED灯具和灯座的部分，通常采用E26、E27、GU10等标准灯头规格。

不同的灯头适用于不同的安装方式和场景需求。

2.灯体：灯体是LED灯具大部分的承载部分，主要由灯壳、灯罩和散热材料等组成。

灯壳一般采用金属或塑料材质，具有良好的耐腐蚀和散热性能。

灯罩用来保护LED芯片和散射光线，同时还可以起到美化灯具外观的作用。

散热材料通常采用铝材或陶瓷材料，用来有效散发LED芯片产生的热量，保证LED的工作温度在合理范围内。

3.散热结构：由于LED灯具在工作过程中会产生较多的热量，所以必须采取合适的散热措施以保证LED的可靠性和寿命。

常见的散热结构包括散热片、散热鳍片、散热模组等。

这些结构可以增大LED灯具与周围环境的接触面积，提高散热效率。

4.电源：LED灯具的电源通常采用交流电源或直流电源，其中直流电源是典型的电子转换器。

电源的主要功能是将电网的交流电转换为LED所需要的直流电，并提供相应的稳定电流和电压给LED芯片工作。

同时，电源还需要具备防潮、防过压、过流和过载保护等功能。

三、常见类型根据不同的照明需求，LED灯具有多种不同的类型，如LED灯泡、LED筒灯、LED射灯、LED灯带等。

这些类型的LED灯具在结构上也有所差异，但其基础结构和原理是相似的。

综上所述，LED灯具的结构基础知识包括光源选择、灯具结构和常见类型等。

LED灯具种类大全附简单介绍一、LED灯泡1.射灯：射灯是一种可直接安装在屋顶、墙面、地面等位置的灯具，可调整光线的方向和角度。

2.球泡灯：球泡灯外形酷似传统的白炽灯泡，通常用于家居照明，尺寸有小到装饰灯泡和大到主照明泡。

3.蜡烛灯：蜡烛灯是形状类似蜡烛的灯具，常用于烛光晚餐、庆典等场合，营造温馨浪漫的氛围。

4.灯带：灯带也称为LED背光灯，常用于装饰、照亮室内或室外建筑物，多用于商业照明、广告牌、景观照明等领域。

二、LED筒灯1.吸顶筒灯：吸顶灯是一种安装在天花板上的照明设备，多数采用LED筒灯作为光源，可灵活调节光线角度和颜色。

2.射灯筒灯：射灯筒灯是一种用于照明的装饰灯具，可安装在墙面、天花板或地板上。

射灯筒灯多用于商业场所或展览展示。

三、LED灯管1.T5灯管：T5灯管是一种直径为5/8英寸的荧光灯管，其发光源为LED。

T5灯管通常用于办公室、医院、学校等室内照明。

2.T8灯管：T8灯管是一种直径为8/8英寸的荧光灯管，同样采用LED作为光源。

T8灯管主要用于室内照明，如商场、超市等。

四、LED面板灯1.方形面板灯：方形面板灯外形为正方形，常用于办公室、商场等场所。

2.圆形面板灯：圆形面板灯外形为圆形，常用于家居照明、商场柜台等地方。

五、LED投光灯1.高杆灯：高杆灯是指安装在高杆上的照明灯具，常用于室外道路、广场、大型景区等区域的照明。

2.隧道灯：隧道灯是一种专门用于隧道内照明的灯具，具有均匀、柔和的光线。

3.花园灯：花园灯是用于室外花园、公园等场所的照明设备，视觉效果美观。

六、LED法兰灯1.壁灯：壁灯是一种安装在墙壁上供侧照光的灯具，常用于卧室、客厅、餐厅等场所的装饰照明。

2.吸顶灯：吸顶灯是一种安装在天花板上供顶照光的灯具，常用于客厅、卧室、厨房等地方。

七、LED台灯1.学习台灯：学习台灯主要用于学生的学习护眼照明，提供柔和、均匀的光线。

2.护眼台灯：护眼台灯是一种具有光源调节功能的灯具，适用于长时间阅读、写字等活动。

LED灯具的种类LED灯具是一种使用LED作为光源的照明产品，具有节能、环保、长寿命等优点，因此在现代照明领域得到广泛应用。

LED灯具的种类繁多，不仅可以根据用途进行分类，也可以根据灯具形状、功率、尺寸等因素来进行划分。

一、按用途分类：1.家居照明灯具：如LED吸顶灯、LED吊灯、LED台灯、LED壁灯、LED射灯等，适用于家居环境，具有美观、实用的特点。

家居照明灯具多为白光或暖光，能够营造舒适的居家氛围。

2.商业照明灯具：如LED筒灯、LED射灯、LED投光灯、LED落地灯等，适用于商业场所如商场、餐厅、办公室等，具有高亮度、色彩丰富的特点。

商业照明灯具能够有效提升商业环境的品质和形象。

3.街道照明灯具：如LED路灯、LED景观灯、LED太阳能灯等，适用于道路、广场、公园等户外场所，具有高亮度、防水防尘等特点。

街道照明灯具能够提升城市的整体亮化效果，并提高行人和车辆的安全性。

4.工矿照明灯具：如LED防爆灯、LED高/低频灯、LED车间灯等，适用于工厂、矿山等工业场所，具有耐高温、防爆防尘等特点。

工矿照明灯具能够保障工作场所的照明需求，提高工作效率和安全性。

5.智能照明灯具：如LED智能灯泡、LED智能灯管、LED智能灯带等，适用于智能家居环境，具有远程控制、语音控制、情景模式等特点。

智能照明灯具可以根据用户需求进行智能化操作，提升生活品质。

二、按灯具形状分类：1.球泡灯：球形LED灯泡，适用于各种照明场所，具有灯光均匀、散热性好的特点。

2.管灯：长条形LED灯管，适用于办公室、商场等场所，具有均匀的光线和节能的特点。

3.车灯：为汽车或机动车配备的LED头灯、尾灯等，具有亮度高、安全性好的特点。

4.泛光灯：用于建筑外墙、广场等场所的大功率LED灯具，具有远射距、高亮度的特点。

5.点光源：小型LED点灯或装饰灯，适用于室内装饰、景观照明等场所，具有色彩丰富、造型多样的特点。

6.轨道灯：LED轨道灯具，适用于商业场所的展示柜、展厅等，具有方便安装、方向可调的特点。

LED球泡灯结构解析LED球泡灯是一种利用LED作为光源的新型照明产品。

它具有体积小、重量轻、节能环保、寿命长等诸多优点，因此越来越受到人们的欢迎。

在使用过程中，了解其结构和工作原理对于使用者非常重要。

现在，我将对LED球泡灯的结构进行解析，以帮助大家更好地了解并使用它。

首先是灯泡壳体。

灯泡壳体通常由高透明度的材料制成，如PC（聚碳酸酯）或PMMA（聚甲基丙烯酸甲酯）塑料。

它的主要作用是保护内部元件以及提供适宜的光学效果。

不同的灯泡壳体形状和材料可以产生不同的照明效果，例如聚光、散射或者半聚光。

其次是散热器。

由于LED发光时会产生热量，为了确保LED的正常工作，需要进行有效的散热。

散热器通常由导热性能较好的材料，如铝或铜制成，以提高热量的传导效果。

接下来是LED芯片。

LED芯片就是LED的主要发光元件，它通常由半导体材料制成，如锗化镓（GaAs）或砷化镓（GaAs）等。

LED芯片的结构是一个由P型和N型半导体材料组成的PN结，当通过它施加正向电压时，电子和空穴会在PN结内复合并释放能量，进而产生光效应。

然后是电源驱动电路。

电源驱动电路主要用于将市电的交流电转化为LED所需的直流电。

它通常由整流器、滤波器和恒流驱动等部分组成。

整流器用于将交流电转化为直流电，滤波器用于去除电流中的杂波，恒流驱动用于确保LED的正常工作电流。

光学透镜也是LED球泡灯中的重要组成部分。

它通常位于LED芯片上方，可以起到聚光或者散射光线的作用，从而达到更好的照明效果。

光学透镜通常采用PMMA或PC塑料制成，具有高透过率和耐高温的特性。

最后是灯座。

灯座是将LED球泡灯连接到电源上的部分。

它通常由金属材料制成，如铝或铜，以提供较好的导电性和耐热性。

灯座的设计与不同国家和地区的标准有关，目前常见的有E27和E14等。

综上所述，LED球泡灯的结构主要由灯泡壳体、散热器、LED芯片、电源驱动电路、光学透镜和灯座等部分组成。

了解其结构和工作原理对于正确使用和更好地了解LED球泡灯具有重要意义。
