LED灯具基础知识汇总

LED灯具知识整理一、LED概述1、定义（Light Emitting Diode）发光二极管，是一种能够将电能转化为可见光的固态的半导体器件。

2、LED结构⑴心脏：半导体晶片⑵组成：①P型半导体（空穴）；②N型半导体（电子）；③中间1—5周期的量子阱。

注：光的波长就是光的颜色，由形成P-N结的材料决定。

3、LED优势①工作寿命长：LED作为一种导体固体发光器件，较之其他发光器具有更长的工作寿命。

其亮度半衰期通常可达到十万小时。

如用LED替代传统的汽车用灯，那么它的寿命将远大于汽车本体的寿命，具有终身不用修理与更换的特点。

②耗电低：LED是一种低压工作器件，因此在同等亮度下，耗电最小，可大量降低能耗。

相反，随着今后工艺和材料的发展，将具有更高的发光效率。

人们作过计算，假如日本的照明灯具全部用LED替代，则可减少二座大型电厂，从而对环境保护十分有利。

③响应时间快：LED一般可在几十毫秒（ns）内响应，因此是一种告诉器件，这也是其他光源望尘莫及的。

采用LED制作汽车的高位刹车灯在高速状态下，大提高了汽车的安全性。

④体积小，重量轻、耐抗击：这是半导体固体器件的固有特点。

彩LED可制作各类清晰精致的显示器件。

⑤易于调光、调色、可控性大：LED作为一种发光器件，可以通过流过电流的变化控制亮度，也可通过不同波长LED的配置实现色彩的变化与调节。

因此用LED 组成的光源或显示屏，易于通过电子控制来达到各种应用的需要，与IC电脑在兼容性无比毫困难。

另外，LED光源的应用原则上不受窨的限制，可塑性极强，可以任意延伸，实现积木式拼装。

目前大屏幕的彩色显示屏非LED莫属。

⑥用LED制作的光源不存在诸如水银、铅等环境污染物，不会污染环境。

因此人们将LED光源称为“绿色”光源是受之无愧的。

4、认证标志：安规认证标志：⑴中国强制性产品认证简称CCC认证或3C认证。

GB24819-2009、GBT24824-2009。

⑵ UL是一个国际认可的安全检验及UL标志的授权机构，对机电包括民用电器类产品颁发安全保证标志。

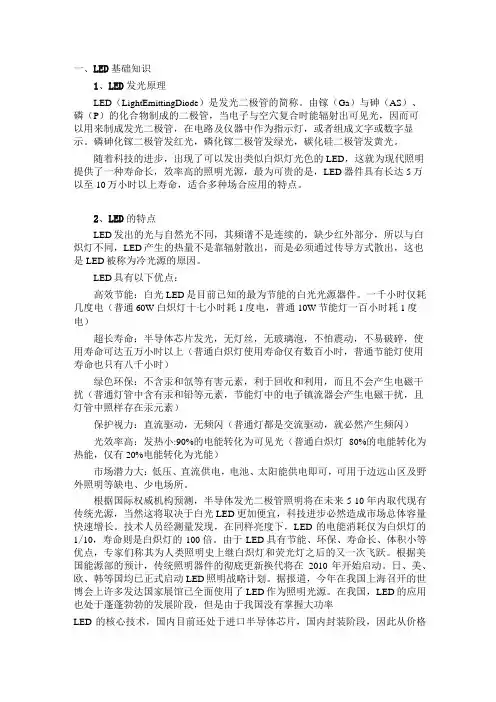

一、LED基础知识1、LED发光原理LED（LightEmittingDiode）是发光二极管的简称。

由镓（Ga）与砷（AS）、磷（P）的化合物制成的二极管，当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管，在电路及仪器中作为指示灯，或者组成文字或数字显示。

磷砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。

随着科技的进步，出现了可以发出类似白炽灯光色的LED，这就为现代照明提供了一种寿命长，效率高的照明光源，最为可贵的是，LED器件具有长达5万以至10万小时以上寿命，适合多种场合应用的特点。

2、LED的特点LED发出的光与自然光不同，其频谱不是连续的，缺少红外部分，所以与白炽灯不同，LED产生的热量不是靠辐射散出，而是必须通过传导方式散出，这也是LED被称为冷光源的原因。

LED具有以下优点：高效节能：白光LED是目前已知的最为节能的白光光源器件。

一千小时仅耗几度电（普通60W白炽灯十七小时耗1度电，普通10W节能灯一百小时耗1度电）超长寿命：半导体芯片发光，无灯丝，无玻璃泡，不怕震动，不易破碎，使用寿命可达五万小时以上（普通白炽灯使用寿命仅有数百小时，普通节能灯使用寿命也只有八千小时）绿色环保：不含汞和氙等有害元素，利于回收和利用，而且不会产生电磁干扰（普通灯管中含有汞和铅等元素，节能灯中的电子镇流器会产生电磁干扰，且灯管中照样存在汞元素）保护视力：直流驱动，无频闪（普通灯都是交流驱动，就必然产生频闪）光效率高：发热小:90%的电能转化为可见光（普通白炽灯80%的电能转化为热能，仅有20%电能转化为光能）市场潜力大：低压、直流供电，电池、太阳能供电即可，可用于边远山区及野外照明等缺电、少电场所。

根据国际权威机构预测，半导体发光二极管照明将在未来5-10年内取代现有传统光源，当然这将取决于白光LED更加便宜，科技进步必然造成市场总体容量快速增长。

技术人员经测量发现，在同样亮度下，LED的电能消耗仅为白炽灯的1/10，寿命则是白炽灯的100倍。

LED灯具基础知识一、LED灯具的特性：LED灯珠是属于发光二极管的一种，能够将电能转化为光能的，它改变了钨丝发光与三基色粉发光的原理，而采用发光。

LED灯具可采用直流DC220V电压，不需要启辉器和镇流器。

启动时间短，无闪频。

LED灯具的主要特点为：①新型绿色环保光源：LED运用冷光源，眩光小，无辐射，使用中不产生有害物质。

LED的工作电压低，采用直流驱动方式，超低功耗（单管0.03~0.06W），电光功率转换接近100%，在相同照明效果下比传统光源节能80%以上。

LED 的环保效益更佳，光谱中没有紫外线和红外线，而且废弃物可回收，没有污染，不含汞元素，可以安全触摸，属于典型的绿色照明光源。

②寿命长：LED为固体冷光源，环氧树脂封装，抗震动，灯体内也没有松动的部分，不存在灯丝发光易烧、热沉积、光衰等缺点，使用寿命可达6万~10万小时，是传统光源使用寿命的10倍以上。

LED性能稳定，可在-30~+50oC环境下正常工作。

二LED灯具产品主要参数：光通量（单位：LM)、显色指数（单位：Ra) 、色温（单位：K）、功率因素（单位：PF）、散热能力①光通量：主要指产品的亮度，灯具通过消耗电能而发出光能，光通量越大、发出的光能越多。

因此它是表征光源发光能力的指标，当两盏灯功耗相同时，光通量越大，灯具越好。

一般的LED灯具及时能达到90-110LM/W 好的灯具甚至能达到120-150LM/W。

（传统白炽灯10-15LM/W 节能灯30-65LM/W）②显色指数：显色指数指对一个颜色的再现能力。

显色指数越高，颜色越正。

通过与同色温的参考或基准光源（白炽灯或画光）下物体外观颜色的比较。

还原物体本真色彩的百分比，能正确表现物质本来的颜色需使用显色指数高的光源，其数值接近100，显色性最好。

白炽灯97-100 LED灯85-12③色温：指光发出的颜色，色温越高发的光偏蓝，色温越低。

发的光偏红。

是以太阳光为参照标准。

LED灯具的结构基础知识一、LED灯珠LED灯珠是LED灯具最重要的组成部分，也是发出光线的源头。

它由氮化镓和其它化合物构成，具有半导体的性质，电流通过时，电子受到激发跃迁，产生出光。

不同的化合物和掺杂元素会产生不同的颜色。

LED灯珠的质量和工艺是影响灯具品质的重要因素。

二、散热器由于LED的工作原理和高发光效率，会产生大量的热量。

如果不能及时散热，会加速LED的老化，缩短寿命。

散热器的材质通常是铝合金或铜，具有良好的导热性能，通过传导和对流的方式将热量散发出去。

三、PCB电路板PCB电路板是LED灯具的灯珠支撑和导电的基础，通常由玻璃纤维增强的环氧树脂制成。

在PCB上有阻线、导线、焊锡垫、引脚等元件，通过这些元件把电源引进LED灯珠。

四、电源电源是LED灯具的核心部分之一，它将交流电转化为直流电，并为LED提供稳定的工作电流。

常见的电源有集成电源和外置电源两种，集成电源通常直接集成在灯具内部，而外置电源则需要连接到灯具外部。

五、透镜透镜主要用于控制和调节LED灯光的发散角度和光照强度。

常见的透镜材质有玻璃、塑料和聚碳酸酯等，透镜的形状和结构不同，可以实现不同的光束控制效果。

六、灯具外壳灯具外壳通常是由铝合金、塑料等材质制成，它起到保护灯具内部元件的作用。

外壳的设计和结构可以影响灯具的散热性能、防水性能以及外观效果。

七、驱动电路驱动电路是将电源的交流电转化为恰当的直流电供给LED灯珠的电路。

它具有调节电压、电流、功率因数等功能，以保证LED灯具的正常工作。

总结：LED灯具的结构基础知识包括LED灯珠、散热器、PCB电路板、电源、透镜、灯具外壳和驱动电路等组成部分。

了解这些结构基础知识有助于我们更好地理解LED灯具的工作原理和使用方法，选择适合的LED灯具产品。

同时，这些结构部件的设计和制造质量也决定了灯具的品质和寿命。

LED灯具结构基础知识目录1. LED灯具概述 (2)1.1 LED灯具的发展历程 (2)1.2 LED灯具的分类 (3)1.3 LED灯具的优势与应用 (4)2. LED灯具的结构基础 (5)2.1 LED发光芯片 (6)2.1.1 LED芯片的原理 (8)2.1.2 LED芯片的封装技术 (9)2.2 LED发光器件 (10)2.2.1 LED发光二极管的结构 (12)2.2.2 LED发光二极管的分类 (13)2.3 电源驱动部分 (14)2.3.1 电源驱动电路 (15)2.3.2 驱动电源的选择与配置 (17)2.4 散热与防护设计 (18)2.4.1 散热设计 (19)2.4.2 防护等级标准 (21)3. LED灯具的设计与制作 (21)3.1 灯具设计流程 (23)3.2 灯具材料选择 (24)3.3 灯具外壳设计 (25)3.4 灯具组装与测试 (27)3.5 灯具质量检验 (28)4. LED灯具的安装与维护 (29)4.1 LED灯具的安装步骤 (31)4.2 正确的安装环境与位置 (32)4.3 LED灯具的日常维护 (32)4.4 LED灯具故障诊断与修理 (34)5. LED灯具的环保与安全 (35)5.1 LED灯具的环保特点 (36)5.2 LED灯具的安全性 (37)5.3 灯具的能效标准与认证 (38)6. LED灯具的未来发展 (39)6.1 新技术的应用 (41)6.2 智能控制技术 (42)6.3 LED照明行业的发展趋势 (42)1. LED灯具概述LED光源：将电能转化为光能，产生光线。

LED光源通常由半导体芯片、草胚基座、金属支架等组成。

灯罩：用于保护LED光源，防止灰尘、水分等杂质进入，同时具有装饰作用。

LED灯具的结构基础知识是学习LED灯具性能、设计、应用及发展的关键。

通过对这些基本组成部分的了解，我们可以更好地选择和使用LED灯具，实现更高效、节能的照明效果。

LED技术及LED照明灯具基础知识一、LED照明技术基本知识1、LED光源的特性1、高效节能：以相同亮度比较，3W的LED节能灯333小时耗1度电，而普通60W白炽灯17小时耗1度电，普通5W节能灯200小时耗1度电。

2、超长寿命：半导体芯片发光，无灯丝，无玻璃泡，不怕震动，不易破碎，使用寿命可达五万小时(普通白炽灯使用寿命仅有一千小时，普通节能灯使用寿命也只有八千小时)3、健康：光线健康光线中含紫外线和红外线少，产生辐射少(普通灯光线中含有紫外线和红外线)4、绿色环保：不含汞和氙等有害元素，利于回收，普通灯管中含有汞和铅等元素。

5、保护视力：直流驱动，无频闪(普通灯都是交流驱动，就必然产生频闪)6、光效率高：CREE公司实验室最高光效已达260lm/W，而市面上的单颗大功率LED也已经突破100lm/W，制成的LED节能灯，由于电源效率损耗，灯罩的光通损耗，实际光效在60lm/W，而白炽灯仅为15lm/W左右，质量好的节能灯在60lm/W左右，所以总体来说，现在LED节能灯光效与节能灯持平或略优。

(2011年5月数据)7、安全系数高：所需电压、电流较小，安全隐患小，于矿场等危险场所8、市场潜力大：低压、直流供电，电池、太阳能供电，于边远山区及野外照明等缺电、少电场所。

2、LED节能灯设计理论LED的出现打破了传统光源的设计方法与思路，目前有两种最新的设计理念。

1.情景照明：是以环境的需求来设计灯具。

情景照明以场所为出发点，旨在营造一种漂亮、绚丽的光照环境，去烘托场景效果，使人感觉到有场景氛围。

2.情调照明：是以人的需求来设计灯具。

情调照明是以人情感为出发点，从人的角度去创造一种意境般的光照环境。

情调照明包含四个方面：一是环保节能，二是健康，三是智能化，四是人性化。

“情调照明书”是中国第一本引领LED照明设计潮流的书籍，打破了设计理论长期被国外巨头垄断的局面，使LED的应用更加容易为市场所需要。

led灯具基础知识培训完整版docLED灯具基础知识培训完整版1. LED灯具简介1.1 LED灯具的定义LED灯具是利用发光二极管（LED）作为光源的照明设备。

与传统照明设备相比，LED灯具具有更高的能效、更长的使用寿命、更快的响应速度和更好的环保性能。

1.2 LED灯具的发展历程LED灯具的发展可以分为三个阶段：第一阶段是20世纪60年代至70年代，LED技术处于起步阶段，主要应用于指示灯和显示屏等小功率领域；第二阶段是20世纪80年代至90年代，LED技术逐渐应用于照明领域，但受到发光效率低、成本高等因素限制，市场推广较为缓慢；第三阶段是21世纪初至今，随着LED发光效率的提高和成本的降低，LED灯具逐渐成为主流照明产品。

2. LED灯具的原理与结构2.1 LED灯具的工作原理LED灯具的工作原理是通过电流激发LED芯片中的半导体材料，使其发光。

具体来说，当电流通过LED芯片时，电子与空穴在半导体材料中复合，释放出能量，产生光子，从而实现发光。

2.2 LED灯具的结构LED灯具主要由LED芯片、驱动电源、散热器、透镜和外壳等部分组成。

LED芯片是灯具的核心部件，负责发光；驱动电源为LED芯片提供稳定的工作电流；散热器用于散发LED芯片产生的热量，保证灯具正常工作；透镜用于调整光束形状和角度；外壳则起到保护内部元件和美观的作用。

3. LED灯具的性能特点3.1 高能效LED灯具具有高能效的特点，与传统照明设备相比，能效更高，能耗更低。

以同等光通量的LED灯具和白炽灯为例，LED灯具的能耗仅为白炽灯的1/10左右，节能效果显著。

3.2 长寿命3.3 快速响应LED灯具的响应速度非常快，从接通电源到达到最大光通量所需的时间极短，通常在纳秒级别。

这使得LED灯具在需要频繁开关的场合具有明显优势。

3.4 环保性能LED灯具具有很好的环保性能。

首先，LED灯具不含汞等有害物质，不会对环境造成污染；其次，LED灯具的能效高，可以减少能源消耗，降低碳排放；最后，LED灯具的使用寿命长，减少了灯具更换的频率，降低了废弃物产生。

led灯具基础知识讲解LED灯具是一种新型的照明产品，具有高效节能、环保耐用等优点。

本文将对LED灯具的基础知识进行详细讲解，包括LED的原理、特点以及常见的LED照明应用。

一、LED的原理LED，全称为Light Emitting Diode，即发光二极管。

LED灯具是利用半导体材料在电流的作用下发光的现象。

当电流通过LED芯片时，电子与空穴在P-N结的区域结合，产生能量，从而使LED发出可见光。

二、LED灯具的特点1. 高效节能：与传统照明产品相比，LED灯具的能效更高，可以将电能转化为更多的光能，因此LED灯具具有较低的能耗；2. 长寿命：LED灯具的寿命较长，可达到数万小时，远远超过传统照明产品。

这意味着LED灯具更加耐用可靠，减少了更换灯具的频率和维修成本；3. 色彩丰富：LED灯具可以通过控制电流和颜色的组合来实现多种色彩的展示，提供了更多的照明选择；4. 省电环保：由于LED灯具的高效节能特性，使用LED灯具可以减少能源消耗，降低二氧化碳的排放量，对环境更加友好；5. 快速启动：与传统荧光灯相比，LED灯具启动时间短，无需预热，即可达到全亮状态。

三、LED照明应用1. 家居照明：LED灯具适用于各种家居照明，如客厅、卧室、厨房等。

LED灯具的省电特性使得家庭的用电成本更低，同时舒适的光线可以营造出温馨的居住环境；2. 商业照明：商场、超市、办公室等场所常用LED灯具进行照明。

LED灯具的高亮度和丰富的色彩能够吸引顾客的注意力，提升销售业绩；3. 街道照明：城市道路、小区街道等采用LED路灯进行照明。

LED 路灯具有较远的照明距离和均匀的光线分布，可以提供更好的交通照明环境，提高行车安全；4. 广告照明：室内外广告牌、发光字等广告照明常用LED灯具。

LED灯具色彩鲜艳、亮度高，能够突出广告效果，提升宣传效果。

综上所述，LED灯具不仅具有高效节能的特点，而且还具备长寿命、多彩色彩、省电环保等优势。

LED灯具结构基础知识一．概述LED灯具，既使用LED为发光源制作的应用型照明灯具。

主要应用于室外景观亮化、特种装饰亮化应用.室内装饰与照明、道路照明等。

㈠，作为新型的照明灯具，LED灯具相比于传统灯具有着巨大的优势，其主要优点有:1、节能.白光LED的能耗仅为白炽灯的1/10，节能灯的1/4。

2、长寿. 实际寿命可达5万小时以上,为一般光源的几倍甚至几十倍。

3、高纯度，鲜艳丰富的色彩。

目前LED产品几乎覆盖了整个可见光谱范围，且色彩纯度高。

4、固体发光，抗震性能好，牢固可靠。

5、动态的色彩控制，明暗可调，三原色的LED组合可采用PWM实现颜色的变化。

6、LED有很强的发光方向性，光通量利用率高，且体积小，易于LED灯具的外观设计和光强分布的控制。

7、LED可采用直流低压供电，安全可靠。

8、LED灯具的发光效率高，目前量产使用的白光LED最高可以做到120lm/W。

9、绿色照明，不含汞等有害物质。

㈡,LED灯具劣势：1：LED灯具造价高一套LED灯具的价格是一套节能灯具的十倍甚至几十倍。

2：大功率LED光效低3W以上大功率LED出光效率低于高压钠灯等，LED的节能只能相对于50W 以内灯具而言。

在50W以上高亮度照明上远不如高压钠灯。

3：LED发热量大特别是大功率灯具，发热量大导致LED灯具对散热器件的要求更为严格，相应增加了LED灯具的体积。

降低了大功率灯具的灵巧性。

㈢,LED灯具与传统灯具对比二、LED 灯具类型1 .按防触电保护类别划分0类灯具：依靠基本绝缘作为防触电保护，万一基本绝缘失效，防触电保护就只 好依赖环境。

I 类灯具：防触电保护不仅依靠基本绝缘，还包括附加的安全措施，即把易触及 的导电部件连接到固定线路中的保护接地导体上，使可触及的导电部件在万一基本绝 缘失效时不致带电。

（0类灯具+地线）II 类灯具：防触电保护不仅依靠基本绝缘，而且具有附加安全措施，如双重绝缘 或加强绝缘，但没有保护接地的措施或依赖安装条件。

LED照明基础知识培训资料目录一、LED照明概述 (2)1.1 LED的定义与特点 (2)1.2 LED照明的发展历程 (3)1.3 LED照明的应用领域 (4)二、LED照明原理 (6)2.1 LED的基本工作原理 (7)2.2 LED的光源结构 (8)2.3 LED的发光效率与性能参数 (9)三、LED照明器件 (10)3.1 LED灯珠的种类与规格 (11)3.2 LED驱动器的作用与选择 (13)3.3 LED照明的散热与防水设计 (15)四、LED照明系统 (16)4.1 LED照明系统的组成与功能 (17)4.2 LED照明系统的控制方式 (19)4.3 LED照明系统的调光与调色技术 (20)五、LED照明设计与案例分析 (21)5.1 LED照明设计的步骤与方法 (23)5.2 LED照明案例分析 (24)5.3 LED照明设计的实际应用案例 (25)六、LED照明标准与认证 (27)6.1 LED照明相关的国际标准与国内标准 (28)6.2 LED照明产品的认证体系 (29)6.3 LED照明行业的政策法规 (31)七、LED照明发展趋势与挑战 (32)7.1 LED照明的未来发展趋势 (33)7.2 LED照明面临的挑战与机遇 (34)7.3 LED照明产业的可持续发展路径 (35)一、LED照明概述随着科技的不断发展，人们对于照明设备的需求也在不断提高。

传统的照明设备如白炽灯、荧光灯等在节能、环保、寿命等方面存在诸多不足。

而LED(Light Emitting Diode)照明作为一种新型的照明技术，因其具有高效、长寿命、无污染等优点，逐渐成为照明市场的主流产品。

本培训资料将对LED照明基础知识进行详细介绍，帮助大家了解LED照明的基本原理、性能特点、应用领域以及市场前景等方面的内容。

1.1 LED的定义与特点LED（Light Emitting Diode），即发光二极管，是一种能将电能转化为光能的半导体器件。

LED灯具基础知识全解目录一、LED灯具概述 (2)1.1 LED灯具定义 (2)1.2 LED灯具特点 (3)1.3 LED灯具应用领域 (4)二、LED光源基础知识 (5)2.1 LED光源原理 (6)2.2 LED光源结构 (8)2.3 LED光源性能参数 (8)三、LED灯具设计基础 (10)3.1 灯具设计基本原则 (12)3.2 灯具光学设计 (13)3.3 灯具电源设计 (14)四、LED灯具驱动与控制 (16)4.1 常用驱动方式 (17)4.2 驱动器选择与设计 (18)4.3 控制系统原理与应用 (20)五、LED灯具散热与热管理 (22)5.1 散热原理与重要性 (23)5.2 散热设计与优化 (24)5.3 热管理解决方案 (26)六、LED灯具品质评估与测试 (27)6.1 品质评估标准与方法 (28)6.2 功能测试与验证 (30)6.3 耐久性与可靠性测试 (31)七、LED灯具安装与维护 (32)7.1 安装步骤与注意事项 (33)7.2 维护保养指南 (34)7.3 安全操作规范 (35)八、LED灯具发展趋势与创新 (37)8.1 技术创新与发展趋势 (38)8.2 新型材料与工艺应用 (40)8.3 市场需求与挑战分析 (41)一、LED灯具概述LED灯具是一种利用半导体材料发光的照明设备，其工作原理基于当电流通过LED芯片时，光子能量被材料中的电子吸收并跃迁至更高的能级，进而以光的形式释放出来。

由于LED光源具有高效、环保、寿命长以及响应速度快等优点，其在现代照明领域得到了广泛的应用和快速的发展。

LED灯具的设计多样，可以根据不同的需求和用途进行定制，包括功率大小、颜色温度、显色指数、光束方向等参数。

LED灯具还具备智能控制功能，通过与传感器和控制器等设备的结合，可以实现自动调节亮度、定时开关、远程控制等智能化操作。

随着技术的不断进步，LED灯具的成本逐渐降低，产品性能不断提升，其在全球照明市场的地位也越来越重要。
