LED灯具基础知识

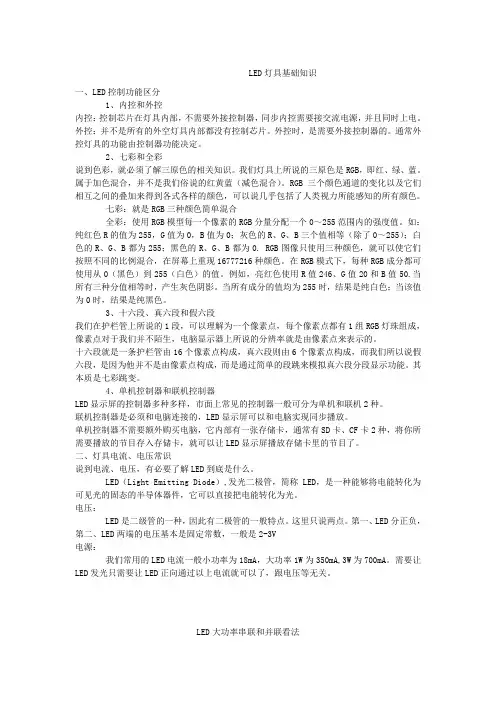

LED灯具基础知识一、LED控制功能区分1、内控和外控内控：控制芯片在灯具内部，不需要外接控制器，同步内控需要接交流电源，并且同时上电。

外控：并不是所有的外空灯具内部都没有控制芯片。

外控时，是需要外接控制器的。

通常外控灯具的功能由控制器功能决定。

2、七彩和全彩说到色彩，就必须了解三原色的相关知识。

我们灯具上所说的三原色是RGB，即红、绿、蓝。

属于加色混合，并不是我们俗说的红黄蓝（减色混合）。

RGB三个颜色通道的变化以及它们相互之间的叠加来得到各式各样的颜色，可以说几乎包括了人类视力所能感知的所有颜色。

七彩：就是RGB三种颜色简单混合全彩：使用RGB模型每一个像素的RGB分量分配一个0～255范围内的强度值。

如：纯红色R的值为255，G值为0，B值为0；灰色的R、G、B三个值相等（除了0～255）；白色的R、G、B都为255；黑色的R、G、B都为0. RGB图像只使用三种颜色，就可以使它们按照不同的比例混合，在屏幕上重现16777216种颜色。

在RGB模式下，每种RGB成分都可使用从0（黑色）到255（白色）的值。

例如，亮红色使用R值246、G值20和B值50.当所有三种分值相等时，产生灰色阴影。

当所有成分的值均为255时，结果是纯白色；当该值为0时，结果是纯黑色。

3、十六段、真六段和假六段我们在护栏管上所说的1段，可以理解为一个像素点，每个像素点都有1组RGB灯珠组成，像素点对于我们并不陌生，电脑显示器上所说的分辨率就是由像素点来表示的。

十六段就是一条护栏管由16个像素点构成，真六段则由6个像素点构成，而我们所以说假六段，是因为他并不是由像素点构成，而是通过简单的段跳来模拟真六段分段显示功能。

其本质是七彩跳变。

4、单机控制器和联机控制器LED显示屏的控制器多种多样，市面上常见的控制器一般可分为单机和联机2种。

联机控制器是必须和电脑连接的，LED显示屏可以和电脑实现同步播放。

单机控制器不需要额外购买电脑，它内部有一张存储卡，通常有SD卡、CF卡2种，将你所需要播放的节目存入存储卡，就可以让LED显示屏播放存储卡里的节目了。

产品资料培训一、传统灯.我们所说的传统灯主要有：白炽灯、卤素灯、金卤灯、荧光灯、节能灯、高压纳灯等.1．白炽灯——英文名incandescent lamp，白炽灯将灯丝通电加热到白炽状态，利用热辐射发出可见光的电光源.特点：优势——显示性好，价格便宜；劣势-耗能,寿命短,光效低。

卤素灯—-英文名Halogen lamp，亦称钨卤灯泡，是白炽灯的一种。

原理是在灯泡内注入碘或溴等卤素气体，在高温下蒸发的钨丝与卤素进行化学作用。

优势——比白炽灯更长寿。

金卤灯——英文名Metal Halide Lamp（MHL),在汞和稀有金属的卤化物混合蒸气中产生电弧放电发光的放电灯。

2．荧光灯——又叫做日光灯,它的工作原理：日光灯管简单的说是个密闭的气体放电管。

管內主要气体为氩（argon）气（另包含氖neon或氪krypton）气压约大气的0。

3％.另外包含几滴水銀——形成微量的水银蒸汽.水银原子约佔所有气体原子的千分之一的比例.日光灯管是靠着灯管的汞原子，由气体放电的过程释放出紫外光所消耗的电能约60％可以转换为紫外光。

其他的能量則转换为热能。

日光灯由灯管內表面的荧光物质吸收紫外光后释放出可見光.不同的荧光物质会发出不同的可見光。

一般紫外光转换为可見光的效率约为40％。

因此日光灯的效率约为60％×40％＝24％-—大约为相同功率钨丝电灯的两倍.特点：优势--光效好。

劣势--屏闪,污染。

3. 节能灯—-英文CFL(又叫紧凑型荧光灯）具有光效高（是普通灯泡的5倍），节能效果明显，寿命长(是普通灯泡的8倍)，体积小,使用方便等优点。

它的工作原理和日光灯基本相同。

节能灯除了白色（冷光)的外，现在还有暖光的.一般来说在同一瓦数之下,一盏节能灯比白炽灯节能80％，平均寿命延长8倍，热辐射仅20%。

非严格的情况下,一盏5瓦的节能灯光照可视为等于25瓦的白炽灯，7瓦的节能灯光照约等于40瓦的，9瓦的约等于60瓦的。

4．高压纳灯——high pressure sodium lamp（HPS.高压钠灯是一种高强度气体放电灯泡。

LED灯具的结构基础知识一、LED灯珠LED灯珠是LED灯具最重要的组成部分，也是发出光线的源头。

它由氮化镓和其它化合物构成，具有半导体的性质，电流通过时，电子受到激发跃迁，产生出光。

不同的化合物和掺杂元素会产生不同的颜色。

LED灯珠的质量和工艺是影响灯具品质的重要因素。

二、散热器由于LED的工作原理和高发光效率，会产生大量的热量。

如果不能及时散热，会加速LED的老化，缩短寿命。

散热器的材质通常是铝合金或铜，具有良好的导热性能，通过传导和对流的方式将热量散发出去。

三、PCB电路板PCB电路板是LED灯具的灯珠支撑和导电的基础，通常由玻璃纤维增强的环氧树脂制成。

在PCB上有阻线、导线、焊锡垫、引脚等元件，通过这些元件把电源引进LED灯珠。

四、电源电源是LED灯具的核心部分之一，它将交流电转化为直流电，并为LED提供稳定的工作电流。

常见的电源有集成电源和外置电源两种，集成电源通常直接集成在灯具内部，而外置电源则需要连接到灯具外部。

五、透镜透镜主要用于控制和调节LED灯光的发散角度和光照强度。

常见的透镜材质有玻璃、塑料和聚碳酸酯等，透镜的形状和结构不同，可以实现不同的光束控制效果。

六、灯具外壳灯具外壳通常是由铝合金、塑料等材质制成，它起到保护灯具内部元件的作用。

外壳的设计和结构可以影响灯具的散热性能、防水性能以及外观效果。

七、驱动电路驱动电路是将电源的交流电转化为恰当的直流电供给LED灯珠的电路。

它具有调节电压、电流、功率因数等功能，以保证LED灯具的正常工作。

总结：LED灯具的结构基础知识包括LED灯珠、散热器、PCB电路板、电源、透镜、灯具外壳和驱动电路等组成部分。

了解这些结构基础知识有助于我们更好地理解LED灯具的工作原理和使用方法，选择适合的LED灯具产品。

同时，这些结构部件的设计和制造质量也决定了灯具的品质和寿命。

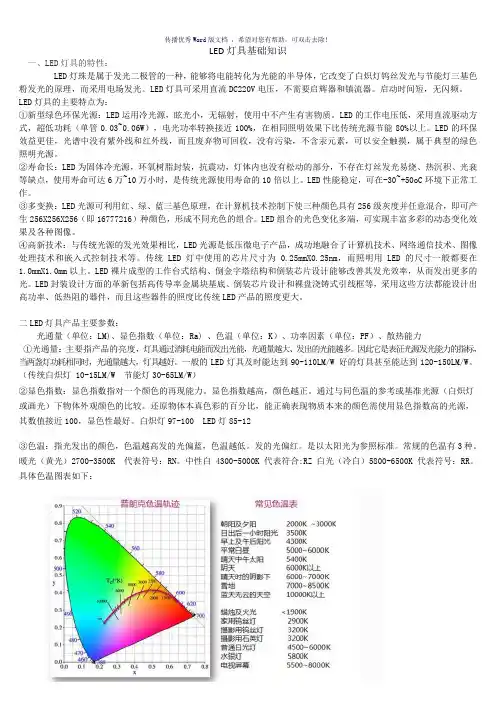

LED灯具基础知识一、LED灯具的特性：LED灯珠是属于发光二极管的一种，能够将电能转化为光能的半导体，它改变了白炽灯钨丝发光与节能灯三基色粉发光的原理，而采用电场发光。

LED灯具可采用直流DC220V电压，不需要启辉器和镇流器。

启动时间短，无闪频。

LED灯具的主要特点为：①新型绿色环保光源：LED运用冷光源，眩光小，无辐射，使用中不产生有害物质。

LED的工作电压低，采用直流驱动方式，超低功耗（单管0.03~0.06W），电光功率转换接近100%，在相同照明效果下比传统光源节能80%以上。

LED的环保效益更佳，光谱中没有紫外线和红外线，而且废弃物可回收，没有污染，不含汞元素，可以安全触摸，属于典型的绿色照明光源。

②寿命长：LED为固体冷光源，环氧树脂封装，抗震动，灯体内也没有松动的部分，不存在灯丝发光易烧、热沉积、光衰等缺点，使用寿命可达6万~10万小时，是传统光源使用寿命的10倍以上。

LED性能稳定，可在-30~+50oC环境下正常工作。

③多变换：LED光源可利用红、绿、蓝三基色原理，在计算机技术控制下使三种颜色具有256级灰度并任意混合，即可产生256X256X256（即16777216）种颜色，形成不同光色的组合。

LED组合的光色变化多端，可实现丰富多彩的动态变化效果及各种图像。

④高新技术：与传统光源的发光效果相比，LED光源是低压微电子产品，成功地融合了计算机技术、网络通信技术、图像处理技术和嵌入式控制技术等。

传统LED灯中使用的芯片尺寸为0.25mmX0.25nm，而照明用LED的尺寸一般都要在1.0mmX1.0mm以上。

LED裸片成型的工作台式结构、倒金字塔结构和倒装芯片设计能够改善其发光效率，从而发出更多的光。

LED封装设计方面的革新包括高传导率金属块基底、倒装芯片设计和裸盘浇铸式引线框等，采用这些方法都能设计出高功率、低热阻的器件，而且这些器件的照度比传统LED产品的照度更大。

二LED灯具产品主要参数：光通量（单位：LM)、显色指数（单位：Ra) 、色温（单位：K）、功率因素（单位：PF）、散热能力①光通量：主要指产品的亮度，灯具通过消耗电能而发出光能，光通量越大、发出的光能越多。

led灯具基础知识培训完整版docLED灯具基础知识培训完整版1. LED灯具简介1.1 LED灯具的定义LED灯具是利用发光二极管（LED）作为光源的照明设备。

与传统照明设备相比，LED灯具具有更高的能效、更长的使用寿命、更快的响应速度和更好的环保性能。

1.2 LED灯具的发展历程LED灯具的发展可以分为三个阶段：第一阶段是20世纪60年代至70年代，LED技术处于起步阶段，主要应用于指示灯和显示屏等小功率领域；第二阶段是20世纪80年代至90年代，LED技术逐渐应用于照明领域，但受到发光效率低、成本高等因素限制，市场推广较为缓慢；第三阶段是21世纪初至今，随着LED发光效率的提高和成本的降低，LED灯具逐渐成为主流照明产品。

2. LED灯具的原理与结构2.1 LED灯具的工作原理LED灯具的工作原理是通过电流激发LED芯片中的半导体材料，使其发光。

具体来说，当电流通过LED芯片时，电子与空穴在半导体材料中复合，释放出能量，产生光子，从而实现发光。

2.2 LED灯具的结构LED灯具主要由LED芯片、驱动电源、散热器、透镜和外壳等部分组成。

LED芯片是灯具的核心部件，负责发光；驱动电源为LED芯片提供稳定的工作电流；散热器用于散发LED芯片产生的热量，保证灯具正常工作；透镜用于调整光束形状和角度；外壳则起到保护内部元件和美观的作用。

3. LED灯具的性能特点3.1 高能效LED灯具具有高能效的特点，与传统照明设备相比，能效更高，能耗更低。

以同等光通量的LED灯具和白炽灯为例，LED灯具的能耗仅为白炽灯的1/10左右，节能效果显著。

3.2 长寿命3.3 快速响应LED灯具的响应速度非常快，从接通电源到达到最大光通量所需的时间极短，通常在纳秒级别。

这使得LED灯具在需要频繁开关的场合具有明显优势。

3.4 环保性能LED灯具具有很好的环保性能。

首先，LED灯具不含汞等有害物质，不会对环境造成污染；其次，LED灯具的能效高，可以减少能源消耗，降低碳排放；最后，LED灯具的使用寿命长，减少了灯具更换的频率，降低了废弃物产生。

LED灯具知识培训教程在现代照明领域，LED 灯具凭借其高效、节能、环保、寿命长等诸多优点，已经成为了主流的照明选择。

无论是家庭照明、商业照明还是工业照明，LED 灯具都发挥着重要的作用。

为了让大家更好地了解和使用 LED 灯具，下面将为您详细介绍相关知识。

一、LED 灯具的基本原理LED 即发光二极管，是一种能够将电能直接转化为光能的半导体器件。

当电流通过LED 时，电子与空穴在半导体内部复合，释放出能量，从而产生光。

LED 灯具的核心部件就是 LED 芯片。

这些芯片通常被封装在一个塑料或金属外壳中，以保护芯片并提供良好的散热条件。

此外，LED灯具还包括驱动电源、散热器、光学透镜等组件。

二、LED 灯具的优点1、节能高效LED 灯具的能耗远远低于传统的白炽灯泡和荧光灯管。

相同亮度下，LED 灯具的耗电量仅为白炽灯泡的十分之一左右，荧光灯管的二分之一左右。

2、寿命长LED 灯具的使用寿命通常可达数万小时，远远高于传统灯具。

这意味着在其使用寿命内，几乎无需更换灯泡，大大降低了维护成本。

3、环保LED 灯具不含有汞等有害物质，对环境无污染。

而且其废弃后可回收利用，符合环保要求。

4、响应速度快LED 灯具能够瞬间点亮，没有传统灯具的启动延迟现象。

5、色彩丰富LED 灯具可以发出各种颜色的光，通过控制可以实现多彩的照明效果。

6、坚固耐用LED 灯具具有良好的抗震性能，不易损坏。

三、LED 灯具的分类1、按安装方式分类可分为吊灯、吸顶灯、壁灯、台灯、落地灯等。

2、按照明功能分类可分为主照明灯具、辅助照明灯具和装饰照明灯具。

3、按光源类型分类可分为贴片式 LED 灯具、大功率 LED 灯具、COB LED 灯具等。

四、LED 灯具的参数1、光通量表示灯具发出的总光量，单位为流明（lm）。

2、光效指灯具的发光效率，即每瓦电能所发出的光通量，单位为流明/瓦（lm/W）。

3、色温用来描述灯光的颜色，单位为开尔文（K）。

LED灯具基础知识全解目录一、LED灯具概述 (2)1.1 LED灯具定义 (2)1.2 LED灯具特点 (3)1.3 LED灯具应用领域 (4)二、LED光源基础知识 (5)2.1 LED光源原理 (6)2.2 LED光源结构 (8)2.3 LED光源性能参数 (8)三、LED灯具设计基础 (10)3.1 灯具设计基本原则 (12)3.2 灯具光学设计 (13)3.3 灯具电源设计 (14)四、LED灯具驱动与控制 (16)4.1 常用驱动方式 (17)4.2 驱动器选择与设计 (18)4.3 控制系统原理与应用 (20)五、LED灯具散热与热管理 (22)5.1 散热原理与重要性 (23)5.2 散热设计与优化 (24)5.3 热管理解决方案 (26)六、LED灯具品质评估与测试 (27)6.1 品质评估标准与方法 (28)6.2 功能测试与验证 (30)6.3 耐久性与可靠性测试 (31)七、LED灯具安装与维护 (32)7.1 安装步骤与注意事项 (33)7.2 维护保养指南 (34)7.3 安全操作规范 (35)八、LED灯具发展趋势与创新 (37)8.1 技术创新与发展趋势 (38)8.2 新型材料与工艺应用 (40)8.3 市场需求与挑战分析 (41)一、LED灯具概述LED灯具是一种利用半导体材料发光的照明设备，其工作原理基于当电流通过LED芯片时，光子能量被材料中的电子吸收并跃迁至更高的能级，进而以光的形式释放出来。

由于LED光源具有高效、环保、寿命长以及响应速度快等优点，其在现代照明领域得到了广泛的应用和快速的发展。

LED灯具的设计多样，可以根据不同的需求和用途进行定制，包括功率大小、颜色温度、显色指数、光束方向等参数。

LED灯具还具备智能控制功能，通过与传感器和控制器等设备的结合，可以实现自动调节亮度、定时开关、远程控制等智能化操作。

随着技术的不断进步，LED灯具的成本逐渐降低，产品性能不断提升，其在全球照明市场的地位也越来越重要。

LED灯具知识大全第1节：1、庭院灯：庭院灯灯光或灯罩多数向上安装，灯管和灯架多数安装在庭、院地坪上；特别适用于公园、街心花园、宾馆以及工矿企业，机关学校的庭院等场所2、埋地灯：埋地灯灯体为压锛或不锈钢等材料坚固耐用防渗水，散热性能优良；面盖为#精铸不锈钢材料防腐蚀抗老化；硅胶密封圈，防水性能优良，耐高温，抗老化；高强度钢化玻璃，透光度强，光线辐射面宽，承重能力强；所有坚固螺丝均用不锈钢；防护等级达IP67；可选配塑料预埋件，方便安装及维修地埋灯在外形上有方的也有圆的，广泛用于商场、停车场、绿化带、公园旅埋地灯、游景点、住宅小区、城市雕塑、步行街道、大楼台阶等场所主要是埋于地面，用来做装饰或指示照明之用，还有的用来洗墙或是照树，其应用有相当大的灵活性3、洗墙灯：让灯光象水一样洗过墙面，主要也是用来做建筑装饰照明之用，还有用来勾勒大型建筑的轮廓4、草坪灯：是用于草坪周边的照明设施，也是重要的景观设施它以其独特的设计、柔和的灯光为城市绿地景观增添了安全与美丽，且安装方便、装饰性强，可用于是用于草坪周边的照明设施，也是重要的景观设施它以其独特的设计、柔和的灯光为城市绿地景观增添了安全与美丽，且安装方便、装饰性强，可用于公园、花园别墅等的草坪周边及步行街、停车场、广场等场所5、水底灯：水底灯简单的指就是装在水地水的灯，外观小而精致，美水底灯观大方，外型和有些地埋灯差不多，只是多了个安装底盘，底盘是用螺丝固定的6、护栏管：护栏管是由发光二极管、电子线路板、电子原器件、PC塑胶外壳、防水电源组成的一种线性的装饰灯具能够防水、防尘、防紫外线、耐高温、抗寒、具有环保、节能省电、使用寿命长等物理特性已广泛应用于桥梁、道路、楼体墙面、公园、广场、娱乐场所等地方7、灯条/带：灯条是灯带的另外一种叫法，也是因其形状而得名第2节：1、筒灯：一般装设在卧室、客厅、卫生间的周边天棚上这种嵌装于天花板内部的隐置性灯具，所有光线都向下投射，属于直接配光2、球泡灯：是替代传统白炽灯泡的新型节能灯具3、灯管：灯管的材料是铝塑管，采用发光二极管作为光源，适用于普通照明主要用于写字楼、商场、学校、工厂等室内照明4、格栅灯：一种照明灯具，适合安装在有吊顶的写字间光源一般是灯管分为嵌入式和吸顶式5、平板灯：装在顶棚上，也可以叫吸顶灯，被运用到大厅、大堂、卧室、橱房、浴室、洗衣间、娱乐室等使用率较高的房间6、天花灯：天花灯又叫吸顶灯，属于低档灯具，一般是直接装到天花板上用于过道、走廊、阳台、厕所等地方灯罩一般有乳白玻璃和PS板两种外形多种多样，有长方形，正方形，圆形，球型，圆柱形等等，里面的光源有白炽灯、节能灯、灯管等等，多种多样，不一而足其特点是较大众化，经济实惠7、吸顶灯：吸顶灯是将灯具吸贴在顶棚面上，主要用于没有吊顶的房间内8、射灯：外壳一般分为烤漆、电镀两种整套包括灯盖、灯杯、底座、铝基板、透镜、螺丝通常具有直径小于的出光口并形成一般不大于发散角的集中光束的投光灯主要用于单体建筑、绿化景观照明、大楼内光外透照明、广告牌照明等专门设施照明，以及酒吧、舞厅等娱乐场所气氛照明等第3节：1、工作寿命长：作为一种半导体固体发光器件，较之其他的发光器具有更长的工作寿命其亮度半衰期通常可达十万小时2、耗电低：是一种低压工作器件，因此在同等亮度下，耗电最小，可大量降低耗能相反，随着今后工艺和材料的发展将具有更高的发光效率3、响应时间快：一般可在几十毫秒内响应，因此是一种高速器件，这也是其他光源望尘莫及的采用制作汽车的改为刹车灯在高速状态下，大大提高了汽车的安全性4、体积小：重量轻、耐抗击，这是半导固体器件固有的特点彩色可制作各类清晰精致的显示器件5、易于调光、调色、可控性大：可以通过电流的变化控制亮度，也可以通过不同波长的配置实现色彩的彼岸花与调节光源的应用原则上不手音的限制，可兼性极强，可以任意眼神，实现积木式拼装目前大屏幕的彩色显示屏非莫属6、用制作的光源不存在诸如水印、铅等环境污染物，不会污染环境因此，人们将光源成为“绿色”光源是受之无愧的第4节1、电压：使用低压电源，单颗电压在之间，比使用高压电源更安全的电源2、效能：光效高，目前实验室最高光效已达到 lm/w是目前光效最高的照明产品3、抗震性：是固态光源，由于它的特殊性，具有其他光源产品不能比拟的抗震性4、稳定性：10万小时，光衰为初始的70%5、响应时间：灯的响应时间为纳秒级，是目前所有光源中响应时间最快的产品6、环保：无金属汞等对身体有害物质7、颜色：的带快相当窄，所发光颜色纯，无杂色光，覆盖整过可见光的全部波段，且可由R\G\B组合成任何想要可见光第5节发光二极管的核心部分是由p型半导体和n型半导体组成的晶片，在p型半导体和n 型半导体之间有一个过渡层，称为p-n结在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能PN结加反向电压，少数载流子难以注入，故不发光第6节1、外壳材质：压铸铝灯体2、面盖材质：钢化玻璃3、颜色范围：单色/全彩4、光源规格：1W/颗、3W/颗5、数量：1颗、3颗、6颗、12颗、18颗、24颗、36颗、48颗、90颗、颗、颗等等不同型号的投光灯的数量都不同等6、输入电压：DC24V/AC85~~V、AC85~~V7、额定功率：、、7W、、20W、27W、40W、60W、W、W、W、W、W、W、W等等一般都是根据单色或全彩来决定额定功率的大小8、控制方式：常亮/9、光束角：一般可选15°、30°、45°、60°10、防护等级：IP6511、环境温度：-20℃—+45℃12、安装方式：采用螺钉直接固定，安装简单方便1、外壳材质：铝型材灯体、阳极氧化或喷涂表面处理2、面盖材质：钢化玻璃3、灯体尺寸：端面W50mm*H80mm，长度可选、1m/端面可选W75mm*H90mm，长度、1m4、颜色范围：单色/全彩5、光源规格：1W/颗6、数量：可选18颗/米、24颗/米、36颗/米、6、输入电压：DC24V/DC24v、AC85~~V7、控制方式：常亮/8、透镜：专业偏光透镜，也可选15°、30°、45°、60°9、防护等级：IP6510、环境温度：-20℃—+45℃11、安装方式：采用螺钉直接固定，安装简单方便1、外壳材质：塑胶预埋件2、面盖材质：不锈钢/钢化玻璃3、颜色范围：单色/全彩4、光源规格：1W/颗、或3W/颗5、数量：1颗、3颗、6颗、9颗、12颗、18颗、24颗等等不同型号的地埋灯的数量都不同等6、输入电压：DC24V/AC85~~V、AC85~~V7、额定功率：、、7W、10W、14W、20W、27W等等一般都是根据单色或全彩来决定额定功率的大小8、控制方式：常亮/9、光束角：一般可选15°、30°、45°、60°10、防护等级：IP6711、环境温度：-20℃—+45℃12、安装方式：采用预埋件固定安装，简单方便1、灯体材质：压铸铝灯体2、出光方向：单侧出光/两侧出光/四侧出光3、颜色范围：单色/红、黄、蓝、绿、白色4、光源规格：*55、数量：6颗、12颗、24颗6、光束角：30°7、输入电压：ACV±20%8、额定功率：、、2W10、防护等级：IP6711、环境温度：-20℃—+45℃12、安装方式：采用预埋件固定安装，简单方便1、外壳材质：不锈钢2、面盖材质：钢化玻璃3、颜色范围：单色/全彩4、光源规格：1W/颗5、数量：3颗、9颗、12颗6、输入电压：DC12V7、额定功率：、10W、8、控制方式：常亮/9、光束角：一般可选15°、30°、45°、60°10、防护等级：IP6511、环境温度：-20℃—+45℃12、安装方式：采用螺钉直接固定，安装简单方便1、面罩材质：抗Uv优质半透明或抗Uv扩光PC2、支架材质：铝型材、表面阳极氧化3、颜色范围：单色/全彩4、光源规格：可选、*5草帽5、数量：单色36颗/米、*5草帽单色颗/米6、输入电压：DC24V、DC12V7、额定功率：9W、12W、18W8、控制方式：常亮/9、防护等级：IP6510、环境温度：-20℃—+45℃11、安装方式：采用固定卡扣安装，简单方便1、外壳材质：铝型材灯体、阳极氧化或喷涂表面处理2、颜色范围：单色/全彩3、光源规格：户外SMD4、数量：可选48颗/米、60颗/米6、输入电压：DC24V7、控制方式：常亮/回路控制9、光束角：°10、防护等级：IP6511、环境温度：-20℃—+45℃12、安装方式：采用螺钉直接固定，安装简单方便1、外壳材质：压铸铝灯体2、面盖材质：优质PC罩3、颜色范围：单色/全彩4、光源规格：1W/颗5、数量：3颗、也可选6颗或7颗6、输入电压：可选DC24V、AC24V、AC85~V7、额定功率：3W、也可选7W或8W8、控制方式：常亮/内控或9、防护等级：IP6510、环境温度：-20℃—+45℃11、安装方式：采用螺钉直接固定，安装简单方便1、外壳材质：压铸铝灯体2、面盖材质：优质PC罩3、颜色范围：单色/全彩4、光源规格：1W/颗5、数量：可选6颗、7颗或9颗6、输入电压：DC24V、AC24V、AC85~V7、额定功率：6W、7W或9W8、控制方式：常亮/内控或9、防护等级：IP6510、环境温度：-20℃—+45℃11、安装方式：采用螺钉直接固定，安装简单方便第7节1、芯片有两种基本结构，和横向结构芯片的两个电极在芯片的同一侧，电流在n-和p-类型限制层中横向流动不等的距离垂直结构的芯片的两个电极分别在外延层的两侧，由于图形化电极和全部的p-类型限制层作为第二电极，使得电流几乎全部垂直流过外延层，极少横向流动的电流，可以改善平面结构的电流分布问题，提高发光效率，也可以解决P极的遮光问题，提升的发光面积2、制造垂直结构芯片技术主要有三种方法：一、采用碳化硅基板生长薄膜，优点是在相同操作电流条件下，光衰少、寿命长，不足处是硅基板会吸光二、利用芯片黏合及剥离技术制造优点是光衰少、寿命长，不足处是须对表面进行处理以提高发光效率三、是采用异质基板如硅基板成长氮化镓磊晶层，优点是散热好、易加工垂直型产品以芯片为代表特点主要是：1、光效高：最高可达 lm\w，节能；2、电压低：蓝光在~；3、热阻小：芯片本身的热阻小于1 ‘C/W;4、亮度高：由于采用垂直结构，电流垂直流动，电流密度均匀，耐冲击型强；同一尺寸芯片，发光面宽，亮度高5、光型好：85%以上光从正面发出，易封装，好配光；唯一的缺点就是：不方便集成封装若要集成封装，芯片需做特殊处理我公司全部采用垂直结构的芯片水平型产品以普瑞芯片为代表，芯片的主要特点是：1、光效一般：最高在 lm\w左右；2、电压高：蓝光在~4V；3、热阻高：使用蓝宝石衬底导热性差芯片本身的热阻在4~6 ‘C/W;4、亮度一般：由于采用水平结构，电流横向动，电流密度不均，容易局部烧坏；为弥补这一缺陷，在芯片的上表面做将以减少出光为代价同一尺寸芯片，发光面窄，亮度低5、光利用率低：65%左右的光从正面发出，35%的光从侧面发出，靠反射来达到出光，利用率低唯一的优点就是：便于集成封装不过，它也是缺点，由于没解决好散热，所以集成封装只有加速它的衰减，不可取。

关于led灯的知识资料关于LED灯的知识资料LED（Light Emitting Diode）是一种发光二极管，具有高效能、长寿命和低能耗等特点。

近年来，随着科技的进步和环保意识的提高，LED灯逐渐取代了传统的白炽灯和荧光灯，成为主流照明产品。

本文将从LED的工作原理、优势和应用领域等方面介绍LED灯的相关知识。

一、工作原理LED灯的工作原理是利用半导体材料的特性，经过电流的驱动产生光。

当LED两端施加正向电压时，电子与空穴在P-N结区域结合，通过能量的释放产生光。

LED的发光颜色取决于半导体材料的成分和能带结构。

二、优势1. 高效能：相比传统白炽灯和荧光灯，LED灯能将更多的能量转化为光能，能效更高。

LED的光效可达到80-100流明/瓦，而白炽灯只有10-20流明/瓦。

2. 长寿命：LED灯寿命可达到5万小时以上，是传统灯泡的几倍甚至几十倍。

这是由于LED灯没有灯丝和玻璃外壳，不易受损。

3. 低能耗：由于LED灯的高效能，它的能耗比传统照明产品低很多，能够节约大量电力资源。

4. 色彩丰富：LED灯可通过半导体材料的不同组合来发出不同颜色的光，且色彩饱和度高。

5. 可调光性：LED灯可通过控制电流来实现调光，与传统灯泡相比，调光效果更加平滑，不会产生闪烁。

三、应用领域1. 家居照明：LED灯具有色彩温暖、柔和的特点，适合用于家庭的卧室、客厅、厨房等照明场景。

2. 商业照明：LED灯具有高亮度、长寿命和可调光性等特点，适用于商场、办公楼、酒店等场所的照明需求。

3. 路灯照明：LED灯具有耐用、高亮度和节能的特点，适用于城市道路、高速公路等路灯照明。

4. 汽车照明：LED灯具有快速响应、高亮度和低能耗的特点，适用于汽车的前照灯、尾灯等照明系统。

5. 舞台照明：LED灯具有多彩、可调光性和快速响应的特点，适用于演唱会、剧院等舞台照明。

四、发展趋势随着技术的不断发展，LED灯的性能和应用领域还将不断扩展。

LED基础知识详解目录一、LED概述与基本原理 (2)1. LED基本概念及发展历程 (3)2. LED基本原理与结构 (4)3. LED发光原理及特点 (5)二、LED分类与主要参数 (6)三、LED的应用领域 (7)1. 通用照明领域应用 (8)2. 显示领域应用 (9)3. 汽车领域应用 (10)4. 其他领域应用 (11)四、LED驱动与电路设计 (12)1. LED驱动电路基本概念 (13)2. LED驱动电路设计与选型 (15)3. LED电路调试与故障排除 (16)五、LED显示屏技术解析 (17)1. LED显示屏概述及分类 (19)2. LED显示屏技术原理与特点 (20)3. LED显示屏驱动与控制 (21)4. LED显示屏维护与保养 (22)六、LED照明技术与设计实践 (24)1. LED照明技术概述与发展趋势 (25)2. LED照明产品设计原则与要点 (27)3. LED照明系统设计与实践案例 (28)4. LED照明节能技术与策略 (29)七、LED行业发展趋势与挑战 (31)1. 全球LED行业市场现状及趋势分析 (32)2. LED技术发展前沿与挑战 (34)3. LED行业未来发展趋势预测及建议 (35)一、LED概述与基本原理LED是一种半导体器件，主要由包含有少量杂质的半导体材料构成。

这些杂质能够控制半导体材料的导电性能，使其在不同电压条件下能够发出不同颜色的光。

与传统的照明技术相比，LED具有高效、节能、环保、寿命长等优点。

LED被广泛应用于照明、显示、指示、通信等领域。

LED的工作原理基于半导体材料的PN结特性。

当给LED施加正向电压时，电子和空穴在PN结处发生复合，释放出能量并以光的形式传播。

这种光的颜色取决于半导体材料的类型和其掺杂程度，通过特定的电路设计，可以控制流过LED的电流大小和方向，从而控制其发光强度和颜色。

LED的发光效率非常高，其能量转换效率远高于传统的白炽灯和荧光灯。

关于led灯的知识资料关于LED灯的知识资料LED（Light Emitting Diode）即发光二极管，是一种半导体器件，具有电压低、功耗小、寿命长、亮度高等优点，在照明领域逐渐取代传统光源成为主流。

下面将从LED灯的原理、特点、应用和未来发展等方面介绍LED灯的知识。

一、LED灯的原理LED灯的发光原理是利用半导体材料的电致发光效应，当有电流通过LED芯片时，电子与空穴在半导体结中复合释放能量，产生光子，从而实现发光。

LED灯的核心部件是LED芯片，其材料常用的有砷化镓（GaAs）、磷化镓（GaP）和砷化铝镓（AlGaAs）等。

二、LED灯的特点1. 高效节能：LED灯具有较高的光电转换效率，能将电能转化为光能的比例较高，相比传统光源如白炽灯和荧光灯等，LED灯能耗更低，具有更好的节能效果。

2. 寿命长：LED灯寿命可达数万小时，远远超过传统光源，减少了更换频率和维修成本。

3. 色彩丰富：LED灯可通过调节材料和控制电流实现不同颜色的发光，能够呈现出丰富多彩的色彩效果。

4. 抗震抗振：LED灯采用固态发光技术，没有玻璃灯泡和灯丝等易损部件，具有较强的抗震抗振性能，适用于各种恶劣环境。

5. 可调光性：通过控制电流的大小，可以实现LED灯的调光功能，满足不同场景和需求的照明要求。

6. 环保健康：LED灯不含汞等有害物质，不会产生紫外线和红外线辐射，对环境和人体健康无害。

三、LED灯的应用1. 家居照明：LED灯具有节能、环保、寿命长的特点，逐渐成为家庭照明的首选。

LED灯具有多种形状和颜色可选择，能够满足不同家居风格和个人需求。

2. 商业照明：LED灯在商业场所的应用广泛，如商场、超市、办公楼等。

LED灯具有高亮度和可调光性，能够创造出舒适明亮的环境，提升商业空间的品质和吸引力。

3. 路灯照明：传统的路灯逐渐被LED路灯取代。

LED路灯具有高亮度、节能、寿命长的特点，能够提供更好的照明效果，并降低能耗和维护成本。
