LED灯具基础知识全解 共40页

LED照明/顯示基礎知識第一章 LED照明基礎知識1、半導體照明的概念2、LED基本發光原理3、LED光源的特點4、LED的優點5、LED發展歷史6、LED顯示幕常用術語解釋7、LED極限參數的意義8、LED的分類9、LED的適用範圍和各類應用10、LED產業鏈分佈11、LED發展現狀12、LED發展趨勢總結:LED照明設計第二章 LED襯底材料的基本知識1、LED襯底的概念和作用2、LED襯底材料的種類3、LED襯底選擇的原則4、LED襯底的工藝流程第三章 LED外延片基礎知識1、LED外延生長的概念和原理2、LED外延片襯底材料選擇特點3、LED外延片襯底材料種類4、LED外延片生長工藝第四章 LED晶片基礎知識1、LED晶片的概念2、LED晶片的組成元素3、LED晶片的分類4、LED晶片特性表5、LED晶片的工藝流程第五章 LED封裝基本知識1、LED封裝的概念2、LED封裝的分類3、LED封裝工藝流程4、LED封裝器件的性能5、提高LED發光效率的技術第六章白光LED的基礎知識1、白光LED的概念2、白光LED發光原理3、白光LED技術指標4、白光LED技術難點5、大功率白光LED的封裝技術研究第七章 LED應用的基礎知識1、資訊顯示2、交通信號燈3、汽車用燈4、LED背光源5、半導體照明第一章 LED照明基礎知識1、半導體照明的概念又名LED照明。

LED(Lighting Emitting Diode即發光二極體,是一種半導體固體發光器件。

它是利用固體半導體晶片作為發光材料,在半導體中通過載流子發生複合放出過剩的能量而引起光子發射,直接發出紅、黃、藍、綠、青、橙、紫、白色的光。

LED照明產品尌是利用LED作為光源製造出來的照明器具。

2、LED基本發光原理LED是由Ⅲ-Ⅳ族化合物,如GaAs(砷化鎵、GaP(磷化鎵、GaAsP(磷砷化鎵等半導體製成的,這些半導體材料會預先透過注入或攙雜等工藝以產生P、N架構。

led灯具基础知识培训完整版docLED灯具基础知识培训完整版1. LED灯具简介1.1 LED灯具的定义LED灯具是利用发光二极管（LED）作为光源的照明设备。

与传统照明设备相比，LED灯具具有更高的能效、更长的使用寿命、更快的响应速度和更好的环保性能。

1.2 LED灯具的发展历程LED灯具的发展可以分为三个阶段：第一阶段是20世纪60年代至70年代，LED技术处于起步阶段，主要应用于指示灯和显示屏等小功率领域；第二阶段是20世纪80年代至90年代，LED技术逐渐应用于照明领域，但受到发光效率低、成本高等因素限制，市场推广较为缓慢；第三阶段是21世纪初至今，随着LED发光效率的提高和成本的降低，LED灯具逐渐成为主流照明产品。

2. LED灯具的原理与结构2.1 LED灯具的工作原理LED灯具的工作原理是通过电流激发LED芯片中的半导体材料，使其发光。

具体来说，当电流通过LED芯片时，电子与空穴在半导体材料中复合，释放出能量，产生光子，从而实现发光。

2.2 LED灯具的结构LED灯具主要由LED芯片、驱动电源、散热器、透镜和外壳等部分组成。

LED芯片是灯具的核心部件，负责发光；驱动电源为LED芯片提供稳定的工作电流；散热器用于散发LED芯片产生的热量，保证灯具正常工作；透镜用于调整光束形状和角度；外壳则起到保护内部元件和美观的作用。

3. LED灯具的性能特点3.1 高能效LED灯具具有高能效的特点，与传统照明设备相比，能效更高，能耗更低。

以同等光通量的LED灯具和白炽灯为例，LED灯具的能耗仅为白炽灯的1/10左右，节能效果显著。

3.2 长寿命3.3 快速响应LED灯具的响应速度非常快，从接通电源到达到最大光通量所需的时间极短，通常在纳秒级别。

这使得LED灯具在需要频繁开关的场合具有明显优势。

3.4 环保性能LED灯具具有很好的环保性能。

首先，LED灯具不含汞等有害物质，不会对环境造成污染；其次，LED灯具的能效高，可以减少能源消耗，降低碳排放；最后，LED灯具的使用寿命长，减少了灯具更换的频率，降低了废弃物产生。

LED照明灯具培训知识一、照明知识常用术语：1.1照明照明是以人们的生活、活动为目的对光的利用，从广义上讲，应包括对生命体、生物有作用的视觉与光信息、紫外线、可见光及红外线等各部分。

1.2光源能够发光的发光体，光源按其发光原理可分为热辐射光源、气体放电光源、固体发光光源。

A、热辐射光源：指当电流通过并加热安装在填充气体泡壳内的灯丝，其发光光谱类似于黑体辐射的一类光源。

如白炽灯、玻璃反射灯、卤素灯等。

B、气体放电光源：在适当的条件下，例如强电场、光辐射、粒子轰击和高温加热等，组成气体的分子可能发生电离，产生可自由移动的带电粒子，并在电场作用下形成电流。

这种电流通过气体的现象称为气体放电，而这样的原理发光的光源称为气体放电光源。

如荧光灯、紧凑型荧光灯、低压钠灯、高压钠灯、汞灯、金属卤化物灯、霓虹灯、激光等。

图（一）、荧光灯、白炽灯结构C、固体发光光源：指某种固体材料与电场相互作用而发光的现象。

如无极感应灯、微波硫灯、发光二极管LED 等。

1.3灯具：灯具是一种产生、控制和分配光的器件。

在灯具的设计及应用当中，最为强调的是灯具的控光部件，主要由反射器等组成。

灯具包括：光学系统(反射器、透镜、格栅等)，电气附件(镇流器、启动器等)，机械结构件(灯座、外壳、支架、调节调焦机构、防减震器等等) 视觉A、明视觉：眼睛适应于至少为几坎德拉每平方米亮度时的视觉。

明视觉主要由锥状细胞来调节。

L>3.5cd/ m²（坎德拉/米²）B、暗视觉：调节眼睛以适应几百分之一坎德拉每平方米的亮度水平时的视觉情况。

在这种情况下，杆状细胞被认为是主要的活跃成分。

L<0.035cd/ m²（（坎德拉/米²）1.4光的定义光是我们通过视觉与外界交流的媒介。

如果没有光，我们将无法感知客观世界的一切。

光是一种能量，这种能量能从一种物体传播到另外一种物体表面。

其传播的形式是以直线方式进行传播。

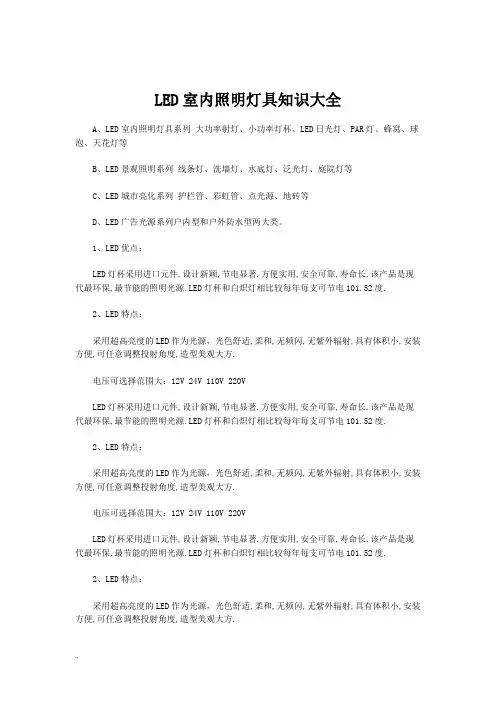

LED室内照明灯具知识大全A、LED室内照明灯具系列大功率射灯、小功率灯杯、LED日光灯、PAR灯、蜂窝、球泡、天花灯等B、LED景观照明系列线条灯、洗墙灯、水底灯、泛光灯、庭院灯等C、LED城市亮化系列护栏管、彩虹管、点光源、地砖等D、LED广告光源系列户内型和户外防水型两大类。

1、LED优点：LED灯杯采用进口元件,设计新颖,节电显著.方便实用,安全可靠,寿命长.该产品是现代最环保,最节能的照明光源.LED灯杯和白炽灯相比较每年每支可节电101.52度.2、LED特点：采用超高亮度的LED作为光源，光色舒适,柔和,无频闪,无紫外辐射,具有体积小,安装方便,可任意调整投射角度,造型美观大方.电压可选择范围大：12V 24V 110V 220VLED灯杯采用进口元件,设计新颖,节电显著.方便实用,安全可靠,寿命长.该产品是现代最环保,最节能的照明光源.LED灯杯和白炽灯相比较每年每支可节电101.52度.2、LED特点：采用超高亮度的LED作为光源，光色舒适,柔和,无频闪,无紫外辐射,具有体积小,安装方便,可任意调整投射角度,造型美观大方.电压可选择范围大：12V 24V 110V 220VLED灯杯采用进口元件,设计新颖,节电显著.方便实用,安全可靠,寿命长.该产品是现代最环保,最节能的照明光源.LED灯杯和白炽灯相比较每年每支可节电101.52度.2、LED特点：采用超高亮度的LED作为光源，光色舒适,柔和,无频闪,无紫外辐射,具有体积小,安装方便,可任意调整投射角度,造型美观大方.电压可选择范围大：12V 24V 110V 220V颜色丰富：红、黄、蓝、绿、白、暖白、七彩安装方便：接口形式多，国内适用的B系列、E27、MR16接口、国外适用的E系列、GU 系列、MR系列我司均可定做。

3、应用范围：适用于楼道,洗手间,走廊,库房,酒店,吧台，西餐厅，气氛营造，家庭照明,娱乐场所,商场,办公楼,展览厅，庭院景观，工程规划等的照明.注意：1、只限户内使用，防护等级IP542、灯具工作时尽量避免用手灯杯本公司灯杯采用优质强化玻璃，表面静电喷塑，体积小，安装方便，投射角度调节范围大。

LED灯具基础知识全解目录一、LED灯具概述 (2)1.1 LED灯具定义 (2)1.2 LED灯具特点 (3)1.3 LED灯具应用领域 (4)二、LED光源基础知识 (5)2.1 LED光源原理 (6)2.2 LED光源结构 (8)2.3 LED光源性能参数 (8)三、LED灯具设计基础 (10)3.1 灯具设计基本原则 (12)3.2 灯具光学设计 (13)3.3 灯具电源设计 (14)四、LED灯具驱动与控制 (16)4.1 常用驱动方式 (17)4.2 驱动器选择与设计 (18)4.3 控制系统原理与应用 (20)五、LED灯具散热与热管理 (22)5.1 散热原理与重要性 (23)5.2 散热设计与优化 (24)5.3 热管理解决方案 (26)六、LED灯具品质评估与测试 (27)6.1 品质评估标准与方法 (28)6.2 功能测试与验证 (30)6.3 耐久性与可靠性测试 (31)七、LED灯具安装与维护 (32)7.1 安装步骤与注意事项 (33)7.2 维护保养指南 (34)7.3 安全操作规范 (35)八、LED灯具发展趋势与创新 (37)8.1 技术创新与发展趋势 (38)8.2 新型材料与工艺应用 (40)8.3 市场需求与挑战分析 (41)一、LED灯具概述LED灯具是一种利用半导体材料发光的照明设备，其工作原理基于当电流通过LED芯片时，光子能量被材料中的电子吸收并跃迁至更高的能级，进而以光的形式释放出来。

由于LED光源具有高效、环保、寿命长以及响应速度快等优点，其在现代照明领域得到了广泛的应用和快速的发展。

LED灯具的设计多样，可以根据不同的需求和用途进行定制，包括功率大小、颜色温度、显色指数、光束方向等参数。

LED灯具还具备智能控制功能，通过与传感器和控制器等设备的结合，可以实现自动调节亮度、定时开关、远程控制等智能化操作。

随着技术的不断进步，LED灯具的成本逐渐降低，产品性能不断提升，其在全球照明市场的地位也越来越重要。

LED照明基础知识.色温与亮度色温( Co1or Temperature )单位：绝对温度( Kelvin，K )色温度以绝对温度K 来表示，是将一标准黑体（例如铂）加热，温度升高至某一程度时颜色开始由红、橙、黄、绿、蓝、靛（蓝紫）、紫，逐渐改变，利用这种光色变化的特性，其光源的光色与黑体的光色相同时，我们将黑体当时的温度称之为该光源的色温度。

色温度在3000K 左右时，光色偏黄。

色温度在5000K 以上时，光色偏蓝。

不同色温度的光，具有不同的照明和视觉效果。

不同色温对应不同颜色的光如下图。

不同的波长给人眼造成不同的颜色感觉，从红、橙、黄、绿、蓝、靛（蓝紫）、紫。

眼睛的敏感度随波长的变化而强烈变化。

例如，在很好的照明条件下，眼睛对550nm 波长的光（黄光）的敏感程度是红光或蓝光的20 倍。

这也是为什么大部分车的雾灯和马路的路灯采用黄光的一个重要原因。

色温是度量颜色温度的标准，并不是度量灯的亮度。

卤素灯的色温可以由2300K到7000K；HID 灯的色温由4200K到超过8000K；灯的色温越高，它对雾和雨的穿透力越差（越不亮）。

大厂如飞利浦至今只生产色温最高6000K的氙气灯。

以下是不同色温的表现：光色温光效果3000K 黄色光，强穿透力4200K 白中带黄，原车配氙气灯5000K 光全白，欧规最高色温6000K 光全白，略带蓝色6500K 阳光下的白天7000—8000K白中明显带蓝8000K以上蓝光，穿透力极差推荐6000K左右的色温正好是最白略微开始转蓝的色温，人眼容易接受，不易疲劳，提高安全性，而卤素灯则较差。

4.选择LED光源需要关注的九个基本性能随着一哄而上的市场，作为消费者，选用依然要冷静，科学地分析，选用性价比最好的光源和灯具，下面介绍几种的基本性能：1、亮度的亮度不同，价格不同。

用于灯具的应符合雷射等级Ⅰ类标准。

2、抗静电能力抗静电能力强的，寿命长，因而价格高。

通常抗静电大于700V的才能用于灯饰。
